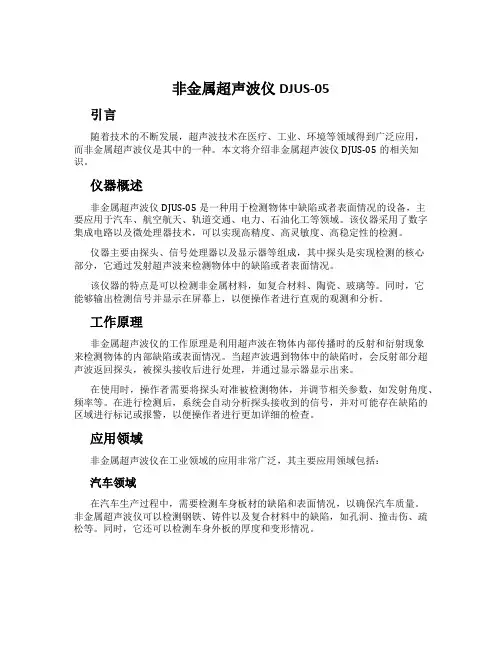

非金属超声波仪DJUS-05
非金属超声波仪DJUS-05引言随着技术的不断发展，超声波技术在医疗、工业、环境等领域得到广泛应用，而非金属超声波仪是其中的一种。
本文将介绍非金属超声波仪DJUS-05的相关知识。
仪器概述非金属超声波仪DJUS-05是一种用于检测物体中缺陷或者表面情况的设备，主要应用于汽车、航空航天、轨道交通、电力、石油化工等领域。
该仪器采用了数字集成电路以及微处理器技术，可以实现高精度、高灵敏度、高稳定性的检测。
仪器主要由探头、信号处理器以及显示器等组成，其中探头是实现检测的核心部分，它通过发射超声波来检测物体中的缺陷或者表面情况。
该仪器的特点是可以检测非金属材料，如复合材料、陶瓷、玻璃等。
同时，它能够输出检测信号并显示在屏幕上，以便操作者进行直观的观测和分析。
工作原理非金属超声波仪的工作原理是利用超声波在物体内部传播时的反射和衍射现象来检测物体的内部缺陷或表面情况。
当超声波遇到物体中的缺陷时，会反射部分超声波返回探头，被探头接收后进行处理，并通过显示器显示出来。
在使用时，操作者需要将探头对准被检测物体，并调节相关参数，如发射角度、频率等。
在进行检测后，系统会自动分析探头接收到的信号，并对可能存在缺陷的区域进行标记或报警，以便操作者进行更加详细的检查。
应用领域非金属超声波仪在工业领域的应用非常广泛，其主要应用领域包括：汽车领域在汽车生产过程中，需要检测车身板材的缺陷和表面情况，以确保汽车质量。
非金属超声波仪可以检测钢铁、铸件以及复合材料中的缺陷，如孔洞、撞击伤、疏松等。
同时，它还可以检测车身外板的厚度和变形情况。
航空航天领域航空航天领域对于材料的要求非常高，非金属超声波仪可以应用于航空航天中的复合材料、压缩模制件、铸造件等零部件的质量检测。
它可以检测材料的完整性和极小的缺陷，如夹杂、孔洞、疏松等。
电力领域在电力工业中，检测发电设备中的缺陷和损伤对于设备的运行和安全非常重要。
非金属超声波仪可以对设备中的缺陷进行检测，并可以在运行时进行在线监测，以便及时发现问题，减少设备损伤和降低事故发生的可能性。
裂缝测深仪器的操作方法
裂缝测深仪器的操作方法
裂缝测深仪器通常由仪器本体、探头、显示屏和操作按钮等组成。
以下是一般的操作方法：
1. 准备工作：确保仪器已经安装好并接通电源。
检查探头是否连接良好。
2. 设置基准：首先将裂缝测深仪器放置在需要测量的裂缝上，并按下仪器上的“清零”或“设置基准”按钮。
这一步是为了确保后续测量的准确性。
3. 开始测量：将探头对准待测裂缝，保证与裂缝平行且尽量垂直接触裂缝表面。
根据仪器的设计，按下开始测量的按钮或者将探头轻轻放置在裂缝上。
4. 等待结果：仪器通常需要一段时间来完成测量过程。
在测量期间，显示屏上会显示实时的测量结果，包括裂缝的深度等信息。
5. 记录数据：当测量完成时，将显示屏上的结果记录下来。
可以使用标尺或者其他工具来辅助记录裂缝的位置和深度等信息。
6. 关闭仪器：测量完成后，按下仪器上的关闭按钮，或者切断电源来关闭仪器。
需要注意的是，不同型号的裂缝测深仪器可能有不同的操作方法和功能，因此还需根据具体的仪器说明书来进行操作。
另外，在使用仪器时，一定要注意安全，
避免过度施力或者损坏探头等。
DJXS-05钢筋锈蚀仪(说明书)
DJXS-05钢筋锈蚀仪使用说明书大地华龙科技XX公司§1.概述感谢您使用DJXS-05钢筋锈蚀仪。
DJXS-05仪器用于混凝土构造中钢筋锈蚀程度的检测。
目前依据电化学方法进展钢筋锈蚀的检测仪器，一般配备一个金属电极，一个硫酸铜电极，金属电极与钢筋连接〔需凿开混凝土保护层〕，硫酸铜电极在混凝土表层测量。
DJXS-05仪器除具有上述这种功能外，还配备了两个硫酸铜电极，可进展电位梯度测量，〔不必凿开混凝土〕。
利用DJXS-05仪器的电位梯度测量功能，不必凿开混凝土就可快速进展混凝土内钢筋锈蚀的普查。
电化学方法检测钢筋锈蚀是一种定性方法，假设想进一步了解钢筋锈蚀厚度，剩余直径等，还需破开混凝土层，进展直径量测。
DJXS-05钢筋锈蚀仪是继我公司研制出HT225W全自动数显回弹仪、DJLC-A楼板测厚仪、DJCK-2裂缝测宽仪和DJGW系列钢筋位置测定仪后，奉献给工程界质量检测的又一有利工具。
诚恳地欢迎用户使用过程中提供改进意见，使DJXS-05仪器不断升级完美，更好地效劳于我国工程质量检测事业。
§仪器构成：如图1-1，由主机、硫酸铜电位电极，金属电极和硫酸铜梯度电极及连接电缆组成。
图1-1 仪器组成主机面板和键盘说明：见图1-2。
图1-2 仪器面板、键盘说明①显示屏：显示测试结果，测试条件，选项等内容；②开/关：翻开或关闭仪器；③测试：进入测试状态；④：光标左移；⑤：光标上移或数字增加；⑥选项：进入主菜单，选择参数项；⑦：光标右移；⑧：光标下移或数字减小；⑨取消：取消当前次的操作；⑩确定：确认选择工程或测试结果确认；○11孔插座：连接计算机，测试数据传入计算机；○12接负电极〔金属电极〕插孔〔黑色〕；○13接正电极〔硫酸铜电极〕插孔〔红色〕。
§1.测量电位：±999mv。
2.测量精度：±1mv。
3.数据存储：228000个测量数据。
4.测量面积：点距5cm，面积91.2m2；点距10cm，面积364.8m2。
DJCK-3全自动裂缝测宽仪使用指导书
DJCK-3全自动裂缝测宽仪使用指导书目录§1概述 (1)§1.1仪器组成和主机键盘说明 (1)§1.2主要技术指标 (1)§1.3工作原理 (2)§1.4主机界面介绍 (2)§2使用方法 (7)§2.1仪器键盘测量 (7)§2.2使用触摸屏测量 (7)§3传输数据到计算机 (8)§4校正液晶屏 (9)§5输入法的使用 (11)§6注意事项 (12)§7故障排除 (12)§8裂缝测宽仪数据处理软件V1.0 使用说明 (13)§8.1安装 (13)§8.2此软件的使用 (17)§1概述DJCK-3全自动裂缝测宽仪，主要用于测量建筑物的结构裂缝，结构裂缝是影响建筑物安全的重要因素之一，及时发现和准确测量裂缝是工程检测中一项不可或缺的工作，也是采取修补加固措施的重要前期工作。
§1.1仪器组成和主机键盘说明裂缝测宽仪由主机﹑摄像头﹑连接线﹑充电器﹑连接杆等部件组成。
图1－1 仪器基本组成§1.2主要技术指标放大倍数：18倍测量范围：0.10mm－4mm准确度：±0.02mm使用电压：4.2V锂电尺寸：126mm×150mm§1.3工作原理仪器将视频采集的数据存储在存储器中，通过对数据进行处理，计算裂缝宽度。
§1.4主机界面介绍打开电源，仪器启动，大约5秒后进入主界面，显示“测宽”和“校正”两个图标。
如图1-2。
图1－2 仪器界面“测宽”是裂缝测宽仪的测量。
“校正”是液晶屏的校正。
使用触摸笔点击图标，进入裂缝测宽仪软件界面如图1-3所示：软件主界面分为“Capture”，“Database”，“Setup”，“Camera”，“About”，等标签页。
§1.4.1. Capture：显示视频采集画面图1－3 Capture点击“Preview”按钮开始采集视频数据并以全屏的形式显示在屏幕上。
多用途智能裂缝测深仪安全操作及保养规程
多用途智能裂缝测深仪安全操作及保养规程1. 前言多用途智能裂缝测深仪是一种用于测量建筑物或地表上裂缝的深度的设备。
在使用过程中，为了确保操作人员的安全以及设备的正常运行，有必要制定一套安全操作和保养规程。
2. 安全操作规程2.1 设备检查在使用多用途智能裂缝测深仪之前，需要进行设备检查，以确保设备的正常工作状态和安全性能。
具体操作如下：•检查设备外观是否完好，无裂痕或破损。
•检查电源线和连接线是否正常，无断裂或短路。
•检查显示屏和按键是否正常工作。
•检查传感器是否固定牢固。
2.2 操作步骤在进行测量之前，请按照以下步骤操作多用途智能裂缝测深仪：1.将设备放置在平稳的表面上，并接通电源。
2.按照设备说明书连接传感器。
3.打开设备电源，等待设备进入正常工作状态。
4.调整设备参数，如测量模式、单位等，根据需要进行设置。
5.将传感器放置在待测裂缝上，确保传感器与裂缝表面接触紧密。
6.按下测量按钮，等待测量结果显示在设备屏幕上。
7.根据需要，可以保存测量结果或进行其他操作。
8.测量完成后，关闭设备电源，并进行下一步操作或保养。
2.3 注意事项在操作多用途智能裂缝测深仪时，需要注意以下事项：•请在干燥的环境中使用设备，避免设备进水或与湿度较高的环境接触。
•在操作设备时，请戴好防静电手套，避免静电对设备的损坏。
•请勿将设备暴露在高温或低温环境中，以免影响设备的性能。
•如果设备出现异常情况（如设备冒烟、异味等），请立即停止使用并与售后服务中心联系。
•请勿随意更换设备内部零部件，以免影响设备的安全性能。
3. 保养规程3.1 日常保养每天或每次使用后，请按以下步骤进行设备保养：1.将设备存放在干燥通风的地方，避免阳光直射或潮湿。
2.使用干净的软布或纸巾清洁设备外壳，避免使用有腐蚀性或磨损性的清洁剂。
3.定期检查电源线和连接线，如发现破损或短路，请及时更换。
4.检查设备连接接头是否松动，如有松动请重新固定。
3.2 定期保养定期保养主要包括更换设备内部零部件和进行设备维修。
结构检测鉴定报告
结构检测鉴定方案
编写：
审核：
湖南省宏尚土木工程检测有限公司
2012年07月21日
检测人员一览表序号姓名职务职称主要工作经验1尚守平顾问博导教授国务院特殊津贴专家985首席科学家原湖南大学土木工程学院院长从事教学科研技术工作37年2王贻荪顾问博导教授国务院特殊津贴专家从事教学科研技术工作52年3廖宏董事长中南大学硕士生导师教授级高工全面主管经验从事检测鉴定技术工作15年4胡钧策副总经理注册结构工程师注册岩土工程师高级工程师从事检测鉴定技术工作15年金房玲珑湾商业综合楼改扩建工程结构检测鉴定方案正文5徐剑总工中南大学硕士生导师高级工程师从事结构检测鉴定4年7伍灿良副总一级注册建造师高级工程师从事结构检测鉴定14年8周涛部长注册结构工程师工程师从事结构检测鉴定12年9廖国富检测员工程师从事结构检测鉴定12年10丁瑶检测员工程师从事结构检测鉴定3年11易凌云检测员工程师从事结构检测鉴定3年43现场检测安全保证措施1检测人员应牢记安全条例正确穿戴安全防护用品和使用工器具持证上岗
公路工程桥梁静载、动载试验检测报告模板
xx工程主线桥第1联静、动荷载试验目录前言 (1)第一章主线桥第1联概况 (1)第二章桥梁静载试验检测目的和试验检测依据及规范 (2)2.1 桥梁静载试验检测目的 (2)2.2 试验检测依据及规范 (2)第三章静载试验项目、部位、主要仪器及、荷载试验效率及外观检查 (3)3.1 试验项目 (3)3.2 主要测试部位 (3)3.3 主要试验仪器 (3)3.4 静载试验荷载效率的确定 (3)3.5 静载试验桥梁外观检查 (4)第四章试验工况、截面、测点及试验加载布置 (4)4.1 试验工况 (4)4.2 试验截面布置 (5)4.3 试验截面应力、挠度测点布置 (5)4.3.1结构剪应变（剪应力）测点布置 (6)4.3.2挠度测点 (7)4.4 加载布置 (8)4.4.1试验车辆荷载横向布置 (8)4.4.2静载试验工况 (8)第五章数据测读规程及试验终止条件 (20)5.1 数据测读规程 (20)5.2 试验的终止条件 (20)第六章理论计算 (20)6.1 主要计算理论和方法 (20)6.2 计算模型 (21)6.3 静载试验 (22)6.4 测试工况 (23)6.5 试验效率 (23)第七章现场荷载试验 (24)7.1 试验准备工作 (24)7.2 现场试验步骤 (24)第八章静载试验数据整理、分析 (26)8.1 静载试验等效加载车辆属性 (26)8.2 荷载试验数据整理 (26)8.3 试验数据分析、评定 (32)第九章静载试验结论 (33)第十章桥梁动荷载试验 (34)10.1 动荷载试验目的 (34)10.2 动荷载试验内容 (34)10.3 动荷载试验仪器设备 (34)10.4 动荷试验孔的选择及测点布置 (34)10.5动荷试验结果及分析 (35)10.6 动荷载试验结论 (37)附件：主线桥第1联全桥静、动荷载现场测试照片 (38)前言主线桥第1联位于xx市线上，为进一步验证桥梁设计的合理性，检验桥梁施工的质量，测定桥梁在静、动荷载作用下的性能，综合评定和确定其承载能力，同时为本桥在今后竣工验收和运营过程中养护工作提供科学依据，有必要对该桥进行竣工设计荷载加载试验。
DJCK-02 裂缝测宽仪使用指导
DJCK-2 裂缝测宽仪使用说明书一、仪器组成DJCK-2裂缝测宽仪由带刻度线的视频显示屏、显微摄像测量探头、信号传输电缆组成。
见图1。
图1 DJCK-2 裂缝测宽仪组成二、技术参数放大倍数：40；测量范围：0.02—2.0mm；估读精度：0.01mm；使用电压：12VDC（8节充电电池）；尺寸：主机：270×15×50（mm）；测量头：40×40×60（mm）；重量：800g。
三、使用方法1.裂缝宽度测量：用电缆连接显示屏和测量探头，打开电源开关，将测量探头的两支脚放置在裂缝上，在显示屏上可看到被放大的裂缝图像，稍微转动摄像头使裂缝图像与刻度尺垂直，根据裂缝图像所占刻度线长度，读取裂缝宽度值（见图2）。
图2 裂缝宽度测量示意图2.仪器校验：校验标准刻度板上分别有宽度为0.02、0.10、0.20和1.00mm的刻度线。
分别把摄像测量头支脚放在不同宽度的刻度线上，屏幕上读取相应的刻度线宽度。
当误差小于0.02mm时，仪器方可正常使用。
四、注意事项1.使用前应先进行校验，校验正常后，再使用；2.校验时，误差超过0.02mm时，请将仪器送回厂家校验维修。
3.摄像镜头：可用橡皮囊吹或用软毛刷进行清洁；4.用后应及时充电，长期不用每月应充电一次。
5.连接测量探头的插头为自锁式插头，插连线时将信号线插头的红点与探头的红点对齐后插入即可，拔下时用手捏住插头根部的螺纹处直接拔出。
切勿左右旋转或用力拉线，以免造成探头内部线路损坏。
五、故障排除1.按下电源，屏幕无显示：①检查连线是否连接好；②电池是否充足电。
2.观测裂缝时，边缘图像模糊，检查被测裂缝表面是否高低不平，调整测量探头使之垂直于裂缝。
3.校验时，刻度线边界模糊：检查校验板是否为正面朝上。
六、仪器配置1.主机一台2.测量探头一个3.连接线一条4.充电器一个5.橡皮囊一个6.检验板一块7.使用说明书一本8.合格证一张。
测深仪使用说明书
注意：注意提示的内容一般是操作特殊的地方，需要引起您的特殊注意，请认真阅读。
警告：警告提示的内容一般为非常重要的提示，如果没有按照警告内容操作，将会造成仪器的损害，数据的丢失，以及系统的崩溃，甚至会危及到人身安全。
责任免除
使用本产品之前，请您务必仔细阅读使用说明书，这会有助于您更好地使用本产品。广州市中海达测绘仪器有限公司不对您未按照使用说明书的要求而操作本产品，或未能正确理解使用说明书的要求而误操作本产品所造成的损失承担责任。
◇自动增益控制
◇自动功率控制
◇功率可调，方便节能
◇水底门跟踪和脉宽选择技术的完美结合
◇内置电池，携带方便
◇蓝牙内置，无线传输
◇充电供电切换，工作持久
◇轻巧、稳定、可靠
配置
表2-1配置
名称
型号
数量
说明
主机
HD-360
1
HD-360换能器
DS-360
1
发射超声波探头
通讯电缆
UC-1
1
连接测深仪和电脑进行数据采集
◇指令“HDC=0003”可以对吃水的设置。表示00.03m的吃水,如果设为：“HDC=0030”表示吃水为：00.30m。
◇指令“HDG=0”则设功率为“自动”状态。输入指令为“HDG=3”则设功率为3。
◇指令“HDZ=0”则设增益为“自动”状态。输入指令为“HDZ=3”则设增益为3。
◇指令“HDM=1”则设脉宽为“1”状态。输入指令为“HDM=3”则设脉宽为3。
2004年底中海达推出第二代HD-2（X）系列测深仪，第二代测深仪比第一代测深仪性能更加完善。
2007年２月中海达推出了第二代HD-2（X）T升级系列测深仪，测深仪CPU更稳定、系统保护更 全面、反应速度更快、数据吞吐量大等改进，更加适合外业人员的操作。
裂缝综合检测仪特点 检测仪技术指标
裂缝综合检测仪特点检测仪技术指标裂缝综合检测仪特点：★被测物体表面裂缝原貌实时显示在 4.3寸彩色屏幕上，可以存储10000张裂缝原貌图像，并可将图像传输至U盘。
★显微传感器即插即拔，操作便利、牢靠。
★独特的自校准功能，可用标准刻度板进行校准，操作便利、牢靠。
★强大的文件管理功能，信息查询更加便利、快捷。
★专业的分析处理软件对裂缝进行更深入的分析，并生成检测报告。
★集裂缝深度、宽度测量于一体的专业裂缝综合测试仪。
★裂缝深度、宽度测量均具备自动、手动两种。
★判读功能，操作便捷，充分您的需求。
★裂缝宽度实时自动识别、手动判读。
★电子标尺人工判读三种模式，确保微细裂缝的判读精准。
相关设备光泽度仪裂缝综合检测仪简介：该仪器用于桥梁、隧道、墙体、混凝土路面、金属表面等裂缝深度检测和裂缝宽度检测及被测裂缝图像存储。
裂缝综合检测仪参数：★依据标准：中华人民共和国《房屋安全鉴定标准》 GJ12599 超声法检测混凝土缺陷技术规程CESC 21：2000、★硬件平台：ARM9嵌入式平台、触摸屏。
★显示模式：4.3寸TFT高亮度彩色液晶屏。
★测量范围：0mm～6mm 深度。
★测量精度：0.01mm。
★检测范围：5mm～500mm。
★检测精度：5%。
★存储容量：2G内置SD卡（大于10000个文件）。
★供电方式：内置锂电池，连续工作大于8小时。
★工作温度：—10℃～+55℃。
★工作湿度：90%RH。
★主机体积：156mm115mm33mmm。
★主机重量：740g（含锂电池）。
裂缝综合检测仪试验步骤：★裂缝深度检测：（1）、测试条件：利用本仪器对结构混凝土裂缝深度检测时，要求被测的裂缝内无耦合介质（如水、泥浆等），以免造成超声波信号经过这些耦合介质“短路”。
（2）、自动检测：自动检测裂缝深度时，必需先测试一组不跨缝数据，再测试一组跨缝数据，然后才能进行深度计算。
（3）、手动检测：手动检测方式紧要是依据波形相位发生变化时测距和裂缝深度之间的关系来得到缝深值。
DJCS-05裂缝测深仪(说明书)
§1.概述感谢您使用DJCS-05裂缝测深仪。
DJCS-05裂缝测深仪主要用于混凝土裂缝的单点测深。
§1.1.仪器组成和主机面板、键盘说明·仪器组成：如图1—1所示，仪器的基本组成由主机、换能器和信号电缆组成。
图1-1 仪器基本组成及外观·主机面板及键盘说明见图1-2：①显示屏：显示参数设置、测试状态、测试结果、选项等内容；②开/关：打开或关闭仪器电源；③测试：进入测试状态；④：光标上移或数字增加；⑤选项：进入功能菜单；⑥：光标右移；⑦：光标左移；⑧：光标下移或数字减小；⑨取消：取消当前次的测试结果或当前操作；⑩确定：确认选择项目或测试结果确认；○11发射插口：连接发射换能器；○12串行孔插座：连接计算机，测试数据传入计算机；接收插口：连接接收换能器。
图1-2 仪器操作面板说明§1.2.主要技术指标裂缝测试深度适用范围：10—200（mm）; 200—350（mm）检测准确度：5%-10%; ≤12%；仪器存储数量：10600个测试点数据;使用环境：环境温度：-5°—40°C;相对湿度：<85%;电源：9V DC（6节5＃电池）；工作时间：＞30小时。
使用过程中，仪器出现嘟……的报警声，提示需更换电池；仪器体积：225×180×80（mm）；换能器体积：大：φ25×40（mm）；§1.3.工作原理图1-3 仪器工作原理框图DJCS-05裂缝测深仪主要由信号发射、接收，信号处理、显示、键盘操作、数据传输等单元组成，如图1-3所示。
首先由信号发射单元向砼内部发射超声波，接收换能器接收超声波信号，信号处理单元对接收的信号进行处理，根据收发间距换算裂缝的深度并显示、储存。
§2.现场测试方法操作步骤如下图所示。
§2.1. 测点布置每条裂缝可布置1个或数个测点，发射和接收换能器连线应垂直裂缝，接收和发射换能器应在垂直裂缝两根钢筋中间位置为宜，见图2-1。
混凝土结构检测
本章提要
（1） 结构检测的作用、意义、内容、分类和 原则。 （2） 混凝土结构外观及裂缝和变形的检测方法。 （3） 混凝土结构的损坏机理，重点内容是混凝土的 碳化和钢筋的锈蚀。 （4） 现场混凝土强度检测的方法，重点应掌握回弹 法、超声回弹综合法。 （5） 混凝土耐久性的检测内容及其方法，重点应掌 握混凝土碳化和钢筋锈蚀的检测。
• (5) 对于使用年代久远或处于恶劣的环境下，如高温、高 湿的建筑物，材料的性能明显恶化。如钢筋发生锈蚀，木 材出现腐朽、虫蛀，砖石出现风化，混凝土发生了腐蚀， 这时需要通过测试了解材料的性能变化以及材料老化以后 结构的性能变化的情况。 • (6) 对一些使用年限久远的危房，特别是历史性建筑进行 可靠性鉴定时，常常原设计资料散失或不全，另外，可能 缺少建筑物在使用期间的各次大修和局部改造记录。在这 种情况下，需要对建筑进行全面调查和检测。 • 检测的含义应是广义的，不应单纯局限于仪器量测的数据。 检测包括检查和测试，前者一般是指利用目测了解结构或 构件的外观情况，如结构是否有裂缝，基础是否有沉降， 混凝土构件表面是否存在蜂窝、麻面，钢结构焊缝是否存 在夹渣、气泡、咬边，连接构件是否松动等，主要是进行 定性判别；后者是指通过工具或仪器测量了解结构构件的 力学性能和几何特性。对观察到的情况要详细写出记录， 对测量的数据要做好原始记录，并对原始记录进行必要的 统计和计算。
2.3.3混凝土的氯离子侵蚀机理
• 当混凝土中含有氯离子时，即使混凝土的碱度较 高，钢筋周围的混凝土尚未碳化，钢筋也会出现 锈蚀。这是因为氯离子的半径小，活性大，具有 很强的穿透氧化膜的能力，氯离子吸附在膜结构 有缺陷的地方，如位错区或晶界区等，使难溶的 氢氧化铁转变成易溶的氯化铁，致使钢筋表面的 钝化膜局部破坏。
CS-iTWLM-05 井盖异动+水位超限监测终端 使用说明书
CS-iTWLM-05 井盖异动+水位超限监测终端使用说明书（CS-iTWLM-05-SS）（REV:A）西安中星测控有限公司修订履历注：本签署页仅限公司内部使用。
目次1 概述 (1)1.1 产品简介 (1)1.2 工作原理 (1)2 技术指标 (2)2.1 主要技术参数 (2)2.2 外形尺寸 (3)3 使用说明 (3)3.1 安装SIM卡 (3)3.2 产品上电、更换电池 (3)3.3 背景角度采集 (4)3.4 入网说明 (4)3.5 通信协议 (4)4 安装方法 (4)4.1 浮球重锤的安装 (4)4.2 电力双层井盖监测终端的安装 (5)4.3 供水给水非金属复合材料井盖监测终端的安装 (6)4.4 雨水球墨铸铁材料井盖监测终端的安装 (9)5 选型指导 (11)6 附件 (11)7 注意事项 (12)7.1 终端联网不成功 (12)7.2 产品可能因以下原因产生漏报现象 (12)8 声明 (12)CS-iTWLM-05井盖异动+水位超限监测终端使用说明书1 概述1.1 产品简介井盖异动+水位超限智能监测终端包含井盖异动和水位超限两部分，主要用来监测井盖状态是否正常及排水井中水位状态是否正常。
安装在井盖下面，井盖以水平放置且水位正常可视为正常状态。
当井盖发生倾斜并达到触发报警条件（例如：倾斜角大于10°（倾角可设定））或排水井中水位超限时，将会触发报警信号并通过无线传输方式发送至监控中心，监控中心对数据进行解析并判断警情。
该终端产品可提供LoRaWAN、NBIOT、GPRS三种无线通讯方式。
终端外形见图1，其使用电池供电，具有安装方便、电池寿命长、检测准确率高，工作稳定等特点。
图 1终端实物图1.2 工作原理井盖异动+水位超限监测终端安装在井盖背面，终端通过加速度传感器测量井盖当前的倾斜角度，通过水位浮球检测水位是否超限。
当该倾角值大于设定的报警值或浮球向上浮起时触发报警（当倾角大于90°时，无条件报警），并通过无线网络将报警信息发送至监控中心。
桥梁检测实施方案
桥梁检测方案龙岩市公路局养护中心二0一一年八月目录一、桥梁检测概况 (1)二、检测依据的规范、标准、技术文件 (1)三、工作目标 (1)四、检测项目 (2)五、主要仪器设备一览表 (3)六、工作计划 (4)七、检测顺序方法 (5)八、安全保通措施 (5)九.检测成果及资料提交 (6)一、桥梁检测概况桥梁在长期的使用过程中难免会发生各种结构损伤，损伤的原因可能是使用维护不当、车祸事故等人为因素，也可能是地震、台风和环境侵蚀等自然因素。
随着桥梁服役时间的增长、环境等自然因素的长期作用和交通量及重车数量的不断增加，桥梁结构安全性和使用功能也必然发生退化。
我市普通公路拥有489座桥梁，其中拱桥289座，大中桥152座（有19座危桥），小桥337座。
为加强辖区内桥梁的检测和养护维护管理，确保辖区内桥梁的完好、安全和畅通，经养护中心研究决定对辖区所有桥梁进行一次检测。
通过检测摸清管辖区桥梁的运营状况，为建立一套比较完善的桥梁管理养护运营系统打下良好基础，有利于辖区内桥梁正常、安全地工作。
二、检测依据的规范、标准、技术文件1.《公路养护技术规范》（JTG H10－2009）；2.《公路工程质量检验评定标准》（JTG F80/1-2004）；3.检测相关的其它文件。
三、工作目标1．通过检测，摸清本次检测桥梁的运营状况；2．通过检测，为建立一套比较完善的桥梁管理养护运营系统打下良好基础，有利于辖区内各桥梁正常、安全地工作。
3．依据《公路养护技术规范》（JTG H10－2009）、《公路工程质量检验评定标准》（JTG F80/1-2004）的规定对桥梁进行检查和检测，弄清主要构件截面尺寸，对桥梁缺陷、损伤和病害进行描述、标记和记录，复核桥梁已有的基本数据并完善桥梁的缺失数据；4．对发现的病害，实地判断缺损原因，确定维修范围及方式；对具有潜在退化可能的桥梁构件，提出相应的养护措施；依据各部件缺损状况的记录，做出桥梁的技术状况评分；对损坏严重、危及安全运行的危梁，提出处治的建议；对难以判断损坏程度和原因的部件，提出特殊检查（专门检查）的建议。
csj10c型智能炮孔测量仪使用说明书
cs j10c型智能炮孔测量仪使用说明书Good is good, but better carries it.精益求精，善益求善。
CSJ10C型智能炮孔深度和角度测量仪使用说明书长沙元宇仪表自动化科技开发有限公司Tel：0731-******** Fax：0731-********2011年7月CSJ10C型智能炮孔深度和角度测量仪使用说明书（11版）CSJ10系列智能炮孔深度和角度测量仪是一种便携式轻便仪器，应用于采矿和掘进工程中测量炮孔的深度和倾角，使用者借助测杆将探头置于孔口即可测量炮孔的深度和倾角。
其深度测量采用声回波测距原理，倾角和温度测量采用微电子加速度传感器，并以微控制器作为仪器的核心部件。
具有某些智能功能，例如对接收到的声回波进行以距离为函数的增益控制；对孔内的较大裂隙进行位置显示；从存在的多个回波中识别孔底回波；允许使用者根据炮孔岩石的地质状况，调整声波的发射频率和发射强度，以寻找准确的孔深测量值；对微电子加速度传感器的双轴信号进行正切运算，对铅直线偏差角进行修正；以及对空气声速进行温度补偿等。
CSJ10系列智能炮孔仪的技术性能在CSJ07基础上有大幅提升，主要改进点是： 1）极大提高了测角精度，使测量误差小于10，且角度量程由一个象限扩展为四个象限；（2）增添了温度测量功能；（3）增添了孔深测量的温度修正功能；（4）增大声波发射功率和接收灵敏度，从而提高了对较破碎炮孔的测对率或可测更深的孔。
CSJ10系列智能炮孔仪有三种型号，其中：CSJ10A型智能炮孔仪有炮孔深度、倾角和温度的测量功能，没有炮孔数据的存取和上传功能；CSJ10B型智能炮孔仪有炮孔深度、倾角和温度的测量功能和炮孔数据的存取功能，可在仪器上读出；CSJ10C型智能炮孔仪有炮孔深度、倾角和温度的测量功能，炮孔数据的存取和上传功能，数据既可在仪器上读出，也可上传至电脑制表或打印。
请使用者在测孔之前一定要仔细阅读本说明书，以便全面掌握仪器的性能和使用方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
§1.概述感谢您使用DJCS－０５裂缝测深仪。
DJCＳ－0５裂缝测深仪主要用于混凝土裂缝的单点测深。
§1．1.仪器组成和主机面板、键盘说明·仪器组成:如图1—1所示,仪器的基本组成由主机、换能器和信号电缆组成。
图１-１仪器基本组成及外观·主机面板及键盘说明见图1－2:①显示屏:显示参数设置、测试状态、测试结果、选项等内容；②开／关：打开或关闭仪器电源；③测试：进入测试状态;④：光标上移或数字增加；⑤选项：进入功能菜单;⑥:光标右移；⑦：光标左移;⑧：光标下移或数字减小；⑨取消：取消当前次的测试结果或当前操作;⑩确定:确认选择项目或测试结果确认；错误!发射插口:连接发射换能器；错误!串行孔插座:连接计算机，测试数据传入计算机;接收插口：连接接收换能器。
图1－2 仪器操作面板说明§1．2.主要技术指标裂缝测试深度适用范围:1０—2０0（mｍ）; 200—35０(mm) 检测准确度：5%-１0％;≤12%;仪器存储数量：10600个测试点数据;使用环境：环境温度:-5°—4０°C;相对湿度：<８5%;电源:9ＶDC（6节5#电池);工作时间:>3０小时。
使用过程中,仪器出现嘟……的报警声，提示需更换电池；仪器体积:225×1８0×80(mｍ)；换能器体积：大：φ２５×40（ｍm);§1．3.工作原理图1-3 仪器工作原理框图ＤJCS-０5裂缝测深仪主要由信号发射、接收，信号处理、显示、键盘操作、数据传输等单元组成,如图1-3所示。
首先由信号发射单元向砼内部发射超声波,接收换能器接收超声波信号，信号处理单元对接收的信号进行处理,根据收发间距换算裂缝的深度并显示、储存。
§2．现场测试方法操作步骤如下图所示。
§２.1. 测点布置每条裂缝可布置1个或数个测点，发射和接收换能器连线应垂直裂缝，接收和发射换能器应在垂直裂缝两根钢筋中间位置为宜,见图２-１。
图2-1 测点位置布置示意图§2．２.仪器连接、开机·仪器连接:将换能器连接到仪器的插孔中，将插头固定旋紧。
·开机：按开/关键,仪器开机,屏幕显示图2－２。
菜单中各选项功能介绍如下：构件编号:检测构件的构件编号；裂缝编号：测量裂缝的裂缝编号;测试点距：自动测试时换能器每次移动的间距（距裂缝距测点布置 仪器连接 开机 设置参数 现场测试 存储离）；测点编号：测试裂缝的测点编号，测试完成后自动加１;测试信息：自动模式时显示测试次数，手动模式时显示收发间距，手动输入换能器间距(发射换能器中心和接收换能器中心间距离，以mｍ为单位)；测试次数或结果:自动模式时显示当前测试次数,测试结束显示测试结果;手动模式时显示测量结果;测试状态:测试时以图形显示测试状态，图形满幅显示时,表示有缝,图形显示为凌乱时,表示介于缝和无缝之间，当图形显示为半格时表示无缝；功能菜单:仪器功能选择。
§２．３．裂缝深度测试§2.3.１.参数输入测试前应输入构件号和裂缝号，在仪器显示的界面图２-２中，按选项键,光标位于设置位置，按确定键，构件号数字区出现一闪烁横线━，用、、、增减数字，输入构件号,完成后，再按选项键,依次输入裂缝号和点距。
点距参数在手动测度时无需输入,在自动测试时输入换能器每次移动的距离。
测点号为自动生成,即每条裂缝测点号从1开始,测试完成1个测点后,自动增加1。
按确定键确认输入参数，按取消键取消全部改变参数,返回到上一设置参数。
§２．3.2.手动检测仪器开机后，默认状态为手动检测，按选项键,光标位于设置位置, 按键,使光标位于手动位置,再按确定键，则手动变为自动，按选项键恢复原测试状态。
把发射换能器Ｔ和接收换能器R放置在裂缝两侧边缘,见图2-３。
配置的两只换能器可以通用,换能器接通测试时发出“哒哒”声音的为发射换能器T，另一只为接收换能器R。
T、Ｒ用黄油与图２-3 手动检测裂缝深度示意图砼表面耦合，这时,按测试键，开始测试,图2-4下边满幅黑色指示条，一直处于闪烁状态,说明Ｌ/2小于裂缝深度,同时移动T、R,移动距离要大致相同，使Ｌ增大,停止移动,观测下面黑色指示条的状态,也可以边移动边观察测试状态，如仍是图2-4所示，继续移动T、R增大L,直到出现如图2-5所示状态，图2－5中,状态显示为半幅。
当下面黑色指示条显示半幅时,停止移动T、R，按确定键显示图2-6（a)。
图2-4 测试过程界面图2-5测试完成界面用尺测量T、R的中心距L,以mｍ为单位,并用、、、键,把该L值输入到图2－6（a)中收发距位置，再按确定键，显示如图2-6(b)所示。
“49”即裂缝深度。
图2-6（a) 图２-６(b) * 在上述测试过程中,在一次显示中黑色指示条半幅和满幅交互出现,这时仍理解为小于裂缝深度,仍应缓慢移动T、Ｒ,直到出现图2－5所示。
§2．３.３.自动检测参数设置与手动测量参数设置相同,见§2．3.1.节。
将测试模式改为自动模式。
按选项键,光标位于设置位置，按键，使光标位于手动位置,再按确定键，则手动变为自动,按选项键恢复测试状态，若测试前为自动则不需修改。
图2-7 自动测试过程界面图2-８自动测试完成界面将收发换能器置于裂缝两侧边缘，紧靠裂缝，按测试键，仪器裂缝深度区显示测试次数，仪器状态区同时显示黑色指示条，如为满幅黑色指示条,图2-7说明L/2小于裂缝深度。
该次测试完成后,收发换能器分别向外侧移动一个点距,按测试键,仪器裂缝深度区显示的测试次数增加1，依次重复进行测试，直到仪器测试黑色指示条三次显示为半幅,此时仪器自动显示裂缝深度值,如图2-8所示，按确定键保存测试结果，按取消键取消该测点测试。
§３.检测数据查看、传输和清除§3.１.数据查看按选项键后用、键,使光标移动到查看位置，按确定键,显示图3－1。
输入构件编号,按确定键，显示当前构件的测试数据,显示图3-2。
用、键查看后面数据。
按取消键取消当前构件数据显示,更改构件编号可以查看其它构件数据,再按取消键返回。
图3-1 查看检测数据菜单图3-２查看检测数据3．２.数据传输该项功能用于DＪCS-05裂缝测深仪中的检测数据传输到计算机中，数据传输、整理、分析、打印需要安装专用软件，详细使用说明请参阅§4数据处理软件使用说明。
§3.3．数据清除在选项菜单图2-2中用、键,将光标移到清除处，按确定键进入清除菜单,选择清除项按确定键即可清除。
特别提醒：清除数据前,确认数据已全部传输到计算机进行了保存。
§4.数据处理软件使用说明§４.1.软件使用环境说明§4.１.1.软件功能本软件主要为DJCS-05裂缝测深仪数据传输、保存、打印。
§４．1.2.计算机最低配置①．处理器:Pｅntiuｍ®９0MHz或更高的微处理器。
推荐Peｎtium Ⅲ45０以上。
②．显示器：VGA640×4８0或Micｒｏsoft Windｏws支持的更高分辨率显示器。
推荐设置为800×６０0。
③．内存:Winｄows9ｘ系统≥３2ＭB，WｉndｏwsXP系统≥64ＭＢ。
推荐１２8MB。
④．硬盘：≥５0ＭＢ。
⑤．8X或更高速CD-ＲＯＭ。
⑥．软件系统：Wiｎdｏws9ｘ系统或WｉｎｄoｗsXP系统。
§4．２．软件安装将处理软件安装盘放入计算机的光盘驱动器内，若系统支持自动播放功能,则软件自动启动安装程序，否则执行安装盘中钢筋位置测定仪＼CDRom\Disk1目录中的Setｕｐ.exｅ程序。
在安装过程中一律选择默认选项即可。
安装完毕后，在桌面上出现“DJCS-０５裂缝测深仪”执行程序的快捷方式。
§4.3．软件运行执行程序有两种方法。
１、单击开始按钮，在程序菜单的ＤJCS-０5裂缝测深仪中执行。
见图４-1。
图4－１2、在桌面上双击“ＤＪCS-０5裂缝测深仪”快捷方式。
见图4-2。
图4-2执行程序显示主界面(图4－3)。
图4-３图4-3界面中第一行包括程序名称及当前处理文件，第二行为菜单项,第三行为工具栏，其中包括新建、打开、保存、传输、预览、打印等工具按钮，中间为视图区域，底部为状态区。
§4．４.软件功能§４.4.1．数据传输:将数据传输线一头连接在计算机的RS232接口上,一头连接在ＤJＣS-05裂缝测深仪的ＲS232接口上,确认数据传输线连好。
在工具栏中选择传输按钮，即可进入图4-4数据传输界面。
在进行数据传输前，必须做好以下准备：1、数据线连接正确。
2、确定数据线连接在哪个串行口上。
图4-4界面中，可以选择串口，系统默认串行接口COM1，下面列表框内显示的即为COM1的信息。
若接在COM2上，必须先选择串口。
改变串口,其下面的信息相应改变。
图4-4选择串口后,按确定按钮显示保存文件窗口，见图４-5。
输入保存文件名后，按保存按钮，见图4-6。
图4-５图4－6 此时界面显示等待仪器连接状态,见图4-7。
此时在DＪCＳ-０5裂缝测深仪上按选项建,用方向键移动到传输项后按确定键,DJCS-０5裂缝测深仪显示正在进行数据传输，传输完毕，计算机程序显示数据表格。
见图4－8。
如中断传输，可按EＳC键，中断数据传输,在状态栏显示中断数据传输,如图4-9。
图4－7 图４－8图4-9 图４-10打开文件:从计算机中调入已经传输的数据文件，可以选择打开功能。
在工具栏中按打开按钮，程序显示打开文件对话框,见图４-10。
选择要打开的文件后按打开按钮,程序显示数据表格，见图4-１1。
按上下按钮可查看其它点数据。
图4－11 图４-１2保存文件：可以在工具栏中选择保存功能，将数据重新保存。
也可选择另存为功能，将文件保存为文本文件。
在菜单中选择另存为，如图4-12。
之后程序显示保存文件对话框,改变保存文件类型为文本文件，见图4-1３。
输入文件名后按保存按钮即可将数据保存为文本文件。
图４-13 图４-14打印和预览功能：在工具栏中按预览按钮,程序显示打印参数设置对话框,见图４－１4。
按确定后显示预览界面,见图4-１5。
图4－15按打印按钮可直接进行打印输出。
在工具栏中选择打印按钮,程序显示打印设置对话框,见图4-14。
按确定后显示选择打印机，见图４-16。
按打印按钮即可按设定参数进行打印。
图4-1６§5.仪器的检验及保养为了保持仪器的正常使用和检测结果的准确性，应定期对仪器进行检验，仪器的检验为一般性检验和功能性检验,前者是经常性，后者不宜频繁进行。
§5．1．一般性检验仪器在无裂缝的混凝土上测试时仪器状态的黑色指示条显示为半幅，在收发间距小于裂缝深度时应显示为满幅,悬空测试时应为无信号，即可认为仪器正常,否则为不正常，应进行检修。
