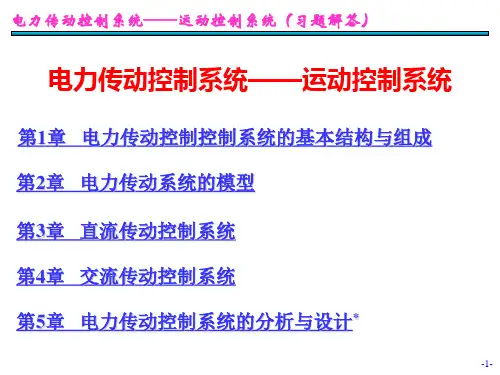

电力传动控制系统——运动控制系统(习题解答)(汤天浩)
电力传动控制系统——运动控制系统(习题解答)(汤天浩)
-100-
-29-
电力传动控制系统——运动控制系统（习题解答）
-30-
电力传动控制系统——运动控制系统（习题解答）
-31-
电力传动控制系统——运动控制系统（习题解答）
-32-
电力传动控制系统——运动控制系统（习题解答）
-33-
电力传动控制系统——运动控制系统（习题解答）
-34-
电力传动控制系统——运动控制系统（习题解答）
-15-
电力传动控制系统——运动控制系统（习题解答）
-16-
电力传动控制系统——运动控制系统（习题解答）
-17-
电力传动控制系统——运动控制系统（习题解答）
-18-
电力传动控制系统——运动控制系统（习题解答）
-19-
电力传动控制系统——运动控制系统（习题解答）
-20-
电力传动控制系统——运动控制系统（习题解答）
-59-
电力传动控制系统——运动控制系统（习题解答）
-60-
电力传动控制系统——运动控制系统（习题解答）
-61-
电力传动控制系统——运动控制系统（习题解答）
-62-
电力传动控制系统——运动控制系统（习题解答）
-63-
电力传动控制系统——运动控制系统（习题解答）
-64-
电力传动控制系统——运动控制系统（习题解答）
-47-
电力传动控制系统——运动控制系统（习题解答）
-48-
电力传动控制系统——运动控制系统（习题解答）
-49-
电力传动控制系统——运动控制系统（习题解答）
-50-
电力传动控制系统——运动控制系统（习题解答）
-51-
电力传动控制系统——运动控制系统（习题解答）
电力拖动自动控制系统-运动控制系统习题解答第6、7章
第6章习题解答6-1 一台三相笼型异步电动机铭牌数据为：额定电压V U N 380=，额定转速m in /960r n N =，额定频率Hz f N 50=，定子绕组Y 联接。
由实验测得定子电阻Ω=35.0s R ，定子漏感H L s 006.01=，定子绕组产生气隙主磁通的等效电感H L m 26.0=，转子电阻Ω=5.0'r R ，转子漏感H L r 007.0'1=，转子参数已折合到定子侧，忽略铁心损耗。
（1）．画出异步电动机T 型等效电路和简化等效电路；（2）．额定运行时的转差率N s ，定子额定电流N I 1和额定电磁转矩；（3）．定子电压和频率均为额定值时，理想空载时的励磁电流0I ；（4）．定子电压和频率均为额定值时，临界转差率m s 和临界转矩m T ，画出异步电动机的机械特性。
解：（1）．异步电动机T 型等效电路和简化等效电路R L 'LL 'L（2）．额定运行时的转差率100096041000100N s -==根据简化等效电路，定子额定电流1N I =额定电磁转矩'2113pr e NNn R T Is ω=，其中，160605031000N p f n n ⨯===，12N f ωπ=（3）．定子电压和频率均为额定值时，理想空载时的励磁电流0I =（4）．定子电压和频率均为额定值时，临界转差率2'212')(lr ls s r m L L R R s ++=ω和临界转矩em T =异步电动机的机械特性eT ns n 1emms 06-2 异步电动机参数如6-1题所示，画出调压调速在12N U 和23N U 时的机械特性，计算临界转差率m s 和临界转矩m T ，分析气隙磁通的变化，在额定电流下的电磁转矩，分析在恒转矩负载和风机类负载两种情况下，调压调速的稳定运行范围。
解：调压调速在12N U 和23N U 时的机械特性T en s临界转差率2'212')(lr ls s r m L L R R s ++=ω12N U 时，临界转矩em T=气隙磁通1ΦSm s N≈23N U 时，临界转矩em T=气隙磁通1ΦSm s N ≈带恒转矩负载L T 工作时，稳定工作范围为0m s s <<，带风机类负载运行，调速范围01s <<。
电力拖动自动控制系统--运动控制系统第4版 习题答案
习题解答（供参考）习题二系统的调速范围是1000~100min r ，要求静差率s=2%，那么系统允许的静差转速降是多少？ 解：10000.02(100.98) 2.04(1)n n sn rpm D s ∆==⨯⨯=-系统允许的静态速降为2.04rpm 。
某一调速系统，在额定负载下，最高转速特性为0max 1500min n r =，最低转速特性为0min 150min n r =，带额定负载时的速度降落15min N n r ∆=，且在不同转速下额定速降不变，试问系统能够达到的调速范围有多大？系统允许的静差率是多少？解：1）调速范围 max min D n n =(均指额定负载情况下）max 0max 1500151485N n n n =-∆=-= min 0min 15015135N n n n =-∆=-= max min 148513511D n n ===2) 静差率 01515010%N s n n =∆==直流电动机为P N =74kW,UN=220V ，I N =378A ，n N =1430r/min ，Ra=Ω。
相控整流器内阻Rrec=Ω。
采用降压调速。
当生产机械要求s=20%时，求系统的调速范围。
如果s=30%时，则系统的调速范围又为多少？？解：()(2203780.023)14300.1478N N a N Ce U I R n V rpm =-=-⨯= 378(0.0230.022)0.1478115N n I R rpm ∆==⨯+= (1)]14300.2[115(10.2)] 3.1N D n S n s =∆-=⨯⨯-= [(1)]14300.3[115(10.3)] 5.33N D n S n s =∆-=⨯⨯-=某龙门刨床工作台采用V-M调速系统。
已知直流电动机60,220,305,1000min N N N N P kW U V I A n r ====，主电路总电阻R=Ω,Ce=•min/r,求：（1）当电流连续时，在额定负载下的转速降落N n ∆为多少？ （2）开环系统机械特性连续段在额定转速时的静差率N S 多少？（3）若要满足D=20,s ≤5%的要求，额定负载下的转速降落N n ∆又为多少? 解：(1)3050.180.2274.5/min N N n I R r ∆=⨯=⨯= (2) 0274.5(1000274.5)21.5%N N S n n =∆=+=(3) [(1)]10000.05[200.95] 2.63/min N n n S D s r ∆=-=⨯⨯=有一晶闸管稳压电源，其稳态结构图如图所示，已知给定电压*8.8u U V =、比例调节器放大系数2P K =、晶闸管装置放大系数15S K =、反馈系数γ=。
电力拖动自动控制系统-运动控制系统思考题和课后习题答案
电力拖动自动控制系统-运动控制系统思考题和课后习题答案(总30页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--电力拖动自动控制系统-运动控制系统（阮毅伯时）课后答案包括思考题和课后习题第2章2-1 直流电动机有哪几种调速方法各有哪些特点答：调压调速，弱磁调速，转子回路串电阻调速，变频调速。
特点略。
2-2 简述直流 PWM 变换器电路的基本结构。
答：直流 PWM 变换器基本结构如图，包括 IGBT 和续流二极管。
三相交流电经过整流滤波后送往直流 PWM 变换器，通过改变直流 PWM 变换器中 IGBT 的控制脉冲占空比，来调节直流 PWM 变换器输出电压大小，二极管起续流作用。
2-3 直流 PWM 变换器输出电压的特征是什么答：脉动直流电压。
2=4 为什么直流 PWM 变换器-电动机系统比 V-M 系统能够获得更好的动态性能答：直流 PWM 变换器和晶闸管整流装置均可看作是一阶惯性环节。
其中直流PWM 变换器的时间常数 Ts 等于其 IGBT 控制脉冲周期（1/fc），而晶闸管整流装置的时间常数 Ts 通常取其最大失控时间的一半（1/（2mf）。
因 fc 通常为 kHz 级，而 f 通常为工频（50 或 60Hz）为一周），m 整流电压的脉波数，通常也不会超过 20，故直流 PWM 变换器时间常数通常比晶闸管整流装置时间常数更小，从而响应更快，动态性能更好。
2=5 在直流脉宽调速系统中，当电动机停止不动时，电枢两端是否还有电压电路中是否还有电流为什么答：电枢两端还有电压，因为在直流脉宽调速系统中，电动机电枢两端电压仅取决于直流 PWM 变换器的输出。
电枢回路中还有电流，因为电枢电压和电枢电阻的存在。
2-6 直流 PWM 变换器主电路中反并联二极管有何作用如果二极管断路会产生什么后果答：为电动机提供续流通道。
若二极管断路则会使电动机在电枢电压瞬时值为零时产生过电压。
电力传动控制系统——运动控制系统(习题解答)
运动控制系统的基本原理
运动控制系统的定义和组成 运动控制系统的基本功能 运动控制系统的基本原理 运动控制系统的分类和应用
04
电力传动控制系统 的应用
工业自动化领域的应用
电机驱动控制： 电力传动控制系 统可应用于工业 自动化领域的电 机驱动控制，实 现电机的高效、 精确控制，提高 生产效率和产品 质量。
• 运动控制系统的基本组成：如上所述，运动控制系统通常由控制器、驱动器、执行器、传感器等组成。
• 运动控制系统的基本原理：在运动控制系统中，控制器根据输入的指令和传感器的反馈信号，计算出控制指令并输 出给驱动器；驱动器则将控制指令转换为电信号，驱动执行器运动；执行器将电信号转换为机械运动；传感器则检 测执行器的位置、速度等运动参数，并将检测结果反馈给控制器。通过这样的循环过程，实现机械系统的精确运动 控制。
• 运动控制系统的基本概念
• 运动控制系统的作用：运动控制系统是实现各种运动控制任务的关键设备，如数控机床、机器人、自动化生产线等 都需要运动控制系统来驱动其运动。
• 运动控制系统的分类：根据不同的分类标准，运动控制系统可以分为不同的类型。如按照控制方式可以分为开环控 制和闭环控制；按照控制精度可以分为普通运动控制系统和精密运动控制系统等。
火箭发射和姿态控制：电力传动控制系统用于火箭发射和姿态控制，确保火箭在复杂环境中的 稳定性和可靠性。
太空探测器运动控制：电力传动控制系统用于太空探测器的精确运动控制，实现探测器在太空 中的精确导航和定位。
05
运动控制系统的应 用
数控机床领域的应用
数控机床概述 运动控制系统在数控机床中的应用 运动控制系统在数控机床中的优势 运动控制系统在数控机床中的发展趋势
自动化生产线领域的应用
《电力拖动自动控制系统—运动控制系统》(第四版)课后习题答案
《电力拖动自动控制系统—运动控制系统》(第四版)课后习题答案对于《电力拖动自动控制系统—运动控制系统》的学习，在课后应该做一些练习题加以巩固。
一下是给大家的《电力拖动自动控制系统—运动控制系统》(第四版)课后习题答案，希望对你有帮助。
一判断题1弱磁控制时电动机的电磁转矩属于恒功率性质只能拖动恒功率负载而不能拖动恒转矩负载。
(Ⅹ)2采用光电式旋转编码器的数字测速方法中，M法适用于测高速，T法适用于测低速。
(√)3只有一组桥式晶闸管变流器供电的直流电动机调速系统在位能式负载下能实现制动。
(√)4直流电动机变压调速和降磁调速都可做到无级调速。
(√)5静差率和机械特性硬度是一回事。
(Ⅹ)6带电流截止负反馈的转速闭环系统不是单闭环系统。
(Ⅹ)7电流—转速双闭环无静差可逆调速系统稳态时控制电压Uk的大小并非仅取决于*速度定Ug的大小。
(√)8双闭环调速系统在起动过程中，速度调节器总是处于饱和状态。
(Ⅹ)9逻辑无环流可逆调速系统任何时候都不会出现两组晶闸管同时封锁的情况。
(Ⅹ)10可逆脉宽调速系统中电动机的转动方向(正或反)由驱动脉冲的宽窄决定。
(√)11双闭环可逆系统中，电流调节器的作用之一是对负载扰动起抗扰作用。
(Ⅹ)与开环系统相比，单闭环调速系统的稳态速降减小了。
(Ⅹ)12α=β配合工作制的可逆调速系统的制动过程分为本组逆变和它组制动两阶段(√)13转速电流双闭环速度控制系统中转速调节为PID调节器时转速总有超调。
(Ⅹ)14电压闭环相当于电流变化率闭环。
(√)15闭环系统可以改造控制对象。
(√)16闭环系统电动机转速与负载电流(或转矩)的稳态关系，即静特性，它在形式上与开环机械特性相似，但本质上却有很大的不同。
17直流电动机弱磁升速的前提条件是恒定电动势反电势不变。
(√)18直流电动机弱磁升速的前提条件是恒定电枢电压不变。
(Ⅹ) 19电压闭环会给闭环系统带来谐波干扰，严重时会造成系统振荡。
(√)20对电网电压波动来说，电压环比电流环更快。
电力传动控制系统 运动控制系统 习题解答
整流器
+
AC~ ///
Ud0
C
斩波器
DC
-
调压控制
图1-6 采用二极管整流与斩波器的直流变换器结构
开关控制
+ S
Ud0
VD
_
u
U d0 ton
+
Ud
M
O
_
T
t
b�电压波形图
图1-7 直流斩波器-电动机系统原理与电压波形
�5�
“电力拖动控制系统”习题解答 3�PWM 整流器�图 1-8�。
1�转差功率消耗型。调速时全部转差功率都转换成热能消耗掉�它是以增 加转差功率的消耗来换取转速的降低�恒转矩负载时��这类调速方法的效率最 低�越向下调效率越低。
2�转差功率馈送型。调速时转差功率的一部分消耗掉�大部分则通过变流 装置回馈电网或转化成机械能予以利用�转速越低时回收的功率越多�其效率比 前者高。
○1 如果采用晶闸管相控整流�在交流输入端造成网侧功率因数低和高次谐
�6�
“电力拖动控制系统”习题解答
波大的问题�
○2 六拍逆变器由于晶闸管的工作频率的限制�变频控制范围有限�且输出
不是正弦波�谐波含量高。
整流器
L
逆变器
~
C
M~
调压控制
调频控制
图1-11 晶闸管交-直-交变频器
+
+
Ud
C
M~
Ud
M~
“电力拖动控制系统”习题解答
第 1 章 电力传动控制系统的基本结构与组成
1. 根据电力传动控制系统的基本结构�简述电力传动控制系统的基本原理 和共性问题。
电力拖动自动控制系统-运动控制系统课后参考答案第二章
第二章作业思考题：2-1直流电动机有哪几种调速方法？各有哪些特点？1.电枢回路串电阻调速特点：电枢回路的电阻增加时，理想空载转速不变，机械特性的硬度变软。
反之机械特性的硬度变硬。
2.调节电源电压调速特点：电动机的转速随着外加电源电压的降低而下降，从而达到降速的目的。
不同电源电压下的机械特性相互平行，在调速过程中机械特性的硬度不变，比电枢回路串电阻的降压调速具有更宽的调速范围。
3.弱磁调速特点：电动机的转速随着励磁电流的减小而升高，从而达到弱磁降速的目的。
调速是在功率较小的励磁回路进行，控制方便，能耗小，调速的平滑性也较高。
2-2简述直流 PWM 变换器电路的基本结构。
IGBT，电容，续流二极管，电动机。
2-3直流 PWM 变换器输出电压的特征是什么？直流电压2-4为什么直流PWM变换器-电动机系统比V-M系统能够获得更好的动态性能？直流PWM变换器-电动机系统比V-M系统开关频率高，电流容易连续，谐波少，电动机损耗及发热都较小；低速性能好，稳速精度高，调速范围宽；若与快速响应的电动机配合，则系统频带宽，动态响应快，动态抗扰能力强；电力电子开关器件工作在开关状态，导通损耗小，当开关频率适中时，开关损耗也不大，因而装置效率较高；直流电源采用不控整流时，电网功率因数比相控整流器高。
2-5在直流脉宽调速系统中，当电动机停止不动时，电枢两端是否还有电压？电路中是否还有电流？为什么？电枢两端还有电压，因为在直流脉宽调速系统中，电动机电枢两端电压仅取决于直流。
电路中无电流，因为电动机处已断开，构不成通路。
2-6直流PWM变换器主电路中反并联二极管有何作用？如果二极管断路会产生什么后果？反并联二极管是续流作用。
若没有反并联二极管，则IGBT的门极控制电压为负时，无法完成续流，导致电动机电枢电压不近似为零。
2-7直流 PWM 变换器的开关频率是否越高越好？为什么？不是越高越好，因为太高的话可能出现电容还没充完电就IGBT关断了，达不到需要的输出电压。
0802038_电力传动控制系统—运动控制系统汤天浩课后习题答案
0802038_电力传动控制系统—运动控制系统汤天浩课后习题答案电力传动控制系统——运动控制系统（习题解答）第1章电力传动控制系统的基本结构与组成 (1)第2章电力传动系统的模型 (13)第3章直流传动控制系统 (18)第4章交流传动控制系统 (30)第5章电力传动控制系统的分析与设计* (38)第1章电力传动控制系统的基本结构与组成1. 根据电力传动控制系统的基本结构，简述电力传动控制系统的基本原理和共性问题。
答：电力传动是以电动机作为原动机拖动生产机械运动的一种传动方式，由于电力传输和变换的便利，使电力传动成为现代生产机械的主要动力装置。
电力传动控制系统的基本结构如图1-1所示，一般由电源、变流器、电动机、控制器、传感器和生产机械（负载）组成。
图1-1 电力传动控制系统的基本结构电源变流器电动机负载控制器传感器控制指令电力传动控制系统的基本工作原理是，根据输入的控制指令（比如：速度或位置指令），与传感器采集的系统检测信号（速度、位置、电流和电压等），经过一定的处理给出相应的反馈控制信号，控制器按一定的控制算法或策略输出相应的控制信号，控制变流器改变输入到电动机的电源电压、频率等，使电动机改变转速或位置，再由电动机驱动生产机械按照相应的控制要求运动，故又称为运动控制系统。
虽然电力传动控制系统种类繁多，但根据图1-1所示的系统基本结构，可以归纳出研发或应用电力传动控制系统所需解决的共性问题：1）电动机的选择。
电力传动系统能否经济可靠地运行，正确选择驱动生产机械运动的电动机至关重要。
应根据生产工艺和设备对驱动的要求，选择合适的电动机的种类及额定参数、绝缘等级等，然后通过分析电动机的发热和冷却、工作制、过载能力等进行电动机容量的校验。
2）变流技术研究。
电动机的控制是通过改变其供电电源来实现的，如直流电动机的正反转控制需要改变其电枢电压或励磁电压的方向，而调速需要改变电枢电压或励磁电流的大小；交流电动机的调速需要改变其电源的电压和频率等，因此，变流技术是实现电力传动系统的核心技术之一。
电机与拖动基础版汤天浩习题解答
电机与拖动基础第一章电机的基本原理 (1)第二章电力拖动系统的动力学基础 (6)第三章直流电机原理 (12)第四章直流电机拖动基础 (14)第五章变压器 (30)第六章交流电机的旋转磁场理论 (44)第七章异步电机原理 (46)第八章同步电机原理 (53)第九章交流电机拖动基础 (62)第十章电力拖动系统电动机的选择 (75)第一章 电机的基本原理1-1 请说明电与磁存在哪些基本关系，并列出其基本物理规律与数学公式。
1-2 答：1-3 电与磁存在三个基本关系，分别是1-4 （1）电磁感应定律：如果在闭合磁路中磁通随时间而变化，那么将在线圈中感应出电动势。
感应电动势的大小与磁通的变化率成正比，即1-5 tΦN e d d -= 1-6 感应电动势的方向由右手螺旋定则确定，式中的负号表示感应电动势试图阻止闭合磁路中磁通的变化。
1-7 （2）导体在磁场中的感应电动势：如果磁场固定不变，而让导体在磁场中运动，这时相对于导体来说，磁场仍是变化的，同样会在导体中产生感应电动势。
这种导体在磁场中运动产生的感应电动势的大小由下式给出1-8 Blv e =1-9 而感应电动势的方向由右手定则确定。
1-10 （3）载流导体在磁场中的电磁力：如果在固定磁场中放置一个通有电流的导体，则会在载流导体上产生一个电磁力。
载流导体受力的大小与导体在磁场中的位置有关，当导体与磁力线方向垂直时，所受的力最大，这时电磁力F 与磁通密度B 、导体长度l 以及通电电流i 成正比，即1-11 Bli F =1-12 电磁力的方向可由左手定则确定。
1-131-14 通过电路与磁路的比较，总结两者之间哪些物理量具有相似的对应关系（如电阻与磁阻），请列表说明。
1-15 答：1-16 磁路是指在电工设备中，用磁性材料做成一定形状的铁心，铁心的磁导率比其他物质的磁导率高得多，铁心线圈中的电流所产生的磁通绝大部分将经过铁心闭合，这种人为造成的磁通闭合路径就称为磁路。
电机与拖动基础(第2版)汤天浩(习题解答)
电机与拖动基础第一章电机的基本原理 (1)第二章电力拖动系统的动力学基础 (6)第三章直流电机原理 (12)第四章直流电机拖动基础 (14)第五章变压器 (29)第六章交流电机的旋转磁场理论 (43)第七章异步电机原理 (44)第八章同步电机原理 (51)第九章交流电机拖动基础 (61)第十章电力拖动系统电动机的选择 (73)第一章 电机的基本原理1-1 请说明电与磁存在哪些基本关系，并列出其基本物理规律与数学公式。
答：电与磁存在三个基本关系，分别是（1）电磁感应定律：如果在闭合磁路中磁通随时间而变化，那么将在线圈中感应出电动势。
感应电动势的大小与磁通的变化率成正比，即tΦN e d d -= 感应电动势的方向由右手螺旋定则确定，式中的负号表示感应电动势试图阻止闭合磁路中磁通的变化。
（2）导体在磁场中的感应电动势：如果磁场固定不变，而让导体在磁场中运动，这时相对于导体来说，磁场仍是变化的，同样会在导体中产生感应电动势。
这种导体在磁场中运动产生的感应电动势的大小由下式给出Blv e =而感应电动势的方向由右手定则确定。
（3）载流导体在磁场中的电磁力：如果在固定磁场中放置一个通有电流的导体，则会在载流导体上产生一个电磁力。
载流导体受力的大小与导体在磁场中的位置有关，当导体与磁力线方向垂直时，所受的力最大，这时电磁力F 与磁通密度B 、导体长度l以及通电电流i 成正比，即Bli F =电磁力的方向可由左手定则确定。
1-2 通过电路与磁路的比较，总结两者之间哪些物理量具有相似的对应关系（如电阻与磁阻），请列表说明。
答：磁路是指在电工设备中，用磁性材料做成一定形状的铁心，铁心的磁导率比其他物质的磁导率高得多，铁心线圈中的电流所产生的磁通绝大部分将经过铁心闭合，这种人为造成的磁通闭合路径就称为磁路。
而电路是由金属导线和电气或电子部件组成的导电回路，也可以说电路是电流所流经的路径。
磁路与电路之间有许多相似性，两者所遵循的基本定律相似，即KCL：在任一节点处都遵守基尔霍夫第一定律约束；KVL：在任一回路中都遵守基尔霍夫第二定律；另外，磁路与电路都有各自的欧姆定律。
《电力拖动自动控制系统-运动控制系统》课后习题答案
第一章闭环控制的直流调速系统1－1为什么PWM—电动机系统比晶闸管—电动机系统能够获得更好的动态性能？答：PWM—电动机系统在很多方面有较大的优越性：（1）主电路线路简单，需用的功率器件少。
（2）开关频率高，电流容易连续，谐波少，电机损耗及发热都较小。
（3）低速性能好，稳速精度高，调速范围宽，可达1：10000 左右。
（4）若与快速响应的电动机配合，则系统频带宽，动态响应快，动态抗扰能力强。
（5）功率开关器件工作在开关状态，导通损耗小，当开关频率适当时，开关损耗也不大，因而装置效率较高。
（6）直流电源采用不控整流时，电网功率因数比相控整流器高。
1－2试分析有制动通路的不可逆PWM 变换器进行制动时，两个VT 是如何工作的。
答：在制动状态中，为负值，i VT就发挥作用了。
这种情况发生在电动运行过程中需要降d 2速的时候。
这时，先减小控制电压，使U g1 的正脉冲变窄，负脉冲变宽，从而使平均电枢电压U d降低。
但是，由于机电惯性，转速和反电动势还来不及变化，因而造成E U d，很快使电流i d反向，VD2截止，在t on≤ t＜Ｔ时，U g2 变正，于是VT2导通，反向电流沿回路3 流通，产生能耗制动作用。
在T t≤＜Ｔ+ t时，VT关断，−i d沿回路4 经VD续流，向on 2 1电源回馈制动，与此同时，VD1两端压降钳住VT1使它不能导通。
在制动状态中，VT2和VT1轮流导通，而VT始终是关断的。
1在轻载电动状态，这时平均电流较小，以致在VT1关断后i d经VD2续流时，还没有达到周期Ｔ，电流已经衰减到零，这时VD2两端电压也降为零，VT2便提前导通了，使电流反向，产生局部时间的制动作用。
１－３调速范围和静差率的定义是什么？调速范围、静差速降和最小静差率之间有什么关系？为什么说“脱离了调速范围，要满足给定的静差率也就容易得多了”？答：生产机械要求电动机提供的最高转速和最低转速之比叫做调速范围，用字母Ｄ表示，即D= nmax其中，n和n一般都指电动机额定负载时的最高和最低转速，对于少数负n min max min载很轻的机械，可以用实际负载时的最高和最低转速。
电力拖动自动控制系统-运动控制系统思考题和课后习题答案
电力拖动自动控制系统 - 运动控制系统（ 阮毅 陈伯时）课后答案包括思考题和课后习题2- 1 直流电动机有哪几种调速方法各有哪些特点 答：调压调速，弱磁调速，转子回路串电阻调速，变频调速。
特点略。
2- 2简述直流PWM 变换器电路的基本结构。
答：直流PWM 变换器基本结构如图，包括IGBT 和续流二极管。
三相交流电经 过整流滤波后送往直流PWM 变换器，通过改变直流 PWM 变换器中IGBT 的控 制脉冲占空比，来调节直流 PWM 变换 器输出电压大小，二极管起续流作用。
2-3直流PWM 变换器输出电压的特征是什么答：脉动直流电压。
2=4为什么直流PWM 变换器-电动机系统比V-M 系统能够获得更好的动态性能 答:直流PWM 变换器和晶闸管整流装置均可看作是一阶惯性环节。
其中直流PWM 变换器的时 间常数Ts 等于其IGBT 控制脉冲周期（1/fc ），而晶闸管整流装 置的时间常数Ts 通常取其最大 失控时间的一半（1/（ 2mf ）。
因fc 通常为kHz 级，而 f 通常为工频（ 50 或 60Hz ） 为一周内 ） ， m 整流电压的脉波数，通 常也不会超过20,故直流PWM 变换器时间常数通常比晶闸管整流装置时 间常 数更小，从而响应更快，动态性能更好。
2=5 在直流脉宽调速系统中， 当电动机停止不动时， 电枢两端是否还有电压电 路中是否还有电 流为什么答：电枢两端还有电压， 因为在直流脉宽调速系统中， 电动机电枢两端电压仅取 决于直流PWM 变换器的输出。
电枢回路中还有电流，因为电枢电压和电枢电阻 的存在。
2-6直流PWM 变换器主电路中反并联二极管有何作用如果二极管断路会产生什么后果答：为电动机提供续流通道。
若二极管断路则会使电动机在电枢电压瞬时值为 零时产生过电 压。
2-7直流PWM 变换器的开关频率是否越高越好为什么 答：不是。
因为若开关频率非常高，当给直流电动机供电时，有可能导致电枢 电流还未上升 至负载电流时，就已经开始下降了，从而导致平均电流总小于负 载电流，电机无法运转。
电机与拖动基础第版汤天浩习题解答
电机与拖动基础第版汤天浩习题解答The pony was revised in January 2021电机与拖动基础第一章电机的基本原理........................... 错误!未定义书签。
第二章电力拖动系统的动力学基础................. 错误!未定义书签。
第三章直流电机原理............................. 错误!未定义书签。
第四章直流电机拖动基础......................... 错误!未定义书签。
第五章变压器................................... 错误!未定义书签。
第六章交流电机的旋转磁场理论................... 错误!未定义书签。
第七章异步电机原理............................. 错误!未定义书签。
第八章同步电机原理............................. 错误!未定义书签。
第九章交流电机拖动基础......................... 错误!未定义书签。
第十章电力拖动系统电动机的选择................. 错误!未定义书签。
第一章 电机的基本原理1-1 请说明电与磁存在哪些基本关系，并列出其基本物理规律与数学公式。
1-2 答：1-3 电与磁存在三个基本关系，分别是1-4 （1）电磁感应定律：如果在闭合磁路中磁通随时间而变化，那么将在线圈中感应出电动势。
感应电动势的大小与磁通的变化率成正比，即 1-5 tΦN e d d -= 1-6 感应电动势的方向由右手螺旋定则确定，式中的负号表示感应电动势试图阻止闭合磁路中磁通的变化。
1-7 （2）导体在磁场中的感应电动势：如果磁场固定不变，而让导体在磁场中运动，这时相对于导体来说，磁场仍是变化的，同样会在导体中产生感应电动势。
这种导体在磁场中运动产生的感应电动势的大小由下式给出 1-8 Blv e =1-9 而感应电动势的方向由右手定则确定。
