钢结构除锈油漆施工方案完整版

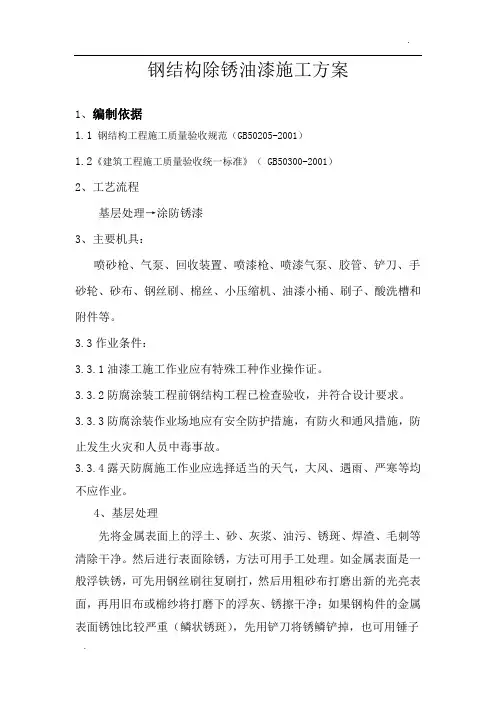

钢结构除锈油漆施工方案标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]钢结构除锈油漆施工方案1、编制依据钢结构工程施工质量验收规范（GB50205-2001）《建筑工程施工质量验收统一标准》（ GB50300-2001）2、工艺流程3、基层处理→涂防锈漆3、主要机具：喷砂枪、气泵、回收装置、喷漆枪、喷漆气泵、胶管、铲刀、手砂轮、砂布、钢丝刷、棉丝、小压缩机、油漆小桶、刷子、酸洗槽和附件等。

作业条件：4、基层处理先将金属表面上的浮土、砂、灰浆、油污、锈斑、焊渣、毛刺等清除干净。

然后进行表面除锈，方法可用手工处理。

如金属表面是一般浮铁锈，可先用钢丝刷往复刷打，然后用粗砂布打磨出新的光亮表面，再用旧布或棉纱将打磨下的浮灰、锈擦干净；如果钢构件的金属表面锈蚀比较严重（鳞状锈斑），先用铲刀将锈鳞铲掉，也可用锤子或刮刀清理，然后用钢丝刷刷打清理，再用砂布打磨光亮为止，即可涂防锈漆。

大面积锈蚀可先用砂轮机、风磨机及其它电动除锈工具除锈，然后配以钢丝刷、锉刀、钢铲及砂布等工具，经刷、锉、磨除去剩余铁锈及杂物。

4、涂防锈漆涂防锈漆时，构件表面必须干燥，如有水珠、水气必须擦干。

施涂时一定要涂刷到位、刷满、刷匀。

对小型钢结构构件或金属制品花样复杂的可两人合作，一人用棉纱蘸漆揩擦；一人用油刷理顺、理通。

对于钢构件中不易涂刷到的缝隙隙处（如角钢组合构件的角钢背），应在拼装前将拼合缝隙处的除锈和涂漆等工序做完，但铆孔内不得涂入涂料，以免铆接后钉眼中有夹渣。

5、应注意的质量问题涂层作业气温应在5～38℃之间为宜，当天气温度低于5℃时，应选用相应的低温涂层材料施涂。

当气温高于40℃时，应停止涂层作业。

因构件温度超过40℃时，在钢材表面涂刷油漆会产生气泡，降低漆膜的附着力。

当空气湿度大于85%，或构件表面有结露时，不宜进行涂层作业。

6、安全环保措施各类油漆和其他易燃、有毒材料，应存放在专用库房内，不得与其他材料混放。

挥发性油料应装入密闭容器内。

妥善保管。

库房应通风良好。

不准住人，并设置消防器材和“严禁烟火”明显标志。

库房与其他物应保持一定的安全距离。

用喷砂除锈，喷嘴接头牢固，不准对人。

喷嘴堵塞，应停机消除压力后，方可进行修理或更换。

3.本专业工程特点油漆材料质量要求高，施工工序要求严格。

除锈及涂刷油漆对空气相对湿度要求严格，因其直接关系到油漆表面光洁度和油漆的附着力。

油漆颜色调配要求精度高。

4.施工条件机械设备准备齐全并到位。

施工人员培训并体检合格后方可进入施工现场。

管理人员到位。

安全及技术交底进行完毕。

材料到位并检查合格。

6.施工工艺流程：施工方法施工的准备和要求电动工器具的检查：1）外壳、手柄无裂缝、无损坏。

2）保护地线或保护零线连接正确、牢固。

3）电缆或软线插头完好。

4）开关动作正常、灵活，无损坏。

5）电气保护装置完好。

6）机械防护装置完好。

7）转动部件灵活。

施工工器具及场地要求：施工场地200平米，材料堆放场地200平米。

主要施工材料材料管理1.领料：1)需核对油漆材料类别及数量。

2)自购材料入厂需经甲方管理人员核对，确认品质、数量方可。

3)材料领出前应会同发料人员清点数量及检查包装完整性。

2.储存：1) 不同品名油漆、稀释材料等应分别存放。

2) 储放场所须干燥及通风良好，油漆材料附近不得放置破布等易燃物品。

3) 油漆存放须远离明火场所10米以外且配备灭火器并设置“严禁烟火”标志牌，增加警示。

4) 油漆及稀释剂开罐后未用完应立即恢复加盖密封。

油漆不得受到阳光直射防止起火。

金属构件生锈程度的等级将未经表面处理的钢结构表面锈蚀状态分为A、B、C、D四级。

A级：金属结构表面完全覆盖着完整黑皮，无红铁锈或仅出现少量的红铁锈。

B级：金属结构表面开始锈蚀，部分黑皮已剥落，出现红铁锈。

C级：金属结构表面已产生全面性锈蚀，大部分黑皮已剥离或呈非常松懈状态。

D级：黑皮已完全剥落，金属结构表面已产生许多锈孔，呈全面性严重腐蚀状态。

表面除锈清洁度采用手工或电动工具除锈法。

1)手工或电动工具除锈法：B-St1级：使用钢刷来处理一些蓬松的铁锈和松懈的黑皮，直到刷不出铁锈为止，处理完成后再用溶剂清理B-St2级：需借助于强力机械来处理表面针孔、大部分松懈黑皮、浮锈及其它异物，然后用吸尘器、压缩空气或毛刷等将灰尘除去，处理后表面若没有得到光泽，仍须再用溶剂清洗。

B-St3级：使用电动工具、钢刷或研磨机处理表面针孔、锈孔及异物，并经过清除灰尘后表面出现有金属光泽，然后再用溶剂清理。

2)表面处理钢结构表面的浮锈、松懈黑皮及异物用铲具、砂石、刮刀、砂纸和电动工具清除。

钢结构表面的油脂、漆痕，先用溶剂清洗除去，若表面尚有层叠的铁锈附着时，再用电动工具、钢刷或其它工具清除。

焊接焊缝附近的焊接飞溅、焊珠等须用电动工具或钢刷清除干净。

除锈完成后，应将表面附留的尘垢和杂物清净，若尚有残留油脂，应使用溶剂清洗。

油漆施工方法及注意事项油漆施工环境：1）雨天、雾天及相对湿度高于80%时，除另有特别配方或规定外，不得进行室外油漆作业。

2）油漆工程施工时的环境温度不低于+10℃，相对湿度不大于60%3）钢结构防腐严禁在雨天、雪天、五级风及以上天气时施工。

4）施涂油漆后，4h内严禁雨淋。

5) 刷涂时构件不得有结露。

油漆混合及稀释：二液或二液一粉型油漆调配，依据要求比例缓慢将硬化剂加入主剂中不断搅拌，如有粉剂分开包装时，最后再将粉剂加入，并在规定时间内用完。

稀释剂用量一般不超过10%，以免影响遮盖性能及漆膜厚度。

油漆混合必须依据指定的稀释剂正确调配。

调和漆使用前应充分搅拌均匀。

油漆施工方式：1) 刷涂：刷涂是最简单的涂装方法，将油漆浸含于刷毛中施工。

油漆刷子应配合油漆性能及被涂刷构件的外部形状，选用质料好的毛刷。

油漆涂刷方向须上下及左右交互施工，粗糙表面、边角等处，更须特别注意。

2) 喷涂：利用空压机的气带动喷枪将油漆均匀的喷图在金属结构的表面，喷枪离金属结构的表面距离均匀以缓慢均匀的速度左右喷刷，最适合平面大面积喷刷，灰色底漆第三道共100μm，对于角钢和H型钢的死角处要特别注意，面漆二道50μm。

施工注意事项：1) 除锈、油漆施工前要确实做好防护措施，不得污染周围环境及设备。

2) 厂内油漆作业需经甲方管理人员全面检查合格后，才能从事油漆作业。

3) 除锈作业完成后应在当天4小时内进行涂刷底漆作业，因故未能在当天油漆的隔天应重新除锈后再进行油漆作业。

4) 第一道底漆与第二道底漆间隔不能低于4小时、不能超过8小时。

5) 涂刷下道漆时，须等上道漆干燥后才能施工，当天不得同时涂刷两道漆。

6) 油漆道数和漆膜厚度，应依据图示或施工规定作业，且各道漆应有颜色区分。

7) 油漆涂刷时应注意缝隙及死角，避免漏刷，漆膜厚度不均匀现象产生。

8) 施涂油漆前，应将金属表面的灰尘、油脂、锈斑用抹布清理干净。

9）在使用新的油漆材料，应先进行试验，认为符合设计要求时在施工。

10 ) 油漆完成的工件表面不得有皱纹、垂流、渗色、粉化、回粘、龟裂、针孔、气泡、剥离、附着物等外观不良现象。

质量要求：1) 涂装应均匀，无明显皱纹、流挂，附着力应良好。

2) 涂刷油漆的金属表面刷纹通顺。

3) 施工时，严格按照《钢结构工程验评标准》GB50221-95中钢结构油漆涂装工程有关内容执行。

4) 涂刷均匀，色泽一致，无垂流、渗色、粉化、回粘、龟裂、针孔、气泡、剥离、附着物等外观不良现象。

5) 涂刷好的构件要进行标识以防止误用，严禁漏涂和锈蚀，颜色符合设计要求。

6) 损坏的涂层按涂装工艺分层补漆，涂层应完整，附着良好。

为了达到油漆涂装基准，工件油漆涂装质量控制图如图所示。

对各道工序进行严格检验，设定工件除锈质量检查见证点，公司质检员对此检查确认，达不到甲方要求的工件，不得进行下道工序喷油漆，为了确保油漆涂装质量达到标准，加强管理制度，要求认真执行涂装基准，办理制作——涂装工序交接，未经检验合格，不得擅自进行下道工序，各道油漆要确保间隔时间，油膜厚度用测厚仪测量，记录真实，涂装后接合面不得有油漆及杂物。

工件油漆涂装质量控制图面漆：采用与底漆配套使用的醇酸防腐漆（醇酸磁漆天津灯塔牌油漆）稀释剂：稀释剂的使用严格按照说明书的规定执行。

安全文明施工：1) 施工中必须遵守有关安全生产的法律、法规电厂的相关规定。

2) 必须遵守内部制定的有关安全生产，文明施工的安全管理规定。

3) 工地建立、健全本班组安全责任人，并制定班组的安全目标和施工安全措施等规定。

4) 确保施工作业环境良好，督促施工人员佩戴劳动保护用品，必须进行班组安全培训、安全技术交底并作好安全记录，确保劳动者的人身安全，作到三不伤害。

5) 在使用钢丝刷、板锉、电动工具清理铁锈时，避免眼睛污染和受伤，需带上防护眼镜、口罩等。

6) 所有施工人员需进行体检，体检合格后方可施工作业。

7) 施工完成后，应做到工完料尽场地清。

8) 脚手架必须由专人负责，专人搭设，脚手管、脚手板要轻拿轻放，上下左右有人传递且搭设要牢固，经检查合格挂牌后方可施工。

6．6易燃易爆油品的控措施：1.不准乱扔废油布、废油漆桶、废油刷、废油手套等，这些东西要有专人负责回收，放入专用废品回收箱内。

2、废油桶、废油漆要有专门堆放地点，不得随处乱堆乱放。

3、施工地面要铺设细砂和彩条布，完工后要及时清理和更换。

4、施工现场严禁乱涂、乱画，做到精心施工、文明施工。
