10个常见的配电线路设备名称
10、35KV主接线要求及配电方式，供配电运维人员必备知识
10、35KV主接线要求及配电方式，供配电运维人员必备知识变配电所的电气主接线•主接线的一般要求(1) 35kV变电所主接线设计应根据负荷容量大小、负荷性质、电源条件、变压器容量及台数、设备特点以及进出线回路数等综合分析来确定。
主接线应力求简单、运行可靠、操作方便、设备少并便于维修，节约投资和便于扩建等要求。
(2) 35kV采用室外配电装置，并有两回路电源线和两台变压器时，主接线可采用“桥形接线”。
当电源线路较长时，应采用内桥接线，为了提高可靠性和灵活性，可增设带隔离开关的跨条。
当电源线路较短，需经常切除变压器，或桥上有穿越功率时，应采用外桥接线。
当35kV出线数为两回路以上或采用室内配电装置时，宜采用单母线或分段单母线接线。
10(6)kV侧宜用分段单母线、单母线接线。
(3)10(6)kV配电所主接线宜采用单母线或分段单母线; 当供电连续性要求较高，不允许停电检修断路器或母线时，可采用双母线接线。
(4)10(6)kV配电所专用电源线的进线开关宜采用断路器或带熔断器的负荷开关。
当无继电保护和自动装置要求，且出线回路少无需带负荷操作时，可采用隔离开关或隔离触头。
(5) 在高压断路器的电源侧及可能反馈电能的一侧，必须装设高压隔离开关或隔离触头。
(6) 向高压并联电容器组或频繁操作的高压用电设备供电的出线断路器兼做操作开关时，应采用具有高分断能力和频繁操作性能的断路器。
(7) 10 (6) kV母线的分段处，宜装设断路器，但符合下列情况时，可装设隔离开关或隔离触头组:1)事故时手动切换电源能满足要求。
2)不需要带负荷操作。
3)继电保护或自动装置无要求。
4)出线回路较少。
(8)10(6)kV两配电所之间的联络线宜在供电可能性大的一侧配电所装设断路器，另一侧装隔离开关或负荷开关，如两侧供电可能性相同，宜在两侧均装设断路器。
(9)变电所、配电所每段高压母线上及架空线路末端必须装设避雷器。
接在母线上的避雷器和电压互感器，宜合用-~组隔离开关。

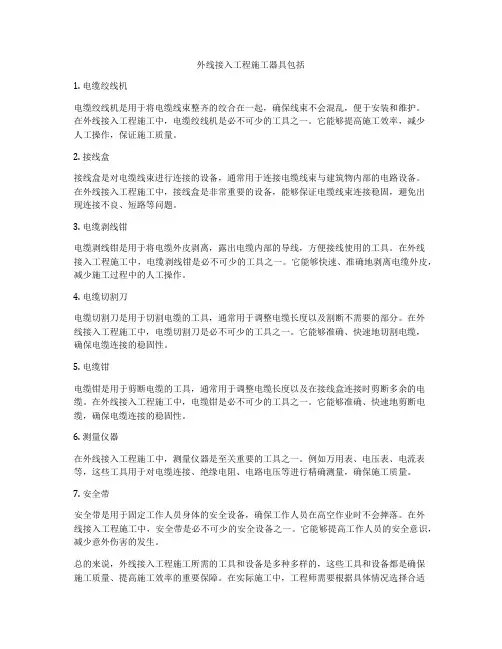

外线接入工程施工器具包括
外线接入工程施工器具包括1. 电缆绞线机电缆绞线机是用于将电缆线束整齐的绞合在一起，确保线束不会混乱，便于安装和维护。
在外线接入工程施工中，电缆绞线机是必不可少的工具之一。
它能够提高施工效率，减少人工操作，保证施工质量。
2. 接线盒接线盒是对电缆线束进行连接的设备，通常用于连接电缆线束与建筑物内部的电路设备。
在外线接入工程施工中，接线盒是非常重要的设备，能够保证电缆线束连接稳固，避免出现连接不良、短路等问题。
3. 电缆剥线钳电缆剥线钳是用于将电缆外皮剥离，露出电缆内部的导线，方便接线使用的工具。
在外线接入工程施工中，电缆剥线钳是必不可少的工具之一。
它能够快速、准确地剥离电缆外皮，减少施工过程中的人工操作。
4. 电缆切割刀电缆切割刀是用于切割电缆的工具，通常用于调整电缆长度以及割断不需要的部分。
在外线接入工程施工中，电缆切割刀是必不可少的工具之一。
它能够准确、快速地切割电缆，确保电缆连接的稳固性。
5. 电缆钳电缆钳是用于剪断电缆的工具，通常用于调整电缆长度以及在接线盒连接时剪断多余的电缆。
在外线接入工程施工中，电缆钳是必不可少的工具之一。
它能够准确、快速地剪断电缆，确保电缆连接的稳固性。
6. 测量仪器在外线接入工程施工中，测量仪器是至关重要的工具之一。
例如万用表、电压表、电流表等，这些工具用于对电缆连接、绝缘电阻、电路电压等进行精确测量，确保施工质量。
7. 安全带安全带是用于固定工作人员身体的安全设备，确保工作人员在高空作业时不会摔落。
在外线接入工程施工中，安全带是必不可少的安全设备之一。
它能够提高工作人员的安全意识，减少意外伤害的发生。
总的来说，外线接入工程施工所需的工具和设备是多种多样的，这些工具和设备都是确保施工质量、提高施工效率的重要保障。
在实际施工中，工程师需要根据具体情况选择合适的工具和设备，合理规划施工流程，确保施工顺利进行。
同时，施工人员需要严格遵守安全规定，佩戴好安全设备，确保施工过程中的安全和稳定。
变电站主要电气设备简介
——隔离电源：电气设备检修时，用隔离开关 将需要检修的电气设备与带电的电源隔离，形 成明显可见的断开点，以保证检修人员和设备 的安全。
——倒换线路或母线：用隔离开关将电气设备 或线路从一组母线切换到另一组母线上。
——关合与开断小电流电路：关合和开断电压 互感器、避雷器电路；电容电流；空载电力线 路；空载变压器等。
变压器工作原理
变压器分类
用途：升压变压器、降压变压器；
相数：单相变压器和三相变压器；
线圈数：双线圈变压器、三线圈变压器和自 耦变压器；
铁心结构：心式变压器和组式变压器；
调式变压器和干式 变压器等；
容量大小：小型变压器、中型变压器、大型 变压器和特大型变压器。
隔离开关基本知识
2、对隔离开关的基本要求：
具有明显的断点。 应有可靠的绝缘。 具有足够的热稳定、动稳定。 操作性能好。 结构简单、动作可靠。 带接地刀闸的隔离开关必须装设连锁机构。
隔离开关基本知识
3．隔离开关的技术参数和型号
额定电压（kV） 最高工作电压（kV） 额定电流（A） 热稳定电流（kA） 极限通过电流峰值（kA）
➢第1部分表示相数。 D—单相（或强迫导向）；S—三相 ➢第2部分表示冷却方式。 J—油浸自冷；F—油浸风冷； FP—强迫油循环风冷； SP—强迫油循环水冷。 ➢第3部分表示电压级数。 S—三级电压；无S表示两级电压 ➢其他：O—全绝缘；L—铝线圈或防雷；O—自耦（在首位 时表示降压自耦，在末位时表示升压自耦）；Z—有载调压； TH—湿热带（防护类型代号）；TA—干热带（防护类型代 号）
变压器原理图（图3-1）
500kV电压等级变压器一般使用单 相自耦变压器，220kV及以下一般 使用三相三绕组变压器。冷却型式 主要为强迫油循环风冷。
10千伏配电线路常见故障原因及预防
10千伏配电线路常见故障原因及预防
10千伏配电线路是电力系统中比较常见的一种线路形式，但是在使用过程中也会出现一些故障。
下面将介绍10千伏配电线路常见的故障原因以及预防措施。
一、短路故障
1. 故障原因：10千伏配电线路的短路故障可能是由于设备的绝缘失效、外部物体击穿绝缘等原因导致的。
2. 预防措施：定期进行设备的绝缘测试，及时更换老化的绝缘材料，并严格按照规定的操作程序进行线路维护和运行。
二、接地故障
2. 预防措施：定期检查线路的接地电阻情况，及时修复松动的地线，保证接地电阻在正常范围内。
三、绝缘老化故障
四、外部物体侵入故障
2. 预防措施：定期清理线路周围的杂草和树枝，采取防鸟措施，确保线路不受外部物体侵入。
五、设备过载故障
六、雷击故障
2. 预防措施：在电力系统中采取防雷措施，例如安装避雷针、避雷线等设备，保护线路不受雷击影响。
七、维护保养不到位故障
2. 预防措施：加强线路设备的定期维护保养工作，制定合理的维护计划，确保设备的正常运行。
八、施工质量问题
2. 预防措施：加强施工现场管理，规范施工作业流程，确保施工质量符合相关标准要求。
在预防10千伏配电线路故障的过程中，需要采取一系列的综合措施，例如做好设备维护保养、加强线路的巡视检查、做好防雷措施、加强施工质量管理等。
只有做好了这些方面的工作，才能够有效地预防和减少10千伏配电线路故障的发生。
电气施工图中配电箱AL.
电气施工图中配电箱AL/PL是什么意思，为什么？我知道AL代表照明配电箱。
但为什么这么标志。
而有的还标志为XM等。
有没有文字符号对照表在电气施工图中，AL表示照明配电箱；AP表示动力配电箱。
GB 7159 《电气技术中的文字符号制订通则》中，A表示组件或部件，L、P与GB 7159无关，是对A的限定，L—Light（照明）；P—Power（动力）。
X表示端子、插头、插座等。
XM的含义要看图纸才能确定。
02，电气施工图配电箱名字ALE,AP,ALR,APES,APS,APQ,APN,APE,CZX,AL,APEZ,ALXF,ALES,ALEW,APEW,HX麻烦把这些名字说下一般来说ALE是应急照明配电箱柜，双电源进线的；AP是动力配电箱柜，大部分时候是单电源，有时也有双电源，但不参与消防联动；AL是普通正常照明配电箱柜，单电源进线；APE是应急动力配电箱柜，双电源进线，参与消防联动；像ALR、APS、CZX、HX等是设计在前面说的基础上按房间或者所控制设备功能的汉语拼音第一个字母简写，为了编号方便，A表示配电设备（箱、柜）；L表示用于照明类；E表示用于应急（照明）可能就是ALR，热力的，APS,送风机的；CZX，插座箱；HX,户箱等，因为好些汉字生母一样，可以按配电箱所在位置或所控设备对照。
03,电路施工图符号意思含义配电箱系统图中C65N-D/3P 20ALC1-D25 LR2-D13 12~18 YC-4*6 P32-FCL123/WP1 是什么意思，哪位大侠帮忙解释下，谢谢C65N-D/3P:小型断路器，C65应该是西门子的型号，3P为3极;20ALC1-D25：新型交流接触器LR2-D13:热继电器YC-4*6 P32-FC：电缆规格型号及敷设方式L123/WP1：电力线路注：WP1,WL1,WE1 分别为电力线路1，照明线路1，应急线路105,建筑安装配电箱怎么算几模，或几P?配电箱系统图中：是依据自动开关C65N级数？还是回路个数？帮忙详细解释一下。
电气图形符号
高压：FLN36-12、FZN25-12 低压：HL32、INT100
基本定议、符号、示例
• • 压负荷开关主要有6种。 ①固体产气式高压负荷开关：利用开断电弧本 身的能量使弧室的产气材料产生气体来吹灭电弧， 其结构较为简单，适用于35千伏及以下的产品。 • ②压气式高压负荷开关：利用开断过程中活塞 的压气吹灭电弧，其结构也较为简单，适用于35千 伏及以下产品。 • ③压缩空气式高压负荷开关：利用压缩空气吹 灭电弧，能开断较大的电流，其结构较为复杂，适 用于60千伏及以上的产品。 • ④SF6式高压负荷开关:利用SF6气体灭弧，其开 断电流大，开断电容电流性能好，但结构较为复杂， 适用于35千伏及以上产品。 • ⑤油浸式高压负荷开关：利用电弧本身能量使 电弧周围的油分解气化并冷却熄灭电弧，其结构较 为简单，但重量大，适用于35千伏及以下的户外产 品。 • ⑥真空式高压负荷开关：利用真空介质灭弧， 电寿命长，相对价格较高，适用于220千伏及以下的 产品
基本定议、符号、示例
接触器（KM）
• 工业电中利用线圈流过电流产生磁场， 使触头闭合，以达到控制负载的电器。 接触器由电磁系统（铁心，静铁心，电 磁线圈）触头系统（常开触头和常闭触 头）和灭弧装置组成。 原理是当接触器的电磁线圈通电后，会 产生很强的磁场，使静铁心产生电磁吸 力吸引衔铁，并带动触头动作：常闭触 头断开；常开触头闭合，两者是联动的。 当线圈断电时，电磁吸力消失，衔铁在 释放弹簧的作用下释放，使触头复原： 常闭触头闭合；常开触头断开。
基本定议、符号、示例
隔离开关（QS）
• 刀开关又称闸刀开关或隔离开关， 它是手控电器中最简单而使用又 较广泛的一种低压电器. • 刀开关在电路中的作用是：隔离 电源，以确保电路和设备维修的 安全；分断负载，如不频繁地接 通和分断容量不大的低压电路或 直接启动小容量电机。 • 刀开关是带有动触头——闸刀， 并通过它与底座上的静触头—— 刀夹座相楔合（或分离），以接 通（或分断）电路的一种开关。 高压：GN30-12、GN19-12 低压；HD13BX、 HS13BX
建筑设备课件-(10)供电和配电系统
普通高等教育“十一五”国家级规划教材
10.4.1施工现场电力负荷计算
负荷计算的目的是为了合理地选择供配电系统中的导线截面、开关、变压器及保护
设备的型号规格等。由于接在线路上的各种用电设备一般不会同时投入使用，所以线路
上的最大负荷总要小于设备容量的总和。因此，在选择供配电设备时必须对负荷进行统
计计算，通过统计计算得出的负荷值称为计算负荷。
普通高等教育“十一五”国家级规划教材
输电线路通常指35kV及以上电压等级的电力线路，而35kV以下电压等级的电力线路 常称为配电线路，前者构成输电网络，后者构成配电网络。
电力输送设备是由输电线路、变电站和配电线路等组成。输送电能通常采用三相三 线制交流输电方式。 （1）输电线路
采用高压、超高压远距离输电是各国普遍采用的途径。目前我国常用的输电电压等级 有：35KV，110KV，220KV，330KV，500KV等多种。
10.3 高层建筑配电 P176
高层建筑供电电压一般采用10kV，有时也可采用35kV，变压器装机容量大于 5000kVA。为了保证供电可靠性，应至少有两个独立电源，具体数量应视负荷大小及当地 电网条件而定。两路独立电源运行方式，原则上是两路同时供电，互为备用。此外，必要 时还需装设应急备用发电机组。
右上图为两路电源同时工作，当其中一路故障时，由母线联络开关对故障回路供电。 该方案由于增加了母线联络柜和电压互感器柜，变电所的面积也就要增大。这种接线方式 是商用性楼宇、高级宾馆、大型办公楼宇常用的供电方案。当大楼的安装容量大，变压器 台数多时，尤其适宜采用这种方案，因为它能保证较高的供电可靠性。
普通高等教育“十一五”国家级规划教材 当变压器台数较少时，尚可从邻近楼宇高压配电室以放射式向该楼宇变压器供电。 我国目前最常用的主结线方案如图所示，采用两路l0kV独立电源，变压器低压侧采取单母 线分段的方案。对于规模较小的建筑，由于用电量不大，当地获得两个电源又较困难，附 近又有400V的备用电源时，可采用一路10kV电源作为主电源，400V电源作为备用电源的 高供低备主结线方案，如图所示。智能楼宇高压供电只是将高压电源移至大楼附近而已， 大楼内的用电设备仍是以低压为主。
建筑电气技术第章 常用建筑电气设备
建筑电气技术第章常用建筑电气设备建筑电气设备是指在建筑物中用于电力传输、分配、控制、保护和使用的各种电气设备。
建筑电气设备的选择和应用，关系到建筑物的可靠性、安全性、节能性等多项指标。
本章将对常用的建筑电气设备进行简要介绍。
配电系统设备配电系统设备是指用于控制和保护建筑物电力系统的设备，主要包括高压开关柜、中压开关柜、低压开关柜、配电箱、避雷器等。
高压开关柜是控制建筑物高压电线路和变电站设备的关键设备，具有隔离、断路、接通、控制等功能。
中压开关柜可用于中压配电系统，低压开关柜经常用于低压电力配电系统。
配电箱通常安装在建筑物的房间内或楼道上，用于将主分配电线路引入房间。
避雷器则用于保护电气设备免受雷击伤害。
电缆系统设备电缆系统是建筑物内电力分配和传输的主要方式，主要包括电缆、配电盘等。
电缆是将电力传输到各个电气设备的关键部件，因此电缆的安装质量直接关系到建筑物的电力供应可靠性和安全性。
配电盘则是电缆接线和分配的主要设备，配电盘的设计和选用应考虑建筑物内的各种用电设备需求和用电负载情况。
照明系统设备照明系统设备是用于室内室外照明的设备，主要包括灯具、光源、光控设备等。
灯具是建筑物内主要的照明设备，它们通常由灯座、灯罩、灯盖、灯架等组成。
光源是照明设备的核心部件，包括白炽灯、荧光灯、LED灯等。
光控设备可用于室内外自动控制照明亮度，达到方便、节能的效果。
空调系统设备空调系统是建筑物中常用的设备，主要包括风机盘管、空调器、新风系统、空调控制器等。
风机盘管是室内空气调节的主要设备，能够通过水冷或风冷方式将的冷热能源传递到室内。
空调器则是调节空气温度湿度的主要设备之一，广泛应用于家庭和办公室等场合。
新风系统则是将室外空气通过换热器进入室内空间，提高室内空气质量。
空调控制器用于设定空调工作模式和控制空调器的开关。
电梯系统设备电梯系统是建筑物内的重要设施，应安装在建筑物的核心区域，以便于乘客进出。
电梯系统设备主要包括电梯井道、电动机、制动器、门机、驱动轮等。
（完整版）常用电力电缆规格型号
（完整版）常⽤电⼒电缆规格型号聚氯⼄烯绝缘聚氯⼄烯护套电⼒电缆1、⽤途：本产品适⽤于交流50HZ，额定电压0.6/1KV的线路中，供输配电能之⽤。
2、产品标准：GB12706·2-91额定电压35KV及以下铜芯、铝芯塑料绝缘电⼒电缆、聚氯⼄烯绝缘电⼒电缆3、使⽤特性：1）电缆导体的最⾼额定温度为70℃。
2）短路时（最长持续时间不超过5S）电缆导体的最⾼温度不超过160℃。
3）敷设电缆时的环境温度应不低于0℃，最⼩弯曲半径应不⼩于电缆外径的10倍。
4、型号、名称和使⽤范围6、⽣产范围交联聚⼄烯绝缘电⼒电缆1、产品⽤途：本产品适⽤于额定电压（U0/U）为3.6/6⾄26/35KV电⼒线路，供输配电能之⽤。
2、产品标准：GB12706-91额定电压35KV及以下铜芯，铝芯塑料绝缘电⼒电缆。
3、产品使⽤特性：（1）电缆在环境温度不低于0℃条件下敷设时，⽆须预先加温。
电缆的敷设落差不受限制。
（2）电缆线芯长期允许⼯作温度不得超过下列规定：外护层是聚氯⼄烯套的电缆为90℃；外护层是聚⼄烯套的电缆为80℃。
（3）线芯短路时（最长持续5S）温度不得超过250℃（4）电缆敷设时的最⼩弯曲半径规定如下：单芯电缆：20（d+D)±5%；三芯电缆：15（d+D)±5%。
式中：D为电缆的实际外径，d为导体的实际外径。
4、产品型号、名称及使⽤范围注：⼀根或⼆根单芯电缆不允许敷设在铁质管道中。
5、⽣产范围聚氯⼄烯绝缘电线1、⽤途：本产品适⽤于交流额定电压450/750V及以下的动⼒装置的固定敷设。
2、产品标准:GB5023、2-85《额定电压450/750V及以下聚氯⼄烯绝缘电缆（电线）固定敷设⽤电缆（电线)》3、产品使⽤特性：1）额定电压U0/U分为450/750V和300/500V。
2）电缆的长期允许⼯作温度：BV-105型……应不超过105℃；其他型号……应不超过70℃。
3）电缆的敷设温度应不低于0℃；4）电缆的允许弯曲半径为：电缆外径（D）⼩于25mm者……应不⼩于4D；电缆外径（D）为25mm 及以上者……应不⼩于6D4、电缆型号、名称及使⽤范围5、⽣产范围聚氯⼄烯绝缘软电线1、⽤途：本产品适⽤于交流额定电压450/750V及以下的家⽤电器、⼩型电动⼯具、仪器仪表及动⼒照明等装置的连接。
简明变电站图示符号说明(电气识图、电气符号说明)
精心整理第三篇：变电站文字符号和编号一般规定1范围本规定适用于福建省电网110kV及以下变电站电气二次线的各类文字符号和编号。
2引用标准DL5028-93电力工程制图标准DL/T5136-2001火力发电厂、变电所二次接线设计技术规程3总则44.1定义ab）c4.2构成安装单位的符号一般由序号和文字符号组成，格式如下：号仍在业内普遍采用，所以两种符号均可选用，不做强制规定。
5.3举例例如：1LHa、2LHb其中：“1”、“2”为数字序号，表示该设备属于同类设备中的第几个“LH”为文字符号（旧符号），表示该设备属于电流互感器下标“a”、“b”为附加文字符号，表示该设备装设于A相或B相6项目代号6.1定义电气图中每个用图形符号表示的项目，应有能识别其项目种类和提供项目层次关系、实际位置等信息的项目代号。
通过项目代码可以将不同的图或其它技术文件上的图形符号与实际设备一一对应和联系起来。
6.2构成项目代号可分为4个代号段，每个代号段应由前缀符号和字符组成，具体构成如下：a）系统或设备中较高层次项目的代号称为高层代号，高层代号的代码可由字母或数字构成，或由字母加数字组合构成。
字母可按各类系统或成套设备的简化名称或特征选定。
通常相当于原bc规定第5d6.3举例ab明。
c以77.1定义7.2构成7.2.1主标记主标记有从属标记和独立标记两种方式。
从属标记可采用由数字或字母和数字构成的标记。
此标记由导线所连接的端子代号确定，见图7-2。
从属标记多用于屏（柜）、端子箱等内部连接标记。
图7-2两根导线采用从属标记的示例独立标记可采用数字或字母和数字构成的标记，此标记与导线所连接的端子代号无关。
通常用于引出屏（柜）、端子箱的电缆芯线的回路编号。
基本构成为：导线标记（回路标号）中的文字符号不是必需项，数字标号一般不超过4位。
交流回路标号一般带有文字符号（A、B、C、N）用于表示所属相别。
必要时，可在直流回路标号前加文字符号，常用的文字符号见表7-2。
供配电系统 答案
1.衡量电能质量的两个重要指标是什么?答：电压和频率是衡量电能质量的两个重要指标。
2.供配电电压的选择主要取决于什么？为什么提倡提高低压供配电的电压等级？答：供配电电压的选择主要取决于用电负荷的大小和供电距离的长短。
因为，在输送功率一定的情况下，若提高供电电压，就能减少电能损耗，提高用户端电压质量；另一方面，电压等级越高，对设备的绝缘性能要求随之增高，投资费用相应增加。
提倡提高低压供配电的电压等级，目的是为了减少线路的电压损耗，保证远端负荷的电压水平，减小导线截面积和线路投资，增大供配电半径，减少变配电点，简化供配电系统。
同时也是节电的一项有效措施，在世界上已经成为一种发展趋势。
3.对供配电系统的基本要求有哪些？答：用户对供配电系统的基本要求是经济性、安全性和可靠性。
4.供配电系统的负荷如何划分的？答：供配电系统的负荷，按其对供电可靠性的要求，通常分为三级。
其中一级负荷：若对此负荷停电，将会造成人的生命危险及设备损坏，打乱复杂的生产过程，造成重大设备损坏且难以修复，或给国民经济带来极大损失。
二级负荷：若对此种负荷停电，将会造成工厂生产机器部分停止运转，或生产流程紊乱且难以恢复，致使产品大量减产，工厂内部交通停顿，造成一定的经济损失，或使城市居民的正常生活受到影响。
三级负荷：所有不属于一、二级负荷的其他负荷均属于三级负荷。
5.什么叫电气间距？答：为保证供配电系统运行中电气设备及人员的安全和检修维护工作及搬运的方便，供配电装置中的带电导体的相间、导体相对地面之间都应有一定的距离，以保证设备运行或过电压时空气绝缘不会被击穿，这个距离称为电气间距。
6.变压器在供配电技术中起什么用途？在电力系统中，变压器占有极其重要的地位。
在供配电技术中的主要用途表现在以下两点：电能供出电能时，利用变压器升高发电机的出口电压，以减少线路中的能量损耗和提高电能利用率；向用户分配电能时，又可利用变压器把电压降低，以满足用户的需要和提高用电的安全性。
电气工程常用材料及设备
第二节绝缘材料
电工绝缘材料分有机绝缘材料和无机绝缘材料。 （1）有机绝缘材料 常用的有机绝缘材料多用于制造绝缘漆和绕组导线的绝缘物，如树脂，橡胶，塑料，棉纱，
纸，麻，蚕丝，石油等。 （2）无机绝缘材料 无机绝缘材料多用作电机和电器的绕组绝缘，开关的底板及绝缘子等，如云母，大理石，
电器的触头间便会产生电弧。 电弧是高温高导电率的游离气体，它不仅对触头有很大的破坏 作用，而且使断开电路的时间延长。
灭弧室是盆状的，底部有孔，动触头在孔中穿过，与静触头接触形成导电通路。其特 点为： (1)电弧被磁场控制在灭弧室内，不会把其他部件烧坏。 (2)电弧的高速旋转使灭弧室烧损不集中在一个部位，使用寿命增长。 (3)电流大时，灭弧能力强，电流小时，能力小。不产生截流现象。 (4)灭弧室结构简单，体积小，可使开关体积缩小，制造方便，成本低。
配线常用的管材有金属管和塑料管等。
（二）塑料管
建筑电气工程常用的塑料管有三种：硬质塑料管（），半硬质塑料管和软塑料。
（１） 塑料管
塑料管常用于民用建筑或室内有酸，碱腐蚀性介质的场所。环境温度在40度以上的高温
场所不应使用，在发生有机械冲击，碰撞，摩擦等易受机械损伤的场所也不应使用。
第三节配线用管材
不带灭弧罩的刀开关只能在无负荷下操作，只能用作隔离开关使用。 带灭弧罩的刀开关，能通断一定的电流，其钢栅片灭弧罩能使负荷电流产生的电弧有效 地熄灭。
第四节低压一次设备
（三）低压负荷开关 低压负荷开关是由带灭弧装置的刀开关与熔断器串联组合而成，外装有封闭式铁壳与开启
式胶盒两种，拥有带灭弧罩开关盒熔断器两种功能，既能带负荷操作，又能进行短路保护。
电工常识知识点
维修电工初级一、名称解释：１、三相交流电：由三个频率相同、电势振幅相等、相位差互差120 °角的交流电路组成的电力系统，叫三相交流电。
２、一次设备：直接与生产电能和输配电有关的设备称为一次设备。
包括各种高压断路器、隔离开关、母线、电力电缆、电压互感器、电流互感器、电抗器、避雷器、消弧线圈、并联电容器及高压熔断器等。
３、二次设备：对一次设备进行监视、测量、操纵控制和保护作用的辅助设备。
如各种继电器、信号装置、测量仪表、录波记录装置以及遥测、遥信装置和各种控制电缆、小母线等。
４、高压断路器：又称高压开关，它不仅可以切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时，通过继电保护装置的作用，切断过负荷电流和短路电流。
它具有相当完善的灭弧结构和足够的断流能力。
５、负荷开关：负荷开关的构造和隔离开关相似，只是加装了简单的灭弧装置。
它也是有一个明显的断开点，有一定的断流能力，可以带负荷操作，但不能直接断开短路电流，如果需要，要依靠与它串接的高压熔断器来实现。
６、空气断路器（自动开关）：是用手动（或电动）合闸，用锁扣保持合闸位置，由脱扣机构作用于跳闸并具有灭弧装置的低压开关，目前被广泛用于 500V 以下的交、直流装置中，当电路内发生过负荷、短路、电压降低或消失时，能自动切断电路。
７、电缆：由芯线（导电部分）、外加绝缘层和保护层三部分组成的电线称为电缆。
８、母线：电气母线是汇集和分配电能的通路设备，它决定了配电装置设备的数量，并表明以什么方式来连接发电机、变压器和线路，以及怎样与系统连接来完成输配电任务。
９、电流互感器：又称仪用变流器，是一种将大电流变成小电流的仪器。
10、变压器：一种静止的电气设备，是用来将某一数值的交流电压变成频率相同的另一种或几种数值不同的交流电压的设备。
11、高压验电笔：用来检查高压网络变配电设备、架空线、电缆是否带电的工具。
12、接地线：是为了在已停电的设备和线路上意外地出现电压时保证工作人员的重要工具。
配电线路运行与检修(第一章))
第一章配电线路基础南方电网公司姚启伦目的和意义：通过配电系统的培训，让学员了解配电线路的组成，架空线路的杆塔、导线、金具以及拉线制作等，以对配电网有一个基本的认识。
第一节配电线路概况电能的生产来源于发电厂，发电厂对发出的电能通过升压变压器将电压由10KV升高到35-500KV，然后经电力线路输送到电力网，电力线路是供电系统中的重要组成部分，担负着输送电能和分配电能的重要任务。
电力系统见图1-1。
图1-1 电力系统结构图图1-1 电力系统示意图从输电网或地区发电厂接受电能，通过配电设施就地或逐级直接与用户相连并向用户分配电能的电力网络称为配电网，全部各级电压的配电网又称配电系统。
配电系统由变电站、高压配电线路、配电变压器、低压配电线路以及相应的控制保护设备组成。
根据电压等级的不同，可分为高压配电网（35kV—110Kv）、中压配电网（3、6、10、20kV）和低压配电网（380/220V）。
对各级电压的配电网统称为配电系统。
根据供电区域及地理特征的不同，可分为城市配电网及农村配电网。
根据配电线路的不同，又可分为架空配电网、电缆配电网及架空电缆混合配电网。
配电线路的配电设施主要包括配电线路、配电变压器、开闭所、小区变电室、环网柜、分支箱等。
本章所述的为中低压配电网。
一、架空配电网沿空中走廊架设，需要杆塔支持，每条线路的分段点设置单台开关（多为柱上）。
为了有效的利用架空走廊，在城市市区主要采用同杆并架方式。
有双回、四回同杆并架；也有10kV、380V上下排同杆并架。
架空线路按在网络的位置分主干线路和分支线路，在主干线路中间可以直接“T”接成分支线路（大分支线路），在分支线路中间可以直接“T”接又形成分支线路（小分支线路）。
主干线和较大的分支线应装设分段开关。
主干线路的导线截面一般为120-240mm2，分支线截面一般不少于70mm2。
中压架空线路最常见的有放射式和环网式两类。
农村、山区中架空线路由于负荷密度较少、分散，供电线路长，导线截面积较少，大多部具备与其它电源联络的条件，一般采用树枝状放射式供电。
电气符号含义[1]
![电气符号含义[1]](https://img.taocdn.com/s3/m/d340c52658fb770bf78a5515.png)
01，电气施工图中配电箱AL/PL是什么意思，为什么？我知道AL代表照明配电箱。
PL代表动力配电箱。
但为什么这么标志。
而有的还标志为XM等。
有没有文字符号对照表在电气施工图中，AL表示照明配电箱；AP表示动力配电箱。
GB 7159 《电气技术中的文字符号制订通则》中，A表示组件或部件，L、P与GB 7159无关，是对A的限定，L—Light（照明）；P—Power（动力）。
X表示端子、插头、插座等。
XM的含义要看图纸才能确定。
动力配电箱一般不用PL表示。
AW是电表箱,AL是照明箱,ALE是应急照明箱,AP是动力配电箱.02，电气施工图配电箱名字ALE,AP,ALR,APES,APS,APQ,APN,APE,CZX,AL,APEZ,ALXF,ALES,ALEW,APEW,HX麻烦把这些名字说下一般来说ALE是应急照明配电箱柜，双电源进线的；AP是动力配电箱柜，大部分时候是单电源，有时也有双电源，但不参与消防联动；AL是普通正常照明配电箱柜，单电源进线；APE是应急动力配电箱柜，双电源进线，参与消防联动；像ALR、APS、CZX、HX等是设计在前面说的基础上按房间或者所控制设备功能的汉语拼音第一个字母简写，为了编号方便，可能就是ALR，热力的，APS,送风机的；CZX，插座箱；HX,户箱等，因为好些汉字生母一样，可以按配电箱所在位置或所控设备对照。
03,电路施工图符号意思含义配电箱系统图中C65N-D/3P 20ALC1-D25 LR2-D13 12~18 YC-4*6 P32-FCL123/WP1 是什么意思，哪位大侠帮忙解释下，谢谢C65N-D/3P:小型断路器，C65应该是西门子的型号，3P为3极;20ALC1-D25：新型交流接触器LR2-D13:热继电器YC-4*6 P32-FC：电缆规格型号及敷设方式L123/WP1：电力线路注：WP1,WL1,WE1 分别为电力线路1，照明线路1，应急线路104,ALE在电气图中指什么设备？图形符号是什么？指应急照明配电箱（有双电源）。
10kV配电线路上常见电气设备介绍
10kV配电线路上常见电气设备介绍1. 高压断路器1.1概述高压断路器（或称高压开关）它不仅可以切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时通过继电器保护装置的作用，切断过负荷电流和短路电流，它具有相当完善的灭弧结构和足够的断流能力，可分为：油断路器（多油断路器、少油断路器）、六氟化硫断路器（SF6断路器）、压缩空气断路器等。
1.2型号表示方法高压断路器的型号是由字母和数字组成，表示如下：1.3 基本参数（1）额定电压它是表征断路器绝缘强度的参数，它是断路器能承受的正常工作线电压。
目前，我国电力系统中断路器采用的额定电压等级为（10KV、35KV、66KV、110KV、220KV、330KV、500KV)。
（2）额定电流它是表征断路器通过长期电流能力的参数，即断路器允许连续长期通过的最大电流。
我国规定额定电流为：200、400、630、（1000）、1250、1600、（1500）、2000、3150、4000、5000、6300、8000、10000、12500、16000、20000A。
（3）额定开断电流它是表征断路器开断能力的参数。
在额定电压下，断路器能保证可靠开断的最大电流，称为额定开断电流，其单位用断路器触头分离瞬间短路电流周期分量有效值的千安数表示。
当断路器在、低于其额定电压的电网中工作时，其开断电流可以增大。
但受灭弧室机械强度的限制，开断电流有一最大值，称为极限开断电流。
我国规定额定开断电流为：1.6、3.15、6.3、8、10、12.5、16、20、25、31.5、40、50、63、80、100kA等。
（4）动稳定电流它是表征断路器通过短时电流能力的参数，反映断路器承受短路电流电动力效应的能力。
断路器在合闸状态下或关合瞬间，允许通过的电流最大峰值，称为电动稳定电流，又称为极限通过电流。
断路器通过动稳定电流时，不能因电动力作用而损坏。
耐受电流，它表明断路器在冲击短路电流作用下，承受电动力的能力。
认识供配电线路中的主要部件及元器件
认识供配电线路中的主要部件及元器件高压供配电线路是由各种高压供配电元器件和设备组合连接而成的，识读高压供配电线路之前，首先需要认识常见的高压供配电设备，了解其功能及其在线路图中的表示方法（对应的线路符号），能够根据线路图中符号识别各种设备名称，并根据不同设备的功能特点，了解其在线路中起到的作用，从而了解整个线路图所表达的内容。
例如，图所示为典型的高压供配电线路（高压变电所的主接线图），首先根据线路图中各符号表示的含义建立起与实物的对应关系。
从图可看出，该高压供配电线路主要由电源输入端（WL）、电力变压器（T1、T2）、电压互感器（TV1）、电流互感器（TA）、多个高压隔离开关（QS1～QS9 等）、多个高压断路器（QF1～QF4 等）、多个高压熔断器（FU1～FU3）以及避雷器（F1～F4），经电缆和两条母线WB1、WB2构成的。
不同的高压供配电线路，所采用的高压供配电设备和数量也不尽相同，要熟悉和掌握高压供配电线路中主要部件的图形符号和文字符号的代表含义，还应了解各部件的功能特点，以便于对线路进行分析识读。
下面介绍几种高压供配电线路中常用的高压电气设备。
（1）高压断路器高压断路器（QF）是高压供配电线路中具有保护功能的开关装置，当高压供配电的负载线路中发生短路故障时，高压断路器会自行断路进行保护。
图2所示为高压供配电线路中常用的高压断路器实物外形及对应的图形符号和文字标识。
高压断路器实物外形及对应的图形符号和文字标识其中，真空断路器主要用于总电源开关，油断路器也可用于高压电源开关，过电流断路器是具有过电流保护功能的开关装置。
（2）高压隔离开关高压隔离开关（QS）用于隔离高压电，保护高压电气设备的安全，需与高压断路器配合使用。
高压隔离开关没有灭弧的功能，因此不能用于会产生电弧的场合（强电流）。
图3所示为高压隔离开关的实物外形及对应的图形符号和文字标识。
高压隔离开关及对应的图形符号和文字标识（3）高压熔断器高压熔断器（FU）是用于保护高压供配电线路中设备安全的装置。
电气基础知识1
26
低压电器
——断路器
S系列塑壳断路器——
27
低压电器
——刀开关、刀熔开关繁地接通和分断电路 只做电气隔离，不能带负荷操作 一般手动操作
负荷开关 可分、合额定电流以内负荷电流， 由熔断器切断故障电流 一般手动操作
OT、OETL负荷开关
28
4
双电源单母线系统
高压系统不允许两台变压器并列运行、两路高压电源不允许并路操作
①、进线（变压器）备自投 一条进线带两段母线，另一条备用
一台主变带两段母线，另一台备用
称暗备用（冷备用）
②、分段备自投 两台主变分裂运行，各带一段母线
两条进线各带一段母线，互为备用
称明备用（热备用）
③、低压侧两台变压器并联运行要符合并联运行条件，变比、结线组、相序、容量等均需一致。
20
内部隔离
形式4b
母线与功能单元隔离，并且 所有的功能单元相互隔离， 也包括作为功能单元组成 部分的外接导体端子
外接导体端子与关联的功能 单元不在同一隔室中，它位 于单独的、隔开的、封闭的 防护空间中或隔室中
21
ABB Uniswitch环网柜 经济实惠型
Uniswitch开关柜是轻便灵活的开关设备，结构简单，操作灵活， 联锁可靠，加之模块化设计和后部泄压通道的设置，使开关柜更具 安全、可靠的性能。
4－溅水
5－防尘
5－喷水
6－尘密
6－猛烈喷水
7－短时间浸水
8－连续浸水
15
内部隔离
形式2a 母线与功能单元隔离 外接导体端子不与母线隔离
16
内部隔离
形式2b 母线与功能单元隔离 外接导体端子与母线隔离
17
内部隔离
形式3a 母线与功能单元隔离，所有 的功能单元相互隔离，外接 导体端子与功能单元隔离， 但端子之间相互不隔离 外接导体端子不与母线隔离
