直驱式永磁同步风力发电机最大功率跟踪的基本控制方法
直驱永磁风力发电机最大功率跟踪技术
直驱永磁风力发电机最大功率跟踪技术摘要：在当前条件下传统能源存在很大缺陷，风能作为新型能源，分布广、无污染。
但自然条件下风速具有强非线性，极易受到环境影响，为获得对风能最高利用率，需要对风机系统进行实时最大功率点跟踪研究，来提高风机输出效率。
关键词：直驱永磁；风力发电；跟踪技术引言：直驱永磁同步发电机在风机与发电机转自之间没有任何耦合工具，因此在运行与维修方面可以省去大量开支。
而D-PMSG风电系统因为环境因素影响极易受风速波动的影响，因此须开展D-PMSG的MPPT的研究。
常规风能MPPT方法为两大类，第一种是最优特性曲线法，包括叶尖速比法、最优转矩（optimal torque,OT）法。
其中，OT法电磁转矩调节平稳，被兆瓦级大型风电机组采用较多。
第二种是寻优法，包括固定步长爬山算法和变步长爬山算法，但该类方法在接近MPP时波动较大，无法精确快速地追踪到MPP。
本文分析D-PMSG基本特性，并研究模糊控制理论，然后提出基于D-PMSG附加模糊控制的MPPT方法，并在Matlab/Simulink中建立仿真模型，得出仿真结果，并与常规的MPPT算法比较，从而证明本文提出方法的优势。
1 系统原理及特性（1）风力机输出特性。
根据Betz理论可知，在自然条件下，风机的输出功率Pw为式（1）。
式中，R为扇叶长度/m,V为风速/（m/s），ρ为空气密度/（kg/m³），λ为叶尖速比，Cp为风能利用系数，ω为风力机的电角速度/（rad/s），λi为中间变量，β为桨距角。
（2）基于模糊控制的最大功率跟踪原理。
由以上公式可得出，当电机转速达到某一特定值时，系统输出功率和风机的风能利用系数都为最大值。
根据BOOST电路原理及特性可知，输入与输出电压关系为式（2）输出电流I d c与负载电流IL o a d的关系为式（3）。
两式整合可得式（4）。
若设电机输出线电压为VL，则Udc为式（5）。
根据上式关系，得出式（6）。
永磁直驱风力发电系统最大功率追踪策略研究
永磁直驱风力发电系统最大功率追踪策略研究孟克其劳;陈虎;钱春震;马建光;道日娜【摘要】功率最大追踪一直作为直驱式永磁同步风力发电系统的核心控制技术。
基于风力机功率输出特性曲线，分析了风力机的工作过程及在不同风速下对应的控制策略。
在额定风速以下时设计了利用转速外环和电流内环相结合的双闭环控制，并结合空间矢量脉宽调制(SVPWM)技术的风力机变速控制方案；在额定风速时设计了利用模糊-PID复合控制器控制的变桨距控制方案。
基于Matlab软件对设计的系统进行理论仿真验证，仿真结果证明所设计功率最大追踪控制策略具有良好的稳态和动态性能。
【期刊名称】《电力系统保护与控制》【年(卷),期】2012(000)022【总页数】6页(P83-87,93)【关键词】风力发电;永磁直驱同步发电机;功率最大追踪;模糊-PID控制【作者】孟克其劳;陈虎;钱春震;马建光;道日娜【作者单位】内蒙古工业大学信息学院,内蒙古呼和浩特 010080;兖州煤业股份有限公司东滩煤矿,山东济宁 273512;兖州煤业股份有限公司济宁三号煤矿,山东济宁 272100;内蒙古工业大学电力学院,内蒙古呼和浩特 010080;内蒙古工业大学电力学院,内蒙古呼和浩特 010080【正文语种】中文【中图分类】TM6410 引言最近几年，我国大力推进风力发电产业的发展，作为清洁能源的一种，注重风电技术的革新，有助于人类更好地利用风能。
现代风力发电机技术面临的挑战主要在于如何进一步提高效率、增加强度、降低成本这三方面[1-3]。
永磁直驱风力发电机(PMSM)由于省去了易磨损的齿轮箱，通过变频器对电网的有功与无功功率进行调节，逐渐受到了科研人员的重视。
风力机的变速变桨距控制策略是风能收集和转换的主要功率调节方式，是保证风机稳定运行的保障。
伴随着风机单机容量和控制需求的增加，拥有该控制技术的变速恒频变桨距型风力机逐渐占据了风力发电机的主导地位。
传统的PID控制的一些优越性能已经在各种工业实践中得到应用，但应用在非线性时变的风力机系统中，PID控制的鲁棒性得不到很好的调节。

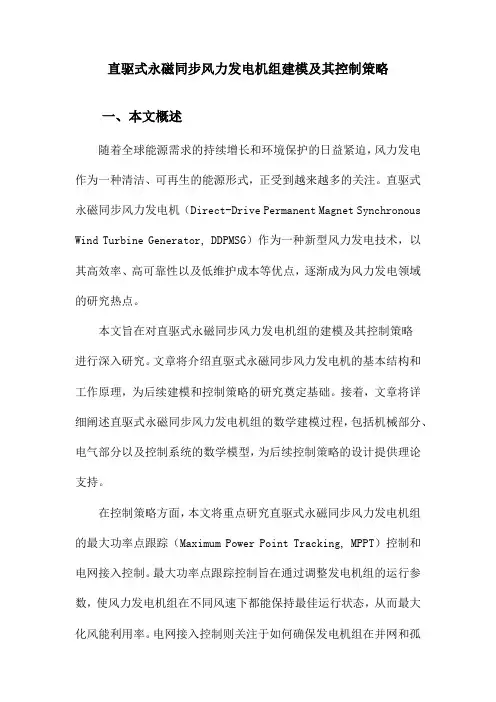

直驱式永磁同步风力发电机组建模及其控制策略
直驱式永磁同步风力发电机组建模及其控制策略一、本文概述随着全球能源需求的持续增长和环境保护的日益紧迫，风力发电作为一种清洁、可再生的能源形式，正受到越来越多的关注。
直驱式永磁同步风力发电机（Direct-Drive Permanent Magnet Synchronous Wind Turbine Generator, DDPMSG）作为一种新型风力发电技术，以其高效率、高可靠性以及低维护成本等优点，逐渐成为风力发电领域的研究热点。
本文旨在对直驱式永磁同步风力发电机组的建模及其控制策略进行深入研究。
文章将介绍直驱式永磁同步风力发电机的基本结构和工作原理，为后续建模和控制策略的研究奠定基础。
接着，文章将详细阐述直驱式永磁同步风力发电机组的数学建模过程，包括机械部分、电气部分以及控制系统的数学模型，为后续控制策略的设计提供理论支持。
在控制策略方面，本文将重点研究直驱式永磁同步风力发电机组的最大功率点跟踪（Maximum Power Point Tracking, MPPT）控制和电网接入控制。
最大功率点跟踪控制旨在通过调整发电机组的运行参数，使风力发电机组在不同风速下都能保持最佳运行状态，从而最大化风能利用率。
电网接入控制则关注于如何确保发电机组在并网和孤岛运行模式下的稳定运行，以及如何在电网故障时实现安全可靠的解列。
本文还将探讨直驱式永磁同步风力发电机组的控制策略优化问题，以提高发电机组的运行效率和稳定性。
通过对控制策略进行优化设计，可以进一步减少风力发电机组的能量损失，提高风电场的整体经济效益。
本文将对直驱式永磁同步风力发电机组的建模及其控制策略进行总结，并展望未来的研究方向和应用前景。
通过本文的研究，可以为直驱式永磁同步风力发电机组的实际应用提供理论指导和技术支持，推动风力发电技术的持续发展和优化。
二、直驱式永磁同步风力发电机组的基本原理直驱式永磁同步风力发电机组（Direct-Drive Permanent Magnet Synchronous Wind Turbine Generator，简称DD-PMSG）是一种将风能直接转换为电能的装置，其基本原理基于风力驱动、机械传动、电磁感应和电力电子控制等多个方面。

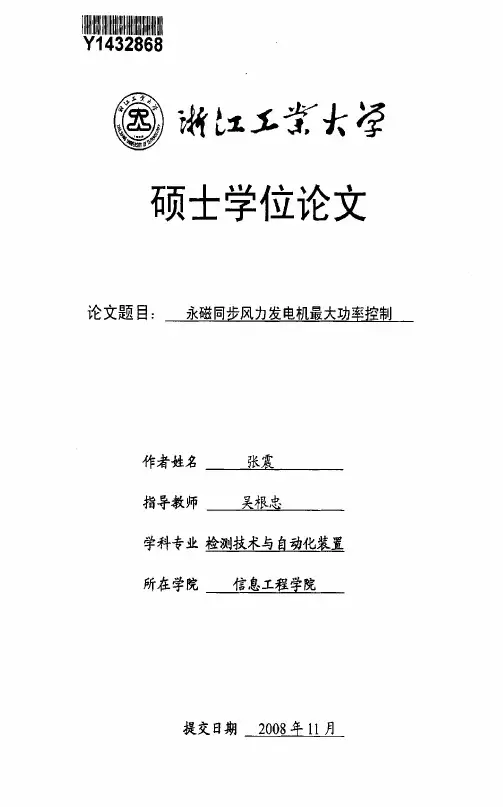

永磁同步风力发电机最大功率控制
ｐｏｗｅｒ ｇｅｎｅｒａｔｉｏｎ ｓｙｓｔｅｍｓ ｈａｖｅ ｂｅｅｎ ｄｅｖｅｌｏｐｅｄ ａｎｄ ｉｍｐｌｅｍｅｎｔｅｄ ｄｕｅ ｔｏ ｔｈｅ ｒｅｎｅｗａｂｉｌｉｔｙ ａｎｄ
ｃｌｅａｎｎｅｓｓ ｏｆ ｗｉｎｄ ｅｎｅｒｇｙ．
Ｔｈｉｓ ｓｔｕｄｙ ｄｅａｌｓ ｗｉｔｌｌ ａ ｖａｒｉａｂｌｅ—ｓｐｅｅｄ ｐｏｗｅｒ ｇｅｎｅｒａｔｉｏｎ ｓｙｓｔｅｍ ｕｓｉｎｇ ｐｅｒｍａｎｅｎｔ ｍｓ ｏｆ ＰＭＳＭ ｉｓ ａｃｈｉｅｖｅｄ ｂｙ ｍａｔｈｅｍａｔｉｃａｌ ｍｏｄｅｌ ｃｏｎｓｉｄｅｒｉｎｇ ｔｈｅ ｃｏｐｐｅｒ ｌｏｓｓ ａｎｄ
ｉｒｏｎ ｌｏｓｓ．Ｂａｓｅｄ ｏｎ ｔｈｅ ｍｏｄｅｌ，ｔｈｅ ｅｆｆｉｃｉｅｎｃｙ—ｏｐｔｉｍｉｚｅｄ ｃｏｎｔｒｏｌ ｉｓ ｐｒｅｓｅｎｔｅｄ ａｎｄ ａｐｐｌｉｅｄ ｔｏ ｗｉｎｄ
ｓｙｎｃｈｒｏｎｏｕｓ ｇｅｎｅｒａｔｏｒ（ＰＭＳＭ）．Ｉｎ ｐａｒｔｉｃｕｌａｒ，ａ ｎｅｗ ＰＭＳＭ ｃｏｎｔｒｏｌ ｓｙｓｔｅｍ ｉｓ ｐｒｏｐｏｓｅｄ ｆｏｒ ｍａｘｉｍａｌｌｙ ｅｆｆｉｃｉｅｎｔ ｕｔｉｌｉｚａｔｉｏｎ ｏｆ ｗｉｎｄ ｅｎｅｒｇｙ ｔｏ ａｓｓｕｒｅ ｍａｘｉｍｕｍ ｏｕｔｐｕｔ．Ｔｈｅ ｒｅｌａｔｉｏｎｓｈｉｐ ｏｆ
利用空气升力的风力机又可进一步细分，按旋转轴方向分成水平轴风力机和垂直轴风 力机。能量驱动链（风轮、主轴、增速箱、发电机）呈水平方向的称为水平轴风力机：能 量驱动链与水平方向垂直的称为垂直轴风力机。垂直轴风力机又被称为达里厄型风力机， 是由法国人ＣｔＪ．Ｍ．Ｄａｒｒｉｅｕｓ于１９２５年发明的。达里厄型风力机不受风向影响，变速箱和发 电机可以安装在地面。但它每次转速改变时，扭矩都有较大的波动，不能自启动，风速大 时调节限速困难。垂直轴风力机从７０年代开始发展，并逐步形成商业化生产。最大的垂 直轴风力机是加拿大生产的，功率达到４．２ＭＷ。８０年代末之后，全球范围内对垂直轴风 力机的研究和发展几乎停止。

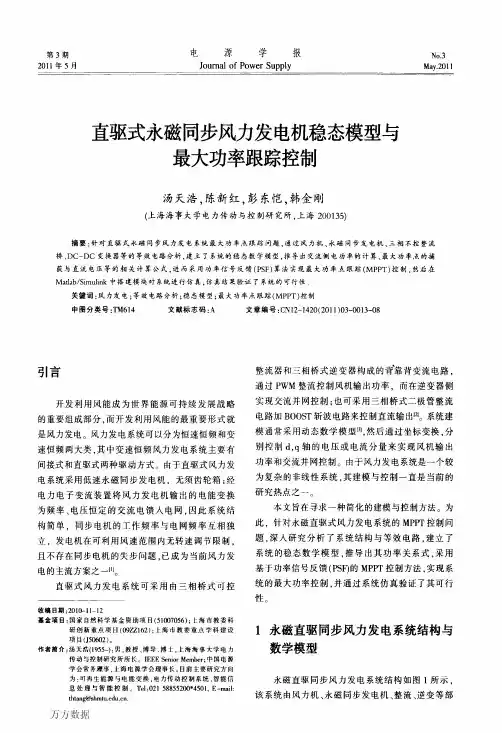

直驱式永磁同步风力发电机稳态模型与最大功率跟踪控制
直驱式永磁同步风力发电机稳态模型与最大功率跟踪控制作者：汤天浩， 陈新红， 彭东恺， 韩金刚， TANG Tian-hao， CHEN Xin-hong， PENG Dong-kai， HAN Jin-gang作者单位：上海海事大学电力传动与控制研究所,上海,200135刊名：电源学报英文刊名：JOURNAL OF POWER SUPPLY年，卷(期)：2011(3)1.陈新红基于最大功率控制(MPPT)的永磁直驱同步风力发电系统研究 20092.R Datta;V T Ranganathan A method of tracking the peak power points for a variable speed wind energy conversion system 2003(01)3.LIU Qihui;HE Yikang;ZHAO Rende The maximal wind energy tracking control of a variable speed constant frequency wind power generation system 2003(20)4.T Tafticht;K Agbossou;A Cheriti Output power maximization of a permanent magnet synchronous generator based stand-alone wind turbine 20065.K Amei A maximum power control of wind generator system using a permanent magnet synchronous generator and a boost chopper circuit 20026.K Tan;S Islam Optimum control strategies in energy conversion of PMSG wind turbine system without mechanical sensors 2004(02)7.Yang SHEN;Mohamed-Fouad BENKHORIS;Nicolas AMELON;Tianhao TANG Modeling of an electricity generation chain using renewable sources 20108.LI Wei;C Abbey;G Joos Control and performance of wind turbine generators based on permanent magnet synchronous machines feeding a diode rectifier 20069.E Spooner;A C Willanmson;G Catto Modular design of permanent-magnet generators for wind turbines 1996(05)本文链接：/Periodical_dyxb201103003.aspx。
直驱永磁同步风电机组的最优功率运行控制
3 N p i1q [ ( L q - L d ) i1d +ψf ]。 2
( 7)
风力发电用永磁同步发电机的永磁体多采用径 向表面式分布 , L d = L q , 此时电磁转矩方程变为 3 ( 8) Te = N p i1qψf 。 2 从上式可以看出 , 永磁同步发电机的电磁转矩 跟定子 q轴电流成正比 ,所以通过调节 i1q即可调节 永磁同步发电机的电磁转矩 , 进而调节永磁同步发 电机和风力机的转速 ,使之跟随风速的变化 ,运行于 最佳叶尖速比状态 。 113 变流器数学模型 发电机侧变流器与电网侧变流器经直流电容相 联 。由于发电机侧变流器与发电机定子直接相联 , 忽略变流器产生的高次谐波分量 , 其数学模型即为 式 ( 5 )所示的定子电压方程 。 网侧变流器采用电压矢量定向原理 , 取 d 轴与 o 电网 a 相电压矢量重合 , q 轴超前 d 轴 90 电角度 ,
中图分类号 : T M 315 文献标志码 : A 文章编号 : 1007- 449X (2009)增 1- 0056- 06
O ptima l power con trol of d irectly2dr iven permanen t magnet synchronous genera tor w i n d turb i ne
[8]
式控制发电机转速 , 受电网变化的影响较大 ; 文献
[ 6 - 7 ]研究了发电机侧变流器采用转速为反馈量 、
机组输出功率为控制对象的功率控制策略 , 这种控 制方式下的桨距角需采用功率反馈 , 容易造成机组 功率输出超过额定值 。 本文利用转子磁场定向原理 , 建立了永磁同步 发电机 dq 坐标系下的数学模型 。根据风力机的运 行特性 ,构建了低风速下以永磁同步发电机输出功 率为反馈量 、 转速为控制对象的最大风能捕获控制 模型 ,高风速下以转速为反馈量 、 桨距角为控制对象 的桨距角控制模型 。控制系统控制风电机组按照风 力机的最优功率曲线实现功率输出 , 其中发电机侧 变流器控制永磁同步发电机的有功功率输出 , 网侧 变流器采用了有功功率和无功功率的解耦控制 , 可 以根据电网需求实现与电网无功功率交换 。利用电 力系统仿真软件 PSCAD / EM TDC 建立了直驱式永 磁同步风电机组电磁暂态模型的仿真系统 , 对两种 典型突变风速下风电机组的动态特性进行了仿真研 究 ,仿真结果验证了所建立模型和最优功率控制方 法的有效性 。
直驱永磁风力发电系统最大功率追踪控制
科技视界Science&Technology VisionScience&Technology Vision科技视界0引言为了完全实现变速风能功率发电系统,发展先进的控制方法在变化风速下俘获风力机的最大功率输出是很重要的。
目前主要有叶尖速比法,功率信号反馈法和登山搜索法来实现对风能的最大跟踪捕获。
其中,功率信号反馈法和登山搜索法需要对风机的固有特性进行测量,增加了系统的运行成本和难度。
本文采用的是最佳叶尖速比法来实现对PMSG最大功率的跟踪控制。
1PMSG的拓扑结构图1PMSG拓扑结构PMSG使用了背靠背形式的双极性PWM变流器并以此当做变流系统的核心,它的结构示意图如上所示,系统的主要内容有传动主轴与风力发电机、双极性PWM变流器、PMSG和其所在的控制系统等,变流系统最主要的部分是双极性的PWM变流器,它的主要构成部分是处于发电机一侧的变流器、电网侧的逆变器和处于直流母线侧的电容。
2最大风能捕获原理风力机所吸收的功率可以通过贝茨理论表示为P=0.5C pρSV3其中:C p—风能利用系数;β—空气密度(Kg/m2);v—风流动速度(m/s);S—桨叶旋转面积(m2)。
叶尖速比λ、桨叶节距角β这两个因素与风能的利用程度有着非常重要的关系。
在λ=ωm R/V,R—风力机桨叶的扫掠半径(m),ωm—风力机机轮的机械角速度(rad/s)。
当β的数值被确定的时候,影响C p的数值的因素只有叶尖速比。
对于某些比较特别的风力机而言,若β值已知情况下,若使风力机风能利用系数(C Pmax)最大,仅有一个最完美恰当的叶速比λopt值与之符合,更重要的是所对应的风机的风能转换程度也达到最高。
3PMSG在三相静止坐标系下的数学模型PMSG定子线圈三相绕组用A、B、C来表示,实验假设定子电压以及定子电流的方向为正,对于装式PMSG三相静止坐标系下的模型,若以A相绕组轴线所代表的方向是正方向,B相绕组滞后于A相120°,C相绕组超前A相绕组120°,转子永磁体产生的磁场最大值用Ψf表示,磁场在空间按正弦规律分布,磁场最大值与A相绕组的轴线夹角为θ。
直驱式永磁同步风力发电系统最大功率控制
直驱式永磁同步风力发电系统最大功率控制【摘要】直驱式永磁同步风力发电系统是一种重要的兆瓦级风电机组，运行效率高、结构简单、可以直接驱动。
直驱式永磁同步风力发电系统的最大功率控制技术直接关系着整个风力发电系统输出的电能质量和运行性能，因此应加大对直驱式永磁同步风力发电系统的研究，采用有效策略，控制直驱式永磁同步风力发电系统最大功率，提高直驱式永磁同步风力发电系统的经济效益和运行安全。
本文简要介绍了直驱式永磁同步风力发电系统，分析了直驱式永磁同步风力发电系统模型建立，阐述了直驱式永磁同步风力发电系统最大功率控制策略。
【关键词】直驱式；永磁同步；风力发电系统；最大功率；控制近年来，我国经济快速发展，常规能源消耗日益剧增，风力作为一种可再生能源，风力发电具有安全可靠、无污染的特点。
直驱式永磁同步风力发电系统内部使用永磁体励磁，不会产生励磁绕组铜损耗，和普通的电励磁式发电机相比，直驱式永磁同步风力发电系统通过风力机来直接驱动发电机，不需要再经过齿轮箱，运行效率较高，有效提高了风力发电机组的可靠性和安全性。
通过研究直驱式永磁同步风力发电系统最大功率控制，实现发电机组的最佳运行。
1 直驱式永磁同步风力发电系统研究直驱式永磁同步风力发电系统主要由逆变、整流、永磁同步发电机、风力机等部分组成，为了简化风力发电系统控制，采用BOOST斩波电路和二极管整流电路作为AC-DC变换器。
为了使直驱式永磁同步风力发电系统运行在较大的风速范围内，最大限度利用风能，需设置DC-DC变换器，将二极管整流脉动直流电通过Boost升压变换器转化为恒压直流电，可适当调整PWM脉冲，调节开关管占空比，实现风力发电系统改变负载的功能，匹配合适的负载阻抗，从而快速捕获最大风能。
图1 直驱式永磁同步风力发电系统电路图2 直驱式永磁同步风力发电系统模型建立分析为了简化直驱式永磁同步风力发电系统分析，采用等效电路法，假设风力发电系统处于稳态条件，建立直驱式永磁同步风力发电系统数学模型。
风力发电系统最大功率追踪控制研究
风力发电系统最大功率追踪控制控制研究本设计风力发电机的最大功率追踪控制（MPPT）系统，通过分析几种MPPT控制策略的特点，选取合适的算法，获得最大功率输出。
本文首先介绍了课题的研究背景及其意义。
其次为了方便实验室研究，开展了模拟风速，以及用直流电动机模拟风力机特性的研究工作。
本文介绍了几种最大功率的控制方法：功率信号反馈法、叶尖转速比控制法、三点比较法、爬山搜索法，重点介绍了爬山搜索法，然后又对比分析了三种爬山搜索。
通过仿真研究，得出改进的变步长爬山搜索法具有跟踪稳定、效率更高的结论。
目录风力发电系统最大功率追踪控制控制研究 (1)1引言 (2)1.1 课题的背景 (2)1.2 风力发电发展情况 (2)1.2.1国外风力发电发展情况 (2)1.2.2 国内风力发电发展情况 (3)1.3 风力发电技术发展状况 (3)1.3.1恒速恒频发电系统 (4)1.3.2变速恒频发电系统 (4)1.4 本文的研究内容及研究意义 (4)1.4.1 本文的研究内容 (4)1.4.2 本文的研究意义 (4)2 风力发电系统的分析与模拟 (5)2.1 风力发电的基本原理 (5)2.1.1 风力发电的基本原理 (5)2.1.2贝茨(Betz)理论[6] (6)2.2 对风速的模拟与仿真 (7)2.3 对风力机的模拟与仿真 (9)2.3.1 风力发电机的空气动力学特性 (9)2.3.2 对风力发电机的模拟与仿真 (10)2.4 直驱永磁同步发电机的模拟与仿真 (13)2.4.1 直驱永磁同步发电机的模拟 (13)2.4.2直驱永磁同步发电机的仿真 (15)2.5 风力发电系统主电路拓扑 (16)2.6 本章总结 (17)3 风力发电系统最大功率追踪方法及仿真研究 (17)3.1 最大风能追踪的控制方法[14] (17)3.1.1 功率信号反馈法 (17)3.1.2 叶尖速比控制法 (17)3.1.3 三点比较法 (18)3.1.4 爬山搜索法 (19)3.2 三种爬山搜索法的分析 (19)3.2.1 传统爬山搜索法 (19)3.2.2 变步长爬山搜索法 (20)3.2.3 改进的爬山搜索法[15] (20)3.3 本章总结 (21)4 风力发电系统最大功率追踪仿真研究 (21)4.1 风力发电系统的仿真 (21)4.2 三种爬山搜索法的MPPT仿真 (22)4.2.1 传统爬山搜索法的MPPT仿真 (22)4.2.2 变步长爬山搜索法的MPPT仿真 (24)4.2.3 改进的变步长爬山搜索法的MPPT仿真 (25)4.3 本章总结 (27)结论 (27)1引言1.1 课题的背景随着世界经济的发展，能源的消耗逐渐增加，同时由于煤炭、石油的大量使用，工业有害物质的排放量与日俱增，并且煤炭、石油等常规能源逐渐枯竭。
小型永磁直驱风力发电系统最大功率跟踪装置及控制方法[发明专利]
![小型永磁直驱风力发电系统最大功率跟踪装置及控制方法[发明专利]](https://img.taocdn.com/s3/m/6863038cf021dd36a32d7375a417866fb84ac02a.png)
(10)申请公布号 (43)申请公布日 2013.12.11C N 103437955 A (21)申请号 201310350059.9(22)申请日 2013.08.13F03D 7/00(2006.01)(71)申请人华北电力大学（保定）地址071003 河北省保定市永华北大街619号(72)发明人刘卫亮 马良玉 刘长良 林永君马进(74)专利代理机构北京众合诚成知识产权代理有限公司 11246代理人陈波(54)发明名称小型永磁直驱风力发电系统最大功率跟踪装置及控制方法(57)摘要本发明公开了风力发电技术领域的一种小型永磁直驱风力发电系统最大功率跟踪装置及控制方法。
其中，装置包括风机、最大功率点跟踪MPPT控制器、整流器、n 个风速传感器、转速传感器、电压传感器、电流传感器、DC-DC 变换器、驱动模块、第一电容、第二电容和负载；通过安装于不同位置的多个风速传感器获取风速向量，并采集大量风速向量-最佳转速的实际样本，利用支持向量机建立风速-最佳转速预测模型。
通过将预测模型与小步长扰动观察法结合进行最大功率跟踪。
本发明提高了跟踪速度、有效的降低扰动过程的功率损失；并且当风机的特性发生变化后，可以通过重新收集样本，训练新的预测模型以保证预测精度。
(51)Int.Cl.权利要求书3页 说明书6页 附图2页(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书3页 说明书6页 附图2页(10)申请公布号CN 103437955 A*CN103437955A*1.一种小型永磁直驱风力发电系统最大功率跟踪装置，其特征在于，所述装置包括风机、最大功率点跟踪MPPT控制器、整流器、n个风速传感器、转速传感器、电压传感器、电流传感器、DC-DC变换器、驱动模块、第一电容、第二电容和负载；其中，所述整流器的三相输入端与风机的三相输出端连接，整流器的单相输出正端与第一电容的正极连接，整流器的单相输出负端接地；第一电容负极接地；所述电压传感器的待测电压输入端与第一电容正极连接，电压传感器待测电压输出端接地；电压传感器的测量信号输出端与最大功率点跟踪MPPT控制器连接；所述电流传感器的待测电流输入端与电压传感器正极连接，电流传感器的待测电流输出端与DC-DC变换器的输入端连接；电流传感器的测量信号输出端与最大功率点跟踪MPPT 控制器连接；所述DC-DC变换器的脉宽调制信号输入端与驱动模块一端连接、驱动模块另外一端与MPPT控制器连接；DC-DC变换器的输出端与第二电容正极连接；第二电容负极接地；所述n个风速传感器的测量信号输出端分别与最大功率点跟踪MPPT控制器连接；所述转速传感器两个输入端与风机三相输出端中的其中两端连接，转速传感器的测量信号输出端与MPPT控制器连接；所述负载一端与第二电容正极连接，负载另外一端接地。
基于直驱式永磁同步风力发电机输出有功功率的控制
基于直驱式永磁同步风力发电机输出有功功率的控制一、控制策略1.基本原理实现最大风能跟踪的要求是在风速变化时及时调整风力机转速，使其始终保持最佳叶尖速比运行，从而可保证系统运行于最佳功率曲线上。
对风力机转速的控制可通过风力机变桨距调节，也可通过控制发电机输出功率进行调节。
由于风力机变桨距调节系统结构复杂，调速精度受限，因此可通过控制发电机输出有功功率调节发电机的电磁转矩，进而调节发电机转速。
由永磁同步发电机的功率关系可知式中Pem 、Pm、P——发电机电磁功率、风力机输出机械功率、机械损耗；P s 、PCus、PFes——发电机定子输出有功功率、定子铜耗、定子铁耗。
为实现最大风能跟踪控制，应根据风力机转速实时计算风力发电机输出的最佳功率指令信号Popt ，令式（7-8）中Pm=Popt，由式（7-3）和式（7-8）可得到发电机的最佳电磁功率和定子有功功率指令为按照有功功率指令控制发电机输出的有功功率可使风力机按式（7-3）的规律实时捕获最大风能，从而实现发电机的最大风能跟踪控制。
2.电机侧变换器控制策略采用永磁同步发电机和双PWM变换器构成发电系统，该系统由永磁同步发电机、电机侧变换器、直流侧电容和电网侧变换器构成。
电机侧变换器的主要作用是控制发电机输出的有功功率以实现最大风能跟踪控制。
由于直驱式永磁同步发电机多以低速运行，因此可采用多对极表贴式永磁同步发电机。
目前针对该类电机常采用转子磁场定向的矢量控制技术，假设dq坐标系以同步速度旋转，且q 轴超前于d轴，将d轴定位于转子永磁体的磁链方向上，可得到电机的定子电压方程为式中Rs 、Ls——发电机的定子电阻和电感；u sd 、usq、isd、isq——d、q轴定子电压和电流；ωs——同步电角速度；ψ——转子永磁体磁链。
其电磁转矩可表示为式中p——电机极对数。
通常控制定子电流d轴分量为零，由式（7-11）可知，发电机电磁转矩仅与定子电流q轴分量有关。
直驱式永磁同步风力发电系统最大功率追踪控制策略探究
直驱式永磁同步风力发电系统最大功率追踪控制策略探究摘要:在直驱式永磁同步风力发电系统运行的过程中，对其最大功率进行追踪控制是掌握其实时状态的重要工作。
本文将对直驱式永磁同步风力发电系统最大功率进行分析，并探讨其追踪控制的策略。
关键词:直驱式永磁同步风力发电最大功率追踪一、最大功率的追踪原理（一）风力机的输出特性风力机叶片的半径用r表示，ρ则代表着空气的密度，v是实际测得的风速。
则能用以下的函数关系来表示风力机轴上的机械功率输出：式（4）中风力机输出的机械功率与转速之间的关系称为最佳功率曲线，而在式（5）中机械转矩与转速呈现出的函数变化关系则是最佳转矩曲线。
在风速保持不变的情况下风力机保持最大功率的稳定运行，叶尖线边缘瞬时速度将能与风速保持式（3）的函数关系，也就是说此时的风力机叶尖速比处于最佳，而最佳功率曲线和最佳转矩曲线分别在此时满足式（4）和式（5）。
在风力机运行时风速不稳定的状况下，风力机所提供的机械功率输出、机械转矩和最佳功率、最佳转矩曲线可以用图2来表示（二）最大功率追踪原理及具体实现方案在图2（b）所表示的函数中，通过人为的办法对发电机的运行状态进行调节，使转矩和转速在一定条件下跟式（5）中的函数关系保持一致，系统将能在风力机转矩特性与发电机机械特性的交点处达到平衡。
图2（b）中的A、B、C、D四个点分别代表不同风速下风力机的最大输出功率，而风力机在这时的叶尖速比处于最佳，并且这四个平衡点处于稳定状态，满足以下公式：对功率进行控制。
由于实际操作不能准确地测定发电机能从轴上得到多少能量，所以一般会以并网条件下的有功功率作为这个值，并通过控制有功功率来完成对发电机的功率控制。
而在发电机工作的过程中，会因为自身克服阻力而产生能量的损耗，而这些损耗很难计算却又不能忽略不计，所以实际测定会出现较大偏差。
对转矩进行控制。
在实际的操作中，不论是对功率进行控制还是对转速进行控制，都要通过改变转矩来完成。
直驱型风力发电系统最大功率点跟踪控制策略的研究
直驱型风力发电系统最大功率点跟踪控制策略的研究张巍伟【摘要】风能具有随机性和突变性的特点,而风力机又受限于其机械强度,不易实现最大风能的捕获.以直驱型风力发电系统为例,对实现最大风能捕获的基本方法进行了论述.【期刊名称】《天津科技》【年(卷),期】2014(041)006【总页数】3页(P65-67)【关键词】风力发电;直驱型;风力机;永磁同步电机【作者】张巍伟【作者单位】天津环通电子工程有限公司天津300457【正文语种】中文【中图分类】TK83伴随着科技的快速发展，发电机技术、电力电子技术以及软件开发应用技术被应用到风力发电中，进一步推动了风力发电技术的革新。
目前，以双馈型风力发电和直驱型风力发电为典型代表的变速恒频风力发电技术因其可以实现风能的最大功率跟踪成为当今风力发电技术的主流。
双馈型风力发电系统是由风力机、异步发电机、增速齿轮箱以及变流器等主要部件构成的。
双馈型风力发电系统的结构简图如图1所示。
当风速达到风力机的启动风速时，风力机吸收风能并转换成机械能，驱动风机转轴旋转。
风机转轴与增速齿轮箱转轴相连，经过一定的升速控制后达到发电机运行所需转速，发电机产生电能。
当风力发电系统与电网并联时，通常要求发电机发出的电能频率与电网频率保持一致，这就需要将发电机定子与变流器连接，经过变流转换后产生符合电网要求的电能输入电网。
同时，发电机的转子也要与变流器相连，以保证发电机在超过同步转速时，转子也处于发电状态。
这就是双馈型风力发电系统的基本工作原理。
双馈型风力发电系统通常采用交流励磁异步发电机，由于该发电机的励磁频率与转子转速有关，这就使双馈型发电机的结构不同于普通异步发电机。
与普通异步发电机相比，该电机在转子绕组上加有集电环和电刷，这种结构使它具有异步电机的某些特性而又不完全相同。
1.1 双馈型风力发电系统的优点①该系统对变流系统加上适当的控制策略，可实现对机侧输出的有功功率和无功功率的解耦控制。
直驱永磁同步风力发电机的最佳风能跟踪控制
直驱永磁同步风力发电机的最佳风能跟踪控制摘要：相比双馈交流的励磁发电系统来说，采用直驱永磁发电系统其结构比较简单，而且具有较高的运行可靠性，在本研究中使用双脉宽调制变换器，将其作为直驱永磁发电机并网电路，并且能够结合风力机发电机等运行特点，提出最佳功率条件下的发电机风能有效控制策略，构建双脉宽调制变换器的直驱永磁风力发电系统，通过结果表明，该控制策略具有一定的安全性，可靠性，能够对最大风能实现跟踪控制，并且能够对有功无功功率采用独立控制的方式。
关键字：直驱永磁；同步风力发电机；最佳风能跟踪；控制近年来，对于风力发电技术以及可再生能源发电技术来说得到了快速发展，尤其对于变速恒频风力发电来说是目前国内外风力发电的研究重点，主流变速恒频风电机组采用双馈交流励磁系统，该系统可实现有功、无功解耦有效控制，变速恒频发电最佳风能获取控制等，但由于在使用该系统时需要借助发电机和风力机，且在双馈电机存在滑环、电刷时，整体系统构造比较复杂，从一定程度上会降低系统在发电中的有效率以及运行可靠性。
随风电机组容量提升，为能够解决风力发电过程中的安全性问题，可以使用直驱永磁风力发电系统，在该系统中利用无刷永磁同步发电机，能够与风力机直接相连，利用这种全容量变频器进一步实现并网发电。
过去研究学者针对直驱永磁风力发电机并网控制进行了深入分析，采用不可控整流可控逆变作为并网电路，进一步可实现对用直驱永磁风力发电机最大风能控制和速度传感器的有效控制，具有低成本，控制方法较简单等特点，然而无法直接进行发电机转矩具有效控制，一旦出现动态响应较慢时，无法实现发电系统自动，并且无法控制整流，增加发电机电子谐波电流，也会加大电机运行中的能量损耗。
在本研究中结合风力机的特点，采取最佳功率给定风能跟踪控制策略用于支取用词，同步分类系统中，在发电机并网电路中采用双脉宽调制变换器，通过对变换器进行控制进一步实现最大风能发电机，获取可实现功率因素的有效调整，在构建双脉宽调制变换器基础上的直驱永磁风力发电系统，并通过实验研究证明该策略的可操作性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直驱式永磁同步风力发电机最大功率跟踪的基本控制方法一、最大风能捕获控制的基本原理
风能作用在风轮上，风能只有一部分可以被风轮吸收。
风力机从风能中捕获的功率P
w
可表示为
式中P
w
——风力机从风能中捕获的风功率；
ρ——空气密度；
A——风力机扫风面积；
v——风速；
C p ——风力机的风能利用系数。
在桨距角一定的情况下，C
p
是叶尖速比λ的
函数，λ为
式中ω
w
——风力机机械角速度；
R
tur
——风轮半径；
v——风速。
在实际应用中常用风能利用系数C
p
对叶尖速比λ的变化曲线表示该风轮的空气动力特性，如图7-4和图7-5所示。
图7-4 风轮气动特性（C
p-
λ）曲线
图7-5 永磁同步发电机不同转速从短路状态到开路状态的全特性曲线
时就可以获得最大风能利当桨距角一定时，风力机运行于最佳叶尖速比λ
opt
，此时风力机的转换效率最高，即
用系数C
pmax
式中ω
——风力机的最优机械角速度；
opt
λ
——最佳叶尖速比。
opt
成比例调节，以保持λ总在最优。
上式要求风轮机组的转速ω可以随风速v
1
在直驱式永磁同步风力发电系统中，风力发电机与风力机直接相连，风力发电机组的动态特性可以用一个简单的数学模型描述为
——风力发电机组的转动惯量；
式中J
tur
——风力机的气动转矩；
T
tur
T
——风力发电机电磁转矩。
em
为
风力机气动转矩T
tur
其中
式中ρ——空气密度；
β——桨距角；
C
T
——风力机转矩系数；
C
p
——风能利用系数。
稳态时，当风力机运行在一个最佳叶尖速比λ
opt 时，有一个最佳功率系数C
popt
与之对应，且转矩系数C
T =C
popt
/λ
opt
=C
Topt
也为常数，此时捕获的风能为最大，为
式中S——风轮扫风面积。
稳态时，当忽略摩擦阻力转矩，发电机的电磁转矩应该与风力机气动转矩相等，即
式（7-7）是在稳态条件下推导出来的发电机电磁转矩与转速之间的关系，它可以作为用于控制电机转矩的给定值，是发电机转速的函数。
即当风速在额定风速以下时，发电机的电磁转矩按照式（7-12）的关系控制，整个系统就能够实现最大风能的捕获，这就是额定风速以下最大风能捕获的基本原理。
因此，对于某一特定风速，风力发电机应在一个特定的转速下运行才能实现对风能的最大捕获。
在一定风速下，风力发电机的功率曲线上有一最优转速和最大功率点，将不同风速下的最大功率点连接起来可得到最佳功率曲线。
实现最大风能跟踪的要求是在风速变化时及时调整风力发电机转速，使其始终保持最佳叶尖速比运行，从而保证系统运行于最佳功率曲线上。
对风力机转速的控制可通过风力机变桨调节，也可通过控制发电机输出功率进行调节。
二最大风能捕获控制的基本策略
实现最大风能捕获的关键是提高风能利用系数。
这就需要根据风速的变化及时调整风力机的转速，时刻保持叶尖速比为最佳值，实现风力发电机组在变速运行时的最大风能捕获。
目前最大功率点跟踪（Maximum Power Point Tracking，MPPT）的控制策略已经被广泛应用。
根据各种不同MPPT控制策略的特点，把它们划分为以下三种。
1.最佳叶尖速比控制
最佳叶尖速比（Tip Speed Ratio）控制是指随着风速的变化及时调整风力发电机的转速，控制叶尖速比时刻为最佳值。
这种控制方法是实现MTTP最直接的方法，而且计算也十分简单。
但它的缺点是要实时、准确地测量风速和发电机的转速，这就必须要用到转子位置传感器和风速传感器，这些器件不仅增加整个系统的成本，而且也影响系统的稳定性。
2.功率信号回馈控制
功率信号回馈控制策略首先要建立整个风力发电系统在不同风速下的最大功率曲线（常用的是最大输出功率与发电机转速的曲线），然后用所得曲线为参考，在实际运行中根据发电机转速对应找出上述曲线中的最大功率值，并以此对发电机功率进行调节，使发电机运行在最大功率曲线上。
这种控制策略与最佳叶尖速比控制策略相比无需测量实时风速，省去了风速传感器，降低了系统的成本。
但它最大的缺陷在于，由于实际运行情况非常复杂，而根据以往经验绘制最大功率曲线又不能进行实时的修正，因此精准度一般。
3.爬山搜寻控制
根据前两种方法的不足，学者们提出了爬山搜寻控制算法。
这种控制算法无需知道当前的风速，也不用测试不同风速下整个系统的运行特性，只要将一个很小的转速扰动施加到当前稳定的系统，然后根据输出功率的变化情况，通过建立数学最优化模型搜寻出发电机的最佳转速点，以此来调节发电机转速，使输出功率始终在最大功率点附近。
三、发电机转矩给定
在系统中可以通过全功率变流器调节送向电网的功率，利用转速转矩关系控制发电机的转矩给定值，这个转矩给定值是发电机转速的函数，在大多数情况下，这是在额定风速时控制发电机转矩的最好方法。
变速的直驱式永磁同步风力发电
值，应用平方算法可以得到平滑稳定机组在额定风速以下时，为了跟踪最大C
p
的控制。
然而风速变化较快时，由于风轮的转动惯量较大，阻碍转速快速变化，
曲线的峰值上。
另使其不可能跟上风速的变化，所以机组并不一定能工作在C
p
外机组也不宜过快地加减速度，所以大型风力机的风轮气动特性（C
λ）曲线顶
p-
部应该设计得平一些、宽一些。
目前通常多用PI调节器进行λ
的最大功率跟踪。
调节器的增益越高，跟
opt
踪越快，但是会使功率波动太大。
一般来说风力发电机组上的风速传感器不能反映风轮上的真正风速，而永磁同步发电机是一个极好的风速传感器，而且有相应的功率转速以及电压的三维关系曲线（图7-2），风力发电机组工作过程中不难判定工作点的位置。
通过风轮和永磁同步发电机的特性曲线，可以测量风轮前方风速，从而估算出相应工作点，判断叶尖速比λ在高端还是低端，然后通过变流器控制上网功率，进而控制发电机转矩，使其尽快达到所需转速。
