visio2003教程
visio 2003使用指南
12
13 14
在需要对某项步骤进行详细说明时使用
在增加职能部门时使用 在区分流程阶段时使用
二、VISIO的基本操作
流程图创建
1.建立一个新的跨职能流程图： 打开中国石油流程图模板，此时会出现“跨职能流程图”对话框， 我们需要选择以垂直方式出现，再输入所需职能带数目（最高五层）， 勾选包括标题栏选项
二、VISIO的基本操作
三、中国石油流程图的要求
二、VISIO的基本操作
VISIO的基本操作界面及功能
A B CLeabharlann DA 表示菜单和工具栏，使用 方法同word和excel。 B 在打开页面时，会出现最 适当的尺寸、方位、比例、 格线以及刻度等。 C 可以利用格线来把图形排 列整齐。 D 当鼠标指向工具栏上的按 钮时，会在旁边出现一个说 明，显示该按钮的功能。 E 页面左侧表示模具中预设 的图形。 F 在页面标签列中，您可以 快速地新增、删除、更名或 排序页面，按下鼠标右键即 可选择。
2008年9月
VISIO简介
Visio 是 Microsoft Office 系列专业的绘图软件， 属于单独产品，所以即使安装了Office系列软件，仍需 单独安装。 由于 Visio 在绘制流程图方面的简单易学、容易 修订，是大多流程描述工作的首选软件。股份公司体系 建设初期主要依靠Visio软件完成流程图绘制。
单击图形，图形的周围会出现绿色边框，当鼠标移到边框上，会出现
箭头符号表示可以移动的方向。通过这些箭头，可以放大或缩小图形， 还可以调整图形的角度。
二、VISIO的基本操作
文字表述
新增或修改文字 文字部分可用来说明图表中的意义或备注事项。 要在图形中增加文字只需选取该图形，然后直接输入文字即可。
visio 2003使用指南
二、VISIO的基本操作
连线
2、连线的格式 在连线上点击右键，选择“格式－线条”，进入线条编辑页面 ，通过下拉菜单， 对线条的图案、粗细、颜色、角度、箭头大小、方向等进行修改，集团统一要求黑色。
二、VISIO的基本操作
连线
3、编辑连线上的文字 双击连线，则可以输入/修改连线上的文字：
VISIO 使用指南
E
F
G
二、VISIO的基本操作
内控项目常用图形说明
序号
1
图例
图例说明
活动：简要填列具体施工的工作步骤，如：填写费用报销单
2
流程操作所要依据的集团文件，或引用其他已明确的流程 该图列表示以文本形式存在的文件、制度、表单等，内容为文件、 表单的全称 此图列在存在判断、决策时使用，内容为填列判断的具体事项
3 4
5
表示页索引，内容填列呈上页、接下页
6
用来连接两个工作步骤
二、VISIO的基本操作
内控项目常用图形说明
序号
7 8 9 10 11 12 13
图例
表示流程开始 表示流程结束
图例说明
表示业务流程步骤中存在的风险，标识在存在风险的步骤的左下角， 同时用数字进行编号，如1 表示业务流程步骤中针对风险的控制点，标识在事实控制的步骤的 右下角，编号与风险编号对应，如1.1 在需要对某项步骤进行详细说明时使用 在增加职能部门时使用 在区分流程阶段时使用
一、VISIO的安装 二、VISIO的基本操作 三、流程图的要求
三、流程图的要求
徽标 流程名称 职能带 绘图区 标签
步骤
风险点 控制点
三、流程图的要求
描述要求
流程图：
整体自上而下表示流程发展的时间或逻辑等顺序。 横向代表单位或职能部门。单位顺序从左至右按级别排 序（如：集团公司领导、法务部部门经理、法务部助理）
MicrosoftVisio教程
图1-5 “打开”对话框
3. 保存和关闭绘图文件
在使用Visio 2003工作时，要经常保存文件，以防止突发事件引起的 数据丢失。Visio提供三种保存文件的方法： 单击“常用”工具栏上的“保存”按钮，快速保存绘图 按 Ctrl + S 组合键 执行“文件”—“保存”命令
4. 保护文件
Hale Waihona Puke 1-7 “打印设置”选项卡1.2 Visio 2003的绘图环境
1. 模具与模板
Visio最突出的特点就是为用户提供了大量实用的绘图模板（Template） 和模具（Stencil），使非美术工作者也能绘制出专业的图表。 所谓模具是指与模板相关联的图件或称形状（Shape）的集合，利用模 具中的图件可以迅速生成相应的图形。一般模具位于绘图窗口的左侧，模 具文件的扩展名为. vss 。模具中包含了图件，而图件是指可以用来反复创 建绘图的图形，通过拖动的方式将这些图件添加到绘图页上，可为绘图添 加图形。 Visio模板设置绘图环境，使之适合于特定类型的绘图。模板是一组模 具和绘图页的设置信息，是针对某种特定的绘图任务或样板而组织起来的 一系列主控图形的集合，利用模板可以方便地生成用户所需的图形。使用 模板可确保绘图文件的一致性，这样用户就可以将工作重心放在对绘图页 进行的操作。模板文件的扩展名为.vst。
第2章 基本绘图功能和视图
熟悉了Visio 2003的基本界面、工作环境、页面参数的设 置等很多内容。从这一章开始，将进入Visio 2003应用中最重 要的一个环节---绘图。 在实际工作中有很多地方经常要用到各种各样的图形， Visio 2003是一个相当不错的图表绘制软件，本章将集中介绍 Visio图形的分类、基本的绘图工具和视图调整的常用方法。

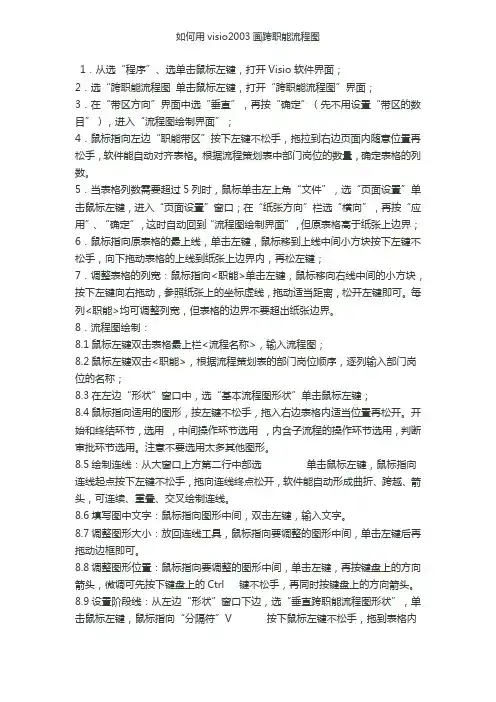

如何用visio2003画跨职能流程图
如何用visio2003画跨职能流程图1．从选“程序”、选单击鼠标左键，打开Visio软件界面；2．选“跨职能流程图单击鼠标左键，打开“跨职能流程图”界面；3．在“带区方向”界面中选“垂直”，再按“确定”（先不用设置“带区的数目”），进入“流程图绘制界面”；4．鼠标指向左边“职能带区”按下左键不松手，拖拉到右边页面内随意位置再松手，软件能自动对齐表格。
根据流程策划表中部门岗位的数量，确定表格的列数。
5．当表格列数需要超过5列时，鼠标单击左上角“文件”，选“页面设置”单击鼠标左键，进入“页面设置”窗口；在“纸张方向”栏选“横向”，再按“应用”、“确定”，这时自动回到“流程图绘制界面”，但原表格高于纸张上边界；6．鼠标指向原表格的最上线，单击左键，鼠标移到上线中间小方块按下左键不松手，向下拖动表格的上线到纸张上边界内，再松左键；7．调整表格的列宽：鼠标指向<职能>单击左键，鼠标移向右线中间的小方块，按下左键向右拖动，参照纸张上的坐标虚线，拖动适当距离，松开左键即可。
每列<职能>均可调整列宽，但表格的边界不要超出纸张边界。
8．流程图绘制：8.1鼠标左键双击表格最上栏<流程名称>，输入流程图；8.2鼠标左键双击<职能>，根据流程策划表的部门岗位顺序，逐列输入部门岗位的名称；8.3在左边“形状”窗口中，选“基本流程图形状”单击鼠标左键；8.4鼠标指向适用的图形，按左键不松手，拖入右边表格内适当位置再松开。
开始和终结环节，选用，中间操作环节选用，内含子流程的操作环节选用，判断审批环节选用。
注意不要选用太多其他图形。
8.5绘制连线：从大窗口上方第二行中部选单击鼠标左键，鼠标指向连线起点按下左键不松手，拖向连线终点松开，软件能自动形成曲折、跨越、箭头，可连续、重叠、交叉绘制连线。
8.6填写图中文字：鼠标指向图形中间，双击左键，输入文字。
8.7调整图形大小：放回连线工具，鼠标指向要调整的图形中间，单击左键后再拖动边框即可。
Visio2003入门精
打开模板。 添加形状。 删除形状。 查找形状。
打开模板
使用模板开始创建 Microsoft Office Visio 图表。 模板是一种文件，用于打开包含创建图表所需的 形状的一个或多个模具。模板还包含适用于该绘 图类型的样式、设置和工具。
打开一个模板 在“文件”菜单上，指向“新建”，然后单击
使用模具中的连接线连接形状
也可以使用模具中的连接线来连接形状。例如，在框图中， 可以从模具中拖动二维箭头，然后将它们与框相连接。
使用模具中的连接线连接形状 从“形状”窗口内的“基本流程图形状”模具中，拖动
“直线-曲线连接线”，并调整其位置以便连接线无箭头 端的端点 与第一个“进程”形状左侧的连接点 相连接。 当“直线-曲线连接线”端点变为红色 时，说明它已连接 到“进程”形状。另一个端点仍为绿色，因为它尚未与某 个形状连接。 将“直线-曲线连接线”的另一端（箭头端）拖到“判定” 形状左侧的连接点上。 形状相连时，连接线的两个端点 都会变成红色。
注 不能将形状拖回“形状”窗口中的模具 上进行删除。
删除形状 单击图表中的最后一个“进程”形状，然
后按 DELETE 键。
查找形状
可以在其他模具上查找更多的形状。 打开一个模具 在“文件”菜单上，依次指向“形状”、“流程
图”，然后单击“混合流程图形状”。 从“形状”窗口中的“混合流程图形状”模具上，
1、熟悉Visio 2003的工作环境
Visio的功能与特色
Visio的安装
Visio的文件类型
1）绘图文件 (.vsd)
2）模具文件 (.vss)
3）模板文件 (.vst)
4）工作环境文件 (.vsw)

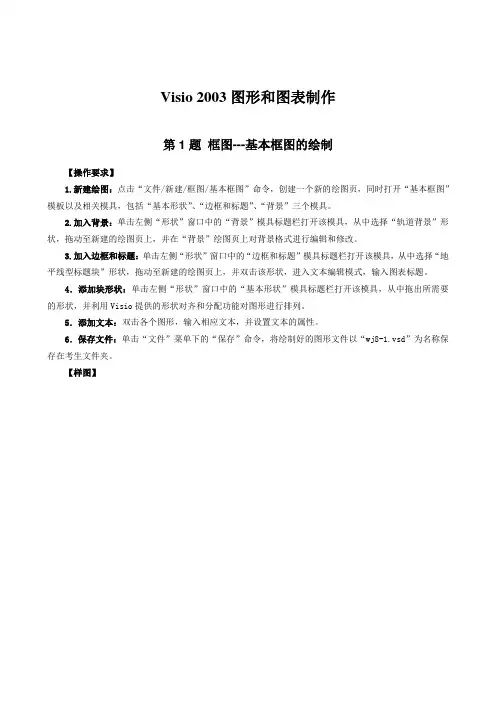

Visio_2003图形和图表制作教程
Visio 2003图形和图表制作第1题框图---基本框图的绘制【操作要求】1.新建绘图：点击“文件/新建/框图/基本框图”命令，创建一个新的绘图页，同时打开“基本框图”模板以及相关模具，包括“基本形状”、“边框和标题”、“背景”三个模具。
2.加入背景：单击左侧“形状”窗口中的“背景”模具标题栏打开该模具，从中选择“轨道背景”形状，拖动至新建的绘图页上，并在“背景”绘图页上对背景格式进行编辑和修改。
3.加入边框和标题：单击左侧“形状”窗口中的“边框和标题”模具标题栏打开该模具，从中选择“地平线型标题块”形状，拖动至新建的绘图页上，并双击该形状，进入文本编辑模式，输入图表标题。
4．添加块形状：单击左侧“形状”窗口中的“基本形状”模具标题栏打开该模具，从中拖出所需要的形状，并利用Visio提供的形状对齐和分配功能对图形进行排列。
5．添加文本：双击各个图形，输入相应文本，并设置文本的属性。
6．保存文件：单击“文件”菜单下的“保存”命令，将绘制好的图形文件以“wj8-1.vsd”为名称保存在考生文件夹。
【样图】Visio 2003图形和图表制作第2题框图---具有透视效果的框图的绘制【操作要求】1.新建绘图：点击“文件/新建/框图/具有透视效果的框图”命令，创建一个新的绘图页。
该绘图页包括一个“没影点”形状，同时打开“具有透视效果的框图”模板以及相关模具，包括“具有透视效果的块”、“边框和标题”、“背景”三个模具。
2.加入背景：单击左侧“形状”窗口中的“背景”模具标题栏打开该模具，从中选择“Web背景”形状，拖动至新建的绘图页上，并在“背景”绘图页上对背景格式进行编辑和修改。
3.加入边框和标题：单击左侧“形状”窗口中的“边框和标题”模具标题栏打开该模具，从中选择“当代型边框”形状，拖动至新建的绘图页上，并双击该形状，进入文本编辑模式，输入图表标题。
4．添加块形状：单击左侧“形状”窗口中的“具有透视效果的块”模具标题栏打开该模具，从中拖出所需要的形状，并利用Visio提供的形状对齐和分配功能对图形进行排列。
Visio 2003 操作
绘图工具
16
第三章 图工具应用
在绘制图形时按住shift 键 在绘制图形时按住 工具） 工具）
绘制正方形或正圆形
绘图完成后， 可画出正方形和正圆形 （注：绘图完成后，点击指针
指针工具（ 指针工具（功能 拖动图形） ：拖动图形）
ቤተ መጻሕፍቲ ባይዱ
17
14
第三章 图工具应用
图形控制点使用
通过动态连接线进行连接，当靠近时变成红色，就会附着上。 通过动态连接线进行连接，当靠近时变成红色，就会附着上。我们在移动图形时 连接线线是跟着调整的。 ，连接线线是跟着调整的。
15
第三章 图工具应用
Visio 2003 操作教程
2009/07
第一章工作环境说明
Visio工作环境介绍 工作环境介绍 工具栏显示与隐藏 样版图形应用 精准定位 智慧的连接点
2
第一章工作环境说明
Visio工作环境介绍 Visio工作环境介绍
格式工具
第三章 图工具应用
格式菜单——线条 设定线条格式 格式菜单 线条
设定线条格式
18
第三章 图工具应用
点击工具栏右键 设置形状格式
设定图形格式
19
第四章 图形链接
调整图形 使用参考线对齐 图形的链接_动态链接 图形的链接 动态链接 图形的链接_增加链接点 图形的链接 增加链接点 图形的链接_删除链接点 图形的链接 删除链接点
工具栏——连接器工具 下拉 连接点工具。 连接点工具。 增加链接点 工具栏 连接器工具
在选取时按位cfrl 键进行选取。
24
谢谢大家
22
第四章 图形链接
Visio2003使用手册
Microsoft® Office Visio®2003 使用者指南Microsoft Office 商務與技術圖表程式本文件中的資訊 (包含 URL 及其他網際網路網站參考資料) 如有變更恕不另行通知。
除非另有說明，此處所描述之範例公司、組織、產品、人員及事件均屬虛構，並非影射任何真實的公司、組織、產品、人員及事件。
遵守所有適用的著作權法律是使用者的責任。
在不限制任何依著作權本得享有之權利下，未經 Microsoft Corporation 書面許可，貴用戶不得為任何目的使用任何形式或方法 (電子形式、機械形式、影印、記錄或其他方式) 複製或傳送本文件的任何部份，也不得將本文件的任何部份儲存或放入檢索系統 (a retrieval system)。
Microsoft 可能擁有本文件所提及內容中所含之專利權、專利優先權、商標、著作權，或其他智慧財產權。
除非 Microsoft 書面授權合約所明示規定者外，提供本文件並不授予貴用戶上述專利權、商標、著作權或其他智慧財產權。
Microsoft、Active Directory、ActiveX、FoxPro、FrontPage、MS-DOS、Outlook、PowerPoint、ShapeSheet、SmartShapes、Visual Basic、Visual C++、Visual FoxPro、 Visual J++、Visual SourceSafe、Visual Studio、Visio、Win32、Windows和Windows NT 係Microsoft Corporation 在美國及/或其他國家的註冊商標或商標。
Copyright © Microsoft Corporation 1991–2003.著作權所有並保留一切權利。
Portions Copyright ©1996, 1998 Novell, Inc. 著作權所有並保留一切權利。
Visio2003入门(精)

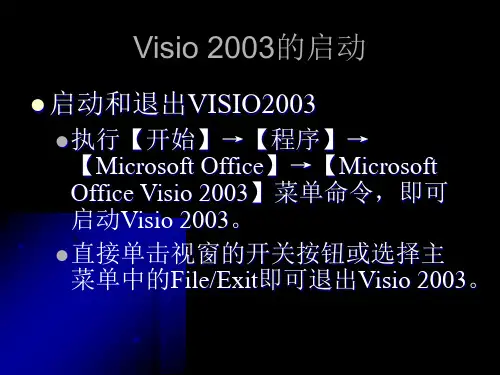

Visio 2003的启动
启动和退出VISIO2003
执行【开始】→【程序】→ 【Microsoft Office】→【Microsoft Office Visio 2003】菜单命令，即可 启动Visio 2003。
Visio的工组环境
2、通用操作规范
模板、模具的使用和形状查找 放大缩小绘图页 ◆ 扫视和缩放窗口 ◆
Ctrl＋鼠标滚动 添加和移动文本 连接形状 设置形状格式
3、共享图表
发布到Web 向其他Office程序添加图表 创建形状、模具和模板mould
4.创建形状、模具和模板
还可以使用工具栏上的“缩放”框与“扫视和缩放”窗口来缩 放绘图页。要打开“扫视和缩放”窗口，请单击“视图”菜单 上的“扫视和缩放窗口”。
移动一个形状
移动形状很容易：只需单击任意形状选择它，然后将它拖到新 的位置。单击形状时将显示选择手柄。
移动一个形状 使用“指针”工具 ，单击“进程(圆形)”形状以选择它。 将“指针”工具放置在“进程(圆形)”形状中心之上。 指针下将
用自定义形状制作公司徽标示例 将自定义形状保存为模具 创建模板 让模板出现在模板列表中
第一讲：开始创建图表
在这一讲中，将开始创建流程图并学习如 何：
打开模板。 添加形状。 删除形状。 查找形状。
打开模板
使用模板开始创建 Microsoft Office Visio 图表。 模板是一种文件，用于打开包含创建图表所需的 形状的一个或多个模具。模板还包含适用于该绘 图类型的样式、设置和工具。
Visio_2003_教程-最新最全版本(精)
流程图标准符号
符 号 名称
端点、中断 进程 判断 文档 流向 数据 联系
含 义
标准流程的开始与结束 ，每一流程图只有一个起点 要执行的处理 决策或判断 以文件的方式输入/输出 表示执行的方向与顺序 表示数据的输入/输出 同一流程图中从一个进程到另一个进程的交叉引用
业务流程图(示例)
组织结构图
Visio 提供了企业中经常使用 的另一种图表——组织结构 图。这里显示了一个示例。 的确，这些线条和形状可使 您很容易地看出组织的管理 结构。但 Visio 真正出彩的 地方在于：您还可以将数据 与图表中的每个形状相关联。 用于形状的数据称为“自定 义属性”。在组织结构图中， 您可以选择一个雇员形状， 然后将个人信息（例如，邮 箱、电话号码和部门）与之 相关联，这样这些数据就成 为结构图的一部分了。
主要内容
1 2 3 4 5 6 Visio 简介 通用操作规范 共享图表 创建形状、模具和模板 生成报表 常见图表类型
1 Visio 简介
1.1
1.2
1.3
关于Visio
绘图环境 介绍
研究方法 Visio 优势 与思路
1.1
关于 Visio
“一图胜千言”。
• 很多时候使用图形比使 用文字能够更好的表达 意思，更容易被其他人 理解。 • Visio是微软公司推出的 一款矢量绘图软件。该 软件提供了一个标准、 易于上手的绘图环境， 并配有整套范围广泛的 模板、形状和先进工具。
XML
6 常见图表类型
业务流程图 组织结构图
项目管理图
因果图 统计、营销 图表
灵感激发图
业务流程图
创建类似这个示例的图表非常容 易。各种形状已为您制作完毕 （在本示例中为流程图中的矩 形）。您要做的全部工作就是将 它们拖放就位，键入一些文本， 然后对其大小稍做调整。 其他需要说明的是：连接各个形 状的线条被称为“连接符”。连 接符可以方便地“粘附”到这些 形状上。当移动某个形状时，连 接符也会移动。
Visio2003使用指南-简易版
调整区域的大小
鼠标放在绿色的块上后，可以向右拉宽 区域的大小
先单击这个区域
增加区域（部门）
鼠标右键点击复 制，在相同位置 再鼠标右键点击 粘贴 先单击这个区域 要减少，鼠标右 键点击剪切，或 者键盘上的 Delete键
输入区域名称（部门名称） 先双击这个区域
再输入名称
选择基本sio2003使用指南
打开程序
打开程序2
打开程序3
选择具体的模板
跨职能流程图
连锁销售额上涨155万！毛利率略微上涨
选择区域（部门数量）
选择垂直方式
夸几个部门就 选择几个带区
跨职能流程图
放大纸张
选择合适 的比例将 纸张放大， 便于画图
纸张方向调整1
纸张方向调整2
调整大区域的大小
单击这个区域
添加箭头
鼠标移到此红块 上，向下拖动到 下面框中的红块 上 鼠标右键单击， 选中{连接线工具}
自动对齐功能
删除图形和箭头
先选中需要删除 的图形或箭头
放大或缩小图形
输入文字
鼠标双击图形即 可输入文字 及修 改文字
常用的流程形状
保存1
保存2
保存类型选择绘图
文件名自定
保存后文件图
最终保存的文件图标
visio2003操作参考
实验2、Visio 2003操作1．目的及内容1.熟悉网络分析方法2.设计简单网络系统3.能用Visio设计网络解决方案。
2．实验环境Visio2000或Visio20033．实验指导Visio让使用者以前所未有的便利性绘制图表，图表能把复杂的想法轻易地以容易理解的方式呈现出来，使人们的沟通及企业的运作更加顺畅。
一．Visio基本操作：1.建立一个新文件，或是选择一个范本。
2.选取左侧各模板中已建好的元件，然后拖曳到工作页面上放开即可。
3.如有需要连结，可在元件间拉上连接的符号，以表现其关联性。
4.接着，您可以直接在元件上键入文字，并下标题说明。
5.最后，您还可以把完成的图表列印出来，或是直接发布到网站上。
6.更多的操作功能如图所示：A 透过按下视图菜单的工具栏，可以设定要展现出来的工具列。
B 选择范本打开页面时，会出现最适当的尺寸、方位、比例、格线以及刻度等。
C 点选工具列上按钮旁边的下拉箭头时，会出现与该钮有关的工具。
D 您可以利用格线来把元件排列整齐。
E 当鼠标指向工具列上的按钮时，会在旁边出现一个说明，显示该按钮的功用。
F 页面左侧各个模版包含预设的元件及格式以供运用。
G 在页面标签列中，可以快速地新增、删除、更名或排序页面，按下鼠标右键即可选择。
H 当鼠标指向左边功能区上的元件时，会出现该元件的说明。
I 如果文件包含很多页，可以利用下方的水平卷动轴来阅览所有的页面。
二．选择所需要的模版在Visio 中，可以用现成的范本来完成想要制作的成品，其方法如下：选择菜单：文件—>新建—>选择绘图类型。
屏幕上会出现有许多现成的范本类型供使用者选择三．连接相关的元件1．在文件菜单中，选择新建－> 选择绘图类型流程图基本流程图。
2．用鼠标在一般工具列的连接器工具图示上按一下。
3．从左边的基本流程图元件模版里，先拖曳进程元件到页面上。
再拖曳判断元件到页面上，元件间会自动建立连接。
重复步骤直到完成流程图为止。
Microsoft-Office-Visio-2003基础教程
1 通用操作Hale Waihona Puke 范1.2 形状、模具及其关系
① “形状”窗口：此窗口包含模具。 ② 模具：模具不是形状。这一点非常重要。模具包含形状。 ③ 形状：在 Visio 中，形状就是一切。但形状不是模具。模具包含形状。
1 通用操作规范
操作规范
➢模板、模具的使用及形状 ➢绘图页的缩放
扫视和缩放窗口 Ctrl+鼠标滚轮
➢添加和移动文本 ➢连接形状 ➢设置形状格式
1.1 使用模板
1 通用操作规范
模板是在启动 Visio 时将看到的绘图类型选项之一。 选择了某个模板后，该模板的模具和形状将出现在“形状”窗口中，随时可供使用。
2 流程图制作方法-跨职能
2.5 打开“基本流程图形状”
2 流程图制作方法-跨职能
2.6 打开“混合流程图形状”
2 流程图制作方法-跨职能
2.7 选择合适的形状，并拖入绘图页中，同时双击每个形状为其添加文字。
2 流程图制作方法-跨职能
2.8 按流程先后顺序连接绘图页中的形状
2 流程图制作方法-跨职能
Visio入门教程 通过查看系统帮助
Visio在线教程：
/bkhtml/c122/
微软官方网站上的Visio教程 /zh-cn /training/CR061832752052.aspx
料 参 考 资
<会计>
<财务总监>
<报销部门负责人>
工期
002 审核签字
否
003
审批通过
visio教程
一、Visio 2003 教程编辑配色方案1.右击页面，然后单击“配色方案”。
2.选择您要修改的自定义配色方案，然后单击“编辑”。
注释您无法编辑内置的配色方案。
3.单击要更改的选项。
4.要将当前文档用作配色方案的模型，请单击“使用当前文档的样式颜色”。
4.单击“确定”两次。
二、关闭编辑文本时的自动缩放功能1.在“工具”菜单上，单击“选项”。
2.单击“常规”选项卡。
3.在“绘图窗口选项”下的“在编辑文本时，字号小于x 磅时自动放大”框中，输入0（零）作为磅值。
三、创建曲线连接线、弯折的连接线或直线连接线，更改单个连接线的外观。
1.右击绘图页上的连接线形状。
2.单击“直角连接线”、“直线连接线”或“曲线连接线”。
更改绘图页上所有连接线的外观1.选择绘图页上的所有连接线。
2.右击绘图页上的连接线形状。
3.单击“直角连接线”、“直线连接线”或“曲线连接线”。
提示：您还可以在“页面设置”对话框（可以从“文件”菜单打开该对话框）中的“布局与排列”选项卡上更改绘图页上连接线的外观、样式和布局。
“样式”和“外观”选项控制绘图页上连接线线条的外观。
四、关于空间规划中的空间和边界使用“空间”形状可以将资源与某个特定区域或办公室相关联，使用“边界”形状可以指定较大的区域（例如部门）。
“空间”形状“空间”形状是空间规划（空间规划：使用空间形状和资源形状来跟踪建筑物中的大致资源位置的绘图。
）的中心；它们用作您的组织中所有资源的容器。
使用“空间”形状可以按单个办公室来跟踪资源。
如果不使用“空间”形状，只能按资源所在的楼层（每一楼层由绘图页表示）来跟踪资源。
将任何资源放置在绘图页之前，请将一个“空间”形状拖到绘图中各个单独的办公室区域上。
如果形状不适合该区域，您可以手动调节形状使其适合该区域。
要向绘图添加“空间”形状，可以采用以下任一方法：?从“资源”模具中拖出“空间”形状。
?导入有关空间的外部数据。
?将办公室包括在矩形轮廓之中，然后使用“指派类别”命令将矩形转换为空间。
