《欧姆定律》试题大全(含答案）一、选择题1．一段铜线的电阻为R，两端电压为U,通过电流强度为I，下列说法中正确的是［ ]A．R由铜线的长度和横截面积决定B．R的大小与U有关C．铜线的电阻对电流通过有阻碍作用D．R的大小与I无关2．两个电阻值完全相等的电阻，若并联后的总电阻是10欧姆，则将它们串联的总电阻是［ ]A．5欧姆 B．10欧姆C．20欧姆D．40欧姆3．一条导线的电阻是R,把它对折分成等长的两段后，再把这两段并联起来使用,这时电阻是［］A。
R/4 B.R/2 C。
R/24．4个电阻，电阻值都是R，把它们并联起来，总电阻是［ ]A．4R B．R/4 C．4/R D．2R5．两条长度相等、截面积不等的同种材料制成的电阻丝，串联在电路中，则粗电阻丝［］A．电流强度较大 B．电流强度较小C．电压较大 D．电压较小6．下面四对并联电阻，总电阻最小的是［］A．两个4Ω B．一个4Ω，一个6ΩC．一个1Ω，一个8Ω D．一个2Ω,一个7Ω7．今有三个电阻，它们的电阻值分别是a欧、b欧、c欧，其中a〉b〉c，当把它们并联相接，总电阻为R，它们的大小关系,下列哪个判断是正确的［］A．c〈R〈b B．b〈R<aC．R可能等于b D．R〈c8．两个电阻值相等的电阻，每个电阻的电阻值为R。
现将其中一个电阻增大,另一个电阻减小，则并联后的总电阻将［］A．大于R B．小于RC．仍等于R D．无法判定9．有一条电阻线，在其两端加1伏特电压时，测得电阻值0。
中考物理《欧姆定律、电功率》专项练习题(附带答案)
中考物理《欧姆定律、电功率》专项练习题(附带答案)一、知识点梳理1.欧姆定律：（1）定义：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
（2）公式：I=U R2.串、并联电路和欧姆定律：串联并联电流I总=I1=I2I总=I1+I2电压U总=U1+U2U总=U1=U2电阻R总=R1+R2R总=R1R2 R1+R23.电功：（1）定义：电能转化为其他形式的能的过程，也可以说是电流做功的过程。
（符号：W）（2）单位：焦耳（J），千瓦时（KW·h）（3）公式：W=UI t W=nNW=Pt（4）变型公式：W=I2Rt W=U2Rt（只适用于纯电阻电路）4.电功率：电功率：表示电流做功的快慢。
（1）电功率用P表示，单位是瓦特，简称瓦，符号是W。
（2）公式：P=W/t P=UI（3）变型公式：P=I2R P=U2R（只适用于纯电阻电路）（4）常考电功率估测：家用空调的电功率约为1000W，洗衣机的电功率约为300W，液晶电视机的电功率约为100W，日光灯的电功率约为40W。
5.串、并联电路电能和电功率的特点：串联并联电能W总=W1+W2电功率P总=P1+P2比值关系U1U2=R1R2=W1W2=P1P2I1I2=R2R1=W1W2=P1P2二、专题练习一、选择题1.英国著名的发明家瓦特，他开辟了人类利用能源、标志着工业革命开始的新时代．后人为了纪念这位伟大的发明家，把下列哪个物理量的单位定为“瓦特”（）A. 电压B. 电流C. 电阻D. 电功率2.关于电流跟电压、电阻关系的正确说法是（）A. 导体中的电流跟导体两端的电压成正比B. 导体中的电流跟导体的电阻成反比C. 在电压一定时，导体中的电流跟这导体的电阻成反比D. 导体的电阻与导体中的电流成反比，跟导体两端的电压成正比3.以下用电器正常工作时的电功率最接近1瓦的是（）A. 白炽灯B. 手电筒C. 电冰箱D. 电饭锅4.如图所示的电路中，电源电压保持不变，R为定值电阻。
九年级物理欧姆定律电功率测试题
图2 图 4 九年级物理欧姆定律、电功率安全用电测试题一、选择题1、有两个电阻R1、R2（R1>R2），图1情况中阻值最大的是【 】2、当温度一定时，比较两根铜导线电阻的大小，下列说法中正确的是【 】 A ．导线较粗的电阻 B ．若它们粗细相同，则导线较长的电阻大 C ．导线较细的电阻 D ．若它们长度相同，则导线较粗的电阻大3、在图2所示的电路中，当开关闭合后，滑动变阻器滑片P 向右移动时，对电表读数的变化，分析正确的是【 】A ．电流表A 、电压表V 1示数都减小，电压表V 2示数增大B ．电流表A 、电压表V 1示数都变大，电压表V 2示数变小C ．电流表A 的示数减小，两电压表示数不变D ．三个电表的示数都不变4.关于电压，下列说法正确的是 【 】A ．电压是形成电流的条件之一B ．电压就是电的压力C ．有电源就一定有电压且有电流D ．有电压就一定能形成电流5、根据欧姆定律可导出公式R ＝U/I ，依此可测定导体的电阻，下列说法中正确的是【 】 A ．导体的电阻与导体两端电压成正比； B ．导体的电阻与导体中的电流成反比；C ．导体的电阻与导体两端的电压成正比，又与导体中的电流成反比；D ．导体的电阻与本身的材料和属性有关，与电压、电流无关6、小明同学使用手电筒时发现小灯泡不亮，在进行检修前，他对造成该现象的直接原因进行了以下几种判断，其中不可能的是【 】 A ．开关处出现短路 B ．电池没电C ．小灯泡接触不良D ．小灯泡灯丝断了 7、电功和电功率的单位分别是 【 】A ．千瓦和千瓦时B ．千瓦和瓦特C ．千瓦时和焦耳D ．焦耳和瓦特8、如图3所示，当滑动变阻器的滑片P 向右移动，接入电路中的电阻值变小的是【 】9、在图4所示的电路中，电源两端的电压为6V 并保持不变，R 1、R 2为两个相同阻值的电阻，开关S 1闭合后，下列说法中正确的【 】A ．开关S 2闭合时，R 2两端的电压为6V ；B ．开关S 2闭合时，R 1两端的电压为3V ；A B C DR 1 R 2 R 1R 1 R 2R 2 图3图5 图7C ．开关S 2断开时，R 1两端的电压为6V ；D ．开关S 2断开时，R 1两端的电压为3V 10、利用如图5所示的电路，测量Rx 的阻值．电源电压保持不变， S 是单刀双掷开关、R ＇是电阻箱、R 0是已知阻值的电阻、R x 是待测电阻．将开关S 拨到a ，电流表的示数为I ；再将开关S 拨到b ，调节电阻箱R ＇的阻值，当电流表的示数为I/2时，读出电阻箱的阻值为R ，则被测电阻Rx 的阻值为【 】A ．0R 3R 2+ B ．R C ．0R R2- D ．00R R R R +11、粗细相同的两根镍铬合金线A 和B ，A 的长度大于B 的长度，将它们串联后接入电路，则通过它们的电流和两端电压的关系是【 】A 、I A ＞IB ，U A =U B B 、I A ＜I B ，U A =U BC 、I A =I B ，U A ＞U BD 、I A =I B ，U A ＜U B12、有一名同学在测量电压时，用的是0~3V 的量程，但记录的读数却是6.5V ，则该同学实际测的电压值是【 】A 、5VB 、2.5VC 、1.3VD 、11.5V 二、填空题13、经验证明，只有不高于_______的电压对人体才是安全的。
中考物理《欧姆定律和电功率》专项练习题(附答案)
中考物理《欧姆定律和电功率》专项练习题(附答案)一、选择题1．如图电路中，电源电压保持不变，闭合开关S，各表均有示数。
当滑动变阻器的滑片P向右移动时，下列说法中正确的是 ( )示数的差值不变A.电流表A示数与电流表A1B．电压表V示数与电流表A示数的比值变大示数的比值变小C．电压表V示数与电流表A1D．电压表V示数与电流表A示数的乘积不变2．如图所示是电阻甲和乙的1-U图象，下列说法中正确的是 ( )A.电阻甲和乙都是阻值不变的电阻=5ΩB．当乙两端电压为2V时，R乙C．甲、乙串联在电路中，当电路电流为0.2 A时，电路的总电压为3VD．甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.4 A3．如图所示电路，电源电压不变，R是定值电阻，将一个“6V 2W”的小灯泡接在a、b两点之间时，小灯泡恰能正常发光；若换一个“12V 8W”的小灯泡接在a、b两点间，不考虑灯丝电阻受温度的影响，则 ( )A.定值电阻R功率变大 B．小灯泡实际功率为2WC．电路中总功率变大 D．定值电阻R两端电压变小4.小桂同学用如图所示的电路探究“一段电路中电流跟电阻的关系”。
在实验过程中，保持滑片不动，当定值电阻R由5Ω更换为10Ω后，为了探究上述问题，他下一步应该采取的操2作是 ( )的滑片，保持电压表示数不变，观察并记A.向左调节滑动变阻器R1录电流表的示数B．换用更精确的电压表进行测量的滑片，保持电压表示数不变，观察并C．向右调节滑动变阻器R1记录电流表的示数D．增加电池的个数，使电源电压变大5．如图所示的电路中，电源的电压保持不变。
闭合开关S，在调节变阻器的滑片P时，发现电压表的示数不变，且接近电源的电压，电流表的示数几乎不变，则下列有关故障的判断正确的是 ( )A.可能是R．发生短路 B．可能是变阻器发生短路C．可能是电流表发生短路 D．可能是开关接触不良6．家庭电路中使用电热水壶时，电灯会变暗。
简化的电路如图所示，设R为干路电线的等效电阻且保持不变，电源电压保持不变，闭合开关S后，下列说法正确的是 ( )A.灯两端的电压变小 B．R两端的电压不变C．电路的总电阻变大 D．电路的总功率不变7．如图所示，从甲地通过两条输电线向乙地的用户供电，若甲地电源电压恒为U，输电线的总电阻为r，当乙地用户用电时，下列说法正确的是 ( )A.用户家里的用电器两端电压等于UB．输电线上消耗的电功率为U2/rC．当用户使用的用电器增多时，输电线上因发热而损失的功率增大D．当用户使用的用电器增多时；用户家里用电器两端电压保持不变8．一块手机电池的背面印有如图所示的一些符号，另外在手机使用说明书上还写有“通话时间3h，待机时间100 h”，则该手机通话和待机时消耗的功率分别约为． ( )A.1.8 W,5.4×10-2 WB.3.6 W,O. 108 WC.6. 48×l03 W,l. 94×l02 WD.0.6 W,l.8×10-2 W9．如图是“探究电流通过导体时产生的热量跟什么因素有关”的实验装置。
欧姆定律-电功率综合测试题及答案

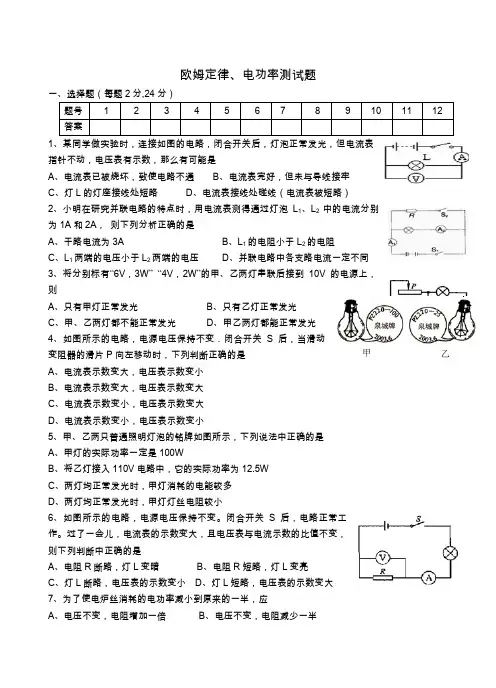

甲 乙欧姆定律、电功率测试题一、选择题（每题2分,24分）1、某同学做实验时，连接如图的电路，闭合开关后，灯泡正常发光，但电流表指针不动，电压表有示数，那么有可能是A 、电流表已被烧坏，致使电路不通B 、电流表完好，但未与导线接牢C 、灯L 的灯座接线处短路D 、电流表接线处碰线（电流表被短路） 2、小明在研究并联电路的特点时，用电流表测得通过灯泡L 1、L 2中的电流分别为1A 和2A ， 则下列分析正确的是A 、干路电流为3AB 、L 1的电阻小于L 2的电阻C 、L 1两端的电压小于L 2两端的电压D 、并联电路中各支路电流一定不同 3、将分别标有“6V ，3W ” “4V ，2W ”的甲、乙两灯串联后接到10V 的电源上，则A 、只有甲灯正常发光B 、只有乙灯正常发光C 、甲、乙两灯都不能正常发光D 、甲乙两灯都能正常发光 4、如图所示的电路，电源电压保持不变．闭合开关S 后，当滑动变阻器的滑片P 向左移动时，下列判断正确的是 A 、电流表示数变大，电压表示数变小 B 、电流表示数变大，电压表示数变大 C 、电流表示数变小，电压表示数变大 D 、电流表示数变小，电压表示数变小5、甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是 A 、甲灯的实际功率一定是100WB 、将乙灯接入110V 电路中，它的实际功率为12.5WC 、两灯均正常发光时，甲灯消耗的电能较多D 、两灯均正常发光时，甲灯灯丝电阻较小6、如图所示的电路，电源电压保持不变。
闭合开关S 后，电路正常工作。
过了一会儿，电流表的示数变大，且电压表与电流示数的比值不变，则下列判断中正确的是A 、电阻R 断路，灯L 变暗B 、电阻R 短路，灯L 变亮C 、灯L 断路，电压表的示数变小D 、灯L 短路，电压表的示数变大 7、为了使电炉丝消耗的电功率减小到原来的一半，应A 、电压不变，电阻增加一倍B 、电压不变，电阻减少一半C 、电阻不变，使电压增加一倍D 、电阻不变，电压减少一半8、电炉工作时，电热丝发红，而连接电炉丝和电源的导线几乎不热，主要原因是 A 、 导线电阻远小于电热丝电阻 B 、导线电阻远大于电热丝电阻 C 、通过导线的电流比电热丝的小 D 、通过导线的电流比电热丝的大。
物理欧姆定律题20套(带答案)及解析【可编辑全文】
可编辑修改精选全文完整版物理欧姆定律题20套(带答案)及解析一、欧姆定律选择题1．如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A. 灯L断路B. 灯L短路C. 变阻器R断路D. 变阻器R 短路【答案】B【解析】【解答】A. 灯L断路时，电压表串联在电路中，会有示数，而电压表的电阻很大，所以电流表无示数，A不符合题意；B. 灯L短路时，电压表同时被短路，不会有示数，此时电路是通路，所以电流表会有示数，B符合题意；C. 变阻器R断路时，整个电路是断路状态，两电表都不会有示数，C不符合题意；D. 变阻器R短路时，只有灯连接在电路中，电压表和电流表都应该有示数，D不符合题意；故答案为：B。
【分析】本题利用了串联电路的电流特点分析电路故障，小灯泡不发光说明灯泡短路或电路中电流过小或电路某处断路.2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。
当滑动变阻器的滑片P从b端向a端滑动的过程中，滑动变阻器的电阻变小，由串联分压的规律可知，变阻器分担的电压变小，即电压表V2示数变小；电源电压不变，所以定值电阻两端的电压就变大，即电压表V1示数变大；定值电阻的阻值不变，滑动变阻器的电阻变小，所以整个电路的总电阻变小，电源电压不变，由欧姆定律可知，电路中的电流就变大，即电流表的示数就变大。
BCD不符合题意，A 符合题意。
物理闭合电路的欧姆定律题20套(带答案)
物理闭合电路的欧姆定律题20套(带答案)一、高考物理精讲专题闭合电路的欧姆定律1．如图所示的电路中，电源电动势E =10V ，内阻r =0.5Ω，电阻R 1=1.5Ω，电动机的线圈电阻R 0=1.0Ω。
电动机正常工作时，电压表的示数U 1=3.0V ，求： (1)电源的路端电压； (2)电动机输出的机械功率。
【答案】(1)9V ；(2)8W 【解析】 【分析】 【详解】(1)流过电源的电流为I ，则11IR U =路端电压为U ，由闭合电路欧姆定律U E Ir =-解得9V U =(2)电动机两端的电压为M 1()U E I R r =-+电动机消耗的机械功率为2M 0P U I I R =-解得8W P =2．如图所示，电解槽A 和电炉B 并联后接到电源上，电源内阻r ＝1Ω，电炉电阻R ＝19Ω，电解槽电阻r ′＝0.5Ω.当S 1闭合、S 2断开时，电炉消耗功率为684W ；S 1、S 2都闭合时，电炉消耗功率为475W(电炉电阻可看作不变)．试求：（1）电源的电动势；（2）S 1、S 2闭合时，流过电解槽的电流大小；（3）S 1、S 2闭合时，电解槽中电能转化成化学能的功率． 【答案】（1）120V （2）20A （3）1700W【解析】（1）S 1闭合，S 2断开时电炉中电流106P I A R== 电源电动势0()120E I R r V =+=； （2）S 1、S 2都闭合时电炉中电流为25B P I A R== 电源路端电压为95R U I R V == 流过电源的电流为25E UI A r-== 流过电槽的电流为20A B I I I A =-=； （3）电解槽消耗的电功率1900A A P I U W ==电解槽内热损耗功率2'200A P I r W ==热电解槽转化成化学能的功率为1700A P P P W 化热=-=．点睛：电解槽电路在正常工作时是非纯电阻电路，不能用欧姆定律求解其电流，只能根据电路中电流关系求电流．3．如图所示电路中，19ΩR =，230ΩR =，开关S 闭合时电压表示数为11.4V ，电流表示数为0.2A ，开关S 断开时电流表示数为0.3A ，求： (1)电阻3R 的值． (2)电源电动势和内电阻．【答案】（1）15Ω （2）12V 1Ω 【解析】 【详解】(1)由图可知，当开关S 闭合时，两电阻并联，根据欧姆定律则有：21123()IR U I R IR R =++ 解得：315ΩR =(2) 由图可知，当开关S 闭合时，两电阻并联，根据闭合电路的欧姆定律则有：213()11.40.6IR E U I r r R =++=+ S 断开时，根据闭合电路的欧姆定律则有：212()0.3(39)E I R R r r =++=⨯+联立解得：12V E =1Ωr =4．手电筒里的两节干电池（串联）用久了，灯泡发出的光会变暗，这时我们会以为电池没电了。
物理欧姆定律题20套(带答案)
物理欧姆定律题20套(带答案)一、欧姆定律选择题1．如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A~0.4A之间时电子元件均能正常工作．若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是（）A. 电子元件工作时，电阻保持不变B. 为使电子元件处于正常工作状态，变阻器的阻值范围应控制在12.5Ω~70ΩC. 当P在中点时，电子元件与滑动变阻器的电压之比为1︰1D. 电子元件处于正常工作状态时，电路消耗的最小功率为3.6W【答案】 B【解析】【解答】（1）从图象可知，电子元件的电阻是在变化的，故A错误；（2）电子元件处于正常工作状态时，电路电流最小为0.1A，电子元件两端的最小电压为2V，所以滑动变阻器两端的最大电压为U1=9V-2V=7V，此时滑动变阻器接入电路的电阻最大，R大===70Ω，电路电流最大为0.4A，电子元件两端的最大电压为4V，所以滑动变阻器两端的最小电压为U2=9V-4V=5V，滑动变阻器接入电路的电阻最小，R小===12.5Ω．所以滑动变阻器的阻值范围应控制在12.5欧～70欧，故B正确；（3）因为电子元件与滑动变阻器串联，通过的电流相等，所以电子元件与滑动变阻器串联两端的电压之比就等于两电阻之比，因无法判断电子元件与滑动变阻器电阻的大小关系，所以无法判断它们两端电压的关系，故C错误；（4）当电路消耗的功率最小时，电路电流最小，为I小=0.1A，电路消耗的最小功率P=UI小=9V×0.1A=0.9W，故D错误．故选B．【分析】（1）从图象可知，电流与电子元件两端的电压不是正比关系，电子元件处于正常工作状态时，电路消耗的最小功率根据公式P=UI可求．（2）当P在中点时，无法判断电子元件与滑动变阻器电阻的大小关系，根据电阻的分压特点可知无法确定当P在中点时电子元件与滑动变阻器的电压之比．（3）由图象可知，电路电流最小为0.1A，电流最大为0.4A，找到对应的电压，根据串联电路电压的规律求出滑动变阻器两端的电压，进一步求出滑动变阻器接入电路的电阻．2．如图所示电路，电源电压不变，闭合开关S，当滑片P置于变阻器的B端时，电压表的示数为6V，在10s内定值电阻R1产生的热量为36J；当滑片P置于变阻器的中点时，电压表的示数变化了2V．下列结果正确的是（）A. R1先后两次消耗的电功率之比为3：4B. 滑动变阻器R2的最大阻值为10ΩC. 电源电压为10VD. R1的阻值为20Ω【答案】 B【解析】【解答】由电路分析可知，R1与滑动变阻器串联，电压表测量滑动变阻器两端的电压，当滑片P置于变阻器的B端时滑动变阻器的阻值最大，根据Q= 得R2= =10Ω，B符合题意；滑片P置于变阻器的B端时电路中的电流I1= =0.6A，U总=U1+U2=0.6AR1+6V……①,当R1=10Ω时电压表的示数=6V-2V=4V，此时电路中的电流I’= =0.8A，U总=U1+U2=0.8AR1+4V……②，根据P=I2R得P1：P1’=（0.3A）2R1：（0.4A）2R1=9：16，A不符合题意；解由①②组成的方程组得：电源电压为12V、R1的阻值为10Ω，C、D不符合题意。
完整版)欧姆定律练习题30道
完整版)欧姆定律练习题30道1.车床照明灯的电阻为720Ω，电压为36V，求通过它的电流。
答案：0.05A2.一只小灯泡的电流为0.5A，电阻为5Ω，求电压表量程。
答案：2.5V3.实验中电压为5V时，电流为0.25A，求导体的电阻；电压为6V时，电流为多少？答案：20Ω，0.3A4.在电路中，A、B两点间的电压为6V，R1为4Ω，R2的电流和电阻分别为多少？答案：1A，2Ω5.在电路中，R1为5Ω，开关S闭合时，I=0.6A，I10.4A，求R2的电阻值。
答案：5Ω6.在电路中，电流为0.3A，R1为40Ω，R2为60Ω，求干路电流I。
答案：0.2A7.电灯电阻为20Ω，两端电压为10V，电源电压为12V，串联多大电阻才能连接？答案：10Ω8.在电路中，R1为10Ω，R2为30Ω，开关S断开时电流为0.6A，开关K闭合时电流表示数为多少？答案：0.8A第一部分串联电路15道1.两个灯泡串联在电路中，电路中的电流为0.2A，电源电压为9V，灯泡L1的电阻为20Ω，求总电阻、灯泡L2的电阻和两个灯泡两端的电压。
答案：总电阻为70Ω，灯泡L2的电阻为50Ω，两个灯泡两端的电压分别为3V和6V。
2.两个灯泡串联在电路中，电路中的电流为0.3A，电源电压为12V，灯泡L1两端的电压为6V，求总电阻、灯泡L2两端的电压和两个灯泡的电阻。
答案：总电阻为20Ω，灯泡L2两端的电压为6V，两个灯泡的电阻分别为20Ω和40Ω。
3.两个灯泡串联在电路中，电路中的电流为0.1A，灯泡L1两端的电压为3V，灯泡L2两端的电压为9V，求两个灯泡的电阻、总电阻和电源电压。
答案：灯泡L1的电阻为30Ω，灯泡L2的电阻为90Ω，总电阻为60Ω，电源电压为12V。
4.两个灯泡串联在电路中，电路中的电流为0.2A，灯泡L1两端的电压为4V，总电阻为60Ω，求电源电压和灯泡L 2两端的电压。
答案：电源电压为16V，灯泡L2两端的电压为12V，灯泡L2的电阻为80Ω。
2024年中考物理复习专题——欧姆定律的综合计算(含答案)(1)
2024年中考物理复习专题——欧姆定律的综合计算1．如图所示电路中，电源电压恒为6V，R1的阻值为20Ω．闭合开关后，电流表的示数是0.5A．求：（1）通过R1的电流；（2）电阻R2的阻值．2．某电熨斗在220V电压下工作时，其电热丝的电阻为200Ω。
那么，此时通过该熨斗电热丝的电流是多大？3．在图甲所示电路中，闭合开关S后，发现电流表A的示数是0.1A，电压表V1的示数是6V，电压表V2的示数如图乙所示。
求：（1）此时灯泡L2灯丝电阻R2；（2）电源电压U；（3）灯泡L1两端的电压U1。
4．如图所示的电路中，110ΩR=，220ΩR=，闭合开关后，电流表的示数为0.2A。
求：（1）电源电压是多少？（2）电路中的总电流是多少？5．如图甲所示，电路两端电压U保持12V不变，两个电阻的U-I图像如图乙所示，当开关S闭合后，电流表的示数为多大？6．如图所示的电路中，电源电压保持不变，电阻R 2=20Ω，闭合开关S 后，电流表A 1的示数为0.5A ，电流表A 2的示数为0.3A ，求：(1)电源电压(2)电阻R 1中的电流(3)电阻R 1的阻值7．在如图所示的电路中，当1S 闭合，S 2、S 3断开时，电压表的示数为5V ，当1S 、S 3断开，S 2闭合时，改变电压表“+”、“ -”接线柱的接法，电压表的示数为3V 。
求：(1)电源电压；(2)当1S 、S 3闭合，S 2断开时，电压表的示数。
8．如图所示，电源两端电压U 为9V 并保持不变，闭合开关S 后，电流表A 的示数I 为1.2A ，电流表A 1的示数I 1为0.9A 。
求：(1)通过电阻R 2的电流I 2；(2)电阻R 2两端的电压U 与通过R 2的电流I 2的比值。
9．经过对电阻的大小与长度的关系的深入探究，实验小组的同学发现：同种材料的导体的电阻在横截面积和温度不变时，电阻的阻值与长度成正比，于是实验小组的同学决定设计一个简易的身高测量仪。
欧姆定律测试卷(含答案)
欧姆定律测试卷（含答案）一、选择题1．如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向b端移动，则在移动过程中（）A. 电压表V的示数变小，电流表A1的示数变大B. 电压表V的示数不变，电流表A2的示数变小C. 电压表V的示数与电流表A1的示数的乘积变小D. 电压表V的示数与电流表A1和A2的示数差的比值不变【答案】 C【解析】【解答】A、由电路图知R1、R2并联，A1测量干路中的电流，A2测量R1中的电流，将滑动变阻器的滑片P向b端移动，滑动变阻器的阻值变大；因为R1、R2并联，支路两端的电压相等且等于电源电压，所以电压表的示数不变，A不符合题意；B、由I= 知电流表A1的示数变小，电流表A2的示数不变，B不符合题意；C、由电源电压不变、电流表A1的示数变小、P=UI得P减小，C符合题意；D、电流表A1和A2的示数差即为R2中的电流，电压表V的示数与电流表A1和A2的示数差的比值即为R2的值，R2的阻值变小，D不符合题意。
故答案为：B。
【分析】A先判断电路的连接方式为并联，再根据并联电路电压的规律判断电压表的示数变化；B、根据欧姆定律判断电流表的示数变化；C、根据P=UI分析判断；D、根据R2的阻值变化判断。
2．如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω0.5A”字样：滑动变阻器R2标有“20Ω1A”字样，电流表量程为0～0.6A，电压表量程为0～3V，闭合开关S，下列做法能够保证电路安全的是（）A. 电路中电流不超过B. 两端电压不超过3VC. 滑动变阻器连入电路的阻值在范围内变化D. 电路的总功率在范围内变化【答案】 D【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
（1）当电压表的示数U2=3V时，电路中的电流，I min= = = =0.3A，因串联电路中各处的电流相等，且R1允许通过的最大电流为0.5A，电流表的量程为0～0.6A，滑动变阻器允许通过的最大电流为1A，故最大电流为0.5A，A不符合题意；R1两端电压最大：U1大=I大R1=0.5A×10Ω=5V，B不符合题意所以，电路中的最大电流I大=0.5A，此时滑动变阻器接入电路中的电阻最小，电路消耗的总功率最大，电路中的总电阻：R= = =12Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的最小阻值：R2小=R-R1=12Ω-10Ω=2Ω，当电压表的示数U2=3V时，滑动变阻器接入电路中的电阻最大为：R滑= = =10Ω，则滑动变阻器R2接入电路的阻值允许变化范围可以为2Ω～10Ω，C不符合题意；电路消耗的最大功率：P大=UI大=6V×0.5A=3W；（2）当电压表的示数U2=3V时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，电路消耗的总功率最小，电路消耗的最小功率：P小=UI小=6V×0.3A=1.8W，所以，电路消耗总功率允许的变化范围可以为1.8W～3W，D符合题意。
物理欧姆定律专题练习(及答案)含解析精选全文
可编辑修改精选全文完整版物理欧姆定律专题练习(及答案)含解析一、欧姆定律选择题1．在综合实践活动课上，小明把一只用半导体材料制成的电阻R x与滑动变阻器R串联接在电压恒为6V的电路中，如图甲所示．闭合开关，滑动变阻器的滑片P由a端向b端移动的过程中，电流表和电压表示数变化情况如图乙所示，针对该实验过程，下列结果正确的是（）A. R x是定值电阻，其阻值为6ΩB. 电路消耗的最小功率为0.6WC. 滑动变阻器的最大阻值为50ΩD. 当P从a端移向b端时，R x的阻值变大【答案】 B【解析】【解答】由电路图可知，电阻R x与滑动变阻器R串联，电压表测滑动变阻器两端的电压；当滑动变阻器的滑片P位于a端，滑动变阻器接入电路的阻值最大，电路总电阻最大，电路中的电流最小，由图象可知，最小电流I最小=0.1A，电路消耗的功率最小：P最小=UI最小=6V×0.1A=0.6W，故B正确.当电路中的电流最小时，对应电压表示数U滑=4.5V，由欧姆定律得，滑动变阻器的最大阻值：，故C错误.根据串联电路电压规律可知，电阻R x两端的电压：Ux=U-U滑=6V-5.0V=1V，此时R x的阻值：当滑动变阻器的滑片P位于b端，滑动变阻器接入电路的阻值为零，电路总电阻最小，电路中的电流最大，由图象可知，最大电流I最大=1.0A，则电阻R x两端的电压：U x′=U=6V，此时R x的值由上述可知，R x不是定值电阻，故A错误.当P从a端移向b端时，R x的阻值变小，故D错误.故答案为：B.【分析】分析电路图确定滑动变阻器和R x的连接方式及电压表所测的电压，分析出滑片在a端和b端时滑动变阻器应用的阻值，由图象乙确定出对应的电流值，由欧姆定律和电功率的公式进行计算即可解答.2．有两只分别标有”6V3W“和”9V3W“的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A. L1和L2正常工作时的电流一样大B. L1和L2串联在一起同时使用时，两灯一样亮C. L1和L2并联在一起同时使用时，两灯消耗的功率一样大D. 将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光【答案】D【解析】【解答】解：A．由P=UI可得，两灯泡正常发光时的电流分别为：I1= = =0.5A，I2= = = A，所以两灯泡正常发光时的电流不一样，故A错误；B．由P=UI= 可得，两灯泡的电阻分别为：R1= = =12Ω，R2= = =27Ω，两灯泡串联时通过的电流相等，但灯泡的电阻不同，由P=I2R可知，两灯泡的实际功率不相等，亮度不同，故B错误；C．L1和L2并联在一起同时使用时，它们两端的电压相等，但灯泡的电阻不同，由P= 可知，两灯泡消耗的电功率不相等，故C错误；D．将L1串联在一个12Ω的电阻时，电路中的总电阻R总=R1+R=12Ω+12Ω=24Ω，电路中的电流I= = =0.5A，因电路中的电流和灯泡L1正常发光时的电流相等，所以L1能正常发光，故D正确．故选D．【分析】（1）灯泡正常发光时的电压和额定电压相等，根据P=UI求出两灯泡的正常发光时的电流，然后比较两者的关系；（2）根据P=UI= 求出两灯泡的电阻，根据串联电路的电流特点和P=I2R比较两灯泡的实际功率关系，实际功率大的灯泡较亮；（3）L1和L2并联在一起同时使用时，它们两端的电压相等，根据P= 比较两灯泡消耗的电功率关系；（4）将L1串联在一个12Ω的电阻时，根据电阻的串联和欧姆定律求出电路中的电流，然后与灯泡L1正常发光时的电流相比较判断其是否能正常发光．3．如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响．下列说法正确的是（）A. 小灯泡变亮B. 电流表示数变大C. 电压表示数变小D. 电路的总功率不变【答案】D【解析】【解答】解：因电压表的内阻很大、在电路中相当于断路，所以，滑片移动时，接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，由I= 可知，电路中的电流不变，即电流表的示数不变，故B错误；因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，灯泡的实际功率不变，亮暗不变，故A错误；由P=UI可知，电路的总功率不变，故D正确；当滑片P向左移动时，电压表并联部分的电阻变大，由U=IR可知，电压表的示数变大，故C错误．故选D．【分析】根据电压表的内阻很大、在电路中相当于断路可知滑片移动时接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，进一步判断亮暗的变化，根据P=UI可知电路总功率的变化，根据滑片的移动可知滑片右侧部分电阻的变化，根据欧姆定律可知电压表示数的变化．4．对于某一确定的导体，影响该导体电流大小的物理量是（）A. 通电时间B. 电荷量C. 电压D. 质量【答案】 C【解析】【解答】解：（1）由欧姆定律可知，对于某一导体，通过导体的电流与导体两端的电压成正比，所以对于某一确定的导体，通过导体电流大小决定于导体两端的电压，故C正确；（2）导体电阻和电压决定了通过导体的电流大小，即在一定时间内通过导体横截面的电荷量的多少，电流的大小与质量无关，故ABD错误．故选C．【分析】对于某一导体，电阻一定，通过导体的电流与导体两端的电压成正比，据此分析选择．5．在如图所示电路中，电源电压相同且不变，电路元件均完好，电流表A1的示数比A2大，下列方案中有可能使两电流表示数相同的有（）方案：①用一个更小的电阻替换R3②将如图（a）中的R2与（b）中的R1互换③用一个更大的电阻替换R2④将如图（a）中的R1与（b）中的R3互换A. 0个B. 1个C. 2个D. 3个【答案】C【解析】【解答】a图R1、R2并联，电流表A1在干路上，b图R1、R3串联，电源电压相同且不变，电流表A1的示数比A2大，要使两电流表示数相同，可以减小A1的示数或者增大A2的示数，根据欧姆定律可知，可以用一个更小的电阻替换R3或者用一个更大的电阻替换R2，故①③符合题意；因R1、R2、R3的大小未知，故②④不确定。
中考物理《欧姆定律、电功率》专项练习题(附带答案)
中考物理《欧姆定律、电功率》专项练习题(附带答案)一、选择题1.空调、洗衣机、电视机和电冰箱，额定功率最接近1kW的是（）A. 空调B. 洗衣机C. 电视机D. 电冰箱2.一个灯泡的灯丝烧断了，把断了的灯丝搭在一起，灯泡会更亮，其原因是（）A. 灯丝电阻增大，功率增大B. 灯丝电阻减小，功率增大C. 灯丝两端电压增大，功率增大D. 灯丝中电流增大，功率减小3.电阻R1和R2串联在电路中时，电功率比为1：2，如R1和R2并联在电路中，电功率之比为（）A. 1：4B. 1：2C. 2：1D. 4：14.如图所示的电路中，闭合开关S，滑动变阻器的滑片P向右滑动时，则（）A． R2的电功率一定减小 B． R2的电功率一定增大C．电流表的示数增大 D．电压表的示数减小5.如图所示，L1“3V 3W”、L2“3V 1.5W”。
灯丝电阻不变，电源电压3V．开关S闭合后，下列说法正确的是（）A．L1和L2的电阻之比是2：1 B．L1和L2的电流之比是1：2C．L1两端电压是2V D．两灯消耗的总功率是1W6.如图，电源电压保持不变，电阻R1的阻值为20Ω，闭合开关S，电流表A1的示数为0.3A，电流表A2的示数为0.2A，电路通电时间为3min.下列说法中不正确的是（）A. 电源电压为6VB. 电阻R2的阻值为30ΩC. 电路的总功率为3WD. 这段时间电路消耗的电能为9J二、填空题7.有一只标有“3.8V 0.3A”的小灯泡。
其中“3.8V”是指小灯泡的。
将小灯泡接在3.0V的电路中，实际的电功率是W．（灯丝电阻不变，结果保留两位小数）8.如图所示，小灯泡L上标有“8V 8W“字样，闭合开关S后，电流表的示数为0.5A。
若不考虑小灯泡电阻随温度的变化，则此时小灯泡的电功率是W，小灯泡在1min内消耗的电能是J。
9.如图甲所示，小灯泡的额定电压为2.5V，开关闭合后，小灯泡正常发光，图乙是通过定值电阻R和小灯泡L的电流与电压关系图象，则小灯泡正常发光时的电流为_________A；通电10s，定值电阻R产生的热量为__________J。
欧姆定律计算题专题训练(经典、全面、附答案)
欧姆定律计算题专题训练1．如图所示的电路中，电压表V1的示数为9伏，电压表V2的示数为3伏，那么R1与R2的阻值之比为A．2：1 B．1：2 C．3：1 D．1：32. 如图所示，电路中的两只电压表的规格完全相同，均有两个量程(0～3V，0～15V).闭合开关，两只电压表的指针偏转角度相同，则电阻R1与R2的比值为A. 1∶5B. 5∶1C. 1∶4D. 4∶13. 如图所示的电路中，电阻R1的阻值为10Ω。
闭合开关S，电流表A1的示数为2A，电流表A2的示数为0.8A，则电阻R2的阻值为Ω。
4．如图所示，设电源电压保持不变，R0=10Ω。
当闭合开关S，滑动变阻器的滑片P在中点c 时，电流表的示数为0.3A ，移动滑片P至b 端时，电流表的示数为0.2A ．则电源电压U 与滑动变阻器的最大阻值R分别为：A．U = 3V，R = 5Ω；B．U = 6V，R=20Ω；C．U = 6V，R = 10Ω；D．U = 3V，R = 15Ω。
5．如图所示电路，电源电压6 V保持不变，定值电阻的阻值为10 Ω，滑动变阻器的最大阻值为20Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是A．当滑片移到a端时，电流表示数为0．2 A B．当滑片移到中点时，电压表示数为2 VC．电压表示数与电流表示数的比值不变D．电压表的示数减少（1题图）（2题图）（3题图）（4题图）（5题图）6．如图所示的电路中，R1的阻值为10Ω，只闭合开关S1时电流表的示数为0．3A，再闭合开关S2后，电流表的示数为0．45A，则R2的阻值为Ω7．如图所示，电源电压保持不变，滑动变阻器的最大阻值R0=20Ω，当只闭合开关S1，滑片P置于最左端a时，电流表示数为0.2A；当开关S1．S2均闭合，滑片P置于最右端b时，电流表示数为0.6A，则定值电阻R1= Ω，电源电压U= V。
8．两定值电阻甲．乙中的电流与电压关系如图5所示，现在将甲和乙串联后接在电压为3V的电源两端，下列分析正确的是：A．甲的电阻值大于乙的电阻值 B．甲的电压大于乙的电压C．甲消耗的电功率大于乙消耗的电功率D．甲的电流等于乙的电流9.在研究“一定电压下，电流与电阻的关系”时，电路如图所示。
中考物理总复习《欧姆定律的综合计算》专项测试题(附带答案)
中考物理总复习《欧姆定律的综合计算》专项测试题(附带答案)学校:___________班级：___________姓名：___________考号：___________一、计算题1．电学实验中的电流表是由灵敏电流计G 改装而成，其改装电路如图甲所示，图乙为灵敏电流计的表盘，已知灵敏电流计的内阻为R g =10Ω，满偏电流为I g =3mA 。
（1）要想使改装后的电流表的量程为3A ，则g 0R R 的值为多大？（2）由于灵敏电流计的表盘刻度是均匀的，若将灵敏电流计的表盘刻度改标为电流表的表盘刻度，需要通过干路电流I ′与通过灵敏电流计的电流I g '成正比。
请证明：通过干路电流I ′与通过灵敏电流计的电流I g '成正比。
2．如图所示为一种人体秤的工作原理示意图，电源电压恒定不变。
体重显示表是由电流表改装而成，定值电阻R 0起保护电路作用，其电阻值为10Ω。
在人体秤上不施加力时滑片P 在电阻R 的最上端，施加的力最大时滑片P 移至电阻R 的最下端。
已知人体秤测量范围0~100kg ，电路中电流变化范围0.1~0.6A ，求: (1)则电源电压为多大？ (2)滑动变阻器的最大值为多少？3．如图所示的电路中，电源电压不变，电阻R 1的阻值为20Ω 。
当断开开关S 1和S 2，闭合开关S 3时，电流表的示数为0.50A ；当断开开关S 2，闭合开关S 1、S 3是，电流表的示数为0.90A 。
求： (1)电阻R 2的阻值。
(2)断开开关S 1和S 3，闭合开关S 2时，加载电R 1两端的电压。
4．交警使用的某型号酒精测试仪的工作原理如图所示，电源电压恒为9V，图中R1为酒精气体传感器，它的实质是一个电阻值随酒精气体浓度增大而减小的可变电阻，当酒精气体的浓度为0时，R1的阻值80Ω，电压表的示数为1V．求：（1）此时电路中的电流是多少？（2）R2的阻值是多少？（3）某驾驶员对着测试仪吹气10s，若电压表的示数达到3V，就表明驾驶员醉驾．此时酒精传感器R1的阻值多大？5．如图所示电路，电源电压恒定，滑动变阻器的规格为“30Ω 1A”。
《第17章 欧姆定律》综合练习(含答案)-2024-2025学年人教版物理九年级全一册
第17章欧姆定律1、下列关于电流跟电压、电阻的关系说法正确的是( )A．电流一定与电压成正比 B．电流一定与电阻成反比C．电压一定时，电流跟电阻成反比 D．电阻一定时，电压跟电流成反比2、如图所示电路中，电源电压恒定，断开S1、S2，闭合S2，两电表均有示数；若断开S2，闭合S1、S3，此时两电表的示数与前者相比( )A．两表示数均变大 B．两表示数均变小C．电流表示数变大，电压表示数变小 D．电流表示数变小，电压表示数变大3、如图所示，电源电压保持不变。
当开关S1闭合、S2断开时，电流表的示数为0．2 A；当开关S1、S2都闭合时，电流表的示数为0．8 A。
则电阻R1与R2的比值为( )A．1︰3 B．3︰l C．2︰3 D．3︰24、如图所示电路中，把一根粗细均匀的电阻丝变成圆环，A、B、C、D是环上四等分点，当闭合开关S后，滑片由B经C滑至D的过程中，电流表示数将:（）A．由小变大 B．先变大后变小 C．由大变小 D．先变小后变大5、三个电阻并联后的总电阻值:（）A．一定比其中任何一个电阻值都大 B．一定比其中任何一个电阻值都小C．一定等于各电阻的倒数之和; D．一定比其中最小的电阻值大，比其中最大的电阻值小6、如图所示，电源电压不变，电路中的电阻为R，电压表的读数为U，若要使电压表的读数变为U，则下列方法可取的是:（）A．在AC间串联一个阻值为3R的电阻 B．在CD间串联一个阻值为3R的电阻C．在CD间并联一个阻值为3R的电阻 D．在DB间串联一个阻值为的电阻7、如图所示研究，电流跟电压、电阻的关系，分“保持电阻不变”和“保持电压不变”两步进行，在“保持电阻不变”这一步实验要求:（）A．保持R′滑片位置不变B．保持R两端电压不变C．保持R不变，调节R′的滑片到不同位置D．保持电路中电流不变8、有一个阻值Rx已看不清的电阻器，现要测出它的电阻值．某同学用现有的器材：电压表和电流表各一只，已知阻值的电阻R一只、电池组一个、开关两个、导线若干条，连接成图8-83所示的四个电路，其中不能测出阻值Rx的是:（）9、如图所示，电路中的两只电压表的规格完全相同，均有两个量程(0－3 V，0－15 V)．闭合开关，两只电压表的指针偏转角度相同，则电阻R1与R2的比值为 ( )A．1：5 B．5：1 C．1：4 D．4：110、如图所示，电源电压为4.5 V且恒定不变，当开关S闭合后，滑动变阻器的滑片P从a端滑向b端的过程中，三只理想电压表的示数变化的绝对值分别为△U1、△U2、△U3，下列可能出现的情况是 ( ) A．△U1＝0V，△U2＝2V，△U3＝1 V B．△U1＝0V，△U2＝2V，△U3＝2VC．△U1＝0.5 V，△U2＝1 V，△U3＝1.5 V D．△U1＝0.2 V，△U2＝1 V，△U3＝0.8V11、有两个阻值相同的电阻，它们串联时的总电阻是并联时总电阻的________倍．12、如图所示电路，电阻R1= 6欧，开关断开时，电压表示数为9伏，此时电流表的示数为开关闭合时的3/4，则电阻R2= ________欧，电源电压U = ________伏．13、两电阻串联时总电阻是36欧，并联时总电阻是8欧，这两个电阻分别是________和________．14、如图所示，电路中的电源电压不变，电阻R = 10欧，闭合开关S后，电流表的读数为I，当将一个阻值为________欧的电阻与电阻R________联时，电流表的读数为2I．15、电阻R1= 10欧，R2= 20欧，串联后接在电压为9伏的电源上，通过R1的电流强度是________安；并联后再接到上述电源上，这时通过R2的电流强度是________安，通过电源的电流强度是________安．16、如图是关于电阻A、B的I－U图像．由图可知，电阻值较大的电阻是_______Ω．若将A、B两电阻并联后接在电压为2 V的电源两端，则并联电路干路中的电流是_______A，此时电路总电阻值是_______Ω．17、利用如图甲所示电路，在研究通过导体的电流跟电阻的关系时，要保持导体两端电压不变．实验中，不断改变R x 的阻值，调节滑动变阻器使电压表示数保持不变，得到了I 与R 的关系图像，如图乙所示．由图像可以得出的结论是_______；此次实验中，电压表的示数始终保持_______V 不变．18、如图所示，电源电压为6V ，并保持不变，当S 1、S 2闭合，S 3断开时，电流表示数为0.5 A ，则R 1的电阻值为_______Ω；当S 1、S 3断开，S 2闭合时，电压表示数为4V ，则R 2的电阻值为_______Ω；如果电路中只闭合S 3，电压表示数是_______V ．19、如图所示，两电阻接入电路，在图中○内填上电压表或电流表．20、如图所示，R 1 = 15欧，电压表示数为6伏，电流表示数为0.2安．已知图中矩形框内的电阻只能是下面四个电阻中的两个的连接，这四个电阻是：R 2 = 10欧，R 3 = 20欧，R 4 = 40欧，R 5 = 120欧，问矩形框内是哪两个电阻？怎样连接？作图表示．21、图甲是测量定值电阻R 的实物连接图(缺一根导线)。
欧姆定律综合测试(含答案)经典
欧姆定律综合测试（含答案）经典一、欧姆定律选择题1．灯泡L与定值电阻R组成的电路如图甲所示，L和R的I-U图线分包为图乙中的A、B，闭合开关S，L正常发光，电路的总功率为4.8W，此时灯泡L的（）A. 电压为7VB. 电流为0.3AC. 电阻为20ΩD. 功率为3W【答案】D【解析】【解答】由图甲知L和R并联，L和R两端的电压相等；由电路的总功率为4.8W 和图乙分析判断L和R两端的电压为6V、通过灯泡的电流为0.5A，此时L正常发光，所以此时灯泡L的为6V，灯泡的电阻R L= =12Ω,灯泡的功率PL=U L I L=6V×0.5A=3W，A、B、C不符合题意，D符合题意。
故答案为：D。
【分析】先根据图甲判断电路的连接方式，再根据图乙提供的信息和电路的总功率分析判断电路两端的电压及通过灯泡的电流，根据I= 的变形式R= 求出灯泡的电阻，根据P=UI 求出灯泡的功率。
2．如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（）A. 甲、乙两元件的电流与电压都成正比B. 乙元件是一个定值电阻且阻值大小为10ΩC. 甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.3AD. 甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W【答案】 C【解析】【解答】解：AB、由图象可知，乙元件中电流与两端电压图象不是过原点直线，说明乙元件的电流与电压不成正比，即乙的电阻不是定值，故A、B错误；C、甲、乙并联在2V电源时，甲和乙电压都为2V，由图象可知，I甲=0.1A，I乙=0.2A，故干路电流I=I甲+I乙=0.1A+0.2A=0.3A，故C正确；D、甲、乙串联在电路中时，当电路电流为0.2A时，甲和乙电流都为0.2A，由图可知U甲=4V，所以甲的功率P甲=U甲I甲=4V×0.2A=0.8W，故D错误．故选C．【分析】（1）根据欧姆定律可知，电阻一定时，通过电阻的电流与两端的电压成正比，据此分析图象甲乙电阻的变化；（2）根据并联电路的电压特点结合图象读出对应的电流，再根据并联电路的电流特点得出干路电流；（3）根据串联电路的电流特点读出图象中对应的电压，根据P=UI计算甲的功率．3．如图所示，电源电压U保持不变，滑动变阻器R0的最大电阻是50Ω．当开关S1闭合、S2和S3断开，滑动变阻器的滑片在最右端时，电压表示数是U1，R1的功率是P1；当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最左端时，电压表示数是U1′，R2和R3的功率之和是3.2W；当开关S1、S2和S3都闭合，滑动变阻器的滑片在最左端时，R1的功率是P1′；已知R2：R3=3：1，U1：U1′=3：2，P1：P1′=1：36。
中考物理 欧姆定律 综合题附详细答案
一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变.闭合电键S，电路正常工作；过了一会儿，一个电表的示数变大，另一个电表的示数变小.如故障只发生在电阻R或灯L上，则下列判断中正确的是A．电阻R一定断路B．电阻R一定短路C．灯L可能变亮D．灯L的亮度可能不变【答案】C【解析】【分析】【详解】两表一个示数变大，另一示数变小有两种可能：电流表的示数变大，电压表的示数变小，则应该是电路中电阻R局部短路，导致总电阻变小，电压表的示数为零，而灯泡中电流增大，即灯泡变亮；电压表的示数变大，电流表的示数变小，则应该是电路中电阻R断路，电流表的示数为零，电压表的示数为电源电压值，此时电路中电流为零，灯泡熄灭．由以上分析可得，A、B、D判断均错误，C判断正确．2．灯泡L的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，电路中电源的电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是A．电路消耗的总功率保持不变B．电压表与电流表示数的比值变小C．电流表的示数增大，电压表的示数减小D．灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量【答案】D【解析】【分析】【详解】AC．灯与R串联，电压表测L的电压，电流表测电路的电流，滑动变阻器的滑片P向左滑动时，变阻器连入的电阻变小，电路的总电阻变小，由欧姆定律，电路的电流变大，根据 ，电路消耗的总功率变大；通过灯的电流变大，灯的电压变大，故AC错误；P UIB．由欧姆定律，电压表与电流表示数的比值即灯的电阻，如下所示，通过灯的电流随电压变大而变大，而且电压的增大量大于电流的增大量，由欧姆定律，灯的电阻变大，即电压表与电流表示数的比值变大，B错误；D．电路的总电阻变小，故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量，即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量，D正确。
故选D。
3．用电流表和电压表测电阻时，电压表和电流表有如图所示的两种接法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图6欧姆定律、电功率综合测试题一、选择题（48分，每题3分）1、生活中掌握一些安全用电的常识很有必要，以下做法中正确的是 （ ）A 、保险丝可以用铜丝代替B 、电器设备失火时，先用水灭火，再切断电源C 、更换灯泡时要先断开电源D 、发现有人触电时，立即用剪刀去剪电线2、某同学做实验时，连接如图5的电路，闭合开关后，灯泡正常发光，但电流表指针不动，电压表有示数，那么有可能是（ ） A 、电流表已被烧坏，致使电路不通 B 、电流表完好，但未与导线接牢 C 、灯L 的灯座接线处短路 D 、电流表接线处碰线（电流表被短路）3、小明在研究并联电路的特点时，用电流表测得通过灯泡L 1、L 2中的电流分别为1A 和2A ，则下列分析正确的是 （ ）A 、干路电流为3AB 、L 1的电阻小于L 2的电阻C 、L 1两端的电压小于L 2两端的电压D 、并联电路中各支路电流一定不同4、将分别标有“6V ，3W ” “4V ，2W ”的甲、乙两灯串联后接到10V 的电源上，则（ ）A 、只有甲灯正常发光B 、只有乙灯正常发光C 、甲、乙两灯都不能正常发光D 、甲乙两灯都能正常发光5、如图6所示的电路，电源电压保持不变．闭合开关S 后，当滑动变阻器的滑片P 向左移动时，下列判断正确的是( )A 、电流表示数变大，电压表示数变小B 、电流表示数变大，电压表示数变大C 、电流表示数变小，电压表示数变大D 、电流表示数变小，电压表示数变小6、甲、乙两只普通照明灯泡的铭牌如图7所示，下列说法中正确的是( )A 、甲灯的实际功率一定是100WB 、将乙灯接入110V 电路中，它的实际功率为12.5WC 、两灯均正常发光时，甲灯消耗的电能较多D 、两灯均正常发光时，甲灯灯丝电阻较小图5图7甲乙7、如图8所示的电路，电源电压保持不变。
闭合开关S 后，电路正常工作。
过了一会儿，电流表的示数变大，且电压表与电流示数的比值不变，则下列判断中正确的是 （ ） A 、电阻R 断路，灯L 变暗 B 、电阻R 短路，灯L 变亮 C 、灯L 断路，电压表的示数变小 D 、灯L 短路，电压表的示数变大8、为了使电炉丝消耗的电功率减小到原来的一半，应 （ ）A 、电压不变，电阻增加一倍B 、电压不变，电阻减少一半C 、电阻不变，使电压增加一倍D 、电阻不变，电压减少一半 9、下列说法中正确的是（ ）A 、电能表是直接测量电功率的仪表，安装时要把它接到干路上；B 、使用测电笔时，为了安全，不要用手接触测电笔上的任何金属部分；C 、人体如果接触到家庭电路的火线时，一定会触电；D 、为了防止触电事故，应将家用电器的金属外壳接地。
10、电炉工作时，电热丝发红，而连接电炉丝和电源的导线几乎不热，主要原因是（ ）A 导线电阻远小于电热丝电阻B 导线电阻远大于电热丝电阻C 通过导线的电流比电热丝的小D 通过导线的电流比电热丝的大。
11、下列说法中不正确的是（ ）A 两个电阻串联后接入某一电路，则阻值大的电阻其电功率也较大。
B 如果用电器的实际电压为额定电压的一半，则它的实际功率等于额定功率的1/4。
C 标有“PZ220—100”的灯泡，表示该灯泡额定电压为220V ，额定功率为100W 。
D 电功率越大，电流做的功越多。
12．要在家庭电路中，添加新的大功率用电器（如空调等），下列可行的是（ ） A ．在现有的照明电路中，只需将保险丝换成足够粗就行了B ．在现有的照明电路中，只需将电能表和保险丝换成更大规格就行了C ．在现有的照明电路中，须同时考虑电能表和保险丝的允许电流，还需考虑原电线的承受电流能力D ．什么也不用考虑，再装上一个插座就行了图813．如图所示，电源电压不变，将S1、S2闭合，电路正常工作，然后断开S2，则下列说法正确的是（）A．A1示数变小，A2示数不变 B．A1示数不变，A2示数变大C．A1示数变大，A2示数变大 D．A1示数不变，A2示数变小14．如图所示电路，电源电压不变，R为恒定电阻，若在A，B两点间接入一个阻值是12 的电阻，电路中的电流是0.5A，现将这个12 的电阻换下，换上一个“6V 4W”的电灯，那么这盏灯（）A．能正常发光 B．不能正常发光，它的功率小于4WC．不能正常，功率大于4WD．条件不足，无法判断15、在研究电流跟电压、电阻的关系实验中，得出表格中的一组数据，根据这组数据，可以得到的结论是A．导体电阻一定时，导体两端的电压跟通过导体的电流成正比B．导体电阻一定时，通过导体的电流跟导体两端的电压成正比C．导体两端电压一定时，导体的电阻和通过导体的电流成反比D．导体两端电压一定时，通过导体的电流和导体的电阻成反比16. 5、将电炉丝截短一些，再接入原来的电路中，则电炉消耗的电功率将（）A 变大B 变小C 不变D 无法判断二．填空题（25分，每空1分）17、一段导体两端的电压为2V时，导体中的电流是0.4A；当加在它两端的电压增加到3V时，通过它的电流是________A，它的电阻是________Ω。
当该导体两端电压降为0V时，电阻为Ω。
18、照明电路中甲、乙两盏白炽灯均正常发光，甲灯比乙灯亮一些，则灯丝电阻较大的是；若将这两盏灯串联在照明电路中，它们中较亮的是灯。
19、变阻器是靠改变接入电路中来改变电路中的电阻，从而改变电路中的。
滑动变阻器的铭牌上标有“50Ω 1Ａ”字样，表示此变阻器电阻的变化范围是_________，允许通过它的最大电流是_________。
20、如图1所示，M、N与废灯泡的灯丝连接，闭合开关S后，用酒精灯给灯丝加热，可以观察到电流表的示数，小灯的亮度逐渐 ，这是因为灯丝的温度升高，电阻 。
它表明：金属导体的电阻 。
21、现有阻值分别为10Ω、15Ω的电阻各一只，允许通过它们的最大电流分别是1A 和0.6A 。
若将它们串联起来使用，两端允许加的最大电压是________V 。
两只电阻消耗的总功率为 W 。
22、保险丝是用电阻较大，熔点__________的____________制作的。
23、现在，不少家庭都为空调铺设了专线，这样做的目的是为了防止家庭电路中 因 而造成事故。
24、如图2所示，电源电压为6V ，并保持不变，当S 1、S 2闭合，S 3断开时，电流表示数为0.5A ，则R 1的电阻值为 Ω； 当S 1、S 3断开，S 2闭合时，电压表示数为4V 。
则R 2的电阻值 为 Ω；如果电路中只闭合S 3，电压表示数是 V 。
25、如图3所示电路中，电源电压为3V 且保持不变，R=10Ω，滑动变阻器的最大阻值R ＇＝20Ω。
当开关S 闭合后，在滑动变阻器的滑片由A 端移动到B 端的过程中，电流表示数的变化范围是 。
26、小明家中的电能表如图4所示，家中用电器的总功率不能超过 W 。
当小明家只有一盏电灯工作时，他观察到3min 内转盘正好转过5圈，则该灯泡消耗的电能是 J ，它的电功率为 W 。
三、实验与探究（18分）27、在“测量小灯泡电阻”（忽略温度对灯丝电阻的影响）的实验中：（1）用笔画线代替导线连接好图9中的实物。
（3分）（2）在连接电路时，开关应处于 状态，这是为了 ；闭合开关前，滑动变阻器的滑片应调至 ，这是为了 ；（3）移动滑动变阻器的滑片，分别读出电压表和电流表的几组示数并记录，根据记录的数据，做出如图10所示的U －IΩ。
图3图4图11（4）利用这个实验，还可以测量另一个物理量，其计算式为_______（5）小华在做实验时电路连接正确，但发现小灯泡不亮，电压表的示数为3V ，电流表的示数为0A ，发生故障的原因可能是______________。
（6）小华将一个电阻与小灯泡并联后，测量它们的总电阻R 并。
作出R 并的U —I 图线应在图10中的_______区域。
（填“I”或“II”）28、实验中学的同学们在做“探究导体中的电流与电阻的关系”时，采用了图甲11（甲）所示的电路图。
(1)请按照电路图，用笔画线代替导线，将图11（乙）中的实物图连接完整。
（3分）(2)实验过程中，小丽把电阻R 由5 Ω分别换成了10Ω、20 Ω，每次闭合开关后，首先应调节 ，使_________保持不变，然后再记录电流表的示数。
（3）右表是小丽同学测得的三组数据，据此数 据可得到的结论是：_______________（4）本实验中测量了多组数据，爱思考的小丽想：在许多实验中都需要进行多次测量，有的为了从不同情况中找到普遍规律；有的是为了求平均值以减小误差。
你认为下列实验中多次测量的目的与本实验相同的是______________(填序号)。
①探究串联电路中电流的关系；②用伏安法测量定值电阻的阻值；③测量小灯泡的实际功率。
四、综合运用 （29分）图929、如图12所示电路，电源电压保持不变，R0为定值电阻。
闭合开关S，当滑动变阻器的滑片P在某两点之间来回滑动时，电流表的示数变化范围是0.5~1.5A，电压表的示数变化范围是6~3V。
则电源电压为多少？（9分）30、（10分）如图13所示电路，小丽做了一个可调亮度的迷你型夜灯，小灯泡上标有“6V，3W”字样，电源电压为9V，变阻器的调节范围为0—30Ω，则：①小灯泡的电阻多大？②闭合开关，变阻器的电阻调至多大时，小灯泡刚好正常发光？③闭合开关，当变阻器接入电路中的阻值为15Ω时，电路中的总功率是多少？31、（10分）小王家电能表上标有“220V 20A”字样，他家原有电器的总功率是2200W。
最近他又新买了一台电热水器。
铭牌如右表所示，试求：(1) 这台电热水器的电阻为多少？果这台电热水器每天正常工作1h，小王家一个月（30天）需多交纳多少元的电费？(3) 小王家若同时使用原有电器和电热水器，是否超过电能表的负荷？若小王家中铺设电路所用的导线横截面积为1.5mm2，根据电线载流表及他家的情况，计算说明如果购买了这台电热水器，在使用时应采取哪些措施？。
