二极管具有单向 导通性,当给二极管 加上正向电压时二 极管导通, 当给二 极管加上反向电压 时二极管截止。
•Automobile Electrics 河北科技师范学院
1．整流原理:
（1）二极管的导通原则
当3只正二极管负极端连接 在一起时，正极端电位最高者 导通；
当3只负二极管正极端连接 在一起时，负极端电位最低者 导通。
河北科技师范学院
2.按励磁绕组搭铁型式分 （1）内搭铁型交流发电机。 （2）外搭铁型交流发电机。 3.按整流器结构分 （1）6管交流发电机。 （2）8管交流发电机。 （3）9管交流发电机。 （4）11管交流发电机。
•Automobile Electrics
注意：交流发电机搭铁型式不 同，所配用的调节器及接线方法不 同，充电系故障检查方法也不同， 使用时应予注意，否则发电机不发 电，调节器不工作。
热量产生，温度过高会烧坏导线的绝缘导致发电机
不能正常工作，所以为发电机散热是必须的，为了
提高散热能力，有的发电机装有两个风扇（前后各
一个）。如丰田轿车的发电机。
河北科技师范学院
二 交流发电机的分类
•Automobile Electrics
1.按总体结构分 （1）普通交流发电机。这种发电机即无特殊
当给两滑环通入直流电时，励磁绕组中就有电流通过，并产
生轴向磁通，使爪极一块被磁化为N极，另一块被磁化为S极，
从而形成六对（或八对）相互交错的磁极。当转子转动时，
就形成了旋转的磁场。
河北科技师范学院
•Automobile Electrics
3．整流器
整流器的功用是将定子
绕组的三相交流电变为直流
电。
整流器由整流板和整流
•Automobile Electrics 河北科技师范学院
1．整流原理:
（1）二极管的导通原则
当3只正二极管负极端连接 在一起时，正极端电位最高者 导通；
当3只负二极管正极端连接 在一起时，负极端电位最低者 导通。
河北科技师范学院
2.按励磁绕组搭铁型式分 （1）内搭铁型交流发电机。 （2）外搭铁型交流发电机。 3.按整流器结构分 （1）6管交流发电机。 （2）8管交流发电机。 （3）9管交流发电机。 （4）11管交流发电机。
•Automobile Electrics
注意：交流发电机搭铁型式不 同，所配用的调节器及接线方法不 同，充电系故障检查方法也不同， 使用时应予注意，否则发电机不发 电，调节器不工作。
热量产生，温度过高会烧坏导线的绝缘导致发电机
不能正常工作，所以为发电机散热是必须的，为了
提高散热能力，有的发电机装有两个风扇（前后各
一个）。如丰田轿车的发电机。
河北科技师范学院
二 交流发电机的分类
•Automobile Electrics
1.按总体结构分 （1）普通交流发电机。这种发电机即无特殊
当给两滑环通入直流电时，励磁绕组中就有电流通过，并产
生轴向磁通，使爪极一块被磁化为N极，另一块被磁化为S极，
从而形成六对（或八对）相互交错的磁极。当转子转动时，
就形成了旋转的磁场。
河北科技师范学院
•Automobile Electrics
3．整流器
整流器的功用是将定子
绕组的三相交流电变为直流
电。
整流器由整流板和整流
汽车交流发电机及调节器检修教学课件
式中 Em－每相电动势的最大值 Eф－每相电动势的有效值 w－电角速度（ w ＝2π f）
一、发电原理 3、每相绕组中电动势的有效值 E = 4.44KfN = Ce n
式中：K-绕组系数(和发电机定子绕组 的绕线方式有关的系数 ) N-每项匝数（匝） f－频率（Hz） φ-每极磁通（Wb） Ce-电机常数（Ce＝4.44KNp/60） 称Eф为相电动势。
二、 交流发电机整流原理 （三相全波桥式整流）
0～t1瞬时
二、交流发电机整流原理 （三相全波桥式整流）
t1～t2瞬时
二、交流发电机整流原理 （三相全波桥式整流）
t2～t3瞬时
二、 交流发电机整流原理
三只正二极管负极端连接在一 起时，正极端电位最高者导通； 三只负二极管正极端连接在 一起时，负极端电位最低者导通。 每一瞬时都有一个正极和一个 管导通 ，使电路形成回路。这样， 通过用电器的就是直流电。
三、交流发电机的励磁电路 如图2-17带充电指示灯的电路
（9管内搭铁交 发电机电压小于蓄电池时 流发电机） 充电指示灯发亮 电子调节器
充电指示灯的作用
1、提示驾驶员在发动机熄火后关 掉点火开关。 2、可以指示发电机是否有故障
交流发电机的结构分以下几部分:
第三节 交流发电机的构造 （普通）
端盖 风扇 带轮
f =
60
( Hz )
一、发电原理 2、三相交流感生电动势幅值
1）交流电动势的波形近似正弦波（因 转子磁极呈鸟嘴形，其磁场的分布 近似正弦规律） 2）三相电动势对称（因三相绕组对称 安置）
一、发电原理 2、三相交流电动势幅值表 e = E sin wt = 达式 2 E sin wt
U m
汽车交流发电机的检测课件
交流发电机的整流原理
交流发电机产生的交流电为正弦波，需要通过整流电路将其转换为直流电。
整流电路主要由二极管组成，当正弦波的正半周通过二极管时，二极管导通，电流可以通过 ；当正弦波的负半周通过二极管时，二极管截止，电流无法通过。
通过这种方式，整流电路将交流电转换为直流电。
交流发电机的调节原理
交流发电机产生的交流电的频 率和电压需要调节。
发电机的清洗
使用专业的清洗剂和工具清洗发电机，确保 清除表面的灰尘和污垢。
发电机的组装
根据拆卸前的记录，使用专用工具和紧固件 将发电机重新组装。
04
交流发电机的故障诊断与 排除
交流发电机的常见故障
发电机不发电 发电机过热
发电机发电异常 电磁干扰
故障原因分析
发电机不发电
发电机发电异常
定子绕组开路、转子绕组开路、外部电路 断路等。
总结词
发电机过热是指发电机的温度过高，需要立即进行检查和维 修，以避免更严重的故障发生。
详细描述
当汽车交流发电机过热时，首先需要检查发电机皮带是否过 紧或打滑，然后检查风扇和水泵是否正常工作。如果以上检 查均正常，则需要进一步检查发电机的润滑系统和散热系统 是否正常。
感谢您的观看
THANKS
定期检查发电机的绝缘性能，防止因绝缘不良导致漏电或短路。
更换磨损零部件
更换轴承
轴承是发电机中最容易磨 损的部件之一，需要定期 更换。
更换碳刷
碳刷是发电机的另一个易 损件，需要定期更换以确 保发电机正常工作。
ห้องสมุดไป่ตู้
更换密封件
密封件是保持发电机密封 的重要部件，需要定期更 换以防止漏油或漏气。
调整发电机的工作参数

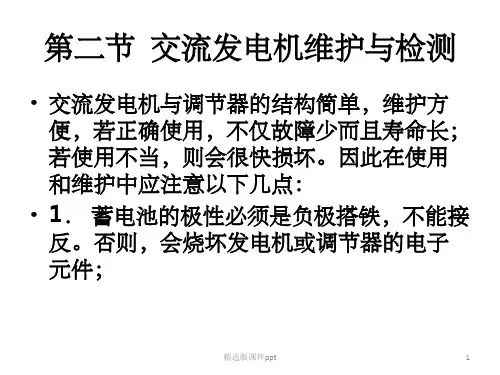

交流发电机的维修与检测
精选版课件ppt
25
二、电压调节器的调压原理
• 交流发电机调节器的工作原理是：当交流 发电机的转速升高时，调节器通过减小发 电机的励磁电流If来减小磁通Ф，使发电机 的输出电压UB保持不变。
精选版课件ppt
26
三、晶体管调节器结构与工作原理
• 晶体管调节器有多种型式，其电路个不相 同，但一般采用整体封装型式，不可拆卸， 不能维修，只能整体更换。
36
2. 电压调节器性能的检测
1）按照电压调节器的搭铁类型将导线连接好。
2）调整直流电源电压至相应值，接通开关s， 灯泡点亮后逐渐调高电压。
3）当电压升高到调节电压时，若灯泡熄灭， 说明调节器性能良好，若灯泡始终亮，则说明 调节器是损坏的。
精选版课件ppt
37
新型电源管理系统
• 随着汽车的不断发展，车辆上的电子和电 气部件数量不断增加，对车载电源的供电 提出了更高的要求，传统的中央继电盒模 式已经难以适应中高档车的供电要求。因 此，新型的车载电网管理系统应运而生， 例如，宝马，奥迪，大众等车系的中高档 车都装配了车载管理系统。
• （2）用万用表直流电压档测量电压：在发电机未 转动时测量蓄电池端电压，并记录下来，起动发 动机并将转速提高到怠速以上转速，测量蓄电池 端电压，若能高于原记录，说明发电机能发电， 若测量电压一直不上升，说明发电机或调节器有 故障，应及时维修。
精选版课件ppt
9
发电机拆下解体检修
• 当发现发电机或调节器有故障需要从车上 拆下检修时，首先关断点火开关及一切用 电设备，拆下蓄电池负极电缆线，再拆卸 发电机上的导线接头。
精选版课件ppt
10
交流发电机的电压调节器
• 电压调节器的分类 • 电压调节器的调压原理 • 电子调节器结构与工作原理 • 电子调节器应用实例
汽车交流发电机的认知与检修71页PPT
汽车交流发电机的认知与检修
36、如果我们国家的法律中只有某种 神灵， 而不是 殚精竭 虑将神 灵揉进 宪法， 总体上 来说， 法律就 会更好 。—— 马克·吐 温 37、纲纪废弃之日，便是暴政兴起之 时。— —威·皮 物特
38、若是没有公众舆论的支持，法律 是丝毫 没有力 量的。 ——菲 力普斯 39、一个判例造出另一个判例，它们 迅速累 聚，进 而变成 法律。 ——朱 尼厄斯
xiexie! 38、我这个人走得很慢，但是我从不后退。——亚伯拉罕·林肯
39、勿问成功的秘诀为何，且尽全力做你应该做的事吧。——美华纳
40、学而不思则罔，思而不学则殆。——孔子
40、人类法律，事物有规律，这是不 容忽视 的。— —爱献 生
谢谢！
36、自己的鞋子，自己知道紧在哪里。——西班牙
37、我们唯一不会改正的缺点是软弱。——拉罗什福科
36、如果我们国家的法律中只有某种 神灵， 而不是 殚精竭 虑将神 灵揉进 宪法， 总体上 来说， 法律就 会更好 。—— 马克·吐 温 37、纲纪废弃之日，便是暴政兴起之 时。— —威·皮 物特
38、若是没有公众舆论的支持，法律 是丝毫 没有力 量的。 ——菲 力普斯 39、一个判例造出另一个判例，它们 迅速累 聚，进 而变成 法律。 ——朱 尼厄斯
xiexie! 38、我这个人走得很慢，但是我从不后退。——亚伯拉罕·林肯
39、勿问成功的秘诀为何，且尽全力做你应该做的事吧。——美华纳
40、学而不思则罔，思而不学则殆。——孔子
40、人类法律，事物有规律，这是不 容忽视 的。— —爱献 生
谢谢！
36、自己的鞋子，自己知道紧在哪里。——西班牙
37、我们唯一不会改正的缺点是软弱。——拉罗什福科
汽车交流发电机的检测课件
所测得R接近0
定子的检测
• 定子绕组的检测 • 用万用表量程为200 Ω的欧姆档测量，两表笔分别测量三相
绕组间的电阻，如R=0.2-10 Ω，并且三相绕组测得的值基 本相等，则正常 绕组R=∞Ω 万用表屏幕最左端为1 故
绕组R小于正常值
定子的检测
• 定子绕组绝缘的检测 • 用万用表量程为20KΩ的欧姆档测量，黑表笔搭铁，红表笔
汽车交流发电机的检修
复习提问
1．汽车交流发电机有哪些零部件组成 2．汽车交流发电机各组成的作用是什么？
交流发机的构造
交流发电机主要由转子总成、定子总成、硅整流器、前后端盖 及电刷以及皮带轮、风扇等部件组成，见图。
交流发电机结构图
教学目标
1. 了解汽车交流发电机需要检修的零部件 2. 掌握汽车交流发电机各个部件的检修方 法 3.培养学生严肃认真、一丝不苟的工作习惯
教学重点
1．转子绕组的检修 2．定子绕组的检修 3．整流器的检修
转子的检测
1、检测滑环 步骤：检测滑环表面是否 有烧蚀和脏污 有脏污 用布料擦干净 有烧蚀 用车床进行光 磨
图3-8 发电机构造图
转子的检测
• 励磁绕组的检测 • 用万用表量程为200 Ω的欧姆档
测量，两表笔分别搭在两滑环上, 励磁绕组电阻R的正常值为 2-10 Ω
故障情况?
绕组断路
绕组R=∞Ω万用表屏幕最左 端为1
绕组短路
绕组R小于正常值
转子的检测
• 转子绕组绝缘的检测 • 正常情况：转子绕组应与
•
转子轴及爪极绝缘 步骤为：用万用表量程为 20KΩ的欧姆档测量，一表 笔在滑环上，另一表笔放 在轴或爪极上，R=∞Ω 万 用表屏幕最左端显示为1
发电机的检测(2)ppt精选课件
★测量电刷架与端盖间的绝缘电阻，阻值正常应为∞Ω； ★测量电刷与电刷之间绝缘电阻，阻值正常应为∞Ω。
图4-43 电刷完整架编辑绝pp缘t 的测量
14
⑷桑塔纳2000GLi型轿车电刷及电刷架的检查工艺
步骤：①电刷高度的检查。 新电刷的长度为13mm，
允许磨损极限为5mm, 超过此极限值时应予更换。
②电刷弹簧压力的检测 检测方法（如图4-43-1所示），
6
操
作 活
1分解好的交流发电机一台、拆卸配套工具一套 万用表等仪表。
3、学习目标：
能正确检测发电机的整流器、电刷等。 学会操作中注意环境保护和人生安全。
完整编辑ppt
7
4、操作步骤
⑴整流器二极管的检测
步骤： ①将万用表选择开关转到测量二极管档
（如图4-38所示）
知 识
1、基本电路图 （如图1-37A所示）
①由发动机带动转子转动产生旋转磁场。
②旋转磁场外有定子绕组, 绕组有3组线圈，彼此相隔120度. ③转子旋转时，旋转的磁场使电枢绕组切割磁力线（或者 说使电枢绕组中通过的磁通量发生变化）而产生电动势。
图4-37A 发电机完整原编理辑pp图t
2
2、交流电动势波形
电刷弹簧弹力的当电刷从电刷 架中露出长度为2mm时，天平 秤上指示的读数即为电刷弹簧 压力，其值应为2~3N，弹簧弹 力过小时，应更换新电刷。
电刷表面如有油污应用于布擦拭 干净，电刷在电刷架内应滑动自 如。电刷架不得有裂纹、弹簧折 断或锈蚀现象，否则应更换。
完整编辑ppt
图4-43-1 检测电刷弹簧弹力
表4-1
交流发电机各接线柱之间的阻值
发电机型号
F与E
B与E间
N与E（B）间
图4-43 电刷完整架编辑绝pp缘t 的测量
14
⑷桑塔纳2000GLi型轿车电刷及电刷架的检查工艺
步骤：①电刷高度的检查。 新电刷的长度为13mm，
允许磨损极限为5mm, 超过此极限值时应予更换。
②电刷弹簧压力的检测 检测方法（如图4-43-1所示），
6
操
作 活
1分解好的交流发电机一台、拆卸配套工具一套 万用表等仪表。
3、学习目标：
能正确检测发电机的整流器、电刷等。 学会操作中注意环境保护和人生安全。
完整编辑ppt
7
4、操作步骤
⑴整流器二极管的检测
步骤： ①将万用表选择开关转到测量二极管档
（如图4-38所示）
知 识
1、基本电路图 （如图1-37A所示）
①由发动机带动转子转动产生旋转磁场。
②旋转磁场外有定子绕组, 绕组有3组线圈，彼此相隔120度. ③转子旋转时，旋转的磁场使电枢绕组切割磁力线（或者 说使电枢绕组中通过的磁通量发生变化）而产生电动势。
图4-37A 发电机完整原编理辑pp图t
2
2、交流电动势波形
电刷弹簧弹力的当电刷从电刷 架中露出长度为2mm时，天平 秤上指示的读数即为电刷弹簧 压力，其值应为2~3N，弹簧弹 力过小时，应更换新电刷。
电刷表面如有油污应用于布擦拭 干净，电刷在电刷架内应滑动自 如。电刷架不得有裂纹、弹簧折 断或锈蚀现象，否则应更换。
完整编辑ppt
图4-43-1 检测电刷弹簧弹力
表4-1
交流发电机各接线柱之间的阻值
发电机型号
F与E
B与E间
N与E（B）间
三交流发电机检测与维修PPT课件
接螺钉用十字起拧下，取下整流器； 拆卸整流器端座； 7）从驱动端盖里取出转子；用棉纱沾适量清洗剂擦洗转
子绕组、定子绕组、弹刷及其他机件。
零件的认识
U max
二、硅整流交流发电机的检查（30分）
1、转子的检查：
1）转子绕组短路与断路的检查： 用数字万用表的低电阻档检测两滑环之间的电阻，应符合技 术标准。若阻值为“∞”，则说明断路；若阻值过小，则说明 短路。一般阻值约为3.5~6Ω 。
2、 调节器的检测
a）内搭铁式调节器
b）外搭铁式调节器
图2-62 晶体管电压调节器的测试
思考题：怎么样将内搭铁改成外搭铁？
3、丰田某轿车电源系电路 丰田某轿车电源系电路为外搭铁式，其电路接线图
如图
图2-67 丰田某轿车电源系接线图
4、本田雅阁轿车电源系电路 本田雅阁轿车（L4发动机）电源系电路为外搭铁
5、考核
考核内容： 1、零件认识（20分）
2、发动机的检测（80分） 考核方式： 1、学生互考：学生自选择一位同学，考查自已对内容
掌握的情况。
2、实训教室抽考：对学生互考内容进行核查，每组选
两位同学，核查成绩做为本组所有学员评分的依据。
三、讨论发电机工作原理？（5分+10分+5分）
四、晶体管调节器（10分）
式控制电路
图2-65 本田雅阁 轿车电源系接线
图
小结
版权所有！请勿转载！
2、定子的检查：
1）定子绕组短路与断路的检查：用数字万用表的 低电阻档位检测定子绕组三个接线端，两两相测 。正常值时阻值小于1Ω且相等。阻值为“∞”， 说明断路；阻值为零，说明短路，如图1-7所示
2）定子绕组搭铁检查：即检查定子绕组与定子铁心间绝 缘情况。用数字万用表导通档测定子绕组接线端与铁心间 的电阻，若电阻过小（表内发出响声），说明有绝缘不良 故障。正常应指示“∞”，如图1-8所示。
子绕组、定子绕组、弹刷及其他机件。
零件的认识
U max
二、硅整流交流发电机的检查（30分）
1、转子的检查：
1）转子绕组短路与断路的检查： 用数字万用表的低电阻档检测两滑环之间的电阻，应符合技 术标准。若阻值为“∞”，则说明断路；若阻值过小，则说明 短路。一般阻值约为3.5~6Ω 。
2、 调节器的检测
a）内搭铁式调节器
b）外搭铁式调节器
图2-62 晶体管电压调节器的测试
思考题：怎么样将内搭铁改成外搭铁？
3、丰田某轿车电源系电路 丰田某轿车电源系电路为外搭铁式，其电路接线图
如图
图2-67 丰田某轿车电源系接线图
4、本田雅阁轿车电源系电路 本田雅阁轿车（L4发动机）电源系电路为外搭铁
5、考核
考核内容： 1、零件认识（20分）
2、发动机的检测（80分） 考核方式： 1、学生互考：学生自选择一位同学，考查自已对内容
掌握的情况。
2、实训教室抽考：对学生互考内容进行核查，每组选
两位同学，核查成绩做为本组所有学员评分的依据。
三、讨论发电机工作原理？（5分+10分+5分）
四、晶体管调节器（10分）
式控制电路
图2-65 本田雅阁 轿车电源系接线
图
小结
版权所有！请勿转载！
2、定子的检查：
1）定子绕组短路与断路的检查：用数字万用表的 低电阻档位检测定子绕组三个接线端，两两相测 。正常值时阻值小于1Ω且相等。阻值为“∞”， 说明断路；阻值为零，说明短路，如图1-7所示
2）定子绕组搭铁检查：即检查定子绕组与定子铁心间绝 缘情况。用数字万用表导通档测定子绕组接线端与铁心间 的电阻，若电阻过小（表内发出响声），说明有绝缘不良 故障。正常应指示“∞”，如图1-8所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
能力
• 5、能够熟悉发电机零件结构及技术标准，掌
握发电机总成与零件检查内容与与方法
3
教学重点
1．发电机拆解、装复的步骤和方法 2. 转子的检修 3．定子的检修 4．整流器的检修 5. 电刷（架）的检修 6. 发电机不解体检修
4
一、发电机的拆解及装复过程
5
二、 转子的检修
• 发电机拆解后，对发电机转子进行检测 • 检测的内容： • 励磁绕组的检测 • 集电环的检测 • 励磁绕组与转子轴间电阻的测量
汽车交流发电机的检修
1
复习提问
1．汽车交流发电机有哪些零部件组成 2．汽车交流发电机各组成的作用是什么？ 3. 万用表的使用 万用表检测电阻 万用表检测电压 万用表检测电流
2
教学目标
1、熟悉发电机的基本结构组成
• 2、熟悉发电机发电原理及影响发电机电动势
的因素
• 3、掌握发电机拆装程序 • 4、培养学生具有规范拆卸装配发电机的基本
断路。
• 3、检测转子轴与励磁绕组之间的电阻值为
“0”时，说明了什么问题？
12
三、 定子的检测
• 定子检测的内容： • 定子绕组的检测 • 定子绕组与定子铁心之间的检测
13
三、 定子的检修
1. 短路的检查 （注：电阻太小无法用万用表检测，我校又没有相应
的设备。故此项目不检查 ）
2．断路的检查（欧挡低档位）
21
五、电刷的检查
• 电刷检查的内容： • 电刷高度 • 压力弹簧的弹力
22
1、电刷（架）的结构布置图
23
2、电刷的规格
24
3、电刷的测量
25
六、发电机不解体检测
• 几种型号的发电机不解体检查的标准
26
27
•
9、 人的价值，在招收诱惑的一瞬间被决定 。21.2.1721.2.17Wednesday, February 17, 2021
15
三、 定子的检修
• 1、文字或口述说明转子检测的内容和步骤。 • 2、什么样的检测结果说明定子绕组短路、断
路。
• 3、检测定子铁心与定子绕组之间的电阻值为
“0”时，说明了什么问题？
• 4、思考：测量定子绕组的电阻时，电阻值是
否为“0”，为什么？
16
四、整流器的检查
• 指针式万用表和数字式万用表在测量二极
万用表的红黑 两支表笔分别 压在两个万用 表的红黑两支 表笔一支压放 在中性点N上 另一支分别放 在三相绕组U、 V、W端线上
滑环上
测量电阻值为 无穷大，则说 明定子绕组断
路
14
3．搭铁的检查 （欧挡高档位）
万用表上的数 字应不变，否 则说明三相绕 组有搭铁故障 将万用表的红 黑两支表笔一 支压放在中性 点N上另一支 放在定子壳体 上
•
13、生气是拿别人做错的事来惩罚自 己。21.2.1721.2.1722: 25:1922:25:19February 17, 2021
•
14、抱最大的希望，作最大的努力。2021年2月17日 星期三 下午10时25分 19秒22:25:19 21.2.17
•
15、一个人炫耀什么，说明他内心缺 少什么 。。2021年2月 下午10时25分 21.2.1722:25F ebruar y 17, 2021
• 问题分析：检测这些部件说明什么问题？
6
二、 转子的检修
• 转子的构造
7
二、 转子的检测图解
1．断路的检查（欧挡低档位）
万用表的红黑 两支表笔分别 压ቤተ መጻሕፍቲ ባይዱ两个滑环
上
测量电阻值为 无穷大，则说 明磁场绕组断
路
8
2．短路的检查（欧挡低档位）
万用表的红黑 两支表笔分别 压在两个滑环
上
测量电阻值偏 小，则说明磁 场绕组匝间存
在短路
9
4.集电环与转子轴短路的检查（欧挡低档位）
10
• 3.集电环与转子轴短路的检查（欧挡低档位）
万用表的红黑 两支表笔分别 压在滑环和壳
体上
万用表上的数 字应不变，否 则说明磁场绕 组有搭铁故障
11
二、 转子的检测图解
• 1、文字或口述说明转子检测的内容和步骤。 • 2、什么样的检测结果说明励磁绕组短路、
管时有什么差别
• 二极管的单向导电性怎样体现的，用万用
表测量，会显示怎样的结果？
• 怎样利用两种万用表测量二极管的正极和
负极？
17
1、整流器的结构图
18
2、整流器的结构图
19
4、整流器的检查
20
3、整流器的检查
红表笔 放负极
红表 笔放 正极
注：两支表笔分别压在负二极管的极板和二极管接触端上， 然后更换表笔再测量。若一次导通一次导不通则正常；若 两次测量都不导通，则说明二极管断路。若两次测量都导 通，说明此二极管被击穿
•
16、业余生活要有意义，不要越轨。2021年2月17日 星期三 10时25分19秒 22:25: 1917 February 2021
•
17、一个人即使已登上顶峰，也仍要 自强不 息。下 午10时25分19秒下午10时25分22:25:1921.2.17
谢谢大家
28
•
10、低头要有勇气，抬头要有低气。22:25:1922:25: 1922:252/17/ 2021 10:25:19 PM
•
11、人总是珍惜为得到。21.2.1722:25:1922: 25Feb-2117-Feb-21
•
12、人乱于心，不宽余请。22:25:1922:25:1922:25Wednes day, February 17, 2021
• 5、能够熟悉发电机零件结构及技术标准，掌
握发电机总成与零件检查内容与与方法
3
教学重点
1．发电机拆解、装复的步骤和方法 2. 转子的检修 3．定子的检修 4．整流器的检修 5. 电刷（架）的检修 6. 发电机不解体检修
4
一、发电机的拆解及装复过程
5
二、 转子的检修
• 发电机拆解后，对发电机转子进行检测 • 检测的内容： • 励磁绕组的检测 • 集电环的检测 • 励磁绕组与转子轴间电阻的测量
汽车交流发电机的检修
1
复习提问
1．汽车交流发电机有哪些零部件组成 2．汽车交流发电机各组成的作用是什么？ 3. 万用表的使用 万用表检测电阻 万用表检测电压 万用表检测电流
2
教学目标
1、熟悉发电机的基本结构组成
• 2、熟悉发电机发电原理及影响发电机电动势
的因素
• 3、掌握发电机拆装程序 • 4、培养学生具有规范拆卸装配发电机的基本
断路。
• 3、检测转子轴与励磁绕组之间的电阻值为
“0”时，说明了什么问题？
12
三、 定子的检测
• 定子检测的内容： • 定子绕组的检测 • 定子绕组与定子铁心之间的检测
13
三、 定子的检修
1. 短路的检查 （注：电阻太小无法用万用表检测，我校又没有相应
的设备。故此项目不检查 ）
2．断路的检查（欧挡低档位）
21
五、电刷的检查
• 电刷检查的内容： • 电刷高度 • 压力弹簧的弹力
22
1、电刷（架）的结构布置图
23
2、电刷的规格
24
3、电刷的测量
25
六、发电机不解体检测
• 几种型号的发电机不解体检查的标准
26
27
•
9、 人的价值，在招收诱惑的一瞬间被决定 。21.2.1721.2.17Wednesday, February 17, 2021
15
三、 定子的检修
• 1、文字或口述说明转子检测的内容和步骤。 • 2、什么样的检测结果说明定子绕组短路、断
路。
• 3、检测定子铁心与定子绕组之间的电阻值为
“0”时，说明了什么问题？
• 4、思考：测量定子绕组的电阻时，电阻值是
否为“0”，为什么？
16
四、整流器的检查
• 指针式万用表和数字式万用表在测量二极
万用表的红黑 两支表笔分别 压在两个万用 表的红黑两支 表笔一支压放 在中性点N上 另一支分别放 在三相绕组U、 V、W端线上
滑环上
测量电阻值为 无穷大，则说 明定子绕组断
路
14
3．搭铁的检查 （欧挡高档位）
万用表上的数 字应不变，否 则说明三相绕 组有搭铁故障 将万用表的红 黑两支表笔一 支压放在中性 点N上另一支 放在定子壳体 上
•
13、生气是拿别人做错的事来惩罚自 己。21.2.1721.2.1722: 25:1922:25:19February 17, 2021
•
14、抱最大的希望，作最大的努力。2021年2月17日 星期三 下午10时25分 19秒22:25:19 21.2.17
•
15、一个人炫耀什么，说明他内心缺 少什么 。。2021年2月 下午10时25分 21.2.1722:25F ebruar y 17, 2021
• 问题分析：检测这些部件说明什么问题？
6
二、 转子的检修
• 转子的构造
7
二、 转子的检测图解
1．断路的检查（欧挡低档位）
万用表的红黑 两支表笔分别 压ቤተ መጻሕፍቲ ባይዱ两个滑环
上
测量电阻值为 无穷大，则说 明磁场绕组断
路
8
2．短路的检查（欧挡低档位）
万用表的红黑 两支表笔分别 压在两个滑环
上
测量电阻值偏 小，则说明磁 场绕组匝间存
在短路
9
4.集电环与转子轴短路的检查（欧挡低档位）
10
• 3.集电环与转子轴短路的检查（欧挡低档位）
万用表的红黑 两支表笔分别 压在滑环和壳
体上
万用表上的数 字应不变，否 则说明磁场绕 组有搭铁故障
11
二、 转子的检测图解
• 1、文字或口述说明转子检测的内容和步骤。 • 2、什么样的检测结果说明励磁绕组短路、
管时有什么差别
• 二极管的单向导电性怎样体现的，用万用
表测量，会显示怎样的结果？
• 怎样利用两种万用表测量二极管的正极和
负极？
17
1、整流器的结构图
18
2、整流器的结构图
19
4、整流器的检查
20
3、整流器的检查
红表笔 放负极
红表 笔放 正极
注：两支表笔分别压在负二极管的极板和二极管接触端上， 然后更换表笔再测量。若一次导通一次导不通则正常；若 两次测量都不导通，则说明二极管断路。若两次测量都导 通，说明此二极管被击穿
•
16、业余生活要有意义，不要越轨。2021年2月17日 星期三 10时25分19秒 22:25: 1917 February 2021
•
17、一个人即使已登上顶峰，也仍要 自强不 息。下 午10时25分19秒下午10时25分22:25:1921.2.17
谢谢大家
28
•
10、低头要有勇气，抬头要有低气。22:25:1922:25: 1922:252/17/ 2021 10:25:19 PM
•
11、人总是珍惜为得到。21.2.1722:25:1922: 25Feb-2117-Feb-21
•
12、人乱于心，不宽余请。22:25:1922:25:1922:25Wednes day, February 17, 2021
