电感升压原理
电感升压原理
电感升压原理是一种利用电磁感应现象实现电压升高的技术。
电感器是电感升压电路的关键元件之一，通常由螺线管构成，通过在交流电路中产生变化的磁场，从而引起电压的变化。
根据法拉第电磁感应定律，当导体在磁场中运动或磁场发生变化时，会在导体内部产生感应电动势。
在电感升压电路中，当交流电流通过螺线管，产生变化的磁场时，导线内部会产生感应电动势，使得电压升高。
通过选择适当的电感器和变压器参数，可以实现更大幅度的电压升高。
当交流电流变化越快，螺线管内部的感应电动势就越大，从而实现更高的电压升压效果。
电感升压电路不仅可以将交流电压升高，还可以实现隔离功能，避免电路中的干扰相互影响。
它被广泛应用于各种电子设备中，如电源变压器、充电器、逆变器等。
总之，电感升压原理利用电磁感应现象实现电压升高，即通过在电路中产生变化的磁场来引起感应电动势，从而实现电压的升高效果。
这种原理在电子设备中具有重要的应用价值。
电感式升压降压的原理
这不是什么高手大作,只是个扫盲帖,适用于不了解电感特性,却又对升器器感兴趣的同志们.高手免入.不知道要发这个贴子到哪个版块,版主们帮忙处理下.为了节省篇幅,很多原理性的知识我点到为止,以空间换时间,有兴趣深入了解的可以查阅相关资料和提问.废话不多直,我直接开始了.要了解电感式升压/降压的原理(我今天只讲升压),首先必须要了解电感的一些特性:电磁转换与磁储能.其它所有参数都是由这两个特性引出来的.先看看下面的图:电感回路通电瞬间(原文件名:1.JPG)相信有初中文化是坛友们都知道,一个电池对一个线圈通电,这是个电磁铁.不论你是否科盲,你一定会奇怪,这有什么值得分析的呢?有!我们要分析它通电和断电的瞬间发生了什么.线圈(以后叫作"电感"了)有一个特性---电磁转换,电可以变成磁,磁也可以变回电.当通电瞬间,电会变为磁并以磁的形式储存在电感内.而断电瞬磁会变成电,从电感中释放出来.现在我们看看下图,断电瞬间发生了什么:断电瞬间(原文件名:2.JPG)前面我说过了,电感内的磁能会在电感断电时重新变回电,然而问题来了:此时回路已经断开,电流无处可以,磁如何能转换成电流呢?很简单,电感两端会出现高压!电压有多高呢?无穷高,直到击穿任何阻挡电流前进的介质为止.这里我们了解了电感的第二个特性----升压特性.当回路断开时,电感内的能量会以无穷高电压的形式变换回电,电压能升多高,仅取决于介质变的击穿电压.现在可以小结一下了:下面是正压发生器,你不停地扳动开关,从输入处可以得到无穷高的正电压.电压到底升到多高,取决于你在二极管的另一端接了什么东西让电流有处可去.如果什么也不接,电流就无处可去,于是电压会升到足够高,将开关击穿,能量以热的形式消耗掉.正压发生器原理图(原文件名:3.JPG)下面是负压发生器,你不停地扳动开关,从输入处可以得到无穷高的负电压.负压发生器原理图(原文件名:4.JPG)上面说的都是理论,现在来点实际的电子线路图,看看正/负压发生器的"最小系统"到底什么样子:实际电子线路(原文件名:5.JPG)你可以很清楚看到演变,电路中仅仅把开关换成了三极管换而已.不要小看这两个图,事实上,所以开关电源都是由这两个图组合变换而来,所以掌握这两个图非常重要.最后要提提磁饱合的问题.什么是磁饱合?从上面的背景知道我们可以知道电感能储存能量,将能量以磁场方式保存,但能存多少呢?存满之后会发生什么情况呢?1.存多少: "最大磁通量"这个参数就是干这个用的,很显然,电感不能无限保存能量,它存储能量的数量由电压与时间的乘积决定,对于每个电感来说,这是一个常数,根据这个常数你可以算出一个电感要提供N伏M 安供电时必须工作于多高的频率下.2.存满之后会如何: 这就是磁饱合的问题.饱合之后,电感失去一切电感应有的特性,变成一纯电阻,并以热的形式消耗掉能量.。
DC-DC升压(BOOST)电路原理
BOOST升压电路中：电感的作用：是将电能和磁场能相互转换的能量转换器件，当MOS 开关管闭合后，电感将电能转换为磁场能储存起来，当MOS断开后电感将储存的磁场能转换为电场能，且这个能量在和输入电源电压叠加后通过二极管和电容的滤波后得到平滑的直流电压提供给负载，由于这个电压是输入电源电压和电感的磁砀能转换为电能的叠加后形成的，所以输出电压高于输入电压，既升压过程的完成；肖特基二极管主要起隔离作用，即在MOS开关管闭合时，肖特基二极管的正极电压比负极电压低，此时二极管反偏截止，使此电感的储能过程不影响输出端电容对负载的正常供电；因在MOS管断开时，两种叠加后的能量通过二极向负载供电，此时二极管正向导通，要求其正向压降越小越好，尽量使更多的能量供给到负载端！！电感升压原理：什么是电感型升压DC/DC转换器？如图1所示为简化的电感型DC-DC转换器电路，闭合开关会引起通过电感的电流增加。
打开开关会促使电流通过二极管流向输出电容。
因储存来自电感的电流，多个开关周期以后输出电容的电压升高，结果输出电压高于输入电压。
电感型升压转换器应用在哪些场合？电感型升压转换器的一个主要应用领域是为白光LED供电，该白光LED能为电池供电系统的液晶显示(LCD)面板提供背光。
在需要提升电压的通用直流-直流电压稳压器中也可使用。
决定电感型升压的DC-DC转换器输出电压的因素是什么？在图2所示的实际电路中，带集成功率MOSFET的IC代替了机械开关，MOSFET的开、关由脉宽调制(PWM)电路控制。
输出电压始终由PWM占空比决定，占空比为50%时，输出电压为输入电压的两倍。
将电压提高一倍会使输入电流大小达到输出电流的两倍，对实际的有损耗电路，输入电流还要稍高。
电感值如何影响电感型升压转换器的性能？因为电感值影响输入和输出纹波电压和电流，所以电感的选择是感性电压转换器设计的关键。
等效串联电阻值低的电感，其功率转换效率最佳。
要对电感饱和电流额定值进行选择，使其大于电路的稳态电感电流峰值。
升压电路工作原理分类
升压电路工作原理分类
升压电路工作原理可以分为以下几种：
1. 电感式升压电路工作原理：通过电感的储能和释放能量来实现升压功能。
当输入电压的瞬时变化时，电感会产生感应电动势，使输出电压增加。
2. 变压器式升压电路工作原理：通过变压器的变比来实现电压的升高。
输入端的低电压通过变压器的绕组转化为高电压。
3. 电容式升压电路工作原理：通过电容的充放电过程来实现电压的升高。
当电容器放电时，输出电压会超过输入电压。
4. 多级升压电路工作原理：通过多个级联的升压电路来将输入电压逐级增加，从而实现更高的输出电压。
5. 电子变压器式升压电路工作原理：通过电子元件（如晶体管、MOSFET等）的开关控制，将输入电压切割成高频脉冲，然
后通过变压器进行变换，最后通过滤波电路得到所需的高压输出。
以上仅是一些常用的升压电路工作原理分类，实际还有其他一些特殊的升压电路工作原理。
电感升压原理
电感升压原理
电感升压原理是指在交流电源中，通过电感的作用使得电压升高的一种原理。
当电流流过电感时，会在其内部产生一个磁场，而电流所携带的能量也会随之转化成磁场能。
当电源中断开时，由于磁场的惯性，磁场内的能量会向外释放，形成电流反向的电动势，并导致电荷的滞后作用。
这时，如果在电感两端串联一组二极管和负载，能够使得电荷在正常通电的情况下，通过电感时的电流向负载传递，而在电源断开的情况下，由于二极管的锁定作用，电荷不能向电源反流，而只能通过与负载串联的电容将其电荷传递给负载，此时电荷在电感的初始电压的作用下，从而产生了电压升高的现象。
电感升压原理的实现，需要通过电路连接中的电感和电容来实现。
同时，由于电感与电容之间的互补作用，能够使得电荷在电路内部保持周期性的振荡，并使得负载具有更高的电压和电流，实现电能转化的目的。
在电路连接中，电感与电容之间的共振频率是决定电路性质的关键要素，当电路处于共振状态时，电荷在电路内部的振荡达到最大值，而负载的电压也达到最大值。
电感升压原理在实际应用中具有广泛的用途，特别是在无线电领域和电子设备中的应用较为广泛。
在此类设备
中，电感升压能够使得信号得到加强，并在高频、高速、高灵敏度的设备中产生卓越的效果。
而在一些家用电器中，电感升压能够提高电器效率，降低通电成本。
例如，在灯泡中使用电感升压，能够使得灯泡的电流变得更加稳定，从而达到更长的使用寿命和更节能的结果。
总之，电感升压原理是一种广泛应用于电子设备和家用电器的原理。
其依靠功率的周期性转化实现了电压升高的效果。
对于电路工程师和电气工程师而言，熟练掌握电感升压原理，能够为他们的工作带来更为灵活的思路和更好的效果。
dc-dc升压电路工作原理
dc-dc升压电路工作原理
DC-DC升压电路是一种将直流电压提升到更高电压的电路。
其工作原理基于一个重要的电子器件——升压变换器。
在DC-DC升压电路中，升压变换器通常采用两个关键元件：开关管和电感。
开关管可以是晶体管或MOSFET，它根据控制信号来开关电路。
电感则负责储存能量和平滑电流。
工作原理如下：
1. 开关管关闭：当开关管关闭时，输入电压通过电感和输出负载形成一个回路。
此时电感储存能量，同时输出电压为0。
2. 开关管开启：当开关管开启时，电感中储存的能量开始释放。
由于电感的特性，电流无法突变，而是以一个相对较小的斜率增加。
这导致了电感两端电压的上升。
3. 能量传输：在开关管开启期间，电感储存的能量被输出至输出负载。
输出负载中的电容会平滑输出电压，并保持稳定。
4. 重复过程：开关管周期性地切换，使电感能够储存和释放能量，从而实现稳定的升压效果。
需要注意的是，DC-DC升压电路还可以通过调整开关管的开启和关闭时间来控制输出电压的大小。
此外，电感和电容的数值也会对输出电压进行影响。
总结起来，DC-DC升压电路通过周期性地切换开关管，利用电感储存和释放能量，实现将输入直流电压提升到更高电压的功能。

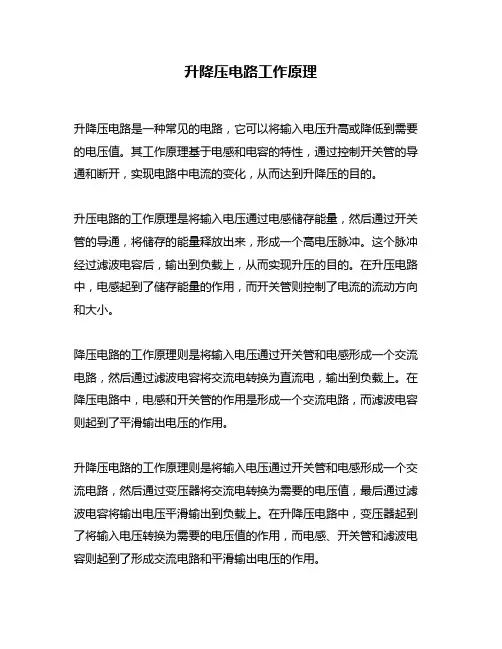

升降压电路基本原理
升降压电路基本原理升压电路（Boost Circuit）和降压电路（Buck Circuit）是电子电路中常用的两种基本电路类型，用来改变电源输入电压的大小。
两者的基本原理和实现方式有所不同。
升压电路的基本原理是将输入电压提升到较高的输出电压。
升压电路通常由一个能储存能量的电感、一个开关管和一个输出电容组成。
当开关管导通时，电感储存能量；当开关管断开时，电感释放储存的能量，输出电压也随之增加。
升压电路可以通过改变开关管的导通和断开时间，调整输出电压的大小。
升压电路的工作原理如下：1.开关管导通：当开关管导通时，电能从电源输入电压转化为磁能存储在电感中；2.开关管断开：当开关管断开时，电感中储存的磁能会释放，并通过二极管供给输出电容和负载；3.输出电压增加：通过控制导通和断开时间的比例，可以调整输出电压的大小。
降压电路的基本原理是将输入电压降低到较低的输出电压。
降压电路通常由一个开关管、一个电感和一个输出电容组成。
降压电路的关键是通过开关管的导通和断开控制，改变电感中储存的能量传递到输出电容和负载的比例。
降压电路的工作原理如下：1.开关管导通：当开关管导通时，电能从电源输入电压转化为储存在电感中的磁能；2.开关管断开：当开关管断开时，电感中储存的磁能会释放，一部分能量通过二极管供给输出电容和负载；3.输出电压降低：通过控制导通和断开时间的比例，可以调整输出电压的大小。
升降压电路（Buck-Boost Circuit）是一种可以实现升压和降压功能的电路，它可以通过调整开关管的导通和断开时间来实现输出电压的变换。
升降压电路通常由一个开关管、一个电感和一个输出电容组成，类似于升压电路和降压电路的组合。
升降压电路可以应用于多种场景，例如电源适配器和汽车点火系统。
升压、降压和升降压电路在电子设备和电路中应用广泛。
它们可以用于改变电源输入电压的大小，以满足不同电路和设备的需求。
在设计和调整升降压电路时，需要考虑电流和功率的变化，确保电路的工作稳定和高效。
升压电感工作原理
升压电感工作原理升压电感是一种在电路中起到升压作用的电器元件，也被称为“电感升压器”或“升压变压器”。
它的工作原理是通过利用电感感应作用使得电压升高，从而达到升压的效果。
本文将详细介绍升压电感的工作原理及其相关知识。
一、升压电感的基本结构升压电感的基本结构由磁芯、线圈和固定支架组成。
其中，磁芯是电感的核心部分，起到了固定线圈和增强强磁场的作用。
线圈则是电感中的主体部分，由导线绕成，其一端与电源连接，另一端则产生升压的输出信号。
固定支架则起到固定总体结构的作用。
二、升压电感的工作原理升压电感的工作原理是通过电磁感应法则，利用线圈中的感应电场和磁场相互作用来实现电压升高的效果。
当电源施加电压时，电流会经过线圈，形成一个电磁场，进而感应出更高的电压。
在稳定的工作状态下，电磁场和电压可以达到一种平衡状态，使得输出的电压保持在一个稳定的值。
三、升压电感的主要特点升压电感的最主要特点就是能够实现电压的升高作用，多用于电源电路或某些特定场合。
此外，升压电感还具有以下几个重要的特点：1. 额定电流大：升压电感的设计时通常会加大线圈的截面积，因此其承受的电流也比较大。
2. 磁环的截面积要大：升压电感的磁芯通常采用沉淀的铁粉，其截面积要比其他电感大一些。
3. 工作频率范围较宽：升压电感常常需要在各种不同的工作频率下工作，因此其设计应该符合不同频率范围的工作。
4. 阻抗高：升压电感经常在直流或者低频下使用，所以阻抗较高，输出的电流也比较小。
5. 较小的体积：与传统变压器相比，升压电感具有相对较小的体积，更易于集成到微型电路中。
四、升压电感的分类升压电感通常可以分为三种类型：气芯式升压电感、磁芯式升压电感和变压器式升压电感。
1. 气芯式升压电感，通常是由铜丝制成的线圈，在中心没有任何的磁芯存在，因此称之为气芯式。
此种电感常常用于特定的高压和高频场合，如雷达、通讯等。
2. 磁芯式升压电感，通过选择不同的磁芯材料，可以实现不同的特性要求。
升压电路的工作原理
升压电路的工作原理
升压电路的工作原理主要是利用电感器和电容器在不同电压下的储能特性，通过开关管的开通和关断控制能量的储存和释放，从而实现升压或降压的效果。
在升压电路中，通常使用电感器作为储能元件，电容器作为滤波元件。
当开关管导通时，输入电压通过电感器加在开关管上，同时电感器储存能量。
当开关管关断时，电感器中的能量通过二极管释放到输出端，此时电容器起到滤波作用，使输出电压更加平滑。
由于电感器的磁芯存在磁饱和现象，随着能量的不断释放，磁芯的磁感应强度逐渐减小，电感值也随之减小。
因此，在开关管开通时，电感器中的电流会逐渐增大，直到达到饱和状态。
当开关管关断时，电感器中的电流会逐渐减小，直到为零。
在这个过程中，由于电容器的作用，输出电压的值大于输入电压。
在开关管的工作周期内，当开关管导通时，输入电压同时对电感器和电容器充电。
当开关管关断时，电感器中的电流逐渐减小，直到为零。
此时，电容器上的电压值等于输出电压。
由于电容器上的电压与输入电压同时存在，因此输出电压的值大于输入电压。
总的来说，升压电路的工作原理是通过控制开关管的开通和关断，以及利用电感器和电容器的储能特性，实现输入电压和输出电压之间的能量转换，从而达到升压的效果。
电路升压原理
电路升压原理
电路升压原理是一种重要的电子技术，在许多电子设备和系统中都得到了广泛应用。
该原理可以通过使用特定的电路元件和技术来将输入电压提升到较高的输出电压。
下面将介绍电路升压的基本原理和常见的实现方法。
电路升压的基本原理是利用电路元件的特性，通过适当的控制和转换来实现输入电压到输出电压的升高。
其中最常见的电路升压方法是使用变压器。
变压器是由两个或多个线圈共同组成的电感元件，通过变压器可以实现输入电压到输出电压的升高或降低。
电路升压的实现方法可以分为两种：直流升压和交流升压。
直流升压是将直流电压提升到更高的电压，常见的实现方法包括升压变换器、电压倍增器等。
而交流升压是将交流电压进行变换和增加，常用的方法有升压变压器和开关电源等。
在电路升压设计中，还需要考虑一些关键因素。
首先是转换效率，即输入功率与输出功率的比值。
高效率的升压电路可以减少能量损耗，提高能源利用效率。
其次是稳定性和可靠性，升压电路需要能够稳定地工作在设计电压范围内，并具有一定的抗干扰和故障保护能力。
总之，电路升压原理是通过适当的电路设计和控制来实现输入电压到输出电压的升高。
通过合理选择和配置电路元件，可以实现各种电子设备和系统对于电压升高的需求。
在实际应用中，
还需要考虑转换效率、稳定性和可靠性等因素，以确保电路能够正常工作和提供稳定的输出电压。
电感升压电路原理
电感式升压电路一、DC/DC 升压原理升压式DC/DC变换器主要用于输出电流较小的场合，只要采用1~2节电池便可获得3~12V工作电压，工作电流可达几十毫安至几百毫安，其转换效率可达70%-80%。
升压式DC/DC变换器的基本工作原理如图所示。
电路中的VT为开关管，当脉冲振荡器对双稳态电路置位(即Q 端为1)时，VT导通，电感VT中流过电流并储存能量，直到电感电流在RS上的压降等于比较器设定的闽值电压时，双稳态电路复位，即Q端为0。
此时VT截止，电感LT中储存的能量通过一极管VD1供给负载，同时对C进行充电。
当负载电压要跌落时，电容C放电，这时输出端可获得高于输大端的稳定电压。
输出的电压由分压器R1和R2分压后输入误差放大器，并与基准电压一起去控制脉冲宽度，由此而获得所需要的电压，即V0=VR*(R1/R2+1) 式中:VR ——基准电压。
降压式DC/DC变换器的输出电流较大，多为数百毫安至几安，因此适用于输出电流较大的场合。
降压式DC/DC 变换器基本工作原理电路如图所示。
VT1为开关管，当VT1导通时，输入电压Vi通过电感L1向负载RL供电，与此同时也向电容C2充电。
在这个过程中，电容C2及电感L1中储存能量。
当VT1截止时，由储存在电感L1中的能量继续向RL供电，当输出电压要下降时，电容C2中的能量也向RL放电，维持输出电压不变。
二极管VD1为续流二极管，以便构成电路回路。
输出的电压Vo经R1和R2组成的分压器分压，把输出电压的信号反馈至控制电路，由控制电路来控制开关管的导通及截止时间，使输出电压保持不变。
DC/DC升压稳压器原理DC/DC升压有三种基本工作方式：一种是电感电流处于连续工作模式，即电感上电流一直有电流；一种是电感电流处于断续工作模式，即在开关截止末期电感上电流发生断流；还有一种是电感电流处于临界连续模式，即在开关截止期间电感电流刚好变为“0”时，开关又导通给电感储能。
下面我们将主要介绍连续工作模式及断续工作模式的工作原理。
boost和buck电路工作原理
boost和buck电路工作原理Boost和Buck电路是常见的DC-DC转换电路，它们在电子设备中起到了重要的作用。
本文将介绍Boost和Buck电路的工作原理。
一、Boost电路Boost电路也被称为升压电路，它能将输入电压提升到更高的输出电压。
Boost电路的核心元件是电感和开关管，它们通过不断地开关和储能来实现电压的提升。
工作原理如下：1. 当开关管关闭时，电感储存了电流，并且电感两端的电压为输入电压；2. 当开关管打开时，电感释放储存的电流，通过二极管供电给负载，并且电感两端的电压大于输入电压；3. 通过不断重复开关管的开关操作，电压得到了提升。
Boost电路的输出电压取决于输入电压、电感和开关管的工作周期。
当开关管关闭的时间越短，输出电压越高。
因此，通过调整开关管的工作周期，可以实现对输出电压的精确调节。
二、Buck电路Buck电路也被称为降压电路，它能将输入电压降低到更低的输出电压。
Buck电路的核心元件是电感和开关管，它们通过不断地开关和储能来实现电压的降低。
工作原理如下：1. 当开关管打开时，电感储存了电流，并且电感两端的电压为输入电压；2. 当开关管关闭时，电感释放储存的电流，通过二极管供电给负载，并且电感两端的电压小于输入电压；3. 通过不断重复开关管的开关操作，电压得到了降低。
Buck电路的输出电压同样取决于输入电压、电感和开关管的工作周期。
当开关管关闭的时间越长，输出电压越低。
因此，通过调整开关管的工作周期，可以实现对输出电压的精确调节。
三、Boost和Buck电路的比较Boost和Buck电路虽然在工作原理上有所不同，但它们都能实现电压的变换。
Boost电路可以将低电压提升到更高的电压，适用于需要高电压供电的应用场景。
而Buck电路则可以将高电压降低到更低的电压，适用于需要低电压供电的应用场景。
Boost和Buck电路还具有以下特点：1. Boost电路的效率一般较低，因为在电压提升过程中会有能量损耗；2. Buck电路的效率一般较高，因为在电压降低过程中能量损耗较小；3. Boost电路的输出电流一般较小，而Buck电路的输出电流一般较大；4. Boost和Buck电路都可以采用PWM调制技术来实现对输出电压的精确调节。
升压电感原理
升压电感原理
升压电感是一种能够对电源电压进行升高的电子元件，其工作原理是基于电磁感应的原理。
电感器通过在其线圈中通以交变电流来产生磁场，当电流突然减小或中断时，磁场会崩溃，产生反向的电动势，使电感器中的电压迅速升高。
升压电感通常由一组密绕的线圈构成，线圈中的导线通过大量的匝数来增加电感的值。
当交流电流通过线圈时，电感器中产生的磁场会储存电能。
当电流减小或中断时，磁场会崩溃，产生一个反向的电动势，导致电感器两端的电压迅速升高。
与升压电感相关的一个重要参数是电感值，它的大小与导线的匝数和线圈的尺寸有关。
较大的电感值可以储存更多的能量，实现较高的电压升高。
此外，升压电感还可以通过改变线圈中的铁芯材料和形状来调节电感值。
升压电感在电子电路中广泛应用。
例如，它可以用于电源线路中，通过升压来提供稳定的直流电压给其他电子元件。
它还可以用于电力变换器中，将低电压变换成高电压，以满足特定的电路需求。
总而言之，升压电感利用电磁感应的原理，通过储存和释放磁场能量来实现电压的升高。
它在电子电路中起到重要作用，广泛用于各种应用场合。
升压的工作原理
升压的工作原理
升压（Boost）是一种电路或装置，它可以将输入电压转换为输出电压的过程。
这种电路主要由能储存和释放电能的元件（如电感和电容）、开关元件（如晶体管或MOSFET）以及控制电路组成。
升压电路的工作原理可以分为下面几个步骤：
1. 开关元件导通：当输入电压施加到开关元件上时，开关元件导通，并使电感储存电能。
在某些情况下，开关元件可能需要通过控制电路进行触发。
2. 储存电能：电感会储存电能，并将其转换为磁场能。
当开关元件导通时，电感储存的磁场能会逐渐增加。
3. 断开开关元件：一段时间后，开关元件于停止导通，导致电感的磁场能无法继续增加。
4. 释放电能：由于电感的磁场能无法直接改变，电感中的磁场能会产生一种电压，试图将其保持不变。
此时，电感将释放存储的电能，以维持电流的连续性。
同时，开关元件导通之前储存在电感中的能量也会被释放。
5. 提供输出电压：通过控制电路，释放的能量将在输出端口上产生高于输入电压的电压。
通过控制开关元件的频率和占空比，可以控制升压电路的输出
电压。
升压电路被广泛应用于各种领域，例如电力转换、无线通信、高亮度LED驱动等。
场效应管与电感的升压原理
场效应管与电感的升压原理场效应管和电感都是常用于电子电路中的元件，它们分别有不同的工作原理和升压原理。
一、场效应管升压原理：场效应管是一种电压控制的电子器件，主要有三个端口：栅极（G），漏极（D）和源极（S）。
场效应管主要通过控制栅极电压来改变漏极-源极之间的电流流动。
根据场效应管的不同类型，升压原理也有所不同。
以下我们将重点介绍增强型N沟道（enhancement-mode n-channel）和降压型P沟道（depletion-mode p-channel）的场效应管。
1.增强型N沟道场效应管的升压原理：增强型N沟道场效应管通常是由P型基底材料衬底、N型漏源区和一个绝缘栅极层组成。
当栅极电压为0V时，漏源之间没有导电路径。
当栅极电压大于阈值电压时，栅极和漏源之间形成导电通路，漏源之间的电流开始增加。
通过控制栅极电压，我们可以调整漏源电流的大小，从而实现对升压的控制。
增强型N沟道场效应管可以用于升压转换器和开关电源等电路中。
例如，在升压转换器中，通过控制场效应管的导通和截止，可以实现将输入电压转换为较高的输出电压。
当场效应管导通时，输入电压被存储在电路中的电感中，然后在导通截止期间通过电感的自感现象产生高电压。
通过周期性地重复此过程，在输出端产生稳定的升压效果。
2.降压型P沟道场效应管的升压原理：降压型P沟道场效应管通常是由N型基底材料衬底、P型漏源区和一个绝缘栅极层组成。
当栅极电压为0V时，漏源之间有导电路径。
当栅极电压低于阈值电压时，栅极和漏源之间不再形成导电通路，漏源之间的电流开始减小。
通过控制栅极电压，我们可以调整漏源电流的大小，从而实现对升压的控制。
降压型P沟道场效应管可以用于升压变换器和直流稳压电源等电路中。
例如，在升压变换器中，通过控制场效应管的导通和截止，可以实现输入电压的增加或降低，从而实现升压或降压的功能。
二、电感升压原理：电感是一种重要的被动电子元件，它由线圈形成，通过储存和释放磁场能量来实现升压。
三脚升压电感工作原理
三脚升压电感工作原理
三脚升压电感是一种常用于升压电路中的元件，它能将输入电压升高至所需的输出电压。
其工作原理如下：
1. 三脚升压电感包含两个线圈：一个是主线圈(L1)，另一个是
辅助线圈(L2)。
2. 当输入电压通过主线圈(L1)时，会产生一个由线圈自感应引
起的电流。
3. 主线圈(L1)和辅助线圈(L2)之间通过磁耦合作用相连。
当主
线圈(L1)中的电流变化时，辅助线圈(L2)中也会产生电流。
4. 辅助线圈(L2)中的电流会在三脚升压电感的第三个引脚输出。
这个电流可以被连接到其他电子元件或电路中。
5. 通过适当选择主线圈(L1)和辅助线圈(L2)的匝数，可以实现
所需的电压升高。
综上所述，三脚升压电感通过磁耦合和自感应的原理，将输入电压升高至所需的输出电压。
这种元件被广泛应用于电子设备中，例如手机充电器、电源适配器等。
电感升压原理的介绍
电感回路通电瞬间(原文件名:1.JPG)相信有初中文化是坛友们都知道,一个电池对一个线圈通电,这是个电磁铁.不论你是否科盲,你一定会奇怪,这有什么值得分析的呢?有!我们线圈(以后叫作"电感"了)有一个特性---电磁转换,电可以变成磁,磁也可以变回电.当通电瞬间,电会变为磁并以磁的形式储存在电感内.而断现在我们看看下图,断电瞬间发生了什么:断电瞬间(原文件名:2.JPG)前面我说过了,电感内的磁能会在电感断电时重新变回电,然而问题来了:此时回路已经断开,电流无处可以,磁如何能转换成电流呢?很简单这里我们了解了电感的第二个特性----升压特性.当回路断开时,电感内的能量会以无穷高电压的形式变换回电,电压能升多高,仅取决于介质现在可以小结一下了:下面是正压发生器,你不停地扳动开关,从输入处可以得到无穷高的正电压.电压到底升到多高,取决于你在二极管的另一端接了什么东西让正压发生器原理图(原文件名:3.JPG)下面是负压发生器,你不停地扳动开关,从输入处可以得到无穷高的负电压.负压发生器原理图(原文件名:4.JPG)上面说的都是理论,现在来点实际的电子线路图,看看正/负压发生器的"最小系统"到底什么样子:实际电子线路(原文件名:5.JPG)你可以很清楚看到演变,电路中仅仅把开关换成了三极管换而已.不要小看这两个图,事实上,所以开关电源都是由这两个图组合变换而来,所以掌握这两个图非常重要.有什么值得分析的呢?有!我们要分析它通电和断电的瞬间发生了什么.磁的形式储存在电感内.而断电瞬磁会变成电,从电感中释放出来.如何能转换成电流呢?很简单,电感两端会出现高压!电压有多高呢?无穷高,直到击穿任何阻挡电流前进的介质为止.,电压能升多高,仅取决于介质变的击穿电压.极管的另一端接了什么东西让电流有处可去.如果什么也不接,电流就无处可去,于是电压会升到足够高,将开关击穿,能量以热的形式消耗掉.。
升压电感原理
升压电感原理电感是电学元件中的一种，它的主要作用是储存和释放能量。
在电路中，电感通常由线圈制成，当通过电流时，会产生磁场，从而储存能量。
升压电感是一种特殊的电感，它能够将输入的电压升高到更高的电压。
升压电感的原理基于法拉第电磁感应定律。
根据该定律，当电流通过线圈时，会产生磁场，而变化的磁场会引起感应电动势。
在升压电感中，当输入的电流变化时，会产生变化的磁场，从而引起感应电动势。
这个感应电动势的大小与电感的特性参数有关。
升压电感的工作原理可以用以下步骤来描述：1. 输入电流通过电感时，产生磁场。
当输入电流增加或减小时，磁场的方向也会相应改变。
2. 当输入电流增加时，磁场的方向与输入电流的方向相同；当输入电流减小时，磁场的方向与输入电流的方向相反。
3. 当输入电流突然减小或中断时，磁场也会突然变化。
4. 根据法拉第电磁感应定律，变化的磁场会引起感应电动势。
这个感应电动势的大小与电感的特性参数有关，例如线圈的匝数、线圈的面积以及磁场变化的速率。
5. 感应电动势的极性与磁场变化的方向有关。
当磁场变化速率较大时，感应电动势的极性也会相应增强。
6. 在升压电感中，当输入电流突然减小或中断时，感应电动势的极性会与输入电压的极性相反。
这就意味着输出电压会增大，实现了电压的升压效果。
升压电感在实际应用中有着广泛的用途。
例如，在直流-直流升压转换器中，升压电感被用于将输入的直流电压升高到所需的电压水平。
在电子设备中，升压电感也被用于提供稳定的电源电压，以保证电子元件的正常工作。
总结起来，升压电感的工作原理是基于法拉第电磁感应定律。
通过输入电流的变化，产生变化的磁场，从而引起感应电动势。
这个感应电动势的大小与电感的特性参数有关，可以实现输入电压的升高。
升压电感在电子设备和电路中有着重要的应用，为电路的稳定运行提供了保障。
