空间尺寸分析法的原理是

空间尺寸分析法的原理是

空间尺寸分析法的原理是

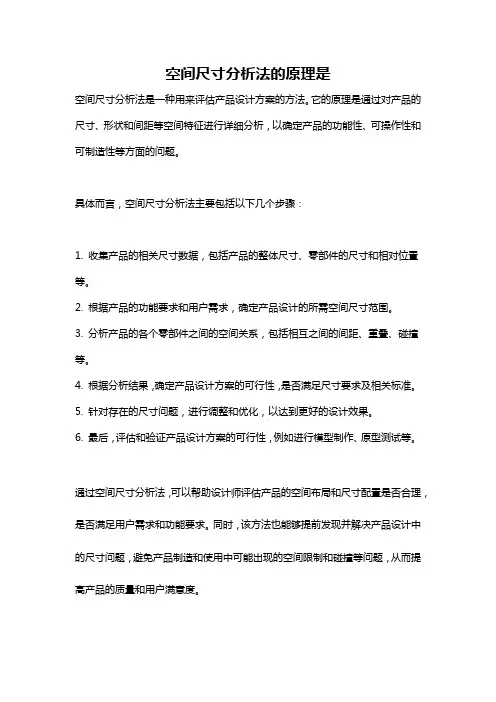

空间尺寸分析法是一种用来评估产品设计方案的方法。

它的原理是通过对产品的尺寸、形状和间距等空间特征进行详细分析,以确定产品的功能性、可操作性和可制造性等方面的问题。

具体而言,空间尺寸分析法主要包括以下几个步骤:
1. 收集产品的相关尺寸数据,包括产品的整体尺寸、零部件的尺寸和相对位置等。

2. 根据产品的功能要求和用户需求,确定产品设计的所需空间尺寸范围。

3. 分析产品的各个零部件之间的空间关系,包括相互之间的间距、重叠、碰撞等。

4. 根据分析结果,确定产品设计方案的可行性,是否满足尺寸要求及相关标准。

5. 针对存在的尺寸问题,进行调整和优化,以达到更好的设计效果。

6. 最后,评估和验证产品设计方案的可行性,例如进行模型制作、原型测试等。

通过空间尺寸分析法,可以帮助设计师评估产品的空间布局和尺寸配置是否合理,是否满足用户需求和功能要求。

同时,该方法也能够提前发现并解决产品设计中的尺寸问题,避免产品制造和使用中可能出现的空间限制和碰撞等问题,从而提高产品的质量和用户满意度。

实验室几何尺寸检验方法

实验室几何尺寸检验方法

实验室几何尺寸检验方法今天咱们来唠唠实验室几何尺寸的检验方法呀。

一、测量工具。

咱先得说说测量要用的家伙事儿。

卷尺那是最常见的啦,就像咱平时量个衣服尺寸似的,它能大概量出实验室的长啊宽啊这些比较大的尺寸。

还有游标卡尺呢,这个就比较精细啦,对于一些小的实验设备或者是实验室里一些零部件的小尺寸测量,它可就派上大用场啦。

激光测距仪也很厉害哦,站在一个地方,对着远处的墙或者设备一照,尺寸就出来了,特别方便,而且精度还挺高的呢。

二、长和宽的检验。

对于实验室的长和宽,用卷尺量的时候呢,要注意把卷尺拉直咯,可不能弯弯扭扭的,不然量出来的尺寸可就不对啦。

从这头墙角到那头墙角,沿着墙边稳稳地拉过去,多量几次取个平均值,这样就更准确啦。

要是用激光测距仪呢,就找好起始点和终点,确保中间没有东西挡住激光线,这样测出来的长和宽就比较靠谱。

三、高度的检验。

高度的话,要是比较低的地方,卷尺就够使。

但是要是实验室的天花板比较高,那还是激光测距仪好用。

把它放在地上,对着天花板一按,高度就显示出来啦。

不过要注意哦,地面要是不平的话,可能会有点小误差,这时候就得找个相对平的地方来测量啦。

四、设备几何尺寸检验。

实验室里那些设备的尺寸检验也很重要呢。

对于那些形状规则的设备,像正方体或者长方体的,就用游标卡尺量边长就好啦。

要是设备形状不规则呢,咱可以把它分解成几个规则的部分来量,然后再把尺寸加起来。

比如说一个像小塔一样的设备,咱们可以把它分成圆柱部分和圆锥部分,分别量好尺寸再汇总。

五、角度的检验。

有些实验室的结构或者设备是有角度要求的呢。

这时候就需要量角器啦。

把量角器的中心对准角度的顶点,一条边对准其中一条边,然后看另一条边对应的刻度,角度就出来啦。

要是遇到比较大的角度,可能还得用一些特殊的角度测量工具呢。

好啦,宝子们,实验室几何尺寸的检验方法大概就是这些啦。

只要咱细心点,用对工具,就能把尺寸量得准准的,这样实验室的建设或者设备的安装啥的就不会出问题啦。

第11章尺寸的检验详解

第11章尺寸的检验详解
2. 计量器具的选择 测量检验工件尺寸时,要达到不误收,单靠内缩验收极限还是不够
可靠,因为若计量器具的测量不确定度足够大时,还是会产生误收现 象。因此,应综合考虑测量器具的技术指标和经济指标,以综合效果 最佳为原则,计量器具作出选择。
(1) 根据被测工件的结构特点、外形及尺寸来选择测量器具,使选 择的测量器具的测量范围能满足被测工件的要求。
10.1.1泰勒原则与误废误收概念
泰勒原则就是要求孔、轴的体外作用尺寸不超出其最 大实体尺寸,且局部实际尺寸不超出其最小实体尺寸的检 验原则。这也就是测量检验中必须遵守的极限尺寸判断原 则。
体外作用尺寸是实际尺寸和孔、轴形位误差的综合形 成的,因此,按泰勒原则验收工件,实际上是以极限尺寸 控制孔、轴的实际尺寸与实际形状位置误差综合结果的合 格性。检验合格的孔、轴可满足包容要求。
② 选择测量器具。按工件公称尺寸45 mm,从表10-3 查得分 度值为0.005 mm 的比较仪不确定度u计为0.0030 mm,小于允 许值u1 0.0035 mm,故能满足使用要求。
该工件的公差为0.039 mm,从表10-1 查得A=0.0039 mm, u1 =0.0035 mm。其上、下验收极限为
上验收极限= dmax-A= (45-0.025-0.0039) mm = 44.9711 mm
下验收极限= dmin+A= (45-0.064+0.0039) mm = 44.9399 mm
由I至III挡作不同的选择,所选到的计量器具将越低级, 造成误判的可能性增大,在一般情况下应优先选用工挡, 其次选用II挡、III挡。
10.1.2 光滑工件尺寸检验(GB/T 3177-2009)
10.1.2 光滑工件尺寸检验(GB/T 3177-2009)

加工测量技术知识点

加工测量技术知识点

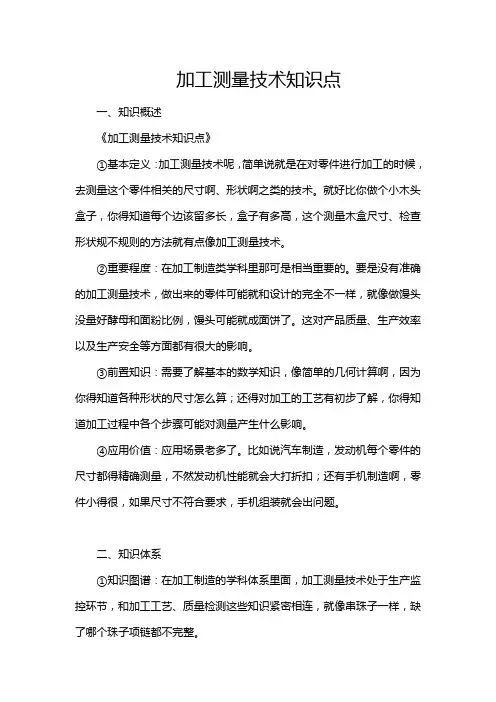

加工测量技术知识点一、知识概述《加工测量技术知识点》①基本定义:加工测量技术呢,简单说就是在对零件进行加工的时候,去测量这个零件相关的尺寸啊、形状啊之类的技术。

就好比你做个小木头盒子,你得知道每个边该留多长,盒子有多高,这个测量木盒尺寸、检查形状规不规则的方法就有点像加工测量技术。

②重要程度:在加工制造类学科里那可是相当重要的。

要是没有准确的加工测量技术,做出来的零件可能就和设计的完全不一样,就像做馒头没量好酵母和面粉比例,馒头可能就成面饼了。

这对产品质量、生产效率以及生产安全等方面都有很大的影响。

③前置知识:需要了解基本的数学知识,像简单的几何计算啊,因为你得知道各种形状的尺寸怎么算;还得对加工的工艺有初步了解,你得知道加工过程中各个步骤可能对测量产生什么影响。

④应用价值:应用场景老多了。

比如说汽车制造,发动机每个零件的尺寸都得精确测量,不然发动机性能就会大打折扣;还有手机制造啊,零件小得很,如果尺寸不符合要求,手机组装就会出问题。

二、知识体系①知识图谱:在加工制造的学科体系里面,加工测量技术处于生产监控环节,和加工工艺、质量检测这些知识紧密相连,就像串珠子一样,缺了哪个珠子项链都不完整。

②关联知识:和机械设计知识有联系,因为你得按照设计的要求去测量;和材料学也有关系,不同的材料在加工和测量的时候可能会有不同的特性,比如说很柔软的材料和坚硬的材料测量起来方法可能就不太一样。

③重难点分析:掌握难度还是有点大的。

重难点在于测量精度的保证,加工过程是动态的,要在这个过程中精确测量不容易。

就像在奔跑的车上量东西,车还晃悠。

关键点在于选择合适的测量工具和测量方法。

④考点分析:在相关学科的考试里经常出现。

考查方式多样,比如说给个零件加工图,让你指出测量哪些方面,用什么工具测量。

三、详细讲解【理论概念类】①概念辨析:加工测量技术包含了尺寸测量(就是零件的长、宽、高等数值的测量)和形状测量(判断这个零件是不是圆的、方的、不规则形状是不是符合设计等)。

尺寸公差与检测 ppt课件

尺寸公差与检测  ppt课件

Tf =|Xmax-Xmin| Tf =|Ymax-Ymin| Tf =|Xmax-Ymax|
Tf=Th+Ts
配合制(基准制)
1. 基孔制配合 基孔制配合是指基本偏差为一定的孔的公差带,与不同基本偏 差的轴的公差带形成各种配合的一种制度。
基准制 a)基孔制 b)基轴制
2. 基轴制配合 基本偏差为一定的轴的公差带与不同基本偏差的孔的 公差带形成各种配合的一种制度,称基轴制配合。
ppt课件 39
三、一般、常用和优先的公差带与配合 (一)一般、常用和优先的公差带 GB/Tl801—2009规定了基本尺寸≤500mm的 常用 公差带
轴 59个 孔 44个
一般用途 公差带
轴 116个 孔 105个
优先 公差带
轴、孔各 13个
ppt课件
40
一般、常用和优先轴的公差带
一般、常用和优先孔的公差带
基准制 a)基孔制 b)基轴制
【例3-1】公称尺寸D(d)=φ 50 mm,孔的极限尺寸为: Dmax=50.025 mm,Dmin=50 mm;轴的极限尺寸为:dmax= 49.950 mm,dmin=49.934 mm。现测得孔和轴的实际尺寸分 别为:Da=50.010 mm,da=49.946 mm。求孔和轴的极限偏 差、实际偏差及公差,判别零件的合格性,并画出公差带图。 【解】(1)计算孔和轴的极限偏差、实际偏差及公差 孔的极限偏差: 孔的公差: 孔的实际偏差 ES = D - D =50.025 - 50=+ 0.025 () mm) max ET D - D = 50.010 - 50 =+ 0.010 ( mm a= a D D - 50.025 50 0.025 (mm) h max - min EI = D D = 50 50 = 0 轴的实际偏差 min 轴的公差: 轴的极限偏差: ea=da-d=49.946-50=-0.054(mm) es=dmax-d=49.950-50=-0.050(mm) Ts dmax dmin 49.950 49.934 0.016 (mm) ei=dmin-d=49.934-50=-0.066(mm)

工件尺寸检测方法及系统与制作流程

工件尺寸检测方法及系统与制作流程

本技术提供了工件测量技术领域的一种工件尺寸检测方法,包括如下步骤:步骤S10、创建工件的标准三维模型;步骤S20、对待测工件进行扫描,获取待测工件的待测三维模型;步骤S30、依据所述标准三维模型以及待测三维模型的轴线进行坐标对齐;步骤S40、基于所述标准三维模型创建尺寸检测模版;步骤S50、依据所述尺寸检测模版对待测三维模型进行检测,并生成检测报告。

本技术的优点在于:极大的提高了工件尺寸检测的精度以及效率,极大的降低了工件的检测成本。

技术要求1.一种工件尺寸检测方法,其特征在于:包括如下步骤:步骤S10、创建工件的标准三维模型;步骤S20、对待测工件进行扫描,获取待测工件的待测三维模型;步骤S30、依据所述标准三维模型以及待测三维模型的轴线进行坐标对齐;步骤S40、基于所述标准三维模型创建尺寸检测模版;步骤S50、依据所述尺寸检测模版对待测三维模型进行检测,并生成检测报告。

2.如权利要求1所述的一种工件尺寸检测方法,其特征在于:所述步骤S10具体为:依据工件的国标创建工件的标准三维模型;所述步骤S20具体为:通过三维扫描仪对待测工件进行扫描,获取待测工件的待测三维模型;所述标准三维模型以及待测三维模型均为由复数个点组成的点云三维模型。

3.如权利要求1所述的一种工件尺寸检测方法,其特征在于:所述步骤S30具体为:依据所述标准三维模型以及待测三维模型的横轴以及纵轴进行坐标对齐。

4.如权利要求1所述的一种工件尺寸检测方法,其特征在于:所述步骤S40具体包括:步骤S41、将所述标准三维模型的待测面进行投影,并生成平面点云图;步骤S42、框选所述平面点云图中的感兴趣区域并测量尺寸;步骤S43、依据国标中的测量项目对所述尺寸进行转换;步骤S44、将转换后的所述尺寸与国标中的标准值进行比对,判断尺寸偏差是否在允许误差范围内,若是,则尺寸合格;若否,则尺寸不合格;步骤S45、将所述步骤S41至步骤S44保存为尺寸检测模版。

产品检测——尺寸测量篇

产品检测——尺寸测量篇

产品检测——尺寸测量篇尺寸在生产过程中是最基本也是最重要的控制要素之一,尺寸测量要素、测量的方法、测量精度、测量标准、测量设备、测量工具工装、测量环境、测量人员、测量频次、测量成本是在产品策划或试生产时的时候必须要考虑的。

1、测量要素:首先了解一些名词术语:长度:是空间的度量,为点到点的距离。

长度单位:长度的国际单位是米(m),常用的单位有千米(km),分米(dm),厘米(cm),毫米(mm),微米(μm)纳米(nm)等。

1千米=1000米1米=10分米=100厘米=1000毫米=1000000微米=1000000000纳米1分米=10厘米1厘米=10毫米1毫米=100丝米=1000微米1微米=1000纳米英制:以英国和美国为主的少数欧美国家使用英制单位,主要有英里、码、英尺、英寸。

英里(mile)1英里=1760码=5280英尺=1.609344公里1 inch 英寸=25.4 mm 毫米码(yard,yd) 1码=3英尺=0.9144米英尺(foot,ft,复数为feet) 1英尺=12英寸=30.48厘米图纸上一般都是MM毫米真值:真值是一个变量本身所具有的真实值,它是一个理想的概念,一般是无法得到的。

实际尺寸:实际加工后测量所得的尺寸。

基本尺寸:就是你要得到的理想尺寸,不包含含公差。

公差:尺寸公差简称公差,是指允许的,最大极限尺寸减最小极限尺寸之差的绝对值的大小,或允许的上偏差减下偏差之差大小。

误差:是测量值与真值之间的差值。

对任何一个物理量进行的测量都不可能得出一个绝对准确的数值,即使使用测量技术所能达到的最完善的方法,测出的数值也和真实值存在差异,这种测量值和真实值的差异称为误差。

相对误差:相对误差指的是测量所造成的绝对误差与被测量(约定)真值之比乘以100%所得的数值,以百分数表示。

一般来说,相对误差更能反映测量的可信程度。

绝对误差:示值 - 标准值(即测量值与真实值之差)测量精度:准确度等级是衡量仪表质量优劣的重要指标之一。

4.1 加工过程中的测量与检测方法

4.1  加工过程中的测量与检测方法

4.1 加工过程中的测量与检测方法
在加工过程中,测量与检测是非常重要的环节。

因为只有通过测量与检测,才能确保
加工零件的质量符合要求。

下面就介绍一些常见的测量与检测方法。

1. 直尺测量法:常用于平面度、直线度、平行度等测量。

直尺要选用精度高、表面
光洁的产品,并将其置于被测量物体上,通过对直尺的水平调节,使其与被测量物体平行,再用游标卡尺等测量工具对其进行测量。

2. 游标卡尺测量法:常用于内径、外径、长度等测量。

游标卡尺的刻度要求清晰、
精确,读数要准确无误。

3. 摄像测量法:利用高精度摄像系统,对被测量物体进行拍摄,然后通过计算机软
件进行图像处理,确定被测物体的尺寸和形状等参数。

适用于形状复杂或精度高的零件。

4. 三坐标测量法:常用于精度高、形状复杂的零件测量。

通过三坐标测量机对被测
零件的X、Y、Z方向上的位置坐标进行测量,从而确定其尺寸和形状等参数。

6. 硬度测量法:用于测量材料硬度,常用的有洛氏硬度计、布氏硬度计、维氏硬度
计等。

在材料表面施加一定压力后,测量压头的深度,根据深度大小来确定材料的硬度。

总之,不同的测量与检测方法适用于不同的加工场景,选择合适的测量与检测方法是
保证加工零件质量的重要保证。

探析现代大尺寸空间测量方法

探析现代大尺寸空间测量方法

探析现代大尺寸空间测量方法发布时间:2022-12-06T02:28:56.829Z 来源:《福光技术》2022年23期作者:谭磊[导读] 在当前,我国科学技术快速发展,其中不同工业应用技术的发展革新与发展进步状态良好,为工业行业生产发展多坚定良好基础。

在工件生产与测量过程中,也需要结合创新技术提出更高要求,相比于普通工件操作难度更大。

广州广电计量检测股份有限公司广东广州 510000摘要:在当前,我国科学技术快速发展,其中不同工业应用技术的发展革新与发展进步状态良好,为工业行业生产发展多坚定良好基础。

在工件生产与测量过程中,也需要结合创新技术提出更高要求,相比于普通工件操作难度更大。

在针对大尺寸工件进行测量过程中,需要突破常规技术手段以及传统测量技术限制,深刻思考大尺寸空间测量方法,建立成熟的测量技术体系。

在本文中就主要讨论了传统工业生产中工件的常用测量方法,然后探析大尺寸几何量立体视觉测量实验技术方法,提高大尺寸空间测量工作水平。

关键词:现代大尺寸空间测量方法;工件;常用测量方法;立体视觉测量实验前言:当前,全球视觉因测量理论获得良好发展,同时还需要加强设备的质量水平,制定出有效的测量方法,做好立体视觉测量实验工作,能够将其优势充分发挥出来,做好各项优化工作。

再有,这种方式不仅能够降低成本,同时还能减少相应误差,能够在短时间内获取有效数据,结合相应的几何参数,将其测量效果有效表现出来[1]。

一、现代大尺寸空间测量的工件常用测量方法在工业生产过程中,全面提升生产质量,能够有效完成节能目标,积极开展相应的检测工作,确保检测工作提出相应严格要求。

在常规工件测量工作过程中,也需要结合研究方法分析多方面技术内容,保证小尺寸测量工作实施到位,例如可以采用到纳米测量技术[2]。

就大尺寸测量过程中,还需要结合表面形态测量与几何尺寸测量来分析被测量工件,优化测量尺寸(可从米到百米进行测量)。

在对工程安装过程进行简易性操作,确保多种形态技术应用优化,保证大型产品开发、装配、验收不同关键环节,保证检测作用充分发挥出来,在进行测量时需要将其尺寸有效测量出来,这样才能有效提升精准度[3]。

空间面积测量技术指南

空间面积测量技术指南

空间面积测量技术指南1、引言在如今快节奏的城市生活中,人们对空间面积的准确测量需求越来越高。

无论是为了购房、装修、物品摆放还是设计规划,准确测量空间面积都是一个基本需求。

本文将介绍几种常用的空间面积测量技术,并分享一些实用的技巧和注意事项。

2、直尺测量法直尺测量法是最简单直接的一种方法。

它适用于规则形状的房间,比如矩形或正方形。

首先,用直尺测量边长,并将其记录下来。

然后,将边长相乘,即可得到空间的面积。

需要注意的是,测量时要确保直尺与墙面垂直,并尽量避免误差。

3、分割法对于不规则的空间形状,可以使用分割法来测量面积。

首先,将空间分割为方便计算的几个基本形状,比如矩形、三角形或梯形。

然后,分别计算每个形状的面积,并将它们相加。

这种方法可用于测量较为复杂的空间,但需要注意的是,切割后的形状要保持准确。

4、激光测距仪激光测距仪是一种现代化的测量工具,它利用激光束的高频振荡来测量距离,并结合计算得出面积。

使用激光测距仪时,只需要将仪器对准待测点,按下测量键,即可得到准确的距离数据。

然后,重复测量其他边的长度,并进行计算即可得出面积。

激光测距仪的优势在于快速、准确,适用于各种形状的空间。

5、移动式测绘仪移动式测绘仪是一种专业的测量仪器,它利用内置的传感器和地图绘制功能,能够实时测量空间的面积和轮廓。

使用移动式测绘仪时,只需要在空间内移动,仪器会自动记录相关数据并绘制出精确的地图。

这种方法适用于大型空间或复杂形状的测量,但需要注意的是,使用前要熟悉仪器的操作和校准。

6、实用技巧除了选择适当的测量技术,还有一些实用的技巧可以帮助提高测量的准确性。

首先,要保持测量工具的良好状态,及时清洁和校准。

其次,要选择合适的测量单位,并进行单位转换时要小心。

另外,测量时要仔细观察,避免遮挡或忽略一些细节。

最后,重复测量几次并取平均值,可以进一步减少误差。

7、注意事项在进行空间面积测量时,也有一些注意事项需要遵守。

首先,要确保安全,选择适当的测量时间和场地,避免在拥挤或不安全的环境中进行。

精密加工中的尺寸测量方法与工具

精密加工中的尺寸测量方法与工具

精密加工中的尺寸测量方法与工具在精密加工领域中,尺寸测量是非常重要的一部分。

无论是在制造过程中的尺寸确认,还是在最终产品质量检验中,准确的尺寸测量都能够保证加工的精度和一致性。

本文将介绍几种常见的尺寸测量方法和使用的工具。

一、直接测量方法直接测量方法是使用测量工具来获取尺寸的真实数值。

以下是一些常见的直接测量方法和工具:1.螺旋测微器螺旋测微器是一种用来测量小尺寸和薄壁工件的工具。

它的测量原理是通过螺纹螺旋结构来实现测量尺寸的微调,具有高精度和易于操作的特点。

2.游标卡尺游标卡尺是一种常见的尺寸测量工具,适用于测量直线尺寸和外径。

它通过滑动游标来读取被测尺寸,通常有英制和公制两种规格。

3.内径卡尺内径卡尺用于测量孔径和内部尺寸。

它通过外部的测量钳爪和测量杆来测量被测尺寸。

4.高度尺高度尺是测量工件高度的工具,通过主尺和辅助尺之间的垂直移动来进行测量。

它通常具有高度可调的特点,适用于测量各种高度尺寸。

二、间接测量方法间接测量方法是通过一些数学计算或者其他测量结果来推算出尺寸值。

以下是一些常见的间接测量方法和工具:1.千分尺千分尺是一种读数精度高的测量工具,可用于测量极小的线尺寸。

它通过测量尺上的刻度值和观察刻度的小数部分来进行测量。

2.投影仪投影仪是一种通过光学投影来放大和测量工件尺寸的设备。

工件被放置在投影仪的工作台上,从不同角度进行投影,利用目视或图像处理系统测量放大图像的尺寸。

3.三坐标测量机三坐标测量机是一种高精度的尺寸测量设备,通过XYZ三个坐标轴上的运动来测量工件的三维尺寸。

它通常结合触发式探针和计算机软件进行测量和分析。

三、光学测量方法光学测量方法利用光学原理来进行尺寸测量,具有非接触、高精度和高效率的特点。

以下是一些常见的光学测量方法和工具:1.扫描仪扫描仪是一种能够捕捉和记录工件表面形貌的设备,可以用来测量工件的外轮廓和曲面形状。

它通过激光或光束的扫描来获取工件的几何形状信息。

2.干涉仪干涉仪是一种利用干涉现象来进行尺寸测量的设备。

品检中的尺寸和几何测量技术讲解

品检中的尺寸和几何测量技术讲解

品检中的尺寸和几何测量技术讲解尺寸和几何测量技术在品质检验过程中扮演着重要的角色,它们用于确保产品的尺寸和几何形状符合规定的标准和要求。

在本文中,我们将对尺寸和几何测量技术进行详细的讲解,包括测量方法、工具和设备,以及其在品检中的应用。

尺寸测量是指对产品的长度、宽度、高度、直径等尺寸参数进行测量。

常用的尺寸测量工具包括卡尺、游标卡尺、千分尺等。

卡尺是最常见的尺寸测量工具,它可以准确地测量直线尺寸。

游标卡尺是一种更为精确的测量工具,它通过在一个定点上加装刻度盘,可以测量曲线和突出部分的尺寸。

千分尺有更高的精度,可以测量到0.001毫米的尺寸。

除了常规的尺寸测量工具,还有一些特殊的尺寸测量设备,如光学投影仪和三坐标测量机。

光学投影仪可以投影产品的轮廓图像,并通过比较产品的实际尺寸与轮廓图像之间的差异来判断尺寸是否合格。

三坐标测量机是一种更高级的测量设备,它可以同时测量产品的多个尺寸参数,并通过计算机软件进行数据处理和分析。

几何测量是指对产品的几何形状进行测量和分析。

常用的几何测量工具包括平行尺、角度尺、圆规等。

平行尺可以用来测量产品的平直度和平行度,角度尺可用于测量产品的角度大小,圆规则可以测量产品的圆度。

还有一些先进的几何测量设备,如三维扫描仪和 laser tracker。

三维扫描仪可以将产品的三维形状转化为点云数据,并可用于检测曲面的质量和形状偏差。

laser tracker利用激光和追踪仪,可以测量产品的三维坐标和几何形状,具有高精度和高速度的特点。

尺寸和几何测量技术在品检中起着关键的作用。

它们确保产品的尺寸和几何形状符合规定的标准和要求,从而保证产品的质量和可靠性。

它们能够提供准确的测量数据,为品质管理和生产过程改进提供依据。

通过不断测量和分析产品的尺寸和几何形状,可以及时发现和解决潜在的品质问题,提高产品的一致性和稳定性。

尺寸和几何测量技术还可以用于产品设计和工艺改进。

通过与设计图纸和工艺要求进行比对,可以评估产品的合理性和可制造性,为产品设计和工艺流程的优化提供依据。

空间孔位尺寸的简易检具设计制造及应用

空间孔位尺寸的简易检具设计制造及应用

中图分 类 号 :TG659;TP391.7
文献 标 识码 :B
The Design& Manufacturing and Application of Quick and
Sim ple Inspecti0nT00l for Space Hole Location
【Abstract】A with space angle and aperture size of inclined hole tee parts,using universal tool
不在一个平面上的空 间位置尺寸 ,即使尺寸公差不算 数值 。转 动万工显旋转工作平 台 ,移动 方 向拖板
小 ,可是用普通测量手段仍然无法进行 。常规 只能采 并找 正西1.2ram销钉 。使4,1.2mm销钉轴线 与设备
取在万能工具显微镜测量 ,其检测过程复杂 ,时间长 , 方 向轴线 平行 ,记录旋转工作平 台的角度数值 A ,用
配 制 西1.2mm孑L的 芯 棒 尺 寸 为 1.2x30mm,2根 ,
径公差 ,实现该零件 的快速 检测 ,以解 决设 备和周期 分 别 插 入 斜 孑L三 通 两 端 的 西1.2ram孔 中 。 检 测
· 模 具 制 造 技 术 ·
空间孔位尺寸 的简 易检具设计制造及应用

高俊 丽 ,贾 艳 中航 工业航 宇救生装备 有 限公 司 (湖北襄 阳 441002)
【摘 要】一种具有 空间角度和孔径尺寸的斜 孔三通制件 ,采 用万能工具 显微镜测量 虽能够
定量测量 出该制件的所有尺 寸。但 由于检 测时间过长 ,效率很低 ,还会造成精测设备的损
且设 备损耗 大,特别是对批 产零件 的检验 和生产 ,容 角度值A减去角度值 A 即获得 30。的实测值 。按 以上

空间尺寸检测方法的探讨

空间尺寸检测方法的探讨

空间尺寸检测方法的探讨摘要:由于现在科研生产任务重、时间紧,检验人员有限的情况下。

针对现在零件检验数量大的特点,需要充分利用现有的检验量具,结合机械产品检验方面的理论知识,通过比较仪法检测空间距离尺寸,不必依靠设备检测较为复杂的检测方法。

利用其实用性强、便捷、易操作的特点,使之可广泛应用于各种尺寸检验当中。

关键词:比较仪法大批量易操作实用性强1、零件特性及检验难点:图1 图2如图1、图2所示,此零件是某装置的重要组成件,其尺寸可直接影响到最终的产品共性能。

从图上可以看出其轴径为8.5(0,+0.058),其公差尺寸小,且测量尺寸8.5(0,+0.058)为空间距离尺寸,用常规的量具(如卡尺、高度尺等)无法测量或者是达不到精度要求。

2、仪器测量难点:针对此零件的尺寸,可选用万工显、投影仪、三坐标等仪器检测,但存在几个以下问题:首先万工显,万工显是以影像法和轴切法按直角坐标与极坐标精确地测量各种零件的尺寸、角度、形状和位置,是我们常用的精密检测方法。

经实验,检测一件零件消耗4.5min。

经换算,96件零件,共计(96×4.5)÷60= 7.2H其次使投影仪,投影仪是光、机、电一体化的精密高效测量仪器。

影像与工件同向,简易直观。

它广泛用于机械、仪表、电子、轻工等行业以及院校、研究所、计量检定部门。

经实验,检测一件零件耗时5.2min。

经换算,96件零件,共计(96×5.2)÷60= 8.32H最后是三坐标,三坐标仪器也可用于检测空间距离尺寸,但所购的三坐标其测量误差为0.02mm,而现在要检测的尺寸8.5(0,+0.058),按照GB/T3177-2009《产品几何技术规范(GPS)光滑工件尺寸的检验》规定的原则选择计量器具。

选择计量器具的原则是:所选用计量器具的测量不确定度u的数值等于或小于允许的u1值,即u≤u1。

标准将u1值分为Ⅰ、Ⅱ、Ⅲ。

应优先选用Ⅰ档,其次选用Ⅱ档,最后选用Ⅲ档。

CAD设计中的尺寸与量测技巧

CAD设计中的尺寸与量测技巧

CAD设计中的尺寸与量测技巧CAD(计算机辅助设计)是现代工程设计中非常重要的工具之一。

在CAD设计中,合理的尺寸与准确的量测是至关重要的。

本文将介绍一些CAD设计中尺寸与量测的技巧,帮助设计师更高效地完成工作。

首先,尺寸设计是CAD设计中最基本的要素之一。

适当的尺寸可以保证设计的准确性和完整性。

在进行尺寸设计时,首先要了解产品或构件的功能和要求。

然后,根据实际需要,在设计中添加合适的尺寸和限制条件。

注意不要过度尺寸,以免造成设计过于复杂或不必要的浪费。

在进行尺寸设计时,应尽量使用比较稳定的尺寸。

例如,使用标准尺寸和常用部件尺寸,可以节省设计时间和成本,并减少制造过程中的调整和适应。

同时,应注意使用合适的尺寸单位和精度,以适应不同的设计需求。

另外,在进行CAD设计中需要注意尺寸链的问题。

尺寸链即一个尺寸的改变会引起其他相关尺寸的自动调整。

这可以通过CAD软件中的参数化设计来实现。

合理使用参数化设计,可以大大提高设计效率和准确性。

在进行尺寸链设计时,应仔细选择具有关联性的尺寸,并确保尺寸链的调整不会导致设计失效或不稳定。

在CAD设计中,准确的量测也是非常重要的。

设计师需要使用CAD软件中的测量工具来获取准确的尺寸和距离。

在进行量测时,应注意选择合适的测量工具,例如直线测量、径向测量、角度测量等。

同时,要根据实际需要选择合适的测量单位和精度,以确保测量结果的准确性。

此外,在进行量测时,还要注意避免误差的产生。

误差可能来自于测量工具的精度、CAD软件的计算精度以及设计师自身的操作误差。

为了减小误差,设计师可以重复多次测量并取平均值,同时结合实际情况进行适当的调整。

在CAD设计中,合理使用尺寸与准确的量测是提高工作效率和设计质量的关键。

通过了解产品功能和要求,合理添加尺寸和限制条件;使用稳定的尺寸和常用部件尺寸;灵活运用参数化设计;选择合适的测量工具和单位;避免误差的产生等技巧,设计师可以更好地完成CAD设计工作。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

空间尺寸的加工与检测
作者:中国工程物理研究院阎可明
1 简介
在图1所示的工件中,在圆周上不对称分布有多处斜孔。

斜孔的尺寸精度要求较高。

由于空间位置尺寸相互影响,且要求检测的基准点不是实体上的点,无法直接测量,加工和检测具有一定困难。

图1 工件
工件的直径与重量大,受机床加工能力的限制,只能在卧式镗床上加工。

如何对斜孔空间位置尺寸进行检
测和控制,对保证加工质量具有重要作用。

2 工艺方法
先在斜孔中心位置准确预作?50H6孔,便于加工时利用基准球找正,确定斜孔的中心位置。

在弯板上固定两个90°夹角的定位轴承,工件利用弯板和两个轴承定位,靠自重紧贴在弯板端面和轴承的
外圆柱面上,可以进行圆周方向的分度。

镗床工作台旋转斜角,用正弦规对角度进行精确校正。

找正放入预作孔内的基准球,根据基准球的固定值
A计算出机床主轴应偏移=A sin,才能调整到斜孔中心位置。

如图2(a)所示。

通过基准球和测量基准转换,用直接或间接的测量方法来控制斜孔的空间位置尺寸。

并可以消除工件的定位误差及加工过程中工件变形的影响。

(a) (b)
图2 加工检测示意图
通过基准球和测量基准转换,用直接或间接的测量方法来控制斜孔的空间位置尺寸。

并可以消除工件的定
位误差及加工过程中工件变形的影响。

3 检测
用内孔的实测值及基准球到内孔母线的尺寸D,将所需控制的径向尺寸1000±0.05换算到内孔母线到斜孔中心的距离尺寸d。

高度尺寸20±0.03的控制是用测量基准球到工件端面的距离月,再根据几何关系计算斜孔中心到工件端面的高度h。

如图2(b)所示。

d=(D-S?/2)-A sin
h=A coc-(H-S?/2)
4 误差分析
空间斜孔的深度尺寸h和径向尺寸d相互影响,在斜孔加工时应进行尺寸补偿,两个方向的尺寸必须相互兼顾,互相弥补。

通过试切法,测量基准球到工件端面的距离以及基准球到工件内孔的尺寸,再根据其几何关系来确定斜孔中心的正确位置。

图3 误差分析
当斜孔理论正确中心在O点,其径向尺寸为d,深度尺寸为h。

当加工到O'点时进行测量,其径向尺寸为d',深度尺寸为h',其偏差为:
d=d-d'
h=h-h'
机床y方向进给及x方向偏移对深度尺寸和径向尺寸两个方向的综合影响见图3。

其计算关系式如下:x=h sin+ d cos
y=h cos- d sin
根据已测得的径向尺寸和深度尺寸,分别计算出理论尺寸与实测值的差值,再应用上式计算出机床应该在y方向的进给量和二方向的偏移量。

通过上述加工与检测方法的实施,可以准确对空间斜孔的位置尺寸进行控制,从而获得较高的加工精度。

可为解决类似问题提供参考。

(end)。
