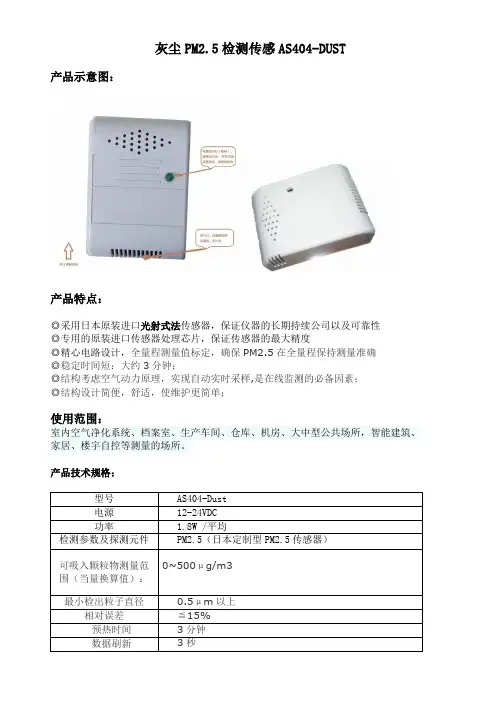

PM2.5检测传感器AS404-Dust使用手册V1.0
灰尘PM2.5检测传感AS404-DUST产品示意图：产品特点：◎采用日本原装进口光射式法传感器，保证仪器的长期持续公司以及可靠性◎专用的原装进口传感器处理芯片，保证传感器的最大精度◎精心电路设计，全量程测量值标定，确保PM2.5在全量程保持测量准确◎稳定时间短：大约3分钟；◎结构考虑空气动力原理，实现自动实时采样,是在线监测的必备因素；◎结构设计简便，舒适，使维护更简单；使用范围：室内空气净化系统、档案室、生产车间、仓库、机房、大中型公共场所，智能建筑、家居、楼宇自控等测量的场所。
产品技术规格：型号AS404-Dust电源12-24VDC功率 1.8W /平均检测参数及探测元件PM2.5（日本定制型PM2.5传感器）0~500μg/m3可吸入颗粒物测量范围（当量换算值）：最小检出粒子直径0.5μm以上相对误差≦15%预热时间3分钟数据刷新3秒分辨率1ug/m3稳定性使用周期内小于2%反应时间小于3分钟通讯接口Modbus RS485/4-20ma可选通讯速率9600，14400，19200（默认），28800，38400 bps（可设定），15KV防静电保护，3位独立地址，最大网络节点数64（可选）操作环境0~50℃(32~122℉); 20~95%RH壳体材料塑料外壳防护等级IP20存储条件-40~70℃(-40~158℉)重量/尺寸38G / 100×68x36mm电气连接：输入：红：12-24VDC 黑：GND输出：黄：RX 白：TX安装方式：壁挂式/固定式注意：使用中请严格注意电源线和信号线不要碰一起，以免造成电路烧毁！1、通讯（Modbus Rtu）串口设置（RS485/ttl）：波特率9600，无校验，8数据位，1停止位。
2、万能通讯命令16进制：00 03 00 00 00 01 85 DB （不清楚设备地址可用此找回）地址位命令字数据长度数据CRC1601 03 02 00 81 78 2424、寄存器描述（支持03和06命令字）寄存器40001 存储PM2.5浓度值（mg/m3）400024000340013 PM2.5微调参数（值越小读数越小10~120取值范围）微调后请过3分钟再观察数据40018 寄存器锁定位（修改其它参数前需先将此位改为十进制24）断电自动锁定40019 设备型号（可根据需求定制，也可自行修改）40020 串口通讯地址（默认为1）5、接线说明：红黑（电源9~24V）白：A （485）黄：B （485）6、指示灯说明：程序正常运行指示灯会亮，串口通讯正常指示灯会闪烁7、传感器工作时需垂直竖立，不得平铺，倒立！并避免阳光直射，强风对流等环境！8、测试时，可点燃一只香烟，待进气口探测烟气后观察传感器的输出反应！如遇大颗粒环境或超量程检测后，传感器将自动开启保护模式（停止监测），以便保护传感器核心不被严重污染，此时需将传感器放置在空气流动环境，重新预热！CRC16校验计算函数（请确认单片机大端编程还是小端）/******************函数CRC_16()*********大端返回short int参数data【】数组、len数组长度例子：datax【8】={01, 03, 00, 00, 00, 01, 00, 00}16进制unsigned short int x=CRC_16(datax,6);得到x=0x840a;***************************************************/unsigned short int CRC_16(unsigned char *data,int len){unsigned char *buf;unsigned short int * CRC;unsigned short int crch,crcl;short int i;short int j;char err;buf= & data[len];CRC=(unsigned short int *)buf;buf[0]=0xff;buf[1]=0xff;for(i=0;i<len;i++){buf[0]=buf[0]^data[i];for(j=0;j<8;j++){err=buf[0]&1;*CRC=*CRC/2;if(err) *CRC=*CRC^0xa001;}}crch=*CRC>>8;crcl=*CRC<<8;*CRC=crch+crcl;return(*CRC);}/******************函数CRC_16()*********小端返回short int参数data【】数组、len数组长度例子：datax【8】={01, 03, 00, 00, 00, 01, 00, 00}16进制unsigned short int x=CRC_16(datax,6);得到x=0x840a;***************************************************/unsigned short int CRC_16(unsigned char *data,int len){unsigned char *buf;unsigned short int * CRC;unsigned short int crch,crcl;uchar p;uchar j;char err;buf= & data[len];CRC=(unsigned short int *)buf;buf[0]=0xff;//lsbbuf[1]=0xff;//msbfor(p=0;p<len;p++){buf[1]=buf[1]^data[p];for(j=0;j<8;j++){err=buf[1]&1;4*CRC=*CRC/2;if(err) *CRC=*CRC^0xa001;}}crch=*CRC>>8;crcl=*CRC<<8;*CRC=crch+crcl;return(*CRC);}*以上文档中提到的文字及图片阿尔森保留一切解释权说明书并不针对某一特定机型，书中所提到的某些部件、色差有可能与您买的型号稍有差异。
粉尘传感器(ZPH02)使用说明书
粉尘传感器（型号:ZPH02）使用说明书版本号：1.2实施日期：2018-05-16郑州炜盛电子科技有限公司Zhengzhou Winsen Electronic Technology Co.,Ltd声明本说明书版权属郑州炜盛电子科技有限公司（以下称本公司）所有，未经书面许可，本说明书任何部分不得复制、翻译、存储于数据库或检索系统内，也不可以电子、翻拍、录音等任何手段进行传播。
感谢您使用炜盛科技的系列产品。
为使您更好地使用本公司产品，减少因使用不当造成的产品故障，使用前请务必仔细阅读本说明书并按照所建议的使用方法进行使用。
如果您不依照本说明书使用或擅自去除、拆解、更换传感器内部组件，本公司不承担由此造成的任何损失。
您所购买产品的颜色、款式及尺寸以实物为准。
本公司秉承科技进步的理念，不断致力于产品改进和技术创新。
因此，本公司保留任何产品改进而不预先通知的权力。
使用本说明书时，请确认其属于有效版本。
同时，本公司鼓励使用者根据其使用情况，探讨本产品更优化的使用方法。
请妥善保管本说明书，以便在您日后需要时能及时查阅并获得帮助。
郑州炜盛电子科技有限公司ZPH02粉尘传感器产品描述本传感器整合红外PM2.5检测技术，采用粒子计数原理对环境中PM2.5进行检测。
可灵敏检测直径1μm以上灰尘颗粒物。
传感器在出厂前经过老化、调试、标定、校准，具有良好的一致性和较好的灵敏度。
传感器特点长期稳定性好 灵敏度高 接口输出方式丰富一致性好易安装、维护主要应用空气净化器 新风系统 空气清新机空调系统便携仪表烟雾报警器技术指标表1产品型号ZPH02工作电压范围5±0.2V（DC）输出方式低电平时间比率%（推荐时间30s）输出信号电压5±0.2V检测能力检出粉尘最小粒子1μm预热时间≤1min（整机热稳定时间）工作电流≤90mA湿度范围储存环境≤95%RH 工作环境≤95%RH温度范围储存环境-30℃～50℃工作环境0℃～50℃外形尺寸（L×W×H）59.5×44.5×20mm 物理接口EH2.54-5P端子插座试验分类NO.试验项目条件及要求结果1规格尺寸1、尺寸规格尺寸确认电气特性确认内部电阻间距确认符合图纸要求n=10OK2冷热冲击（冷热冲击箱）1冷热冲击1-40℃30m←→10s内←→80℃30m为1个循环，10个循环①外观无显着异常②电气参数满足要求满足：下限*0.7～上限*1.3n=10OK3冷热冲击（冷热冲击箱）2冷热冲击2-25℃1H←→70℃1H为1个循环，100个循环①外观无显着异常②电气参数满足要求满足：下限*0.7～上限*1.3n=10OK4高温高湿（高温湿箱）1#高温高湿放置60±5℃，90±5%RH，72H放置①外观无显着异常②电气参数满足要求满足：下限*0.7～上限*1.3n=10高温负荷（THB)60℃±5℃，90±5%RHDC5V72H连续通电①外观无显着异常②电气参数满足要求满足：下限*0.7～上限*1.3n=10OK5低温（高低温箱）2#低温放置-30℃，500H测试一次，1000H测试一次。
SDS018激光PM2.5传感器规格书V1.3
2.5um 的颗粒物浓度。
如果采集周期为 5s，低脉冲占空比（%） = 全部低脉冲宽度(ms) / 5000(ms)*100
低脉冲占空比与粉尘浓度呈线性关系，对应关系如下图：
低脉冲占空比（%）
颗粒物浓度（ug/m3）
0
0
20
500
40
999
PM2.5(ug/m3) = (1um 管 脚 信 号 低 脉 冲 占 空 比 -25um 管 脚 信 号 低 脉 冲 占 空 比)*1000/40
2
济南诺方电子技术有限公司
概述
SDS018 使用激光散射原理，能够得到空气中 0.3 ～ 10 微米悬浮颗粒物浓 度，使用进口激光器与感光部件，数据稳定可靠；内置风扇，数字化输出，集成 度高。
特点
数据准确：激光检测，稳定、一致性好； 响应快速：数据更新频率 1 秒 1 次； 便于集成：串口输出（或 IO 口输出可定制），自带风扇； 分辨率高：分辨颗粒最小直径达 0.3 微米。
11 产品尺寸 59x45x20mm
2
济南诺方电子技术有限公司
电源要求
电源电压：4.7~5.3V 电源功率：大于 1W（电流大于 200mA） 上下电电压冲击小于系统电源电压的 50%
关于使用寿命
使用寿命是激光粉尘传感器的关键指标之一，诺方激光粉尘传感器使用高质 量长寿命的进口激光二极管，使用寿命长达 8000 小时，对于连续使用时间不长 的应用场合（例如检测仪）可使用默认配置 1 秒 1 次连续测量，对于需要连续使 用的应用场合（例如净化器，空气质量监控等），可以使用间歇开机测量的方式 延长使用寿命，例如 1 分钟开机 20 秒，关机 40 秒可将使用寿命延长至 3 倍。如 若有其他要求，可联系诺方定制，诺方愿为大中小厂商和开发者服务。
龙腾伟业PM2.5 PM10浓度二合一有线2变送器产品使用手册
1PM2.5/PM10浓度二合一有线变送器产品使用手册V1.2版1概述LT-CG-S/D-001-A7020-2-12PM2.5/PM10传感器采用符合国际标准的激光散射原理，内嵌式设计、开发，操作简单，使用方便，模块内部提供激光光源及光电接收装置，激光照射在空气悬浮物颗粒上产生散射,同时在某一角度接收散射光，得到散射光强随时间变化曲线，基于米氏理论算法，得出颗粒物的等效粒径及单位体积内不同粒径颗粒物的数量（PCS/0.1L ）、重量（ug/L ）两种测量结果，并通过串口分别输出PM1.0、PM2.5、PM10三档不同量程的颗粒物体积浓度或质量浓度数据。
采用DC 6~24V 电源供电，可选配液晶屏实时显示采集参数，还可选配1路继电器报警输出。
作为现场采集从站，标准MODBUS-RTU 通信协议RS485数字信号输出，适合远距离组网传输，完全兼容组态王等多种上位机组态软件，易与第三方设备配套。
产品广泛应用于智能家居，智能商厦，智能养殖，智能交通，气象站等环境测量领域。
2特点1、激光原理测量，信号无衰减，零错误报警率、计数更精确，产品寿命长2、传感器探头可准确测量0.3~10um 直径颗粒，测量范围宽、线性度好3、传感器通过串口分别输出0.3~1um、1~2.5um、2.5~10um 三档不同量程的颗粒物浓度信号，统计更精确、合理4、变送器可选配液晶屏、继电器报警输出等功能5、激光测量PM2.5比IRED 测量方式更专业，1um、2.5um、10um 三档量程更符合国内外权威机构认可3外形规格4产品资料规格型号：LT-CG-S/T-001-A7021-2-12-V1.2（包含液晶屏）LT-CG-S/T-001-A7020-2-12-V1.2（不含液晶屏）LT-CG-S/T-001-A7021-2-DO-12-V1.2（包含液晶屏、1路报警）PM2.5/PM10测量原理：激光散射法2PM2.5/PM10测量直径：0.3~1、1~2.5、2.5~10umPM2.5测量范围:0~999ug/m3，可选0~1999ug/m3（质量浓度）PM10测量范围:0~999ug/m3，可选0~1999ug/m3（质量浓度）体积颗粒物浓度：PCS/0.1L（每0.1升多少颗粒）最小颗粒直径：0.3um精度：＜±10%分辨率：0.1ug/m3或1PCS/0.1L重复性：＜10%输出信号：瞬时PM1.0、PM2.5、PM10浓度测量稳定时间：5秒响应时间：＜10秒工作环境：-20~55度，5~95%RH(无凝结）存储环境：-25~70度供电电压：DC7~24V显示方式：LCD液晶屏（选项）液晶屏规格：08022行显示，每行8个字符报警、控制输出（选配）：1路继电器，触点容量（阻性）：3A/AC220V、DC24V通信接口：RS485通信速率：2400、4800、9600、19200、38400、115200。
PMS200系列颗粒物传感器使用说明书v1.0.2
PMS200系列颗粒物传感器使用说明书1.产品简介PMS200系列是基于激光散射原理的颗粒物浓度测量传感器。
它使用稳定性极好的激光LED和高灵敏度的探测器，对颗粒物的个数和粒径分布进行精确测量，输出精确的颗粒物浓度值。
它体积小巧、支持数字通讯，便于集成到其他产品中。
PMS200是常规颗粒物传感器，PMS200T是颗粒物和温湿度一体式传感器。
2.产品特点●激光散射实现精准测量●零误报率●实时响应●最小分辨粒径0.3微米3.工作原理PMS200系列颗粒物传感器采用激光散射原理，即令激光照射在空气中的悬浮颗粒物上产生散射，同时在某一特定角度收集散射光，得到散射光强随时间变化的曲线，再利用基于米氏（MIE）理论的算法，得出颗粒物的等效粒径及单位体积内不同粒径的颗粒物浓度。
传感器工作原理如图1所示。
图1 PMS200系列颗粒物传感器工作原理示意图4.技术指标5.输出接口PMS200输出颗粒物的质量浓度，PMS200T输出颗粒物的质量浓度和温湿度。
（1）接口描述数据接口：其中2pin为串行数据通讯接口，采用通用异步收发协议（UART）；所有电平均为3.3VTTL电平。
（2）接口管脚定义说明图2 PMS200颗粒物传感器的接口管脚定义注：SET=1，表示模块工作在连续采样方式，模块在每一次采样结束后主动上传采样数据，数据更新时间小于2s。
6.外形尺寸单位：毫米（mm）图3 PMS200颗粒物传感器外形尺寸示意图默认波特率：9600bps 校验位：无停止位：1位默认波特率：9600bps 校验位：无停止位：1位。
PMS在线粒子监测系统方案
扬子江药业集团有限公司洁净室颗粒及微生物监测系统技术标美国粒子监测系统有限公司（无锡旭野科技有限公司）目录1. 概述2. 公司简介3. 方案描述系统描述颗粒传感器技术说明3.3 报警系统技术说明制药专用软件说明4. 项目管理及服务范围5. 质量保证及售后服务6. 部分国内外业绩表7. 设备清单8. 技术偏离表1. 概述本方案是Particle Measuring System (美国粒子监测系统公司)针对扬子江药业集团有限公司洁净室项目所制定。
其中包括对整个方案所需的硬件和软件的技术参数及性能描述。
同时，方案还包括PMS公司对该项目管理，对系统的安装，调试，开车和验收提供的相关服务和支持，以及对所提供的相关认证文件的描述。
该测量系统的目的是记录生产线中关键区域空气中颗粒存在的状况。
它可以对所监测环境空气中颗粒的粒径和数量分布进行自动的，连续的监测和记录，同时产生报表。
当监测环境中的颗粒状态超过设定值时，该系统能自动激发声光报警，通知相关人员进行处理，从而帮助确保所监测的关键环境中的颗粒状况处于正常状态，以保证生产的顺利进行。
PMS公司所提供的技术方案是根据CGMP的相关标准所制定的，符合FDA 和EU对于CGMP的要求和规范。
该方案主要包括以下几部分：•Rnet 510 颗粒传感器•真空系统（含双泵并互为补充）•警报系统•制药专用监控软件，实时记录•项目管理，安装调试，系统测试服务•认证文件该方案是包括整个系统的设计，施工，调试，认证的交钥匙工程。
将由PMS公司指定的项目经理负责监督完成。
2. PMS公司简介美国粒子监测系统公司，简称PMS公司，是由Bobert Knollenberg 博士于1972年成立于美国的科罗拉多州宝德市，到今天为止，已有36年的历史。
公司从成立到现在，一直在微污染监测领域从事设计，生产和服务。
所生产的不同种类的颗粒技术器可以用来测量包括空气，水，化学品及其他气体中的颗粒状态，在制药，半导体，航空航天等需要无尘生产的行业中得到的普遍的应用。
GE安费诺红外PM2.5粉尘传感器SM-PWM-01C规格书
说明书产品名: 粉尘传感器型号: SM-PWM-01CSM-PWM-01CSMART dust sensor for home appliance■ 概述SM-PWM-01C 是一款利用光学方法检测空气中粉尘浓度的传感器。
在传感器中一个IR LED 和一个图像传感器光轴相交，当带粉尘的气流通过交叉区域，产生反射光。
图像传感器检测到粉尘反射的IR LED 光线，根据输出的强弱判断粉尘的浓度。
此款粉尘传感器能检测像香烟颗粒大小的颗粒物与室内灰尘等大颗粒，通过输出PWM 脉冲信号宽度区分。
■ 产品特征紧凑外形，质量轻(W59x H45x D20 mm, ～35g)PWM (pulse width modulation) 输出 (低脉冲输出)能够区分室内香烟等小颗粒和灰尘（花粉，尘埃，毛屑）等大颗粒 低脉冲的宽度比例表示颗粒物大小和浓度 粉尘传感器通过加热电阻形成恒定的气流 无铅和ROHS 认证■ 应用领域空气中的粉尘监测，室内空气质量监控 空气过滤器，空气净化机，空调室外灰尘监测（需要客户特殊的外形结构设计） 烟雾报警■ 检测原理图P1: small particle (1～2㎛), P2: large particle (3 ～10㎛)☞ SM-PWM-01C 粉尘传感器不可用于计数，不能测量粉尘数量级，颗粒大小仅做参考■ 电气特性绝对最大额定参数工作电压和信号输出*1粉尘传感器加热电阻稳定时间30s*2.输入阻抗200㏀, 上拉电阻 10㏀，推荐30sec 移动平均时间计算浓度Dust, Cigarette Smoke Amplifier CircuitRXRegulatorStabilization of power line ripple, noiseResisterMICOMSensitivity adjustmentR-HeaterDust flow IR LEDGND Vcc (+5 V) Signal Output (P1) Signal Output (P2) 13 54 2接口标准连接头(SM-PWM-01C)客户可定制接头(model: SM-PWM-01C-J)管脚定义光电特性*1灵敏度定义为在30 sec内，粉尘浓度变化100µg/m³，所确定的低脉冲宽度变化的总量。
数字式通用颗粒物浓度传感器
DSENSOR数字式通用颗粒物浓度传感器PMSA003数据手册主要特性◆激光散射原理实现精准测量◆零错误报警率◆实时响应并支持连续采集◆最小分辨粒径0.3μm◆全新专利结构，六面全方位屏蔽，抗干扰性能更强◆进出风口方向可选，适用范围广，用户无需再进行风道设计◆超薄超小设计，仅有12毫米，适用于便携式、穿戴式设备概述PMSA003是一款基于激光散射原理的数字式通用颗粒物浓度传感器，可连续采集并计算单位体积内空气中不同粒径的悬浮颗粒物个数，即颗粒物浓度分布，进而换算成为质量浓度，并以通用数字接口形式输出。
本传感器可嵌入各种与空气中悬浮颗粒物浓度相关的仪器仪表或环境改善设备，为其提供及时准确的浓度数据。
工作原理本传感器采用激光散射原理。
即令激光照射在空气中的悬浮颗粒物上产生散射，同时在某一特定角度收集散射光，得到散射光强随时间变化的曲线。
进而微处理器利用基于米氏（MIE）理论的算法，得出颗粒物的等效粒径及单位体积内不同粒径的颗粒物数量。
传感器各功能部分框图如图1所示图1 传感器功能框图技术指标如表1所示表1 传感器技术指标注1：最大量程指本传感器确保PM2.5标准值最高输出数值不小于1000微克/立方米。
1000微克/立方米以上以实测为准。
注2：颗粒物浓度一致性数据为通讯协议中的数据2（见附录A）测量环境条件为20℃，湿度50%输出结果主要输出为单位体积内各浓度颗粒物质量以及个数，其中颗粒物个数的单位体积为0.1升，质量浓度单位为：微克/立方米。
输出分为主动输出和被动输出两种状态。
传感器上电后默认状态为主动输出，即传感器主动向主机发送串行数据，时间间隔为200~800ms，空气中颗粒物浓度越高，时间间隔越短。
主动输出又分为两种模式：平稳模式和快速模式。
在空气中颗粒物浓度变化较小时，传感器输出为平稳模式，即每三次输出同样的一组数值，实际数据更新周期约为2s。
当空气中颗粒物浓度变化较大时，传感器输出自动切换为快速模式，每次输出都是新的数值，实际数据更新周期为200~800ms。
Series PMT2 粒子传感器规格与安装运行说明书
The Series PMT2 Particulate Transmitter is designed to measure particulate emission levels from dust collector discharge. Using DC coupled electrostatic induction sensing technology, the transmitter monitors a pA current that is generated as particulate passes near the probe; a 4-20 mA signal will vary based on the particulate level. The PMT2 offers 6 sensitivity ranges allowing the user to choose the range that will best fit the application. The range and test selector switch can also be set to output a 4 mA or 20 mA signal to assist with set up or trouble shooting. Averaging time setting can be used to dampen the signal if desired.FEATURES/BENEFITS• Simple 2-wire installation for PLC and control panels• Non-stick PTFE coated probe to prevent false readings from moist and conductive dusts, condensate, and dust buildup• Remote zero calibration helps to decrease maintenance timeOPERATING PRINCIPLETechnologyThe PMT2 utilizes a highly reliable DC coupled electrostatic induction sensing technology. The sensor probe is mounted in an airflow stream such as a pipe, duct or stack. The inductive effect takes place when particulate passes near the probe transferring a charge from the particulate to the probe. A microprocessor filters and processes the signal into a output that is linear to the mass concentration of particulate. The PTFE coated probe ensures reliable operation with all types of particulate including moist powders and highly conductive dusts. The PTFE coated probe eliminates the need for an air purge and keeps maintenance to a minimum.Particulate MonitoringThe PMT2 is specifically designed to continuously monitor the particulate levels in air flow from stacks or other emission points being passed through a filter within an air filtration system. The transmitter should be installed in the exhaust ductwork and can be used in conjunction with various types of bag, ceramic, cartridge or cyclone filters. When the PMT2 is first installed a baseline reading must be measured and noted. This baseline reading is application dependent and should be measured independently for each installation. From this baseline the operator will monitor output signal from the PMT2. The increase in mA output indicates a rising level of particulate in the air stream which indicates that filters are either wearing out or broken.The PMT2 is designed to give a proportional output based on the particulate levels in a duct or pipe, it is not designed to output a signal based on the particulate volumetric flow. Different types of particulate carry different charges, meaning that two particulates flowing at the same volumetric flow rate could have different output response. The PMT2 is designed to find a baseline under ideal operating conditions and allow an operator to watch the output signal for increases that would signify the bags or filters are starting to wear or break. The six sensitivity ranges allow the PMT2 to monitor particulates with low charge properties or high charge properties. As a reference, Table 1 lists particulate charge properties and the suggested range.INSTALLATIONUnpackingRemove the PMT2 from the shipping carton and inspect for damage. If damage is found, notify the carrier immediately.LocationThe following factors should be considered when determining the installation location for the PMT2:• Make sure the transmitter is rated for the area classification it will be mounted in. • Mount the transmitter in a location that will not exceed the temperature and pressure ratings listed in the specifications. The process pressure should not exceed 30 psi (2 bar).• Make sure the 4-20 mA signal wires are not sharing the same conduit with high voltage power wires.• Make sure the location the transmitter is mounted in meets the NEMA or IP rating for the enclosure.• Locate the transmitter in a location were it can be accessed in case service isrequired.The PMT2 should be mounted in a grounded metal stack, pipe or duct. It should not be mounted in fiberglass or plastic stacks, pipes or ducts. The sensing probe should reach 1/2 to 2/3 the way across the stack, pipe or duct to ensure accurate readings. For the most stable and accurate readings it is recommended to mount the PMT2 in a location where the air flow is as laminar as possible. Avoid mounting the transmitter close to blowers and dampers that cause turbulence. It is ideal to mount the PMT2 in an area with two upstream duct diameters and one down stream duct diameter that are free of turbulent causing objects. The sensing probe is coated in a non-stick PTFE preventing material from coating the probe reducing the need for cleaning or an air purge.Table 1: Suggested rangesCONTROL DRAWING UL LISTED INTRINSIC SAFETY (SUFFIX U2):UL Listed Intrinsically Safe for use in Class I Div. 1 Groups C and D; Class II Div. 1Groups E, F and G; Class III Div. 1; Class I Zone 0 AEx ia IIB T4 Ga; Class I Zone 0 Ex ia IIB T4 Ga; T4@63°C when installed in accordance with Control Drawing 001744-48on page 6 of this document.ATEX COMPLIANT (SUFFIX A2)II 1 G Ex ia IIB T4 Ga (-40°C ≤ Tamb ≤ 63°C) (-40°C ≤ T Process ≤ 120°C) / II 1 D Ex iaIIIC T120°C Da (-40°C ≤ Tamb ≤ 63°C) (-40°C ≤ T Process≤ 120°C) when installed inaccordance with Control Drawing 001744-81 on page 7 of this document.IECEx COMPLIANT (SUFFIX A2)Ex ia IIB T4 Ga (-40°C ≤ Tamb ≤ 63°C) (-40°C ≤ T Process ≤ 120°C) / Ex ia IIIC T120°CDa (-40°C ≤ Tamb ≤ 63°C) (-40°C ≤ T Process ≤ 120°C) when installed in accordancewith Control Drawing 001744-81 on page 7 of this document.INTRINSIC SAFETY INPUT PARAMETERS:4-20 mA Signal, Vmax (Ui) = 28 V; Imax (li) = 93 mA; Ci = .022 μF; Li = 0.373 mH;Pmax (Pi) = 651 mWRemote Zero, Vmax (Ui) = 28 V; Imax (li) = 93 mA; Ci = Negligible; Li = 0 mH; Pmax(Pi) = 651 mWPOWER SUPPLY REQUIREMENTS The maximum DC power supply is 28 VDC. The minimum required DC power supply is based upon the following:1. Minimum DC voltage requirement of the Model PMT2.2. Total load resistance.3. Total leadwire resistance.4. Zener barrier voltage drop (Model PMT2-XX-X-X2 only).The formula for calculating the DC Power Supply is:VDC = VPMT2 + VLOAD + VLEADWIRE + VBARRIER Where VPMT2 = 9.5 V VLOAD = Total load resistance X 20 mA VLEADWIRE = Total leadwire resistance X 20 mA VBARRIER = 8.1 V (Typical zener barrier voltage drop for this application)Example 1: Calculate minimum DC power supply for intrinsically safe models Step 1 VPMT2 = 9.5 V Step 2 Calculate VLOAD. Using the industry standard 250 Ω conversion resistor, VLOAD = 250 X 20 mA = 5 V.Step 3 Calculate VLEADWIRE. For this example assume a leadwire resistance of 10 Ω, VLEADWIRE = 10 X 20 mA = 0.2 V Step 4 VBARRIER = 8.1 V Step 5 VDC = VPMT2 + VLOAD + VLEADWIRE + VBARRIER = 9.5 + 5 + 0.2 + 8.1 = 22.8 V CONTROLS Zero Switch (see Figure 2)Press and hold the switch for 3 seconds and the PMT2 will digitally re-zero. It is recommended to re-zero after a filter failure or filter changes. Re-zeroing should only be done when there is no air flow in the duct.Averaging Time Selection Switch The PMT2 will average the output for the selected amount of time. This will dampen output spikes caused during normal filter cleaning cycles. Range and Test Selection Switch There are 6 sensitivity ranges that can be selected based on the material the PMT2 will be sensing (see Table 1). There is also an option to output a 4 mA or 20 mA signal, these options can assist in the installation of the transmitter or trouble shooting. is neededINTRINSIC SAFETY SPECIFIC CONDITIONS OF USETo maintain Intrinsic Safety the following cautions should betaken:• 4-20 mA signal and remote zero must be treated as separate circuits• Enclosure parts are constructed of aluminum. Enclosure must be protected fromignition hazard due to impact or friction• All openings to enclosure must be sealed using suitable glands and/or plug main-taining a minimum IP rating of IP66 for UL Listed models and IP65 for ATEX/IECExcompliant models• Substitution of parts may impair Intrinsic Safety.LIVE MAINTENANCE PROCEDURE Live maintenance of Zero, Averaging Time, Range and Test controls cannot be performed when a flammable or combustible atmosphere is present.Figure 1: General installation wiring (non-IS)REMOTE ZERO SWITCH (IF USED)4321REMOTE ZERO 4-20 mA Figure 2Zero switch Range and test Averaging time Grounding screwSET UPMountingMake sure the PMT2 is securely mounted to the stack, pipe or duct to prevent vibrationduring operation. Make sure the transmitter is grounded properly.Control Signal Set UpCheck the power supply wiring to make sure the polarity is correct before poweringthe PMT2. Turn the power on to the transmitter and turn the Range and Test selectorswitch to 4 mA (position 2). The PMT should output 4 mA, check the output with amulti-meter or at the device (PLC, Display, etc.) receiving the output signal. Once it isverified the 4 mA signal is being received, switch the Range and Test selector switch to20 mA (position 1) and repeat the process. If the output is 0 mA, make sure the powersupply is on and check for loose wires.Range and Test SelectionWhen selecting one of the 6 available ranges, the baseline and maximum peak signalsthat take place during filter cleaning must be taken into account. The selected rangesshould have enough resolution to monitor the baseline and capture the maximumpeaks during a cleaning cycle. The four linear ranges output 4 mA at 5 pA and 20 mAat maximum range. The two logarithmic ranges have finer resolution at the low end ofthe ranges and less at the high end.LOGARITHMIC RANGE The logarithmic ranges offer a prolonged low-end of the scale while the high-end of the range is compressed. This offers better resolution for the baseline monitoring and still allows the operator to see the particulate spikes during cleaning cycles. Logarithmic ranges are recommended for filter bags since they have a greater tendency for particulate spikes during cleaning cycles.LOGARITHMIC RANGE EQUATIONS pA = Measured (pA) Picoamps M = Measured (mA) Milliamps from the PMT2R = 2 (for Logarithmic Range 5 to 500 pA)R = 3 (for Logarithmic Range 5 to 5000 pA)Example 1: Logarithmic Range 5 to 500 pA with current output of 12 mA:Example 2: Logarithmic Range 5 to 5000 pA with current output of 14 mA:SETTING EMISSION LEVEL ALARMS The PMT2 will provide a 4-20 mA signal based on the range selected at set up. Alarms can be programmed in the PLC or control system based on the 4-20 mA signal from the particulate transmitter. It is suggested to set two alarm set points. One alarm set point to monitor the emission spikes and the second alarm to detect an increase in the baseline. The alarm monitoring the emission spikes should be set to identify changes in the spikes caused by the cleaning cycles. As filters become worn, the spike’s height and duration will increase. The emission spike frequency will also increase because the filters will require more frequent cleaning as they wear out. If there is a continuous output above the emission spike alarm, it is more than likely a filter has torn and should be changed right away. The baseline alarm should detect an increase in the baseline reading. The type of dust collector and facility regulations will dictate where the baseline alarm has to be set. Typically the baseline alarm should be set 4 to 5 times over the initial baseline reading measurement when filters are first installed. So, if the baseline is 10 pA the base line alarm should be set between 40 pA and 50 pA. It is recommended to set a time delay in the PLC or control panel alarm to prevent false alarms during cleaning cycles. When the output signal from the PMT2 is continuously above baseline alarm it is time to replace the filters. If the emission spikes have increased yet the baseline remains unchanged, it’s an early indication that the filters are starting to wear out andwill need to be changed soon.Table 2: Range and test switchFigure 3: Typical filter emissionsTIMEpA = 10 x R + 0.699(M-4)16()pA = 10 x 2 + 0.699pA = 50(12-4)16()pA = 10 x 3 + 0.699pA = 375(14-4)16()AVERAGING SELECTION The PMT2 offers a digital averaging function because of the irregular flow of particulatesand the spikes during cleaning cycles. There are ten options for averaging rangingfrom 1 to 360 seconds. The digital averaging takes a running average of the readingsfor the selected amount of time. This will dampen output spikes from particulatefluctuations that could trip alarm settings. It is important to select an averaging settingthat will allow the operator to see the cleaning cycles. It is recommended to monitor the baseline trend and peak to peak trend between cleaning cycles.ZERO CALIBRATION Even though the PMT2 will come zeroed from the factory it is recommended to zerothe transmitter after installation to ensure the best accuracy. When zeroing the PMT2, make sure the dust collector is shut down and there is no air flow in the duct, stack orpipe the transmitter is monitoring. It is recommended to re-zero the PMT2 once every12 months for optimal performance. Please check your local laws and regulations asclean air standards may require zero calibration on a certain time schedule basedon application. There are two ways the PMT2 can be zeroed. The first method iswith the zero button on the front of the transmitter. Press and hold the button for 3seconds and the transmitter will begin zeroing. The second method is the remote zero.Supply DC voltage as shown in Figure 4 across the zero terminals on the back ofthe transmitter for at least 3 seconds for the transmitter to start zeroing. While thetransmitter is zeroing, the PMT2 will output about 3.5 mA. The zero function will takeapproximately 3 minutes. When zeroing is complete the output will return to a normaloutput signal and the transmitter is ready for operation.Figure 4: Remote zero and zero switchNote: Do not zero the PMT2 while the dust collector is in operation.Remote zero10-28 V -+MAINTENANCE/REPAIR Upon final installation of the Series PMT2, no routine maintenance is required. The Series PMT2 is not field serviceable and should be returned if repair is needed. Field repair should not be attempted and may void warranty.WARRANTY/RETURN Refer to “Terms and Conditions of Sales” in our catalog and on our website. Contact customer service to receive a Return Goods Authorization number before shipping the product back for repair. Be sure to include a brief description of the problem plus anyadditional application notes.NOTES__________________________________________________________________________________________________________________________________________ __________________________________________________________________________________________________________________________________________ __________________________________________________________________________________________________________________________________________ __________________________________________________________________________________________________________________________________________ __________________________________________________________________________________________________________________________________________ __________________________________________________________________________________________________________________________________________ __________________________________________________________________________________________________________________________________________ __________________________________________________________________________________________________________________________________________ __________________________________________________________________________________________________________________________________________ __________________________________________________________________________________________________________________________________________ __________________________________________________________________________________________________________________________________________ __________________________________________________________________________________________________________________________________________ __________________________________________________________________________________________________________________________________________ __________________________________________________________________________________________________________________________________________ __________________________________________________________________________________________________________________________________________ __________________________________________________________________________________________________________________________________________ __________________________________________________________________________________________________________________________________________ __________________________________________________________________________________________________________________________________________ __________________________________________________________________________________________________________________________________________ __________________________________________________________________________________________________________________________________________ __________________________________________________________________________________________________________________________________________ __________________________________________________________________________________________________________________________________________ __________________________________________________________________________________________________________________________________________ __________________________________________________________________________________________________________________________________________ __________________________________________________________________________________________________________________________________________©Copyright 2021 Dwyer Instruments, Inc.Printed in U.S.A. 8/21FR# 444122-00 Rev. 3。
PM5触摸式监控说明书
纵观目前直流电源市场，PLC 监控以高可靠性、高价格让用户望价兴叹。业界其它数十家企业所主推的监控 系统技术都是师出一家，投放市场几年来，用户微辞不少，不仅增加了售后服务的人力及财力成本，同时也降低 了成套厂家的信誉度,增加了工程项目收款的难度，损害了企业形象。特别是在当前行业竞争日趋激烈的大形势 下，这种状况对于成套厂家更加不利。
4.1.1 4.1.2 4.2 4.3
绝缘监测单元功能结构 ............................................... 26 绝缘监测单元安装说明 ............................................... 27
第五章
5.1
WW-SM 数模转换单元（开关量单元）........................... 28
数模转换单元主要技术参数及功能特点 .................................. 28 数模转换单元主要技术参数及功能特点 .............................. 28 数模转换单元性能及特点 .......................................... 28
2.4.1 2.4.2 2.4.3
第三章
3.1
WW-DC 电池巡检单元 ........................................ 24
电池巡检单元主要技术参数及功能特点 .................................. 24 电池巡检单元主要技术参数........................................ 24
M:135 9049 1223
高精度激光 PM2.5 10、PM100 传感器 使用说明书
高精度激光PM2.5/10、PM100传感器使用说明书适用产品系列/型号：ZZ-SDS011，SDS198历史版本目录1. 产品介绍 ..................................................................................................... - 2 -2. 规格参数 ..................................................................................................... - 2 -3. 产品尺寸 ..................................................................................................... - 4 -4. 上位机的使用............................................................................................... - 4 -5. 调试流程 ..................................................................................................... - 9 -6. 通信协议与报文解析................................................................................... - 11 -6.1. 通信协议说明....................................................................................... - 11 -6.2. 注意事项 ............................................................................................ - 11 -6.3. 示例报文解析...................................................................................... - 12 -6.3.1. 查询上报 ...................................................................................... - 12 -6.3.2. 主动上报 ..................................................................................... - 15 -7. 安装方式.................................................................................................... - 17 -7.1. 基本结构.............................................................................................. - 17 -7.2. 基本尺寸 ............................................................................................. - 17 -7.3. 推荐安装方向 ...................................................................................... - 17 -7.4. 其他事项 ............................................................................................. - 18 -8. 产品维护保养............................................................................................. - 18 -8.1. 设备使用环境....................................................................................... - 18 -9. 售后服务 ................................................................................................... - 18 -9.1. 售后服务承诺....................................................................................... - 19 -9.2. 免责声明 ............................................................................................ - 19 -9.3. 联系方式 ............................................................................................ - 19 -用户须知❖使用前请详细阅读本说明书，并保存以供参考。
P-5BS烟尘监测仪使用维护手册(中文)
ESC P-5C颗粒物监测仪使用手册P-5C型烟尘监测器使用说明书第一章：简介A．说明B．指标C.质量保证A．说明P-5C烟尘监测器可以连续且直接地于烟道内监测携带烟尘气体的颗粒总量。
该监测器自成一体，可直接安在管壁上或通过标准的4英寸ASA150型安装盘装在烟囱上。
仪器的不锈钢探头可直接伸入烟道的气流中，并有防腐蚀和抵御颗粒撞击的特性。
在探头的末端装有一特制的阀门装置，可以用来做零点和参照校准并可以防止烟道内含颗粒的气体进入监测器内。
操作电子元件和清理系统装在监测器的控制箱内。
内装的读表可现场提供监测的数据。
自动的零点-全幅校准装置可用来在现场或在遥控地点进行从零点到全幅的校准。
监测器运行所需的只有交流电源输入电缆和信号输出电缆。
此监测器设计的主要特点是准确，耐用和操作简便。
美国环境系统有限公司（ESC）P-5C颗粒物监测仪使用手册B．常用指标测量范围：刻度范围（毫克/实际立方米）：测量的最低限度：1-20,000毫克/实际立方米0-100，0-500，0-2000，0-20000 0.5毫克/实际立方米稳定性：长期（24小时）-小于全刻度5%零点偏移短期（2小时）-小于全刻度的1%。
长期（24小时）-小于全刻度2%全幅偏移短期（2小时）-小于全刻度的2%反应时间：校准：大约一秒钟左右内部校准系统可通过手工调整传感器来做零点和参照校准。
外部校准管使用可追踪光散器来做零点和全幅校准周围的温度：烟道内气体温度：最高不应超过５５摄氏度标准探针最高不超过60摄氏度高温探针不超过375摄氏度C．质量保证售方确保仪器及其附件在售出时没有任何材料和生产工艺上的问题。
如果有此类问题在售出后12个月内发生，售方将酌情在现场，或在原生产厂家或在指定的维修站对仪器进行修理。
买方应该负责仪器的拆卸和重新安装费用。
这里要说明的是，由其它厂家生产的仪器部件的保修期与该厂家提供给售方的保修期一致。
另外，如果买方没有按照售方提供的操作及保养手册的规定操作，所有的质量保证条款都随之无效。
PM5主监控监控使用说明(PM5-C-MK171253-V1.0-PM5)
第一部分操作说明PM5屏采用触摸液晶显示，开机后其主界面如下图1.1所示：图1.11.1开机界面页面可查看系统的数据汇总，显示系统输入的直流电压，交流输入电压、UPS模块数据、STS模块数据、输出的电压。
如上图1.1所示。
1.2 界面按钮界面右边为系统菜单按钮：用户管理、系统原理、系统数据、系统菜单、系统正常，点击按钮进入相应的界面。
1.2.1 系统原理点击“系统原理”按钮，跳转到系统原理界面，如下图1.2所示：图1.2点击原理图中各模块按钮，查看模块运行的详细信息；如点击“UPS模块”，可查询相关信息：图1.3点击“STS模块”：图1.41.2.2 系统数据点击“系统数据”按钮，可查看系统的数据汇总，如上图1.1所示。
1.2.3 系统设置点击“系统菜单”按钮，跳转到系统菜单界面，系统菜单分为参数设置和参数查询两部分，如下图所示：图1.51.2.3.1系统参数设置点击“用户管理”按钮输入负责人密码，一般设置为“000000”，进入可设置各模块、各监控单元盒、输出与系统配置的参数，每个界面值设置完成后，注意要点击“保存”，点击“出厂设置”按钮，则可将该页面的数据参数恢复至出厂默认设置，请谨慎进行此项操作，否则系统可能不能正常工作。
如下图所示：图1.6图1.7(2)1.2.3.3如下图：图1.81.2.4 系统故障1.2.4.1当前告警点击“告警信息”按钮，进入“告警信息”界面，查看当前的告警信息，如下图所示：(1)系统正常运行，“告警信息”按钮不闪烁；(2)若系统有任一故障，则“告警信息”按钮闪烁，点击进入告警信息界面，可查看详细的故障的状态，点击有故障闪烁的标签可查看基本的故障处理方法。
如下图所示：图1.9若“UPS模块通讯故障”标签有闪烁，则点击此标签，进入故障处理界面，此页面告知操作者如何进行解决故障；如下图所示：图1.101.2.4.2历史告警点击“历史告警”按钮，可查看告警描述、开始时间、结束时间如下图所示：图1.11第二部分故障排除以下是基本的故障现象、产生原因及处理方法，若按提供的方法无法解决，或出现未列出的故障且无法解决，请及时与我司联系。
PMS5003T颗粒物传感器中文说明书V2.2
DSENSOR数字式通用颗粒物浓度传感器PMS5003T数据手册主要特性◆激光散射原理实现精准测量◆零错误报警率◆实时响应并支持连续采集◆最小分辨粒径0.3μm◆全新专利结构，六面全方位屏蔽，抗干扰性能更强◆进出风口方向可选，适用范围广，用户无需再进行风道设计◆可实时输出温度及湿度数据概述PMS5003T是一款可以同时监测空气中颗粒物浓度及温湿度的二合一传感器。
其中颗粒物浓度的监测基于激光散射原理，可连续采集并计算单位体积内空气中不同粒径的悬浮颗粒物个数，即颗粒物浓度分布，进而换算成为质量浓度。
传感器同时内嵌瑞士生产的温湿度一体检测芯片。
颗粒物浓度数值及温度、湿度合并以通用数字接口形式输出。
本传感器可嵌入各种与空气质量监测和改善相关的仪器设备，为其提供及时准确的环境参数。
工作原理本传感器采用激光散射原理。
即令激光照射在空气中的悬浮颗粒物上产生散射，同时在某一特定角度收集散射光，得到散射光强随时间变化的曲线。
进而微处理器利用基于米氏（MIE）理论的算法，得出颗粒物的等效粒径及单位体积内不同粒径的颗粒物数量。
传感器各功能部分框图如图1所示图1 传感器功能框图技术指标如表1所示表1 传感器技术指标注：颗粒物浓度一致性数据为通讯协议中的数据2（见附录A）测量环境条件为20℃，湿度50%数字接口定义PIN1图2 接口示意图输出结果1.主要输出为单位体积内各浓度颗粒物质量以及个数，其中颗粒物个数的单位体积为0.1升，质量浓度单位为：微克/立方米。
2.输出分为主动输出和被动输出两种状态。
传感器上电后默认状态为主动输出，即传感器主动向主机发送串行数据，时间间隔为200~800ms，空气中颗粒物浓度越高，时间间隔越短。
主动输出又分为两种模式：平稳模式和快速模式。
在空气中颗粒物浓度变化较小时，传感器输出为平稳模式，即每三次输出同样的一组数值，实际数据更新周期约为2s。
当空气中颗粒物浓度变化较大时，传感器输出自动切换为快速模式，每次输出都是新的数值，实际数据更新周期为200~800ms。
激光PM2.5传感器规则书
激光PM2.5传感器规则书CP-15-A3激光pm2.5传感器CP-15-A3第三代激光粉尘颗粒物浓度传感器规格书■产品描述CP-15-A3是一款激光数字式通用颗粒物浓度传感器。
内含激光器和光电接收管组件，采用光散射原理，通过激光在粉尘颗粒物上发生散射并由光电变换器变为电信号，从而进行复杂的算法检测到空气中不同粒径的颗粒物数量，进而得到颗粒物浓度。
稳定可靠的激光检测技术与精良的电路设计紧密相结合，使得本传感器更加出众。
■特性1.紧凑外形（57 x 43 x 23 mm），质量轻(45g)2.数据精准3.独有双频数据采集功能4.独有激光防衰减技术5. 50个标定锚点进行标定6.响应迅速(≦10秒)7. 能够区分室内香烟等小颗粒和粉尘（花粉，尘埃，毛屑）等大颗粒8. 最小分辨粒径0.3微米9. 具备抗干扰能力10. 标准串口输出11.符合ROHS（2011/65/EU）规定■应用场景1. 空气中的粉尘检测，室内空气质量检测2.空气过滤器，空气净化机，新风空调等配套检测设备■内部原理图■外形尺寸单位mm■输出引脚定义输出接口为一个8针座，如图所示接口编号符号I/O或连接到描述1 VCC 电源电源输入端（+5V 端）2 GND 电源电源地3 SET I 对传感器设置(3.3V电平)4 RXD I 串口接收管脚(3.3V电平)5 TXD O 串口发送管脚(3.3V电平)6 RESET I 模块复位信号(低电平复位)7 - - 保留8 - - 保留注意：只需连接PIN1、PIN2、PIN5，其他PIN 脚无须连接。
■绝对最大值(Ta=25°C)绝对最大值参数符号最小最大单位工作温度Topr -10 50 ℃储存温度Tst -20 60 ℃工作湿度RH 5% 80% RH储存湿度RH 5% 95% RH■电气特性直流特性参数符号最小典型最大单位供电电压VCC 4.95 5.0 5.05 VI/O电压提供IOVCC 3.0 3.3 3.3 V工作电流I - - 120 mA■传感器技术指标参数指标单位测量范围0.3～10 微米（um）量程0～6000 ug/m3响应时间≤10 秒平均无故障时间-注①≥5 年精度（准确率）-注②98%注①：在正常的大气室内环境下，平均每天8小时正常工作，恶劣环境除外。
颗粒物测量仪器使用方法说明书
颗粒物测量仪器使用方法说明书1. 引言颗粒物是指我们周围空气中的微小颗粒，它们的存在对人体健康和环境都有一定的影响。
为了准确测量和监测颗粒物的浓度，我们引入了一种颗粒物测量仪器。
本文将详细介绍该仪器的使用方法，以帮助用户正确使用并获得准确的测量结果。
2. 仪器概述颗粒物测量仪器由以下几部分组成：- 控制面板：用于设置测量参数和查看结果。
- 颗粒物采集器：负责收集空气中的颗粒物，并将其送入仪器进行测量。
- 传感器：通过测量颗粒物的质量浓度来提供测量结果。
- 电源模块：提供仪器需要的电源供给。
请在使用前仔细检查仪器的完整性和工作状态，并确保所有部分安装正确。
3. 使用步骤正确地使用颗粒物测量仪器包括以下步骤：步骤一：准备工作在使用仪器之前，请确保：- 仪器连接到正确的电源，并已经打开电源开关。
- 仪器所在环境符合测量要求，例如没有明显的风或空调气流。
- 仪器的传感器表面干净、无杂质，可使用适当的清洁剂进行清洁。
步骤二：设置参数1. 打开仪器控制面板。
2. 在显示屏上选择合适的测量单位（例如微克/立方米）和时间间隔（例如每分钟）。
3. 根据需要，设置其他测量参数，例如参考值或报警阈值。
步骤三：开始测量1. 将颗粒物测量仪器放置在测量场所中心位置，并确保其稳定性。
2. 等待仪器启动并完成自检过程。
3. 在仪器控制面板上开始测量。
仪器将开始收集和测量空气中的颗粒物。
步骤四：数据记录与分析1. 仪器将在测量过程中持续记录颗粒物浓度数据。
2. 可以使用连接电脑或移动设备的接口，将数据导出到数据分析软件中。
3. 分析数据并生成相应的报告。
4. 注意事项在使用颗粒物测量仪器时，请注意以下事项以确保正确操作和保护仪器：- 请勿将仪器暴露在极端的温度、湿度或灰尘等环境中。
- 使用时请轻拿轻放，避免碰撞或摔落。
- 请勿拆卸或修改仪器的内部零部件。
- 定期按照说明书的要求对仪器进行维护和校准。
5. 故障排除如果遇到以下故障情况，请尝试以下解决方法：- 仪器无法启动：检查电源连接是否正确，尝试连接其他电源插座。
pms悬浮粒子5100 说明书
pms悬浮粒子5100 说明书一、产品简介PMS悬浮粒子5100是一种先进的颗粒悬浮测量仪器，其适用范围广泛，可以用于空气质量监测、室内环境检测、工业废气排放监测等领域。
PMS悬浮粒子5100通过测量悬浮在空气中的微小颗粒物，可以提供有关环境空气质量的重要信息。
二、产品特点1.高精度测量：PMS悬浮粒子5100采用先进的光学激光散射技术进行颗粒测量，具有高精度、高灵敏度的特点。
它可以检测到直径在0.3微米至10微米之间的颗粒物，并提供准确可靠的测量结果。
2.实时监测：PMS悬浮粒子5100可以实时监测环境中的颗粒物浓度，并将数据以数字显示的方式呈现。
用户可以根据实时数据进行合理的决策，控制和改善空气质量。
3.多功能操作：PMS悬浮粒子5100设计简单易用，具有人性化的界面和操作方式。
用户可以通过触摸屏控制仪器的各种功能，包括开始测量、选择测量模式、查看历史数据等。
同时，仪器还支持数据的存储和导出，方便用户进行后续分析和报告。
4.高效能耗：PMS悬浮粒子5100采用低功耗芯片和先进的节能技术，可以在长时间使用的情况下保持较低的能耗。
同时，仪器还具有自动休眠和唤醒功能，可以在无人操作时自动进入休眠状态，从而进一步节约能源。
5.多样化应用：PMS悬浮粒子5100可以广泛应用于各种空气质量监测场景。
无论是室内还是室外环境，它都能提供准确的测量数据，帮助用户掌握环境状况，采取有效的控制措施。
三、产品使用方法1.开启仪器：按下电源开关，待设备启动完成后，即可开始使用。
2.设置参数：通过触摸屏进入设置界面，选择所需的测量模式和参数。
可以根据实际需要进行设置，例如选择测量单次浓度还是连续监测等。
3.开始测量：确认设置完成后，点击“开始测量”按钮，仪器会自动开始测量，并实时显示测量结果。
4.数据存储：PMS悬浮粒子5100支持数据的存储和导出，用户可以通过USB接口将数据传输到电脑上进行分析和保存。
四、注意事项1.请避免将PMS悬浮粒子5100长时间暴露在高温、高湿度、腐蚀性气体等恶劣环境中，以免损坏仪器。
pms悬浮粒子5100 说明书
pms悬浮粒子5100 说明书概述：PMS悬浮粒子5100是一种高性能的颗粒物测量设备，用于监测空气中的颗粒物浓度。
本说明书将详细介绍PMS悬浮粒子5100的特点、使用方法以及数据解读等相关内容，以帮助用户正确使用和理解该设备。
1. 设备特点PMS悬浮粒子5100具有以下突出特点：1.1 高精度测量：采用先进的粒子传感技术，能够快速准确地测量空气中的颗粒物浓度，并提供精准的数据输出。
1.2 广泛适用性：PMS悬浮粒子5100适用于室内空气质量监测、工业污染物排放监测、环境监测等多个领域。
1.3 用户友好操作界面：设备配备了直观易懂的操作界面，使用户能够轻松掌握测量过程，并方便快捷地导出数据。
2. 使用方法在使用PMS悬浮粒子5100之前，请仔细阅读以下使用指南，以确保正确操作设备并获得可靠的测量结果。
2.1 设备准备：将PMS悬浮粒子5100放置在水平、稳定的表面上，并确保设备与电源正常连接。
2.2 参数设置：通过设备上的操作界面，设置所需的测量参数，包括采样时间间隔、测量单位等。
2.3 校准操作：在初次使用或长时间未使用后，建议进行设备的校准操作，以确保测量结果的准确性。
按照说明书中的校准方法进行操作。
2.4 开始测量：完成参数设置和校准操作后，即可开始正式的测量。
按下启动按钮，设备将自动采集样本，并实时显示测量结果。
3. 数据解读通过PMS悬浮粒子5100测量得到的数据，可以帮助用户了解空气中的颗粒物状况，并做出相应的应对措施。
3.1 数据解析：设备将测量得到的颗粒物浓度数据以数值和图表形式显示，用户可根据实际需求选择查看。
3.2 数据分析：通过对多个时间点的颗粒物浓度进行对比分析，用户可以了解不同时间段空气质量的变化趋势，从而采取相应的改善措施。
3.3 报告生成：PMS悬浮粒子5100提供数据导出功能，用户可以将测量结果导出为电子表格或报告形式，以便进一步分析和分享。
4. 注意事项在使用PMS悬浮粒子5100的过程中，请注意以下事项以确保设备的正常运行和测量的准确性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DSENSOR数字式通用颗粒物浓度传感器
PMS5XXXS系列数据手册
主要特性
◆激光散射原理实现精准测量
◆零错误报警率
◆实时响应并支持连续采集
◆最小分辨粒径0.3μm
◆全新专利结构，六面全方位屏蔽，数据更稳定
◆进出风口方向可选，适用范围广，用户无需再进行风道设计
◆可实时输出甲醛监测数据
概述
PMS5XXXS系列是一款可以同时监测空气中颗粒物浓度和甲醛浓度的二合一传感器。
其中颗粒物浓度的监测基于激光散射原理，可连续采集并计算单位体积内空气中不同粒径的悬浮颗粒物个数，即颗粒物浓度分布，进而换算成为质量浓度。
甲醛浓度的监测基于电化学原理，具有高精度、高稳定性的特点。
颗粒物浓度数值和甲醛浓度数值合并以通用数字接口形式输出。
本传感器可嵌入各种与空气质量监测和改善相关的仪器设备，为其提供及时准确的浓度数据。
工作原理
本传感器采用激光散射原理。
即令激光照射在空气中的悬浮颗粒物上产生散射，
同时在某一特定角度收集散射光，得到散射光强随时间变化的曲线。
进而微处理器利用基于米氏（MIE）理论的算法，得出颗粒物的等效粒径及单位体积内不同粒径的颗粒物数量。
传感器各功能部分框图如图1所示
图1 传感器功能框图
甲醛监测功能采用电化学原理实现，加入数据处理算法，所获得的数据稳定、精确。
技术指标
如表1所示
表1 传感器技术指标
输出结果
主要输出为单位体积内各浓度颗粒物质量以及个数，其中颗粒物个数的单位体积为0.1升，质量浓度单位为：微克/立方米。
输出甲醛浓度，单位为：毫克/立方米
数字接口定义
PIN1
图2 接口示意图
型号定义
尺寸结构
单位：
mm
图3 外形尺寸图
图4a 进风口及出风口 图4b 底部安装孔
安装注意事项
1.金属外壳与内部电源地导通，注意不要和其他外部板组电路或机箱外壳短接。
2.进风口与出风口所在平面紧贴用户机内壁，并在该侧壁上开孔与外部空气连
通，开孔尺寸应不小于进风口和出风口尺寸。
3.传感器底部用2mm自攻螺钉固定，螺钉进入壳体长度应不大于5mm。
附：PMS5XXXS传输协议
1.默认波特率：9600Kbps 校验位：无停止位：1位
2.PMS5XXXS对外输出数据格式。
