建筑施工现场安全防护图集
中国铁建建筑施工现场安全防护图集
2 洞口防护 ............................................................................................................ 9
2.1 小洞口防护(短边尺寸小于 500mm) .................................................. 10
楼梯临边防护平面示意图2
对于特殊的楼梯,如圆弧、单跑、梯井过大的,采用钢筋与预埋件焊接临时栏 杆。
密目安全网 Ф48×3.5钢管
扫地杆 立杆埋设见结构周边立杆基础详图
当采用钢筋时, 要求:满足焊接要求, 且立杆>= Ф18 且底杆>= Ф14 且上杆>= Ф16
栏杆横杆
踢脚板
楼层平台
Φ48×3.5钢管 梯间平台
1.4 楼梯侧边 ................................................................................................... 7
1. 5 施工电梯、物料提升机楼层出入口两侧边 ......................................... 8
杆件名称
上横杆
下横杆
栏杆柱
杆件直径
≥16mm
≥14mm
≥18mm
(2)防护栏杆采用钢管时,应统一采用 Ф48×3.5mm 钢管,以扣件连接。
(3)、以其它钢材,如角钢(不小于 L63×8 的角钢),等作防护栏杆时,应选
用强度相当的规格,以电焊固定。
栏杆柱固定方式:
(1) 当在基坑四周固定时,可采用钢管打入地面 500~700mm 深,钢管离边
建筑施工现场安全防护与文明施工图集
建筑施工现场安全防护与文明施工图集一.基坑1.基坑开挖前,建设单位应向施工单位提供施工现场及毗邻区域供水供电排水供气供热通信广播电视等地下管线资料,气象和水文观测资料,相邻建筑物和构筑物,地下工程的有关资料,为编制安全专项施工方案提供相关材料。
2.开挖深度超过5M(含5M)或地下室三层以上(含三层)或深度虽未超过5M,但地质条件和周围环境及地下管线极其复杂的工程,专项方案通过专家论证后方可实施。
3.基坑内应搭设上下通道,作业人员应有安全可靠的立足点。
4.基坑周边应设置良好的排水系统,并满足施工,防汛要求。
5.基坑周边应按规范要求设置防护栏杆。
6.对周边受影响的原有建筑物,公共设施等必须设置观测点,专人负责,及时观测,发现异常情况立即采取措施。
二.外脚手架1.各类脚手架搭设前,必须制定专项安全技术方案。
2.进场是应组织验收,证明材料及验收记录应存档备查。
严禁使用不合格钢管,扣件。
3.脚手架基础经验收合格后,方可进行下一道工序。
4.操作层脚手板必须满铺,固定牢固,材质符合要求:操作层应按规定设置防护栏杆。
5.脚手架与外电线路的水平距离和垂直距离必须符合规范要求。
6.脚手架立面必须采用合格的密目式安全网全封闭,架内首层,施工层每10M悬挂水平安全网。
三.“临边”与“洞口”.临边作业安全防护1.作业面边沿无围护结构高度低于0.8M时,均属临边作业。
临边作业时,按规定应设置安全防护设施,这些设施主要有防护栏杆,安全网,安全门等。
2.基坑周边,未安装栏板的阳台,悬挑平台和料台,雨篷和挑檐边,无外脚手架防护的屋面和楼层周边,楼梯口和梯段边,均应设置防护栏杆。
楼层卸料平台入口设安全门。
洞口作业安全防护1.短边尺寸≧25㎜的孔洞,均应按规定进行防护。
2.边长在25㎜~500㎜的洞口可以结实的盖板直接封盖:边长在500㎜~1500㎜的洞口,应先设置钢管或其他钢制材料形成的网格,再满铺脚手板;边长大于1500㎜洞口,在洞口张挂安全平网,四周设置防护栏杆(包括挡脚板)。
建筑施工现场安全文明施工标准图集(全国通用)
建筑施工现场安全文明施工标准图集(全国通用)搭设安全色踢脚板做法示意图安全防护标准图图号14踢脚板50*4扁铁脚手架立杆48*3.5脚手架横杆48*3.5脚手架斜杆48*3.5注:踢脚板应设置在脚手架最下层,高度一般在0.2m左右,踢脚板边缘应向内弯曲,防止工人踏空滑倒。
踢脚板材料应选用硬度较大的钢材或钢板,厚度一般不小于4mm。
踢脚板与脚手架立杆、横杆、斜杆的连接应牢固可靠,防止踢脚板脱落。
踢脚板颜色应为安全色,以提高工人的警觉性。
脚手架内平网设置安全防护标准图图号15脚手架立杆48*3.5脚手架横杆48*3.5平网4mm钢丝注:脚手架内平网应设置在每个脚手架层的最下面,用来防止物品或材料从脚手架上掉落,造成人员伤害或设备损坏。
平网采用4mm钢丝织成,网眼大小不得大于100mm×100mm,平网与脚手架立杆、横杆的连接应牢固可靠,防止平网脱落。
平应为安全色,以提高工人的警觉性。
脚手架外排阳角处做法示意图安全防护标准图图号16脚手架立杆48*3.5脚手架横杆48*3.5阳角50*50*4角钢注:脚手架外排阳角处易发生工人被阳角碰伤的事故,应设置阳角防护措施。
阳角采用50*50*4角钢制作,阳角与脚手架立杆、横杆的连接应牢固可靠,防止阳角脱落。
阳角颜色应为安全色,以提高工人的警觉性。
型钢悬挑双斜支撑系统示意图安全防护标准图图号17型钢100*50*4吊杆48*3.5支撑杆48*3.5注:型钢悬挑双斜支撑系统适用于悬挑作业,能够有效地保证悬挑设备的稳定和安全。
型钢采用XXX制作,吊杆和支撑杆采用¢48*3.5钢管制作,连接处应牢固可靠,防止松动。
悬挑设备的重心应在支撑点内,以保证支撑系统的稳定。
悬挑设备顶部应设置安全防护网,以防止物品或材料从悬挑设备上掉落,造成人员伤害或设备损坏。
落地式接料平台安全防护标准图图号18支撑杆48*3.5落地式接料平台1800*1000*50注:落地式接料平台适用于工地现场的材料接料作业。
建筑工程施工现场安全防护制作安装标准化图集(三维效果与设计图)
福建省建筑施工安全防护 制作安装标准图集编制单位:福建省建设工程质量安全监督总站 中建海峡建设发展有限公司编制时间:二 0 一二年八月前言为了进一步贯彻落实《中国建筑安全生产管理手册》,实现施工现场安全防护标准化,树立“中国建筑,和谐 环境为本;生命至上,安全运营第一”的安全理念,为了规范施工现场的管理,保障施工现场安全生产、文明施工 的规范运作,公司依据国家相关法律法规、标准规范,结合《国务院安委会关于深入开展企业安全生产标准化建设 的指导意见》(安委[2011]4 号)和住建部《关于继续深入开展建筑安全生产标准化工作的通知》(建安办函[2011] 14 号)文件要求,并结合现场实际情况,编制了《施工现场安全防护标准化图集》(以下简称《图集》) 。
本《图集》汇集了公司安全防护构筑物多年使用的好的实例,采取了三维效果和设计图并用的方法,展示安全 防护构筑物的标准制作,具有较强的指导性和可操作性。
我们旨希望施工现场通过落实《图集》的范例,实现安全 防护构筑物的通用性和可周转性,从而达到安全和节耗的目的。
由于时间仓促,本《图集》存在诸多不足之处,恳请提出宝贵意见和建议及时递交公司安全环境部,以便我们 进一步修改和完善。
本《图集》编制单位:中建海峡建设发展有限公司 本《图集》主要编制人员:郭常胜 陈德斌 罗德坤 何文林 齐 娜 本《图集》主要审核人员:刘宝松 王建国 张晓辉二〇一二年八月1编制说明1 编制依据: 《中华人民共和国安全生产法》 《建筑施工安全检查标准》JGJ59-2011 《建筑施工高处作业安全技术规范》JGJ80-91 《钢结构设计规范》GB50017-2003 《碳素结构钢》GB/T700-2006 《建筑钢结构焊接技术规程》JGJ81-2002 《混凝土结构设计规范》GB 50010-2002 《建筑结构荷载规范》GB50007-2001(2006 年版) 《中国建筑股份有限公司安全生产管理条例》 《中国建筑安全生产管理手册》 《企业形象视觉识别手册》 《中国建筑施工现场安全防护标准图册》(试行) 《福建省建筑施工安全文明标准示范图集》2 适用范围 2.1 本图集适用于公司一般工业与民用建筑工程、市政工程等施工工地。
施工现场安全防护标准图样(含多图)[详细]
施工现场安全防护标准图样目录1 临边防护 (1)1.1基坑周边防护 (1)1.2 结构周边 (2)1.3 预制混凝土梁、钢梁周边 (6)1.4 楼梯侧边 (6)1. 5施工电梯、物料提升机楼层出入口两侧边 (7)2 洞口防护 (8)2.1一般规定 (8)2.2小洞口防护(短边尺寸小于500米米) (9)2.3小洞口防护(短边尺寸小于1500米米) (9)2.4 大洞口防护(短边尺寸大于1500) (10)3电梯井、管道井的防护 (11)4防护门 (12)4.1施工电梯楼层出入口 (12)4.2物料提升机楼层出入口 (13)5安全通道 (14)5.1临街安全通道 (14)5.2现场安全通道 (15)5.3施工电梯、物料提升机地面进料口的安全通道 (16)6防护棚 (16)7脚手架的连墙件设置 (17)7.1连墙件设置要求 (17)7.2连墙件计算 (18)7.3连墙件图式 (21)8卸料平台 (23)建筑施工现场安全防护图集1 临边防护应用范围:为保证施工作业活动、行人安全,凡是施工作业平台、行人通道,无论是高于地面或低于地面,其所在的基坑周边、结构周边等必须设置防护栏杆.基本要求:(1)、防护栏杆应由上下两道横杆及栏杆柱组成,上杆离地高度为1.0~1.2米,下杆离地高度0.5~0.6米.横杆长度>2米时,必须加设栏杆柱.(2)、栏杆柱固定及其与横杆连接,其整体构造应使防护栏杆在上杆任何处,能经受任何方向的1000N的外力.(3)、防护栏杆必须设置自上而下的密目安全网封闭,或在栏杆下边设置严密固定的高度不低于180米米的挡脚板.(4)、当临边外侧临街道时,除设置防护栏杆外,敞口立面必须采取满挂密目安全网作全封闭处理.用材选择:(1)、防护栏杆采用钢筋时,各杆件直径要求见下表,应电焊固定.(2)(3)、以其它钢材,如角钢(不小于L63×8的角钢),等作防护栏杆时,应选用强度相当的规格,以电焊固定.栏杆柱固定方式:(1) 当在基坑四周固定时,可采用钢管打入地面500~700米米深,钢管离边口的距离不应小于500米米.(2)当在混凝土楼面、屋面或墙面固定时,可用预埋件与钢管或钢筋焊接固定,钢管离边口距离应为200~300米米.(3)当在砖或砌块等砌体上固定时,可预先砌入规格为80×6米米弯转扁钢作预埋的混凝土块,用上述方法固定.1.1基坑周边防护1-1剖面图1.2 结构周边1.2.1结构周边防护栏杆搭设立面图示1.2.2结构周边防护栏杆搭设平面图示根据结构特点不同,安全防护设施的平面布置也不同,具体分以下几种情况.①结构柱、墙截面尺寸小于500的无悬挑板结构周边防护无悬板平面布置图1②结构柱、墙截面尺寸大于500的无悬挑板板边防护无悬板平面布置图2③悬挑板挑出长度小于500的悬挑板有悬板平面布置图1④悬挑板挑出长度大于500的悬挑板边有悬板平面布置图21.2.3结构周边防护栏杆柱固定方式图示 ①直接在混凝土楼板上预埋1.4~1.5米的钢管A 立杆基础详图1②预埋钢筋头A立杆基础详图2③预埋短钢管A 立杆基础详图3④预埋件(套筒承插式)A立杆基础详图4⑤膨胀螺栓固定式A 立杆基础详图5立面图平面图楼面Ф48×3.5钢管1.3 预制混凝土梁、钢梁侧边构件吊装前,预先在梁两端焊接(或螺栓卡压固定)临时立柱,将Ф10以上钢丝绳用花篮螺栓紧绷于临时立柱上作为安全绳,当梁跨度大于8米时,中间应加设临时立柱.梁桥面临时护栏示意图A混凝土预埋件焊接示意图1.4 楼梯侧边常规的住宅楼、办公楼楼梯可采用钢管扣件搭设防护栏杆,在梯井两端设置通高立杆,然后搭设斜杆即可.楼梯临边防护立面示意图2181416楼梯临边防护平面示意图2对于特殊的楼梯,如圆弧、单跑、梯井过大的,采用钢筋与预埋件焊接临时栏杆.楼梯临边防护立面示意图1楼梯临边防护平面示意图11. 5施工电梯、物料提升机楼层出入口两侧边施工电梯、物料提升机楼层卸料平台应采用钢管、扣件搭设,两侧边的防护栏杆也应采用钢管、扣件搭设,同时自上而下加挂安全立网或满扎竹笆或采用层板封闭防护.立杆Ф48×3.5钢管物料提升机楼层入口防护立面图物料提升机楼层入口防护平面图2 洞口防护应用范围:因工程本身存在或因工序需要而产生的,使人与物有坠落危险而危及人身安全的洞口,均应采取防护措施.基本要求:(1)、板与墙洞口,必须设置牢固的盖板、防护栏杆、安全网或其它防坠落的防护措施.(2)、钢管桩、钻孔桩等桩孔上口,杯形、条形基础上口,未填土的坑槽,以及天窗、地板门等处,均应按洞口防护设置稳固的盖件.(3)、施工现场通道附近的各类洞口与坑槽等处,除设防护设施与安全标志外,夜间还应设红灯警示.防护方式:(1)、楼板、屋面和平台等面上短边尺寸小于25厘米但大于2.5厘米的孔口,必须用坚实的木盖板盖严,承受500N的竖向荷载.盖板应能防止挪动移位.(2)、楼板面等处边长25~50厘米的洞口、安装预制构件时的洞口以及其它各类洞口,可用竹、木等作盖板,盖住洞口.盖板能承受1000N的竖向荷载,并须保持四周搁置均衡,并有固定其位置的措施.(3)、边长在50~150厘米的洞口,必须设置以扣件扣接钢管而成的1000×1000米米的网格,并在其上满铺竹笆或脚手板.也可采用贯穿于混凝土板内的钢筋构成防护网,钢筋网格间距不得大于20厘米,并在其上满铺竹笆或脚手板.(4)、边长在150厘米以上的洞口,四周设防护栏杆,洞口下张设安全平网.(5)、墙面等处的竖向落地洞口,应加装开关式、工具式或固定式防护门,门栅网格间距不应大于15厘米,也可采用防护栏杆挂安全立网,下设200米米高的挡脚板.(6)、下边沿至楼板或底面低于80厘米的窗台等竖向洞口,如侧边落差大于2米,应加设1.2米高临时护栏.(7)、对邻近的人与物有坠落危险性的其它竖向孔、洞口,均应予以盖严,或加以防护. 2.1小洞口防护(短边尺寸小于500米米)楼板、屋面和平台等面上短边尺寸小于250米米但大于25米米的孔口,必须用坚实盖板盖没.盖板上钉短木枋,让其卡在洞口防止挪动移位.楼板面等处边长为250-500米米的洞口、安装预制构件时的洞口以及缺件临时形成的洞口,可用竹、木等作盖板,盖住动口.盖板必须保持四周搁置均衡,并用铁丝反拉固定其位置.洞口盖板防护示意图50mm木板50×50mm木枋1-12.2小洞口防护(短边尺寸小于1500米米)边长为500-1500米米的洞口,必须设置以扣件扣接钢管而成的网格,并在其上满铺竹笆或脚手板.洞口钢管防护网示意图(a)平面图(b)1-1剖面图竹笆Ф48×3.5钢管1洞口钢筋防护网示意图(a)平面图@<200(b)1-1剖面图11对于处于剪力墙的墙角或其他不便于盖板防护的洞口,应预设贯穿于混凝土板内的钢筋构成防护网,钢筋网格间距不得大于200米米,然后在其上盖板防护.2.3 大洞口防护(短边尺寸大于1500)边长在150厘米以上的洞口,四周设防护栏杆,洞口下张设安全平网.张挂安全网横杆栏杆柱边长1500-2000的洞口边长2000-4000的洞口平面洞口防护说明:1、所有杆件刷红、白漆相间。
安全防护标准化图集

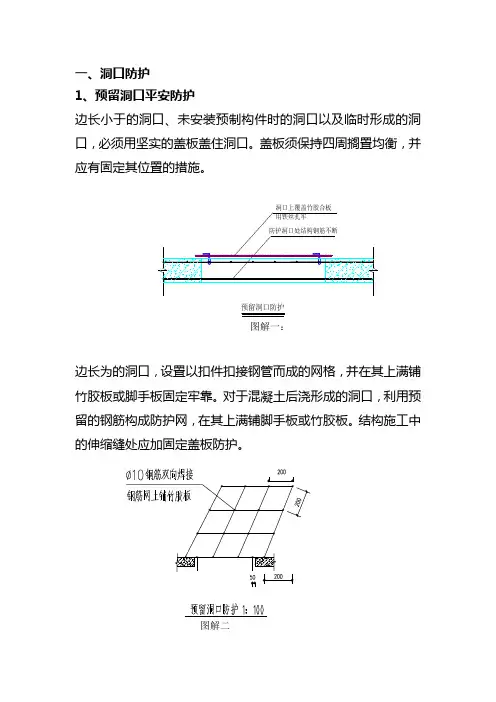

一、洞口防护 1、预留洞口平安防护边长小于的洞口、未安装预制构件时的洞口以及临时形成的洞口,必须用坚实的盖板盖住洞口。
盖板须保持四周搁置均衡,并应有固定其位置的措施。
图解一:边长为的洞口,设置以扣件扣接钢管而成的网格,并在其上满铺竹胶板或脚手板固定牢靠。
对于混凝土后浇形成的洞口,利用预留的钢筋构成防护网,在其上满铺脚手板或竹胶板。
结构施工中的伸缩缝处应加固定盖板防护。
图解二1.3边长为,立杆高度,且杆件刷红白相间警示漆,底部设置挡脚板,或挂平安网,并挂“留神坠落〞的警示标志。
口平安防护电梯门洞处,应用Ф14~Ф16钢筋制作栅栏门,并予以牢靠固定。
栅门高度不低于1200mm ,竖向钢筋间距不大于150mm 。
2.2电梯井内首层和首层以上每隔两层〔不大于10m 〕支设一道水平平安网,网应封闭严密。
网边与井壁周边间隙不得大于20mm ,网底距下方物体〔或横杆〕不得小于3m 。
2.3施工层应搭设操作平台,并满铺跳板。
边长2000-4000的洞口红白相间@1502.4施工中,电梯井不得作为垂直运输通道和垃圾通道。
口平安防护管道井口必须设置固定式防护门或设置两道防护栏杆,固定式防护门应用Ф14~Ф16钢筋制作栅栏门,并予以牢靠固定。
栅门高度不低于1200mm,竖向钢筋间距不大于150mm。
两层〔不大于10m〕支设一道水平平安网,网应封闭严密。
网边与井壁周边间隙不得大于20mm,网底距下方物体〔或横杆〕不得小于3m。
3.3施工层应搭设操作平台,并满铺跳板。
3.4施工中,管道井不得作为垂直运输通道和垃圾通道。
4、通道口平安防护4.1建筑物出入口必须搭设宽于出入口的防护棚,棚顶应双层,交错、满铺不小于厚的脚手板,且棚顶立杆应高出顶棚,在顶棚超高局部两侧张挂密目式平安网,通道两侧用密目平安网封闭。
4.2多层建筑物通道长度不小于3m,高层不小于6m,防护棚高度不低于3m。
4.3物料提升机的进料口、外用电梯地面进料口以及其它需要搭设的位置应设置防护棚。
建筑施工现场安全防护图集(图文)[全面]
建筑施工现场安全防护图集目录1 临边防护 (1)1.1基坑周边防护 (1)1.2 结构周边 (2)1.3 预制混凝土梁、钢梁周边 (6)1.4 楼梯侧边 (6)1. 5施工电梯、物料提升机楼层出入口两侧边 (7)2 洞口防护 (8)2.1一般规定 (8)2.2小洞口防护(短边尺寸小于500mm) (9)2.3小洞口防护(短边尺寸小于1500mm) (9)2.4 大洞口防护(短边尺寸大于1500) (10)3电梯井、管道井的防护 (11)4防护门 (12)4.1施工电梯楼层出入口 (12)4.2物料提升机楼层出入口 (13)5安全通道 (14)5.1临街安全通道 (14)5.2现场安全通道 (15)5.3施工电梯、物料提升机地面进料口的安全通道 (16)6防护棚 (16)7脚手架的连墙件设置 (17)7.1连墙件设置要求 (17)7.2连墙件计算 (18)7.3连墙件图式 (21)8卸料平台 (23)建筑施工现场安全防护图集1 临边防护应用范围:为保证施工作业活动、行人安全,凡是施工作业平台、行人通道,无论是高于地面或低于地面,其所在的基坑周边、结构周边等必须设置防护栏杆。
基本要求:(1)、防护栏杆应由上下两道横杆及栏杆柱组成,上杆离地高度为1.0~1.2m,下杆离地高度0.5~0.6m。
横杆长度>2m时,必须加设栏杆柱。
(2)、栏杆柱固定及其与横杆连接,其整体构造应使防护栏杆在上杆任何处,能经受任何方向的1000N的外力。
(3)、防护栏杆必须设置自上而下的密目安全网封闭,或在栏杆下边设置严密固定的高度不低于180mm的挡脚板。
(4)、当临边外侧临街道时,除设置防护栏杆外,敞口立面必须采取满挂密目安全网作全封闭处理。
用材选择:(1)、防护栏杆采用钢筋时,各杆件直径要求见下表,应电焊固定。
(2)(3)、以其它钢材,如角钢(不小于L63×8的角钢),等作防护栏杆时,应选用强度相当的规格,以电焊固定。
施工现场安全防护标准化图集(临电,塔吊,施工电梯等)
施工现场安全防护标准化图集(临电,塔吊,施工电梯等)临时用电规范要求:1、配电系统应设置总配电箱、分配电箱、开关箱,实行三级配电。
2、总配电箱应设在靠近电源的区域,分配电箱应设在用电设备或负荷相对集中区域。
3、动力开关箱与照明开关箱宜分别设置,每台用电设备必须有各自的专用开关箱,实行“一机一闸一漏一箱”。
4、总配电箱、开关箱必须安装两级漏电保护器,漏电保护器的额定漏电动作电流、动作时间按规范要求匹配。
5、配电箱、开关箱的电源进线端严禁采用插头和插座做活动连接。
6、配电箱、开关箱应装设端正、牢固。
固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4~1.6m。
移动式配电箱、开关箱应装设在坚固、稳定的支架上,其中心点与地面的垂直距离宜为0.8~1.6m。
7、配电箱、开关箱应有名称、用途、分路标记及系统接线图。
配电箱、开关箱应装设在干燥、通风及常温场所;装设应端正、牢固;周围不得堆放任何妨碍操作、维修的物品,应有足够2 人同时工作的空间和通道。
8、对配电箱、开关箱进行定期维修、检查时,必须将其前一级相应的电源隔离开关分闸断电,并悬挂“禁止合闸、有人工作”停电标志牌,严禁带电作业。
一、供电系统建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V 三相四线制低压电力系统,必须符合下列规定:1、采用三级配电系统;2、采用 TN-S 接零保护系统;3、采用二级漏电保护系统。
二、变压器防护1 变压器防护做法、变压器防护搭设材料采用圆竹和圆木,变压器四周砌筑2m 高砖墙。
、居中位置设置金属防护门,刷油漆,上锁。
门上悬挂“当心触电、禁止入内”安全警示牌。
搭设时应断电,禁止带电作业。
2、变压器防护示图三、配电房1 、配电房设置要求、配电房位置尽量靠近变压器。
配电房墙体采用砖墙砌筑,净空不低于3m,现浇钢筋混凝土屋面板,墙面抹水泥砂浆,外墙面刷涂料。
配电房内设电缆沟、消防砂池。
配电房内悬挂操作规程牌,配电柜上贴电路系统图。
建筑施工现场安全防护图集最全版
建筑施工现场安全防护图集2010年9月目录1 临边防护 (1)1.1基坑周边防护 (2)1.2 结构周边 (2)1.3 预制混凝土梁、钢梁周边 (6)1.4 楼梯侧边 (6)1. 5施工电梯、物料提升机楼层出入口两侧边 (7)2 洞口防护 (8)2.1一般规定 (8)2.2小洞口防护(短边尺寸小于500mm) (9)2.3小洞口防护(短边尺寸小于1500mm) (9)2.4 大洞口防护(短边尺寸大于1500) (10)3电梯井、管道井的防护 (11)4防护门 (12)4.1施工电梯楼层出入口 (12)4.2物料提升机楼层出入口 (13)5安全通道 (13)5.1临街安全通道 (14)5.2现场安全通道 (15)5.3施工电梯、物料提升机地面进料口的安全通道 (16)6防护棚 (17)7脚手架的连墙件设置 (18)7.1连墙件设置要求 .................................................................................. 错误!未定义书签。
7.2连墙件计算............................................................................................. 错误!未定义书签。
7.3连墙件图式 (19)8卸料平台 (20)建筑施工现场安全防护图集1 临边防护应用范围:为保证施工作业活动、行人安全,凡是施工作业平台、行人通道,无论是高于地面或低于地面,其所在的基坑周边、结构周边等必须设置防护栏杆。
基本要求:(1)、防护栏杆应由上下两道横杆及栏杆柱组成,上杆离地高度为1.0~1.2m,下杆离地高度0.5~0.6m。
横杆长度>2m时,必须加设栏杆柱。
(2)、栏杆柱固定及其与横杆连接,其整体构造应使防护栏杆在上杆任何处,能经受任何方向的1000N的外力。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
建筑施工现场安全防护图集1 临边防护 (1)1.1 基坑周边防护 (2)1.2 结构周边 (2)1.3 预制混凝土梁、钢梁周边 (6)1.4 楼梯侧边 (6)1. 5 施工电梯、物料提升机楼层出入口两侧边 (7)2 洞口防护 (8)2.1 一般规定 (8)2.2 小洞口防护(短边尺寸小于500mm) (8)2.3 小洞口防护(短边尺寸小于1500mm) (9)2.4 大洞口防护(短边尺寸大于1500) (10)3 电梯井、管道井的防护 (11)4 防护门 (12)4.1 施工电梯楼层出入口 (12)4.2 物料提升机楼层出入口 (12)5 安全通道 (13)5.1 临街安全通道 (13)5.2 现场安全通道 (14)5.3 施工电梯、物料提升机地面进料口的安全通道 (15)6 防护棚 (16)7 脚手架的连墙件设置 (17)7.1 连墙件设置要求................................ 错误!未定义书签。
7.2 连墙件计算..................... ............. 错误!未定义书签。
7.3 连墙件图式 (18)8 卸料平台 (19)建筑施工现场安全防护图集1临边防护应用范围:为保证施工作业活动、行人安全,凡是施工作业平台、行人通道,无论是高于地面或低于地面,其所在的基坑周边、结构周边等必须设置防护栏杆。
基本要求:(1)、防护栏杆应由上下两道横杆及栏杆柱组成,上杆离地高度为 1.0~1.2m,下杆离地高度0.5~0.6m。
横杆长度>2m时,必须加设栏杆柱。
(2)、栏杆柱固定及其与横杆连接,其整体构造应使防护栏杆在上杆任何处,能经受任何方向的1000N的外力。
(3)、防护栏杆必须设置自上而下的密目安全网封闭,或在栏杆下边设置严密固定的高度不低于180mm的挡脚板。
(4)、当临边外侧临街道时,除设置防护栏杆外,敞口立面必须采取满挂密目安全网作全封闭处理。
用材选择:(1)、防护栏杆采用钢筋时,各杆件直径要求见下表,应电焊固定。
(2)防护栏杆采用钢管时,应统一采用①48X 3.5mm钢管,以扣件连接。
(3)、以其它钢材,如角钢(不小于L63 X 8的角钢),等作防护栏杆时,应选用强度相当的规格,以电焊固定。
栏杆柱固定方式:(1)当在基坑四周固定时,可采用钢管打入地面500〜700mm深,钢管离边口的距离不应小于500mm。
⑵当在混凝土楼面、屋面或墙面固定时,可用预埋件与钢管或钢筋焊接固定,钢管离边口距离应为200~300mm。
(3)当在砖或砌块等砌体上固定时,可预先砌入规格为80X 6mm弯转扁钢作预埋的混凝土块,用上述方法固定。
1.1基坑周边防护1.2结构周边1.2.1结构周边防护栏杆搭设立面图示1.2.2结构周边防护栏杆搭设平面图示根据结构特点不同,安全防护设施的平面布置也不同,具体分以下几种情况立面图立杆基础详图1-1剖面图<=2000<=2000<=2000(n+1)层楼板①48 X 3.5钢管<=2000n层楼板<=2000<=2000005 85①结构柱、墙截面尺寸小于500的无悬挑板结构周边防护建筑板面无悬板平面布置图1②结构柱、墙截面尺寸大于500的无悬挑板板边防护T -建筑板面无悬板平面布置图2有悬板平面布置图1④悬挑板挑出长度大于500的悬挑板边混凝土柱混凝土柱混凝土柱混凝土柱建筑板面有悬板平面布置图21.2.3结构周边防护栏杆柱固定方式图示①直接在混凝土楼板上预埋1.4〜1.5m的钢管①48 X 3.5钢管砼梁A立杆基础详图1②预埋钢筋头◎ 20钢筋或O 48 X 3.5钢管□焊接hf=4~6mm◎ 20钢筋砼梁A立杆基础详图2④预埋件(套筒承插式)固定螺栓—A立杆基础详图4砼梁立面图A立杆基础详图5③预埋短钢管A立杆基础详图3预埋件①48 X 3.5钢管⑤膨胀螺栓固定式◎ 48 X 3.5 钢管I楼面平面图1.3预制混凝土梁、钢梁侧边构件吊装前,预先在梁两端焊接(或螺栓卡压固定)临时立柱,将①10以上钢丝绳用花篮螺栓紧绷于临时立柱上作为安全绳,当梁跨度大于8米时,中间应加设临时立柱。
梁桥面临时护栏示意图1.4楼梯侧边常规的住宅楼、办公楼楼梯可采用钢管扣件搭设防护栏杆,在梯井两端设置通高立杆, 然后搭设斜杆即可。
楼梯临边防护平面示意图2I n厂[---------r—钢索|0 48X 3.5 钢管梁桥面|LI d I r M I u I J]■厂密目安全网048X3.5 钢管当采用钢筋时,要求:满足焊接要求,且立杆>=①18 且底杆>=①14 且上杆>=①16扫地杆产栏杆横杆通长栏杆柱踢脚板楼梯临边防护立面示意图2混凝土预埋件焊接示意图A对于特殊的楼梯,如圆弧、单跑、梯井过大的,采用钢筋与预埋件焊接临时栏杆。
1. 5施工电梯、物料提升机楼层出入口两侧边施工电梯、物料提升机楼层卸料平台应采用钢管、扣件搭设,两侧边的防护栏杆也应采用钢管、扣件搭设,同时自上而下加挂安全立网或满扎竹笆或采用层板封闭防护。
立杆①48X 3.5钢管物料提升机楼层入口防护平面图物料提升机楼层入口防护立面图防护门吊笼建筑板面(n+1.)FT * - ■横杆防护门竹笆横杆吊笼防护门r;只KHL去:y 炖?£•[■]pr'- r p I 10-0 7L.i JI. -;.i:r CrS.r Jr楼梯临边防护平面示意图1当采用钢筋时,要求:满足焊接要求,且立杆>=①18且底杆>=①14且上杆>=①16楼梯临边防护立面示意图1楼层平台0X钢管梯间平台2 洞口防护应用范围:因工程本身存在或因工序需要而产生的,使人与物有坠落危险而危及人身安全的洞口,均应采取防护措施。
基本要求:(1)、板与墙洞口,必须设置牢固的盖板、防护栏杆、安全网或其它防坠落的防护措施。
(2)、钢管桩、钻孔桩等桩孔上口,杯形、条形基础上口,未填土的坑槽,以及天窗、地板门等处,均应按洞口防护设置稳固的盖件。
(3)、施工现场通道附近的各类洞口与坑槽等处,除设防护设施与安全标志外,夜间还应设红灯警示。
防护方式:(1)、楼板、屋面和平台等面上短边尺寸小于25cm但大于2.5cm的孔口,必须用坚实的木盖板盖严,承受500N 的竖向荷载。
盖板应能防止挪动移位。
(2)、楼板面等处边长25〜50cm的洞口、安装预制构件时的洞口以及其它各类洞口,可用竹、木等作盖板,盖住洞口。
盖板能承受1000N的竖向荷载,并须保持四周搁置均衡,并有固定其位置的措施。
(3)、边长在50〜150cm的洞口,必须设置以扣件扣接钢管而成的1000x 1000mm的网格,并在其上满铺竹笆或脚手板。
也可采用贯穿于混凝土板内的钢筋构成防护网,钢筋网格间距不得大于20cm,并在其上满铺竹笆或脚手板。
(4)、边长在150cm以上的洞口,四周设防护栏杆,洞口下张设安全平网。
(5)、墙面等处的竖向落地洞口,应加装开关式、工具式或固定式防护门,门栅网格间距不应大于15cm,也可采用防护栏杆挂安全立网,下设200mm高的挡脚板。
(6)、下边沿至楼板或底面低于80cm的窗台等竖向洞口,如侧边落差大于2m,应加设1.2米高临时护栏。
(7)、对邻近的人与物有坠落危险性的其它竖向孔、洞口,均应予以盖严,或加以防护。
2.1 小洞口防护(短边尺寸小于500mm)楼板、屋面和平台等面上短边尺寸小于250mm 但大于25mm 的孔口,必须用坚实盖板盖没。
盖板上钉短木枋,让其卡在洞口防止挪动移位。
楼板面等处边长为250-500mm 的洞口、安装预制构件时的洞口以及缺件临时形成的洞口,可用竹、木等作盖板,盖住动口。
盖板必须保持四周搁置均衡,并用铁丝反拉固定其位50m木板洞口盖板防护示意图2.2小洞口防护(短边尺寸小于1500mm边长为500-1500mm的洞口,必须设置以扣件扣接钢管而成的网格,并在其上满铺竹笆或脚手板。
WWW . ,5 %-1才r__ . 1■- '7 Ku:十・'一•, !'r a f»n・-u:s J. "■,1250-50C,1口50x 50m木枋①48X 3.5钢管竹笆/?0C 1LC0洞口边线1(a)平面图(b)1 —1剖面图洞口钢管防护网示意图50m木板50 x 50m木枋1竹笆1(a)平面图洞口钢筋防护网示意图对于处于剪力墙的墙角或其他不便于盖板防护的洞口,应预设贯穿于混凝土板内的钢筋构成防护网,钢筋网格间距不得大于 200mm ,然后在其上盖板防护。
2.3大洞口防护(短边尺寸大于 1500)边长在150cm 以上的洞口,四周设防护栏杆,洞口下张设安全平网平面洞口防护@<200f1* • ■丄 4利用楼板受力钢筋彳■ . 500-1500*(b)1 -1剖面图丄、、栏杆柱\ u斜撑说明:1 、所有杆件刷红、白漆相间。
2 、立面除用踢 脚板外,也可用密 目围墙。
3 、附洞口钢筋 防护网示意图。
设置钢筋网片栏杆柱横杆下设挡脚板边长1500-2000的洞口 边长2000-4000的洞口3电梯井、管道井的防护基本要求:(1)、电梯井、管井口必须设置防护栏杆或固定栅门,电梯井内应每隔两层并最多隔10m设一道水平安全网。
(2)、电梯井、管井施工,除设置防护设施外,还应加设明显标志警示。
如有临时拆除,需经专职管理人员审核批准,工作完毕必须原样恢复。
(3)、井口防护采用上下翻转防护门。
栅门高度 1.20m,下部设20 cm踢脚板,紧贴楼地面安装•,栅门两侧边超出电梯井口边不得小于10cm,上端固定,门栅间距不大于15cm。
使用钢筋不得小于①14mm。
(4)、井道内的水平网,应张挂于预插在井壁的钢管上,网与井壁的间隙不应大于10 cm,施工层的下一层设置一道硬质隔断以防物件掉落,施工层以及其它层统一采用安全网防护。
<三>电梯井、管道井竖向、水平防护示意图r ..50m间隙安全网0 48 X3.5 钢管防护门说明:在墙上预留孔,穿脚手架管;每二层(不大于10米)设一道安全网M15膨胀螺栓M15膨胀螺栓施工层50厚木板0 48 X3.5钢防护门8 mm钢板8 mm钢板CL.0 48 X 3.5 钢管I':环管4.1施工电梯楼层出入口施工电梯各楼层的出入口应设置常闭的防护门,防护门定型制作如下图,其强度应能承受1KN/m2水平荷载。
(n+1)F施工电梯门正立面示意图施工电梯门侧立面示意图4.2物料提升机楼层出入口物料提升机各楼层出入口应设置常闭的防护门,防护门宜采用电气连锁装置,只有当各楼层防护门关闭完好时,吊笼方可运行。
防护门定型制作如下图,其强度应能承受1KN/m2水平荷载。
