建筑电气设计说明标准版

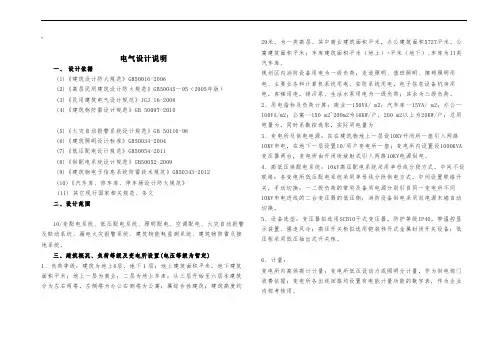

电气设计说明

一．设计依据

1．建筑概况：

本工程位于宁夏省银川市解放西街北侧，健康路西侧。总建筑面积约36287.28㎡。地下2层，主要为车库、各种机房、库房，地上18层，主要为办公室、餐厅、会议室等。本工程属于一类高层建筑。

建筑主体高度99.99m，裙房高度42.6m。结构形式为钢筋混凝土、框架剪力墙结构，基础形式为筏板结构。

人防工程为六级，平战结合；

防火等级：一级;

2. 设计环境参数：

1）海拔高度：1106m ；

2）年最高气温36.5℃；最低气温-27.70℃，年平均气温8~9℃，七月平均最高气温24℃，电缆选择按室内℃环境温度。

3) 冻土层深度：-1.03m

4）全年雷暴日数：18.3d/a，年预计雷击次数：0.075次/年。

3．相关专业提供给的工程设计资料；

4．各市政主管部门对初步设计的审批意见；

5．甲方提供的设计任务书及设计要求；

6．中华人民共和国现行主要标准及法规：

--《供配电系统设计规范》 GB50052-2009；

--《民用建筑电气设计规范》 JGJ/T16-2008；

--《10KV及以下变电所设计规范》 GB50053-94；

--《低压配电设计规范》 GB50054-95；

--《建筑物防雷设计规范》 GB50057-94（2000年版）；

--《建筑设计防火规范》GB 50016—2006；

--《高层民用建筑没计防火规范》GB 50045—95（2005年版）

--《建筑照明设计标准》 GB50034-2004；

--《人民防空工程设计防火规范》GB 50098-98(2001年版)

7．国家、地方现行标准、规范。

二．设计范围

1．本工程设计包括红线内的以下电气系统：

1）10/0.4kV变配电系统；

2）电力配电系统；

3）照明及应急照明系统；

4）建筑物防雷、接地系统及安全措施；

2．与其它专业设计的分工：

1）室外照明系统，航空障碍灯：由专业厂家设计，本设计仅预留电源；

2）工艺用电设备供电系统，本设计仅预留电源容量；

3）有特殊设备的场所（例如：综合布线机房、网络交换机房、消防控制室等），本设计仅预留配电箱并注明用电量，预留部分出线回路，其具体的出线回路由二次设计决定；

4）有特殊装修要求的场所，由室内装修设计负责进行照明平面的设计。本设计将电源引至配电箱，预留装修照明容量。本工程主要为以下场所：办公建筑的接待、餐厅和大堂。5）电源分界点：由城市电网引入本工程变配电室的两路10kV 电源线路。本设计提供此线路进入本工程建设红线范围内的路径，变配电室位置。电源分界点为高压配电室电源进线柜内的进线开关。

6）本工程的人防工程设计由当地设计院完成。

三．10/0.4kV变配电系统

1．负荷分类及容量：

1）本工程负荷等级为：一级

一级负荷：消防系统（包括消防控制室内的火灾自动报警及联动控制装置、防烟及排烟设施、自动灭火系统、消防水泵、消防电梯、电动的防火卷帘）、火灾应急照明及疏散指示标志、安防监控系统、航空障碍灯、通讯机房、计算机机房、客梯、污水泵、生活水泵等负荷。

二级负荷：自动扶梯等；

三级负荷：其他电力负荷及一般照明。

2）各类负荷容量：

一级负荷：

二级负荷：200kW；

三级负荷：1000kW；

2．供电电源：

本工程从附近的两所变电站(或同一变电站不同母线段），分别引来一路10kV电源，每路均能承担本工程全部负荷，两路10kV电源同时工作，互为备用。两路10KV电源必须满足：当一路电源发生故障时，另一路电源不应同时受到损坏。两路10 kV电缆从建筑物西侧穿管埋地引入设在车间内的变配电室。

3．应急电源：

本工程选用一台柴油发电机组，主用功率为800kW、备用功率880KW作为第三路电源。配电主接线能实现在市电停电状况下，柴油发电机也可向一般负荷供电。当10 kV市电停电、缺相、电压或频率超出范围，或同一变配电所两台变压器同时故障时，可从变配电室的自动互投开关ATS处拾取柴油发电机的延时启动信号 NHKVV-2X2.5 ，送至柴油发电机房，信号延时0~10S（可调）自动启动柴油发电机组，柴油发电机组15S内达到额定转速、电压、频率后，投入额定负载运行。机组与市电通过自动互投开关ATS联锁，保证在任何情况下发电机不能与市电并联运行。当市电恢复30~60S（可调）后，自动恢复市电供电，柴油发电机组经冷却延时后，自动停机。

4．高、低压供电系统结线型式及运行方式：

1）高压为单母线分段运行方式，中间设联络开关，平时两路电源同时分列运行，互为热备用，当一路电源故障时，通过手/自动操作联络开关，由另一路电源负担全部负荷。高压主进开关与联络开关之间设电气联锁，任何情况下只能合其中的两个开关。

2）低压为单母线分段运行，联络开关设自投自复/自投不自复/手动转换开关。自投时应自动断开非保证负荷，以保证变压器正常工作。低压主进开关与联络开关之间设电气联锁，任何情况下只能合其中的两个开关。

5．变配电所：

本工程在车间内设置1座变配电室。本工程设备安装容量为：

Pe=1000kW（不含消防设备）。（其中：照明100kW，电力700kW，空调200kW）

Pj= 823kW, Qj=300kVar，Sj=869kVA；消防设备200kW。

选用2台 630kVA户内型干式变压器。接线为D,Yn11。Uk=4%。

每台变压器负荷率约为：80%。

6．10kV继电保护：高压开关柜进线侧采用限过流保护及电流速断保护、零序保护；母联开关采用限过流保护及电流速断保护；变压器10kV侧采用限过流保护、电流速断保护、零序保护、温度保护及信号装置。

7．计量：本工程采用高压计量，在变配电室设置计量柜；低压在主进线、联络、电容补偿设综合智能表，出线回路设置单相或三相数字计量表。

8．功率因数补偿：在变配电室低压侧设功率因数集中自动补偿装置，电容器组采用自动循环投切方式，要求补偿后的功率因数不小于0.93。并要求荧光灯，气体放电灯单灯就地补偿，使其功率因数不小于0.90。

9．10kV高压柜操作电源及信号：高压断路器采用真空断路器，短路分断能力12kV-（31.5）
