蒸汽管道安装施工方案
蒸汽管道安装施工方案一、工程概述该蒸汽管道安装工程是为了满足化工厂新设备的蒸汽供应需求。
施工范围包括从蒸汽发生器到设备的蒸汽管道系统。
本文将详细介绍蒸汽管道的设计、安装、调试及验收等工作。
二、设计方案1.设计原则根据所需蒸汽流量、温度和压力等参数确定管道材质、尺寸和布置。
在设计中要考虑蒸汽的节能利用和管道的安全性。
2.材料选择蒸汽管道一般采用碳钢、不锈钢或铜等材料。
根据工作环境和蒸汽参数选择合适的管材。
3.管道布置根据设备位置和运行要求确定管道线路布置。
合理利用空间,确保管道的通畅和安全。
4.隔热材料选择蒸汽管道采用隔热材料进行保温。
根据工作温度和保温要求选择合适的保温材料。
三、施工方案1.准备工作对施工区域进行清理和平整,确保施工场地安全。
准备所需的工具和设备。
2.管道安装按照设计方案进行管道安装。
首先安装管道支架,然后根据管道布置方案进行管道连接。
连接时使用合适的连接件,如焊接、螺纹连接等。
3.阀门和附件安装根据设计要求安装阀门、疏水阀、安全阀等附件。
确保阀门的安装位置方便操作和维修。
4.隔热层施工在管道安装完成后,进行隔热层施工。
将选定的保温材料进行包裹和固定。
5.管道调试完成管道的安装后,进行管道的调试工作。
包括压力测试、泄漏检查和温度控制等工作。
四、安全措施1.施工现场要实行安全管理,对施工人员进行安全培训,确保安全操作。
2.在施工现场设置警示标识,防止外人进入施工区域,并设置安全护栏。
3.严格按照相关规范和施工图进行操作,确保施工过程的安全性和质量。
4.施工人员必须佩戴合格的劳动保护用品,并严禁违反安全操作规程。
五、验收标准1.施工单位按照设计方案进行施工,保证管道安装的准确性。
2.所有管道连接完毕后进行压力测试,确保不漏气、不漏水、不渗漏。
3.进行管道温度控制测试,确保蒸汽温度满足设备要求。
4.管道安装完成后进行验收,检查管道的外观质量和安全性。
六、总结该蒸汽管道安装施工方案包括设计方案、管道安装、阀门和附件安装、隔热层施工、管道调试、安全措施及验收标准。
蒸汽管道安装施工方案
蒸汽管道安装施工方案一、前言随着各种行业和工程的不断发展,蒸汽管道的安装和施工越来越受到重视。
合理的安装和施工方案不仅可以保证管道的正常运行和使用,还可以提高工程的安全性和效率。
因此,本文将就蒸汽管道的安装及施工方案作详细介绍。
二、现场条件蒸汽管道的安装和施工必须考虑到现场的各种因素,如地形、周围环境、气候条件、管道的材质和类型等。
因此,前期必须对现场进行详细的测量和分析,以便确定合适的安装方案。
三、安装方法1、地下管道安装方法步骤一:施工前,首先清理管道所在区域,保证地面干燥清洁,确保施工场地环境干净整洁,防止管道遭到污染。
根据设计图纸和实际需要,施工人员应当确认管道的规格型号和位置。
步骤二:在地面上挖掘一条与管道长度相同的沟槽,按要求铺设好管道支架和吊具。
步骤三:将管道轻轻放入预留的沟槽中,根据设计要求确定管道的水平度和坡度,调整管道的高度和位置,确保管道的水平度恰当,坡度符合要求。
步骤四:安装管道支持框架,将其与管道焊接固定,保证管道的稳定和可靠性。
如要经过路障、铁路、桥梁等建筑物,还需要钻孔、穿越等方法,安全通行。
2、室外管道安装方法步骤一:熟悉管道的连接方式,确认连接方式和连接件的规格型号。
步骤二:根据设计要求和现场实际情况,敲定好管道的走向和标高,并在管道上标识好相关信息,便于后期施工中的确认和排错。
步骤三:确定管道连接点的位置,根据连接方式进行焊接、卡接等工艺的操作。
步骤四:安装好管道的支架和吊具,并对管道的水平度和坡度进行确认和调整。
四、施工注意事项1、管道的安装和施工必须符合国家和行业标准要求,不能违反法律法规和安全条例。
2、施工过程中,必须注意保护环境,防止管道遭到污染和损坏。
3、施工前必须清理场地,确保环境干净整洁,防止施工过程中产生不良影响。
4、在管道完成安装前,必须进行相关测试和检查,确保管道的质量和可靠性。
5、管道安装过程中,应当遵守火源管制,防止火灾事故的发生。
5、必须配备专业人员进行操作,避免因工人不熟练操作而造成意外事故。
蒸汽管道安装流程
管道安装
1.将预制好的管道逐段安装到支架上,连接管道的法兰或螺纹接口
2.注意管道的坡度和走向,确保排水顺畅
5
阀门安装
1.安装各类阀门,如截止阀、安全阀、疏水阀等
2.ቤተ መጻሕፍቲ ባይዱ保阀门的安装位置和方向正确,便于操作和维修
6
补偿器安装
根据管道的热胀冷缩情况,安装补偿器,如波纹补偿器、方形补偿器等
7
管道试压
1.对安装好的管道进行压力试验,检查管道的密封性和强度
2.试验压力应符合设计要求和相关标准
8
管道吹扫
1.在试压合格后,对管道进行吹扫,清除管道内的杂物和铁锈等
2.吹扫介质一般为压缩空气或氮气
9
保温施工
1.根据设计要求和实际需要,对管道进行保温处理,减少热量损失
2.保温材料的选择和施工应符合相关标准
10
竣工验收
1.对蒸汽管道安装工程进行全面检查和验收,确保工程质量符合要求
蒸汽管道安装流程
序号
流程步骤
具体内容
1
施工准备
1.熟悉施工图纸和技术要求
2.进行现场勘察,确定施工方案
3.准备施工所需的材料、设备和工具
2
管道预制
1.根据设计要求和现场实际情况,对管道进行预制加工
2.包括切割、坡口加工、弯管制作等
3
支架安装
1.按照设计要求安装管道支架,确保管道的稳定性和安全性
2.支架的类型和数量应根据管道的直径、长度和重量等因素确定
2.整理施工资料,办理竣工验收手续

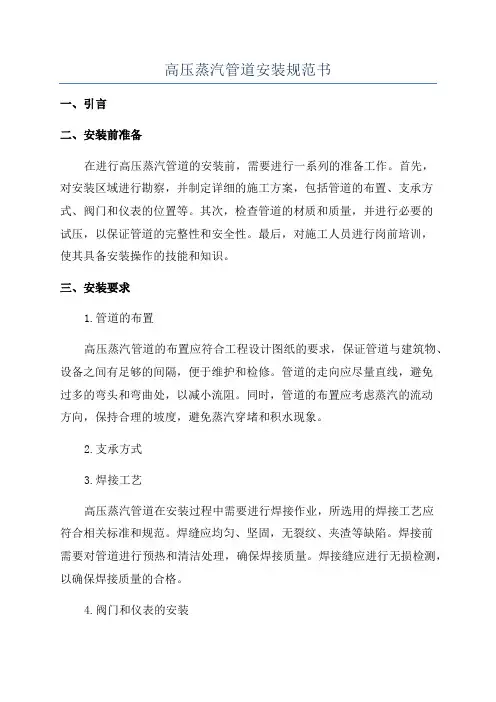

高压蒸汽管道安装规范书
高压蒸汽管道安装规范书一、引言二、安装前准备在进行高压蒸汽管道的安装前,需要进行一系列的准备工作。
首先,对安装区域进行勘察,并制定详细的施工方案,包括管道的布置、支承方式、阀门和仪表的位置等。
其次,检查管道的材质和质量,并进行必要的试压,以保证管道的完整性和安全性。
最后,对施工人员进行岗前培训,使其具备安装操作的技能和知识。
三、安装要求1.管道的布置高压蒸汽管道的布置应符合工程设计图纸的要求,保证管道与建筑物、设备之间有足够的间隔,便于维护和检修。
管道的走向应尽量直线,避免过多的弯头和弯曲处,以减小流阻。
同时,管道的布置应考虑蒸汽的流动方向,保持合理的坡度,避免蒸汽穿堵和积水现象。
2.支承方式3.焊接工艺高压蒸汽管道在安装过程中需要进行焊接作业,所选用的焊接工艺应符合相关标准和规范。
焊缝应均匀、坚固,无裂纹、夹渣等缺陷。
焊接前需要对管道进行预热和清洁处理,确保焊接质量。
焊接缝应进行无损检测,以确保焊接质量的合格。
4.阀门和仪表的安装5.绝热层的安装四、安装验收高压蒸汽管道安装完成后,需要进行相应的验收工作,以确保管道的安全性和正常运行。
验收包括对管道的外观和尺寸进行检查,对阀门和仪表进行校验和试验,对焊缝进行无损检测,以及进行试压和泄漏检测等。
只有通过验收后,高压蒸汽管道才能投入使用。
五、结语高压蒸汽管道的安装规范是保障管道安全运行的重要保证。
本文介绍了高压蒸汽管道安装的准备工作、安装要求和安装验收等内容,希望对相关从业人员有所帮助。
在实际操作中,应严格按照规范要求进行施工,确保管道的质量和安全。
蒸汽管道安装施工方案
蒸汽管道安装施工方案1. 引言蒸汽管道是工业生产中常用的输送介质,它承载着高温高压的蒸汽。
蒸汽管道的安装施工是确保其正常运行和安全运行的重要环节。
本文档将介绍蒸汽管道安装施工的方案。
2. 施工前准备在开始蒸汽管道安装施工前,需要进行充分的准备工作。
2.1 建立项目组组建蒸汽管道安装施工的项目组,明确项目负责人和各个施工环节的负责人。
项目组成员应具备相关的专业知识和经验。
2.2 设计方案审核对蒸汽管道的设计方案进行审核,确保其符合相关的规范和标准。
必要时,可以邀请第三方专家参与审核工作。
2.3 采购材料和设备根据设计方案的要求,采购适用的材料和设备。
确保所采购的材料和设备符合国家标准和质量要求。
2.4 施工现场准备准备好施工现场所需的设备、工具和安全措施。
现场应清理整齐,确保施工的顺利进行。
3. 施工步骤蒸汽管道安装施工包括以下几个步骤:3.1 管道布置和定位根据设计方案,确定蒸汽管道的布置和定位。
在施工现场随意布置管道会导致管道运行不畅,甚至危害安全。
因此,必须按照规定的位置和方向进行布置。
3.2 管道切割和连接根据设计方案和现场情况,对管道进行切割和连接。
在切割和连接过程中,要保证切割面平整,连接处牢固可靠。
使用焊接、承插连接等方式进行管道的连接。
3.3 管道支架安装安装管道支架,保证管道的固定和支撑。
支架的安装应符合设计方案和相关标准,确保管道的稳定性和安全性。
3.4 管道绝热对蒸汽管道进行绝热处理,以减少能量损失和保护工作环境。
常用的绝热材料有矿棉、硅酸钙板等,绝热层的厚度和材料的选择应根据设计要求进行。
3.5 管道测试在管道安装完成后,进行管道的测试工作。
常用的测试方法包括气密性测试、压力测试等。
测试的结果应符合相关标准要求,证明管道安装质量合格。
4. 施工安全措施在蒸汽管道的安装施工过程中,必须严格遵守安全规范,采取有效的安全措施。
4.1 管道防火安全蒸汽管道安装施工过程中,应注意防火措施。
蒸汽管道安装规范
蒸汽管道安装规范
蒸汽管道安装规范是指在工程中对蒸汽管道的安装过程所需要遵守的一系列规范和标准。
下面是蒸汽管道安装规范的一般要求,具体可根据工程的具体情况进行调整。
1. 管道材料选择:蒸汽管道应选用耐压、耐腐蚀性能好的材料,如碳钢、不锈钢等。
2. 设计布局:蒸汽管道应遵循合理布局的原则,管道应有足够的支承和间隙,方便维修和检查。
管道应尽量减少转弯弯头,避免使用偏心管接头。
3. 管道支承:蒸汽管道应有足够的支承设施,支承位置应合理,并能承受管道重量和运行过程中的振动。
4. 管道间隔:在一般情况下,蒸汽管道与墙体、其他设备的间隔应不小于300mm,避免与其他管道发生冲击碰撞。
5. 管道连接:管道连接应采用焊接、螺纹连接等可靠的接头方式,接头处应保持严密,无渗漏。
6. 维修和排放:蒸汽管道上应设置必要的阀门和附件,便于维修和排放操作,同时阀门的开关应方便,且无卡顿现象。
7. 管道标识:蒸汽管道应设置清晰的标识,包括管道名称、流体介质、流向、压力等信息,以便于操作和维护人员的识别和操作。
8. 管道保护:蒸汽管道应保护完好,避免受到外力的损伤,如铺设时应使用绝缘垫,避免与其他金属发生电化学腐蚀。
9. 清洁要求:在蒸汽管道安装完成后,应进行清洗,清除管道内的尘土和杂质,以免进入系统影响正常运行。
10. 安全防护:蒸汽管道应设置相应的安全防护设施,防止事故发生,如设置保护栏杆、标示警示等。
这些是蒸汽管道安装规范中的一些基本要求,希望可以对您有所帮助。
具体的规范还需根据项目的要求以及相关标准进行进一步的了解和学习。
蒸汽管道安装流程
蒸汽管道安装流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!蒸汽管道安装的详细流程蒸汽管道在工业生产中起着至关重要的作用,它的安装质量直接影响到设备的运行效率和安全性。
蒸汽管道安装施工方案
蒸汽管道安装施工方案一、前言随着社会进步和科技发展,蒸汽管道作为重要的输送介质,在工业、能源、化工和建筑等领域得到越来越广泛的应用。
蒸汽管道的安装施工是保证蒸汽管道正常运行的重要环节之一,其质量直接关系到整个蒸汽输送系统的安全运行。
本文将从管道材料、施工工艺、安装要求、验收等方面,对蒸汽管道的安装施工方案进行详细介绍。
二、管道材料的选择1.管道的选材原则蒸汽管道选材应根据介质的物理化学特性、温度、压力、流量、使用寿命等因素进行综合考虑。
一般应选用高温高压合金钢管或不锈钢管作为主要材料,以保障管道的安全和寿命。
2.管道连接材料的选择管道连接材料包括法兰、弯头、三通、四通、管节等,其材料应与管道相同,一般使用铸铁法兰、锻钢法兰、锻钢弯头等。
三、施工工艺1.管道铺设管道铺设应遵守《钢质管道安装技术规程》(GB50235-1997)的要求,铺设前应制定详细的施工方案。
在施工过程中,应采用水平仪等测量工具,确保管道的水平度和垂直度符合要求。
2.管道焊接管道的焊接应遵守《钢质焊接工艺》(GB/T 983-1995)的要求,采用手工电弧焊接和气体保护焊接,焊缝100%探伤合格后方可防腐。
3.管道支架安装管道支架安装应按照《建筑钢结构制作与安装技术规程》(JGJ81-2002)的要求进行,支架的材质应当与管道的材质相同或相似,连接件必须牢固可靠。
4.管道绝热管道绝热应根据所输送的介质的温度和压力,选取合适的绝缘材料,将管道表面进行包覆,以减少蒸汽的温度损失。
绝热层应包覆严密,无明显滑动、脱落等现象。
四、安装要求1.尺寸精度要求管道的各种尺寸,如管径、壁厚、法兰厚度、螺栓孔距等,应符合设计要求及相关标准规定,细节处理应精细,存在漏洞,一定要紧盯。
2.质量要求管道应满足工艺要求,确保管道的表面光洁,无较大凸起、凹陷和划伤等瑕疵,弯头、法兰等板件必须平整。
焊缝的质量应符合标准,无裂缝、气孔、夹渣等缺陷。
3.安全要求蒸汽管道的施工应符合安全生产的要求,施工现场必须封闭,应在管道压力试验前对施工现场实施安全检查,并配备必要的安全设施和器具,如防跌落网、防眩光玻璃等。
蒸汽管道安装
蒸汽管道安装蒸汽管道的安装1、施工准备审查设计图纸,清楚施工的具体内容和细节,确定施工方案和技术交底。
施工前要先准备好相应的机器工具和设施、组织好施工的人员并进行施工前培训。
按照相关的要求合理布置并平整施工场地,铺设相应管路,接通临时施工的用水及用电设施。
施工时需要的管材、管件等材料要储备适当,安排材料陆续进场,要能够保证施工的连续性。
与铺设蒸汽管道施工相关的土建工程要先检验合格,达到安装的要求,办理好施工交接手续。
2、管道准备管道按照图纸预制排列,根据现场的实际情况确定每一段的长度,预制完毕的管段将内部清理干净,安装管道前要清除掉管道内的污物,按要求进行切割,切割口表面要平整无毛刺等。
及时封闭管口不能让管道内有油脂然后把管道封闭好,直到结束前都不可以接触到油脂。
3、管道的焊接管道焊接使用的材料规格和品牌型号要符合设计的要求,质量要符合国家规定的标准。
焊接材料在使用前要进行烘干,使用过程中也要保持焊条的干燥,表皮脱落或有裂纹不能再使用。
按照要求焊接的位置和范围进行施焊工作,焊接工作结束后要及时清理掉焊接口周围的杂物。
4、管道支架及吊架安装管道的支架和吊架在管道安装前要按照设计用量提前加工预制,加工的形式和尺寸要符合设计的要求。
支架和吊架安装时要使用钻床或手电钻来打出螺栓孔,用扁钢弯制而成的卡环来连接,焊接要做到焊缝饱满,过渡圆滑。
5、管道试验和管道吹扫蒸汽管道要进行水压试验、强度试验和严密性试验。
试验时可以用肥皂水涂在焊接口处、法兰处和其它焊接的地方来检查是否有漏气的现象。
蒸汽管道要用空压机进行吹扫工作,目测没有烟尘排出后,在排气口处贴白布,五分钟后白布上没有铁锈、尘土等杂物才可以。
低压蒸汽管道安装施工方案
低压蒸汽管道安装施工方案一、前期准备工作在进行低压蒸汽管道的安装施工前,需要进行充分的前期准备工作,确保施工过程顺利进行。
具体包括:1.方案设计:根据工程要求和现场实际情况,设计出最佳的低压蒸汽管道安装方案。
2.材料准备:准备好所需的管道、法兰、螺栓等材料,确保数量充足。
3.人员培训:对施工人员进行培训,提高他们的安全意识和施工技能。
4.施工设备准备:准备好所需的施工机械及工具,确保施工的顺利进行。
二、现场施工流程1.测量校验:在开始施工前,通过测量校验确定管道的准确位置,确保施工的准确性。
2.管道敷设:根据设计方案,在地面上铺设出管道敷设的轨迹,然后按照预定的路径逐步敷设管道。
3.焊接固定:在管道敷设完成后,进行焊接固定工作,确保管道连接牢固且密封。
4.安装法兰:根据设计方案,在管道连接点处安装法兰,使用螺栓将法兰固定在一起。
5.涂漆防腐:完成管道安装后,对管道进行防腐处理,延长管道的使用寿命。
三、施工质量控制1.检查验收:在施工完成后,对管道进行检查验收,确保管道安装符合设计及质量要求。
2.试压测试:进行管道系统的试压测试,确保管道能够承受一定压力,不会泄漏。
3.记录备份:对施工过程中的重要信息进行记录备份,以备将来查阅。
四、安全注意事项1.穿戴防护装备:在施工过程中,施工人员必须穿戴好安全帽、防护眼镜、手套等防护装备。
2.防止火灾:严格控制施工现场的明火,防止引发火灾事故。
3.通风排气:施工现场必须保持良好通风,及时排除蒸汽中的有害气体。
五、施工结束工作1.清理现场:施工结束后,对现场进行清理,清除所有施工垃圾和材料。
2.安全交接:将施工现场交接给相关部门,并做好相关施工记录及交接手续。
通过以上的低压蒸汽管道安装施工方案,可以确保施工过程的安全顺利进行,达到预期的效果。
蒸汽管道安装技术要求
蒸汽管道安装技术要求
蒸汽管道安装技术要求通常包括以下几个方面:
1. 设计符合标准:蒸汽管道的设计需要符合相应的国家或行业标准,如ASME标准、API标准等。
设计包括管道的材质、尺寸、管道支承、阀门和附件的选择等。
2. 施工材料的选择:蒸汽管道应使用合适的材质,如碳钢、不锈钢等,并根据工作环境和压力温度的要求选择合适的材质等级。
3. 安全性设计:蒸汽管道需要考虑压力、温度、流量、介质等因素,进行合理的安全性设计,如管道的结构强度、抗震性能和力学性能等。
4. 管道支承和固定:蒸汽管道需要正确安装管道支承和固定装置,以支撑管道和减少管道的振动。
支承和固定装置应符合设计要求,使得管道在使用过程中保持稳定。
5. 焊接质量:蒸汽管道的焊接工艺应符合相应的标准,确保焊接接头的质量。
焊接工艺包括预热、焊接参数控制、焊接顺序等。
6. 密封性能:蒸汽管道需要具备良好的密封性能,防止蒸汽泄漏造成安全隐患和能量损失。
采用合适的密封件以及合理的密封方式,如法兰连接、螺纹连接等。
7. 实施施工前的试验与检查:在蒸汽管道施工完成前,需要进行相应的试验和检查,以验证管道系统的完整性和安全性,如压力测试、泄漏检测等。
8. 施工现场管理:要求管道安装施工现场的管理规范化和安全操作,包括工人的培训与资质要求、现场标识和警示、施工环境管理等。
需要注意的是,蒸汽管道安装技术要求可能会因不同的行业和应用场景而有所区别,具体需根据实际项目或具体标准进行详细的要求分析。
蒸汽管道安装施工工艺
蒸汽管道安装施工工艺蒸汽管道安装施工工艺是指在工程建设中,对蒸汽管道进行安装施工的过程和方法。
蒸汽管道的安装施工工艺要求严格,安装质量直接影响到管道的运行安全和工程的使用效果。
本文将介绍蒸汽管道安装施工工艺的主要内容,包括施工前的准备工作、施工方法和要点,以及施工后管道的验收和保养。
一、施工前的准备工作1.工作计划编制:根据工程要求和施工检查结果,制定施工计划,明确施工工序和施工时限。
2.材料准备:根据设计图纸和施工计划,采购所需的蒸汽管材、管件、阀门和支架等材料,并进行验收。
3.施工区域清理:清理施工现场,平整施工区域,确保施工条件符合要求。
4.安全措施:制定安全操作规程,配置必要的防护设施和安全设备,确保施工过程中人员的安全。
二、施工方法和要点1.管道布置:根据设计图纸,合理布置蒸汽管道的走向和支架位置,保证管道的水平度、坡度和轴线位置符合要求。
2.管段切割:采用相应的切割工具,对蒸汽管材进行切割,保证切口平整、准确。
3.管接方式:蒸汽管道的连接方式包括焊接、螺纹连接和法兰连接等。
在进行焊接时,应根据焊接材料的特性选择合适的焊接方法,并进行焊缝质量的检查。
在进行螺纹连接和法兰连接时,要严格控制螺纹和法兰的密封性,确保连接处不漏气。
4.支架安装:蒸汽管道的支架安装要采取合理的支撑方式,使管道保持稳定。
支架要进行预埋,支架的位置要与管道的走向和长度相适应。
5.弯头制作:必要时需要对蒸汽管材进行弯曲处理,制作弯头。
弯头的制作要按照设计图纸和管道规范的要求进行,确保弯头的半径和角度符合要求。
6.清洗和吹扫:在安装完成后,对蒸汽管道进行清洗和吹扫,去除管道内的杂质和污垢。
三、施工后管道的验收和保养1.管道验收:在完成安装后,对蒸汽管道进行全面的验收。
包括对焊缝、连接处、支架、管材表面等进行检查,检验管道的安装质量是否符合要求。
2.管道保养:在验收合格后,要对蒸汽管道进行保养。
包括定期检查管道的运行状态,检查和更换阀门和管件,清洗管道内的污垢,并对管道进行防腐蚀处理。
蒸汽管安装安全要求
蒸汽管安装安全要求在蒸汽系统中,蒸汽管道的安装是至关重要的一环。
一个正确安装的蒸汽管可以保证系统的正常运行,同时也能有效地避免发生安全事故。
下面是一些蒸汽管安装安全要求:管道选材在选择管道时,必须考虑管道的尺寸,材料和壁厚等因素。
在选择材料时应特别注意其耐压性和耐腐蚀性。
一般情况下,使用有经验的技术人员或者由管道制造商提供的建议来进行最终的选择。
管道的支撑管道必须支撑在安全的支撑架上。
支架必须足够坚固,使管道能够承受其自身重量和加热时的膨胀力,并避免在工作期间发生振动和共振。
管道应在两个支撑点之间的最大距离内安装支架。
支架必须按照工程图纸所显示的位置和数量正确地安装。
管道的斜率管道应具有必要的斜率,以确保蒸汽和凝汽水能够自由流动。
通常,管道的斜率应在5度至10度之间。
如果管道过长,要采用渐变的方式安装,从而保证蒸汽和凝水可以流动到相应的发生器中。
管道的标识在管道上应进行标识,并按照工程图纸要求书写相关的信息。
标识应包括管道的编号、流体种类、管道方向、起始点、终点和压力等级等信息。
这样可以防止出现混淆和不必要的危险。
管道的阀门对于要求控制蒸汽流量的管道,应该安装有适当的阀门,以便对蒸汽的流量进行控制。
安装阀门时,应该遵循相关的安全规范,通常安装位置为管道的末端或者在工艺设备处.在阀门的安装过程中,必须要进行检查和试运行管道的密封,并保证阀门组装的合理性及其方向正确。
管道的绝缘管道的绝缘是必要的。
蒸汽流动的时间越长,对周围环境的影响也就越大。
管道绝缘可以减少热量损失,同时也可以保护附近的工作环境。
绝缘材料的选择取决于环境因素、安全要求和绝缘目的等。
必要时应参考相关规范和标准。
以上就是有关蒸汽管安装安全要求的一些基本规定。
安装过程中务必遵循以上规范和要求,以确保系统的安全可靠稳定运行。
蒸汽管道安装施工方案
蒸汽管道安装施工方案1. 引言蒸汽管道安装是工业生产中常见的一项工程,其目的是为了将蒸汽从发生器或锅炉输送到需要蒸汽的设备或工艺中。
蒸汽管道的安装需要考虑到安全性、稳定性和效率等因素,以确保蒸汽能够顺利传输,并满足设备或工艺的要求。
本文将介绍蒸汽管道安装施工方案的关键步骤和注意事项。
2. 施工准备在开始蒸汽管道安装施工之前,需要进行充分的准备工作,包括以下几个方面:2.1 施工方案设计在进行蒸汽管道安装施工之前,需要进行详细的方案设计。
方案设计应包括蒸汽管道的布置、管道材料的选择、管径和压力等级的确定,以及管道的支撑和固定方式等。
设计过程中需要充分考虑蒸汽的流量、温度和压力等参数,以确保管道的安全运行。
2.2 材料准备和采购根据方案设计要求,准备好所需的蒸汽管道材料,包括管道、阀门、法兰和管件等。
在采购过程中要确保材料的质量和规格与方案设计要求一致。
2.3 设备准备施工过程中需要使用一些特定的工具和设备,如切割机、焊接机、支撑架和千斤顶等。
在施工前要检查设备的工作状态和安全性,确保设备能够正常运行。
3. 施工步骤蒸汽管道安装的施工步骤包括管道布置、管道切割和焊接、阀门和管件安装、管道支撑和固定等。
3.1 管道布置根据方案设计确定的管道布置要求,在施工区域进行标记。
根据布置要求选择合适的管道路径,避免与其他设备或管线发生冲突。
布置过程中要特别注意管道的坡度和弯头的设置,以确保蒸汽能够顺畅流动。
3.2 管道切割和焊接根据管道布置要求,将管道进行切割和焊接。
在切割和焊接过程中,要确保管道切口和焊缝的质量,避免出现漏气或漏水的情况。
切割和焊接时要注意安全,避免火灾和意外事故的发生。
3.3 阀门和管件安装安装阀门和管件前要进行清洁和检查,确保其无锈蚀和损坏。
根据方案设计要求,安装阀门和管件,并进行紧固。
阀门和管件的安装要严密可靠,避免漏气和泄漏。
3.4 管道支撑和固定根据方案设计要求,设置蒸汽管道的支撑和固定。
关于蒸汽管道安装的安全技术交底
关于蒸汽管道安装的安全技术交底1. 一般要求1.1 安装前的准备工作在开始蒸汽管道的安装工作之前,必须进行充分的前期准备工作。
这包括:- 熟悉相关的设计文件和技术规范;- 对安装人员进行安全技术培训;- 准备必要的施工设备和工具;- 确保施工现场的安全防护措施已经到位。
1.2 安装过程中的要求在蒸汽管道的安装过程中,必须遵守以下要求:- 严格按照设计文件和技术规范进行安装;- 确保管道的连接牢固可靠,避免出现泄漏;- 对管道进行适当的固定和支撑,以防止因管道振动而导致的损坏;- 在必要时,对管道进行适当的保温措施,以防止热量损失;- 在整个安装过程中,必须确保施工现场的安全,避免发生安全事故。
2. 安全技术措施2.1 人员安全- 安装人员应具备相应的技能和经验,并通过安全技术培训;- 安装人员应穿着合适的个人防护装备,如安全帽、防护眼镜、防护手套等;- 在进行高处作业时,必须采取防坠落措施,如使用安全带、搭建脚手架等;- 在进行电气作业时,必须遵守相关的电气安全规范,如使用绝缘工具、切断电源等。
2.2 设备安全- 施工设备和工具应进行定期检查和维护,确保其处于良好的工作状态;- 使用施工设备和工具时,必须遵守其使用说明,避免超负荷使用;- 在使用电动工具时,必须确保其电源线完好无损,避免发生电气火灾。
2.3 物料安全- 使用的材料必须符合相关的质量标准和技术要求;- 材料应妥善存放,避免受到污染或损坏;- 在进行焊接作业时,必须使用合格的焊接材料,并遵守相关的焊接规范。
3. 安全检查与验收在蒸汽管道安装完成后,必须进行安全检查与验收。
这包括:- 检查管道安装是否符合设计文件和技术规范的要求;- 检查管道的固定和支撑是否牢固可靠;- 检查管道是否有泄漏或其他损坏;- 对检查发现的问题进行及时的整改和修复。
蒸汽管道的安装是一项复杂的工程活动,必须遵循严格的安全技术规范。
通过本文档的安全技术交底,我们希望为蒸汽管道的安装提供一份详细的指导,以确保安装过程的安全性和可靠性。
蒸汽管道安装施工方案
蒸汽管道安装施工方案蒸汽管道是一种广泛应用于工业生产中的管道系统,其主要用于传输高温高压的蒸汽介质。
在蒸汽管道的安装施工过程中,必须严格按照相关规范和标准进行设计、制造和安装,以确保蒸汽管道的安全稳定运行。
本文将介绍蒸汽管道安装施工方案,以供相关从业人员参考。
一、设计与制造1. 设计在进行蒸汽管道的设计时,必须考虑到以下因素:(1) 载荷:蒸汽管道需要承受生产过程中的压力、温度、流量等载荷。
(2) 材料:采用高温高压材料,如钢、不锈钢、铜、铜合金等,以承受高温高压环境下的腐蚀和磨损。
(3) 热胀冷缩:由于热胀冷缩效应,蒸汽管道在使用过程中会发生长度变化,因此必须在设计时计算管道的伸缩量。
(4) 安全:管道的设计必须符合国家相关的安全规定,避免发生事故。
2. 制造蒸汽管道的制造过程中,需要采用合适的材料,进行适当的工艺加工和检测,以确保管道的质量合格。
在制造过程中应当注意以下事项:(1) 焊接:管道的连接必须采用专业的焊接工艺,确保接头的牢固。
(2) 检测:对每一根管道都要进行非破坏性检测、水压试验等,确保管道的质量.(3) 标准:在制造蒸汽管道时必须遵守相关的标准和规范,如GB/T9711、GB/T14291、ASME等。
二、安装施工1. 基础和支架安装在安装蒸汽管道之前,首先要安装好管道的基础和支架。
基础应该使用混凝土做成,支架应该使用可靠的金属材料,以确保管道的稳定性。
在安装支架时应该注意以下事项:(1) 支架材料:支架应该使用高强度钢材制成,可以承受管道的重量和载荷。
(2) 安装高度:支架的高度应该根据管道的安装要求和施工现场的情况进行测量,确保支架的安装高度正确。
(3) 空间距离:支架之间的空间距离应该根据管道的外径、材料和载荷等因素进行计算,以确保支架的密度适中,可以稳定支撑管道。
2. 管道安装在进行管道安装时,应注意以下事项:(1) 方向:管道的安装方向应符合设计要求,不得偏离。
当管道需要弯曲时,必须采用专业的弯管机进行加工,确保弯头的弯曲角度符合设计要求。
蒸汽管道安装施工工艺
蒸汽管道安装施工工艺1. 引言蒸汽管道安装施工工艺是指在工业生产中,按照一定的设计要求和标准对蒸汽管道进行安装施工的过程。
蒸汽管道作为工业生产中重要的能源输送系统之一,其安装施工工艺的合理性和标准化程度直接影响着蒸汽管道的安全运行和生产效率。
本文将详细介绍蒸汽管道安装施工的关键步骤和注意事项。
2. 设计准备在蒸汽管道安装施工过程中,首先需要进行设计准备工作。
设计准备包括以下几个方面:2.1 规划设计根据生产场地的实际情况和需求,确定蒸汽管道安装的位置和走向。
在设计蒸汽管道安装时,需要考虑到蒸汽管道的长度、直径、材质等因素,以及整个系统的运行压力、温度等参数。
2.2 材料准备根据设计要求,准备所需的管道材料、管件、阀门等。
在选择材料时,需要考虑到蒸汽管道的工作环境,选择耐压、耐高温的材料。
2.3 工具准备准备所需的施工工具,如焊接设备、切割设备、螺纹工具等。
根据具体的施工工艺,确定需要的工具类型和规格。
3. 施工步骤3.1 施工前准备在正式进行蒸汽管道安装前,需要进行施工前准备工作。
包括场地清理,清除杂物和灰尘,保持施工环境整洁;检查施工设备和工具的状态,确保正常运行和使用;设置施工标志和警示牌,保证施工安全。
3.2 安装管道3.2.1 下料和切割根据设计要求,对购买回来的管道材料进行下料和切割。
下料和切割需要根据管道的长度和直径,使用相应的切割设备进行。
3.2.2 焊接在将管道进行连接时,需要使用焊接工艺将管道焊接成一体。
焊接时要掌握好焊接的温度和焊接时间,以保证焊接的质量。
3.2.3 安装管件和阀门根据设计要求,将管件和阀门安装到管道上。
安装时需要注意使用正确的密封材料,确保连接紧密且无泄漏。
3.3 测试和调试完成蒸汽管道的安装后,需要进行测试和调试。
测试和调试包括以下几个方面:3.3.1 气密测试使用专用的气密测试工具对蒸汽管道进行气密测试,检查是否存在泄漏现象。
如果出现泄漏,应及时进行修复。
高温高压蒸汽管道安装作业指导
高温高压蒸汽管道安装作业指导高温高压蒸汽管道的安装作业是一项非常重要且复杂的工程,需要严格按照规范和标准进行操作。
本文将从准备工作、施工流程、安全注意事项等方面进行详细介绍,共计____字。
一、准备工作1. 进行工程测量:根据设计图纸和施工方案,对管道线路进行测量,并标志出管线的走向、高程和坡度等参数。
2. 准备施工材料和工具:根据工程要求,准备好所需的管道材料、焊接材料、工具设备等。
3. 安全措施:在施工现场设置安全警示标志,确保工作区域周边的安全。
二、施工流程1. 安装管道支架:根据设计和施工图纸,安装管道支架。
支架的材质要符合要求,安装位置要牢固可靠。
2. 安装管道:根据设计和施工图纸,按照要求将管道连接起来,其中包括弯管、直管和阀门等。
在连接过程中,需要保证管道的对齐和密封性。
3. 焊接管道:对于需要焊接的管道,采用合适的焊接工艺进行焊接。
在焊接过程中,要注意操作规程,确保焊缝的质量和可靠性。
4. 安装附件和设备:根据设计和施工图纸,安装管道上的附件和设备。
对于阀门、仪表等设备,要进行测试和调试,确保其正常工作。
5. 管道绝热处理:对于高温高压蒸汽管道,需要进行绝热处理。
主要包括使用隔热材料将管道进行包裹,并加固固定保温材料,确保热能的有效保留。
6. 总体检查:对已完成的管道安装进行总体检查,确保管道的质量和可靠性。
检查内容包括管道的连接情况、焊缝的质量、设备的安装情况等。
7. 试运行和调试:在管道安装完成后,进行试运行和调试。
检查管道的流量、压力和温度等参数是否符合要求,调整并确保设备的正常运行。
三、安全注意事项1. 安全防护:在进行高温高压蒸汽管道安装作业时,必须做好防护工作。
操作人员需佩戴防护帽、防护眼镜、防护服等个人防护装备,以保证安全。
2. 确认材料质量:在安装过程中,需要对使用的管道材料、焊接材料等进行检查确认。
材料应符合标准和规范,并有相应的产品合格证明。
3. 管道清洁:在安装之前,要对管道进行清洗和除尘处理,以确保管道内无杂质和污垢,保证安装质量。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
蒸汽管道的安装
引用标准:
劳部发(1996)140号压力管道安全管理与监察规定
CJJ28—89《城市供热管网工程施工及验收规范》
GBJ126—89《工业设备及管道绝热工程施工及验收规范》
GB50235—97《工业金属管道工程施工及验收规范》
GB50236—98《现场设备、工业管道焊接工程施工及验收规范》
适用范围:
1适用于工作压力P≤1.6MPa,介质温度T≤350℃的蒸汽管道安装工程的施工及验收。
操作程序
1.施工准备
1.填写压力管道开工报告
2.编制施工方案
3.按规定做好管道的焊接工艺评定
4.编制焊接工艺卡
5.根据规范GBJ50236—98审查焊工资格复印件和钢印号
6.审查无损检测人员资格证书,收集证书复印件
7.到劳动局办理工程开工报告
2.材料检验
1.管道组成件及管道支承件必须具有制造厂的质量证明书,其质量不得低于国家现行标准的规定。
2.管道组成件及管道支承件的材质、规格、型号、质量应符合设计文件的规定,并按国家现行标准进行外观检验,不合格者不得使用。
3.管道组成件及管道支承件在施工过程中应妥善保管,不得混淆或损坏,其色标或标记应明显清晰。
4.设计压力大于1MPa或设计压力小于等于1MPa且设计温度小于-29℃或大于186℃饱和水蒸汽管道的阀门,应逐个进行壳体压力试验和密封试验,不合格者,不得使用。
5.设计压力小于等于1MPa且设计温度为-29~186℃的饱和水蒸汽管道的阀门,应从每批中抽查10%,且不得少于1个,进行壳体试验和密封试验。
当不合格时,应加倍抽查,仍不合格时,该批阀门不得使用。
6.阀门的壳体试验压力不得小于公称压力的1.5倍,试验时间不得少于5min,以壳体填料无渗漏为合格,密封试验宜以公称压力进行,以阀瓣密封面不漏为合
格。
7.安全阀应按设计文件规定的开启压力进行调试。
调压时压力应稳定,每个安全阀启闭试验不得少于3次。
8.填写《阀门试验记录》表格
填写《安全阀调试记录》表格
3.管道安装
1.管道切割
a管子切断前应移植原有标记。
b碳钢管道宜采用机械方法切割,当采用氧乙炔火焰切割时,必须保证尺寸正确和表面平整。
c管子切口表面应平整、无裂纹、重皮、毛刺、凸凹、缩口、熔渣、氧化物、铁屑等,切口端面倾斜偏差不应大于管子外径的1%,且不得超过3mm。
d所用机具为切割机、氧—乙炔焰气割设备、等离子切割机。
2.管道坡口
a管道坡口应采用坡口机进行坡口,坡口型式为V型(见下图),坡口应保证焊接质量,方便操作,减少焊接变形及填充金属。
b焊口组对前,应检查坡口的质量、尺寸及角度应符合要求,表面不得有裂纹、夹层等缺陷。
c所用工具:坡口机、磨光机
3.管道组对
a管道组成件组对时,应用砂轮机清理坡口边缘10mm范围内的油污、毛刺、锈斑、氧化皮、油漆及其它对焊接有害的物质。
b管子组对采用专用对卡具,确保管子直度和组对间隙。
不得用强力对口、加偏垫或加多层垫等方法来消除接口端面的空隙、偏斜、错口或不同心等缺陷。
c壁厚相同的管子、管件组对时,应使内壁平齐,其错边量不应超过壁厚的10%,且不大于2mm。
d不同壁厚的管子、管件组对时,当内壁错边量超过2mm或外壁错边量大于3mm 时,应进行修整。
4.管道焊接
a焊接方法:
焊接方法应按设计要求选择,若设计无要求,一般对接焊缝宜选用氩电联焊,法兰焊宜采用手工电弧焊。
b焊前准备
手工钨极氩弧焊宜用钨棒或钬钨棒,使用氩气的纯度应在99.9%以上。
c点固焊
焊件组对时,点固焊及固定卡具焊缝的焊接,选用的焊接材料及工艺措施应与正式焊接要求相同。
采用卡具组对拆除卡具时,不应损伤母材,拆除后应对残留痕迹打磨修整,并认真检查。
d焊接
焊接中应注意起弧和收弧处的质量,收弧时应将弧坑填满,多层焊的层间接头应错开。
除工艺上有特殊要求外,每条焊缝应一次连续焊完,若因故被迫中断,应根据工艺要求采取措施防止裂纹,再焊前必须检查,确认无裂纹后,方可近原工艺要求继续施焊。
需预拉伸或预压缩的管道焊缝组对时所使用的工卡具应在整个焊缝焊接及热处理完毕并经检验合格后方可拆除。
焊接完毕后应及时将焊缝表面的熔渣及附近的飞溅物清理干净,并打上焊工钢印,钢印距焊缝不小于100mm。
e所用机具
氩弧焊机、焊条烘箱、保温筒、氩气
f工作环境
焊接时应保护焊接区不受恶劣天气影响,若采取适当措施保证焊件能保持焊接所需的足够温度,焊工技能又不受影响,则在任何外界温度下均可焊接。
g直埋管,不通行地沟内管道,穿越部位管道的焊缝,应绘制管道焊缝位置图,并填写焊接外观记录表格。
5.管道安装
a管道安装前,管子、管件及阀门等须检验合格,按设计要求核对无误,逐根清扫或擦拭管段内部,不得有砂土、浮锈、铁屑、焊渣、水、油及其它杂物,有关土建工程已满足安装要求。
b管道安装的允许偏差应符合规范GB50235—97中表6.3.29的规定。
c管道应设置坡度,并与介质方向一致,坡度不小于0.002;若设置逆向坡度,汽水逆向流动时,坡度应不小于0.005。
d管道最高点设置放空,最低点设置疏水装置。
e管道穿墙及地沟盖板应设置套管。
套管不能当作支架支承管子,焊缝不宜置于任何套管中。
穿墙套管长度不得小于墙厚,穿盖板套管应高出地面50mm。
f法兰、焊缝及其他连接件的设置应便于检修,并不得紧贴墙壁、楼板或管架,并应考虑保温操作方便。
g管道上仪表取源部件的开孔和焊接应在管道安装前进行。
h当管道安装工作有间断时,应及时封闭敞开的管口。
i为便于检修,疏水器安装时要安装可拆卸的法兰。
j不宜在管道焊缝及其边缘上开孔,当不可避免时,应符合GB50236-98中11.3.9规定。
k阀门安装前,应按设计文件核对其型号,并应按介质流向确定其安装方向。
当阀门与管道以法兰或螺纹方式连接时,阀门应关闭状态下安装。
当阀门与管道以焊接方式连接时,阀门不得关闭,焊缝底层宜采用氩弧焊。
l安全阀的最终调校宜在系统上进行,开启和回座压力应符合设计文件的规定。
法兰连接应使用同一规格螺栓,安装方向一致。
法兰连接应与管道同心,并应保证螺栓自由穿入。
法兰间应保持平行,其偏差不得大于法兰外径的1.5‰,且不得大于2mm,不得用强紧螺栓的方法消除歪斜。
螺栓紧固后应与法兰紧贴,不得有楔缝。
需加垫圈时,每个螺栓不应超过一个,紧固后的螺栓,突出螺母的长度不宜大于螺栓直径的0.5倍。
n软垫片的周边应整齐,垫片尺寸应与法兰密封面相符,其允许偏差应符合规范
o管道安装完毕经无损探伤合格后,按设计要求对管道进行除污、刷漆。
p管道安装时,应及时固定和调整支、吊架。
支、吊架位置应准确,安装应平整
牢固,与管子接触应紧密。
q有静电接地要求的管道,各段管子间应导电。
当每对法兰或螺纹接头间电阻超过0.03Ω时,应设导线跨接。
r填写《安全附件验收记录》
填写《管道静电接地测试记录》
6.补偿器安装
a波纹补偿器安装符合下列要求:
内套有焊缝的一端,在水平管道上应迎介质流向安装,在垂直管道上应将缝置于上部。
为了保证管道的膨胀量,按图纸和产品说明书的要求进行管道冷拉。
进行预拉伸试验时,不得有变形不匀现象,补偿器应与管道保持同轴,不得偏斜。
管道进行总体水压试验前,应对装有波纹补偿器的管路端部的次固定管架进行加固。
使管路不发生移动或转动。
安装时应在两端加设临时支撑,在管道安装固定后,再拆除临时设施,并检查是否有不均匀的下降。
靠近波纹器的两个管道支架要设导向装置。
b方形补偿器的安装
按设计文件规定进行预拉伸或压缩,允许偏差为±10mm。
水平安装时,平行臂应与管线坡度相同,两垂直臂应平行。
铅垂安装时,应设置排气及疏水装置,且不得在弯管上开孔安装。
c自然补偿管段的冷紧应符合下列要求:
冷紧中位置应有利焊接,操作的地方,冷紧长度应符合设计规定。
管段上的支、吊架已安装完毕,其它焊口已全部焊完并经检验合格。
法兰、仪表、阀门的螺栓均已拧紧。
冷紧口焊接完毕并经检验合格后,方可拆除冷紧卡具。
