1．在LINE命令执行过程中,要取消上一次输入的一个点,应键入____ 。

{[B]} A．ERASEB．UC．OOPSD．L-------2．用拉长命令改变直线长度时,选用DE选项,表示____ 。

{[A]}A．在原来长度基础上增加一个新的长度B．用动态方式改变长度C．增加后的长度值是一个绝对值D．也可任意改变圆的周长-------3．允许捕捉的特殊几何点中,垂足点的英文缩写是____ 。

{[A]}A．PERB．INTC．QUAD．TAN-------4．ZOOM命令中,P选择项可以恢复系统所保存的最多____ 幅图形。

{[D]}A．3B．1C．无限D．10-------5．要使得十字光标移动方式有所改变(连续方式或跳跃方式),只要按一下功能键____ 。

{[D]}A．F8B．F6C．F7D．F9-------6．椭圆命令ELLIPSE中用两点加旋转角度方式画椭圆时,当角度为____ 时,画出的是一个圆。

{[A]}A．0°B．30°C．60°D．90°-------7．文字输入时,用____ 来输入正／负公差符号。

{[D]}A．%%CB．%%dC．%%uD．%%P-------8．用LINE命令画直线,其宽度为____ 。

{[A]}A．0B．0.3C．0.5D．未知值-------9．定义一个块时,块名的字符不得超过____ 。

{[D]}A．8个字符B．3个字符C．13个字符D．31个字符-------10．镜像复制命令MIRROR所复制图形的对称线的位置是____ 。

{[A]}A．任意的B．水平的C．垂直的D．水平或垂直的-------11．在AutoCAD系统中,图形文件的缺省扩展名是____ 。

{[B]}A．.DWTB．.DWGC．.DWKD．.DXF-------12. 若要改变尺寸整体比例因子(尺寸块的大小),应使用____ 对话框。

{[A]}A. GeometryB. FormatC. AnnotationD. Primary Units-------13．AutoCAD系统中, ____ 图元不能被平行复制。

精选新版CAD工程师考试复习题库388题(含标准答案)

2020年CAD工程师考试模拟试题388题[含答案]一、选择题1．用样条曲线e) 通过图示的几点绘制样条曲线，样条曲线起点切向为80°，终点切向为0°，样条曲线的长度是( ) 。

AA) 364.46 1B) 361.46C) 无法得到D) 367.462．在“选项”对话框的“打开和保存”选项卡中可列出的“最近所用文件”的有效值范围为( ) 。

BA) 0 到 6B) 0 到 9 1C) 0 到 15D) 0 到 4~A D绘图窗口的默认颜色是( ) 。

AA) 黑色 1B) 白色C) 灰色D) 蓝色3．在C AD 2006中工具选项板.图纸集管理器等窗口占据了很大空间，影响绘图，在不关闭的情况下是( ) 。

AA) 在窗口标题栏上右键，在快捷菜单中选择“自动隐藏” 1B) 在窗口标题栏上右键，在快捷菜单中选择“透明”C) 在窗口标题栏上右键，在快捷菜单中选择“允许固定”D) 在窗口标题栏上右键，在快捷菜单中选择“关闭”4．三角形的顶点坐标分别为 A(100，100) .B(200，200) .C(150，300) ，顶点A点到BC 边距离是( ) 。

AA) 134.16 1B) 111.8C) 141.42D) 206.155．绘制图示的图形，其面积和周长是( ) 。

DA) 2500.52，241.74B) 2499.52，246.73C) 2498.52，247.73D) 2499.52，241.74 16．刚刚结束绘制了一直线，现在直接回车两次，结果是( ) 。

BA) 直线命令中断B) 以直线端点为起点绘制直线 1C) 以圆弧端点为起点绘制直线D) 以圆心为起点绘制直线7．刚刚绘制了一圆弧，然后点击直线按钮，直接回车或鼠标右键，结果是( ) 。

CA) 以圆弧端点为起点绘制直线，且过圆心B) 以直线端点为起点绘制直线C) 以圆弧端点为起点绘制直线，且与圆弧相切 1D) 以圆心为起点绘制直线8．打开图形文件09.DWG，过该金属板中的圆心绘制35°构造线，构造线在金属板中的长度是( ) 。

2024学年6月份考试电气CAD绘图(1514)复习题

电气CAD绘图复习题一、单选题1、CAD软件中我们一般都用哪种单位来做图以达到最佳的效果：A、米B、厘米C、毫米D、分米答案： C2、在CAD中图形界限的命令是：A、 alt+o+aB、 ctrl+0C、 alt+1D、 alt+2答案： A3、在CAD中画完一幅图后，在保存该图形文件时扩展名是：A、 cfgB、 dwtC、 bmpD、 dwg答案： D4、在CAD中在启动向导中，Auto CAD使用的样板图形文件的扩展名是：A、 DWGB、 DWTC、 DWKD、 TEM答案： B5、在CAD中以下哪个设备属于图形输出设备？A、扫描仪B、打印机C、自动绘图仪D、数码相机答案： B6、AutoCAD中CAD标准文件后缀名为：A、 dwgB、 dxfC、 dwtD、 dws答案： A7、AutoCAD软件不能用来进行：A、文字处理B、服装设计C、电路设计D、零件设计答案： A8、在CAD中如果可见的栅格间距设置得太小， AutoCAD将出现如下提示：A、不接受命令B、“栅格太密无法显示”信息C、产生错误显示D、自动调整栅格尺寸使其显示出来答案： B9、在AutoCAD中保存文件的安全选项是：A、自动锁定文件B、口令和数字签名C、用户和密码D、数字化签名答案： B10、在CAD中线性管理器在哪个菜单下？A、编辑B、视图C、工具D、格式答案： D11、绘制图形时，打开正交模式的快捷键是：A、 F4B、 F6C、 F8D、 F10答案： C12、AutoCAD的英文全称是：A、 AutomAtic Computer Aided DesignB、 Autodesk Computer Aided DesignC、 CAD2000D、 CAD2002答案： B13、在CAD中SAVE命令可以是：A、保存图形B、会退出AutocadC、定期地将信息保存在磁盘上D、以上都是答案： A14、在AutoCAD中可以指定和添加各种类型文件的搜索路径，除了哪种文件：A、自动保存文件B、 AutoCAD主应用程序文件C、菜单文件D、样板图形文件15、在绘制直线时，可以使用以下快捷输入方式：A、 CB、 LC、 panD、 E答案： B16、在 CAD 网络系统中，以下说法不正确的是：A、设计资料可以共享B、硬件可以共享C、电脑文件可以共享D、可以方便管理设计进度答案： C17、AUTOCAD的坐标体系，包括世界坐标和哪种坐标系？A、绝对坐标B、平面坐标C、相对坐标D、用户坐标答案： D18、在CAD中多文档的设计环境允许？A、同时打开多个文档，但只能在一个文档上工作B、同时打开多个文档，在多个文档上同时工作C、只能打开一个文档，但可以在多个文档上同时工作D、不能在多文档之间复制、粘贴答案： B19、在 CAD 命令输入方式中以下不可采用的方式有：A、点取命令图标B、在菜单栏点取命令C、用键盘直接输入D、利用数字键输入答案： D20、在CAD中在AutoCAD 2006中，用于打开／关闭“动态输入”的功能健是：A、 F9B、 F8C、 F11D、 F12答案： D21、当进入了AUTOCAD环境中（即AUTOCAD的图形编辑器）时，缺省时所建立的坐标系统为:A、用户坐标系B、世界坐标系C、相对坐标系D、绝对坐标系22、在CAD中用哪个命令可以设置图形界限:A、 SCALEB、 EXTENDC、 alt+o+aD、 LAYER答案： C23、在工作移动图形时，可利用以下哪种方式实现？A、利用 ctrl+p 键B、利用 shifl+p 键C、按住鼠标中键拖动D、滚动鼠标中键移动答案： C24、在CAD中如果执行了缩放命令的“全部”选项后，图形在屏幕上变成很小的一个部分，则可能出现的问题是：A、溢出计算机内存B、将图形对象放置在错误的位置上C、栅格和捕捉设置错误D、图形界限比当前图形对象范围大答案： D25、在CAD中取消命令执行的键是:A、 ZOOM/WB、 PANC、 ZOOMD、 ZOOM/A答案： B26、下列不是 CAD中的坐标系的是？A、直角坐标系B、极坐标系C、复数坐标系D、极轴坐标系答案： C27、冻结图层相对关闭图层的优点是:A、当该图层变为可见时防止图形的重新生成操作B、防止意外地设置该图层为当前图层C、防止从别的图层拷贝对象到该图层D、防止在该图层上创建对象答案： A28、AutoCAD默认状况下有几个菜单？A、 10B、 11C、 12D、 13答案： C29、在进行单行文字输入时，修改其对正方式，其中的“调整”选项用来：A、指定文字由两点和高度定义的方向，布满指定的区域B、通过指定基线端点来指定文字基线端点来指定文字的高度和方向C、从基线的水平中点和指定高度的垂直中点上对齐D、使文字在基线的水平中点和指定高度的垂直中点上对齐答案： A30、哪种坐标输入法需要用@符号？A、极坐标B、绝对坐C、相对坐标D、数字坐标答案： C31、CAD的中文意思是：A、计算机辅助设计B、计算机辅助制造C、计算机辅助教学D、计算机辅助指导答案： A32、相对直角坐标的输入表达式是:A、 x,yB、 @x,yC、 L<aD、 @L<a答案： B33、在CAD中可以用哪个命令改变层的颜色属性？A、颜色B、图层C、选择答案： A34、在哪种情况下，图层可以删除?A、包含对象B、当前层C、 0 层D、空图层答案： D35、以下哪种相对坐标的输入方法是画8个单位的线长？A、 8, 0B、 @0，8C、 @0<8答案： B36、在AutoCAD中,可在一个文件中创建几个图层？A、 8B、 4C、无数D、 16答案： C37、在CAD中为一条直线制作平行线用哪个命令？A、移动B、镜像C、偏移D、旋转答案： C38、在CAD中在用Line命令绘制封闭图形时，最后一直线可敲哪个字母后回车而自动封闭？A、 CB、 GC、 DD、 0答案： A39、图层的颜色是红色，线型是中心线，而此层上画的图形却是白色，线型是实线，为什么？A、不可能B、图层是0层C、当前颜色是白色，当前线型是实线D、计算机出故障，显示错误答案： C40、图层上对象不可以被编辑或删除，但在屏幕上还是可见的，而且可以被捕捉到，则该图层被:A、冻结B、锁定C、打开D、未设置答案： B41、在CAD中，以下哪个命令可用来绘制横平竖直的直线？A、栅格B、捕捉C、正交D、对象捕捉答案： C42、AutoCad的绘图背景可以更改颜色吗？A、可以B、不可以C、不一定D、不知道答案： A43、在图层管理器中，影响图层显示的操作有:A、锁定图层B、新建图层C、删除图层D、冻结图层答案： D44、什么命令用于将当前图形文件存为指定的其他文件格式？A、保存B、另存为C、输入D、发送答案： A45、在CAD中图层上对象不可以被编辑或删除，但在屏幕上还是可见的，而且可以被捕捉到则该图层被:A、冻结B、锁定C、打开D、未设置答案： B46、打印输出的快捷是?A、页面设置B、打印设置C、编辑打印样式D、添加打印机向导答案： D47、AutoCAD的英文全称是:A、 AutomAtic Computer Aided DesignB、 Autodesk Computer Aided DesignC、 CAD2000D、 CAD2002答案： A48、在CAD中文字工具中输入直径符号的命令是:A、 %%1B、 %%UC、 %%3D、 %%C答案： D49、在CAD中文字工具中输入下划线的命令是:A、 %%1B、 %%UC、 %%3D、 contentamp;2答案： B50、冻结图层中的图形能否进行打印？A、能B、否C、不一定D、看版本答案： A51、AutoCAD默认的单位是:A、厘米B、分米C、米D、毫米答案： D52、如果不想打印图层上的对象，最好的方法是：A、冻结图层B、在图层特性管理器上单击打印图标，使其变为不可发打印图标C、关闭图层D、使用“noplot”命令答案： C53、在AutoCAD中被锁定的层上:A、不显示本层图形B、不可修改本层图形C、不能增画新的图形D、以上全不能答案： B54、在绝对坐标中，下列点相对X轴可成为对称点的是:A、 56，72 56,-72B、 -56,72 56,-72C、 56,72 -56,-72D、 @-56,72 @-56,72答案： A55、在CAD中用文本工具输入文字时显示“”，应修改？A、颜色B、高度C、字体D、角度答案： C56、下列哪种方法可进行“添加打印机向导”:A、在“文件”菜单上单击“打印机管理器”B、在“工具”菜单上单击“向导”然后单“添加”C、在命令行输入“plottermanager”D、以上都可以答案： D57、用LINE命令画出一个矩形，该矩形中有几个图元实体？A、 1个B、 4个C、不一定D、 5个答案： B58、直线的起点为（10、10），如果要画出与X轴正方向成60度夹角，长度为100的直线段应输入 :A、 @100 < 60B、 @100，60C、 100 < 60D、 50，86.6答案： A59、在AutoCAD的捕捉方式中，以下哪一种为捕捉交点？A、 INT（交点）B、 MID（中间点）C、 CEN（中心点）D、 END（终点）答案： A60、AutoCAD默认扩展名是:A、 dwtB、 dwgC、 bakD、 dxf答案： B61、下列哪种方法可进行“添加打印机向导”？A、在“文件”菜单上单击“打印机管理器”B、在“工具”菜单上单击“向导”然后单“添加”C、在命令行输入“plottermanager”D、以上都可以答案： D62、在CAD中要始终保持物体的颜色与图层的颜色一致，物体的颜色应设置为:A、按图层B、图层锁定C、按颜色D、按红色答案： A63、AutoCAD中的图层数最多可设置为:A、 10层B、没有限制C、 5层D、 256层答案： B64、在CAD中要创建矩形阵列，必须指定:A、行数.项目的数目以及单元大小B、项目的数目和项目间的距离C、行数.列数以及单元大小D、以上都不是答案： C65、按哪个键可切换文本窗口和绘图窗口？A、 F2B、 F8C、 F3D、 F5答案： A66、当使用LINE命令封闭多边形时，最快的方法是:A、输入C回车B、输入B回车C、输入PLOT回车D、输入DRAW回车答案： A67、在CAD中要始终保持物体的颜色与图层的颜色一致，物体的颜色应设置为:A、按图层B、图层锁定C、按颜色D、按红色答案： A68、绘制多段线的快捷键是:A、 lB、 plC、 mlD、 a答案： B69、哪个命令可用于绘制直线与圆弧的复合体？A、圆弧B、构造线C、多段线D、样条曲线答案： C70、默认情况下，命令提示行显示为几行？A、 3B、 5C、 2D、 8答案： A71、圆的画法有几种？A、 1B、 5C、 4D、 6答案： D72、应用“相切、相切、相切”方式画圆时，下列说法正确的是:A、相切的对象必须是直线B、必须从下拉菜单激活画圆命令C、不需要指定圆的半径和但要指定圆心D、不需要指定圆心但要输入圆的半径答案： B73、画点划线时，如果所画出的点划线显示为直线，应修改:A、线型B、长度C、宽度D、线型比例答案： D74、绘制多线的快捷键是:A、 mlB、 plC、 polD、 el答案： A75、有关多段线的说法错误的是:A、是圆弧和直线的复合体B、首尾相连的多段线可以进行合并C、只有在画直线时才可以设置两端的宽度D、可以绘制直线或圆弧答案： C76、绘制椭圆的方法有几种？A、 1B、 2C、 3D、 4答案： B77、CIRCLE命令中的TTR选项是指用什么方式画圆弧？A、端点、端点、直径B、端点、端点、半径C、切点、切点、直径D、切点、切点、半径答案： D78、画一个半径为8的圆,确定圆心后,输入“d”应再输入 :A、 8B、 4C、 32D、 16答案： D79、在CAD中以下有关多边形的说法错误的是:A、多边形是由最少3条至多1024条长度相等的边组成的封闭多段线B、绘制多边形的默认方式是外切多边形C、内接多边形绘制是指定多边形的中心以及从中心点到每个顶角点的距离，整个多边形位于一个虚构的圆中D、外切多边形绘制是指定多边形一条边的起点和端点其边的中点在一个虚构的圆中答案： B80、AUTOCAD中用于绘制圆弧和直线结合体的命令是:A、圆弧B、构造线C、多段线D、样条曲线答案： C81、用直线绘制一个封闭五角星，用什么命令可以形成一个整体？A、倒角B、移动C、面域D、拉伸答案： C82、在AutoCAD中画圆弧的命令是:A、 CircleB、 LineC、 ArcD、 Polygon答案： C83、在CAD中用POLYGON命令画成的一个正六边形，它包含几个图元？A、 1个B、 6个C、不确定D、 2个答案： A84、使用“多段线编辑”命令将直线、圆弧等添加到打开的多段线端点，应该采用哪项？A、合并B、闭合C、编辑顶点D、拟合答案： A85、在CAD中绘制圆的直径按哪个键？A、 bB、 wC、 pD、 D答案： D86、AutoCAD中绘制弧形的快捷键是:A、 DC、 AD、 K答案： C87、如果要在一个圆的圆心写一个“A”字，应使用以下哪种对正方式？A、中间B、对齐C、中心D、调整答案： A88、在CAD中一组同心圆可由一个已画好的圆用哪个命令来实现？A、拉伸STRETCHB、移动MOVEC、拉伸EXTENDD、偏移OFFSET答案： D89、AutoCAD中用多段线绘制弧形时D表示弧形的:A、大小B、位置C、方向D、坐标答案： C90、以下属于绘制圆弧的方法的是:A、三点绘制圆弧B、起点、圆心、端点绘制圆弧C、起点、圆心、角度绘制圆弧D、以上都是答案： D91、在哪个层创建的块可在插入时与当前层特性一致？A、 0层B、在所有自动产生的层C、所有图层D、新建的图层答案： A92、绘制椭圆的快捷键是:A、 mlB、 plC、 polD、 el答案： D93、绘制多边形的快捷键是:A、 mlB、 plC、 pol答案： C94、在CAD中文本窗口切换的快捷键是:A、 F1B、 F2C、 F3D、 F4答案： B95、在CAD中圆弧快捷键是:A、 trB、 aC、 recD、 pl答案： B96、画多段线时，用哪个选项可以改变线宽？A、宽度B、方向C、半径D、长度答案： A97、绝对直角坐标的输入表达式是:A、 x,yB、 @x,yC、 L<aD、 @L<a答案： C98、在CAD中使用POLYGON命令绘制正多边形，边数最大值是:A、 300B、 50C、 100D、 1024答案： D99、AutoCAD中块文件的扩展名是:A、 dwtB、块.dwgC、 bakD、 dxf答案： B100、在图层中，用“雪花”和“小太阳”来表示图层所处的某种状态，以下表述正确的是:A、“雪花”表示锁定，“小太阳”表示解锁B、“雪花”表示解锁，“小太阳”表示锁定C、“雪花”表示冻结，“小太阳”表示解冻D、“雪花”表示解冻，“小太阳”表示冻结答案： C101、用文本工具在CAD中输入“45°”，应输入:A、 45%%PB、 45%%CC、 45%%DD、 45%%U答案： C102、应用圆角命令“offset”对一条多段进行圆角操作是:A、可以一次指定不同圆角半径B、如果一条弧线段隔开两条相交的直线段，将删除该段而替代指定半径的圆角C、必须分别指定每个相交处D、圆角半径可以任意指定答案： B103、建立文字φ15，可以输入:A、 %%15B、 %%P15C、 %%u15D、 %%C15答案： D104、如何在图中输入“直径”符号:A、 %%PB、 %%CC、 %%DD、 %%U答案： B105、延伸命令的快捷键是:A、 sB、 exC、 lenD、 br答案： B106、要使用“拉伸”命令应该如何创建选择集？A、交叉选择B、窗口选择C、无关紧要D、 A和B答案： A107、应用倒角命令“chamfer”进行倒角操作时:A、不能对多段线对象进行倒角B、可以对样条曲线对象进行倒角C、不能对文字对象进行倒角D、不能对三维实体对象进行倒角答案： C108、多线最多可以设置几条？A、 10B、 12C、 14D、 16答案： D109、在单行文本中输入一个直径符号应输入:A、 %%DB、 %%CC、 Alt+OD、在单行文本中用不能使用直径符号答案： B110、直径符号的代码为:A、 %%UB、 %%OC、 %%PD、 %%C答案： D111、在什么情况下，多线可以进行修剪A、分解B、结合C、断开D、编组答案： A112、正面投影用什么字母表示？A、 AB、 BC、 DD、 V答案： D113、断面图常用于表达什么形状？A、任意形状B、对称形状C、断面形状D、分裂形状答案： C114、侧面投影用什么字母表示？A、 QB、 WC、 ED、 R答案： B115、水平投影用什么字母表示？A、 RB、 GC、 BD、 H答案： D116、对于一个物体我们一般从几个方向进行观察？A、 6B、 5C、 4D、无数答案： A117、若机件具备什么条件可以绘制半剖视图？A、向垂直于对称平面的投影面投射时B、向平行于对称平面的投影面投射时C、向倾斜于对称平面的投影面投射时D、任意条件答案： A118、下列选项不是三视图的是哪一个？A、主视图B、左视图C、俯视图D、仰视图答案： D119、尺寸界线用什么图线绘制？A、粗实线B、细实线C、粗虚线D、细虚线答案： B120、粗线的宽度是？A、 0.1B、 1C、 10D、 100答案： B121、不可见轮廓线用什么图线绘制？A、粗实线B、细实线C、细虚线D、粗虚线答案： C122、剖面线用什么图线绘制？A、粗实线B、细实线C、粗虚线D、细虚线答案： B123、尺寸线用什么图线绘制？A、粗实线B、细实线C、粗虚线D、细虚线答案： B124、可见轮廓线用什么图线绘制？A、粗实线B、细实线C、细虚线D、粗虚线答案： A125、点击哪个按钮会定义一个新的标注样式？A、新建B、打开C、修改D、保存答案： A126、文字的外观不包括？A、颜色B、高度C、边框D、字体答案： D127、尺寸标注的基本规则有几点？A、 3B、 4C、 5D、 6答案： D128、机械制图的单位是？A、米B、分米C、厘米D、毫米答案： D129、调出倒角命令后下一步干什么？A、指定第一倒角距离B、指定第二倒角距离C、选择对象D、输入角度答案： A130、绘制图形的第一步绘制什么线？A、粗实线B、细实线C、细虚线D、定位线答案： D131、图案填充的条件？A、矩形B、圆C、完整封闭图形D、任意答案： C132、调出偏移命令后的下一步干什么？A、指定距离B、指定基点C、是否删除源对象D、结束答案： A133、每一个尺寸可以标注几次？A、 1B、 2C、 3D、 4答案： A134、单击什么按钮，对新建的标注样式进行修改？A、继续B、取消C、帮助D、任意答案： A135、尺寸数字来源于？A、真实尺寸B、图形大小C、自己想象D、图纸大小答案： A136、图样中尺寸的单位默认是：A、毫米B、厘米C、米D、千米答案： A137、是否能标注公差?A、是B、不能C、不知道D、不一定答案： A138、单击什么按钮创建新的标注样式？A、保存B、新建C、修改D、开始答案： B139、圆角标注是：A、半径B、直径C、不标D、尺寸答案： A140、完成图形的最后一步是:A、尺寸标注B、绘制圆C、绘制矩形D、绘制椭圆答案： A141、图层在哪个菜单栏中找到？A、工具B、修改C、参数D、格式答案： D142、图层中如果没有我们需要的线型，下一步干什么？A、加载需要的线型B、关闭C、随便用一个D、保存答案： A143、当前图层可以有几个？A、 1B、 2C、 3D、 4答案： A144、每个图层对应几个图层名？A、 1B、 2C、 3D、 4答案： A145、图层是管理什么的强有力的工具？A、图样B、图幅C、图框D、图纸答案： A146、下列哪一项图层不能编辑？A、颜色B、大小C、线型D、线宽答案： B147、加载新的线型时，单击哪个按钮？A、加载B、删除C、当前D、隐藏答案： A148、块的名称在多少字符以内？A、 1024B、 2C、 255D、随便答案： C149、图案填充命令的调用有几种方法？A、 1B、 2C、 3D、 4答案： C150、图案填充命令在哪个工具栏中？A、绘图B、参数C、格式D、帮助答案： A151、“块”在哪个菜单中？A、绘图B、格式C、修改D、帮助答案： A152、块的编辑分几种类型？A、 1B、 2C、 3D、 4答案： B153、对于图块不能进行哪种操作？A、插入B、调整比例C、旋转D、添加答案： D154、启动定义块属性的方法有几种？A、 1B、 2C、 3D、 4答案： B155、命令“插入块”在哪个工具栏中？A、绘图B、修改C、参数D、帮助答案： A156、下列说法正确的是:A、块可以分解。

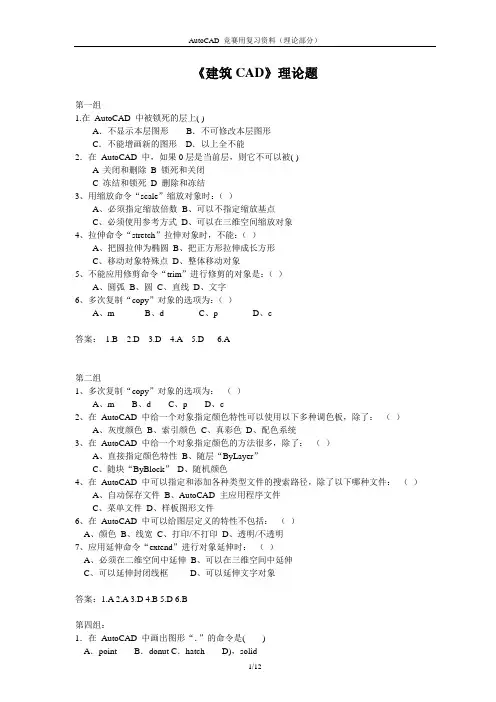

《建筑CAD》理论题复习题库(小)

《建筑CAD》理论题第一组1.在AutoCAD 中被锁死的层上( )A．不显示本层图形B．不可修改本层图形C．不能增画新的图形D．以上全不能2．在AutoCAD 中，如果0层是当前层，则它不可以被( )A 关闭和删除B 锁死和关闭C 冻结和锁死D 删除和冻结3、用缩放命令“scale”缩放对象时：（）A、必须指定缩放倍数B、可以不指定缩放基点C、必须使用参考方式D、可以在三维空间缩放对象4、拉伸命令“stretch”拉伸对象时，不能：（）A、把圆拉伸为椭圆B、把正方形拉伸成长方形C、移动对象特殊点D、整体移动对象5、不能应用修剪命令“trim”进行修剪的对象是：（）A、圆弧B、圆C、直线D、文字6、多次复制“copy”对象的选项为：（）A、mB、dC、pD、c答案：1.B 2.D 3.D 4.A 5.D 6.A第二组1、多次复制“copy”对象的选项为：（）A、mB、dC、pD、c2、在AutoCAD 中给一个对象指定颜色特性可以使用以下多种调色板，除了：（）A、灰度颜色B、索引颜色C、真彩色D、配色系统3、在AutoCAD 中给一个对象指定颜色的方法很多，除了：（）A、直接指定颜色特性B、随层“ByLayer”C、随块“ByBlock”D、随机颜色4、在AutoCAD 中可以指定和添加各种类型文件的搜索路径，除了以下哪种文件：（）A、自动保存文件B、AutoCAD 主应用程序文件C、菜单文件D、样板图形文件6、在AutoCAD 中可以给图层定义的特性不包括：（）A、颜色B、线宽C、打印/不打印D、透明/不透明7、应用延伸命令“extend”进行对象延伸时：（）A、必须在二维空间中延伸B、可以在三维空间中延伸C、可以延伸封闭线框D、可以延伸文字对象答案：1.A 2.A 3.D 4.B 5.D 6.B第四组：1．在AutoCAD 中画出图形“．”的命令是( )A．point B．donut C．hatch D)，solid3．在AutoCAD 中，对两条直线使用圆角命令，则两线必须( )A 直观交于——点B 延长后相交C．位置可任意D．共面4．在AutoCAD中绘制工程图经常需要使用多线。

cad期末考试复习题库文档

cad期末考试复习题库文档# CAD期末考试复习题库一、选择题1. 在CAD中，以下哪个命令用于创建直线？A. LINEB. CIRCLEC. ARCD. POLYGON答案：A2. 如何在CAD中创建一个半径为50单位的圆？A. CIRCLE, 50B. CIRCLE, R, 50C. CIRCLE, D, 50D. CIRCLE, 50, 50答案：B3. 在CAD中，以下哪个命令用于创建矩形？A. RECTANGLEB. BOXC. POLYLINED. CIRCLE答案：A4. 以下哪个命令用于在CAD中创建多段线？A. POLYLINEB. POLYGONC. PLINED. LINE答案：C5. 在CAD中，以下哪个命令用于镜像对象？A. MIRRORB. COPYC. OFFSETD. ARRAY答案：A二、填空题1. 在CAD中，使用 _________ 命令可以创建一个圆弧。

答案：ARC2. 要创建一个直径为100单位的圆，应使用 _________ 命令，并指定直径。

答案：CIRCLE3. 要将一个对象复制到另一个位置，可以使用 _________ 命令。

答案：COPY4. 使用 _________ 命令可以创建一个与原对象平行的对象。

答案：OFFSET5. 在CAD中，要将多个对象组合成一个整体，可以使用 _________ 命令。

答案：GROUP三、简答题1. 请简述如何在CAD中使用图层管理功能来控制对象的显示和打印。

答案：在CAD中，图层管理功能允许用户创建不同的图层，并为每个图层设置不同的属性，如颜色、线型和线宽。

用户可以通过打开或关闭特定图层的显示来控制对象的显示，也可以通过设置图层的打印状态来控制对象是否打印。

通过使用图层属性管理器，可以轻松地管理图层的属性和对象的图层分配。

2. 解释在CAD中使用“阵列”命令的用途及其基本步骤。

答案：“阵列”命令在CAD中用于创建对象的重复副本，按照用户指定的行数和列数排列。

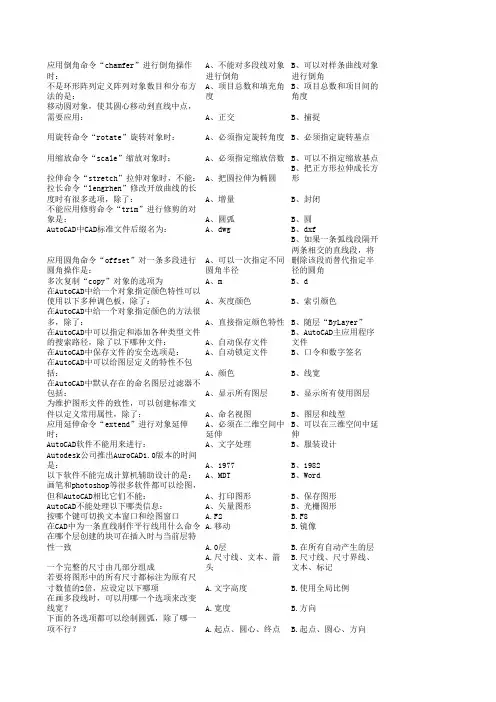

AUTOCAD建筑考试复习题

应用倒角命令“chamfer”进行倒角操作时：A、不能对多段线对象进行B、可以对样条曲线对象进行A、项目总数和填充角度B、项目总数和项目间的角度不是环形阵列定义阵列对象数目和分布方法的A、正交B、捕捉移动圆对象，使其圆心移动到直线中点，需要用旋转命令“rotate”旋转对象时：A、必须指定旋转角度 B、必须指定旋转基点用缩放命令“scale”缩放对象时：A、必须指定缩放倍数 B、可以不指定缩放基点拉伸命令“stretch”拉伸对象时，不能：A、把圆拉伸为椭圆 B、把正方形拉伸成长方形A、增量B、封闭拉长命令“lengrhen”修改开放曲线的长度时A、圆弧B、圆不能应用修剪命令“trim”进行修剪的对象是AutoCAD中CAD标准文件后缀名为：A、dwg B、dxfB、如果一条弧线段隔开两条A、可以一次指定不同圆角应用圆角命令“offset”对一条多段进行圆角多次复制“copy”对象的选项为A、m B、dA、灰度颜色B、索引颜色在AutoCAD中给一个对象指定颜色特性可以使用A、直接指定颜色特性B、随层“ByLayer”在AutoCAD中给一个对象指定颜色的方法很多，在AutoCAD中可以指定和添加各种类型文件的搜A、自动保存文件B、AutoCAD主应用程序文件在AutoCAD中保存文件的安全选项是：A、自动锁定文件 B、口令和数字签名在AutoCAD中可以给图层定义的特性不包括：A、颜色 B、线宽在AutoCAD中默认存在的命名图层过滤器不包括A、显示所有图层B、显示所有使用图层A、命名视图B、图层和线型为维护图形文件的致性，可以创建标准文件以B、可以在三维空间中延伸应用延伸命令“extend”进行对象延伸时：A、必须在二维空间中延伸AutoCAD软件不能用来进行：A、文字处理 B、服装设计A、1977B、1982Autodesk公司推出AuroCAD1.0版本的时间是：以下软件不能完成计算机辅助设计的是：A、MDT B、WordA、打印图形B、保存图形画笔和photoshop等很多软件都可以绘图，但和AutoCAD不能处理以下哪类信息： A、矢量图形 B、光栅图形按哪个键可切换文本窗口和绘图窗口 A.F2 B.F8在CAD中为一条直线制作平行线用什么命令A.移动 B.镜像A.0层B.在所有自动产生的层在哪个层创建的块可在插入时与当前层特性一一个完整的尺寸由几部分组成 A.尺寸线、文本、箭头B.尺寸线、尺寸界线、文本A.文字高度B.使用全局比例若要将图形中的所有尺寸都标注为原有尺寸数A.宽度B.方向在画多段线时，可以用哪一个选项来改变线宽A.起点、圆心、终点B.起点、圆心、方向下面的各选项都可以绘制圆弧，除了哪一项不在图层管理器中，影响图层显示的操作有 A.锁定图层 B.新建图层一个完整的尺寸由哪几部分组成 A.尺寸线、文本、箭头B.尺寸线、尺寸界线、文本A.圆弧B.构造线AUTOCAD中用于绘制圆弧和直线结合体的命令为正交的开关快捷键为 A.F2 B.F3A.夹点编辑B.窗口选择用户在对图形进行编辑时若需要选择所有对象A.栅格B.正交下面的哪一种方式可以使得光标锁定预先定义A.GRIDB.SNAP和GRID在AUTOCAD中，下列哪一个命令可以设置图纸边样式20±0.5是公差标注中的什么形式。

CAD理论考试练习题

CAD理论考试练习题一、填空题1、图框线由（粗实线）和（细实线）组成，标题栏的位置位于图纸的（右下角）。

2、AutoCAD的功能操作方式有（命令）、（菜单）和（工具按钮）三种。

3、设置绘图环境：设置图形界限的命令是（limits ）。

4、在AutoCAD环境下，转义字符%%D对应的字符为（ο），%%C对应的字符为（φ），%%P 对应的字符为（±）。

5、AutoCAD中点位置的输入有（3 ）种坐标方式，其中：（X，Y）是（绝对坐标）方式，@△X，△Y 是（相对坐标）方式，@长度<角度是（极坐标）方式。

6、在工程图形的信息化表示中，国标对文字的高度有明确的规定，其中英文字符的最小高度为（ 2.5 ），常用的高度为（ 3.5 ），汉字的最小高度为（3.5 ），常用的高度为（ 5 ）。

7、利用AutoCAD绘图时，常用的标准图框有（5 ）种，其中（A3 ）图框尺寸为420X297mm。

8、在AutoCAD环境下，简单的二维对象绘制命令有：利用（line ）命令来绘制直线，利用（circle ）命令来绘制圆，利用（arc ）命令来绘制圆弧，利用（rectang ）命令来绘制矩形。

9、若要绘制一幅A4大小、比例为1:2.5的图，一般先用一个1:1的A4标准图框，用（scale ）命令将图框放大，其中的放大比例因子为（ 2.5 ），然后用（ltscale ）命令调整线型比例系数，其数值设为（25 ）较为合适，若希望打印到纸上的剖面线间距为2.5mm，则在绘图时应设置为（ 6.25 ），若希望打印到纸上的文字高度为5mm，则在绘图时应设置为（12.5 ），为使标注的尺寸合符国标，除正常设置标注样式的各项参数外，还应把标注样式中的（全局比例）根据上述比例设定为（ 2.5 ）。

10、以下是标注样式设置界面，完成图中括号的参数，填在图下的括号中：基线间距（10），超出尺寸线（3），起点偏移量（0），箭头大小（3 ），文字高度（3.5 ），从尺寸线偏移（0），高度比例（0.7 ），测量单位比例中的比例因子的含义是（绘图尺寸与实际尺寸之间的比例）。

CADCAM技术考试复习资料

一、单选题1.下面关于线性表的叙述中，错误的是哪一个？A、线性表采用顺序存储，必须占用一片连续的存储单元。

B、线性表采用顺序存储，便于进行插入和删除操作C、线性表采用链接存储，不必占用一片连续的存储单元。

D、线性表采用链接存储，便于插入和删除操作。

答案： C2.在对话框构件中，滚动条构件为（）。

A、buttonB、toggleC、imageD、slider答案： B3.决策树又叫判定树，它不包括（）。

A、根B、干C、分枝D、节点答案： A4.线性表的顺序存储结构适合于存储的数据是（）。

A、设计结果数据B、数据元素长度不同的数据C、中间结果数据D、工程手册中的数据表答案： A5.把CAD和CAM的信息连接起来，实现CAD/CAM一体化的关键性中间环节是A、CADB、CAMC、CAPPD、CAE答案： B6.广义的CAD包括设计和（）两个方面。

A、制造B、造型C、仿真D、分析答案： D7.有限元法程序包的核心是B、后处理程序C、分析程序D、输出设备答案： C8.（）是基于统一产品信息模型的CAD/CAM/CAPP集成系统的基础条件。

A、三维线框建模技术B、表面建模技术C、实体建模技术D、特征建模技术答案： D9.以下数据结构不属于线形结构的是A、线形表B、数组C、队列D、树答案： A10.在实体造型中以物体的边界为基础来定义和描述几何形体，并能给出完整和显式的界面描述的造型方法称为A、边界表示法B、扫描变换法C、几何体素构造法D、分割表示法答案： A11.下述CAD/CAM过程的操作中，属于CAD的范畴的是A、CAPPB、CIMSC、FMSD、几何造型答案： D12.语句(max－2.1 3.4 －5 12.6)的执行结果是（）。

A、-2.1B、3.4C、-1.6D、12.6答案： C13.下列哪项不是图形输入设备的功能？A、把图像送入计算机B、修改图形C、删除图形答案： D14.在数控机床CNC系统的组成中，核心部分为A、输入输出设备B、CNC装置C、PLCD、伺服机构答案： C15.下述哪一条是顺序存储结构的优点？A、存储密度大B、插入运算方便C、删除运算方便D、可方便地用于各种逻辑结构的存储表示答案： B16.在CAD作业中，采用数据文件形式来处理工程数表、线图数据，其目的是A、减少占用内存，使数据文件独立于计算程序B、减少占用内存，使数据文件与计算程序融为一体C、占用大量内存，较好解决数据共享D、占用外存，使数据文件与操作系统紧密结合答案： C17.下面几种建模方式中（）最适合于复杂外形的设计。

CAD期末考试习题及答案

一、填空题（每空0.5分，共30分）1、世界坐标系简称__WCS_用户自定义坐标系简称__UCS_。

2、工作空间的切换：“工具”/“工作空间”或“工作空间”工具栏。

3、工具栏包括30种，系统默认的显示工具栏包括：“标准”、“属性”、“绘图”和“修改”等工具栏。

4、多线的对正方式有_上（T）_、_无(Z)_和_下（B）_。

5、文字标注包括标注单行文字和标注多行文字。

越慢。

18、三维基本实体的种类包括：多段体、长方体、楔体、圆柱体、圆锥体、球体、圆环体、棱锥面。

19、布尔运算中只留重复的一部分的运算是交集运算。

从一个图形中去掉与另一个图形重复部分的运算是差集运算。

20、缩放对象时，如果比例因子在0～1之间，则缩小对象；如果比例因子大于1，则放大对象。

21、使用拉伸命令可以将二维对象沿着Z轴或者某个方向拉伸生成实体。

22、插入块的方法包括：直接插入块、以拖动方式插入块、和多重插入块。

23、复制面是指为三维实体的面创建副本。

24、绘制圆形的方法有圆心、直径法；_圆心、半径法_、_圆心、直径法_、_两点法_、_三点法_、相切、相切、半径法和和_相切、相切、相切法_。

25、Auto CAD允许用户把图形的不同部分按不同的窗口同时显示在屏幕上，此时不同的图形窗口称为视口。

26、贴图是指在渲染对象时将材质映射到对象上。

在AutoCAD 2007中，贴图的方式有4种，分别为：平面贴图、长方体贴图、柱面体贴图和球面贴图。

A、可以B、不可以6、修剪命令（Trim）可以修剪多余对象，但下面的（）不能被修剪。

A、圆弧、圆、椭圆弧B．直线 C、多线 D．射线、构造线和样条曲线7、AutoCAD 默认的单位是（）A、厘米B、分米C、米D、毫米8、AutoCAD 默认扩展名是（）A、 dwtB、 dwgC、 bakD、 dxf9、默认情况下，命令提示行显示为几行（）A、3B、5C、2D、810、在CAD 中，以下哪个命令可用来绘制横平竖直的直线（）A．1 B．2 C．3 D．420、在AutoCAD中，三维空间与二维空间中的栅格显示依次分别为（）。

CAD计算机绘图作业一期末复习题及答案

中南大学土木工程CAD计算机绘图_在线作业一一. 单选题（共15题,共30分）AutoCAD软件不能用来进行：( )。

（2分）A.文字处理B.服装设计C.电路设计D.零件设计★标准答案：A如果命令行显示的命令执行结果行数过多，可通过按( )键激活命令文本窗口的方法来帮助用户查找更多的信息。

（2分）A.F1B.F2C.F8D.F9★标准答案：B哪几种设置使得光标锁定在预先定义好的点上( )。

（2分）A.栅格设置B.正交设置C.当前层D.捕捉栅格设置★标准答案：DAutodesk公司推出AuroCAD1.0版本的时间是：( )。

（2分）A.1977B.1982C.1988D.1997★标准答案：B如果执行了ZOOM命令的[全部]选项后，图形在屏幕上变成很小的一个部分，则可能的原因是( )。

（2分）A.溢出计算机内存B.将图形对象放置在错误的位置上C.栅格和捕捉设置错误D.图形界限比当前图形对象范围大E.AutoCAD不会发生上述情况★标准答案：D用"两点"选项绘制圆时，两点之间的距离等于( )。

（2分）A.圆周B.周长C.最短弦D.半径E.直径★标准答案：E对于拉伸命令应用哪种方式建立选择集？( ) （2分）A.交叉选择窗口B.窗口选择C.不没关系D.A和B★标准答案：A多段线( )。

（2分）A.由直线和圆弧组成，每一段被认为是独立对象B.是顺序连接起来的直线和圆弧C.A和B均是D.A和B均不是★标准答案：BAutoCAD中CAD标准文件后缀名为：( )。

（2分）A.dwgB.dxfC.dwtD.dws★标准答案：A要保存某个显示结果，用哪个命令？( ) （2分）A.显示视图B.已保存视图C.命名视图★标准答案：C在AutoCAD中默认存在的命名图层过滤器不包括：( )。

（2分）A.显示所有图层B.显示所有使用图层C.显示所有打印图层D.显示所有依赖于外部参照的图层★标准答案：D应用对象追踪时，除了按下对象追踪按键外，还需要按下状态条上的哪个按键？( ) （2分）A.对象捕捉B.正交C.极轴D.捕捉★标准答案：A不能选中已经设定的组，以下哪种原因不可能：( )。

CAD期末考试复习资料

CAD期末考试复习资料一、单项选择1、AUTOCAD的坐标体系，包括世界坐标和（ D ）坐标系。

A、绝对坐标B、平面坐标C、相对坐标D、用户坐标2、AutoCAD不能处理以下哪类信息( D )。

A、矢量图形B、光栅图形C、文字信息D、声音信息3、AutoCAD软件不能用来进行( B )。

A、建筑设计B、文字处理C、电路设计D、零件设计4、使用下面的哪个操作可以完成对所选图形的移动（ A ）A、MOVEB、ROTAEC、COPYD、MOCORO5、用LINE命令画出一个矩形，该矩形中有（ B ）图元实体。

A．1个 B．4个 C．不一定 D．5个6、下列选项中，与快速保存“QSAVE”命令作用相同的是（ D ）。

A、命令行输入“SAVE AS”B、下拉菜单【文件】/【另存为（A）…】C、命令行输入“SAVE”D、下拉菜单【文件】/【保存（S）】7、在执行FILLET命令时，先应设置（ A ）。

A．圆弧半径R B．距离D C．角度值 D．内部块Block8、剪切物体需用（ A ）命令。

A．Trim B．Extend C．Stretch D．Chamfer9、当使用LINE命令封闭多边形时，最快的方法是（ A ）。

A．输入C回车 B．输入B回车 C．输入PLOT回车 D．输入DRAW回车10、AutoCAD中的图层数最多可设置为（ B ）。

A．10层 B．没有限制 C．5层 D．256层11、CP是哪个命令的热键名（ B ）。

A．CIRLCE B．COPY C．CHAMFER D．SPLINEDIT12、CIRCLE命令中的T选项是指用（ D ）方式画圆弧。

A．端点、端点、直径 B．端点、端点、半径C．切点、切点、直径 D．切点、切点、半径13、在执行SOLID命令后，希望所画的图元内部填充，必须设置（ A ）。

A．FILL为ON B．FILL为OFF C．LTSCALE D．COLOR14、OFFSET命令前，必须先设置（ C ）。

CAD考试复习资料及答案

1. 习题1．填空题（1）AutoCAD 2006是Autodesk公司最新推出的新一代设计软件。

（2）AutoCAD的主界面主要有6部分组成。

（3）除了菜单栏中列出的菜单外，AutoCAD 2006还提供了一个上下文跟踪菜单即快捷键，可以更加有效地提高工作效率。

（4）工具栏提供了AutoCAD重要的操作按钮，它包括了AutoCAD中所有的命令。

（5）绘图区下面就是命令窗口，由两部分组成：命令提示和绘图窗口。

2．选择题：（1）标题栏下面是＿A＿＿，它提供了AutoCAD 2006的所有下拉菜单。

A菜单栏 B 工具栏 C 状态栏（2）当光标在视窗内移动时，便出现＿A＿＿和拾取框。

A十字光标 B 花形光标C箭头光标（3）绘图区＿B＿＿，有一个由互相垂直的箭头组成的图形，它表示AutoCAD的坐标系。

A右下角B左下角C左上角（4）在AutoCAD中，用户可以使用＿C＿＿命令来创建用户坐标系。

A WSCB CCSC UCS（5）打开图形文件的命令是＿A＿＿。

A openB newC close2. 练习1．填空题（1）AutoCAD 2006所有的命令都可以通过＿命令提示栏＿＿来输入。

（2）默认选项只需要按＿回车键＿＿或者＿＿空格键＿就行了。

（3）＿＿命令栏＿是可以用来调用命令的，只要将光标移到要调用的命令上，并单击即可。

（4）＿快捷工具栏＿＿是AutoCAD调用命令最为容易和最为快捷的方法。

（5）＿＿透明命令＿指的是在其他命令正在执行的过程当中也可以执行的命令。

2．选择题：（1）＿A＿＿命令绘制直线。

A lineB cirleC open（2）在命令参考中，透明命令通过在命令名的前面加一个＿C＿＿来表示。

A逗号 B 双引号 C 单引号（3）使用＿＿B＿命令设置绘图单位。

A nutiseB UNITSC cirle（4）＿A＿＿是源块或图形使用的单位与目标图形使用的单位之比。

A插入比例 B 输出比例 C 比例3. 习题1．填空题（1）＿构造线＿＿与射线不同，它的两端都是可以无限延伸的。

cad四星难度练习题

CAD四星难度练习题一、基本操作题1. 在CAD中，如何快速切换图层？2. 如何设置CAD的绘图界限？3. 如何使用CAD的修剪命令？4. 如何在CAD中创建一个新的块？5. 如何在CAD中插入外部参照？二、绘图题1. 绘制一个长100mm、宽50mm的矩形。

2. 绘制一个半径为20mm的圆。

3. 绘制一个边长为30mm的正三角形。

4. 绘制一个边长为40mm的正六边形。

5. 绘制一条长度为80mm、角度为45度的斜线。

三、修改题一个长50mm、宽30mm的矩形。

一个半径为15mm的圆。

一个边长为20mm的正方形。

一个半径为10mm的圆。

一个长60mm、宽40mm的矩形。

一个边长为25mm的正三角形。

四、标注题一个长80mm、宽50mm的矩形。

一条长度为60mm的直线。

一个半径为25mm的圆。

一个直径为40mm的圆。

一个角度为45度的角。

一个角度为120度的角。

五、综合题1. 绘制并标注一个长120mm、宽80mm的矩形，矩形内有一个半径为20mm的圆。

2. 绘制并标注一个边长为50mm的正方形，正方形内有一个边长为30mm的正三角形。

3. 绘制并标注一个直径为80mm的圆，圆内有一个边长为40mm的正六边形。

4. 绘制并标注一个长150mm、宽100mm的矩形，矩形内有一条长度为60mm、角度为30度的斜线。

六、图层管理题1. 如何在CAD中创建一个新的图层，并将其命名为“轮廓线”？2. 如何将当前所有对象的图层更改为“中心线”？3. 如何关闭除“标注”图层以外的所有图层？4. 如何设置“文字”图层的线型为Continuous，颜色为红色？5. 如何冻结“辅助线”图层，使其不在绘图区域显示？七、块与属性题1. 如何创建一个带有属性的块，属性包括零件编号和零件名称？2. 如何编辑已插入图块中的属性值？3. 如何通过属性值快速选择相同类型的块？4. 如何将多个块合并为一个块？5. 如何在插入块时调整其比例和旋转角度？八、文字与表格题1. 如何在CAD中添加单行文字注释？2. 如何在CAD中创建多行文字说明？3. 如何设置文字样式，包括字体、大小和效果？4. 如何在CAD中创建一个简单的表格？5. 如何在表格中添加和编辑数据？九、尺寸标注题1. 如何在CAD中使用对齐标注来标注一个斜面的尺寸？2. 如何为圆弧添加半径标注？3. 如何设置标注样式，包括箭头样式、文字位置和尺寸线颜色？4. 如何快速修改多个标注的尺寸文本？5. 如何在CAD中创建连续标注？十、打印与输出题1. 如何设置CAD的打印区域？2. 如何在打印时设置图纸的比例？3. 如何在打印预览中调整图纸的位置？4. 如何将CAD图纸导出为PDF格式？5. 如何将CAD图纸导出为图片格式（如JPG、PNG）？答案一、基本操作题1. 通过图层下拉列表或图层工具栏切换图层。

AutoCAD认证考试复习试题 (单选部分)

AutoCAD 2010认证考试复习试题（共200道试题，单选部分）注意：每道题后面的数字表示参考答案，其中“1”代表“A”，“2”代表“B”，“3”代表“C”，“4”代表“D”。

1 应用倒角命令“chamfer”进行倒角操作时：A、不能对多段线对象进行倒角B、可以对样条曲线对象进行倒角C、不能对文字对象进行倒角D、不能对三维实体对象进行倒角 32 不是环形阵列定义阵列对象数目和分布方法的是：A、项目总数和填充角度B、项目总数和项目间的角度C、项目总数和基点位置D、填充角度和项目间的角度 33 移动圆对象，使其圆心移动到直线中点，需要应用：A、正交B、捕捉C、栅格D、对象捕捉 44 用旋转命令“rotate”旋转对象时：A、必须指定旋转角度B、必须指定旋转基点C、必须使用参考方式D、可以在三维空间缩放对象 25 用缩放命令“scale”缩放对象时：A、必须指定缩放倍数B、可以不指定缩放基点C、必须使用参考方式D、可以在三维空间缩放对象 46 拉伸命令“stretch”拉伸对象时，不能：A、把圆拉伸为椭圆B、把正方形拉伸成长方形C、移动对象特殊点D、整体移动对象 17 拉长命令“lengrhen”修改开放曲线的长度时有很多选项，除了：A、增量B、封闭C、百分数D、动态 28 不能应用修剪命令“trim”进行修剪的对象是：A、圆弧B、圆C、直线D、文字 49 AutoCAD中CAD标准文件后缀名为：A、dwg B、dxf C、dwt D、dws 410 应用圆角命令“offset”对一条多段进行圆角操作是：A、可以一次指定不同圆角半径B、如果一条弧线段隔开两条相交的直线段，将删除该段而替代指定半径的圆角C、必须分别指定每个相交处D、圆角半径可以任意指定 211 多次复制“copy”对象的选项为A、m B、d C、p D、c 112 在AutoCAD中给一个对象指定颜色特性可以使用以下多种调色板，除了：A、灰度颜色B、索引颜色C、真彩色D、配色系统 113 在AutoCAD中给一个对象指定颜色的方法很多，除了：A、直接指定颜色特性B、随层“ByLayer”C、随块“ByBlock”D、随机颜色 414 在AutoCAD中可以指定和添加各种类型文件的搜索路径，除了以下哪种文件：A、自动保存文件B、AutoCAD主应用程序文件C、菜单文件D、样板图形文件215 在AutoCAD中保存文件的安全选项是：A、自动锁定文件B、口令和数字签名C、用户和密码D、数字化签名 216 在AutoCAD中可以给图层定义的特性不包括：A、颜色B、线宽C、打印/不打印 D、透明/不透明 417 在AutoCAD中默认存在的命名图层过滤器不包括：A、显示所有图层B、显示所有使用图层C、显示所有打印图层D、显示所有依赖于外部参照的图层 318 为维护图形文件的致性，可以创建标准文件以定义常用属性，除了：A、命名视图B、图层和线型C、文字样式D、标注样式 119 应用延伸命令“extend”进行对象延伸时：A、必须在二维空间中延伸B、可以在三维空间中延伸C、可以延伸封闭线框D、可以延伸文字对象 220 AutoCAD软件不能用来进行：A、文字处理B、服装设计C、电路设计D、零件设计 121 Autodesk公司推出AuroCAD1.0版本的时间是：A、1977 B、1982 C、1988D、1997 222 以下软件不能完成计算机辅助设计的是：A、MDT B、Word C、AutoCADD、UG 223 画笔和photoshop等很多软件都可以绘图，但和AutoCAD相比它们不能：A、打印图形B、保存图形C、精确绘图和设计D、打开图形 324 AutoCAD不能处理以下哪类信息： A、矢量图形B、光栅图形C、声音信息D、文字信息 325 按哪个键可切换文本窗口和绘图窗口 A.F2 B.F8 C.F3 D.F5 126 在CAD中为一条直线制作平行线用什么命令A.移动 B.镜像 C.偏移 D.旋转 327 在哪个层创建的块可在插入时与当前层特性一致 A.0层 B.在所有自动产生的层C.所有图层 D.新建的图层128 一个完整的尺寸由几部分组成 A.尺寸线、文本、箭头B.尺寸线、尺寸界线、文本、标记 C.基线、尺寸界线、文本、箭头D.尺寸线、尺寸界线、文本、箭头 429 若要将图形中的所有尺寸都标注为原有尺寸数值的2倍，应设定以下哪项 A.文字高度 B.使用全局比例 C.测量单位比例 D.换算单位 330 在画多段线时，可以用哪一个选项来改变线宽？ A.宽度 B.方向 C.半径 D.长度131 下面的各选项都可以绘制圆弧，除了哪一项不行？ A.起点、圆心、终点 B.起点、圆心、方向 C.圆心、起点、长度 D.起点、终点、半径 232 在图层管理器中，影响图层显示的操作有 A.锁定图层 B.新建图层 C.删除图层D.冻结图层 433 一个完整的尺寸由哪几部分组成 A.尺寸线、文本、箭头B.尺寸线、尺寸界线、文本、标记 C.基线、尺寸界线、文本、箭头D.尺寸线、尺寸界线、文本、箭头 434 AUTOCAD中用于绘制圆弧和直线结合体的命令为 A.圆弧 B.构造线C.多段线D.样条曲线 335 正交的开关快捷键为 A.F2 B.F3 C.F5 D.F8 436 用户在对图形进行编辑时若需要选择所有对象，应输入 A.夹点编辑 B.窗口选择C.AllD.单选 337 下面的哪一种方式可以使得光标锁定预先定义的栅格 A.栅格 B.正交 C.当前图层命令 D.栅格捕捉设置 438 在AUTOCAD中，下列哪一个命令可以设置图纸边界 A.GRID B.SNAP和GRIDC.LIMITSD.OPTIONS 339 样式20±0.5是公差标注中的什么形式。

AutoCAD试题

AutoCAD理论考试复习题一、单选题1．用AutoCAD画完一幅图后，在保存该图形文件时用D扩展名。

A．cfg B．dwt C．bmp D．dwg2．要画出一条有宽度且各线段均属同一图元的线，要使用哪一个命令D。

A．LINE Ｂ．MLINE Ｃ．XLINE Ｄ．PLINE3．要始终保持图元的颜色与图层的颜色一致，图元的颜色应设置为 A 。

A．BYLAYER B．BYBLOCK C．COLOR D．RED4．在屏幕上用PAN命令将某个图形沿X方向及Y方向各移动若干距离，该图形的坐标将C 。

A．在X方向及Y方向均发生变化B．在X方向发生变化，Y方向不发生变化C．在X方向及Y方向均不发生变化D．在Y方向发生变化，X方向不发生变化5．当用DASHED线型画线时，发现所画的线看上去像实线，这时应该用D来设置线型的比例因子。

A．LINETYPE B．LTYPE C．FACTOR D．LTSCALE6．用LINE命令画出一矩形，该矩形中有B图元实体。

A．1个B．4个C．不一定D．5个7．用STRETCH命令中的窗口方式完全将实体选中，则该操作与执行B命令相同。

A．PAN B．MOVE C．SCALE D．COPY8．在Select objects操作中，欲选择最近输入的图元，应键入C。

A．W B．P C．L D．ALL9．在执行FILLET命令时，先应设置 A 。

A．圆弧半径R B．距离D C．角度值D．内部块Block10．在执行了WBLOCK命令后，图元消失，用A命令可恢复图元。

A．UNDO（撤消）B．REDO（重做）C．ERASE（删除）D．OOPS（删除取消）11．用TEXT命令书写直径符号时应使用 C 。

A．%%d B．%%p C．%%c D．%%u12．剪切图元实体需用 A命令。

A．Trim B．Extend C．Stretch D．Chamfer13．在圆上捕捉圆心时，靶框应压在 A 。

A．圆周上B．圆心C．圆外D．圆内14．当使用LINE命令封闭多边形时，最快的方法是 A 。

AutoCAD复习题

AutoCAD复习题一、选择题（80题）1、AutoCAD使用的样板图形文件的扩展名是什么？（）A. DWGB. DWTC. DWKD. DWE2、关于使用多段线 (PLine)绘制圆弧说法错误的是（）A. 绘制多段线的弧线段时，圆弧的起点就是前一条线段的端点B. 通过指定一个中间点和一个端点也可以完成圆弧的绘制C. 可以指定圆弧的角度、圆心、方向或半径D. 一旦进入圆弧绘制后只能绘制圆弧，再也无法绘制其他图线3、对“极轴”追踪进行设置，把增量角设为30°，把附加角设为15°，采用极轴追踪时，不会显示极轴对齐的是（）A.15°B.30°C. 45°D.60°4、以下关于布局的说法，哪个不正确？（）A.布局相当于AutoCAD老版本中的图纸空间环境，一个布局就是一张图纸，并提供预置的打印选项卡设置B.在布局中可以创建和定位视口，并生成图框、标题栏等C.布局中的每个视口都可以有不同的显示缩放比例或冻结指定的图层D.在CAD中打开一个DWG图形后，可以把图形中的所有布局全部删除5、多文档的设计环境允许（）A. 同时打开多个文档，但只能在一个文档上工作B. 同时打开多个文档，在多个文档上同时工作C. 只能打开一个文档，但可以在多个文档上同时工作D. 不能在多文档之间复制、粘贴6、用OSNAP方式捕捉两条直线交点,应用（）捕捉方式A. CENTERB. ENDPOINTC. NODED. INTERSECTION7、把用户定义的块作为一个单独文件存储在磁盘上可用（）命令A. WBLOCKB. SA VE (菜单为[File]=>[Save])C. BLOCK (菜单为[Draw]=>[Block])D. INSERT (菜单为[Insert]=>[Block])8、在层及线型特性（Layer & Linetype Properties）的对话框中,为使某一层上图形在屏幕上不显示,并不参与图形的重新生成应选按钮（）A. FREEZEB. LOCKC. OFFD.不能实现9、直线AB,CD是两条不平行的二维直线,又不相交, 用（）命令可使它们自动延长相交A. MOVE (菜单为[Modify]=>[Move])B. EXTEND (菜单为[Modify] => [Extend])C. FILLET (菜单为[Modify]=> [Fillet])10、矩形阵列的方向是由什么确定的？（）A. 行数和列数B. 行距和列距大小C. 图形对象的位置D. 行数和列数的正负"11、移动(Move) 命令的操作步骤是？（）A.选择对象→基点（原来位置）→位移至（新位置）B.选择对象→位移至（新位置）C.选择对象→基点（新位置）→位移D.基点（原来位置）→选择对象→位移至（新位置）12、下面哪种操作是不能擦除图形对象的？（）A.删除(Erase)命令B.直接选择图形对象，按键盘Delete/C.直接选择图形对象，按鼠标右键，在快捷菜单中选择“删除”或“剪切”D.直接选择图形对象，按键盘空格键13、用TEXT命令画一个度数符号" о",应使用（）A. %%cB. %%pC. %%tD. %%d14、绘制矩形时，RECTANGLE命令需要什么信息？（）A. 起始角、宽度和高度B. 矩形四个角的坐标C. 矩形对角线的对角坐标D. 矩形的三个相邻角坐标15、作为默认设置，用度数指定角度时，正数代表什么方向？（）A. 顺时针B. 逆时针C. 当用度数指定角度时无影响D. 以上都不是16、图层一旦被关闭，则该图层上的全部图形（）A.能看见，但不能绘图输出B.不能看见，但能绘图输出C. 能看见，不能绘图输出D.不能看见，也不能绘图输出17、图案填充的“角度”是（）A.以X轴正方向为零度，顺时针为正B.以Y轴正方向为零度，逆时针为正C.以X轴正方向为零度，逆时针为正D.ANSI31的角度是45°18、在模型空间和图纸空间之间切换的方法错误的是（）A.单击工作环境左下角的“布局X”选项卡切换到图纸空间B.在命令行中输入Mspace将工作环境转换为图纸空间C.当系统变量Tilemode的值为0时，工作环境为图纸空间D.单击状态栏中的“模型”按钮，将工作环境切换为图纸空间19、下列哪个不是在设计中心正确的打开图形的方式（）A. 在设计中心内容区中的图形图标上单击鼠标右键，单击“在应用程序窗口中打开”B. 在设计中心内容区中的图形图标上双击鼠标左键C. 按住 CTRL 键的同时将图形图标从设计中心内容区拖动到绘图区域D. 图形图标从设计中心内容区拖动到应用程序窗口绘图区域以外的任何位置20、利用WINDOWS的拖拽功能，如果要复制数据，应该（）A. 在拖拽时，按CTRL键B. 在拖拽时，按鼠标右键C. 在拖拽时，按“＋”键D. 在拖拽时，按INSERT键21、取消刚执行的命令，可选用什么命令？（）A. UNDOB. REDOC. REDA WD. OOPS22、偏移对象的命令是（）A. FILLETB. TRIMC. LINED. OFFSET23、以下哪一个捕捉代号用于拾取离光标位置最近的点？（）A. PARB. NEAC. INTD. PER24、已知A点相对于B点的坐标，若用LINE命令从A点开始画线，需用以下哪种捕捉方式拾取A点？（）A. EXTB. FROMC. PAR25、绘制工程图中的阵列图，用以下哪个命令？（）A. XLINEB. CHAMFERC. SPLINED. ARRAY26、编辑文字，可用（）A. ALIGN命令B. DDEDIT命令C. BREAK命令D. MOVE命令27、UCS是一种坐标系图标，属于（）A.世界坐标系B.用户坐标系C.自定义坐标系D.单一固定的坐标系28、缺省状态下，图层被指定为何种线型和颜色？（）A. 实线和白色B. 蓝线和白色C. 虚线和红色D. 实线和黑色29、若图面已有一点A (2,2) ，要输入另一点B (4,4) ，以下方法不正确的是（）A. 4,4B. @2,2C. @4,430、拉伸命令“stretch”拉伸对象时，不能（）A.把圆拉伸为椭圆B.把正方形拉伸成长方形C.移动对象特殊点D.整体移动对象31、当前图形有四个层0、A1、A2、A3，如果 A3为当前层，下面哪句话是正确的？（）A. 只能把A3层设为当前层B. 可以把0,Al,A2,A3中的任一层设为当前层C. 可以把四个层同时设为当前层+D. 只能把0层设为当前层32、用“图层”工具栏中的图层列表不能进行下列操作？（）A.冻结层B.改变层的颜色C.把锁定的层解锁D.将某一层置为当前层33、下面关于块的说法哪个正确? （）A.任何一个图形文件都可以作为块插入另一幅图中B.只有用WBIOCK命令写到盘上的图块才可以插入另一图形文件中C.用 BLOCK定义块，再用WBLOCK把该块写到盘上，此块才能使用D.用 BLOCK命令定义的块可以直接通过菜单“插入”→“块…”插入到任何图形文件中34、在“打印样式表编辑器”中添加打印样式时，可以（）A. 向命名打印样式表添加新的打印样式B. 向颜色相关打印样式表中添加新的打印样式C. 向包含转换表的命名打印样式表添加打印样式35、在AutoCAD中可以给图层定义的特性不包括（）A. 颜色B. 线宽C. 打印/不打印D. 透明/不透明36、应用倒角命令“chamfer”进行倒角操作时（）A. 不能对多段线对象进行倒角B. 可以对样条曲线对象进行倒角C. 不能对文字对象进行倒角D. 不能对三维实体对象进行倒角37、不是环形阵列定义阵列对象数目和分布方法的是（）A.项目总数和填充角度B.项目总数和项目间的角度C.项目总数和基点位置D.填充角度和项目间的角度38、移动圆对象，使其圆心移动到直线中点，需要应用（）A. 正交B. 捕捉C. 栅格D. 对象捕捉39、用旋转命令“rotate”旋转对象时（）A.必须指定旋转角度B.必须指定旋转基点C.必须使用参考方式D.可以在三维空间缩放对象40、用缩放命令“scale”缩放对象时（）A.必须指定缩放倍数B.可以不指定缩放基点C.必须使用参考方式D.可以在三维空间缩放对象41、不能应用修剪命令“trim”进行修剪的对象是（）A.圆弧B.圆C.直线D.文字42、应用圆角命令“fillset”对一条多段进行圆角操作是（）A. 可以一次指定不同圆角半径B. 如果一条弧线段隔开两条相交的直线段，将删除该段而替代指定半径的圆角C. 必须分别指定每个相交处D. 圆角半径可以任意指定43、设置AUTOCAD图形边界的命令是（）A. GRIDB. SNAP和GRIDC. LIMITSD. OPTIONS44、要画出一条有宽度且各线段均属同一对象的线，要使用（）命令A. LineB. MlineC. XlineD. Pline45、分解对象的命令是（）A. ALIGNB. EXTENDC. STRETCHD. EXPLODE46、已指定移动的基点，若输入第二点的相对坐标为@120<-150，则对象移动的距离和方向为（）A. 120,-150°B. 120,150°C. 150,120°D. -120,150°47、在AutoCAD中保存文件的安全选项是（）A. 自动锁定文件B. 口令和数字签名C. 用户和密码D. 数字化签名48、使用LINE命令绘制直线时，要至少绘制几条直线才可以使用“闭合”选项（）A. 1B. 2C. 3D. 449、可以绘制多段线的命令是（）A. LINEB. PLINEC. XLINED. MLINE50、使用下面哪个命令可以进行图案填充？（）A. HA TCHB. XLINEC. BHA TCHD. FILLET51、可以绘制平行线的命令是（）A. LENGTHENB. MIRRORC. MLINED. OFFSET52、下列编辑工具中，不能实现“改变位置”功能的是（）A. 移动B.比例C.旋转D.阵列53、在修改编辑时，只以采用交叉多边形窗口选取的编辑命令是（）A. 拉长B. 延伸C. 比例D. 拉伸54、point点命令不可以（）A.绘制单点或多点B.定距等分直线、圆弧或曲线C.等分角D.定数等分直线，圆弧或曲线55、单行文字的命令是（）A.MTB.DTC.TTD.RT56、下列（）功能键是用来开关“对象追踪”的A. F9B. F10C. F11D. F1257、下面以哪种输入方式是绝对坐标输入方式（）A. (@12 , 20 , )B.(12 , 20 , 0)C.(@60 < 30)D.(10 ,<60 , 3 )58、用Offset命令选择对象时一次可以选（）对象A.框选数B.一个C.两个D.任意多个59、缺省情况下，ANSI31剖面线与x轴的夹角等于（）A. 60°B. 0°C. 45°D. 30°60、POLYGON命令创建的正多边形，边数最大值为（）A. 128B. 256C. 1024D. 3261、偏移对象的命令是（）A. FILLETB. TRIMC. LINED. OFFSET62、要使第二打断点与第一打断点重合，则第二打断点的输入方式为（）A. @0,1B. @C. @1,0D. @1<9063、图层上的对象不可见，则该图层被（）A. 锁定B. 关闭C. 未设置D. 冻结64、ALIGN命令用于（）A.延伸对象B.修剪对象C. 打断对象D.对齐对象65、徒手画线段的命令为（）A.SKETCHB.DRAWC.PLINED. FREE66、安装AutoCAD后，最初默认显示的工具栏不包括下列哪项？（）A.“标注”工具栏B.“特性”工具栏C.“图层”工具栏D.“样式”工具栏67、使用帮助窗口中的“目录”选项卡，不可以实现下面那一项功能？（）A.以主题和次主题列表的形式显示可用文档的概述/B.允许用户通过选择和展开主题进行浏览C.帮助系统提供了一个结构，使用户可以始终了解自己所处的位置，并能很快地跳到其他主题D. 允许用户对特定的单词或词组进行彻底的搜索68、在绘制直线时，第一点坐标为100,80，第二点坐标为@30,45，绘制的直线长度为？（）A. 307B.45C.54.08D.8069、打印图形的键盘命令是？（）A.DOB.PLAY9C.PLOT70、在设计中心中，单击“主页”按钮，将快速定位到? （）A.Support文件夹B.DesignCenter文件夹C.IE浏览器设置的主页D.Favorites文件夹71、关于块定义，下列说法错误的是？（）A. 当更改块定义的源文件时，包含此块的图形的块定义不会自动更新B. 通过设计中心，可以决定是否更新当前图形中的块定义C. 块定义的源文件可以是图形文件D. 块定义的源文件可以是符号库图形文件中的嵌套块72、AutoCAD 软件使用的SHX字体文件保存在AutoCAD安装目录的？（）A. Sample目录B. Support目录C. Textures目录D. Fonts目录73、若尺寸的公差是32±0.021，则应该“公差”选项卡中，显示公差怎样设置？（）A.极限偏差B.对称C.极限尺寸D.基本尺寸74、拖动圆弧一个夹点（端点），将不改变圆弧的（）A. 圆心B. 半径C. 中间点D. 另一端点75、将圆角命令中的半径设为0，对图形进行圆角处理，结果是？（）A.无法圆角，不作任何处理B.系统提示必须给定不为0的半径C.将图形进行圆角，圆角半径为0，但并没有圆弧被创建D.系统报错退出76、属性提取过程中？（）A. 必须定义样板文件B.一次只能提取一个图形文件中的属性C. 一次可以提取多个图形文件中的属性D. 只能输出文本格式文件TXT77、把块以 DWG文件的格式写到磁盘上的命令是？（）A.BLOCKB.REDEFINEC.WBLOCKD. DBLOCK78、形位公差标注中，“符号”的用途？（）A.选择形位公差的特征符号B.设置公差值C.是否加直接符号D.添加附加符号79、连续标注是怎样的标注？（）A.自同一基线处测量B.线性对齐C.首尾相连D. 增量方式创建80、在进行多段线编辑时，可以更改线的宽度，对此说法正确的是？（）A. 整条多段线的宽度一定一致B.多段线分解后，设定的多段线线宽消失C.和通过“线宽控制”得到的线宽从本质上是一样的D.该宽度是线的半个宽度二、基础实操题（9题）1、绘制图T-1所示图形，精度保留二位小数，并进行标注。

电子线路CAD复习考试题及答案

四、名词解释1．ERC和DRC2．PCB编辑器中的丝印层3．文件复制4．网络表5．静态工作点分析6．CAD和CAM7．Electrical Grid8．原理图I/O端口9．元件封装图10．PCB编辑器中的禁止布线层11．原理图总线12．覆铜板13．网络标号14．直流扫描分析15．瞬态特性分析五、简答题1. 简要说明为什么要锁定栅格？2. 简要说明元件放置操作过程。

3．简述删除单个对象的操作方法。

4．印制电路板有哪些种类？简述它们的特点。

5．简述从电原理图中抽取网络表文件的操作过程？6．设置自动布线时布线参数有哪些？7．试列出画线工具栏内的5种常用工具。

8．简述放置网络标号的操作过程。

9．试列出画图工具栏内的5种常用工具。

10．在PCB布线或连线前元件引脚焊盘有何要求并简述操作方法？11．简述Protel99 SE PCB编辑器中的信号层（Signal layers）12．简述在PCB布局时元件间距的设置原则？13.原理图编辑器Design\Option…中可以设置哪些内容？14．简述放置网络标号的操作过程。

15．在PCB上设置跨接线时，应遵循哪些原则？16．简述修改对象属性的操作方法17．简述PCB中放置元件封装图的操作过程？18．简述为什么要进行手工预布线。

六、论述题1．试述电路板上元件排列方式的特点。

2．试述PCB设计操作流程。

3．试论述印制板的种类及结构。

四、名词解释（1 ERC: 原理图的电气检查DRC: PCB设计规则检查2 通过丝网印刷方式将元件外形、序号以及其他说明性文字印制在元件面或焊锡面上，以方便电路板生产过程的插件（包括表面封装元件的贴片）以及日后产口的维修操作。
