体育场音响系统解决方案

合集下载

“体育场音响系统”解决方案

“体育场音响系统”解决方案

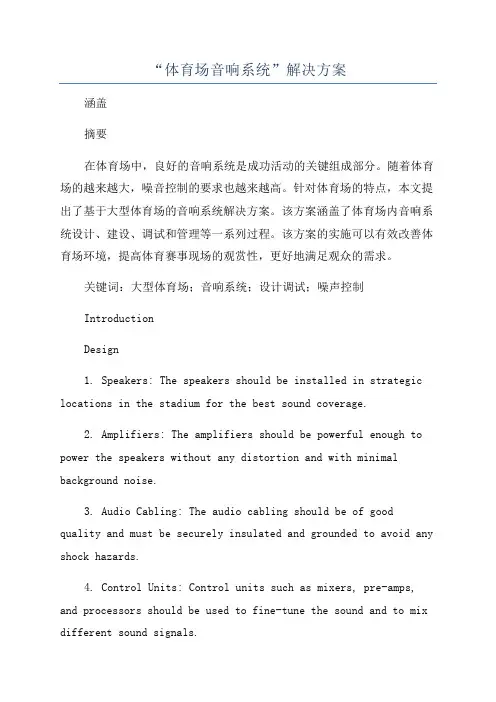

“体育场音响系统”解决方案涵盖摘要在体育场中,良好的音响系统是成功活动的关键组成部分。

随着体育场的越来越大,噪音控制的要求也越来越高。

针对体育场的特点,本文提出了基于大型体育场的音响系统解决方案。

该方案涵盖了体育场内音响系统设计、建设、调试和管理等一系列过程。

该方案的实施可以有效改善体育场环境,提高体育赛事现场的观赏性,更好地满足观众的需求。

关键词:大型体育场;音响系统;设计调试;噪声控制IntroductionDesign1. Speakers: The speakers should be installed in strategic locations in the stadium for the best sound coverage.2. Amplifiers: The amplifiers should be powerful enough to power the speakers without any distortion and with minimal background noise.3. Audio Cabling: The audio cabling should be of goodquality and must be securely insulated and grounded to avoid any shock hazards.4. Control Units: Control units such as mixers, pre-amps, and processors should be used to fine-tune the sound and to mix different sound signals.ConstructionThe construction of the sound system should involve the following steps:1. Speaker Installation: All the speakers should be properly installed at their designated locations in the stadium.2. Amplifier Installation: The amplifiers should be securely mounted and should be placed at designated locations.3. Audio Cabling: The audio cables should be laid out according to the plan and should be securely connected to the amplifiers and speakers.4. Control Unit Installation: The control units should be securely mounted and connected to the amplifiers and speakers.1. Sound Check: The sound should be tested to check the sound quality and coverage in the stadium.2. Noise Reduction: Any background noise should be eliminated from the sound system.3. Equalization: The sound should be equalized to achieve the desired sound balance.Management。

专业音响_-_C-MARK__体育馆音响系统方案

专业音响_-_C-MARK__体育馆音响系统方案

体育馆扩声系统解决方案目录一、设计理念二、设计方法三、功能概述四、设备简介五、声场声压图六、电力电源系统要求七、工程保障与服务方案一、设计理念理念:体育馆的固定音响系统的设计是以满足播发各类音乐、广播和比赛语言扩声的使用要求为主,在使用功能上不同于厅堂扩声,也不同于剧场扩声,它有其特殊性,除保证语言的清晰度要高及音质柔和、有大动态范围、声压覆盖要均匀外,还要求设备的功率要大并留有余量,因此我们在方案设计及设备选型上以满足使用的稳定性和可靠性为主,这是我们始终坚持的设计理念和指导思想。

音质优化以音质为设计的核心。

要达到这一目标必须以设备的选用为首要条件,我们在这里所选用的都是高保真产品,并配有先进、合理的系统设计,保证了音质的优化。

先进性该扩声系统采用当今音响技术发展的最新成就以及相应的新产品、新技术、新工艺、所采用的技术和产品代表了当前的发展方向以使整个工程具有国内一流水平。

成熟性所采用的技术和产品应当是成熟的技术和经过考核的产品。

可扩充性一是体育馆根据应用需要扩充功能或提高性能时,本系统能方便地通过添加、扩充、升级等方式来扩大规模或提升功能。

二是随着技术以及文娱活动的发展。

本扩声系统能很方便的进行改进和扩充以适应技术的新需要和多种娱乐的要求。

体育场馆的扩声系统设计包括建声和电声两方面的内容;前者主要是控制混响时间和音质缺陷;后者则要保证馆内有足够的声压级,均匀的声场分布以及不同功能时所要求的声学效果。

两者相辅相成,只有相互密切配合才有可能使合理的投资而获得良好的艺术和音质效果。

二、设计方法由于体育馆需要满足比赛时的裁判语音传声时良好的语言可懂度和播放音乐应有清晰的中高音,除此之外担任扩声的音箱需将整场观众席和比赛场地的声场覆盖均匀,音响设备要能达到音乐的高频明亮、中频有力、低频丰满,音乐的层次分明,场内各处要有合适的响度和均匀度,扩声系统有较高的传声增益为了达到很好的扩声效果因此我们在对音响系统的设计中参考了相关国家标准《中华人民共和国广播电影电视部厅堂扩声系统声学特性指标GYJ25-86》中所规定的音乐/语言兼用扩声系统一级标准。

大型体育场扩声系统解决方案

大型体育场扩声系统解决方案

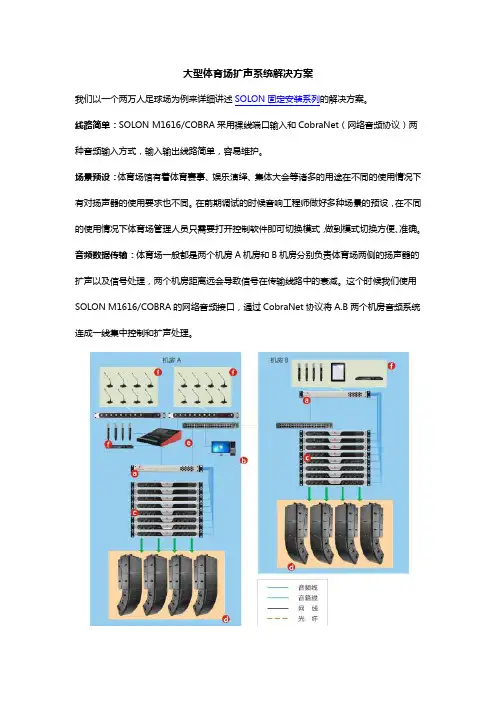

大型体育场扩声系统解决方案
我们以一个两万人足球场为例来详细讲述SOLON固定安装系列的解决方案。

线路简单:SOLON M1616/COBRA采用裸线端口输入和CobraNet(网络音频协议)两种音频输入方式,输入输出线路简单,容易维护。

场景预设:体育场馆有着体育赛事、娱乐演绎、集体大会等诸多的用途在不同的使用情况下有对扬声器的使用要求也不同。

在前期调试的时候音响工程师做好多种场景的预设,在不同的使用情况下体育场管理人员只需要打开控制软件即可切换模式,做到模式切换方便、准确。

音频数据传输:体育场一般都是两个机房A机房和B机房分别负责体育场两侧的扬声器的扩声以及信号处理,两个机房距离远会导致信号在传输线路中的衰减。

这个时候我们使用SOLON M1616/COBRA的网络音频接口,通过CobraNet协议将A.B两个机房音频系统连成一线集中控制和扩声处理。

拓扑图产品清单。

体育场音响系统设计方案及对策及对策

体育场音响系统设计方案及对策及对策

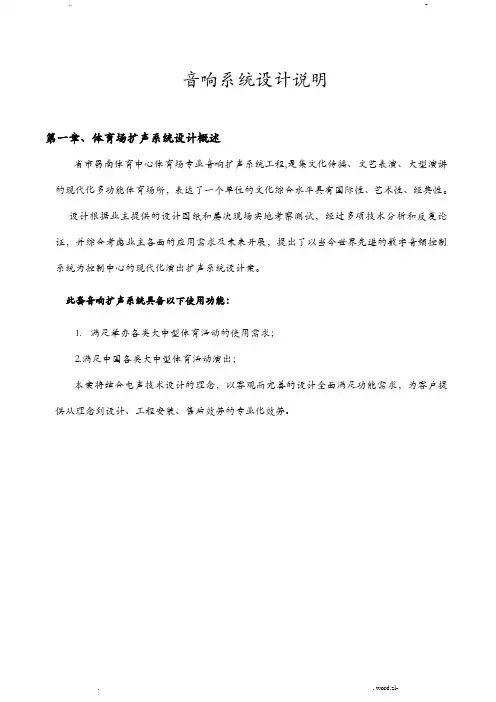

音响系统设计说明第一章、体育场扩声系统设计概述省市昌南体育中心体育场专业音响扩声系统工程,是集文化传播、文艺表演、大型演讲的现代化多功能体育场所,表达了一个单位的文化综合水平具有国际性、艺术性、经典性。

设计根据业主提供的设计图纸和屡次现场实地考察测试,经过多项技术分析和反复论证,并综合考虑业主各面的应用需求及未来开展,提出了以当今世界先进的数字音频控制系统为控制中心的现代化演出扩声系统设计案。

此套音响扩声系统具备以下使用功能:1.满足举办各类大中型体育活动的使用需求;2.满足中国各类大中型体育活动演出;本案将结合电声技术设计的理念,以客观而完善的设计全面满足功能需求,为客户提供从理念到设计、工程安装、售后效劳的专业化效劳。

第二章、多功能厅扩声系统总体设计说明一、设计思想通过对现场实地考察和声场的测试,经过多项技术分析和反复论证,并参考国成功案例的设计案。

综合各面的经历,我们确定活动中心的根本设计理念如下:第一、效劳于“声音艺术〞的扩声系统的核心目标,是实现高质量声音重放和复原。

基于对人听觉生理及心理特性的研究成果,如在观演建筑中让所有观众能获得“自然〞、“真实〞、“优美〞的听觉艺术享受是建筑声学和电声学研究者与设计者所共同关注的问题。

正是我们设计所追求的最终目标,在设计中,充分使用最新声学领域中的研究成果和技术手段,以充分表达现代科技带给人们的更先进的艺术享受。

第二、新技术的应用让系统管理和控制变得更“准确〞与“简单〞,彰显“人性化〞设计。

科技不断进步与开展,新技术层出不穷,供选择配置的设备名目繁多,功能各异,在满足设计要求的前提下,应该使管理者和操作者的工作更简单可靠。

因此,坚持“人性化〞设计是我们的根本设计理念。

第三、系统的设计及设备选型配置,要兼顾体育场专业性要求的根底上充分满足多功能的使用需求。

在满足观众对艺术表现品质、管理操作者对系统的操控要求的同时,从体育场将来的使用出发,对系统的构成、产品的选型配置均应表达出对多种用途的适应性。

体育场馆扩声系统设计方案

体育场馆扩声系统设计方案

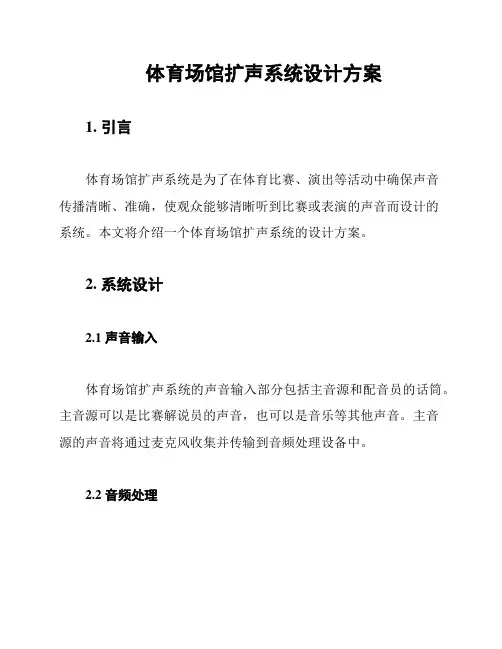

体育场馆扩声系统设计方案1. 引言体育场馆扩声系统是为了在体育比赛、演出等活动中确保声音传播清晰、准确,使观众能够清晰听到比赛或表演的声音而设计的系统。

本文将介绍一个体育场馆扩声系统的设计方案。

2. 系统设计2.1 声音输入体育场馆扩声系统的声音输入部分包括主音源和配音员的话筒。

主音源可以是比赛解说员的声音,也可以是音乐等其他声音。

主音源的声音将通过麦克风收集并传输到音频处理设备中。

2.2 音频处理音频处理设备将对输入的声音进行调节和处理。

这些调节包括音量控制、音色调节、混响效果等。

同时,音频处理设备还应具备抗干扰能力,避免外界噪音对声音传播的影响。

2.3 扩声设备扩声设备是体育场馆扩声系统的核心部分。

它包括扬声器和功放器。

扬声器的数量和位置应根据体育场馆的具体情况进行合理规划,以确保声音能够均匀地传播到各个观众区域。

功放器负责驱动扬声器,以保证声音的清晰度和音质。

2.4 控制系统控制系统用于对扩声系统进行管理和控制。

它包括音频源切换、音量控制、音色调节等功能。

控制系统可以通过物理按键或者遥控设备进行操作,方便使用和管理。

3. 系统优化在设计体育场馆扩声系统时,应考虑以下优化措施:3.1 合理规划扬声器位置根据体育场馆的布局和观众席的位置,合理规划扬声器的位置,以确保声音能够覆盖到每个观众区域,避免盲区和声音变形的问题。

3.2 考虑环境因素体育场馆扩声系统在室内或室外环境中都会应用,因此应考虑环境因素对声音传播的影响。

如室内反射、室外风向等因素都需要进行合理补偿和调整,以保证声音的质量。

3.3 系统维护和更新体育场馆扩声系统应定期进行维护和更新,保证设备的正常运行和提升系统的性能。

特别是对于音频处理设备的软件和固件,应及时更新以保持系统的稳定性和兼容性。

4. 结论通过合理的体育场馆扩声系统设计,能够确保观众在比赛或演出活动中能够清晰听到声音,提升观众的体验和参与感。

设计方案应综合考虑声音输入、音频处理、扩声设备和控制系统等方面,并根据实际情况进行系统的优化和维护。

体育馆音响技术方案

体育馆音响技术方案

体育馆印象技术方案第一章设计依据总体概念XXXX育馆是召开重要会议,举办大型的体育赛事、宣传活动及文艺演出的场所。

扩声系统的设计要充分考虑广场本身的实际使用功能,即要有自己的特色,又要符合科学规律和先进的系统设计思想,按照扩声为主、建声为辅的原则,电声系统设计要与体育馆建筑声学设计紧密配合,使电声与建声完美结合,保证声音良好还原和再现,满足实际使用需要。

本体育馆的扩声系统设计思想、手段和方法要具有先进性和实用性,设备要采用技术含量高、能够体现当前最新科技水平的产品,扩声系统的声学特性指标按照XXXX育馆提供的技术要求,加我们得知的有关数据;并结合我公司以往类似工程的经验,我们确立了本方案的设计思路:(一)设计依据GB/T50314-2000 ——智能建筑设计标准JGJ/T16-92 ——民用建筑电气设计规范GY/T106-92 ——有线电视广播系统技术规范GB3947 ——声学名词术语GB4959 ——厅堂扩声特性测量方法GYJ25 ——厅堂扩声系统声学特性指标SJ2112-82 ——厅堂扩声系统设备互联的优选电气配接值GB/T14218-93 ——电子调光设备性能参数与测试方法GB/T15485 ——语言清晰度指数的计算方法GB6510-86 ——30MHz-1GHz声音和电视信号的电缆分配系统GB50258-96 ——电气装置安装工程施工及验收规范GBJ232-90、92 ——电气装查安装工程施工及验收规范JGJ/T131-2000 体育馆声学设计及测量规范《有关国际体育组织对新建体育设施的要求》(二)设计指导思想系统具备科学合理,性能先进,安全可靠,灵活扩展的原则;其配置的主要设备均为高质量、高性能、高可靠性,经久耐用,且效果好的器材,确保系统的安全运行,并达到设计要求。

严格按照国家和各有关部门颁布的标准,规范为依据,结合使用户的要求,用最佳设计方案体现最高的性能价格比,使本体育馆的功能和指标达到国内同类型体育馆中的先进行列。

体育馆音响系统设计方案

体育馆音响系统设计方案

05
体育馆音响系统安装与调试
安装步骤及注意事项
安装步骤
1. 实地勘测:测量体育馆的尺寸和空间,了解 场馆的结构和环境。
2. 设计方案:根据勘测结果,设计音响系统的 布局和配置。
安装步骤及注意事项
3. 选购设备
选择合适的音响设备, 确保满足系统的需求。
4. 安装设备
按照设计方案,将音响 设备安装在预定的位置 。
01
02
4. 系统配置
根据设计方案,配置音响设备, 如扬声器、功放、调音台等。
03
04
6. 安装调试
根据测试结果进行必要的调整和 优化,确保达到最佳听觉效果。
02
体育馆音响系统需求分析
音响系统功能需求
扩声系统
体育馆需要具备清晰、自然的扩声效果,确 保观众能够听清各种声音,包括赛事解说、
背景音乐等。
体育馆音响系统应具备清晰、悦耳的音质,确保观众能 够享受到良好的听音体验。
音响系统应用环境需求
空间大小与形状
体育馆的空间大小和形状会对音响系统的设 计产生影响,需要根据实际情况进行合理的 设计。
环境噪声
体育馆内的环境噪声也是一个需要考虑的因 素,如观众的嘈杂声、设备运转声等,需要 对音响系统进行合理的噪声处理。
音频算法优化
优化音频算法,降低计算复杂度,提高系统响应速度和稳定性。
音频格式支持
支持多种音频格式,如MP3、WAV、FLAC等,满足不同用户需求 。
音效优化设计
立体声效果
01
通过音效算法处理,实现立体声效果,为用户提供更加逼真的
听觉体验。
音效调节
02
提供多种音效调节选项,用户可以根据个人喜好调整音效风格

“体育场音响系统”解决方案

“体育场音响系统”解决方案

“体育场音响系统”解决方案武汉体育场音响。

某体育中心包括体育场、游泳馆、综合体育馆、训练场以及相应的建筑。

该体育场长289米、宽252米,顶部挑棚最高处44米,可容纳6万名观众。

体育场的扩声系统早期设计除效果器等个别设备外,均采用模拟器材。

此后为了适应未来体育场馆的应用要求,以及为保障投资效益的长期性等原因,对于扩声系统的质量、功能、操控性等方面提出了更高的要求。

同时,随着数字音频技术的迅速发展,世界范围内很多新型体育场馆的建设已经采用了全数字或部分数字的系统基本构架,分布式信号传输与处理的潮流也日趋明显。

而在相关产品的质量、安全性、操控性等方面有了长足的进步的同时,产品价格则有了较大幅度的下降。

在综合考虑到上述多方面因素并参考国内外音频技术的发展情况后,对原系统的模拟构架进行了部分的调整。

新系统随整体工程建设进度逐步实施。

最终完成的系统与原系统最大的区别在于:主要的音频处理部分采用了数字化的媒体矩阵技术并通过Cobranet协议实现了部分信号的数字化传输。

根据有关建筑设计,本扩声系统共设立了主控机房以及副控机房两个控制室,其中主控机房位于二层看台的贵宾包房区域内,在机房内,可以清楚地看见整个场地的情况;而副控机房则位于南区一层看台之下,从机房可直接进入场地。

系统中,所有场地信号输入输出接口(共64路)和电视转播机房、消防控制机房、事务广播机房等其他系统的信号首先进入副控机房,通过跳线盘切换后,可以传送32路模拟信号以及12路数字信号(通过一条CAT5线缆以Cobranet协议方式传输)至主控制室。

主控制室内同时设有三磁头录音机、CD唱机、DAT录音机以及无线话筒系统等音源设备,它们和副控制室传来的场地信号经调音台混合处理后进入媒体矩阵,在矩阵内进行诸如均衡、压缩、限制、分频、电平设定、优先级别设定以及矩阵分配后,送入位于本机房内的相应的功率放大器,从而推动不同组别的扬声器进行扩声。

同时主控机房可传输32路模拟信号以及12路数字信号(通过同一条CAT5线缆以Cobornet协议方式传输)至副控制机房,而后再传送至场地输出接口以及电视转播机房、新闻中心等场所的输出接口。

体育场音响系统解决方案

体育场音响系统解决方案

体育场音响系统解决方案体育馆扩声系统的质量属于上等水平,其综合音响效果完全满足足篮球比赛及其他体育比赛的要求。

重放音乐时,音响宏伟、悠扬动听;讲话时,声音嘹亮、清晰。

由于体育馆内的最大平面面积约为6300m2,高约25m。

除去观众席所占空间,内腔空间在8000m2以上。

在这样的空间内,主音箱组吊装在距篮球场约16~18m 处,音箱到最远的观众席距离约有49m。

因在理想条件下,声压级(SPL)随距离增加而减少的关系(见表1),以及声压级随输出功率增加而增加的关系(见表2)。

可计算出,直达声距离声源49m处的声压将有33dB的衰减。

如果要使最远的观众能听到102dB声压级的声音,单只音箱的最大SPL要不低于135dB。

表1声压级随距离增加而减少(现对于1m,圆形辐射)表2声压级随输出距离增加而增加(相对于1m,圆形辐射)高频音箱构成,再配3只CO-DA BMS SW18超低音音箱,组成主音箱阵列。

TT340音箱是CODA BMS的顶级高品质新技术产品,它的高频单元2英寸高功率同轴压缩驱动器(BMS 4590)是专利产品,美国专利号#5 862 928、欧洲专利号#07932 16。

这种驱动器核心技术是,在一个同轴压缩驱动器里具有两个子驱动器,每个子驱动器覆盖一段较窄的频段范围。

这种分段驱动结构,可使驱动器功率容量增加,因而提高了动态,大大价低了失真。

TT340音箱的特性非常优良灵敏度为112dB(1W/1M),频率响为140Hz~21kHz,指向性水平覆盖60°垂直覆盖30°,最大声压级141dB。

SW18超低音音箱,灵敏度98dB(1W/1M),频率响应38~200Hz,最大声压级1332dB。

6只TT340和3只SW18组合成主音箱阵列,综合功率大、频率响应宽,且失真非常低,是体育馆用音箱的最佳组合。

经计算,篮球中心体育馆内6只TT340音箱的方向性,其总的水平覆盖可达到360°,调整音箱的方位,使它们正好覆盖所有听众面。

运动场音响系统设计方案

运动场音响系统设计方案

体育馆设计方案体育场主要用于体育比赛和集会,其音响系统要求主要包括:入场式、团体操、足球比赛的现场解说等。

同时要考虑到今后各类体育比赛的功能要求,还要兼顾文艺演出,在足球场弱电系统中,有着非常重要的地位。

体育场的特点是一个开放的空间,场地大,观众多,环境干扰和观众发出的噪声大,要求扩声系统在观众席有足够的声压级,足够的声音动态范围:较高的语言清晰度:声音清晰、明亮自然;良好的传声增益:均匀分布的声场:足球场各个位置声音涵盖均匀;一致的传输频率特性:场地各个位置声音特性一致。

为了让观众听清场中比赛时裁判等发出的信息,要求系统有比较好的传声增益。

一般体育厂呈马鞍形,周围观众席高,比赛场地低,常通过悬挂在挑蓬下进行分区扩声,利用扬声器系统的指向特性保证观众席有足够的声压级和好的语言清晰度(为了掩蔽噪声的影响,一般要求声压在100dB 左右)。

对于挑台下的座位可以采用补充音箱,消除死角。

为了节省放大器的功率,常选用灵敏度较高的音箱。

系统扩展,场地内辐射多种音频信号的输入输出接口和多种保护措施,可以输出多路通道的音频信号,满足流动扩声系统、广播电视转播输出、大屏幕系统、检录呼叫系统、新闻发布区域以及背景广播系统的连接。

系统保护,为防止系统设备在使用过程中的安全性和可靠性,尤其在意外情况发生时,更可以保护设备不受损坏。

主要设备包括:系统信号限幅设置、话筒反馈抑制、配备专用音频隔离变压器以及电源净化系统一、设计目标运动场音响系统主要是进行声音扩声,兼顾音乐和其它影音资料音频信号的传播,在设计时重点考虑扬声器的声场声压的均匀度和声音的清晰度。

二、环境要求1.运动场单独设立音控室,音控室设于运动场看台一楼。

2.运动场为开放式结构,要考虑音响防水、防潮、防损等问题。

三、设计方法根据室外的安排及使用功能的定位我们采用了集中扩声,这样即可以满足场地的声场声压的均匀度,在满足声压要求的情况下结合使用的建议,我们设计的音箱是操场平时演出用,根据国家室外扩声系统设计的声学特性指标标准,在空场稳态准峰值状态下的最大声压级:1.语言扩声系统一级标准要大于或等于90dB;2.声场不均匀度做到信号频率在1.0KHz和4.0KHz时测量小于或等于8dB;3.传声增益在125Hz-4.0KHz的平均值要大于或等于-8db以上为国家标准,我们设计的音频扩声系统达到和超过国家规定的标准,以体现系统的优越性能。

体育场音响系统设计方案和对策

体育场音响系统设计方案和对策

音响系统设计说明第一章、体育场扩声系统设计概述江西省南昌市昌南体育中心体育场专业音响扩声系统项目,是集文化传播、文艺表演、大型演讲的现代化多功能体育场所,体现了一个单位的文化综合水平具有国际性、艺术性、经典性。

设计方根据业主提供的设计图纸和多次现场实地考察测试,经过多项技术分析和反复论证,并综合考虑业主各方面的应用需求及未来发展,提出了以当今世界先进的数字音频控制系统为控制中心的现代化演出扩声系统设计方案。

此套音响扩声系统具备以下使用功能:1.满足举办各类大中型体育活动的使用需求;2.满足中国各类大中型体育活动演出;本方案将结合电声技术设计的理念,以客观而完善的设计全面满足功能需求,为客户提供从理念到设计、工程安装、售后服务的专业化服务。

第二章、多功能厅扩声系统总体设计说明一、设计思想通过对现场实地考察和声场的测试,经过多项技术分析和反复论证,并参考国内成功案例的设计方案。

综合各方面的经验,我们确定活动中心的基本设计理念如下:第一、服务于“声音艺术”的扩声系统的核心目标,是实现高质量声音重放和还原。

基于对人听觉生理及心理特性的研究成果,如何在观演建筑中让所有观众能获得“自然”、“真实”、“优美”的听觉艺术享受是建筑声学和电声学研究者与设计者所共同关注的问题。

正是我们设计所追求的最终目标,在设计中,充分使用最新声学领域中的研究成果和技术手段,以充分体现现代科技带给人们的更先进的艺术享受。

第二、新技术的应用让系统管理和控制变得更“精确”与“简单”,彰显“人性化”设计。

科技不断进步与发展,新技术层出不穷,供选择配置的设备名目繁多,功能各异,在满足设计要求的前提下,应该使管理者和操作者的工作更简单可靠。

因此,坚持“人性化”设计是我们的基本设计理念。

第三、系统的设计及设备选型配置,要兼顾体育场专业性要求的基础上充分满足多功能的使用需求。

在满足观众对艺术表现品质、管理操作者对系统的操控要求的同时,从体育场将来的使用出发,对系统的构成、产品的选型配置均应体现出对多种用途的适应性。

体育馆音响系统设计方案

体育馆音响系统设计方案

体育馆音响系统设计方案一. 设计概念体育馆的音响系统的设计是以满足播发各类音乐、广播和比赛语言扩声的使用要求为主,其次是承接一些大型文艺演出活动,在使用功能上不同于厅堂扩声,也不同于剧场扩声,它有其特殊性,除保证语言的清晰度要高及音质柔和、声压覆盖要均匀外,还要求设备的功率要大并留有余量,因此我们在方案设计及设备选型上以满足使用的稳定性和可靠性为主,这是我们始终坚持的设计理念和指导思想。

二、设计思想1、音质优化:以音质为设计的核心。

要达到这一目标必须以设备的选用为首要条件,我们在这里所选用的都是高保真产品,并配有先进、合理的系统设计,保证了音质的优化。

2、先进性:在科技飞速发展的今天,电声技术的发展日新月异,电声系统设备的更新换代更不能同日而语;目前正处于模拟设备与数字设备交替发展的时期,新技术与新设备不断出现。

为了使系统设计方案更加完善,音质效果更加完美,在作扩声系统设计时,其方案在保证实用性的同时,还必须要有一定的远瞻性。

3、可靠性:系统必须能可靠地运行。

在这里我们应用技术成熟可靠的产品,并预留了更多的功率储备。

三、设计方法我们在对音响系统的设计中参考了相关国家标准—《中华人民共和国体育场馆声学设计及测量规程JGJ/T131-2000》中所规定的一级标准。

为了达到并超过相关国家标准的技术指标,我们借助先进的计算机声场模拟软件EASE 3.0根据体育场的实际尺寸对音响系统的扩声效果进行了模拟计算。

EASE3.0声场模拟软件是由德国ADA声学设计公司研制开发的,已经得到广泛推广和应用。

EASE声学模拟软件可调用(借助)AU-TOCAD建立三维空间模型,进行设计、编辑和方案修改;利用其内置的可听化模拟软件模块,使用模拟计算的脉冲响应与音乐信号,通过外耳传输函数,使设计师能够听到实际的音响效果,以便修改。

根据我们以往的经验和通过声场模拟的结果,我们确定了采用半集中式安装方式的音箱布局。

本扩声系统应具备的功能如下:1)满足举行体育比赛扩声功能。

体育馆灯光音响舞台机械技术方案

体育馆灯光音响舞台机械技术方案

第四章技术方案一.系统配置方案说明1、工程概况:长安大学体育馆是召开重要会议,举办篮球、排球、乒乓球、羽毛球等体育赛事、宣传活动及文艺演出的场所。

扩声系统的设计要充分考虑广场本身的实际使用功能,即要有自己的特色,又要符合科学规律和先进的系统设计思想,按照扩声为主、建声为辅的原则,电声系统设计要与体育馆建筑声学设计紧密配合,使电声与建声完美结合,保证声音良好还原和再现,满足实际使用需要。

本体育馆的扩声系统设计思想、手段和方法要具有先进性和实用性,设备要采用技术含量高、能够体现当前最新水平的产品,扩声系统的声学特性指标按照长安大学育馆提供的技术要求,加我们得知的有关数据;并结合我以往类似工程的经验,我们可以确定合理有效的设计思路。

2、馆场照明技术要求:1.主要技术参数:水平照度(场地地面):1500Lx垂直照度(主摄像机方向):1000Lx水平照度均匀度:U1=Emin / Emax > 0.5U2=Emin / Eave > 0.6 垂直照度均匀度:U1=Emin / Emax > 0.4U2=Emin / Eave > 0.5 光源色温: 6000K > Tk ≥ 4000K显色指数: Ra ≥ 85观众席水平照度:375Lx观众席垂直照度:250Lx贵宾席水平照度:750Lx贵宾席垂直照度:500Lx眩光限制质量等级:眩光指数<50光源使用寿命:≥6000小时2.设计思路:2.1照度标准:现行国家规范及国家体委的相关标准对各种运动场地的照度指标均有相关的要求,这取决于每种体育项目的特点、所需要的运动空间及运动速度,同时还要考虑使用者的比赛规格和技术难度等因素。

现代体育馆还要充分考虑彩色电视转播的技术要求。

按国标要求,正式比赛时不同的运动项目的照度范围为350~1000Lx。

本馆提出的照度标准略高于国家标准,这是基于以下两点考虑:(1)满足重大比赛的彩色电视转播的要求;电视摄像机需要的最佳垂直照度为800~1000Lx。

操场音响系统方案

操场音响系统方案

操场音响系统方案操场是学校中重要的集会和活动场所之一,音响系统在操场上的安装可以提供良好的音频体验,并有效地传达信息和指示。

本文将介绍一个适用于操场的音响系统方案,旨在为学校提供一个高质量的音频解决方案,并满足广泛的需求。

1. 操场音响系统的设计与规划在设计操场音响系统时,我们需要考虑操场的面积、人流量和环境因素等因素。

下面是一个操场音响系统的典型规划设计步骤:1.1. 定义需求:首先,我们需要确定操场音响系统的主要用途。

例如,是否用于集会、活动、体育比赛等,以确保系统符合实际需求。

1.2. 测量操场面积:准确测量操场的面积是设计音响系统的基础。

根据操场的大小,我们可以确定需要多少个音响扬声器以及它们的布置位置。

1.3. 考虑环境因素:操场通常是一个室外环境,我们需要考虑风、雨、日照和其他环境因素对音响系统的影响。

选择防水、防风、耐用的音响设备是至关重要的。

1.4. 考虑人流量:根据操场上的预计人流量,我们需要选择适当的音响功率和扬声器数量,以确保每个人都能听到清晰的声音。

2. 扬声器布置方案操场音响系统的扬声器布置和位置对于放大声音的覆盖范围和均匀分布非常重要。

以下是几种常见的扬声器布置方案:2.1. 单一点源布置:这是最常见的扬声器布置方案,其中一个或多个扬声器安装在操场的中心位置。

这种布置方式可以提供较大的音频投射范围,但对于大面积的操场可能不够均匀。

2.2. 线性阵列布置:在操场的两侧或四周安装多个扬声器,形成线性阵列。

这种布置方式可以提供更均匀的声音分布,适用于较大的操场。

2.3. 分散布置:将多个小功率扬声器分散布置在操场的不同角落,以确保声音在整个操场上均匀分布。

这种布置方式适用于小型操场或需要覆盖多个区域的场所。

3. 控制和管理系统操场音响系统需要一个可靠的控制和管理系统,以便调整音量、选择输入源和设置时间表等功能。

以下是一些常见的控制和管理系统:3.1. 中央控制台:中央控制台是控制音响系统的主要工具。

运动场音响设计方案

运动场音响设计方案

运动场音响设计方案随着体育活动的普及和大型赛事的举办,运动场的音响系统变得越来越重要。

一个好的音响设计方案可以为观众提供良好的听觉体验,增强比赛的氛围,并确保重要信息的传达。

本文将详细探讨运动场音响设计方案的要点和需要考虑的因素。

1. 基础设施准备在开始设计之前,需要对运动场的基础设施进行评估。

这包括场地大小、形状、观众席位的分布等。

了解这些信息可以帮助我们确定音响系统的布局和功率需求。

2. 声音传播模型在运动场内,声音的传播是一个重要的考虑因素。

根据场地的形状和材料,我们可以使用声学模型来模拟声音传播的情况。

这可以帮助我们确定合适的音响位置,以确保声音能够均匀地传播到观众席位的每个角落。

3. 音响系统布局考虑到运动场的特殊需求,我们建议采用分布式音响系统布局。

这意味着将扬声器分布在整个场地,以确保声音的均匀覆盖。

我们可以根据声音传播模型的结果,选择适当的扬声器数量和位置。

4. 扬声器选择在选择扬声器时,需要考虑音质、功率、覆盖范围和耐用性等因素。

由于运动场通常是开放的环境,扬声器应具备抗风、防水和耐候等特性。

同时,扬声器的功率应根据场地的大小和观众席位的数量来确定,以确保声音足够大且清晰可听。

5. 音频处理设备为了提供更好的音质和控制,音频处理设备是不可忽视的一部分。

它们可以帮助调整音频信号的均衡、增益和延迟等参数,以适应不同的环境需求。

常用的音频处理设备包括均衡器、压限器、混音器等。

6. 控制系统一个运动场音响系统的控制是至关重要的。

它应该具备方便操作、灵活性和可靠性等特点。

通过一个易于使用的控制界面,操作人员可以调整音量、切换音源和控制音频处理设备等。

7. 安全考虑在设计和安装音响系统时,安全是一个重要的因素。

所有设备应符合安全标准,并确保其正常工作不会对观众和工作人员造成任何伤害。

此外,防雷和防火措施也应该在设计中考虑进去。

综上所述,一个成功的运动场音响设计方案需要综合考虑基础设施准备、声音传播模型、音响系统布局、扬声器选择、音频处理设备、控制系统和安全考虑等方面的因素。

体育场音响系统设计方案和对策

体育场音响系统设计方案和对策

音响系统设计说明第一章、体育场扩声系统设计概述江西省南昌市昌南体育中心体育场专业音响扩声系统项目,是集文化传播、文艺表演、大型演讲的现代化多功能体育场所,体现了一个单位的文化综合水平具有国际性、艺术性、经典性。

设计方根据业主提供的设计图纸和多次现场实地考察测试,经过多项技术分析和反复论证,并综合考虑业主各方面的应用需求及未来发展,提出了以当今世界先进的数字音频控制系统为控制中心的现代化演出扩声系统设计方案。

此套音响扩声系统具备以下使用功能:1•满足举办各类大中型体育活动的使用需求;2. 满足中国各类大中型体育活动演出;本方案将结合电声技术设计的理念,以客观而完善的设计全面满足功能需求,为客户提供从理念到设计、工程安装、售后服务的专业化服务。

第二章、多功能厅扩声系统总体设计说明一、设计思想通过对现场实地考察和声场的测试,经过多项技术分析和反复论证,并参考国内成功案例的设计方案。

综合各方面的经验,我们确定活动中心的基本设计理念如下:第一、服务于“声音艺术”的扩声系统的核心目标,是实现高质量声音重放和还原。

基于对人听觉生理及心理特性的研究成果,如何在观演建筑中让所有观众能获得“自然”、“真实”、“优美”的听觉艺术享受是建筑声学和电声学研究者与设计者所共同关注的问题。

正是我们设计所追求的最终目标,在设计中,充分使用最新声学领域中的研究成果和技术手段,以充分体现现代科技带给人们的更先进的艺术享受。

第二、新技术的应用让系统管理和控制变得更“精确”与“简单”,彰显“人性化”设计。

科技不断进步与发展,新技术层出不穷,供选择配置的设备名目繁多,功能各异,在满足设计要求的前提下,应该使管理者和操作者的工作更简单可靠。

因此,坚持“人性化”设计是我们的基本设计理念。

第三、系统的设计及设备选型配置,要兼顾体育场专业性要求的基础上充分满足多功能的使用需求。

在满足观众对艺术表现品质、管理操作者对系统的操控要求的同时,从体育场将来的使用出发,对系统的构成、产品的选型配置均应体现出对多种用途的适应性。

体育场音响系统解决方案

体育场音响系统解决方案

体育场音响系统解决方案
在考虑技术实施的同时,还须考虑安全、财务以及保修等问题
1.需求分析
因此,在设计体育场音响系统时,应考虑体育场的规模和人数、体育场空间的特点、噪声控制要求、设备使用环境等因素,并根据客户的要求确定所需的声学效果,来选择最合适的音响设备,以满足不同类型的体育场对声音的需求。

2.系统设计
(1)系统组成
a.声源:可以根据体育场的实际情况选择CD机、麦克风、话筒等不同的声源设备。

b.传输系统:主要由各种类型的线缆连接装置构成,可以满足体育场电视系统各种设备之间的传输需求。

体育馆扩声系解决方案

体育馆扩声系解决方案

报告厅、会议室、体育馆音响扩声系统设计说明一、概述音响设计内容包括:1、500人报告厅音响系统;2、200人报告厅音响系统;3、体育馆音响系统;二、500人报告厅2.1.项目概况:报告厅长约23米,宽约24米,高度约4.5米,面积约550平米,阶梯式房间。

2.2.设计依据《厅堂、体育场馆扩声系统设计规范》(GB28049-2011)《厅堂扩声系统声学特性指标》(GYJ25—86)《厅堂扩声特性测量方法》(GB4959—85)《会议系统电及音频性能要求》(GBJ76—84)《声系统设备互连用连接器的应用》(GB/T14197—93)《客观评价厅堂语言可懂度的RASTI法》(GB/T14476—93)《厅堂混响时间测量规范》(GBJ76—84)《民用建筑电器设计规范》(JGJ/T16—92)2.3声学设计:500人报告厅作为学院内中型会议发言、报告等语言扩声为主,兼顾文娱活动的重要场所。

需提出合理的声学设计方案,保证清晰度,不能有声学缺陷,满足语言扩声的要求,电声系统需保证均匀的声场分布。

2.4.系统设备器材选用原则:可靠性:系统应具有长期稳定工作能力,选用设备均应符合国家的或国际的有关标准,而且是全新的未使用过的产品,均有合格证、质保书、产地证明、测试资料等质量保证依据。

实用性:扩声系统必须满足技术指标和功能要求,具有可实现性,操作方便,维护容易。

先进性:在满足实用性,可靠性的前提下,应是先进的系统,主要设备应采用和著名品牌的产品,系统的设计应采用先进的设计手段和理念。

一致性:系统必须具有较高的性价比,实用不夸张,高档而不奢侈。

2.5.接地要求:保证系统需良好接地,应符合安全要求,避免交流声,应用基础接地其接地电阻小于1欧姆,单独接地装置接地,其接地电阻小于4欧姆。

供货方可提出具体要求。

2.6.系统说明扩声系统:必须在确认建声满足要求的大前提下,才可进行电声声场的设计工作。

通常情况下,声场设计按照会议室结构类型来进行音箱选型和分布形式的设计。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

体育场音响系统解决方案
体育馆扩声系统的质量属于上等水平,其综合音响效果完全满足足篮球比赛及其他体育比赛的要求。

重放音乐时,音响宏伟、悠扬动听;讲话时,声音嘹亮、清晰。

由于体育馆内的最大平面面积约为6300m2,高约25m。

除去观众席所占空间,内腔空间在8000m2以上。

在这样的空间内,主音箱组吊装在距篮球场约16~18m 处,音箱到最远的观众席距离约有49m。

因在理想条件下,声压级(SPL)随距离增加而减少的关系(见表1),以及声压级随输出功率增加而增加的关系(见表2)。

可计算出,直达声距离声源49m处的声压将有33dB的衰减。

如果要使最远的观众能听到102dB声压级的声音,单只音箱的最大SPL要不低于135dB。

表1声压级随距离增加而减少(现对于1m,圆形辐射)
表2声压级随输出距离增加而增加(相对于1m,圆形辐射)
高频音箱构成,再配3只CO-DA BMS SW18超低音音箱,组成主音箱阵列。

TT340音箱是CODA BMS的顶级高品质新技术产品,它的高频单元2英寸高功率同轴压缩驱动器(BMS 4590)是专利产品,美国专利号#5 862 928、欧洲专利号#07932 16。

这种驱动器核心技术是,在一个同轴压缩驱动器里具有两个子驱动器,每个子驱动器覆盖一段较窄的频段范围。

这种分段驱动结构,可使驱动器功率容量增加,因而提高了动态,大大价低了失真。

TT340音箱的特性非常优良灵敏度为112dB(1W/1M),频率响为
140Hz~21kHz,指向性水平覆盖60°垂直覆盖30°,最大声压级141dB。

SW18超低音音箱,灵敏度98dB(1W/1M),频率响应38~200Hz,最大声压级1332dB。

6只TT340和3只SW18组合成主音箱阵列,综合功率大、频率响应宽,且失真非常低,是体育馆用音箱的最佳组合。

经计算,篮球中心体育馆内6只TT340音箱的方向性,其总的水平覆盖可达到360°,调整音箱的方位,使它们正好覆盖所有听众面。

以使距离吊装主音箱最远的观众能听到总声压级为102dB的声音,比且留在一定的峰值储备。

音响系统中与音箱配套的DC26型的数字式管理控制器,以功能强劲的数字信号音频处理器为基础,结合40bit内部数据路径,保证动态范围超过110dB,且有非常纯净的超级音频质量。

DC26具有两路电子平衡输入,每一个都有可调增益控制,可变基本延迟。

有六路电子平衡输出,源阻抗小于600,每一输出都有可调增益控制,可变的延迟,高和低通滤波器,五段全参数均衡,极性切换和限幅器。

DC26可配置成5种分频方式,体育馆扩声系统采用的是2×3方式。

馈送输入信息号A到输出的
1、2和3,分别是低、中和高频段;馈送输入信号B到输出的4、5和6,分别是低、中和高频段。

这种方式可用于立体声工作。

但在本体育馆中,音箱阵列实际上对听众来说,基本上构成点声源形式。

采用立体声工作方式,不仅出不来立体声效果,反而带来声音的互相干扰。

所以,这里采用单声方式,只用DC26的一个输入端。

设计时。

采用EASE音响工程设计软件,仔细调整各中高音频的覆盖角度,使它们分别准备地辐射各自的覆盖区,最后使整个听众席的声场达到均匀分布,且有足够的声压级。

不难看出,只要将主音箱阵列中的每只音箱方位调整合适,就可使声场足够均匀。

4kHz声音时,各听众面上的总声压级分布,改变不同频率还可画出相应的声压分布,频率越低声压分布越均匀。

用EASE音响工程软件设计出来的声压分布,依赖于特定的厅堂混响时间,而混响时间又由厅堂空间的体积、形状和表现材料来决定。

所以,厅内音响效果不仅决定于放音设备的优良与否,还与厅堂的混响时间或厅堂的体积、形态和表面装饰材料有密切关系。

为了使音箱的优良性能够很好的发挥出来,选用了当前世界上最知名的MC2品牌数字控制功率放大器,其中MC1250和MC650具有多种安全保护功能,且操作容易,是一种超高质量的专业功率放大器。

它的性能可与最好的高保真功率放大器相媲美,只是功率大的多而已。

MC1250/650独特的电流驱动级,以及超范围的低音动态,保证非常精确的与自然声广泛一致的瞬态特性。

其内部有经过考验的微处理器保证这些特性,在温度和负载的较宽范围内,维持不变。

为了保证系统的高音质性能,对系统的每个环节,如分配增益、均衡、压限、延迟和降噪等,都进行了精确的调整。

还选用了瑞士NEUTRIK跳线盘(赛孔板)和时序控制电源,使系统具有优良的可靠性和使用方便性。

系统中的调音台选用德国MITEC PER32型,它是一种模块式的实力型调音台,输入输出数量多、功能齐全,特别具有8编组、静音功能和两对立体声输出。

还可以选择与这种调音台相适应的各种模块,如:动态处理模块、输入输出矩阵模块等,以便进一步扩大调音台的应用范围。

这种调音台广泛应用于大中型比赛场馆、剧场、多功能厅和流动演出系统中。

首钢篮球体育馆扩声系统安装调试时,我们用美国TerraSonde公司ATB-Plus UK多功能分析仪,在空场条件下,进行了实际测试。

测试结果如下:
(1)体育馆的混响时间
lkHz时1.8秒;0.5kHz时3.8秒。

因为空场条件下测量的数据,所以有些偏高。

实际上当当体育馆坐满观众时,由于体的呼吸能力,混响时间还会有所减小。

(2)总声压级及其分布
所谓总声压级指的是通过扩声系统放送粉红色噪声,用分析仪的声级计功能,且选择A计权进行测试。

表3列出测试结果,其中测量位置“A、B、——、H”表示测量时多功能分析仪的传声器处在的位置,这些位置分布在观众席不同的座位上。

可见,不同位置声压级的分布是比较均匀的。

表3体育馆观众席压声级
利用ABT-Plus UK多功能分析仪的实时频谱分析功能,对体育馆扩声系统所放出的粉红色噪声声场,用1/12倍频程带宽,进行实时频谱分析,并将结果储存在分析以内。

事后与电脑对接打印出来。

实测图表明,首钢篮球中心体育馆的声频频率响应特性非常优良,能够达到标准GYJ25-86“厅堂扩声系统声学特性指标”中音乐扩声系统一级的要求。
