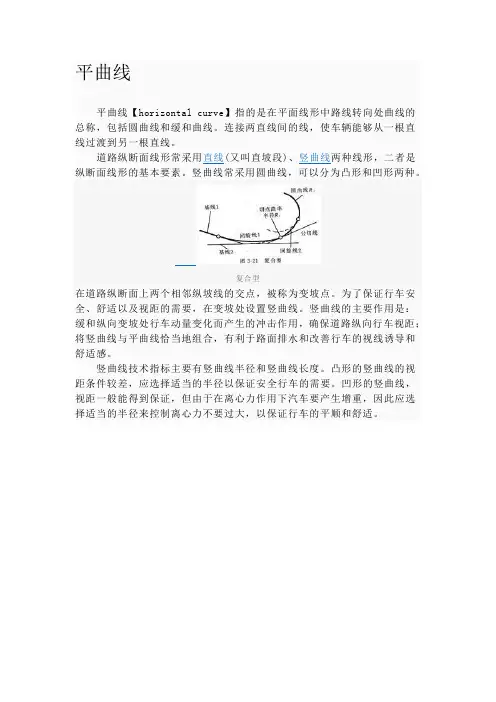

平曲线【horizontal curve】指的是在平面线形中路线转向处曲线的总称，包括圆曲线和缓和曲线。
连接两直线间的线，使车辆能够从一根直线过渡到另一根直线。
道路纵断面线形常采用直线(又叫直坡段)、竖曲线两种线形，二者是纵断面线形的基本要素。
竖曲线常采用圆曲线，可以分为凸形和凹形两种。
复合型
在道路纵断面上两个相邻纵坡线的交点，被称为变坡点。
为了保证行车安全、舒适以及视距的需要，在变坡处设置竖曲线。
竖曲线的主要作用是：缓和纵向变坡处行车动量变化而产生的冲击作用，确保道路纵向行车视距；将竖曲线与平曲线恰当地组合，有利于路面排水和改善行车的视线诱导和舒适感。
竖曲线技术指标主要有竖曲线半径和竖曲线长度。
凸形的竖曲线的视距条件较差，应选择适当的半径以保证安全行车的需要。
凹形的竖曲线，视距一般能得到保证，但由于在离心力作用下汽车要产生增重，因此应选择适当的半径来控制离心力不要过大，以保证行车的平顺和舒适。
