马蹬钢筋任何布置,尺寸

合集下载

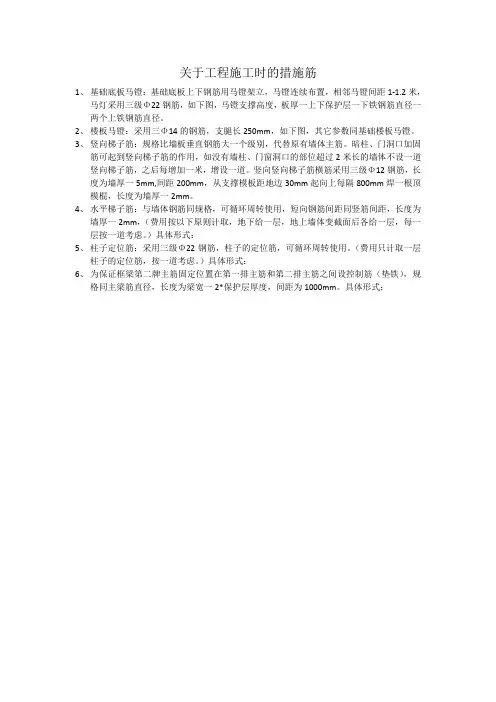

关于工程施工时的措施筋

关于工程施工时的措施筋

关于工程施工时的措施筋
1、基础底板马镫:基础底板上下钢筋用马镫架立,马镫连续布置,相邻马镫间距1-1.2米,
马灯采用三级Φ22钢筋,如下图,马镫支撑高度,板厚一上下保护层一下铁钢筋直径一两个上铁钢筋直径。

2、楼板马镫:采用三Φ14的钢筋,支腿长250mm,如下图,其它参数同基础楼板马镫。

3、竖向梯子筋:规格比墙板垂直钢筋大一个级别,代替原有墙体主筋。

暗柱、门洞口加固
筋可起到竖向梯子筋的作用,如没有墙柱、门窗洞口的部位超过2米长的墙体不设一道竖向梯子筋,之后每增加一米,增设一道。

竖向竖向梯子筋横筋采用三级Φ12钢筋,长度为墙厚一5mm,间距200mm,从支撑模板距地边30mm起向上每隔800mm焊一根顶模棍,长度为墙厚一2mm。

4、水平梯子筋:与墙体钢筋同规格,可循环周转使用,短向钢筋间距同竖筋间距,长度为
墙厚一2mm,(费用按以下原则计取,地下给一层,地上墙体变截面后各给一层,每一层按一道考虑。

)具体形式:
5、柱子定位筋:采用三级Φ22钢筋,柱子的定位筋,可循环周转使用。

(费用只计取一层
柱子的定位筋,按一道考虑。

)具体形式:
6、为保证框梁第二牌主筋固定位置在第一排主筋和第二排主筋之间设控制筋(垫铁),规
格同主梁筋直径,长度为梁宽一2*保护层厚度,间距为1000mm。

具体形式:。

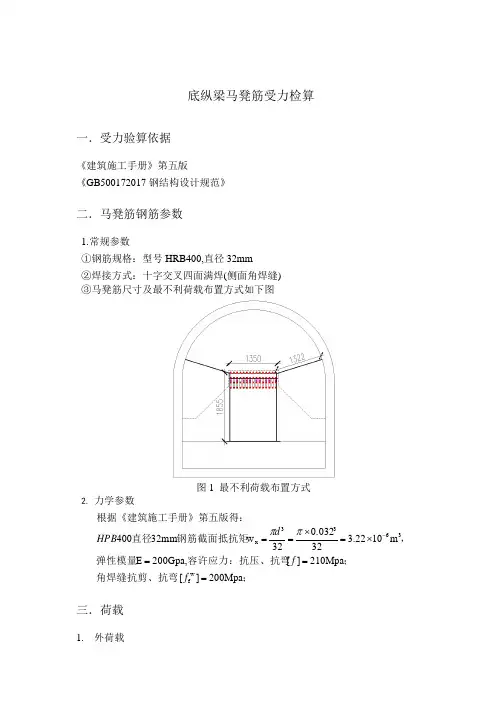

底纵梁马凳筋受力验算

底纵梁马凳筋受力验算

;角焊缝抗剪、抗弯;容许应力:抗压、抗弯弹性模量,钢筋截面抵抗矩直径00Mpa 2][ 210Mpa ][200Gpa,E m 1022.3320.03232w mm 32400w f 3633x ===⨯=⨯==-f f d HPB ππ底纵梁马凳筋受力检算一.受力验算依据《建筑施工手册》第五版《GB500172017钢结构设计规范》二.马凳筋钢筋参数1. 常规参数①钢筋规格:型号HRB400,直径32mm ②焊接方式:十字交叉四面满焊(侧面角焊缝) ③马凳筋尺寸及最不利荷载布置方式如下图图1 最不利荷载布置方式2. 力学参数根据《建筑施工手册》第五版得:三.荷载1. 外荷载荷载按图2方式布置,上铁上层主筋15根,下层60根,每根每延米63.1N/m,上层15个点荷载158N,下层15个点荷载632N。

2.自重荷载本结构内力采用有限元软件ANSYS计算,自重荷载软件自行计算。

四.计算模型及内力结果图2 马镫筋主结构模型图图3 马镫筋主结构弯矩图图4马镫筋主结构剪力图图5马镫筋主结构变形图由内力图并结合节点内力表(内容太多未列出)得:最大弯矩位于下层筋跨中正弯矩m N M ⋅=470max ; 最大剪力N V 7064=。

五. 强度验算1. 钢筋受弯强度验算在主平面内受弯的钢筋构件,其受弯强度应按下式计算 式中M —同一截面处的弯矩;W —净截面抵抗矩;][f —钢筋的抗弯强度设计值。

MPa f MPa W M 102][146103.224706=<=⨯==-σ,满足条件。

2. 焊缝强度验算在通过焊缝形心的拉力、压力或剪力下:][w f we f f l h V≤=τ 式(4-2) 式中 V —计算截面沿焊缝作用的剪力; e h —角焊缝得计算厚度; w l —角焊缝得计算长度;][w f f —角焊缝的抗剪强度设计值。

pa 200][pa 14105.0001.07064M f M l h V w f w e f =≤=⨯==τ 六.结论经上述验算,底纵梁马凳筋在最大荷载、最不利布置的情况下: ①钢筋②焊缝][f W M≤,满足要求。

钢筋马镫签证

钢筋马镫签证
工程签证中铁建设集团有限公司天津分公司







致:xxxxxxxxxx
本工程地下车库基础筏板、集水坑、车库顶板、以及后浇带处底板、顶板,均使用钢筋马镫。车库筏基底板或集水坑基础上层钢筋绑扎时按设计要求采用三级钢Ф25~32钢筋制作马凳,横向排距为@1000,纵向为马镫相互搭接300布置,高度为h=筏板厚度-3个主筋直径;主楼核心筒筏板钢筋马镫采用三级钢Ф28钢筋制作马凳,横向间距为@1000,纵向为马镫相互搭接300布置,高度为h=筏板厚度-3个主筋直径;顶板处钢筋马镫采用三级钢不小于Ф16钢筋制作马凳,横向间距为@1000,起步为150且每边不少于两排以保证保护层厚度,纵向为马镫相互搭接300布置,高度为h=筏板厚度-3个主筋直径;筏板、顶板后浇带处钢筋马镫采用三级钢Ф16钢筋制作马凳,沿后浇带外侧两边放置两排,且相互搭接300布置。
上述内容请贵方予以签证。
施工单位项目负责人:
总监理工程师
甲方工程师
工程部经理
甲方预算员
预算部经理
附:本签证单一式四份,建设单位、监理单位、施工单位各一份。

马镫筋尺寸设置要求以及使用规范【最新版】

马镫筋尺寸设置要求以及使用规范【最新版】

马镫筋尺寸设置要求以及使用规范【最新版】马镫筋是指马镫上的连接装置,它的尺寸设置和使用规范对于骑马人的安全和舒适非常重要。

本文档将介绍马镫筋尺寸设置要求和使用规范的最新版。

1. 马镫筋尺寸设置要求马镫筋的尺寸设置必须根据骑手的身高、体重、驾驭经验等因素进行合理和科学的匹配。

以下是马镫筋尺寸设置的要求:1.1 长度要求马镫筋的长度应该适中,不能过长或过短。

一般情况下,马镫筋的长度应该满足以下条件:- 骑手坐在鞍座上时,马镫筋的下端应该与骑手的脚踝相刚好相平;- 骑手的脚放入马镫中,脚踝与马背保持一定的距离,并能够自然下蹲和踏踩。

1.2 宽度要求马镫筋的宽度应该与骑手的脚大小相适应,以确保骑手的脚稳固地放在马镫中,不易滑动。

1.3 材料要求马镫筋的材料应该足够坚固和耐磨,能承受骑手的重量和长时间使用的磨损。

常见的马镫筋材料有铁、不锈钢、铝合金等。

2. 马镫筋使用规范马镫筋的正确使用对于骑手的安全和乘骑体验至关重要。

以下是马镫筋的使用规范:2.1 正确穿越马镫骑手在骑乘前,应当正确穿越马镫,确保脚踝和脚掌能够正确地放在马镫中,同时注意穿越时的安全。

2.2 适时调整镫距根据马的尺寸、骑手的需求以及具体骑乘情况,骑手应当适时调整马镫筋的镫距,以保持合适的姿势和踩踏力度。

2.3 平稳踩踏骑手在骑乘时,应当保持脚稳固地放在马镫中,并以平稳的节奏踩踏,以维持稳定的平衡和保证对马的控制。

2.4 定期检查马镫筋骑手应当定期检查马镫筋的松紧度和磨损情况,并及时进行维修或更换,以确保马镫筋的正常使用。

以上即是马镫筋尺寸设置要求以及使用规范的最新版。

根据这些要求和规范,骑手可以提高骑乘的安全性和舒适度,享受更好的骑乘体验。

马凳铁计算的

马凳铁计算的

马凳铁一般是的要求进行计算的:
根据施工组织设计
1、马凳筋的规格:
当板厚≤140mm,板受力筋和分布筋≤10,时马凳筋直径可采用ф8;
当140mm<h≤200MM,板受力筋<=12时,马凳筋直径可采用ф10;
当200mm<h≤300mm时,马凳直径可采用ф12;
当300mm<h≤500mm时,马凳直径可采用ф14;
当500mm<h≤700mm时,马凳直径可采用ф16;
厚度大于800mm最好采用钢筋支架或角钢支架。

2、马镫筋的间距:
间距一般按1000*1000即可,也有800*800的,阀板也有2000*2000的,主要看其所支撑的板(阀板)的钢筋的直径大小了,粗的筋间距可以大一点,细的筋间距要小一点,不然就起不到支筋的作用了吗。

钢筋马镫方案

钢筋马镫方案
二、基础马蹬钢筋制作形式
本工程筏板基础内钢筋绑扎中均采用现场焊制钢筋马凳,马凳钢筋均为C25钢筋焊制,2500mm厚筏板中间配置一层C12@300钢筋网片,中间层钢筋网片支撑筋用C14钢筋支撑。600-900mm厚筏板基础钢筋马凳布置排距为1500mm。2000mm和2500mm厚筏板基础钢筋马凳布置排距为1200mm。马凳钢筋形式详见附图:
基础马节第四条规定,基础马凳钢筋需进行现场清点计量,基础钢筋绑扎完毕后,隐蔽前需经施工、监理、建设单位三方对现场马凳钢筋进行现场计量。
基础顶面钢筋马凳支设加固方案
一、工程概况:
柏林世贸中心工程为一商业综合体项目,包括一商务办公楼项目及一酒店项目及周边裙房和地下车库工程,总建筑面积86879.54㎡。商务办公楼项目地下2层,地上29层,酒店项目地下2层,地上28层。商务办公楼及酒店工程基础均为筏板基础,基础厚度:框架柱部位筏板2000mm,中心剪力墙部位筏板2500mm厚。2000mm筏板基础配筋为上下均配置双向C25@150钢筋,2500mm筏板配置下皮双向C32@150钢筋,上皮配置双向C28@150钢筋网片,中间设置一道C12@300钢筋网片。主楼周边车库基础形式为条基,独立柱基及部分筏板基础,车库筏板基础厚度为600mm、800mm和900mm厚三种形式。600mm厚筏板上下层均配置双向C16@200钢筋网片,800mm厚筏板上下层配置双向C22@100钢筋网片;900mm厚筏板配置上下层双向C20@200钢筋网片。酒店及商务办公及车库筏板基础砼等级均为C40 P8。
筏板内钢筋马凳布置示意图基础马凳加固措施为保证基础马登筋整体稳固性2500mm基础筏板马登放置后在边跨和中间跨设置加强跨加强跨按照以下措施进行加固边跨一跨马凳沿四周和南北跨中间一跨马凳筋在中间层钢筋网片支撑筋c14处将加强跨内马凳全部连成整体以加强支撑刚度为保证马登钢筋的整体稳固加强跨钢筋底脚与底板主筋点焊固定操作电焊工必须为持证人员其他马凳底脚钢筋与主筋绑扎固定

钢筋马櫈的布置要求

钢筋马櫈的布置要求

钢筋马櫈的布置要求1、马凳筋的根数如何计算?可按面积计算根数,马凳筋个数=板面积/马凳筋横向间距*纵向间距,如果板筋设计成底筋加支座负筋的形式,且没有温度筋时那么马凳个数必须扣除中空部分。

梁可以起到马凳筋作用,所以马凳个数须扣梁。

电梯井、楼梯间和板洞部位无需马凳不应计算,楼梯马凳另行计算。

2、马凳筋的长度如何计算马凳高度=板厚-2*保护层-Σ(上部板筋与板最下排钢筋直径之和)。

上平直段为板筋间距+50 mm(也可以是80mm,马凳上放一根上部钢筋),下平直段为100,这样马凳的上部能放置二根钢筋,下部三点平稳地支承在板的下部钢筋上。

马凳筋不能接触模板,防止马凳筋返锈。

3、马凳筋的规格:当板厚≤140mm,板受力筋和分布筋≤10,时马凳筋直径可采用ф8;当140mm<h≤200MM,板受力筋<=12时,马凳筋直径可采用ф10;当200mm<h≤300mm时,马凳直径可采用ф12;当300mm<h≤500mm时,马凳直径可采用ф14;当500mm<h≤700mm时,马凳直径可采用ф16;厚度大于800mm 最好采用钢筋支架或角钢支架。

4、筏板基础中措施钢筋大型筏板基础中措施钢筋不一定采用马凳钢筋而往往采用钢支架形式,支架必须经过计算才能确定它的规格和间距,才能确保支架的稳定性和承载力。

在确定支架的荷载时除计算上部钢筋荷载外考虑施工荷载。

支架立柱间距一般为1500MM,在立柱上只需设置一个方向的通长角铁,这个方向应该是与上部钢筋最下一皮钢筋垂直,间距一般为2000米。

除此之外还要用斜撑焊接。

支架的设计应该要有计算式,经过审批才能施工,不能只凭经验,支架规格、间距过小造成浪费,支架规格、间距过大可能造成基础钢筋整体塌陷严重后果。

所以支架设计不能掉以轻心。

三、马凳其它注意事项建筑工程一般都对马凳筋有专门的施工组织设计,如果施工组织设计中没有对马凳作出明确和详细的说明那么就按常规计算,但有二个前提,就是马凳要有一定的刚度,能承受施工人员的踩踏,避免板上部钢筋扭曲和下陷。

马凳筋的布置方法

马凳筋的布置方法

1当基础厚度较大时(大于800mm)不宜用马凳,马凳钢筋一般图纸上不注,只有个别设计者设计马凳,大都由项目工程师在施工组织设计中详细标明其规格、长度和间距,通常马凳的规格比板受力筋小一个级别,如板筋直径ф12可用直径为ф10的钢筋做马凳,当然也可与板筋相同。

2纵向和横向的间距一般为1米。

不过具体问题还得具体对待,如果是双层双向的板筋为ф8,钢筋刚度较低,需要缩小马凳之间的距离,如间距为@800*800,如果是双层双向的板筋为ф6马凳间距则为@500*500。

有的板钢筋规格较大,如采用直径ф14,那么马凳间距可适当放大。

总之马凳设置的原则是固定牢上层钢筋网,能承受各种施工活动荷载,确保上层钢筋的保护层在规范规定的范围内。

3板厚很小时可不配置马凳,如小于100MM的板马凳的高度小于50mm,无法加工,可以用短钢筋头或其它材料代替。

总而言之,马凳的设置要符合够用适度的原则,既能满足要求又要节约资源。

4 定额对马凳的规定有些地方定额对马凳筋的计算有明确规定,那么按定额规则计算,但这个计算结果只能用于预算和结算不能用于施工下料,因为它仅仅是个重量,而不是从它本身的功能和受力特征来计算,如浙江定额规定:设计无规定时,马凳的材料应比底板钢筋降低一个规格,长度按底板厚2倍加0.2米计算,每平方米1个,计算钢筋总量。

山西省的定额规定按照1根/m2计算,直径按照Φ12计算,很显然它不适用于施工。

马凳筋的根数如何计算?5 可按面积计算根数,马凳筋个数=板面积/马凳筋横向间距*纵向间距,如果板筋设计成底筋加支座负筋的形式,且没有温度筋时那么马凳个数必须扣除中空部分。

梁可以起到马凳筋作用,所以马凳个数须扣梁。

电梯井、楼梯间和板洞部位无需马凳不应计算,楼梯马凳另行计算。

6马凳筋的长度如何计算?马凳高度=板厚-2*保护层-Σ(上部板筋与板最下排钢筋直径之和)。

上平直段为板筋间距+50 mm(也可以是80mm,马凳上放一根上部钢筋),下左平直段为板筋间距+50 mm,下右平直段为100,这样马凳的上部能放置二根钢筋,下部三点平稳地支承在板的下部钢筋上。

马凳设计方案(1)

马凳设计方案(1)

9、10组团马凳钢筋设计方案
1、基础底板(含独立柱基础)马凳采用三级钢直径22,具体尺寸如下:
高度h=板厚-上下保护层-上铁两层钢筋和下铁下层钢筋直径之和,间距2m通长放置。

2、地下室顶板马凳采用三级钢直径16,具体尺寸如下
筋直径之和,间距1.5m通长放置。

3、地上顶板上铁马凳采用三级钢直径12,具体尺寸如下。

高度h=板厚-上下保护层-上铁两层钢筋和下铁下层钢筋直径之和。

其中上铁为双向配筋的顶板(如190mm厚板配有双向温度筋、屋面板和机房层顶板为双向配筋、楼梯间为双向配筋、图纸上标注有双向配筋等顶板)间距1m通长放置;上铁仅有负筋的板仅在负筋靠边通第放置一排。

经开光谷置业有限公司工程部
2014年6月18日。

可周转钢筋马凳施工技术

可周转钢筋马凳施工技术

可周转钢筋马凳施工技术一、主要技术内容1.1、原理施工中,基础底板的钢筋马镫,基本是一次性的,不能周转。

通过对钢筋马镫的改进,发明了可周转的钢筋马镫,大大降低了钢筋马镫的工程成本。

可周转钢筋马镫的高度必须经过严格计算才能进行下料加工,以免钢筋马镫放入后造成此部位钢筋高出结构设计标高。

1.2、做法底板可周转钢筋马凳采用6Φ16钢筋料头焊接而成,马凳吊钩采用2Φ8制作而成。

马镫制作图,如下图。

马镫间距1.2m,呈梅花状布置,混凝土二次收光时将马镫取出。

可周转钢筋马镫按间距1.2m梅花状摆放于基础底板钢筋上铁的交叉点处,不用进行绑扎,且将底板上铁钢筋在基础地梁处与地梁箍筋点焊连接,钢筋周转马镫在浇筑混凝土浇筑完成时,待混凝土表面二次收光时安排专人进行收取,并将取出的马镫在指定存放处码放整齐,待下次继续使用。

采用可周转钢筋马镫代替传统马镫,可以节约大量资金,是混凝土结构节约钢筋的有效途径。

二、技术指标底板可周转钢筋马镫采用6Φ16钢筋料头焊接而成,马镫吊钩采用2Φ8制作而成。

可周转钢筋马镫按间距1.2m梅花状摆放于基础底板钢筋上铁的交叉点处,不用进行绑扎,且将底板上铁钢筋在基础地梁处与地梁箍筋点焊连接,钢筋周转马镫在浇筑混凝土浇筑完成时,待混凝土表面二次收光时安排专人进行收取,并将取出的马镫在指定存放处码放整齐,待下次继续使用。

采用可周转钢筋马镫代替传统马镫,可以节约大量资金,是混凝土结构节约钢筋的有效途径。

三、效果分析可周转钢筋马镫,支架由两个直立的门形钢筋在横梁中部呈十字形交叉连接而成,在其中一个门形钢筋的横梁上对称连接有两个吊钩。

吊钩上部弯曲呈挂钩状或环状,下部弯曲呈钩状或L状。

吊钩上部活动悬挂于门形钢筋的横梁上,或与门形钢筋的横梁焊接。

本实用新型统一了钢筋支撑构件的规格,结构简单,使用方便,支撑效果好,可周转循环使用,与传统一次性马镫相比较,能够节约钢筋,降低成本,降低工程造价,绿色环保。

四、适用范围可周转钢筋马镫用于基础底板结构形式为梁板式筏型基础(厚度小于800mm)及楼板厚度较厚的工程中。

马凳筋布置说明

马凳筋布置说明

项目钢筋马凳钢筋布置说明
1、1-12#楼基础底板马凳布置:
1500mm
H=板厚-上下保护层-2层钢筋直径-1层钢筋直
250mm
钢筋型号:基础底板上铁低一型号;
布置间距:东西向通长布置,间距;
2、1-12#楼顶板马凳钢筋布置:
150mm
H=板厚-上下保护层-2层钢筋直径-1层钢筋直
150mm
钢筋直径:8;
布置间距:间距1m,平行布置;
3、车库底板、顶板马凳钢筋布置
200mm
H=板厚-上下保护层-2层钢筋直径-1层钢
200mm
钢筋型号:板厚≤350mm设置为“几”
字型(3图),钢筋规格同板面上铁
小一规格;板面>350mm设置为“工”字型(尺寸参见1中图),钢筋规格同板面上铁小一规格。

布置间距:,平行布置。

钢筋马镫

钢筋马镫

建设单位签 章:
施工单位签 章:
监理单位签 章:
马镫腿长 400mm
马镫长 1600mm
马镫高 300mm
建设单位签 章:
马镫高 600mm
施工单位签 章:
监理单位签 章:
马镫间距 1200mm
马镫距梁边 900mm
马镫整体效果
建设单位签 章:
马镫钢筋型号三级钢 16
施工单位签 章:
监理单位签 章:
施工现场签证单
施工单位
中铁建设集团天津分 公司十五项目部
签证内容:
工程名称
谈固国瑞城南区 商业 2


Байду номын сангаас
我方绑扎(1-42/A-E 轴)基础筏板底板钢筋需要支设钢筋马镫,钢筋马镫分为两种规格, 其中筏板厚 400mm 处的规格为高 300mm,马镫腿长 400mm,马镫长 1600mm,板厚为 700mm 处的 规格为高 600mm,马镫腿长 400mm,马镫长 1600mm,马镫钢筋为三级钢 16 的钢筋。东西方向 从梁边开始排列,南北方向距梁边距离 900mm,马镫间距为 1200mm。

马镫筋设置说明

马镫筋设置说明

马镫筋设置说明当基础厚度较大时(大于800mm)不宜用马凳,马凳钢筋一般图纸上不注,只有个别设计者设计马凳,大都由项目工程师在施工组织设计中详细标明其规格、长度和间距,通常马凳的规格比板受力筋小一个级别,如板筋直径ф12可用直径为ф10的钢筋做马凳,当然也可与板筋相同。

纵向和横向的间距一般为1米。

不过具体问题还得具体对待,如果是双层双向的板筋为ф8,钢筋刚度较低,需要缩小马凳之间的距离,如间距为@800*800,如果是双层双向的板筋为ф6马凳间距则为@500*500。

有的板钢筋规格较大,如采用直径ф14,那么马凳间距可适当放大。

总之马凳设置的原则是固定牢上层钢筋网,能承受各种施工活动荷载,确保上层钢筋的保护层在规范规定的范围内。

板厚很小时可不配置马凳,如小于100MM的板马凳的高度小于50mm,无法加工,可以用短钢筋头或其它材料代替。

总而言之,马凳的设置要符合够用适度的原则,既能满足要求又要节约资源。

定额对马凳的规定有些地方定额对马凳筋的计算有明确规定,那么按定额规则计算,但这个计算结果只能用于预算和结算不能用于施工下料,因为它仅仅是个重量,而不是从它本身的功能和受力特征来计算,如浙江定额规定:设计无规定时,马凳的材料应比底板钢筋降低一个规格,长度按底板厚2倍加0.2米计算,每平方米1个,计算钢筋总量。

山西省的定额规定按照1根/m2计算,直径按照Φ12计算,很显然它不适用于施工。

马凳筋的根数如何计算?可按面积计算根数,马凳筋个数=板面积/马凳筋横向间距*纵向间距,如果板筋设计成底筋加支座负筋的形式,且没有温度筋时那么马凳个数必须扣除中空部分。

梁可以起到马凳筋作用,所以马凳个数须扣梁。

电梯井、楼梯间和板洞部位无需马凳不应计算,楼梯马凳另行计算。

马凳筋的长度如何计算?马凳高度=板厚-2*保护层-Σ(上部板筋与板最下排钢筋直径之和)。

上平直段为板筋间距+50 mm(也可以是80mm,马凳上放一根上部钢筋),下左平直段为板筋间距+50 mm,下右平直段为100,这样马凳的上部能放置二根钢筋,下部三点平稳地支承在板的下部钢筋上。

板马凳筋设置经验谈

板马凳筋设置经验谈

1,马凳筋的长度如何计算?马凳高度=板厚-2*保护层-Σ(上部板筋与板最下排钢筋直径之和)。

上平直段为板筋间距+50 mm(也可以是80mm,马凳上放一根上部钢筋),下左平直段为板筋间距+50 mm,下右平直段为100,这样马凳的上部能放置二根钢筋,下部三点平稳地支承在板的下部钢筋上。

马凳筋不能接触模板,防止马凳筋返锈。

2,马凳筋的规格:当板厚≤140mm,板受力筋和分布筋≤10,时马凳筋直径可采用ф8;当140mm<h≤200MM,板受力筋<=12时,马凳筋直径可采用ф10;当200mm<h ≤300mm时,马凳直径可采用ф12;当300mm<h≤500mm时,马凳直径可采用ф14;当500mm<h≤700mm时,马凳直径可采用ф16;厚度大于800mm最好采用钢筋支架或角钢支架。

3、筏板基础中措施钢筋大型筏板基础中措施钢筋不一定采用马凳钢筋而往往采用钢支架形式,支架必须经过计算才能确定它的规格和间距,才能确保支架的稳定性和承载力。

在确定支架的荷载时除计算上部钢筋荷载外考虑施工荷载。

支架立柱间距一般为1500MM,在立柱上只需设置一个方向的通长角铁,这个方向应该是与上部钢筋最下一皮钢筋垂直,间距一般为2000米。

除此之外还要用斜撑焊接。

支架的设计应该要有计算式,经过审批才能施工,不能只凭经验,支架规格、间距过小造成浪费,支架规格、间距过大可能造成基础钢筋整体塌陷严重后果。

所以支架设计不能掉以轻心。

基础马凳筋尺寸

基础马凳筋尺寸

基础马凳筋尺寸(原创实用版)目录1.基础马凳筋的概述2.基础马凳筋的尺寸规定3.基础马凳筋的施工要求4.基础马凳筋的应用案例5.基础马凳筋的发展前景正文一、基础马凳筋的概述基础马凳筋,又称为基础马蹄筋,是一种用于钢筋混凝土结构中的构件,主要起到固定钢筋、增强混凝土抗拉强度和抗震性能的作用。

基础马凳筋通常由钢筋或预应力钢筋制成,具有良好的抗拉强度、抗震性能和耐久性。

二、基础马凳筋的尺寸规定基础马凳筋的尺寸主要根据工程需求和设计要求来确定。

常见的基础马凳筋尺寸有以下几种:1.钢筋直径:常见的钢筋直径有 6mm、8mm、10mm、12mm 等,具体选用需根据工程设计要求和钢筋混凝土结构的受力分析来确定。

2.钢筋间距:钢筋间距一般根据设计要求和混凝土保护层厚度来确定,常见的间距有 100mm、200mm 等。

3.马凳筋长度:马凳筋长度一般根据工程实际情况和设计要求来确定,常见的长度有 500mm、1000mm 等。

三、基础马凳筋的施工要求基础马凳筋的施工要求主要包括以下几点:1.马凳筋的焊接:马凳筋的焊接应符合相关标准和规范要求,确保焊接质量。

2.马凳筋的布置:马凳筋应根据设计图纸进行布置,确保布置合理、整齐。

3.马凳筋与钢筋的连接:马凳筋与钢筋的连接应牢固可靠,采用绑扎或焊接等方式连接。

4.马凳筋的混凝土保护层:马凳筋的混凝土保护层应符合设计要求,确保其抗拉强度和抗震性能。

四、基础马凳筋的应用案例基础马凳筋广泛应用于各类钢筋混凝土结构中,如桥梁、涵洞、隧道、高层建筑等。

在这些工程中,基础马凳筋能有效提高结构的抗拉强度和抗震性能,保障工程安全。

五、基础马凳筋的发展前景随着我国基础设施建设的不断推进,对基础马凳筋的需求将持续增长。

马凳筋应该怎样设置

马凳筋应该怎样设置

马凳筋应该怎样设置?
类似于这种,每平方米一个应该怎么设置?尺寸呢?等级呢?还有多少平方米一个是怎样计算的?
每平米一个,就设置为双向布置,间距设置为@1000*1000.
规格不能大于面筋的规格。

尺寸看图片示意。

有些地方定额对马凳筋的计算有明确规定,那么按定额规则计算,但这个计算结果只能用于预算和结算不能用于施工下料,因为它仅仅是个重量,而不是从它本身的功能和受力特征来计算,如zhe江定额规定:设计无规定时,马凳的材料应比底板钢筋降低一个规格,长度按底板厚2倍加0.2米计算,每平方米1个,计算钢筋总量1、马凳筋的根数如何计算?可按面积计算根数,马凳筋个数=板面积/马凳筋横向间距*纵向间距,如果板筋设计成底筋加支座负筋的形式,且没有温度筋时那么马凳个数必须扣除中空部分。

梁可以起到马凳筋作用,所以马凳个数须扣梁。

电梯井、楼梯间和板洞部位无需马凳不应计算,楼梯马凳另行计算。

2、马凳筋的长度如何计算?马凳高度=板厚-2*保护层-∑(上部板筋与板最下排钢筋直径之和)。

上平直段为板筋间距+50 mm(也可以是80mm,马凳上放一根上部钢筋),下左平直段为板筋间距+50 mm,下右平直段为100,这样马凳的上部能放置二根钢筋,下部三点平稳地支承在板的下部钢筋上。

马凳筋不能接触模板,防止马凳筋返锈。

正确的做法,这是需要根据设计图纸或者施工方案进行设置,但往往设计或施工方案中是忽略了这方面的要求,当没有要求时,板中的马凳筋规格中8~10的直径就可以了,水平的尺寸可以设置为150,高度按板厚扣减两个板的保护层。

每平方米一个马凳筋,按1000*1000方式输入就可以了。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

马蹬钢筋任何布置,尺寸
马蹬钢筋任何布置,尺寸
马凳筋在板和阀板里有,布置的时候,在定义板或者阀板里定义上即可。

一般在版里,选择第一种马镫,阀板里选择后两种马镫。

马凳筋的钢筋信息在施工组织设计里有说明,在那儿找到,输入即可。

单根长度的话,一般在板里的尺寸,如下图(第2幅):
马凳,它的形状象凳子故俗称马凳,也称撑筋。

用于上下两层板钢筋中间,起固定上层板钢筋的作用。

当基础厚度较大时(大于800mm)不宜用马凳,而是用支架更稳定和牢固。

马凳钢筋一般图纸上不注,只有个别设计
者设计马凳,大都由项目工程师在施工组织设计中详细标明其规格、长度和间距,通常马凳的规格比板受力筋小一个级别,如板筋直径ф12可用直径为ф10的钢筋做马凳,当然也可与板筋相同。

纵向和横向的间距一般
为1米。

不过具体问题还得具体对待,如果是双层双向的板筋为ф8,钢筋刚度较低,需要缩小马凳之间的距离,如间距为@800*800,如果是双层双向的板筋为ф6马凳间距则为@500*500。

有的板钢筋规格较大,如采用
直径ф14,那么马凳间距可适当放大。

总之马凳设置的原则是固定牢上层钢筋网,能承受各种施工活动荷载,确保上层钢筋的保护层在规范规定的范围内。

板厚很小时可不配置马凳,如小于100MM的板马凳的高度小于50mm,无法加工,可以用短钢筋头或其它材料代替。

总而言之,马凳的设置要符合够用适度的原则,既能满足要求又要节约资源。

基础中的马凳筋是与受力主筋平行布置的,因为受力主筋是有负筋的,马凳是与负筋垂直布置,其尺寸是扣减保护层,选择1型马凳是按每平方米一个计算,选择Ⅱ、Ⅲ就按间距1500-2000布置(筏板基础)。

支持老师的说法,一般马凳筋使用比负筋或者主筋小一号的钢筋来制作的,主要的作用就是把它上面的钢筋绑扎牢固稳定的作用,是属于措施钢筋。
