1室内分布系统介绍
室内分布系统介绍

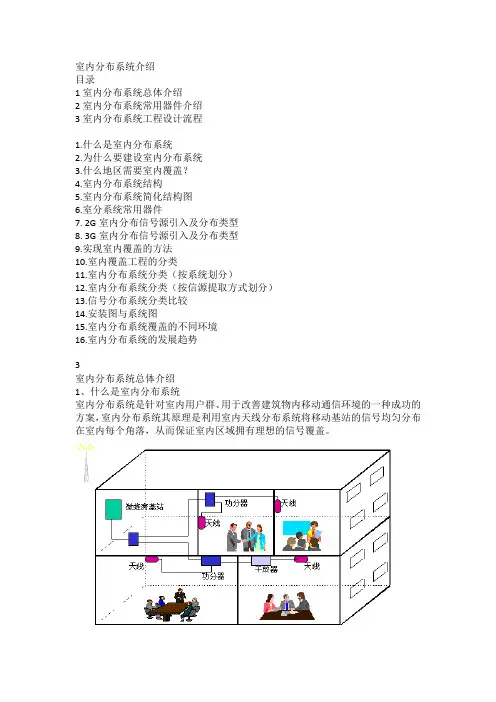

室内分布系统介绍目录1室内分布系统总体介绍2室内分布系统常用器件介绍3室内分布系统工程设计流程1.什么是室内分布系统2.为什么要建设室内分布系统3.什么地区需要室内覆盖？4.室内分布系统结构5.室内分布系统简化结构图6.室分系统常用器件7. 2G室内分布信号源引入及分布类型8. 3G室内分布信号源引入及分布类型9.实现室内覆盖的方法10.室内覆盖工程的分类11.室内分布系统分类（按系统划分）12.室内分布系统分类（按信源提取方式划分）13.信号分布系统分类比较14.安装图与系统图15.室内分布系统覆盖的不同环境16.室内分布系统的发展趋势3室内分布系统总体介绍1、什么是室内分布系统室内分布系统是针对室内用户群、用于改善建筑物内移动通信环境的一种成功的方案，室内分布系统其原理是利用室内天线分布系统将移动基站的信号均匀分布在室内每个角落，从而保证室内区域拥有理想的信号覆盖。
2、为什么要建设室内分布系统室内移动通信环境有太多需要完善的地方：覆盖方面：由于室内的复杂结构，建筑物自身的屏蔽和吸收作用，造成了无线电波较大的传输衰耗，形成了移动信号的弱场强区甚至盲区，致使大楼的地下室一、二层场强较弱，甚至存在一些盲区。
由于室内的覆盖不好，容易出现手机掉网的现象，造成寻呼无响应，用户不在服务区现象。
质量方面：建筑物高层空间极易存在无线频率干扰，服务小区信号不稳定，出现乒乓切换效应，话音质量难以保证，并出现断音、掉话现象。
容量方面：建筑物诸如大型购物商场、会议中心，由于移动电话使用密度过大，局部网络容量不能满足用户需求，无线信道发生拥塞现象。
由于室内覆盖存在上述问题，因此出现了解决室内覆盖的解决方案——室内分布系统。
3.什么地区需要室内覆盖？室内盲区新建大型建筑、停车场、办公楼、宾馆和公寓等。
室外盲区公路隧道、下沉式隧道、铁路隧道、地铁等。
话务量高的大型室内场所车站、机场、商场、体育馆、购物中心等。
发生频繁切换的室内场所高层建筑的顶部，收到多个基站的功率近似的信号。
室内分布的各场景分析
2023/4/10
7.住宅小区场景
住宅小区种类多样，建筑物组合形式复杂，根据其特点大致可分为以下几种典型场景：多层 小区、高层小区、独立高层、城中村及别墅区场景。住宅小区的共同特点是物业协调困难， 一般难以做到天线入户覆盖。
2023/4/10
目录 CONTENT
01 室 内 分 布 系 统 介 绍 02 各 个 场 景 覆 盖 要 求 03 重 点 场 景 特 殊 案 例 04 总 结
二、各个场景覆盖要求
1.交通枢纽场景
交通枢纽一般包含机场、客运站等 场景特点：楼层内空旷，占地面积大， 基本无阻挡，传播环境比较简单。 机场大厅宜采用定向壁挂天线安装于顶 部钢架进行覆盖，覆盖范围20-35米。
2023/4/10
2.大型场馆场景
大型场馆主要是指承担重大体育赛事、 大型会务的大型体育场所、会展中心等 建筑体或建筑群： ——该类建筑单体建筑面积大，空间跨 度大。 ——主会场单层高度高，钢架结构为主 。 ——传播环境简单，信号视距传输，能 量以直达为主。 ——活动期间大量人流涌入会场，话务 具有突发性。
2023/4/10
对于密集型购物区，该类区域有玻璃、
ANT12-4F-南
木板或者石膏板等简易材料间隔，有一
定的损耗，采用全向吸顶天线进行覆盖
，天线宜安装在交叉路口处,可以辐射更
多范围。
对于开放型购物区，该类区域较为空旷
ANT13-4F-南
，仅有货架或娱乐机械等遮挡，采用全
向吸顶天线进行覆盖，天线布放于利于
2023/4/10
（4）泄漏电缆分布系统 信号源通过耦合器、功分器等无源器件进行分路后，送入泄漏电缆中， 从而在电缆开口处横截面上形成电磁场，这些开口就相当于一系列的 天线起到信号的发射和接收作用。在信号传输过程中，将信号均匀的 分布在所经过的区域，这种方式称为泄漏电缆分布系统。

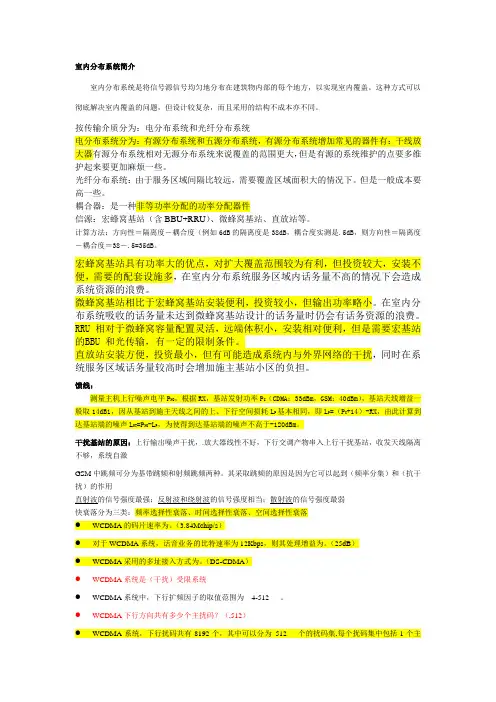

室内分布系统简介
室内分布系统简介室内分布系统是将信号源信号均匀地分布在建筑物内部的每个地方，以实现室内覆盖。
这种方式可以彻底解决室内覆盖的问题，但设计较复杂，而且采用的结构不成本亦不同。
按传输介质分为：电分布系统和光纤分布系统电分布系统分为：有源分布系统和五源分布系统，有源分布系统增加常见的器件有：干线放大器有源分布系统相对无源分布系统来说覆盖的范围更大，但是有源的系统维护的点要多维护起来要更加麻烦一些。
光纤分布系统：由于服务区域间隔比较远，需要覆盖区域面积大的情况下。
但是一般成本要高一些。
耦合器：是一种非等功率分配的功率分配器件信源：宏蜂窝基站（含BBU+RRU）、微蜂窝基站、直放站等。
计算方法：方向性＝隔离度－耦合度（例如6dB的隔离度是38dB，耦合度实测是.5dB，则方向性＝隔离度－耦合度＝38－.5=35dB。
宏蜂窝基站具有功率大的优点，对扩大覆盖范围较为有利，但投资较大，安装不便，需要的配套设施多，在室内分布系统服务区域内话务量不高的情况下会造成系统资源的浪费。
微蜂窝基站相比于宏蜂窝基站安装便利，投资较小，但输出功率略小。
在室内分布系统吸收的话务量未达到微蜂窝基站设计的话务量时仍会有话务资源的浪费。
RRU 相对于微蜂窝容量配置灵活，远端体积小，安装相对便利，但是需要宏基站的BBU 和光传输，有一定的限制条件。
直放站安装方便，投资最小，但有可能造成系统内与外界网络的干扰，同时在系统服务区域话务量较高时会增加施主基站小区的负担。
馈线：测量主机上行噪声电平P NO，根据RX，基站发射功率P C（CDMA：33dBm，GSM：40dBm），基站天线增益一般取14dBi，因从基站到施主天线之间的上、下行空间损耗L P基本相同，即L P=（P C+14）-RX，由此计算到达基站端的噪声L NT=P NO-L P，为使得到达基站端的噪声不高于-120dBm。
干扰基站的原因：上行输出噪声干扰，.放大器线性不好，下行交调产物串入上行干扰基站，收发天线隔离不够，系统自激GSM中跳频可分为基带跳频和射频跳频两种。
室内分布系统介绍
室内分布系统概述
➢ 为什么要建室内分布系统
室内移动通信环境有太多需要完善的地方； 覆盖方面，由于建筑物自身的屏蔽和吸收作用，造成了无线
电波较大的传输损耗，形成了移动信号的弱场强甚至盲区； 容量方面，建筑物例如大型购物商场、会议中心，由于移动
电话使用密度过大，局部网络容量不能满足用户需求，无线 信道发生拥塞现象； 质量方面，建筑物高层空间极易存在无线频率干扰，服务小 区信号不稳定，出现乒乓切换效应，话音质量难以保证，并 出现掉话现象。
室内分布系统常用器件——天线
3、直放站天线： 提供用于CDMA800、GSM900/1800波段的
多种定向天线，可按需选择高增益（14～20dBi) 和中等增益（10～12dBi)、高前后比（>35dBi）、 灵活的天线形式，以满足直放站通信的不同要求。
室内分布系统常用器件——天线
4、特殊覆盖天线： 提供用于满足诸如高速公路和铁路、城市街
824~960/1710~1880 1710~1880
增益（dBi）
8.5
7.8
9.8
水平方向角（°）
85
90
90
驻波比
<1.5
最大输入功率（W ）
100
室外天线
定向板状天线
ODP-030/V18-NG
ODP-090/V14-NG
ODP-085/V11-NG
室外天线
定向板状天线
项目
型号 ODP-
室内分布系统介绍
目录
1 室内分布系统概述 2 室内分布系统的组成 3 室内分布系统常用器件 4 室内覆盖链路损耗理论分析
室内分布系统概述
➢ 什么是室内分布系统
室内分布系统是针对室内用户群，用于改善建筑物内移 动通信环境的一种解决方案。
第一章：室内分布系统基础知识
作用 借助宽带资源灵活回传， 主要在热点场景提供移动业务 是蜂窝网在室内覆盖的补充
特点 功率小（200mW左右） 体积小，重量轻 利用固网资源 覆盖半径一般为5－20米
二. 室分系统的组成与分类
信源设备--无线直放站
无线 直放站
宏基站
主要指标
输出功率、增益、噪声系数、互调、杂散、 时延、EVM等
作用 信号中继，放大基站信号 快速覆盖容量小的信号 弱区或盲区 为室分系统引入信源
特点 易于选址、方便安装 投资较少、建设周期
二. 室分系统的组成与分类
信源设备--光纤直放站
远端机
近端机 光纤直放站
远端机2
接核心网
基站控制 器
基站 近端机
远端机1
主要指标
输出功率、增益、噪声系数、互调、杂散、 时延、EVM等
一. 室内分布系统简介
室内分布系统的作用
➢ 消除信号盲区
➢ 改善信号弱区
室
➢ 吸纳话务量
内
分
布
系
统
目录
一
室内分布系统简介
二
室分系统组成与分类
三
室分网络形态介绍
二. 室分系统的组成与分类
室内分布系统组成
WLAN AP
2G信源
Hale Waihona Puke 3G信源 LTE信源WLAN 合路器
多频合路器
功分器
耦合器
室分定向天线 室分吸顶天线
接入网元
RRU
信
BBU
源 宏基站 微蜂窝 分布式基站
设
企业级
备
家庭级 SmallCell
直放站
合
合
路
路 器
设
电桥
室内分布系统基础知识
第 2 页/共 17 页
特点 能新增的话务容量大，扩容方便；输出 功率较高； 室内宏蜂窝 需要传输资源； 对电源要求高，对机房环境要求 高；建设周期长，建设成本高； 能新增话务容量，容量相对较小； 室内微蜂窝 需要传输光纤资源； 对电 源 要求不 高， 对 机房 环境 要求不 高；
应用场景 适用于高话务量、覆盖区域大、 基站选址容易的高档写字楼、大 型商场、星级酒店等重要场所；
3、 有源器件
室内分布系统中对于较大型的建筑覆盖，需增加干线放大器，以补偿信号 在传输过程中的损耗。 干线放大器的主要技术指标： （以 CDMA 为例）
测试项目 频率范围 标称最大输出功率 0.5W 1W 指标要求 前向：CDMA：870MHz～880MHz 反向：CDMA：825MHz～835MHz
1、 为蜂窝室内分布系统和直放站室内分 布系统： （1）蜂窝室内分布系统是指以室内微蜂窝或附近宏蜂窝作为室内覆盖系 统的信号源，即有线接入方式。蜂窝系统优点是信号稳定、可靠，通信质量好； 缺点是建设周期较长， 一次性投资大， 还需支付传输线路的租赁等其他费用。 通 常是应用在话务量较高的大型写字楼、商场等地区。蜂窝系统又分为宏蜂窝引 入系统和微蜂窝信源系统。 （2）直放站室内分布系统是指在室外站存在富余容量的情况下，通过直 放站 （Repeater） 将室外信号引入室内的覆盖盲区。 直放站系统优点是节省投资、 安装方便快捷；缺点是通过定向天线难以取得单一纯净的信号（要求是不能低 于-65dBm） ，系统的话音质量相对蜂窝系统较差，且易造成对其他基站的干扰。 直放站对移动网络的影响： — 掉话率增高，特别是质差断线。 — 通话质量差，误码率高，通话时断时续。 — 信噪比降低，出现信号很强却打不了电话的情况。 造成基站 C/I 及附近基站 C/A 下降，有些是严重干扰，情况严重时会造成 基站长期闭塞。 通常使用在话务量较小，且施主小区载波数较少且不采用跳频技术，话务 量不高，面积不大的小型室内覆盖系统。 使用蜂窝作为信源和使用直放站作为信源效果对比如下：
室内分布系统勘察设计要点
18
a
➢ 比对图纸与现场
✓ 比对图纸和现场是否有差异(TD改造需核查手中方案是否为最终 方案)，如发现有出入及时修改；
✓ TD改造需要确认现场是否做过WLAN; ✓ 对于没有拿到建筑图纸的站点需现场手工绘制图纸，
可参考大楼消防平面图进行拍照。
➢ 测试记录
✓ 现场模测记录 ✓ 对楼宇进行覆盖前场强测试，要求地上一层、中间层、
注意：TD改造需确认业主是否同意补点与平层换线，不同意需
开业主证明。
22
a
➢现场拍照
✓大楼外观正面照片 ✓机房内巡检单或者基站记录单照片 ✓机房设备布置照片（环拍）； ✓主设备照片； ✓交流配电箱内部空开照片及其资产标签； ✓设备资产标签照片（TD改造为例：基带处理板资产标签;GPS资产标
签;机架资产标签；室内覆盖分布系统资产标签）； ✓设备安装位置照片； ✓竖井设备位置照片； ✓如果有室外天线，需拍摄安装位置照片，室外天线的位置不易描述。
高层、必须进行场强测试。
19
a
➢确定主设备及其安装位置
✓ 信源设备(RRU除外)必须安装在机房，根据机房现场情况选择合 理的安装方式。
20
a
➢ 馈线走线路由
✓ 走线路由确定---根据楼宇的情况尽量将馈线的路由和大楼的弱 电系统走线路由一致。
➢ GPS天线馈线路由
✓ 系统信号源使用微蜂窝或BBU+RRU的站点需要确定GPS天线安装 位置及GPS馈线走线路由(路由长度超过厂家设备要求需装放大器)； ✓ GPS天线位置选择---天线位置选取开阔易安装，如裙楼平台、 楼顶、停车场出入口（其他方式无法走线时可以选用），注意考虑 天线接地位置，安装位置的上方120度范围内应无建筑物遮挡，应 受避雷针保护
室内分布系统简介及施工规范
室内分布系统室内分布系统解决的问题近年来，随着移动通信的快速发展，移动电话已逐渐成为人民群众日常生活中广泛使用的一种现代化通信工具，同时广大移动用户对移动通信服务质量的要求也越来越高，他们已不再单单满足于良好的室外移动通信服务，而且也要求在室内（特别是星级酒店、大型商场、高级写字楼等）能享受优质的移动通信服务。
而现代建筑由于多以钢筋混凝土为骨架，再加上全封闭式的外装修，对无线电信号的屏蔽衰减特别厉害，使通话质量严重下降。
具体影响如下，在大型建筑的低层、地下商场、地下停车场等环境下，基站接收信号十分微弱，导致手机无法正常使用，形成了信号覆盖的盲区；在大型建筑的中间楼层，由于手机可以接收到周围多个不同基站的信号，使基站信号发生重叠，产生乒乓效应，严重影响了手机的正常使用；在大型建筑的高层部分，进入室内的无线信号非常杂乱，既有附近几个基站的信号，也有不远处基站的信号通过直射、折射、反射、绕射等方式进入室内，导致室内接收信号忽强忽弱极为不稳定，同频、邻频干扰十分严重。
手机在这种环境下使用，在空闲状态时小区重选频繁，在通话过程中频繁进行切换，话音质量受到极大影响，容易产生掉话现象。
另外，在有些建筑物内，虽然手机能够正常通话，但是用户密度太大，信道十分拥挤，手机上线困难。
因此，如何解决好室内信号的覆盖问题，满足广大用户的需求，提高网络质量，已变得越来越重要，也成为网络优化工作的一个重点。
为解决以上所说的室内信号覆盖不理想的问题，目前最有效的解决方法是在建筑物内安装室内覆盖分布系统。
就是将基站的信号通过有线方式直接引入到室内的每一个区域，再通过小型天线将基站信号发送出去，从而达到消除室内覆盖盲区、抑制干扰的目的，为楼内的移动通信用户提供稳定、可靠的室内信号，使用户在室内也能享受高质量的移动通信服务。
室内分布系统概述1、室内分布系统的组成室内分布系统主要由三部分组成：信号源设备（微蜂窝、宏峰窝基站或室内直放站）；室内布线及其相关设备（同轴电缆、光缆、泄漏电缆、电端机、光端机等）；干线放大器、功分器、耦合器、室内天线等设备。
《室内分布系统介绍》课件
有线系统
使用电缆布线传输数据、电 话和视频信号。
无线系统
使用无线技术传输数据和通 信信号，如Wi-Fi和蓝牙。
卫星系统
使用卫星通信技术提供广播、 电视和互联网连接。
室内分布系统的原理
1
Байду номын сангаас
信号捕获
从外部信号源（如天线）接收信号。
2
信号放大
通过放大器增强信号的强度和质量。
3
信号传输
使用电缆或无线技术传输信号到目标设备。
室内分布系统的组成
电缆和线路
包括电缆、线路和连接器，用于传输信号。
天线
用于接收和传输无线信号。
路由器和交换机
用于连接和管理网络设备。
服务器房间
用于存储和处理大量数据。
室内分布系统的应用
1 商业建筑
为办公室和商业设施提供 快速的网络连接。
2 医疗设施
支持医生和护士的实时通 信和数据传输。
3 酒店和会议中心
《室内分布系统介绍》 PPT课件
室内分布系统是一个关键的建筑技术，用于在现代建筑中提供各种通信和服 务。
课程介绍
这门课程将深入研究室内分布系统的各个方面，包括设计、安装和维护。
室内分布系统的定义
室内分布系统是一种技术基础设施，旨在通过有线和无线网络传输数据和信号，以满足建筑内部的通信需求。
室内分布系统的分类
为客人提供稳定和可靠的 无线网络连接。
总结和展望
室内分布系统在现代建筑中起着至关重要的作用，未来随着技术的发展，它将继续发展和创新。
室内分布系统基本的介绍
室分系统项目介绍一、室分系统的定义、构成及作用1.1.室分系统定义室内分布系统〔下文简称为室分系统是指通过天馈系统的分布,将信号送达建筑物内的各个区域,以达到完善的信号覆盖,为室内用户提供良好的通信服务。
1.2.室分系统构成室分系统是由信号源、分布系统组成的。
信号源：是指馈入分布系统信号的设备,如宏基站、微基站、射频拉远单元,直放站等类型的设备,信号源馈入分布系统的信号都是射频信号。
分布系统：馈线,功分器〔多种规格,耦合器〔多种规格,室内天线等器件组成。
室分系统拓扑图：室分系统照片〔平层天馈系统室分系统照片〔主干天馈系统室分系统照片〔主设备1.3.室分系统的作用室分系统的作用就是将移动基站信号均匀分布在室内每个角落,从而保证室内区域拥有理想的信号覆盖。
二、室分系统的现状及发展前景室内分布覆盖系统领域一直是运营商投资的一个重要部分。
从事无线通信的人都知道,无论是2G时代,3G时代,还是如火如荼的4G时代,即便是以后的5G时代,室分是必不可少的重头戏。
因此室分行业的前景也是相当乐观的,室分业务量也会在未来几年内出现大幅上升。
这是由以下几点决定的：1、城市的建设催生大量的室内区域,而用户大部分时间都是在室内。
据统计数据业务更是绝大部分发生在室内区域,随着全球变暖,空气质量恶化,用户要不在车里,要不在办公室,要不在家里。
很少有人在室外过多使用手机。
2、目前宏网选址困难,高楼大厦林立,一个优质的站址相当难取。
加上人们环保意识越来越全面,基站天线除了立在公共区域,CBD区域、高档社区、大型公共建筑不太可能建站,一是无法选取,二是影响建筑格局。
3、从2G时代统计,80%的室内区域依靠宏站覆盖。
但随着资费降低,用户攀升,话务量日益增长,宏站压力巨大,频率资源与爆发式的容量需求形成矛盾。
这将促使运营商加快室分建设,分担宏站压力。
相当部分的宏网投资将转向室分系统的投入。
而且3G频段高,损耗大,按照既有的2G基站布局叠加3G网络并不能吸收大部分的室内业务。
室内分布系统基本介绍
室分系统项目介绍一、室分系统的定义、构成及作用1.1.室分系统定义室内分布系统（下文简称为室分系统）是指通过天馈系统的分布，将信号送达建筑物内的各个区域，以达到完善的信号覆盖，为室内用户提供良好的通信服务。
1.2.室分系统构成室分系统是由信号源、分布系统组成的。
信号源：是指馈入分布系统信号的设备，如宏基站、微基站、射频拉远单元，直放站等类型的设备，信号源馈入分布系统的信号都是射频信号。
分布系统：馈线，功分器（多种规格），耦合器（多种规格），室内天线等器件组成。
室分系统拓扑图：层天馈系统）平室分系统照片（干天馈系统）室分系统照片（主设备）主室分系统照片（用统的系作1.3.室分就是将移动基站信号均匀分布在室内每个角落，室分系统的作用拥有理想的信号覆盖。
从而保证室内区域展前景发的现状及分二、室系统领域一直是运营商投资的一个重要部分。
从室内分布覆盖系统荼如3G 时代，还是如火时代，知道，无论是事无线通信的人都2G时代，室分是必不可少的重头戏。
因5G 时代，即便是以后的的4G也是相当乐观的，室分业务量也会在未来几年内此室分行业的前景是由以下几点决定的：出现大幅上升。
这、城市的建设催生大量的室内区域，而用户大部分时间都是在室内。
1据统计数据业务更是绝大部分发生在室内区域，随着全球变暖，空气质量恶化，用户要不在车里，要不在办公室，要不在家里。
很少有人在室外过多使用手机。
2、目前宏网选址困难，高楼大厦林立，一个优质的站址相当难取。
加上人们环保意识越来越全面，基站天线除了立在公共区域，CBD区域、高档社区、大型公共建筑不太可能建站，一是无法选取，二是影响建筑格局。
3、从2G 时代统计，80%的室内区域依靠宏站覆盖。
但随着资费降低，用户攀升，话务量日益增长，宏站压力巨大，频率资源与爆发式的容量需求形成矛盾。
这将促使运营商加快室分建设，分担宏站压力。
相当部分的宏网投资将转向室分系统的投入。
而且3G 频段高，损耗大，按照既有的2G 基站布局叠加3G 网络并不能吸收大部分的室内业务。
第一章：室内分布系统基础知识
➢ 特点
三层架构（接入+扩展+远端） 小功率精确覆盖，效率高
多网融合，灵活配置
易协调、施工、建设周期短
光纤/网线传输介质
全系统监控，资产可视化管理
二. 室分系统的组成与分类
光纤分布系统分类
信源接入
接入单元 （AU)
光纤
扩展单元 （EU)
光纤或网线
射频信号 基带信号
光纤传输
作用 借助宽带资源灵活回传， 主要在热点场景提供移动业务 是蜂窝网在室内覆盖的补充
特点 功率小（200mW左右） 体积小，重量轻 利用固网资源 覆盖半径一般为5－20米
二. 室分系统的组成与分类
信源设备--无线直放站
无线 直放站
宏基站
主要指标
输出功率、增益、噪声系数、互调、杂散、 时延、EVM等
接入网元
RRU
信
BBU
源 宏基站 微蜂窝 分布式基站
设
企业级
备
家庭级 SmallCell
直放站
合
合
路
路 器
设
电桥
备
POI
信号分配网络
射频 电缆
功分器 耦合器
干放
分布天线
路灯天线
射灯天线
室分定向天线 室分吸顶天线
泄漏 电缆
二. 室分系统的组成与分类
信源设备--宏基站
宏基站
作用 可以提供大容量 广域覆盖或为室分提供信源
作用 扩大基站覆盖范围 提高基站容量利用率
特点 远端大功率输出 方便安装 投资较少 维护成本低 建设周期短
二. 室分系统的组成与分类
信源设备--对比分析
信源 类型
宏基站
室内分布系统介绍
2.6.3. 天线的场景适用及安装
室内分布系统天线因为近距离覆盖、发射功率限制、安装空间限制、视觉污染限制等因 素，决定了室内天线有别于室外型天线。根据室内分布系统天线应用场景基本上可以分为几 个应用场景，室内场景、地铁隧道场景、电梯超市场景等。 1．室内场景使用天线 室内应用场景使用的天线，一般增益较小，对波束的半功率宽度也没有具体要求，这是 由室内覆盖特点决定的。对于覆盖区域较小的场合，建议使用全向天线；覆盖比较空旷的狭 长区域，建议采用定向天线；多系统共用天线时选用宽频天线。 室内应用场景天线类型一般选择吸顶全向天线，尺寸比较小，增益也较小（5dBi 以下） ， 造型比较美观。 2．电梯以及部分大型仓储超市场景 电梯以及部分大型仓储超市，隧道等应用场景，有两种窄波束定向天线——八木（Yagi） 天线和对数周期（Log-per）天线，国内也有厂家将八木天线音译为“雅奇天线” 。这两种天线 一般建议在室内覆盖中，电梯和大型仓储超市等装修不太考究的地方使用。 八木天线是窄带天线，价格便宜，天线增益相对较大（> 10 dBi） ；对数周期天线是宽带 天线，天线增益相对较小（< 10 dBi） 。在此要特别说明的是，因为八木天线是窄带天线，所
尺寸 (mm)
2.3.4. 定向耦合器主要应用
1．信号注入； 2．信号发生器的调整； 3．功率流动的监视； 4．测量入射功率和反射功率，以测定驻波比； 5．信号取样；定向耦合器（从基站引出下行信号，并将上行信号送入基站） 6．基站直接耦合，从基站的收、发端口用耦合器分配一定比例的信号，送入室内分布系 统进行信号分配。
图 2-15 抛物面天线
2.6.2. 各种天线的参数指标对比(典型值)
表 2-6 室内分布天线技术指标(典型值) 天线类型 频率范围 增益 极化形式 VSWR 前后比 最大输入功率 阻抗 水平 3dB 带宽 垂直 3dB 带宽 用途 360° 90° 重发天线 90° 60° 3dBi 垂直极化 ≤1.5 ≥23dB 50W 50Ω 35° 施主天线 10° ≥18dB 全向吸顶天线 壁挂天线 7dBi 八木天线 14dBi 垂直或水平 ≤1.4 ≥30dB 200W 抛物面天线 单频 25dBi 全频
室分分布系统
【科普】室内分布系统2014-12-23网优雇佣军1、什么是室内分布系统室内分布系统是针对室内用户群、用于改善建筑物内移动通信环境的一种成功的方案，室内分布系统其原理是利用室内天线分布系统将移动基站的信号均匀分布在室内每个角落，从而保证室内区域拥有理想的信号覆盖。
2、为什么要建设室内分布系统室内移动通信环境有太多需要完善的地方：业务需要：室内有大量的用户分布，特别对于高速数据业务，大量业务分布在室内。
覆盖方面：由于室内的复杂结构，建筑物自身的屏蔽和吸收作用，造成了无线电波较大的传输衰耗，形成了移动信号的弱场强区甚至盲区，致使大楼的地下室一、二层场强较弱，甚至存在一些盲区。
由于室内的覆盖不好，容易出现手机掉网的现象，造成寻呼无响应，用户不在服务区现象。
质量方面：建筑物高层空间极易存在无线频率干扰，服务小区信号不稳定，出现乒乓切换效应，话音质量难以保证，并出现断音、掉话现象。
容量方面：建筑物诸如大型购物商场、会议中心，由于移动电话使用密度过大，局部网络容量不能满足用户需求，无线信道发生拥塞现象。
由于室内覆盖存在上述问题，因此出现了解决室内覆盖的解决方案——室内分布系统。
3、什么地区需要室内覆盖？室内盲区新建大型建筑、停车场、办公楼、宾馆和公寓等。
室外盲区公路隧道、下沉式隧道、铁路隧道、地铁等。
话务量高的大型室内场所车站、机场、商场、体育馆、购物中心等。
发生频繁切换的室内场所高层建筑的顶部，收到多个基站的功率近似的信号。
4、室内分布系统结构室内分布系统组成室内分布系统示意图5、室内分布系统简化结构图6、室内分布系统常用器件7、实现室内覆盖的方法RRU接入方式以BBU+RRU的方式进行射频拉远，为室内分布系统提供信源，BBU与RRU之间通过光纤连接，不同运营商安装方法有所不同，例如电信的BBU安装在基站，RRU安装于覆盖场所；移动的BBU与RRU大多数安装在覆盖场所。
微蜂窝有线接入方式是以室内微蜂窝系统作为室内覆盖系统的信号源，即有线接入方式。
室内分布系统介绍(器件部分)
室内覆盖系统介绍1.1 室内覆盖系统构成室内覆盖系统为基站信号通过无源器件进行分路，经由馈线将无线信号分配到每一付分散安装在建筑物各个区域的低功率天线上，从而实现室内信号的均匀分布。
在某些需要延伸覆盖的场合，使用干线放大器对输入的信号进行中继放大，达到扩大覆盖范围的目的。
该系统主要包括干线放大器、射频同轴电缆、功分器、耦合器、电桥、天线等器件。
该系统主要由以下部分构成：1. 信号源：BBU+RRU、宏蜂窝、微蜂窝和直放站。
2. 功率分配系统：光纤分布系统、泄露电缆和各种无源、有源分布系统，包含：3. 干线放大器：低噪声功率放大器。
4. 室内天线：吸顶全向天线、壁挂定向天线或者八木天线。
5. 馈线和接头：阻燃馈线和适配7/8”和1/2”等阻燃馈线的N 型、7/16 型接头。
如下图所示：图1. 室内分系统构成室内覆盖系统的方案设计灵活，可根据不同的室内覆盖场景和需求采用相应的系统设计方案。
实现室内无线信号的良好覆盖需解决好两方面的问题，即采用适当的信源提取方式和选择最佳的室内布线形式，以达到功率的合理分配。
1.2 功率分配系统的设备组成功率分配系统包含：同轴分布式天线系统、泄露电缆、光纤分布系统功率分配系统由有源设备和无源设备组成。
有源设备为直放站、干放、光纤近端（远端）机等；无源天馈系统由功分器、耦合器、电桥和分布式天线等无源器件组成，如下所述：1.2.1 无源器件1.2.1.1 天线天线是将传输线中的电磁能转化成自由空间的电磁波或将空间电磁波转化成传输线中的电磁能的设备，天线的主要指标有：增益、带宽、极化方式、波瓣角（垂直和水平）、前后比、驻波比。
通信天线种类按工作频段分为：超长波、长波、中波、短波、超短波、微波天线；按方向性分为：全向、定向天线；按结构特性：线天线、面天线。
主要应用的天线种类有：全向吸顶天线，定向壁挂天线，定向八木天线，下面对其进行简述：1.全向吸顶天线全向吸顶天线在室内覆盖系统应用中主要安装在天花板上，增益一般为3dBi，主要用于常规区域的覆盖。
1室内分布系统介绍
覆盖能力：可就近安装天线，也可以将发射信号用 馈线连接到天线端，覆盖范围大；
容量：硬件设计最大支持的信道数是4×32个，最 大可控制三个载扇；
组网要求：2M传输（可用微波或光纤）； 缺点：可靠性不如宏蜂窝。
信号源
信号源
➢ 直放站
特点：配套要求低，建设周期短； 覆盖能力：覆盖范围较小； 容量：自身不提供容量，只解决覆盖问题； 组网要求：光纤直放站需要光纤与源基站连接；无线
IXD-120/V06-NB吸顶天线
室内天线
IXD-360/V03-NB室内吸顶天线
IXD-360/V03-NW室内吸顶天线
吸顶天线性能指标
室内天线
型号
参数
指标
IXD-360/V03-NW IXD-360/V03-NB
使用频段范围（MHz） 824~960/1710~2300 824~960
增益（dBi）
直放站不需要传输；
信号源
➢ 直放站
信号源
➢ 太阳能直放站应用实例
信号源
➢ 几种信号源的比较
信号源
优点
宏基站 容量大，稳定性高
微蜂窝
安装方便、适应性广、规化 简单、灵活
缺点
设备价格昂贵，需要机房， 安装施工较麻烦，不易搬迁， 灵活性稍差
室外条件恶劣、可靠性不如 基站、维护不太方便、扩容 能力不足
信源分类： 宏蜂窝 微蜂窝 直放站
信号分布方式分类： 无源分布系统、有源分布系统 同轴电缆分布方式、光纤分布方式、泄漏电缆分布方式
目录
1 室内分布系统概述 2 室内分布系统的组成 3 室内分布系统常用器件 4 TD室内覆盖技术要求 5 室内覆盖对网络参数的影响
室内分布系统培训资料讲解
室内分布系统总体介绍
9.实现室内覆盖的方法
RRU接入方式 以BBU+RRU的方式进行射频拉远，为室内分布系统提供信源，BBU与RRU之间通过光纤连接， 不同运营商安装方法有所不同，例如电信的BBU安装在基站，RRU安装于覆盖场所；移动的 BBU与RRU大多数安装在覆盖场所。
室内分布系统总体介绍
11.室内分布系统分类（按系统划分）
室内分布系统总体介绍
室内分布系统总体介绍
室内分布系统总体介绍
室内分布系统总体介绍 12.室内分布系统分类（按信源提取方式划分）
以基站为信号源的室内覆盖系统
耦合器
宏蜂窝 功分器
天线
室内分布系统总体介绍
以无线直放站为信号源的室内覆盖系统
难、垂直布线距
元，再把光信号转换为电信号， 3、 工程设计简单，无需计算馈线损耗，主要考 离较长或有裙
经放大器放大后通过天线对室内 虑上行噪声电平的问题。
楼、附楼的大型
各区域进行覆盖，从而克服了无 4、 工程施工方便。
高层建筑物的室
源天馈分布系统因布线距离过长 5、 覆盖范围较大。
内覆盖。
而线路损耗过大的问题。
规模的建筑
3、 设计较复杂，需要考虑馈线和无源器件的损耗和能量 物，如商场、
分布问题。
写字楼等。若
4、 工程布放馈线难度较大。
要用于大规模
5、 每天线口输出功率较难做到一致，信号覆盖均匀程度 的建筑物内，
一般。
需使用干线放
6、 可用干线放大器补偿线路的损耗以扩大覆盖范围。
大器。
有源天馈信 号分布系统
盖盲区。 其他 基站直接耦合
室内分布系统总体介绍
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
成本低，设计方案灵活，易 于维护，可兼容多种移动通 覆盖范围受同轴电缆传输损耗的限制 信系统
传输损耗低（传输距离远），
易于设计和安装，信号传输 质量好，可兼容多种移动通
远端模块需要供电，造价高
信系统
场强分布均匀，可控性高； 频段宽，多系统兼容性好。
造价高，传输距离近，安装要求严格
室内分布系统概述
➢ 本节小结
信号源
➢ 宏蜂窝
特点：容量大，是网络的核心，需要机房，可靠性 好，维护比较方便；
覆盖能力：比较强，适用场合比较多； 容量：容量大，可支持的载扇数要比其它产品多； 组网要求：2M传输（可用微波或光纤）； 缺点： 设备价格昂贵，需要机房，安装施工较麻
烦，不易搬迁，灵活性稍差。
信号源
信号源
➢ 微蜂窝
室内分布系统概述
➢ 什么地区需要建设室内分布系统
室内盲区
新建大型建筑、停车场、办公楼、宾馆和公寓等
话务量高的大型室内场所
车站、机场、商场、体育馆、购物中心等
发生频繁切换的室内场所
高层建筑的顶部，收到多个基站的功率近似的信号。
室内分布系统概述
➢ 室内分布系统的作用
室内分布系统的建设，可以较为全面地改善建筑物内 的通话质量，提高移动电话接通率，开辟出高质量的 室内移动通信区域；
可分为：
包含有源设备的有源分布系统 只包含无源器件的无源分布系统
信号分布方式
➢ 按中继方式不同可分为：
无源分布方式 有源分布方式
➢ 按射频信号传输介质不同可分为：
同轴电缆分布方式 光纤分布方式 泄露电缆分布方式
信号分布方式
➢ 无源分布方式
信号源通过耦合器、功分器等无源器件进行分路，经由 馈线将信号分配到每一副分散安装在建筑物内各个区域 的低功率天线上，解决室内信号覆盖问题。
合路器与双工器的原理：
f1~f2 f3~f4 fn-1~fn
合路器
f1~fn
发射机 接收机
f1~f2
f3~f4
双工器
f1~f2 f3~f4
无源器件
目录
1 室内分布系统概述 2 室内分布系统的组成 3 室内分布系统常用器件 4 TD室内覆盖技术要求 5 室内覆盖对网络参数的影响
RC-5NK -06(10/15/20)F宽频带耦合器
——耦合器
RC-5NK/NK/NK-06(10/15/20)F1耦合器
4，双工器与合路器的基本原理及应用
作用：合路器可以将同一频段或者不同频段上的多个发射信号合成并输出至天线，双工 器工作在通信系统的同一个频段上，两个滤波器的公共端口连接至天线，其中一个滤波 器选频工作在上行频段，将来自天线的信号选择进入接收机；另一个滤波器选频工作在 下行频段，将来自发射机的信号选择送至天线发射出去。
IXD-120/V06-NB吸顶天线
室内天线
IXD-360/V03-NB室内吸顶天线
IXD-360/V03-NW室内吸顶天线
吸顶天线性能指标
室内天线
型号
参数
指标
IXD-360/V03-NW IXD-360/V03-NB
使用频段范围（MHz） 824~960/1710~2300 824~960
增益（dBi）
信号分布方式
➢ 泄露电缆分布方式
优点：覆盖均匀，带宽宽； 缺点：造价高，安装要求较高，每隔1米就要求装一个
挂钩，悬挂起来时电缆不能贴着墙面，至少要与墙面 保持2厘米距离； 适用于隧道、地铁、长廊和电梯井等特殊区域，也可 用于对覆盖信号强度的均匀性和可控性要求较高的大 楼。
信号分布方式
➢ 几种信号分布方式的比较
目录
1 室内分布系统概述 2 室内分布系统的组成 3 室内分布系统常用器件 4 TD室内覆盖技术要求 5 室内覆盖对网络参数的影响
室内分布系统的组成
➢ 室内覆盖系统的组成
室内覆盖系统主要由信号源和信号分布系统两部分组成；
信号源
信号分布系统
室内分布系统的组成
➢ 室内分布系统实物图
信号源
➢ 信号源是为分布系统提供无线信号； ➢ 信号源可以是无线通信系统的基站、直放站或其它
直放站不需要传输；
信号源
➢ 直放站
信号源
➢ 太阳能直放站应用实例
信号源
➢ 几种信号源的比较
信号源
优点
宏基站 容量大，稳定性高
微蜂窝
安装方便、适应性广、规化 简单、灵活
缺点
设备价格昂贵，需要机房， 安装施工较麻烦，不易搬迁， 灵活性稍差
室外条件恶劣、可靠性不如 基站、维护不太方便、扩容 能力不足
室内分布系统概述
➢ 为什么要建室内分布系统
室内移动通信环境有太多需要完善的地方； 覆盖方面，由于建筑物自身的屏蔽和吸收作用，造成了无线
电波较大的传输损耗，形成了移动信号的弱场强甚至盲区； 容量方面，建筑物例如大型购物商场、会议中心，由于移动
电话使用密度过大，局部网络容量不能满足用户需求，无线 信道发生拥塞现象； 质量方面，建筑物高层空间极易存在无线频率干扰，服务小 区信号不稳定，出现乒乓切换效应，话音质量难以保证，并 出现掉话现象。
克服了无源天馈分布方式覆盖范围受馈线损耗限制 的问题。
信号分布方式
➢ 有源分布方式
信号分布方式
干线放大器
信号分布方式
➢ 光纤分布方式
把基站或微蜂窝直接耦合的信号转换为光信号，即通 过电光转换，利用光纤将射频信号传输到分布在建筑 物各个区域的远端单元，在远端单元再进行光电转换， 经放大器放大后通过天线对室内各区域进行覆盖
ODP-030/V18-NG
ODP-090/V14-NG
ODP-085/V11-NG
室外天线
定向板状天线
项目
型号
使用频段范围（MHz）
驻波比 增益（dBi） 最大输入功率（W ） 水平方向角（°）
ODP090/V14-NG 824~900
13．6
90
ODP085/V11-NG 870~960
10．5
特点：体积小、不需要机房，安装方便，是一种灵 活组网的产品；
覆盖能力：可就近安装天线，也可以将发射信号用 馈线连接到天线端，覆盖范围大；
容量：硬件设计最大支持的信道数是4×32个，最 大可控制三个载扇；
组网要求：2M传输（可用微波或光纤）； 缺点：可靠性不如宏蜂窝。
信号源
信号源
➢ 直放站
特点：配套要求低，建设周期短； 覆盖能力：覆盖范围较小； 容量：自身不提供容量，只解决覆盖问题； 组网要求：光纤直放站需要光纤与源基站连接；无线
室内分布系统常用器件
1、天线基本概念
天线的定义：能够有效地向空间某特定方向辐射电磁波或能够有效地接 收空间某特定方向来的电磁波的装置。
半功率波束宽度 方向性系数：(D) 用于描述天线在某特定方向上能量集中的程度。 增益：(G) 指在输入功率相同的条件下，天线在特定方向上的辐射强度与参考天线的辐射强度 之比； 前后比：(F/B) 表明天线对后瓣干扰抑制的好坏 程度。
信号分布方式 无源分布方式
有源分布方式 同轴电缆分布
方式
光纤分布方式
泄漏电缆分布 方式
优点
缺点
成本低、使用无源器件，故 障率低、无需供电，安装方 便、无噪声累积、宽频带
系统设计较为复杂、信号损耗较大时需加干 放
设计简单，布线灵活，场强 频段窄，多系统兼容困难；需要供电，故障
均匀
率高、有噪声积累，造价高
信号分布方式
➢ 光纤分布方式
优点：光纤传输损耗小，克服了无源天馈分布方式因 布线过长而线路损耗过大的问题；
缺点：造价较高，设备较复杂；
信号分布方式
➢ 泄露电缆分布方式
通过泄露电缆传输信号，并通过泄露电缆外导体的一 系列开口在外导体上产生表面电流，在电缆开口横截 面上形成电磁场，这些开口就相当于一系列的天线起 到信号的发射和接收作用。
85
ODP090/V11-NW 824~960 1710~2300
<1.5 10．8
100
90
ODP110/V06-NB 824~960
5．8
110
ODP030/V18-NG 824~960
17．1
30
2，功分器的基本原理及应用
• 功分器的作用：是将功率信号按一定的比例分配到各 分支端口，给不同的
室内分布系统的建设，可以利用微蜂窝系统可以分担 室外宏蜂窝话务，扩大网络容量，从整体上提高移动 网络的服务水平
室内分布系统概述
➢ 本节小结
建室内分布系统目的： 解决覆盖、容量、通话质量问题；
需要建设室内分布系统地区： 室内盲区、话务量高的室内场所、发生频繁切换的室内场所
室内分布系统作用： 覆盖盲区、吸收话务量、改善通话质量、提升网络服务水平
室内分布系统概述 技术交流
京信通信系统（中国）有限公司 江苏省公司
目录
1 室内分布系统概述 2 室内分布系统的组成 3 室内分布系统常用器件 4 TD室内覆盖技术要求 5 室内覆盖对网络参数的影响
室内分布系统概述
➢ 什么是室内分布系统
室内分布系统是针对室内用户群，用于改善建筑物内移 动通信环境的一种解决方案。
直放站
无需传输、技术成熟、施工 简单、建设成本较低
扩容能力不足、受宿主基站影 响
信号源
➢ 几种信号源的比较
比较内容
是否可以增加容量
信号质量 对网络的影响 是否需要传输设备 是否需要重新频率规划 是否需要调整参数 是否支持多频、多系统环境 安装时间 投资
基站 根据需要增加
容量 好 小 需要 需要 需要 不支持 较长 较大
覆盖区使用。 • 功分器按功率分配的比例分为：等功分器和不等分功 分器（例如功分比为
