贯通测量设计
某水库输水工程贯通测量施工组织设计

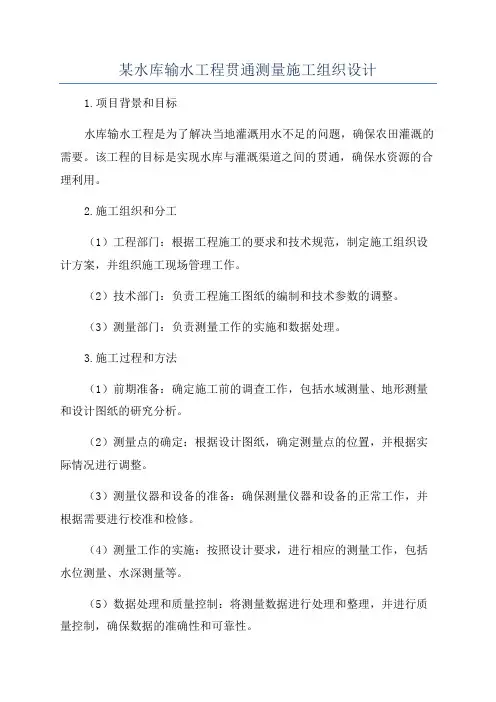

某水库输水工程贯通测量施工组织设计1.项目背景和目标水库输水工程是为了解决当地灌溉用水不足的问题，确保农田灌溉的需要。
该工程的目标是实现水库与灌溉渠道之间的贯通，确保水资源的合理利用。
2.施工组织和分工（1）工程部门：根据工程施工的要求和技术规范，制定施工组织设计方案，并组织施工现场管理工作。
（2）技术部门：负责工程施工图纸的编制和技术参数的调整。
（3）测量部门：负责测量工作的实施和数据处理。
3.施工过程和方法（1）前期准备：确定施工前的调查工作，包括水域测量、地形测量和设计图纸的研究分析。
（2）测量点的确定：根据设计图纸，确定测量点的位置，并根据实际情况进行调整。
（3）测量仪器和设备的准备：确保测量仪器和设备的正常工作，并根据需要进行校准和检修。
（4）测量工作的实施：按照设计要求，进行相应的测量工作，包括水位测量、水深测量等。
（5）数据处理和质量控制：将测量数据进行处理和整理，并进行质量控制，确保数据的准确性和可靠性。
（6）测量结果的分析和评估：根据测量结果，对工程的贯通效果进行分析和评估，并提出相应的建议和措施。
4.安全措施和风险管理（1）在施工现场设置明显的警示标志，确保工人和设备的安全。
（2）对测量仪器和设备进行定期检查，确保其正常工作。
（3）在施工现场进行安全培训，加强工人的安全意识。
（4）对施工现场进行定期巡检，及时发现和解决安全隐患。
（5）在施工现场设置医疗人员，准备急救设备，以应对可能发生的突发事件。
5.环境保护措施（1）施工现场划定临时用地范围，确保施工对周围环境的影响最小化。
（2）减少施工过程中产生的噪音和粉尘，使用低噪音和环保型机械设备。
（3）对施工现场产生的废弃物进行分类和处理，确保环境的清洁和整洁。
（4）加强对施工过程中可能产生的污染源的监测和管理，确保水质达标。
6.进度管理和质量控制根据工程施工计划，制定施工进度管理和质量控制方案，对施工过程进行监督和检查，并及时修正和调整工作计划。
矿井贯通工程测量设计方案报告
矿井贯通工程测量设计方案报告一、贯通工程概况+875风井贯通工程是**煤矿年度掘进生产的重要工程。
该风井的顺利贯通是我矿技改工作顺利进行的重要保证。
此风井贯通导线全长3000米以上，贯通长度400米，方向117°10′00″，坡度5‰,属于大型贯通.贯通施工任务由掘二队完成,预计今年12月份贯通,贯通点坐标号(X=3123504.503,Y=35496469.716,H=802.35).根据风井的用途及矿委的要求,贯通点的水平重要方向偏差不超过500MM,垂直方向偏差不超过300MM.二、贯通测量方案设计根据《煤矿测量规程》要求、参考《煤矿测量手册》将本次贯通设计方案分成贯通地面测量、井下测量〔含联系测量〕二部分〔参见贯通误差预计图〕。
具体方案为：以鑫隆煤矿ＧＰＳ点ＤＪ点、**煤矿ＧＰＳ点ＬＣ25点为基准测一组7″级闭合导线至+875风井口。
同样以鑫隆煤矿ＧＰＳ点ＤＪ点、**煤矿ＧＰＳ点ＬＣ25点为基准测一组五等闭合水准环线至风井口。
选风井、主井附近一边〔ＤＪ～Ⅲ、ＬＣ25～Ｉ〕作为本次风井贯通的导线起始边分别向风井井口、800回风平巷，形成独立闭合导线网。
同样以Ｉ、Ⅲ作为本次风井贯通的高程起算点分别向风井井口、井底布设，形成独立高程闭合网。
三、技术设计和作业依据（1）《煤矿测量规程》中华人民共和国能源部制定，1989年7月1日开始执行。
（2）《煤矿测量手册》中华统配煤矿总公司生产局组织修订，1990年版。
（3）《工程测量规范》（GB50026-2007），中国有色金属工业协会主编，建设部批准。
2008年5月1日实施。
（4）《中、短程光电测距规范》（GB/T16818-2008），2008年12月1日实施。
第一部分贯通测量井下部分技术要求1、井下平面测量井下平面测量：井下平面测量按7″级闭合导线布设。
以+875风井附近ＤＪ～Ⅲ边作为起始边（施测前全站仪对其进行检校，在可靠的前提下方可作为本次导线的起始边），施测闭合导线起至总回风井底落平点→碛头、ＬＣ25～Ｉ起沿主井→810回风平巷→碛头。
贯通测量设计书 2

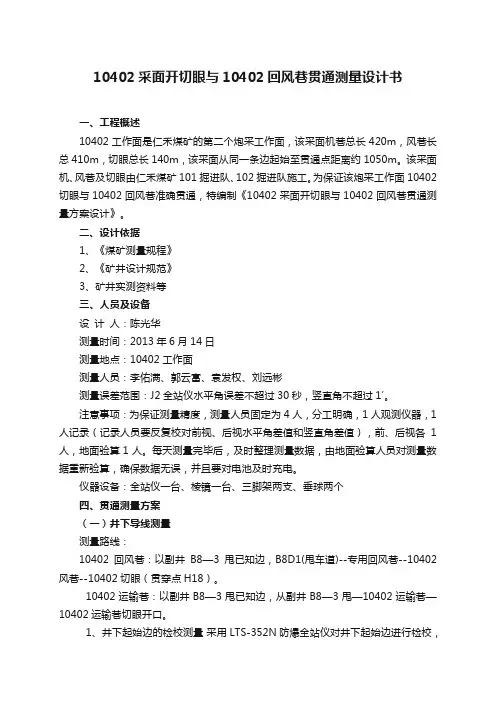

10402采面开切眼与10402回风巷贯通测量设计书一、工程概述10402工作面是仁禾煤矿的第二个炮采工作面，该采面机巷总长420m，风巷长总410m，切眼总长140m，该采面从同一条边起始至贯通点距离约1050m。
该采面机、风巷及切眼由仁禾煤矿101掘进队、102掘进队施工。
为保证该炮采工作面10402切眼与10402回风巷准确贯通，特编制《10402采面开切眼与10402回风巷贯通测量方案设计》。
二、设计依据1、《煤矿测量规程》2、《矿井设计规范》3、矿井实测资料等三、人员及设备设计人：陈光华测量时间：2013年6月14日测量地点：10402工作面测量人员：李佑满、郭云富、袁发权、刘远彬测量误差范围：J2全站仪水平角误差不超过30秒，竖直角不超过1′。
注意事项：为保证测量精度，测量人员固定为4人，分工明确，1人观测仪器，1人记录（记录人员要反复校对前视、后视水平角差值和竖直角差值），前、后视各1人，地面验算1人。
每天测量完毕后，及时整理测量数据，由地面验算人员对测量数据重新验算，确保数据无误，并且要对电池及时充电。
仪器设备：全站仪一台、棱镜一台、三脚架两支、垂球两个四、贯通测量方案（一）井下导线测量测量路线：10402回风巷：以副井B8—3甩已知边，B8D1(甩车道)--专用回风巷--10402风巷--10402切眼（贯穿点H18）。
10402运输巷：以副井B8—3甩已知边，从副井B8—3甩—10402运输巷—10402运输巷切眼开口。
1、井下起始边的检校测量采用LTS-352N防爆全站仪对井下起始边进行检校，在该起始边可靠的前提下，作为导线测量的起始边。
2、井下导线采用LTS-352N防爆全站仪按7″导线精度施测，水平角观测两个测回，边长观测两个测回，并进行往返观测，各种测量数据限差符合技术要求，平差计算导线坐标。
3、选点和设点，井下导线点一般设在巷道的顶板上。
选点时至少两人，在选定的点位上用矿灯或电筒目测，确认通视良好后即可做出标志并用油漆或粉笔写出编号。
巷道贯通测量方案设计及精度控制
巷道贯通测量方案设计及精度控制邵冬冬【摘要】为了按时按量的完成生产任务和要求,煤矿企业经常要进行巷道贯通工程,而巷道贯通测量技术关系到整个矿井的建设与生产,因此应该引起相关企业的高度重视.为此,在测量过程中采用先进的GPS全球定位技术、高斯平面坐标系统、全站仪光电测距法等技术保证坐标系统的统一,并在测量过程中结合其他专业的仪器设备和科学测量方法,如陀螺全站仪、光学对点器、四架法等.以东六盘区6301工作面和东翼回风一巷为例,通过测量误差预计,结合巷道贯通测量技术要求及精度控制,使得巷道贯通测量的精度上得到了有效控制,为以后类似测量的工作积累了经验.【期刊名称】《陕西煤炭》【年(卷),期】2019(038)003【总页数】3页(P144-146)【关键词】贯通测量;巷道贯通;井下测量;精度控制【作者】邵冬冬【作者单位】晋城宏圣建筑工程有限公司,山西晋城 048000【正文语种】中文【中图分类】TD1750 引言巷道贯通是指按照设计要求将2个或多个指定井巷通过井巷掘进的方式相互联通起来，称之为贯通。
巷道贯通质量的好坏受巷道贯通测量参数的影响。
测量参数的误差大小，决定了巷道贯通质量的达标与否。
而不论是井上测量还是井下测量，其测量参数的误差都会受到严格的控制。
保证和控制巷道贯通测量的精度事关矿井在日常作业中的安全及巷道贯通的顺利实施。
如果测量数据出现较大误差，很可能影响巷道的贯通，给矿井造成巨大损失。
所以在巷道测量过程中，测量人员一定要高度谨慎，具备高度的责任心。
1 巷道贯通测量的意义1.1 保证进度及节约成本巷道贯通测量参数的精度越高，越能加快巷道的掘进进度，使2个或多个需要贯通的巷道快速的贯通，缩短巷道的建设周期，保证工程进度，节约企业成本。
其实在我们日常生活中经常见到许多矿井因测量参数精度不足而造成返工，甚至报废[1]。
所以在巷道贯通测量精度上一定要高度重视。
1.2 保证施工安全在矿井施工过程中，巷道的贯通测量直接影响着工程施工的顺利实施和安全保障。
贯通测量方案设计及实施
贯通测量方案设计及精度预计设计书指导教师：班级：测绘07-4学号：0704070422姓名：一、设计专题冠山矿一、三井间-540大巷贯通测量方案设计及精度估算和技术造价二、测区概况北煤公司关山煤矿原辖一井、二井和三井三个矿井。
其中，一井为中央并列立井和二段暗斜井分水平采矿开拓方式，二、三井为斜井开拓。
现为了开拓深部煤层时，改善与属于通风条件，决定将三井合并，将厡一井新开拓一对竖井（主井及副井）延伸到-540米水平，掘进一对主石门及-540米水平大巷。
原三个井所产煤炭全部经由-540米水平大巷运到新竖井提升。
为加快工程速度，-540米水平东翼大巷有一井和三井两端同时以全断面巷道相向掘进贯通。
本巷道贯通贯通测量路线井上、下闭合总长度共约9km，其中在-540米水平大巷中尚需实掘2300米。
施工所在岩层大部分为沙页岩，地质情况比较简单。
围岩稳定，地压不大。
支护方式一律采用锚喷。
巷道掘进方式为风动式凿岩机打眼，火药爆破，颤抖式装岩机装车，矿车运输，巷道断面宽3.5米，拱高2.5米。
冠山一井新竖井井口标高+210米，井底车场标高-542米，井深752米左右。
贯通大行坡度为5%（三井高，一井低）。
从目前巷道施工位置及掘进速度考虑，贯通相遇点选在三井第二段暗斜井甩车场西侧，设7点与设9点之间k处。
按照«煤矿测量规程»规定和巷道工程要求，本次贯通在水平重要方向x上，允许偏差为M X允=±0.5米，高程方面的偏差允许值为M Z允=±0.2米。
现在已知条件已给出，国家二等控制点A（石厂）为：X A=4628191.41 Y A=56287.43 边长 S AB=4151.137 S BC=3367.436 坐标方位角a AB=41°38′44″.26 a BC=312°36′12″.94矿区范围为：东经129°39′到120°54′北纬41°45′到41°54′采用3°高斯投影带，第40带中央子午线为L0=120°。
综采工作面贯通测量方案设计及应用
269井下测量是煤矿生产中的关键一环，确保测量数据真实准确对于合理制定生产计划、安全生产、提高开采效率、提高产量等都具有极为重要的作用。
但在实际煤矿井下测量过程当中，因主客观原因，会出现种种测量失误，得到的测量数据偏差较大，从而引起后续计算、分析错误，影响煤矿实际开采工作，直接造成经济损失，严重情况下甚至因错误数据引发煤矿安全事故，威胁工人生命安全。
随着矿井大型机械化设备的推广应用，回采工作面圈定范围不断增大，甚至部分矿井回采巷道长度超过3000 m，超前距离采煤工作面给巷道掘进、围岩支护以及贯通测量等工作开展带来新的挑战。
贯通测量会直接影响矿井煤炭开采效率，给巷道贯通带来一定影响。
文中以斜沟矿23108工作面回采巷道贯通为工程背景，制定贯通测量方案并给出辅助测量及安全保障措施，采用的贯通测量方案满足了采面回采巷道高质量贯通需求[1]。
1 贯通工程概况斜沟矿位于山西省吕梁兴县北50km处，矿区南北长约22km，东西宽约3-4km，矿井面积约88.6km 2，矿井设计生产能力1500mt/a。
23108工作面位于斜沟矿井田南部，工作面南北布置，北邻皮带巷，切眼紧邻井田南部边界。
23108工作面由材料巷、运输巷和切眼构成，巷道掘进总长度为3813m，其中23108材料巷、运输巷设计长度分别为1870 m、1753m，采用综掘工艺施工，围岩采用锚网索支护；23108切眼设计长度190m，采用综掘工艺施工，使用锚网索+单体支柱+π梁联合支护。
23108工作面预计贯通导线总长度约4050m，属大型贯通。
2 贯通测量方案确定根据《煤矿测量规程》该贯通属大型贯通，文中根据2205工作面贯通测量需求制定测量方案。
2.1 测量方案设计根据以往的贯通测量经验，采用7″级导线测量可以满足贯通精度要求，本次贯通设计选用 7″级导线施测。
利用现有巷道和待掘巷道分别在轨道巷、23106运输联巷、23108材料巷、23106材料联巷、23108运输巷及23108切眼布设测量导线，已有巷道按实际测量导线点，待掘巷道一般（平均）每 90 m 布设一点，贯通施测导线全长约4050 m，预计共施测导线点50个。
两井间巷道贯通测量设计及误差预计
两井间巷道贯通测量设计及误差预计摘要：两个井筒之间的巷道贯通一般需要贯通测量距离长，受已有巷道坡度和角度限制，导线点不能均匀布置，导线边长一般较短，导线测站多，对贯通测量增加了难度。
为保证巷道能够准确贯通，在工程施工前要对贯通测量方案进行设计，依据设计的测量方法和各项精度要求进行误差预计计算，误差预计结果能满巷道贯通要求说明测量方案正确，否则需要重新设计。
关键词：两井；贯通；测量设计；误差预计一、概述铜川矿业公司玉华煤矿位于铜川市印台区，随矿井发展设计从地面开拓北风井与井下现有巷道定点贯通。
两井口间井下导线全长5300多米，地面控制距离近5600米，闭合长度10893米。
井下受巷道条件限制导线边长和角度不能均匀布置且观测条件差，所以施工前必须进行贯通设计和误差预计。
二、地面控制测量设计1．GPS平面控制根据付(斜)井和北风井两个井口附近的具体条件并兼顾今后测量工作，设计在付井附近布设六个近井点，北风井附近布设一组四个近井点，并与测区附近的三个国家控制点共同构网联测，采用GPS测量方案。
(1)已知点资料根据现有的“矿区控制点成果资料”，选取距测区10km以内的三个高等级控制点“葡萄寺”(Ⅱ等点)、“中石峁”(Ⅱ等点)及“草滩”(Ⅲ等点)作为GPS起算点。
(2)近井点布设首先布置与井下通视的井口永久点，其它点布设在稳定位置，要求最小基线长度不低于200m。
保证相邻两点之间相互通视，并尽可能使同组近井点之间都通视。
设计在两个井口共设置10个近井点，点位与编号见附图1。
(3)GPS网的精度设计根据《煤矿测量规程》确定近井点测量采用E级GPS网。
(4)GPS网的图形设计GPS网共有10个未知点(近井点)和3个已知点，其图形布设如附图1。
采用边连接方式，包括6个同步环。
最长基线边9238m，最短基线边300m。
总基线边36条，其中独立基线边18条，必要基线边12条，多余基线边6条。
表1E级GPS网测量精度与技术要求(5)GPS测量方法先对三个已知点进行GPS检测，在确认已知点进行GPS约束平差，然后再进行整体控制测量。
贯通工程测量设计书
贯通工程测量设计书贯通工程名称_______ 875风井. ______编制单位：兴文县黄家沟煤矿2011年7月贯通工程概况+875 风井贯通工程是黄家沟煤矿年度掘进生产的重要工程。
该风井的顺利贯通是我矿技改工作顺利进行的重要保证。
此风井贯通导线全长3000米以上，贯通长度400米，方向117° 10’ 00〃，坡度5%。
, 属于大型贯通.贯通施工任务由掘二队完成,预计今年12 月份贯通, 贯通点坐标号(X=3123504.503,Y=35496469.716,H=802.35). 根据风井的用途及矿委的要求，贯通点的水平重要方向偏差不超过500MM垂直方向偏差不超过300MM.二、贯通测量方案设计根据《煤矿测量规程》要求、参考《煤矿测量手册》将本次贯通设计方案分成贯通地面测量、井下测量〔含联系测量〕二部分〔参见贯通误差预计图〕。
具体方案为：以鑫隆煤矿GPS点DJ 点、黄家沟煤矿GPS点LC 25点为基准测一组7〃级闭合导线至+875风井口。
同样以鑫隆煤矿GPS点DJ点、黄家沟煤矿GPS点LC 25点为基准测一组五等闭合水准环线至风井口。
选风井、主井附近一边〔DJ〜皿、LC 25〜I〕作为本次风井贯通的导线起始边分别向风井井口、800回风平巷，形成独立闭合导线网。
同样以I、皿作为本次风井贯通的高程起算点分别向风井井口、井底布设，形成独立高程闭合网。
三、技术设计和作业依据( 1 )《煤矿测量规程》中华人民共和国能源部制定，1989 年7 月1日开始执行。
（2）《煤矿测量手册》中华统配煤矿总公司生产局组织修订, 1990年版。
（3）《工程测量规范》（GB50026-2007）中国有色金属工业协会主编，建设部批准。
2008年5月1日实施。
（4）《中、短程光电测距规范》（GB/T16818-2008）, 2008年12月1 日实施。
第一部分贯通测量井下部分技术要求1、井下平面测量井下平面测量：井下平面测量按7〃级闭合导线布设。
93403工作面贯通测量工程设计书xin
中国神华神东集团锦界煤矿93403综采工作面贯通测量工程设计书编制人：许龙审校：金严神东地测公司锦界地测站2009年6月10日设计审批栏目录一、工程概况.......................................................................................... - 4 -二、测量方案设计.................................................................................. - 6 -1、设计点坐标 ................................................................................. - 6 -2、起算点成果表 ............................................................................. - 7 -3、施测方案设计 ............................................................................. - 9 -三、井巷贯通相遇点的误差预计........................................................ - 17 -1、误差参数确定 ........................................................................... - 17 -2、贯通重要方向的选取 ............................................................... - 17 -3、贯通误差预计要素表 (17)4、贯通误差预计 ........................................................................... - 20 -（1）水平方向的误差预计 (19)（2）竖直方向的误差预计 (19)（3）综合误差预计 (20)5、贯通误差预计平面示意图 ....................................................... - 21 -四、贯彻学习记录................................................................................ - 23 -一、工程概况测量1-1二、测量方案设计1、设计点坐标测量2-12、起算点成果表测量2-23、施测方案设计测量2-3-1三、井巷贯通相遇点的误差预计1、误差参数确定测角中误差mβ=7″测距中误差m l=±(2+2D)㎜=±3″陀螺定向中误差ma02、贯通重要方向的选取为保证综采工作面的宽度上不发生变化，产生偏差，选取切眼方向为贯通重要方向，定为x′轴，垂直于切眼方向即沿顺槽掘进方向定为y′轴，以贯通点K为原点，建立误差预计假定坐标系。
贯通测量设计书
一、测量的步骤：
1、调查了解贯通巷道的实际情况，根据贯通的容许偏差，选择
合理的测量方案与测量方法。
对重要的贯通工程，要编制贯通测量设计书，进行贯通测量误差预计，以验证所选择的测量方位、测量仪器和方法的合理性。
2、依据选定的测量方法和方案进行施测和计算，每一施测和计
算环节，均须有独立可靠的检核，并要将施测得实际测量精度与原设计书中要求的精度进行比较。
3、根据有关数据计算贯通巷道的标定几何要素，并实标定巷道
的中线和腰线。
4、根据掘进巷道的需要，及进延长巷道的中线和腰线，定期进
行检查测量和填图，并按照测量结果及时调整中线腰线，贯通测量导线的最后几个(不少于3个)测站点必须牢固埋设，最后一次校定贯通方向时，两个相向工作面之间的距离不少于50米。
5、巷道贯通后，应立即测量出实际的贯通偏差值，并将两端的
导线连接起来，计算各项闭合差，此外还应对最后一段的中腰线进行调整。
6、重大贯通工程完成后，应对测量工作进行精度分析，写出工
作总结。
二、贯通测量设计书的编制：主要任务是选择合理的测量方案和方法。
1、井巷贯通工程概况：包括井巷贯通工程的目的、任务和要求，
贯通容许偏差值的确定，并附比例尺不小于1：2000的井巷贯通工程图。
2、贯通测量方案的选定。
包括地面控制测量，矿井联系测量及
井下控制测量的方案，并要说明所采有的测量起始数据的情况。
3、贯通测量的方法：包括所用用的仪器，测量方法及其限差的
规定。
4、贯通测量误差的预计：绘制比例尺不小于1：2000的贯通测
量控制点，确定测量误差参数，并进行误差预计。
5、贯通测量中应注意问题和应采取的措施。
浅谈煤矿井下贯通测量设计方案
检定钢尺时 ， 其丈量的相对中误差应不 大于 １ １ １ ０ ０ ０ ０ ０ 。 为 了确 保该 贯通 的顺 利 完 成 ，我 们 运 用 了先 进 的测 量 手 段 为 注 ：
Ａ ５ ０ ７ 工 作 面开 切巷 的 贯通 打下 了 良好 的基础 ， 利用 Ｔ Ｄ Ｊ ２ Ｅ型经 纬 仪 进 行 三角 高程 测 量 ，再 用 Ｇ Ｔ Ｓ ． ３ ３ ２ Ｎ型 全 站仪 对 导线 点 进 行 多次 复
３ 贯 通 方案 的选 择
一
级ｌ 悬空ｌ ５ ０ Ｉ ５ ｌ １ Ｉ ３ ｌ ２ ｌ ０ ． ５ ｌ １ ／ ２ ０ ０ ０ ０
３ ． ２ 日常施工 中线 采 用激 光 指 向 ， 每５ ０ ｒ ｎ 左 右 建立 导 线 点 ， 主要 控制 巷 道 方 向及
通 确定 为单 向贯 通 。
２ 作 业 目的
角精 度达 到规 范要 求 。 ３ ． １ ． ２ 各测 回间度盘 整置 位置 用 下列公 式计 算
①Ｄ Ｊ ２ 级仪器
ｏ ＇ ＝ １ ８ ０ 。 （ ｊ ＿ Ｉ ） ／ ｎ １ ＋ ｉ （ ｊ — Ｉ ） ＋ ‘ ｏ （ ｊ — Ｉ ／ ２ ） ／ ｍ
二 号斜 井 Ａ ５ ０ ７工作 面 开切 巷是 根 据井 巷工 程 设计 为 Ａ ５ ０ ７ 工 作
面 回采 服务 的必掘 巷 道 ，贯通 允 许偏 差 值为 中线 允 许偏 差 ０ ． ３ ｍ， 高
程允 许 偏差 ０ ． １ ｍ， 因巷 道顺 煤层 顶板 沿 自然坡 度 掘进 ， 故腰 线设 放 不 边 ３次读 数进 行平 均 ， 取 平 均值 为最 终值 。 做 考虑 。此 巷 作 为后 期 回采 工作 面 ， 届 时需 安 装 前 、 后刮 板 运 输机 、 采 煤 机及 液 压 支 架 ， 根 据 安 装 需要 ， 掘 进期 间必 须 保 证巷 道 施 工 质
煤矿巷道贯通测量设计说明书范本
**煤业有限责任公司通风行人斜巷贯通测量设计说明书年月**煤矿通风行人斜巷贯通测量设计说明书一、工程概况通风行人斜巷（以下简称通风斜巷）位于2#材料巷和主斜井井底之间，巷道掘进采用钻爆法施工，支护形式为直墙半圆拱支护，设计通风斜巷分两段，靠近2#材料巷的为第一段长20m，坡度为0°，第二段设计长度66.767m，坡度向下，倾角16°左右。
二、贯通测量方案1、已知资料井下基本控制网的导线点56#，92#。
坐标见下表2、贯通测量的其他依据1）煤矿测量规程，2）设计部门的设计图纸，3）根据工程需要确定的工程限差：水平方向限差30㎝，垂直方向限差20㎝；2、测量方法1）本次贯通测量以《煤矿测量规程》为依据，2）设计采用30″采区控制导线进行施测，3）本次测量采用三角法测量，中间导线点不留设，只在巷道的两端各留三个导线点做为中腰线标定时的起始边。
本次测量采用支导线法，以2#材料巷的56#、92# 起始，直到主斜井井底拟贯通点下点。
4）高程测量采用三角高程测量。
5）测角量边井下水平角与倾角同时观测，采用测回法观测；水平角观测限差：采用一测回，同测回中半测回互差不大于20”；垂直角观测采用一测回观测，竖盘指标差限差为15”。
量边采用悬空丈量法，每尺段用不同起点读数三次，读至毫米，长度互差应不大于3㎜.a)仪器设备北京三鼎产ＤＴ－０２Ｃ经纬仪１台，５０m长钢尺1把，小钢尺2把；两只单棱镜；b)贯通误差预计（1）水平重要方向上的误差预计在测量设计图（见附图）上量取Ry′和L·cosα′基本误差参数mβ=±30″, a平=0.0008（平巷）a斜=0.0016（斜巷）。
则，导线测角误差引起的误差：M2x′β=mβ2ΣR2y′ /ρ2=2405×10-6㎡导线量边引起的误差：M2x=a2平ΣL· cos2α′+a2斜ΣL·cos2α′=（0.0008）2×308+（0.0016）2×22=253×10-6m2T点在x′方向上的预计中误差为：Mx′T平=±ββ'M2x=士0.052m'M2x+T点在水平重要方向上的预计误差为：Mx′预=2Mx′T平=0.103m（2）垂直方向误差预计本次贯通测量全部采用三角高程测量，根据经验公式预计三角高程测量误差引起的贯通点T在高程上的中误差为：M H经=m hL L=40× 3.78=77.8mm贯通点T在高程上的预计误差为：M H预=2M H经=2×77.8mm=155.6mm误差预计总结：根据选定的测量方案，贯通点T在水平方向误差预计为0.103mm，小于生产限差300mm；高程误差预计155.6mm，小于生产限差200mm。
-950水平东大巷贯通测量设计书
-950水平东大巷贯通测量设计书-950水平东大巷贯通工程是从-800水平东大巷量出开口施工，分别由-950副山和-950首采区轨道山掘进，到达-950水平东大巷后，再相向掘进贯通。
此工程属于同一矿井内不沿导向层的相向贯通工程，必须同时进行平面和高程测量，以标设出贯通巷道的中线和腰线，保证巷道在平面上和高程上都能正确接合。
因此，要同时预计相遇点在垂直于巷道中心线方向上的误差和高程上的误差。
一、 测量方案为了消除起算数据误差的影响，平面控制和高程控制分别采用闭合导线和闭合水准路线的形式。
平面控制由-800东大巷高级导线点V+08~V+09起算，布设井下高级导线控制点，考虑到导线太长（约4900米），中间加测陀螺定向边3条，以减小测角误差的影响；测角使用2″级经纬仪TDJ2和T2，水平角按2次对中、4个测回，垂直角按2个测回施测；量边使用经过比长的50米钢尺和经过鉴定的I 级光电测距仪完成，并加入各项边长改正。
高程控制由-800主山下坡头附近的井下I 级水准控制点ZV .03起算，平巷布设井下I 级水准，斜巷施测三角高程，独立观测。
二、 各项中误差陀螺方位角中误差：m α=±12.3″；由于缺乏按实际资料求出的误差参数，故按《规程》取 测角中误差：m β=±5″；量边误差：钢尺量边a=0.0005, b=0.00005；测距仪量边 E=0.0005m, F=1 mm /km ； 水准测量每公里中误差：m hl =2250±=±17.678 mm ；三角高程测量每公里中误差：m hL =22100±=±35.355 mm ；三、 误差预计(一)相遇点K 在平面上的误差预计1． 起算数据误差引起K 点在X 方向上的误差：由定向边“Ⅵ下2~Ⅵ下3”引起：01M =010y R m ρα=±4572.14138.2062643.12⨯=±0.08429(m)由定向边“Ⅵ+01~Ⅵ+02”引起：02M =020y R m ρα=±5333.5328.2062643.12⨯=±0.03176(m)由定向边“Ⅵ1下1~Ⅵ1下2”引起：03M =030y R m ρα=±4718.168.2062643.12⨯=±0.00098(m)由定向边引起的误差总和：0M =±203202201αααm m m ++=±0.0901(m)2.测角误差的影响： 分为三段：1） 由定向边“Ⅵ下2～Ⅵ下3”至定向边“Ⅵ+01～Ⅵ+02”∑=222121ηρββm m x =232308862.7058.206264122⨯⨯=1βx m ±0.03683（m ）2） 由定向边“Ⅵ1-2～Ⅵ1-1”至定向边“Ⅵ下2～Ⅵ下3”∑=222221ηρββm m x =666698755.0658.206264122⨯⨯ =2βx m ±0.06274（m ）3） 由定向边“Ⅵ+01～Ⅵ+02”至定向边“Ⅵ1-2～Ⅵ1-1”∑=222321ηρββm m x =151211576.7858.206264122⨯⨯ =3βx m ±0.02668（m ）总测角误差影响=βx m ±322212βββx x x m m m ++=±0.0775 (m)因系独立两次测量的平均值，故=βx M 2βx m =±0.0548 (m)3.量边误差的影响： 钢尺量边误差：x xl L b l a M 222212cos +=∑α=0.00052×644.1117+(0.00005×988.8734)2±=1xl M 0.0510(m)测距仪量边误差：)cos (2222α∑=l xl m M=0.000262533±=2xl M 0.0162(m)量边总误差的影响：22122xl xl xl M M M +==0.00286344±=xl M 0.0535(m)因取独立测量两次的平均值，故0.0535±=平xl M 20535.0 =±0.0378(m)4.相遇点K 在x 方向上的预计中误差为：平xl x xk M M M M 2202++±=β=±0.112（m ）5.贯通相遇点K 在水平重要方向上的预计误差为：xk x M M 2±=预=±0.224（m ）（二）相遇点K 在高程上的误差预计在高程闭合路线中包含水准路线和三角高程路线，下面分别进行误差预计：1.三角高程测量误差误差有两段三角高程，长度分别为： L1=615.2851m,l2=567.4853mm H 经=±m hL 21L L +=±35.35534001.0)4853.5672851.615(⨯+=±38.451(mm)2.水准测量误差水准路线共有三段，长度分别为：R1=1222.3549m, R2=2870.7559m, R3=1152.2002m m H 水=±m hl 321R R R ++=±17.67767001.0)2002.11527559.28703549.1222(⨯++ =±40.486(m)3.K 点在高程上的预计中误差为：因上述测量均独立进行两次，故预计中误差为：M HK =21±经水H H m m 22+=±39.482(mm)4.K 点在高程上的预计误差 H K H K M M 2=预=±78.964(mm)从上述误差预计结果可以看出，在水平重要方向上和高程方向上的误差均未超过贯通允许偏差，而且精度较高。
贯通测量设计、审批、总结
贯通测量设计、审批、总结贯通测量设计、审批、总结贯通测量设计、审批、总结陈家湾乡煤矿贯通测量设计轨道巷贯通于总回风巷东三顺槽口，其贯通距离为53.2m，设计贯通方位为120°50′，沿煤层底板掘进，掘进断面8.1m2，其贯通测量工作设计如下：1、由井下基本控制导线点P5、D1、D2、O6测得轨道巷中开口坐标C1′（如图）。
2、在P5′点架设经纬仪，后视P5，转角β=120°50′＋180－αP5－P5′定设一组中线。
20xx年11月1日轨道巷与总回风巷东三顺槽口贯通测量总结轨道巷与总回风巷东三顺槽口经实测贯通中线坐标为：x测=8075.915y测=8445.908中线坐标为x=8075.9109y=8445.913fx=＋6mmfy=－5mm18.426fs=8.426k==5320xx313完全满足《测量规程》对井下一翼长度小于5km，基本控制导线115″级，相对闭合差为6000的精度要求，因此，该贯通工程质量为优良工程。
技术科20xx年11月20日贯通测量设计神东煤炭公司榆家梁煤矿45202工作面贯通测量设计神东煤炭公司地测分公司20xx年12月6日贯通测量设计榆家梁煤矿45201综采工作面于二OO二年9月4日切眼贯通工作面形成由于进行了贯通的测量设计，并在测量中采取了一糸列措施，贯通精度高予预期，为保证生产的接续，十月份，榆矿连采一队开始掘进45202运顺45203回顺，计划工期8个月，在顺槽掘进至6400米处开切眼，在切眼掘进至45202回顺位置时，返掘130m与45202回顺贯通形成45202工作面，井下贯通长度为一万叁仟佘米。
