兆欧表说明书
ZP-5053 高压数字兆欧表 使用说明书
北京恒远博创科技发展有限公司电话189****8649传真：************ ZP-5053高压数字兆欧表使用说明书北京恒远博创科技发展有限公司目录1、产品简介 (2)2、主要技术指标 (2)3、仪器面板介绍 (4)4、操作流程 (5)5、测试前注意事项 (7)6、测试面板 (7)7、电池的使用及维护 (9)8、注意事项 (10)9、仪表成套性 (11)10、产品售后服务保证 (11)在使用本仪器前，请仔细阅读使用说明书，保证安全是用户的职责。
一、产品简介ZP-5053高压数字兆欧表可广泛应用于变电站、发电厂的设备检修，对高压电器设备如：变压器、电抗器、电容器、断路器等进行绝缘电阻、吸收比、极化指数的测量。
产品特点：1、仪表具有自校准功能，在待机界面长按复位键，按提示操作即可校准完毕。
当认为仪表测试精度不够准确时可使用该项。
（必须按提示操作）2、ZP-5053高压数字兆欧表采用微电脑控制，全中文操作界面，可自动完成吸收比、极化指数的测量；具有耐压测试、快速测试等功能选项。
3、输出功率大，短路电流大于5mA，即给负载的充电电流为5mA。
4、采用新型电路设计，引入数字滤波技术，抗干扰能力强、适用于复杂高压现场测量。
5、电磁兼容设计，抗冲击能力强、安规塑壳、携带方便。
内置大容量2600mAh锂充电电池。
智能化充电电路，电池使用寿命长。
6、具有短路、过载、放电等故障保护功能，并以声响和文字信息提醒用户。
二、主要技术指标1.型号分类ZP公司标识A B CA代表最高输出直流高压（额定直流高压）B短路电流值标识C仪表功能标识2、各种型号兆欧表主要参数仪表型号短路电流输出电压仪表主要功能ZP-50535mA 500V1000V2500V5000V1.四档电压切换。
2.4节2600mAh锂充电电池供电3.电池电量检测准确，智能管理电池。
4.有短路、过载、电池欠电等保护功能，出现故障时以文字和声响提醒用户。
航空用兆欧表-使用说明书
航空用兆欧表使用说明书
1、使用兆欧表的注意事项
(1)测量绝缘电阻必须在被测设备和线路停电的状态下进行。
对含有大电容的设备，测量前应放电，测量后也应及时放电，放电时间不得小于2min,以保证人身安全。
(2)兆欧表与被测设备间的连接导线不能用双股绝缘线或绞线，应用单股线分开单独连接,以避免线间电阻引起的误差。
(3)摇动手柄时应由慢渐快至额定转速120r/min。
在此过程中，若发现指针指零，说明被测绝缘物发生短路事故，应立即停止摇动手柄，避免表内线圈因发热而损坏。
(4)测量具有大电容设备的绝缘电阻时，读数后不能立即停止摇动兆欧表，以防止已充电的设备放电而损坏兆欧表，应在读数后-边降低手柄转速，一边拆去接地线。
在兆欧表停止转动和被测物充分放电前不能用手触及被测设备的导电部分。
(5)测量设备的绝缘电阻时，应记下测量时的温度、湿度，被测设备的状况等，以便分析测量结果。
2、使用兆欧表测量电气设备绝缘电阻的步骤
(1)正确选择兆欧表:选择兆欧表的原则是:
①其额定电压一定要与被测电气设备或线路的工作电压相适应;
②兆欧表的测量范围也应与被测绝缘电阻的范围相符合，以免引起大的读数误差。
(2)兆欧表的正确接线：如前文所述，此处不再重复。
(3)使用兆欧表前的检查:
在兆欧表接通被测电阻前，摇动手柄使发电机达到120 r/min的额定转速，观察指针是否指在标度尺的“∞”位置;再将端钮L和E短接,缓慢摇动手柄，观察指针是否指在标度尺的“0”位置。
如果指针不能指在相应的位置，表明兆欧表有故障，必须检修后才能使用。
(4)用兆欧表测量电气设备的绝缘电阻:测量步骤要正确,测量结果需在允许误差范围内。
KD2676型兆欧表使用说明书
KD2676型兆欧表使用说明书武汉华理电力设备有限公司1 性能特点●适于在各种电气设备的保养、维修、试验及检定中作绝缘测试。
●绝缘阻值分度线均匀清晰、便于准确读数。
●操作简捷，携带方便。
●低耗电，用8×1.5V(AA,R6)电池供电，使用时间长。
●具有电池容量检查功能。
●有单电压机型和双电压机型，额定电压、量程合理配置成多种规格，适用面广。
●采用先进数字处理技术，容量大、抗干扰能力强，能满足高压、高阻、大容量负载测试的要求，示值准确、稳定、可靠。
●具有防震、防潮、防尘结构，适应恶劣工作环境。
●保护功能完善，能承受短路和被测电容残余电压冲击。
2 技术指标2.1 主要指标2.3 绝缘电阻： ≥50M Ω (1000V) 2.4 耐压： AC 5kV 50Hz lmin2.5 工作温度与湿度： 0℃ ～ +40℃ 85％RH 2.6 贮存温度与湿度： 一10℃ ～ ＋50。
C 90％RH 2.7 电源： 8×1.5V(AA ，R6) 电池 2.8 耗电： 不大于150mA(E 、L 端开路时) 2.9 外形尺寸： 255mm(L)×135mm(W)×80mm(D) 2.10 重量： ≈1kg注:此说明书所述技术指标仅适于您现用的仪表,本公司有权对其予以变更。
3 仪表外形1 高压开关按钮2 机械零位调节纽3 低量程指示灯4 高量程指示灯5 电源指示灯6 E 端(接地)7 G端(屏蔽) 8 L 端(线路) 9 高压指示灯 10 表 盘 11 选择开关 12 电池盒(背面)4 使用方法敬告：●确认被测试品安全接地，试品不带电。
●确认仪表E端（接地端）已接地。
●按了高压开关按钮后，仪表E、L端就有高电压输出，请注意安全!●测试完毕，请及时关闭高压和工作电源。
4.1 零位校准选择开关置[OFF]位置，调节机械零位调节钮使仪表指针校准到标度尺的“∞”分度线上。
4.2 电池检查及更换选择开关置[BATT.CHECK]位置，当指针指在表盘右下方带箭头的标度[BATT.GOOD]区域内时，表示电池正常，否则需更换电池。
兆欧表说明书打印版
1、注意事项1.1、阅读指导⏹仪表的显示是通过七段数码管(LED)实现的，因此有些字符的显示与用户平时看的有所差别，它们的对应关系如下：1.2、注意事项⏹请在了解了仪表的接线和操作后再测试或者安装仪表。
⏹仪表使用前需预热10分钟（上电后最早10分钟测量结果误差大）。
⏹仪表使用需注意潮湿、灰尘对测量结果的影响，可对仪表内部、壳体进行清洁及干燥处理，使用过程中需保持仪表接线端子周围无干扰物，不可用手触摸仪表接线端子周围。
⏹仪表电阻输入超量程时显示“1 . ”，超量程状态下通讯读测量值会返回“32767”(0x7FFF)。
⏹仪表供电为220V2、操作指南2.1、按键说明1： PARA键，短按为切换上下操作窗口（小数点指示或数码管闪动），长按进入参数设置界面、系统菜单和调试菜单切换。
2： MOVE键，短按为修改参数时移动修改指示（数字闪烁），长按为参数设置界面返回到测量界面。
3： UP键，短按为修改参数时数字加1或参数选择。
3： DOWN键，短按为修改参数时数字减1或参数选择。
2.2、参数修改操作说明1：进入参数设置界面，在测量状态长按键进入系统菜单（在系统菜单下长按键进入调试菜单），上窗口最后一位小数点亮，指示当前操作窗口为上窗口。
2：选择参数，短按选择参数，短按确定后下窗口最后一位小数点亮或数字闪动，指示当前操作的窗口为下窗口。
3：修改参数，短按修改或切换参数值，短按移动修改指示（数字闪烁）。
4：保存参数，短按确定保存参数，上窗口最后一位小数点亮，指示当前操作窗口为上窗口。
5：退出参数设置，长按键返回测量界面。
2.3调试操作说明1：参考2.2.1。
2：零阻值校准，短按选择rF-L参数，短按确定后下窗口最后一位小数点亮，指示当前操作的窗口为下窗口，短按使下窗口显示CLEA，短接仪表电阻输入端，等待仪表上窗口指示值稳定、跳动小（大约10秒），短按保存零阻值校准参数，仪表下窗口显示donE。
3：标准阻值校准，短按选择rF-H参数，短按确定后下窗口最后一位数字闪动，指示当前操作的窗口为下窗口，此时仪表输入端接已知阻值的标准电阻，修改下窗口值为标准电阻值，等待仪表上窗口指示值稳定、跳动小（大约10秒），短按保存标准阻值校准参数，仪表下窗口显示donE。

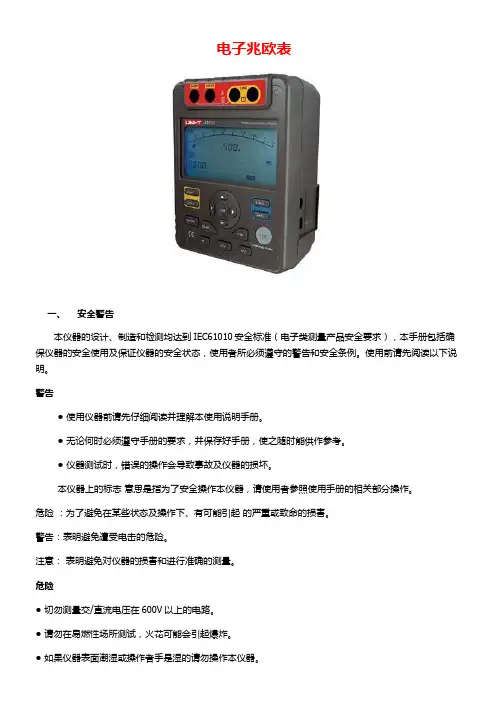

电子兆欧表使用说明
●USB接口数据传输。
●背光功能便于在阴暗光线下工作。
●条形图显示测量结果。
●高压提示符和红色警示灯。
●自动关机功能：
当测量结束后15分钟如果不操作会自动关机，自动关机后按ON/OFF键1秒后方可开机。
●18组数据存诸功能。
●设定测试时间TIME功能：在指定时间15分钟内自动执行测量。
●COMP测量（比较功能测量）
●PI测量（极化指数测量）
PI测量能在任意两点时间里，根据设定自动测量电阻比率。
三、技术规格
误差极限：±（a%读数+字数），保证期一年
环境温度：23±5℃
环境湿度：45～75%RH
●<绝缘电阻测试>
注意
在任何额定测试电压下，被测电阻低于10MΩ时，不得连续测量超过10秒
用电源适配器，否则会有危险产生。
四．仪器布局图
4-1仪器正面视图(见图1)
4-2仪器侧面视图(见图2)
图2
4-3 LCD显示(见图3)
图3
五．按键功能
●ON/OFF
按ON/OFF一秒开机，再按一次关机
●CLEAR/*
短按打开或关闭背光源，长按擦除存储数据。
●E-STOP
复位关机应急，当出现死机后没办法关闭电源的情况下按此键。
图8
十、保养与维护
清洁机壳：
1、用清水湿润软布或海绵擦拭表面。
2、为避免损坏测试仪器，切勿将仪器浸入水中。
3、仪器潮湿时，请先干燥后存储。
4、当有需要对仪器进行校验或维修时，请将仪器交
5、有资格的专业维修人员或指定的维修部门维修
摘要：
产品型号：UT513
产品名称：电子兆欧表
dmg2671兆欧表说明书
武汉市康达电气有限公司地 址：武汉市洪山区雄楚大街书城路30号 邮政编码：430070E －mail ：KDDQ@ http ：电 话：(027) 8738 1005 8739 9915 8738 3472 传 真：(027) 8738 6393使 用 说 明书武汉市康达电气有限公司DMG2671 绝缘测试仪4 使用方法敬告：●确认被测试品安全接地，试品不带电。
●确认仪表E端（接地端）已接地。
●按了高压开关按钮后，仪表E、L端就有高电压输出，请注意安全！●测试完毕，请及时关闭高压和工作电源。
4.1 电池检查及更换仪表在接通电源工作时，显示屏若显示“”欠压符号，表示电池电量不足，应更换新电池。
4.2 测试将仪表E端接试品的接地端（或一端），L端接试品的线路端（或另一端）。
将选择开关置所需的额定电压位，显示屏首位显示“1”，表示工作电源接通。
按一下高压开关按钮，高压指示灯点亮，显示屏上显示的数值就是被测试品的绝缘电阻值。
当试品的绝缘电阻值超过仪表量程的上限值时，显示屏首位显示“1”，后三位熄灭。
注：测量时，由于试品有吸收、极化过程，绝缘值读数逐渐向大数值漂移或有一些上下跳动，系正常现象。
4.3 G端（保护环）的使用测量高绝缘电阻值时，应在试品两测量端之间的表面上套一导体保护环，并将该导体保护环用一测试线连接到仪表的G端，以消除试品表面泄漏电流引起的测量误差，保障测试准确。
本仪器安全性能符合国际标准IEC61010-1：2001。
本仪器执行标准Q/KD 04-2004。
1 性能特点●适于在各种电气设备的维修、试验及检定中作绝缘测试。
●31/2LCD大屏幕数字显示，分辨率高,读数方便。
●有三种额定绝缘测试电压，负载能力强。
●操作便捷，携带方便，准确、可靠、稳定。
●低耗电、用8×1.5V(AA, R6)电池供电，使用时间长。
●电池电压不足，有欠压标志符“”显示。
●具有防震、防尘、防潮结构，适应恶劣工作环境。
兆欧表说明书
1 概述1.1 ZOB系列智能型兆欧表适用于变压器、电机、电缆、开关、高压电容器等各种电器设备及绝缘材料的绝缘电阻、吸收比（R60S/R15S）和极化指数（R10min/R1min）。
适合电厂、变电站及大型厂矿企业用于各种电器设备的保养、维修、和试验、检定。
1.2 仪器采用微型计算机技术和优良的集成电路器件进行全数字化的自动测试、计算与LCD显示。
1.3 两种测试电压，测试范围高。
1.4 数字显示绝缘电阻(R X)、吸收比（K X）和极化指数（P I）的测试结果。
1.5 充电电流大,可对容性负载快速充电。
1.6 具有极好的抗干扰性，读数稳定可靠。
1.7 可靠的保护功能,实验中因容性负载击穿放电时,仪器不受损伤。
1.8 具有电子秒表,计时准确。
1.9 仪器内部有大容量免维护铅蓄电池供电,可连续工作。
1.10 具有电池电量自动检测与显示。
2 电原理框图:如图一3 性能特性3.1 主要技术指标:Z0B—10KV/5KV3.2 吸收比测量范围:KX＝R1min/R1.5S ≤19.93.3 极化指数测量范围:PI＝R10min/R1min ≤19.93.4 电源：机内装置全密封免维护铅蓄电池：6V/4.0Ah两节，充电时用AC220V±10％经电源线输入。
3.5 功耗：约5W。
3.6 外型尺寸(mm)：240×170×1203.7 重量：3Kg。
4 工作环境温度仪器工作环境温度和湿度：0—40℃（20~90）％RH仪器储存环境温度和湿度：－10—50℃90％RH5 仪器操作5.1 仪器外型如图二1. 工作电源键(绿)2. 测试内容选择键1(红)3. 测试内容选择键2(红)4. 复位键(白)5. 高压选择键(黄)6. LCD显示屏7. E 端(接地) 8. G端(屏蔽) 9.L端(线路)10. 测试线(带探头) 11. 接地线(黑) 12. 充电电源插座13. 充电指示灯(绿) 14. 充电电源指示灯(红)图二5.2 安全事项被测试品应可靠接地；被测试品为容性负载时，应使其两测试端充分短路放电。
ZS系列兆欧表说明书
一、概述ZS系列高压绝缘电阻测试仪(兆欧表)，采用先进的电子测量线路和元器件，适合新的电力试验规程的要求，其输出电压稳定、测量范围宽、自动换档、读数直观。
特别适用于电力部门，大型厂矿企业，测量电力电缆、电力变压器、发电机及高压开关等电气设备绝缘电阻、吸收比等，是取代老式摇表的理想产品。
二、工作特性1、工作条件: a使用温度： -l0℃—+40℃b相对湿度：40℃ 85％RHC供电电压： DC l2V2、性能特性中试电力：杰出的高新技术、令人放心的质量、让您满意的服务。
中试电力：杰出的高新技术、令人放心的质量、让您满意的服务。
三、外形结构1、外形尺寸：200×140×80(mm)2、重 量：lKg (含测试线及电池)3、仪表结构示意说明图1①测试探针(L 输出) ②屏蔽端子(G)③地端 (E) ④指示发光二极管⑤电源按钮 ⑥功能开关⑦电池盖板 ⑧插孔(省略)⑨电池电压检测按钮四、使用说明当电源按钮按下工作时蜂鸣器发声，提示有高压出现在仪表的接线端和地端(L端和E端)，在测试时，确保电路接地，通常仪表的接地保护端(G端)接大地。
4-1机械调零功能开关⑥置0FF位，调表针指示在“∞”刻度上。
用起子转动调零螺丝(安装在前面板的中央)。
4-2电池检查当电池装入仪表后，功能开关⑥置于BATI·CHECK位(电池检测)，按下电源按钮⑤，当指针指示在BATT·GOOD 区起始端向右，则电池电量足够使仪表正常工作，否则需更换电池。
注意：应避免此项长时间检测，因为此时将比绝缘测试时消耗更大的电流。
4-3绝缘阻值读取本仪表为了拓宽量程，内部采用了量程自动转换电路，因此表盘为双色刻度显示，上档为绿色区，下档为橙色区，当仪表测量绝缘阻抗时，表盘上如红色发光二极管亮，则绝缘阻值按橙色区内的刻度值读取；如绿色发光二极管亮则绝缘阻值按绿色区内的刻度值读取。
根据电压等级，仪表分为以下几种型号：ZS-MODEL 2500型(2500V) 单档ZS-MODEL 5000型(5000V) 单档ZS-MODEL 2501型(250V，500V，1000V) 三档ZS-MODEL 2550型(2500V，5000V) 两档中试电力：杰出的高新技术、令人放心的质量、让您满意的服务。
SL-030B兆欧表使用说明书(中文版)
SL-030B兆欧表使用说明书注意：本使用说明书不可与本兆欧表分开使用！SL-030B兆欧表SL-030B兆欧表套件可测量表面电阻系数、电阻、温度和湿度。
该兆欧表专门设计为按EOS/ESD，CECC，ANSI，ASTM和UL测试规程测试导电、抗静电和静电耗散表面的电阻率/电阻。
内部平行电极应符合DIN EN 100015/1和 ANSI/ESDA-S11.1的要求。
按IEC 61340-4-1、ANSI/ESDA-S4.1和ANSI/ESDA-S7.1进行测试时，五磅电极可外部连接。
SL-030B兆欧表包括：检测器 2个五磅探头一根接地线两根折叠电缆（连接香蕉插头的实心体）110电源适配器﹡9付电池垫有泡沫的携带式仪器箱校正证明书﹡除非有特殊规定，否则SL-030B应配备220V电源适配器。
SL-030B可选附件同心环探头小型环探头工作服的外衣夹限制电阻系数：103-1012欧姆/每平方电阻：103-1012欧姆相对湿度：10%-90%RH温度：32°华氏度到100°华氏度或者 0°摄氏度到37.7摄氏度（若已购买摄氏度组件）测量电压：10V和100V介绍SL-030B兆欧表是可对导电和耗散表面可靠且容易使用的检查套件。
本兆欧表专门设计为可用于原料生产的所有方面（包括：工程、维护、质量控制、进厂检验、生产、研究或销售部门）以测试抗静电衬垫、地板刷油、涂料、防静电手腕、工作服、鞋袜、包和容器。
当使用内置电极时，本兆欧表对表面电阻系数的测试值单位为欧姆每平方。
当使用外部五磅电极时，本兆欧表对电阻的测试值单位为欧姆（尽管显示的单位为欧姆/平方）。
十进位换算103=1千欧104=10千欧105=100千欧106=1兆欧107=10兆欧108=100兆欧109=1000兆欧1010=10，000兆欧1011=100，000兆欧1012=1，000，000兆欧测试值显示在LCD显示器上。
KYORITSU 电池式高压兆欧表 MODEL 3124 使用说明
目录1.安全警告2.特点3.规格4.仪器面板5.测试前准备5-1. 零调整5-2. 测试线连接5-3. 电池电压确认6.测量6-1. 高压电缆测试6-2. 使用保护接地方式测试7.电池充电7-1. 需要充电的时间7-2. 充电方法7-3. 充电时间8.更换电池9.仪器外壳的清洗10.镍镉电池的储藏10-1. 保存环境10-2. 长期保存11.记录仪的连接12.外部电源的使用方法12-1. AC100V的使用12-2. 车载电池的使用本手册中的标志请特别注意本手册中所有（4）放电容量：满充电后的使用次数因使用条件而不同，测试时间约5分钟则可使用20~30次。
（5）循环使用寿命：正常充电、放电和保存条件下测量次数至少500次。
若每次需充电时的测量次数大幅度降低则需要更换电池（请参考8.电池更换）●附件： 携带硬箱MODEL 9069 1个 充电器 MODEL 8079 1个接地、保护测试线 MODEL 7084 1组记录仪连接线 MODEL 7082 1组电池充电连接线 MODEL 7083 1组镍镉充电电池 8节使用说明书●测试端口电压特性4.仪器面板1：测试线2：保护端口 3：接地端口4：电池警告 5：电池充电指示6：高电阻刻度7：低电阻刻度8：1kV / 100MΩ刻度9：高电阻显示LED 10：低电阻显示LED 11：输出电压计12：表头归零钮13：电池充电端口14：记录器输出端口15：测试键16：功能开关17：输出电压调整钮输出电压kVMODEL-3124输出电压特性测试绝缘电阻（Ω）危险警告可在输出电压计上确认。
【保护端口的使用】（图2）测试电缆的绝缘电阻值时，覆盖表面中流动的泄漏电流与绝缘物内部流动的电流合成，可能造成绝缘电阻值产生误差。
为避免误差，将泄漏电流流动的部分连接带保护线的保护端口后，泄漏电流不流过显示计，可测试绝缘物的体积电阻值。
图1 不使用保护线* 各相分别测试被测相以外的都接地。
zc11-10兆欧表说明书
ZC11-10兆欧表使用说明书
1.概述：
2.ZC11-10兆欧表是一种用于测量电气设备绝缘电阻的仪器。
该
仪器采用先进的技术和结构，具有测量精度高、稳定性好、使用方便等特点。
3.规格：
4.ZC11-10兆欧表的规格如下：
5.电压类型：直流电压；
6.电压范围：100V、250V、500V、1000V；
7.测量精度：±2%。
8.使用方法：
9. 3.1 将兆欧表放置在平稳的平面上，确保仪器接地可靠；
10.3.2 选择合适的电压类型和电压范围；
11.3.3 将兆欧表的测量线与被测设备的接地线连接；
12.3.4 按下电源按钮，等待仪器正常启动；
13.3.5 转动兆欧表的测量旋钮，逐渐升高电压，直到达到所需的电
压值；
14.3.6 读取测量结果，记录数据。
15.注意事项：
16.4.1 在使用前应仔细阅读使用说明书，并按照要求操作；
17.4.2 兆欧表应避免受到震动或撞击，以免影响测量精度；
18.4.3 在使用过程中，应保持兆欧表与被测设备之间的连接可靠；
19.4.4 在测量时，应注意安全，避免触电或短路等危险情况。
20.维护与保养：
21.5.1 定期检查兆欧表的电缆线、插头等部分是否有损坏或松动；
22.5.2 定期进行仪器校准，确保测量精度；
23.5.3 若长时间不使用，应将仪器放在干燥通风的地方，避免潮湿
或高温等环境影响。
以上为ZC11-10兆欧表的使用说明书，如您在使用过程中有任何问题或疑虑，请及时联系我们客服或相关技术人员，我们将为您提供及时的技术支持和帮助。
华天电力 HT2670 数字兆欧表 使用说明书
声明©2013武汉市华天电力自动化有限责任公司版权所有，保留所有权利。
本使用说明书所提及的商标与名称，均属于其合法注册公司所有。
本使用说明书受著作权保护，所撰写的内容均为公司所有。
本使用说明书所提及的产品规格或相关信息，未经许可，任何单位或个人不得擅自仿制、复制、修改、传播或出版。
本说明书所提到的产品规格和资讯仅供参考，如有内容更新，恕不另行通知。
可随时查阅我公司官网：除非有特殊约定，本说明书仅作为使用指导，本说明书中所有陈述、信息等均不构成任何形式的担保。
服务承诺感谢您使用本公司的产品HT2670数字兆欧表。
在初次使用该仪器前，请您详细阅读使用说明书，将可帮助您正确使用该仪器。
我们深信优质、系统、全面、快捷的服务是事业发展的基础。
经过多年的不断探索和进取，我们形成了"以客户为核心、以质量为企业第一生命"的服务理念。
立足现代电测高科技，以更好的产品质量，更完善的售后服务，全力打造技术领先、质量领先、服务领先的知名电测品牌企业。
坚持"用户第一"的原则，构建良好的销售服务体系，为客户提供优质的售前、售后服务！清单导读本说明书装箱清单是标准配置，如有差异请核对供销合同，武汉市华天电力自动化有限责任公司保留修改的权利。
注：详细清单见本说明书最后一页“装箱清单”。
为了避免可能发生的危险，请阅读下列安全注意事项。
本产品只可使用我公司产品专用并且符合本产品规格配套要求的附件。
防止电击和火灾及人身伤害！只有经过专业培训的人员才能操作此仪器/仪表。
为了防止火灾或电击危险，在使用本产品进行试验之前，请务必详细阅读本产品使用说明书，按照产品额定值和标识及满足要求的试验环境进行试验。
使用产品配套的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
产品输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，务必注意人身安全！试验前，为了防止电击，接地导体必须与真实的接地线相连，确保正确接地。
3124电池式高压兆欧表使用说明书
使用说明电池式高压兆欧表目录1. 安全警告2. 特点3. 规格4. 仪器面板5. 测试前准备6. 测量7. 电池充电8. 更换电池9. 仪器外壳的清洗10. 镍镉电池的储藏11. 记录仪的连接1. 安全警告z本操作手册包含了警告事项及安全规定,请严格遵守以确保使用者的操作安全及仪器安全,因此，使用前请务必仔细阅读本手册。
z本手册中标志,提醒用户必须遵守相关内容以确保操作安全。
z请特别注意本手册中所有警告及注意的内容提示,警告表示要小心触电的危险，注意表示应避免仪器的损坏。
1．只能测试断电回路(DEAD)或装置,请勿在带电回路中(LIVE)进行测量。
2．测试前，请确认被测电路或装置未通电，绝缘测试前请确认被测电路或装置与电力系统切离，尚未确认回路是否带电时请勿进行任何测量。
3．若无法确认如何使用高压绝缘测试仪测量设备时，请预先与待测设备的制造商联络，有些设备装置高敏度电子元件,可能在高直流电压下造成损坏，联系制造商可事先进行预防避免设备损坏。
4．绝缘测试仪可产生10KV的直流高电压，因此，测试时请勿接触测试导线或被测设备。
请勿尝试用本仪器刺激或惊吓别人，无谓的玩耍可能造成触电而导致心脏麻痹。
5．测试时请勿打开电池盒盖。
6．使用前请仔细检查仪器、测试导线以及其它部件是否有损坏的痕迹或变形，如果有任何异常发生（如：导线破损、机壳裂缝、显示读数无法读取等），请勿进行任何测试。
7．测试中，请勿接触地面，不要接触外露的金属管，出水口、固定物等可能的潜在接地物。
另外请使身体与大地隔绝，例如使用干布、绝缘鞋、绝缘毯或其它绝缘物。
8．为避免触电事故，工作电压高于40VDC或20VAC时请使用警告标志。
9．测试导线及探棒连接被测设备前请先确认功能开关是否位于OFF位置，测试键未锁定。
10．为避免触电事故，测试中请勿触摸任何裸露电线或被测物。
测试完成后，必须确认充电电荷已完全释放才能接触，放状态可通过电压读值确认。
11．请勿在易爆环境中使用机（如：可燃性气体、挥发液体及粉尘）12．请勿自行校正或维修本机，除非有经过训练的人员在场指导，或直接交由具有资格或受过训练的工程师处理。
HIOKI 3453数字兆欧表中文说明书
HIOKI 3453数字兆欧表中文操作说明书一、各部分名称及功能1．测试开关（MEASURE键）：压下或上推以进行测试动作2．功能旋钮：选择测试档位3．比较功能键（COMP键）：（1）开启/关闭比较功能（2）于短路测试时开启/关闭蜂鸣器4．地线插孔：连接黑色测试线5．火线插孔：连接红色测试线6．冷光键（LIGHT键）：（1）冷光on/off切换（2）记忆功能操作键7．背带连接孔：可与背带连接以便携带二、绝缘电阻测量1．选择测试档位：125/250/500/1000V其中一个档位。
2．连接测试线：黑色测试线连接地线，红色测试线连接于被测物上。
注意：接线完成时，若被测物带有电压，荧幕上之条图将显示电压大小，此时暂停操作，待被测物去除电压信号后再进行步骤4的操作，以免造成机器故障。
3．压下MEASURE键进行量测（欲做连续测试时请将MEASURE键往上扳），当读值稳定时，此值即为测量值。
4．松开MEASURE键，此时量测值将被自动保存。
※注意：每次测试完成后，需进行自动放电，以免发生电击，放电步骤如下：（1）测试完成后，测试线仍连接于被测物上。
（2）内部放电线路将自动对被测物进行放电。
（3）放电期间荧幕上将有符号在闪烁。
（4）放电完成时，符号将消失，此时完成放电动作。
三、AC电压量测1．将功能旋钮切至~V档。
2．连接测试线于待测端。
3．读取测量值。
※注意：请勿操作MEASURE键，以免造成机器故障。
四、电阻测量及短路测试1．将功能旋钮切至Ω档。
2．连接测试线于被测物上。
3．读取量测值没，若测量值低于30Ω，蜂鸣器将发出翁翁声；欲关闭蜂鸣器功能，按COMP键。
※注意：请勿操作MEASURE键，以免造成机器故障。
五、比较功能（一）、固定比较值设定1．选择测试档位：125/250/500/1000V其中一个档位。
2．按COMP键，荧幕左下角将显示“COMP”字样及比较值，每按一次COMP键，比较值将依表一之顺序循环。
MASTECH MS5201型数字兆欧表 说明书
MS5201型数字兆欧表使用说明书MASTECH目录1. 安全信息 (1)1.1 准备 (1)1.2 使用 (2)1.3 标志 (3)1.4 保养 (4)2. 描述 (5)2.1 部件名称 (6)2.2 开关和按钮说明 (8)3. 规格 (10)3.1 综述 (10)3.2 技术指标 (12)4. 操作指南 (15)4.1 开关错位报警 (15)4.2 声光报警 (15)4.3 读数保持 (15)4.4 手动及定时测量功能 (16)4.5 测量准备 (16)4.6 测量绝缘电阻 (17)4.7 测量交流电压 (19)4.8 测量直流电压 (20)4.9 测量电阻 (22)4.10 线路通断测试 (23)5. 保养 (24)5.1 更换电池 (24)5.2 更换表笔和测试夹 (25)6. 附件 (26)本仪表本仪表按照IEC-348标准要求及根据IEC-1010关于电测量仪器过压（1000V CAT ΙΙ, 600V CAT Ш）和污染分类2设计。
请遵循安全操作指南，保证仪表的安全使用。
请留心注意手册中的“警告”。
它会告知您有关触电的可能危险。
即使是低的电压或电流也可能造成严重的伤害，因此在使用前一定要先阅读以下说明。
1.1 准备1.1.1 使用仪表时，用户必须遵守标准的安全规则：• 通用的防电击保护• 防止误用仪表1.1.2 接收仪表后，检查是否在运输中损坏。
1.1.3 在粗劣的条件下保存、装运后，检查并确认仪表是否损坏。
1.1.4 表笔或测试夹必须处于好的状态。
在使用之前，检查表笔或测试夹的绝缘是否损坏，导线的金属丝是否裸露。
1.1.5 使用随表提供的表笔和测试夹能保证安全，如果需要，必须用同样或相同等级的表笔或测试夹取代。
1.1.6 本仪表应由受过训练的人员，遵照本手册来使用。
1.2 使用1.2.1 不要超过各量程的保护范围指示值进行测量。
1.2.2 在仪表连接测量电路的时候，不要接触表笔顶端。
ut502c数字兆欧表使用说明
使用说明UT502C数字兆欧表是一种用于检测电气设备绝缘状况的仪器，适用于工业、电力、航空航天等领域。
本文将详细介绍UT502C数字兆欧表的使用方法及注意事项，希望对用户使用时有所帮助。
一、仪器概述UT502C数字兆欧表是一款便携式数字绝缘电阻测试仪，具有大屏幕液晶显示器、数据保存功能、自动关机功能等特点，适用于测试直流绝缘电阻和接地电阻。
仪器采用微电脑控制技术，测量精度高，稳定性好，操作简便，适用于各种绝缘电阻测量。
二、使用前准备1. 确保仪器电池电量充足，若电池电量不足应及时更换；2. 检查测试线、夹子和探头是否完好，若有损坏应及时更换；3. 确保测试仪器和被测物件处于安全状态，严禁在有电压的情况下进行测试。
三、操作流程1. 打开电源开关，待仪器自检完毕后进入测试状态；2. 选择相应的测试模式，如直流绝缘电阻测试或接地电阻测试；3. 将测试线与被测物件连接，确保连接牢固，夹子与被测物件接触良好；4. 按下测试按钮，仪器开始进行测试，测试过程中应保持稳定，不要晃动测试线；5. 测试完毕后，记录测试结果，及时保存数据并断开连接；6. 关闭电源开关，仪器进入待机状态，待下次使用时再次打开。
四、注意事项1. 使用本仪器前请仔细阅读使用说明书，了解仪器结构和功能；2. 在使用过程中避免碰撞、摔坏仪器，确保仪器正常运行；3. 测试时应在无电压状态下进行，避免造成触电或其他安全事故；4. 仪器应存放在干燥通风处，避免潮湿和高温环境；5. 若长时间不使用，请及时取下电池以防止电池漏液损坏仪器。
五、维护保养1. 定期对仪器进行外观清洁，保持表面清洁整洁；2. 保持仪器连接头部干净，避免灰尘和污垢堵塞影响测试结果；3. 仪器长时间不使用时，应存放在防尘、防潮的环境中；4. 若仪器发生故障或损坏，请及时送往指定维修点进行维修保养。
总结：UT502C数字兆欧表具有测量精度高、稳定性好、操作简便等特点，适用于各种绝缘电阻测试。
数字兆欧表
VC60B/VC60D/VC60E数字兆欧表使用说明书第一章VC60B一.概述VC60B数字兆欧表，是采用低损耗高变比电感储能式直流电压变换器将9V电压变换成250V/500V/1000V直流电压。
采用数字电桥进行电阻测量，用于电气绝缘电阻的测试。
具有使用轻便，量程宽广，自动关机，整机性能稳定，显示美观等优点适用于电梯，机电设备，电信系统等检修工作的需要。
二.外观说明1、LED显示器：显示测量数据及MΩ字符，显示器上提示当前的测试电压及高压符号2、电源开关：自锁式电源开关（POWER）3、量程选择开关（RANGE）4、5、6电压选择开关（1000V/500V/250V）7、测试按钮：自复式（PUSH）8、高压提示：LED显示9、L：接被测线路端插孔10、G屏蔽端、测电缆时接至保护环电极11、12、E2/E1：接被测对象的地端插孔三.技术特征1、一般特征（1）显示：60×32mm示窗大屏幕LED显示，最大显示“1999”（2）超量限指示：超上限时仅最高位显示“1”（3）供电：1个6F22型9V叠层电池供电，电压不足时具有欠压指示，具备自动关机功能（开机后越15分钟）（4）功耗：测试空载时耗电＜300mW(5) 使用环境：温度0℃~40℃湿度30%RH~85%RH（6）外形：80×185×45mm(WLH)( 7) 重量：约360克（含电池）2、技术指标说明:(中值电阻保证测量两端电压不低于测试电压90%的电阻测量下限值)四.操作说明1、将电源开关“POWER”键按下2、根据测量需要选择测试电压（有1000V/500V250V供选择）3、根据测量需要选择量程开关（RANGE）4、将被测量对象的电极接本仪表相应插孔5、测试电缆时，插孔G接保护环6、按下“PUSH”测试开关，测试即进行，当显示值稳定后，即可读值，读值完毕松开PUSH开关7、将输入线“E1或E2”接至被测对象地端，“L”接至被测线路端；要求“L”引线尽量悬空8、如果仅最高位显示“1”即表示超量程，需要以高量程挡取数；当量程按键处于“”时则表示绝缘电阻超过2000MΩ五.安全注意事项1、测试电压选择键不按下时,输出电压插孔上将可以输出高压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
VC60B+/VC60D+/VC60E+使用说明书第一章1、概述 (1)2、外观说明 (1)3、技术特性 (2)4、操作说明 (4)5、绝缘电阻测量方法 (5)6、安全注意事项 (5)7、仪表的成套性 (6)第二章1、概述 (7)2、外观说明 (7)3、技术特性 (8)4、操作说明 (10)5、绝缘电阻测量方法 (11)6、安全注意事项 (11)7、仪表的成套性 (12)8、故障排除 (12)第一章VC60B+一、概述VC60B+数字兆欧表，是采用低损耗高变比电感储能式直流电压变换器将9V电压变换成250V/500V/1000V直流电压。
采用数字电桥进行电阻测量，用于绝缘电阻的测试，具有使用轻便，量程宽广，背光显示，测试锁定，自动关机等功能，还可以进行市电测量，整机美观高档，性能稳定，使用背带可双手作业，试用于电机、电缆、机电设备、电信器材，电力设施等绝缘电阻检测需要。
二、外观说明1、2、3、4、。
5、电阻量程选择开关（RANGE）。
6、电源开关：自锁式电源开关（POWER）。
7、高压提示：LED显示。
8、测试按钮。
9、LCD显示器：显示测量数据及单位符号。
10、仪表型号。
11、L：接被测线路端插孔。
12、G：保护端插孔，当要求被测对象加保护环消除泄漏效应时，保护环电极导线接至“G”端插孔。
13、ACV:交流电压测试输入端。
14、E：接被测对象的地端插孔。
15。
三、技术特性1、一般特性（1）显示：84.8×59.8mm LCD显示，最大显示“1999”。
（2）超量程指示：超上限时仅最高位显示“1”。
（3）供电：5#电池LR6（1.5V）×6（可外接电源适配器）电压不足时具有欠压指示。
具备自动关机功能（开机后约15分钟）。
（4）功耗：测试空载时耗电<300mw。
（5）使用环境：温度0℃-40℃,湿度30%RH-85%RH . （6）外形尺寸：175（L）x110（W）x70（D）mm。
（7）重量：690g（含电池）。
AC750V输入阻抗： 1MΩ。
AC750V频率响应：（50～200）Hz说明：中值电阻——保证测量两端电压不低于测试电压标称值的90%的电阻测量下限值。
四、操作说明：1、打开电池盒后盖装入5#电池6节（如图），注意电池极性不要接反；2、将电源开关“POWER”键按下。
3、根据测量需要选择测试电压（250V/500V/1000V/AC750V）。
4、根据测量需要选择量程开关（RANGE）（除AC750V）。
5、将被测对象的电极接本仪表相应插孔。
6、测试电缆时，插孔G接保护环。
7、按下测试开关，测试即进行，向右侧旋转可锁定按键开关；当显示值稳定后，即可读数。
8、将输入线“E”接至被测对象地端，“L”接至被测线路端；要求“L”引线尽量悬空。
9、如果仅最高位显示“1”，即表示超量程，需要以高量程档取数；当量程按键处于“”时则表示绝缘电阻超过2000MΩ。
10、将仪表挂在脖子上可进行测量。
五、绝缘电阻测量方法：(如图)六、安全注意事项1、测试电压选择键不按下时，输出电压插孔上将可以输出高压。
2、测试时应首先检查测试电压选择及LCD上测试电压的提示与所需的电压是否一致。
3、被测对象应完全脱离电网供电，并且应经短路放电证明被测对象不存在电力危险才进行操作，以保障操作安全。
4、测试时不允许手持测试端，以保证读数准确及人身安全。
5、仪表不宜置于高温处存放，避免阳光直接照射以免影响液晶显示器的寿命。
6、电池能量不足有符号“”显示，请及时更换电池。
长期存放时应及时取出电池，以免电池漏液损坏仪表。
7、空载时，如有数字显示，属正常现象，不影响测试。
8、在进行MΩ测试时，如果显示读数不稳定可能是环境干扰或绝缘材料不稳定造成的，此时可将“G”端接到被测对象屏蔽端，即可使读数稳定。
9、为保证测试安全性和减少干扰，测试线采用硅橡胶材料，请勿随意更换测试线。
10、当外接适配器供电时，会断开内部电池供电，此时不能对电池进行充电。
注意：请选择七、仪表的成套性1、VC60B+数字兆欧表一台2、10A测试表笔一付3、5#电池（1.5V）×6 6只4、使用说明书 1本5、产品合格证 1张6、背带 1根7、锷鱼夹 1对第二章 VC60D +/VC60E +一、概述VC60D +/VC60E +系列数字兆欧表，是采用它激式直流变换器将12V 直流电压变换成1000V/2500V/5000V 直流高压。
主放大器应用传统摇表的流比计法测量绝缘电阻。
输入端采用微电流测量抗干扰电路，输出采用双积分数字电压表除法功能进行欧姆一数字转换。
具有带载能力强，抗电场干扰性能高，使用轻便，量程宽广，背光显示等功能，还可以进行市电测量。
整机性能稳定，美观高档。
广泛适用于电气设备，仪器仪表，电缆及各类电器绝缘耐压性能测试。
二、外观说明1、2、3、4、电压选择开关（VC60D +有AC750V/ 200M Ω/ 2G Ω/20G Ω，VC60E +有AC750V/2G Ω/ 20G Ω/200G Ω）。
5、电压选择开关（1000V/2500V）（除AC750V）。
6、电源开关：自锁式电源开关（POWER）。
7、高压提示：LED显示。
8、测试按钮。
9、LCD显示器：显示测量数据及单位符号。
10、仪表型号。
11、L：接被测线路端插孔。
12、G：保护端插孔，当要求被测对象加保护环消除泄漏效应时，保护环电极导线接至“G”端插孔。
13、ACV:交流电压测试输入端。
14、E：接被测对象的地端插孔。
15。
三、技术特性1、一般特性（1）示窗显示：84.8×59.8mm LCD显示，最大显示“1999”。
（2）超量限指示：超上限时仅最高位显示“1”。
（3）报警功能：被测电阻低于量程下限，读数无效时仪表会自动报警。
（4）供电：5#电池LR6（1.5）×8。
（5）低电压指示：“”符号显示。
（6）使用环境：温度0℃-40℃,湿度30%RH-85%RH （7）重量：约720克（含电池）。
ACV750V输入阻抗： 1MΩ。
ACV750V频率响应：（50～200）Hz四、操作说明1、打开电池盒后盖装入5#电池8节（如图），注意电池极性不要接反；2、将电源开关“POWER”键按下3、根据测量需要选择测试电压（VC60D+有1000V/2500V、VC60E+有2500V/5000V供选择）4、根据测量需要选择量程开关5、仪表接线：L：高压输出端，通过专用电缆接至被测线路，例如：接至被测电机的绕组，电缆的线芯。
G：保护端，它接至三电级的保护端，消除被测表面泄漏效应。
E：称为地端，接至被测物体的地、零端。
例如：接至被测电极的外壳金属，变压器的铁芯，电缆的屏蔽层，以及接大地、人工放电棒。
6、按下测试开关，测试即进行，当显示值稳定后即可读值，读值完毕松开测试开关。
7、如果仅最高位显示“1”即表示超量程，需要以高量程挡取数。
五、绝缘电阻测量方法六、安全注意事项1、请注意安全！L为高压输出端！E端必须接大地，被测对像应脱离电网，并经过人工放电证明安全方可接线或拆线！在测试过程中应尽量避免高压打火放电！频繁打火容易引起仪表故障。
2、测试时，首先检查选择的测试电压与LCD提供或面板提供的电压是否一致。
3、电池能量不足时有符号“”显示，请及时更换电池。
4、在进行测试时，如出现读数不稳定可能是环境干扰或绝缘材料不稳定造成的，此时可将“G”端接到被测物的屏蔽端，即可使读数稳定。
5、仪表不宜置于高湿处存放，避免阳光直接照射，以免影响液晶显示器的寿命。
6、为保证测试安全，测试线采用电缆线与硅橡胶线，请勿随意更换测试线。
7、当外接适配器供电时，会断开内部电池供电，此供电方式。
七、仪表的成套性1、VC60+系列数字兆欧表一台2、测试电缆线一付3、硅橡胶测试线一付4、5号电池（1.5V）×8 8只5、使用说明书一本6、产品合格证一张八、故障排除如果您的仪表不能正常工作，下面的方法可以帮助您快速解决一般问题。
如果故障仍排除不了，请与维修中心或经销商联系。
符号出现本说明书如有改变，恕不另行通知本说明书的内容被认为是正确的，若用户发现有错误、遗漏等，请与生产厂家联系。
本公司不承担由于用户错误操作所引起的事故和危害。
本说明书所讲述的功能，不作为将产品用做特殊用途的理由。
