激光技术的发展
• 国外 以美、德、日为代表的几个发达国家在激光加工 产业领域的发展速度惊人，进入“光制造”时代。 全球激光器产业市场发展迅猛，激光产品销售每 年平均以高于10%的速度增长，并呈现出加速增 长的趋势。
激光技术的发展
• 国内 在国家“六五”至“十一五”科技项目的支持下，逐 步形成了以华中科技大学和中科院四大光机为典型代表的 研究机构，形成了5个国家级的激光技术研究中心。其中， 激光技术国家重点实验室、激光加工国家工程研究中心、 武汉光电国家实验室（筹）和最早开设激光学科的华中科 技大学均坐落在武汉，成为我国激光技术的发源地。 我国激光加工产业一直呈指数增长，目前已经形成华 中、珠三角、长三角、环渤海四大激光产业带，有21个省 市、地区生产和销售激光设备，常年有定型产品生产和销 售，并形成一定规模的企业有200家左右，并有部分以激 光产品为主业的上市公司。
激光切割机
• 激光熔化切割 激光熔化切割时，用激光加热使金属材料 熔化，然后通过与光束同轴的喷嘴喷吹非 氧化性气体（Ar、He、N等），依靠气体 的强大压力使液态金属排出，形成切口。 激光熔化切割不需要使金属完全汽化，所 需能量只有汽化切割的1/10。 激光熔化切割主要用于一些不易氧化的材 料或活性金属的切割，如不锈钢、钛、铝 及其合金等。
激光剥线机
• 分类
按线缆特性分
激 光 剥 线 机 按剥线结构分 四头剥线机
四面照射切割，专 业针对极细同轴线
CO2激光剥线机
切割非金属层
YAG/光纤激光 剥线机
切割金属屏蔽层
双头剥线机
相比机械剥线而言 精度高，成品率高
激光剥线机
• 双头激光剥线机 由于激光对不同的材 料有不同的吸收波峰， 并采用非接触式切割， 可精确控制剥线位置、 尺寸和深度，重复定 位精度高，能很好地 剥内屏蔽层和各种材 质的绝缘层，成品率 高
代表性企业
• 深圳市大族激光科技股份有限公司: 成立于2005年6月，是国内首家直驱电机专业制 造商。主要研发生产直线电机、力矩电机、音圈 电机、精密直驱运动平台、伺服控制系统激光打 标机、激光切割机、激光焊接机、激光演示、激 光雕刻机等等产品，在业内有一定的影响力。 我 司合作客户
代表性企业
• 华工科技产业股份有限公司 成立于1999年7月28日，2000年在深圳证券交易 所上市，是华中地区第一家由高校产业重组上市 的高科技公司,也是中国第一个以工业激光为主导 产品上市的公司。 华工激光主要产品：数控激光焊接机、激光热处 理设备、半导体激光划片机，激光打标机、雕刻 机，半导体端面泵浦固体激光器，等离子切割机 等等，规模较大。
激光焊接机
• 工作原理
激光焊接是将高强度的 激光束辐射至金属面， 通过激光与金属的相互 作用，金属吸收激光转 化为热能使金属熔化后 冷却结晶形成焊接，包 括热传导焊接和激光深 熔焊。同时在激光焊接 过程中，通常使用惰性 气体如氦、氩、氮等来 保护熔池 ，使工件在焊 接过程中免受氧化。
激光焊接机
• 激光焊接机的组成部分
光路保护气体的 调压、过滤
激光打孔机
• 概述 激光打孔机是最早达到实用化的激光加工技术，也是激光 加工的主要应用领域之一。随着近代工业和科学技术的迅 速发展，使用硬度大、熔点高的材料越来越多，而传统的 加工方法已不能满足某些工艺需求。例如，在高熔点金属 钼板上加工微米量级孔径，在硬质碳化钨上加工几十微米 的小孔；在红、蓝宝石上加工几十微米的深孔以及金刚石 拉丝模具、化学纤维的喷丝头等。这一类的加工任务用常 规的机械加工方法很难，有时甚至是不可能的，而用激光 打孔则不难实现，运用激光技术，几乎可以对任何材料进 行打孔加工。
• 激光划线机组成 红外激光器系统、（绿激光器系统）、声 光调制系统及光学系统、分光机构、聚焦 系统、控制及软件系统、除尘系统，视觉 定位系统，高精度工作系统、定位系统和 气动夹紧系统所组成。 可根据客户需求配备翻转机构以实现自动 化生产。
激光划线机
工艺流程图
激光划线机
• 气动需求和应用分析
工作台的驱动与 控制，夹具的组 合运用
常见激光设备
激光切割机 激光测距仪 激光焊接机
激光雕刻机
按用途 分
激光剥线机
激光打标机 激光打孔机
激光划线机
激光设备基本构成
激光发生器 YAG固体发生器、半 导体发生器 CO2气体发生器 光纤发生器 光路 主机
一台完 整的激 光加工 设备
驱动、支撑光路的机械结 构即工作台
机械驱动气路
供气系统 保护气路 冷却系统 激光发生器冷却；外光路发射 镜和聚焦镜冷却 协调整个系统，控制激光加工
代表性企业
• 上海团结普瑞玛激光设备有限公司 由意大利普瑞玛工业公司与上海团结百超 数控激光设备有限公司合资组建而成,是目 前国内较大的大功率激光切割与焊接设备 制造商，国内市场占有率达到30%以上。 主要产品：二、三维激光切割机，激光焊 接机，机器人焊接切割机等。
代表性企业
• 武汉楚天激光（集团）股份有限公司 楚天激光成立于1985年，是一家规模大、产品种 类齐全、市场网络健全的专业激光产品制造商， 下辖工业激光、医疗激光、激光加工三大产业， 在北京、武汉、苏州、上海建有生产基地。主要 产品有：水冷端泵激光打标，水泵叶片激光焊接 机，光纤激光打标机，振镜式激光焊接机，悬臂 式激光切割机等 奔腾楚天-楚天旗下工业激光产业的核心企业，我 司合作客户，气动用量100万，我司50-60万。气 缸：顶升工作台6-12个，倾倒切削渣闭合门8个
激光切割机
• 激光氧化切割 激光氧气切割原理类似于氧乙炔切割。它是用激 光作为预热热源，用氧气等活性气体作为切割气 体。喷吹出的气体一方面与切割金属作用，发生 氧化反应，放出大量的氧化热；另一方面把熔融 的氧化物和熔化物从反应区吹出，在金属中形成 切口。由于切割过程中的氧化反应产生了大量的 热，所以激光氧气切割所需要的能量只是熔化切 割的1/2，而切割速度远远大于激光汽化切割和熔 化切割。 激光氧化切割主要用于碳钢、钛钢以及热处理钢 等易氧化的金属材料。
代表性企业
• 深圳光大激光技术有限公司 光大激光是中德技术合作企业,主要产品包 括激光打标、激光焊接、激光切割﹑激光 雕刻、激光打孔和激光喷码等6个系列50余 种工业激光设备。
激光技术运用原理
• 激Leabharlann Baidu是由原子（离子或分子）激辐射、跃 迁产生的，具有极高的发光强度、纯正的 颜色，以及几乎无发散的方向性。激光通 过激光发生器产生后由反射镜传递并通过 聚集镜照射到被加工物品上，使物品表面 受到强大的热能而急剧升温并迅速融化或 者汽化，配合激光头的运行轨迹从而达到 加工目的。
切割头上附有喷嘴，在加工时喷出 辅助气体，除掉加工产生的粉尘
激光切割机
• 供气系统 切割机的气体有两部分 a）机械驱动气体和光路保护气体管路 b）切割辅助气体管路 可以同时接三种辅助气体（氮气、氧气 和空气），通过数控系统任意切换。气路 系统中的压力继电器，确保设备在无辅助 气体时能及时停止工作。
激光切割机
• 组成部分
激光器 主机
冷却系统
供气系统
电源
控制系统
激光切割机
• 气动需求及应用分析 同大部分激光设备一样，激光切割机的气动产 品主要集中在主机机械传动和供气系统上。
激光切割机
• 主机结构
在主机中，气动产 品主要用作机械传 动的执行和控制， 以及一些工装夹具 的组合。气缸、电 磁阀、以及一些辅 助元件包括油压缓 冲器等都是切割机 上的重要配件
激光划线机
• 工作原理 激光划线机也叫激光刻膜机和 激光划片机。系统产生的激光 束的能量以一种非接触的方式 对被加工工件的指定部分进行 加热，使其达到预先定义的温 度。该快速加热的过程之后紧 接着进行快速冷却，使工件内 部产生垂直向的应力带，在该 方向出现一条无碎屑或裂纹的 裂缝，达到划线目的。
激光划线机
激光焊接机
工作台 及工装 夹具
焊接主 机 控制 系统
水冷系 统：冷 水机 激光发 生器
激光焊接机
• 气动需求及应用分析 激光焊接机的气路主要分为机 械驱动气路和光路保护气路， 因此其气动需求也主要集中在 焊接主机和工作台上。无论是 哪一种气路，都需要配备相应 的气动产品来保证其正常工作， 如压力阀、方向阀、流量阀、 逻辑元件、传感器和其他辅助 元件等。而在大多数电气控制 程度较高的工作台上，工作台 的机械传动和工装夹具则主要 由一些直线气缸和旋转气缸组 合完成。
激光切割机
• 供气系统包括： a) 气源：瓶装气、 压缩空气（空气压 缩机、 冷干机） b) 过滤调压装置 c) 管路
水
主机上的水路主要用于冷却外光 路反射镜和聚焦镜。 N2,O2, Air
激光焊接机
• 概述
激光焊接机主要用于机 械、电子、真空、航天 等行业中特种要求的元 器件点焊、叠焊和密封 焊，可对钢、铝、铜、 钼等材料进行焊接，焊 接强度高，变形量小， 是一种理想的精密焊接 设备。特别适合焊接不 允许热变形和焊接污染 的电池密封盖口。

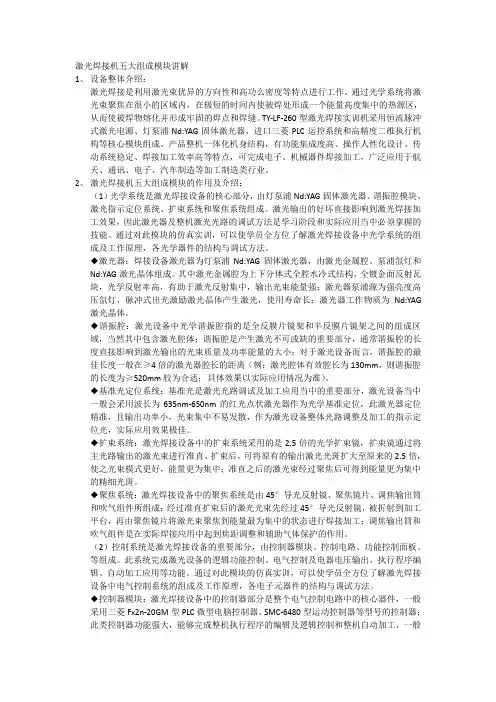

一：激光焊接主机 主机主要产生用来焊接的激光束，由电源、激光发生器、光路部分、控制系统等 主要部分组成 二：冷却系统 冷却系统为激光发生器提供冷却功能，一般匹配适当功率的水循环冷水机 三：激光焊接自动工作台或叫运动系统 气动产品用量最多的系统，该系统用来实现激光焊接中激光光束按特定的要求， 按焊接轨迹移动，实现激光的自动焊接功能。一般有工件运动、激光头固定，激光头 运动、工件固定或激光头和工件同时移动三种运动控制形式。系统通过编程方式编写 运动控制程序来控制工作台按要求运动，机械手运动系统，二维、三维工作台，四轴 联动工作台，龙门式焊接工作台，悬臂式工作台等都可实现精密的焊接运动控制 四：工装夹具 一般用在工作台上。在激光焊接加工过程中，激光焊接工装夹具主要用来固定被 焊接的工件，并使之可以重复装卸、重复定位，以利于激光的自动焊接。因此，工装 夹具是激光焊接生产中必不可少的设备之一，尤其是在批量的生产中，工装夹具是否 设计到位，将直接影响到生产的效率和成品率。 五：观察系统 通常激光焊接机需配备观察系统，以对工件进行实时显微观察，用于在编制焊接 程序时利于精确定位和在焊接过程中检验焊接效果，一般配置CCD显示系统或显微镜
激光剥线机
激光剥线机
• 四头激光剥线机 四头剥线利用四面照射 进行切割，专业针对极 细同轴线，不需要翻转 导线，无需上锡，能干 净地剥除屏蔽线且不损 伤绝缘体。系统具有手 动和外部信号控制，配 合流水线，可实现全自 动运行
激光剥线机
四头剥线机剥线过程
激光剥线机
• 折弯拉拔机（配合四头剥线机使用） 为防止绝缘体损伤，切割时会产生切割残余，而 拉拔设备能有效的处理切割残留。
控制系统 电源
激光切割机
• 工作原理 激光切割就是将激光束照射到工件表面时 释放的能量来使工件融化并蒸发，以达到 切割和雕刻的目的。具有精度高，切割快 速，不局限于切割图案限制，自动排版节 省材料，切口平滑，加工成本低等特点。
激光切割机
• 激光气化切割 利用高能量密度的激光束加热工件，使温度迅速 上升，在非常短的时间内达到材料的沸点，材料 开始汽化，形成蒸气。这些蒸气的喷出速度很大， 在蒸气喷出的同时，在材料上形成切口。材料的 汽化热一般很大，所以激光气化切割时需要很大 的功率和功率密度。 激光汽化切割多用于极薄金属材料和非金属材料 （如纸、布、木材、塑料和橡皮等）的切割。
激光剥线机
• 激光剥线机简介 激光剥线机是广泛应用于电子行业中电线电缆层 切割剥除的，集激光、机械、电控于一体的激光 设备。客户可根据需要定制切割线的位置、激光 功率、切割速度，以达到彻底剥除电缆层的目的。 • 激光剥线机组成部分 激光剥线机可分为机架结构、冷却系统、运动系 统、控制系统、光路系统、X/Y轴丝杠运动模组、 气路系统等部分。
激光剥线机
折弯拉拔机特点
一 折弯设备与拉拔设备合二为一 二 省却传统沾锡工艺，直接拉拔线 材，节省时间 三 四 适合精密排线 有效控制拉拔力度，保障良品率
五 除了配合四头剥线机外，还可用 于双头剥线工艺中拉拔绝缘层和屏蔽 层
激光剥线机
• 气动需求及应用分析 激光剥线机的气动产品除了集中在两条气 路（机械驱动、光路保护）和工作台以外， 折弯拉拔设备上也会用到一定量的气缸、 阀类以及相应的辅助元件。
