集水坑、电梯井基坑土方开挖
承台、集水井、电梯底坑土方开挖、砖胎膜施工方案演示教学

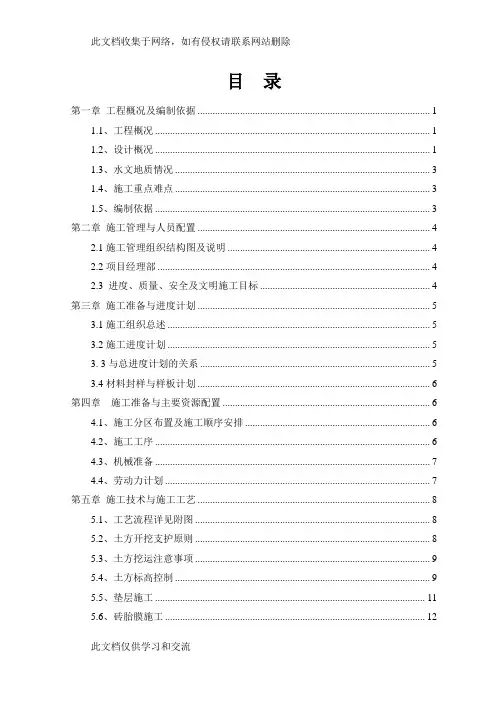

目录第一章工程概况及编制依据 (1)1.1、工程概况 (1)1.2、设计概况 (1)1.3、水文地质情况 (3)1.4、施工重点难点 (3)1.5、编制依据 (3)第二章施工管理与人员配置 (4)2.1施工管理组织结构图及说明 (4)2.2项目经理部 (4)2.3 进度、质量、安全及文明施工目标 (4)第三章施工准备与进度计划 (5)3.1施工组织总述 (5)3.2施工进度计划 (5)3. 3与总进度计划的关系 (5)3.4材料封样与样板计划 (6)第四章施工准备与主要资源配置 (6)4.1、施工分区布置及施工顺序安排 (6)4.2、施工工序 (6)4.3、机械准备 (7)4.4、劳动力计划 (7)第五章施工技术与施工工艺 (8)5.1、工艺流程详见附图 (8)5.2、土方开挖支护原则 (8)5.3、土方挖运注意事项 (9)5.4、土方标高控制 (9)5.5、垫层施工 (11)5.6、砖胎膜施工 (12)5.7、局部土方回填 (15)5.8施工机械与施工机具配置计划及保证措施 (17)5.9大宗材料与设备购置计划及保证措施 (17)第六章施工质量与验收 (17)6.1 进场主要材料和设备验收标准 (17)6.2 施工技术与施工工艺质量控制要点和验收指标 (17)6.3 质量通病及防治措施 (18)6.4、质量保证措施 (18)6.5、成品保护方案 (19)第七章安全文明绿色施工及合理化建议 (19)7.1安全文明施工 (20)7.2环保绿色施工 (20)7.3应急预案 (22)第一章工程概况及编制依据1.1、工程概况1.2、设计概况承台设计参数表序号编号桩数承台厚度（mm）1 CT1 单桩12002 CT1A 单桩12003 CT1B 单桩12004 CT1C 单桩12005 CT1D 单桩10006 CT1E 单桩13007 CT1F 单桩13008 CT2 双桩20009 CT2A 双桩140010 CT2B 双桩200011 CT2C 双桩200012 CT2D 双桩240013 CT2E 双桩240014 CTb 双桩150015 CT2F 双桩140016 CT3 三桩240017 CT3A 三桩140018 CT3B 三桩2900承台设计参数表序号编号桩数承台厚度1 CT1 1 10002 CT1a 1 10003 CT1b 1 10004 CT2 2 21005 CT2f 2 21006 CT2a 2 23007 CT2b 2 23008 CT2c 2 23009 CT2e 2 230010 CT3 3 1500集水井底坑设计参数表电梯底坑设计参数表序号坑底标高（m）板厚（mm）备注1 -7.700 同该区域底板厚度六星酒店2 -8.100 同该区域底板厚度六星酒店3 -9.900 同该区域底板厚度六星酒店4 -7.000 同该区域底板厚度五星A酒店1.3、水文地质情况本地区地处亚热带，全年降水丰沛、雨季明显，日照充足，降水量大于蒸发量，大气降水是场地地下水的主要补给来源。
裕龙花园电梯集水坑二次开挖基坑专项施工方案
目录第一节、工程概括第二节、电梯井、集水坑承台支护一、基坑支护结构设计二、基坑支护结构的主要技术参数及技术要求1 钢板桩2 支撑体系三、钢板桩支护施工1 钢板桩支护施工流程2 钢板桩的吊运及堆放3 钢板桩的打设4 基坑土方开挖5 内支撑安装6拔桩7 打拔拉森钢板桩安全操作规程四、基坑工程钢板桩支护计算书第三节基础土方开挖一、工程概况二、施工部署三、施工准备四、施工方案五、应注意的问题第四节、基坑降水排水措施第五节、基坑防护监测及基坑排水措施一、基坑防护监测措施二、基坑排水措施三、地下室土方施工应急措施四、基坑监测五、基坑验收六、施工注意事项及要求七、深基坑施工安全措施第六节、临边防护第七节、应急救援预案基坑承台支护、二次开挖专项施工方案第一节工程概括一、项目概况本工程项目位于中山市火炬开发区东阳南路东侧与东镇东一路北侧交汇处，与中山外国语学校隔东阳南路相对。
工程总建筑面积98253.07㎡，该地块拟建成花园式商住小区，建筑物主要为多栋31层高层建筑群，以及低层—多层裙楼和配套建筑等，本工程基础为软弱土基础，场地类别为Ⅲ类，场地内砂层为不液化砂土层；底板、承台处是淤泥质土；整体地下一层为停车库，高层结构形式为框剪结构体系，多层框架结构。
二、工程水文地质条件中山地区气候属亚热带海洋性气候，全年大部分时间风和日丽，光照充足，雨量充沛，冬无严寒，夏无酷暑，年平均气温22.4℃，最高气温38.7℃，最低气温为10℃左右。
每年5—9月为降水集中季节，5-11月常受台风侵袭，常年主导风向东南风，三十年一遇的最大风速为33.5m/s。
相对温度为75～90％，年平均降雨量1694mm。
季节性气候对施工有一定的影响，土方开挖期间虽不在雨季，但仍需做好雨水天气开挖对土方施工的施工影响。
三、开挖工作量本工程土方开挖为基础承台、电梯井、集水坑二次开挖，开挖土方量约为15000立方米.。
四、地下水位根据现场实际开挖情况及地质勘探报告，第一层地下水位在回填土层，属回填土自然少量积水，第二层地下水位在砂层、基岩中分化层内，承台、电梯井、集水井位于淤泥质土层为隔水层。
电梯井、集水坑施工方案
电梯井、集水坑施工方案在建筑施工中，电梯井和集水坑是必不可少的一部分，它们在建筑物的结构和功能中发挥着重要作用。
本文将针对电梯井和集水坑的施工方案进行探讨，包括施工前的准备工作、施工过程中的具体步骤和施工后的验收标准。
电梯井施工方案施工前准备1.确定电梯井的位置和尺寸，根据设计图纸准确确定开挖深度和横截面尺寸。
2.准备必要的施工机械设备和工具，如挖掘机、测量仪器等。
3.制定详细的施工方案和安全措施，确保施工过程安全顺利进行。
施工过程1.根据设计要求，进行电梯井的开挖工作，保证井壁的平整和垂直。
2.进行地基处理，确保井底承载力满足要求。
3.安装电梯导轨和井道门架等设备。
4.进行井壁和井底的材料处理，如水泥砂浆抹灰等，确保井壁平整牢固。
施工验收标准1.井壁和井底的表面平整无裂缝，并符合设计要求。
2.电梯导轨和门架安装牢固可靠。
3.井道内无积水和异味，并保持清洁。
集水坑施工方案施工前准备1.确定集水坑的位置和尺寸，根据设计图纸准确确定开挖深度和集水坑容积。
2.准备必要的挖掘机械设备和测量工具。
3.制定施工方案和安全措施，确保施工过程安全高效进行。
施工过程1.进行集水坑的开挖工作，保证坑壁的垂直和坑底的平整。
2.进行坑底的排水设施安装，确保集水坑排水畅通。
3.进行坑壁和坑底的防水处理，保证集水坑不渗水。
4.进行集水坑边缘的加固和固定，确保集水坑结构牢固。
施工验收标准1.集水坑的坑壁和坑底平整无裂缝，符合设计要求。
2.集水坑排水设施安装齐全，通畅无堵塞。
3.集水坑防水处理有效，不渗水。
4.集水坑结构坚固牢靠。
以上便是电梯井和集水坑的施工方案，通过严格遵循施工步骤和验收标准，可以有效保证建筑物的质量和安全性。
希望本文对相关行业提供了有用的指导和参考。
电梯井集水井开挖施工方案
电梯井集水井开挖施工方案1. 引言本文档描述了电梯井集水井的开挖施工方案。
电梯井集水井是在建筑物内部用于收集电梯井内泄漏的水的一种设施。
施工方案旨在确保施工过程的顺利进行，并保证施工质量和安全。
2. 施工准备在开挖电梯井集水井之前，需要进行以下准备工作：•确定井口位置：根据设计要求，确定井口的位置和尺寸，并在施工现场标出。
•设计并准备施工图纸：根据设计要求，绘制开挖和加固井壁的施工图纸，并准备相关材料和设备。
•安全措施：确定施工过程中的安全措施，包括施工区域的隔离、警示标志和安全防护设备。
•准备施工材料和设备：包括挖土机、运输设备、混凝土搅拌机等。
3. 施工步骤此施工方案中的开挖步骤如下：第一步：准备施工现场1.施工现场清理：清理施工区域，确保没有障碍物和危险品。
2.标记施工区域：在施工区域的边界标明警示标志，以确保其他工人和行人的安全。
第二步：开挖电梯井集水井1.根据施工图纸的要求，使用挖土机开始开挖井壁。
根据设计要求和井壁的尺寸，控制挖土机的挖掘深度和角度。
2.定期检查井壁的质量，并及时采取加固措施，确保井壁的稳定性。
3.在井底设置排水设施，以便有效排除井中水分。
第三步：清理施工现场1.施工完成后，清理施工现场，清除施工过程中产生的垃圾和废弃物。
2.检查井壁和井底的质量，并进行必要的修补和整理。
4. 安全注意事项在进行电梯井集水井开挖施工时，应注意以下安全事项：•所有人员必须穿戴必要的个人防护设备，如安全帽、防护鞋和手套等。
•施工区域应设置警示标志，防止未授权人员进入。
•挖土机操作人员必须具备相关的操作证书，并遵守操作规程。
•严禁在未经检查确认的情况下进入已开挖的井壁或井底。
•施工过程中应定期检查井壁的稳定性，确保施工人员的安全。
5. 总结本文档描述了电梯井集水井开挖施工方案，包括施工准备、施工步骤和安全注意事项。
在施工过程中，应严格遵守相关的安全规定，并进行质量检查，确保施工质量和工人安全。
电梯井、集水坑、深基坑支护方案
质量体系文件内部资料注意保存长沙大唐小区项目电梯井、集水坑、深基坑支护施工方案(ZJWJ/QEO-ZY03-DT07)发放编号：受控印章：2006年2月7日发布 2006年2月8日执行中国建筑第五工程局湖南事业部组织设计（方案）审批记录湘质监统批施工方案会签记录工程名称：长沙大唐小区施工方案变更记录长沙大唐小区电梯井、集水坑、深基坑支护方案1、工程概况1.1、101办公楼、102住宅楼基坑土方分别已大面积开挖至-7.00M、-6.50M的标高。
1.2、-7.00M ~-6.50M以上基坑边坡已作砂包堆叠挡墙，具体布置见大唐小区基坑支护方案。
1.3、最大支护高度为3.05M，最小支护高度为2.15M,根据地质勘察报告,深基坑开挖层位于呈可塑～硬塑状态的粉质粘土层内。
1.4、场地稳定地下水水位标高为-4.5M~-8.5M(相对标高)。
1.5、使用钢管桩加砖砌挡墙支护。
2、施工方案2.1土方开挖根据施工图纸,确定深基坑的开挖标高及边线与轴线的关系（原砂包堆叠挡墙及挡墙支护图附后）。
定位放线后，即进行机械挖土，余土外运。
有放坡条件的放坡系数按1：1施工，当原砂包堆叠挡墙坡脚预留的宽度不满足放坡要求时，上口放坡至原排水沟的最里侧，下口放坡至挡墙厚度外加300mm工作面的宽度，边开挖边放测标高，边临时用钢管、模板、木枋作临时支顶,临时支顶待挡土墙回填时拆除。
2.2、打钢管桩（此条只适用于挡墙支护图1）将长度为1.8M的Ф48的钢管按1M的间距用人工打入土体内1M，外露0.8M。
钢管植入挡墙的中线位置，从两边往中间排列。
钢管之间用3道Ф12钢筋连接，均匀分布，钢筋与钢管进行焊接。
2.3挡墙的砌筑2.3.1人工清理工作面碎渣土。
2.3.2浇筑100厚的C20砼垫层。
2.3.3砌筑砖挡土墙，使用MU10.0普通烧结粘土砖、M7.5水泥砂浆进行砌筑，挡土墙内埋设Ф48钢管泄水管多排。
第一排泄水管距坑底400mm ,其余间距1000 mm，呈梅花型分布，泄水孔待挡墙回填后予以封闭。
集水坑、电梯井开挖方案
CHINA CONSTRUCTION EIGHTH ENGINEERING DIVISION C O R P.L T DTESCO沈阳北海工程土方开挖施工方案一、工程概况1、工程地质及水文条件根据中冶勘察工程技术有限公司2009年9月提供的《乐购项目岩土工程勘察报告书》，该场地未发现不良地质现象，场地稳定，适宜建筑。
持力层为圆砾，承载力标准值为600Kpa。
场地内地下水位主要存在于砾砂及其以下的地层中。
尺寸（宽度×长度×深度）mm 数量（个）电梯井尺寸4100×7500×1420 1扶梯基坑3455×4800×500 2集水坑1 1500×2000×1600 8集水坑2 1500×2000×1600 8集水坑3 1500×1600×850 3集水坑4 450×450×800 2集水坑5 1000×11000×1000 2二、编制依据1、依据建筑地基基础工程施工质量验收规范（GB50202-2002）2、依据设计图纸：结构-3图三、施工准备1、技术准备1）熟悉图纸，用施工测量仪器进行测量，确定基坑、集水坑位置。
2）将施工区内的障碍物清除和处理完毕。
2、施工机具准备60型钩机、手推车、铁锹、铁镐、3～5m钢尺、手锤、经纬仪、水准仪等3、劳动力准备集水坑、电梯井及扶梯基坑采用60型小钩机进行挖土，人工清槽人员15人，测量人员3人。
四、作业条件基坑土方开挖主楼部分基坑开挖至设计标高-15.930m,其他部位开挖至设计标高-15.330m、-16.830m，用施工测量仪器进行测量，确定基坑、集水坑位置，并经项目部检验合格。
五、施工方法1、基坑土方开挖：采用60型钩机挖土，人工修槽。
人工清槽时采用500mm钢筋头（钢筋砸入地面200mm，标高控制胶带贴于地上钢筋部分150mm处），用于标示基坑坑底标高，避免人工超挖。
关于集水坑电梯坑及泥浆池地基处理的方案
关于集水坑电梯坑及泥浆池地基处理的方案集水坑、电梯坑以及泥浆池是建筑工程中常见的地基处理项目。
在进行地基处理时，需要考虑到土壤的稳定性、承载能力以及排水情况等因素。
以下是对于集水坑、电梯坑以及泥浆池地基处理的详细方案。
1.集水坑地基处理方案：集水坑主要用于收集降雨、雨水和废水，需要保证地基的稳定性和排水性能。
地基处理方案如下：1）开挖：根据集水坑的尺寸和位置，进行规范的开挖，确保坑底平整。
2）填充：在坑底铺设一层砂石，厚度约为20厘米，进行夯实，提高基础的承载能力。
3）排水：在集水坑的周围设置排水沟或管道，以便将收集到的水排出。
4）加固：根据土质情况，可以在集水坑周围加设边坡支撑或者进行护坡处理，以增强集水坑的稳定性。
2.电梯坑地基处理方案：电梯坑作为承载电梯设备的基础，需要保证地基的稳定性和承载能力。
地基处理方案如下：1）开挖：根据电梯坑的尺寸和深度，进行规范的开挖，确保坑底平整。
2）加固：在电梯坑的周边设置加固墙或者边坡支撑，以增强坑壁的稳定性。
3）填充：在坑底铺设一层砂石，厚度约为20厘米，进行夯实，提高基础的承载能力。
4）排水：在电梯坑的周围设置排水沟或管道，以便将积水排出。
3.泥浆池地基处理方案：泥浆池用于处理施工过程中产生的泥浆和污水，需要保证地基的稳定性和耐腐蚀性。
地基处理方案如下：1）开挖：根据泥浆池的尺寸和容量，进行规范的开挖，确保坑底平整。
2）加固：在泥浆池的周边设置加固墙或者进行加固处理，以增强坑壁的稳定性和耐腐蚀性。
3）填充：在坑底铺设一层砂石，厚度约为20厘米，进行夯实，提高基础的承载能力。
4）排水：在泥浆池的底部设置排水管道，并设置相应的堵头和阀门，以便排除污水和泥浆。
综上所述，地基处理方案对于集水坑、电梯坑以及泥浆池的建设非常重要。
通过合理的开挖、加固、填充和排水措施，可以确保这些设施的地基稳定性、承载能力和排水性能，从而提高工程的施工质量和安全性。
电梯井、集水坑施工方案
电梯井、集水坑施工方案目录1、编制依据 (1)2工程概况 (1)2.1概况 (1)2.2土质和水质情况 (2)2.3施工方案设计 (2)3、施工准备 (3)3.1技术准备 (3)3.2施工用水、用电 (3)3.3材料准备 (4)3.4机具准备 (4)3.5劳动力准备 (4)3.6施工进度 (4)4、主要施工方法 (5)4.1施工顺序 (5)4.2主要施工方法 (5)5、质量标准及保证措施 (6)6、环保措施 (7)7、安全要求和措施 (7)1、编制依据1．1《岩土工程勘测报告》及施工图纸1．2《土方与爆破施工及验收规范》（GBJ201－83）1．3《建筑工程质量验收统一标准》 (GB50300－2001) 1．4《北京市建筑工程资料管理规程》（DBJ01-51-2003）1．5《建筑现场临时用电安全技术规范》（JGJ46-88）1．6《建筑物地基基础设计规范》（GB50007-2002）1．7《建筑地基基础工程质量验收规范》（GB50202－2002）2工程概况2.1概况(1)本工程除西南侧裙房基础垫层以外，大部分基础垫层均已施工完毕，垫层统一标高为－19.40m，厚度为150mm。
电梯井和集水坑等部位还未开挖，现场需要将已有垫层破除、降水，然后进行土方开挖、CFG桩头剔凿、褥垫层及垫层施工。
集水坑和电梯井数量、挖土深度详见下表，挖土方量约为1000m3。
止水帷幕挖土方量约为350m32.2土质和水质情况根据本工程岩土工程勘查报告(2002-1163)，基底设计标高为-19.3m(相当绝对标高为24.6 m)，在此标高处的土层大部分为第四纪沉积的卵石、圆砾⑤层，局部为第四纪沉积之粉质粘土、粘质土层⑥。
现基坑内水位维持在－19.50m左右。
土方开挖最深处的设计标高为-22.75m(相当绝对标高为21.15m)，此标高处于第四纪沉积之粉质粘土、粘质土层⑥。
根据地质勘测报告，电梯井、集水坑部位自垫层往下距不透水层（第⑥层粉质粘土）约有75－100cm的卵石层。
基础土方开挖及电梯井承台基坑支护施工方案
目录一、工程概况 (2)二、编制说明及依据 (3)三、钢板桩支护施工 (4)四、基础土方开挖施工 (9)五、注意事项 (12)六、电梯井承台钢板桩支护布置图 (13)七、电梯井钢板桩支护计算书 (14)一、工程概况1、工程建设概况2、工程规模：本工程为现浇钢筋混凝土框剪结构，建筑面积96502.21m2，总高度97.95m，地下室层高3.8M，地上首层架空层层高3.4m，标准层层高1~2栋2.9m、8~9栋3.0m；结构板厚：地下室板厚为300mm、400mm；局部180mm，250mm,主体结构板厚2层为150mm，3层以上板厚为100mm；梁截面200×600mm；200×500mm；250×600mm等；地下室独立柱截面为600×600mm；700×600mm；900×700mm；800×700等3、承台深度统计底板厚度：500mm承台深度统计：二、编制说明及依据1、编制说明及目标1.1美的御郡花园地块一（二期高层住宅）工程地下室桩基础施已施工完毕，已做有基坑边坡支护工程，本施工方案主要为坑中坑电梯井位置承台及深度≥3.5M承台基坑土方开挖编制。
1.2本工程地下室底板厚度300mm~500mm，电梯井承台底深度为地下室底板面下3600mm.同时存在高度为3.0M~3.5M的承台。
1.3本工程地质情况较为复杂，粉质软土层厚度较厚，承台均在软土层，且本工程地下室基坑靠近河道，地下水丰富。
综合上述情况，为确保工程能够安全、优质、高效完成，采取下列支护措施：1.3.1电梯井位置承台基坑及消防集水井采用6m长Ⅲ型拉森钢板桩支护，加一道支撑，详见附图；1.3.2其他承台按放坡开挖到承台底部，砌砖胎模。
1.3.3开挖承台土方时，人工配合小勾机挖土，基坑工程桩两侧不能有超过0.5米高差的土。
因机械挖土没办法挖距围护桩50cm的土方，须人工配合及时清理。
电梯井集水井开挖施工方案
电梯井集水井开挖施工方案一、施工准备工作现场勘查：在施工前，对电梯井及集水井的位置进行详细勘查，了解地质条件、地下水位、周围建筑物情况，制定相应的施工方案。
施工图纸：依据设计图纸，明确井位、井径、井深等参数，编制详细的施工图表。
施工组织设计：编制施工组织设计，明确施工顺序、施工方法和技术要求，确保施工过程有序进行。
二、开挖步骤围护结构施工：按照设计图纸要求，施工井口的围护结构，确保井口稳固，防止井壁坍塌。
降水措施：在开挖前，根据地下水位情况，采取相应的降水措施，确保井内无水或水位较低。
开挖作业：按照施工图纸，采用适当的开挖机械和人工配合，进行井体的开挖作业。
井底处理：井底应平整，无积水，按设计要求进行井底处理。
三、安全措施施工现场应设置明显的安全警示标志，并配备专职安全员负责现场安全监督。
施工人员应佩戴安全帽、安全鞋等个人防护用品，确保施工安全。
定期对施工现场进行安全检查，及时发现并排除安全隐患。
四、材料设备准备根据施工需要，提前准备好相应的施工材料，如砖、水泥、砂等。
准备必要的施工设备，如挖掘机、搅拌机等，确保施工进度。
五、施工现场清理每天施工结束后，应及时清理现场，保持现场整洁。
废弃物应分类处理，不得随意倾倒，避免对环境造成污染。
六、井壁质量控制井壁施工应符合设计要求，确保井壁平整、无裂缝。
采用合适的材料和方法进行井壁防护，防止井壁渗漏。
七、排水设施设置在井底设置集水坑，用于收集井内积水。
根据需要设置排水管道，确保井内积水能够及时排出。
八、施工后清理施工完成后，应对井内进行彻底清理，确保无杂物遗留。
对井壁进行养护，防止井壁开裂、渗漏。
本施工方案仅供参考，具体施工过程中应根据实际情况进行调整和完善。
同时，应严格遵守相关施工规范和安全规定，确保施工质量和安全。
集水坑、电梯井基坑土方开挖
3#楼地下室集水坑、电梯井基坑土方开挖施工方案
一、编制依据和适用范围：
上海裕都苑（莲湖中央花园）3#楼施工图（2007.8.15）
本方案主要适用于-7.15m以下集水坑、电梯井部分土方的开挖。
二、工程概况：
3#楼主楼基坑采用大开挖，由土方公司已挖至标高-7.15m, -7.15m 以下的集水坑、电梯井部分土方开挖由我项目部进行开挖。
上海裕都苑（莲湖中央花园）结-005图纸中集水坑、电梯井基坑尺寸：
基坑编号深度（h k）长×宽
JK1 1050 2000×1500
JK2 1050 1500×1500
JK3 1700 2050×2000
JK4 3000 2000×1500
JK5 1600 2000×1500
JK6 1600 1500×1500
基水坑、电梯井基坑示意图如下
h k
45°45°
宽（长）+2×0.42 h
三、施工顺序：
集水坑、电梯井基坑土方的机械开挖和人工开挖和修坡均按从西向东的顺序进行施工。
四、施工方法：
1）开挖方式：
集水坑、电梯井基坑土方大面积先采用小型挖掘机开挖，边角部位和机械开挖不到之处（主要为灌注桩周围和边坡）采用人工开挖和修坡。
2）土方的倒运
基坑用开挖后，将开挖的土方用挖掘机进行内倒，由开挖基坑所在位置倒运至主楼北面基础（挡土墙）以外，现场内倒
要进行3~4次，才能将所挖土方堆放到位。
人工开挖和修坡的土方采用人工倒运至主楼北面基础（挡土墙）以外。
1#楼电梯基坑、集水坑开挖方案2016年9月21日
恒大江湾项目工程1#楼电梯基坑、集水坑开挖施工工方案编制:审核:审批:山西省宏图建设集团有限公司2016年8月10日一、编制依据1、太原市建筑设计研究院设计的施工图纸2、《建筑地基基础设计规范GB50007-2011》3、《建筑地基处理技术规范》(JGJ79-2012)4、《建筑地基基础施工质量验收规范》(GB50202-2002)5、《建筑机械使用安全技术规程》（JGJ33-2012）6、山西省高原岩土工程勘察检测公司提供的恒大江湾首期勘察报告7、施工组织设计及本公司的相关文件二、工程概况工程名称：太原恒大江湾1#楼建设单位：太原恒德隆房地产开发有限公司设计单位：太原市建筑设计研究院监理单位：山西共达建设工程项目管理有限公司工程地点：项目位于太原市小店区滨河东路以东，龙城北街以南，平阳路以西。
1#楼建筑面积：39466.97㎡。
地基处理形式：楼座基础为钢筋混凝土灌注桩。
根据设计要求，楼座部位需挖至底标高-11.02m，电梯基坑、集水坑部位需挖至底标高-13.23m。
本工程设有电梯基坑2个，先挖至楼座基底标底标高即：-11.02m。
然后采用160型小挖机二次开挖电梯基坑及集水坑基坑。
上述两个个基坑按设计要求均为垂直下挖，因此均采用扩大基坑人工配合机械后开挖的形式。
根据目前降水情况，地下水位已将至在-12.00m左右，降水高度不满足基坑开挖条件，基坑深度范围内有一细砂层，含水率大渗透系数大，流动性大，易坍塌，因建设单位的进度要求，不宜采用集中降水，根据建设单位确定的支护开挖方式，编制本专项方案。
三、方案构想1、电梯基坑、集水坑在开挖过程中对上步土体进行支护：沿电梯基坑、集水坑基坑边坡外侧四周每隔@300，压入基底3.5m长Φ48*3钢管，压入深度为2.2米，悬臂1.6m，钢管外侧压入2000mm*800mm*15mm竹胶板，底部用500mm沙袋砌筑挡泥墙。
2、应甲方要求，东西侧两侧电梯基坑支设模板，用C15混凝土墙代替，与土壁间范围用C15的混凝土一次浇筑成型。
集水井及电梯井开挖安全专项方案 最终版
本工程由于建筑功能的需要，基底集水坑和电梯井都比较深，大都位于基坑中间，其中塔楼结构有4个，裙房5个。相对于±0标高，最深电梯井和集水井基底标高为-32.79m，相对于基底标高-26.69，实际深度为6.1m，土质较好，属于中风化砂岩。电梯井和集水坑开挖时受地下水、落深深度和基坑土体残余应力较大，而且部分电梯井和人工挖孔桩重叠，人孔挖孔桩爆破对其亦有影响。根据本工程特点，开挖时应首先对落深比较大的集水井和电梯坑应首先进行预先对土体进行加固处理，防止坍塌。按照“开槽支撑，先撑后挖，分层开挖，严禁超挖”的原则进行集水井和电梯井的开挖。
序号
工种
人数（个）
1
土方开挖工人
20
2
喷锚工人
6
3
成孔工人
8
4
测量工
6
5
爆破专业人员
5
4.4、施工顺序
由于集水坑（电梯井）和人工挖孔桩很近，甚至直接相切，而且周边桩长过短，为保证人工挖孔桩施工安全，人工挖孔桩施工和集水井（电梯井）的开挖必须合理施工，统筹考虑。人工挖孔桩施工顺序如下：
根据人工挖孔桩的开挖顺序，因Ⅱ#集水井（电梯井）与8号桩相切，同时与15号、21号桩间距仅为0.9米，为保证施工安全，Ⅱ号集水井（电梯井）土方暂不开挖，在垫层底先施工14号桩，桩上部留置约6.1米空孔高度，待14、8、9、15、20、21号桩混凝土浇筑完毕后再进行Ⅱ号集水井（电梯井）、Ⅲ号电梯井土方开挖施工。23号人工挖孔桩位于Ⅰ号集水井(电梯井)以下，与29号桩相切，同时与22号桩间距仅为0.9米，同上调整25#集水井土方暂不开挖，在垫层底先施工23号桩，桩上部留置5.81米空孔高度，待23、29、22号桩混凝土浇筑完毕后再进行Ⅰ号集水井土方开挖施工。三处深基坑3m内土方采用机械开挖，3m以下暂定采用人工开挖，如现场土质坚硬，则由专业队伍进行爆破开挖。爆破施工方法详见爆破专项方案。
电梯基坑及集水坑开挖降水专项施工方案
鄂尔多斯瑜瑾园住宅小区项目电梯基坑、集水坑开挖及降水施工方案编制人：审核人：审批人：编制单位：中铁二十三局集团有限公司编制日期：二零二一年五月目录1、工程概况： (2)2、设计依据： (3)3、工程地质与水文地质资料 (4)4、施工技术措施 (6)5、质量保证措施 (10)6、安全生产 (10)7、文明施工 (11)8、保证措施 (11)9、应急预案 (11)1、工程概况：1.1.主要参与单位表1-1 主要参与单位1.2.工程承包范围施工内容：土石方工程；土建工程；电气工程；建筑给水排水工程；通风与空调工程；室内装饰装修工程（公共部分外均为毛坏房），消防工程。
本工程由鄂尔多斯市城投房地产开发有限公司投资兴建，位于鄂尔多斯市伊金霍洛旗乌兰木伦湖南岸十五路东、纵十六路西、横八路南、横九路北，鄂尔多斯市城投房地产开发有限公司瑜瑾园住宅小区项目房建项目工程面积69253.68m2，住宅、商业、地下车库总建筑面积约21万m2，其中地上建筑面积约17万m2，地下建筑面积约4万m2。
1.3.主要建筑情况一览表表1-2 主要建筑情况一览表拟建楼栋电梯井和集水坑相对标高为-11.1m（其中地下室顶板-6.0m，电梯基坑为-10.62m，褥垫层厚度为200mm，垫层为100mm，防水保护层为80mm）方案主要针对电梯基坑和集水坑等教深基槽、坑的开挖和降水，指导施工，确保开挖和降水满足规范和设计要求，确保基坑开挖过程的安全，降水过程的可实施性，确保工程质量。
2、设计依据：（1）拟建场地岩土工程勘察报告》（详勘阶段）（2）建筑设计院完成的结构施工图（3）国家现场相关设计与施工标准及规范（4）《建筑施工手册》（第五版）3、工程地质与水文地质资料3.1、工程地质条件3.1.1地质构造旗内出露地层较简单，除第四系、第三系广布外，仅出露白垩系下统罗汉洞组二段，所见地层均为陆相碎屑沉积。
在构造体系上，伊金霍洛旗位于鄂尔多斯盆地的东北部。
电梯井、集水坑土方开挖方案
一、工程概况：（一）呼和浩特市新公馆第一、第三标段工程建设地点位于呼和浩特市统计局南侧、展览馆西路西侧。
建设单位：内蒙古荣氏房地产开发有限责任公司，设计单位：北京中翰国际建筑设计有限公司，监理单位：内蒙古建信监理咨询有限责任公司，施工总承包：内蒙古兴吉隆泰建筑安装有限公司，质量目标：合格。
确保1#、7#、8#楼工程“青城”杯。
总建筑面积136800m2，。
工期：2012年9月15日开工，于2014年11月31日竣工。
（二）呼和浩特市新公馆工程6栋（1#、5#、6#、7#、9#、10#）住宅楼，地上25-28层，地下2层，一栋（8#）商务楼，地上21层，地下2层。
1#住宅楼CFG桩534根，5#住宅楼CFG桩292根，6#住宅楼CFG桩359根，7#住宅楼CFG桩359根，8#商务楼CFG桩约336根，9#住宅楼CFG桩405根，10#住宅楼CFG桩209根。
现场车库部分土方已开挖至-6.5m，楼座开挖至垫层上300mm，CFG桩已全部打完，呼和浩特市质量监督站试验室静荷载试压检测工作已完成。
二、编制依据（一）北京中翰国际建筑设计有限公司《关于新公馆CFG桩的有关问题的说明》（二）呼市建筑勘察设计研究院有限责任公司编制施工图；（三）工大岩土公司编制《呼和浩特市新公馆1、2、3、5、号楼CFG桩复核处理计算书》、及施工图；（四）采用的主要规范：（1）《建筑地基基础工程施工质量验收规范》GBJ50202-2002；（2）《建筑地基处理技术规范》JGJ79-2002；三、主要施工方案（一）施工工艺1、挖电梯井、集水坑、车库基础土方，2、电梯井、集水坑內截桩、补桩，3、电梯井、集水坑、车库基础内砌筑240（120）厚砖模，4、褥垫层施工5、防水导墙砌筑240厚（二）施工方案1、电梯井、集水坑、车库基础土方开挖复合地基的基坑可采用人工或机械、人工联合开挖。
机械、人工联合开挖时，至少预留20cm厚度人工开挖，以保障机械开挖造成桩的断裂部位不低于基础底面标高，且桩间土不受扰动，严禁粗暴施工，注意不要碰撞、铲断桩头，避免断桩及对地基土的扰动。
集水坑和电梯井开挖放坡公式
集水坑和电梯井开挖放坡公式
集水坑和电梯井的开挖放坡公式,内容比较详细,有图解
苏中建设集团承接乐橙商务楼基础集水坑放坡公式筏板基础处集水坑及电梯基坑筏板基础构造见国标《11G101-3》p94，其中∝=60°
其中的图 b 的表示位置不正确应指（如下）:
无褥垫层
集水坑公式： H=板厚上口尺寸指集水坑边到放坡口上口的尺寸上口=0.58h+垫层/tan60°+坑深/tan60°下口=0.58h+ 垫层/tan60 °
有褥垫层
集水坑放坡公式：上口=0.58h+坑深/tan60°-垫层/tan60°下口=0.58h-（褥垫层-垫层）
备注：在有褥垫层的集水坑的放坡时，斜坡上不放置褥垫层。
