“三供一业”供电分离移交改造工程零星施工方案

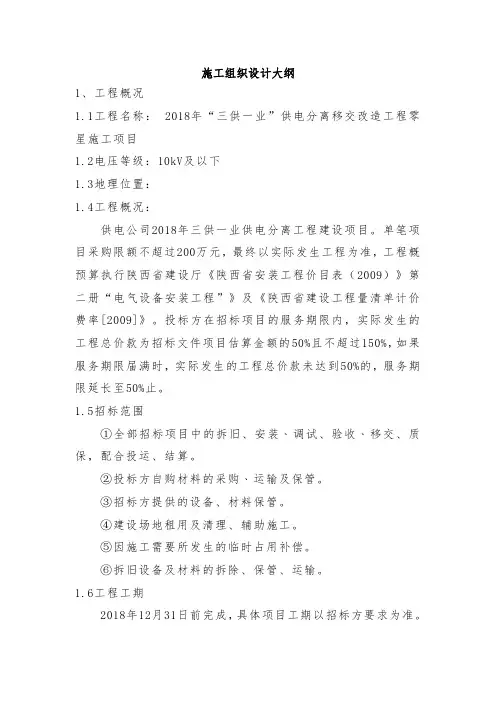

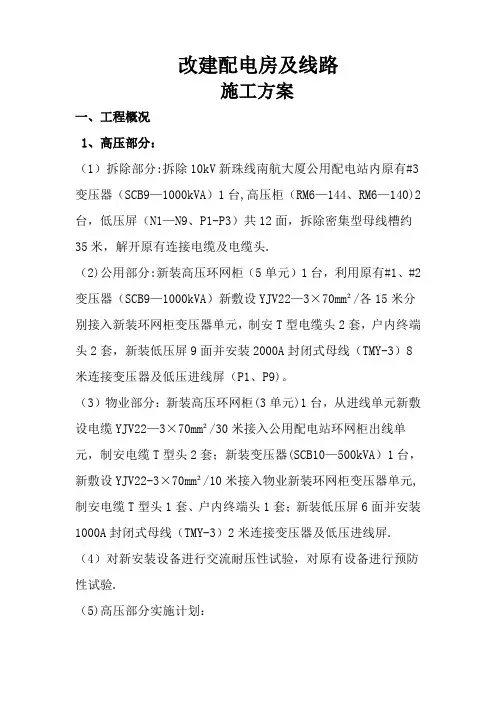

施工组织设计大纲1、工程概况1.1工程名称：2018年“三供一业”供电分离移交改造工程零星施工项目1.2电压等级：10kV及以下1.3地理位置：1.4工程概况：供电公司2018年三供一业供电分离工程建设项目。

单笔项目采购限额不超过200万元，最终以实际发生工程为准，工程概预算执行陕西省建设厅《陕西省安装工程价目表（2009）》第二册“电气设备安装工程”》及《陕西省建设工程量清单计价费率[2009]》。

投标方在招标项目的服务期限内，实际发生的工程总价款为招标文件项目估算金额的50%且不超过150%，如果服务期限届满时，实际发生的工程总价款未达到50%的，服务期限延长至50%止。

1.5招标范围①全部招标项目中的拆旧、安装﹑调试、验收﹑移交、质保，配合投运、结算。

②投标方自购材料的采购﹑运输及保管。

③招标方提供的设备、材料保管。

④建设场地租用及清理、辅助施工。

⑤因施工需要所发生的临时占用补偿。

⑥拆旧设备及材料的拆除、保管、运输。

1.6工程工期2018年12月31日前完成，具体项目工期以招标方要求为准。

1.7质量及安全要求按照国家法律法规及国网相关管理制度执行，具体以每个项目的特点和招标方要求为准。

2、施工方案2.1 施工现场组织机构为了加强施工管理，本标工程实行项目经理负责制，科学组织施工，实行目标管理，以我公司健全的组织、管理体系来保证项目施工的完成。

确保工程按计划顺利实施和如期完工，我公司选派精干人员组成工程项目部，项目经理受公司经理委托全权负责领导和组织现场施工，做好技术、物资、机具等供应工作，主动积极地与项目法人、监理工程师配合，并协调各方关系，为施工创造有利条件。

本工程项目经理部下设技术部，对工程的全过程进行有效的计划、组织、协调和控制。

确保工程项目移交“零缺陷”一次性达标投产。

项目管理组织结构图项目经理是具有专业证书并由我公司经理授权，全权负责本工程的施工工作，代表公司处理和决策与本工程项目有关的一切事宜。

2.2 施工准备根据我公司实际情况和甲方要求的施工工期要求，计划电气施工2个施工队同时进行。

主要生产工器具及机械设备情况一览表：主要施工设备表试验和检测仪器设备表2.3 施工工序总体安排变电站施工前期为建筑工程施工阶段，后期为电气安装工程施工阶段。

原则上土建工程和安装工程在同一区域不进行交叉施工。

1）土建施工工序：按照“先地下、后地上；先结构、后装饰；先土建、后电气”的施工顺序，充分利用空间、时间，组织流水和交叉施工。

首先进行主控制楼和所区道路一层的施工，所区道路一层完成后即作为施工期间的道路；配电装置架构在道路一层完成后开始施工；电缆沟在架构吊装基本完成后开始施工；其他工程穿插进行。

配电装置以架构施工为重点，兼顾设备支架和电缆沟施工。

地面硬化、操作地坪根据电气安装及预埋管敷设情况穿插进行。

2）安装工程工序安排具备条件的各专业可同时进行施工。

一次设备安装原则上先高处后地面，先架设软母跨线，然后进行设备的安装及调整。

二次部分先安装电缆支架、屏、柜，再进行电缆敷设、接线。

高压试验根据设备到货情况和安装需要，及时进行。

继电保护先进行单装置校验，然后进行回路检查，最后分系统调试及系统调试。

2.4 主要工序和特殊工序的施工方法2.4.1土建工程第一节准备阶段前期做好开工报告及施工方案审批工作，人员安排得当。

第二节基础土方开挖(1) 新建基础土方采用机械和人工开挖相结合的方法进行，独立柱基土方采用履带式WY-100B 型反铲挖掘机开挖；当相临独立柱基距离较近时，采用机械开挖，人工配合修边；机械挖土时，基础垫层底预留300mm厚原土，改用人工清底以防机械超挖而破坏地基持力土层，人工清理土方时预留50mm 厚，待打钎后，人工清出余土；运土采用自卸翻斗汽车及手推车相结合的方案进行，在土方开挖过程中测量放线员跟班作业，严格控制开挖范围及标高。

严禁超挖土方扰动地基。

（2）对施工区域内正在使用的给排水和备用电缆等设施要通过当地有关部门摸清地下管线分布。

地下管线较多，应先结合摸底情况布设人工探槽，彻底摸清地下管网分布，然后再进行机械开挖。

第三节基坑支护新建配电楼基础埋深－2.0m，室内外高差0.51m，不须特别采取护坡措施，按实际情况放坡，开挖剖面图见图8-1: （略）第四节土方回填1.本工程土方回填的范围为基坑的周圈，回填的标高由槽底至设计标高。

2.基坑回填土用翻斗车运土，人工铺料，采用蛙式打夯机夯实，每次铺设厚度不得超过25cm，每层夯3～4 遍。

回填土料不得使用冻土、淤泥、建筑垃圾、有机杂质及含水量高的土。

3.基坑回填时，应从相对两边或四周同时回填，并分层夯实。

4.施工准备(1）基础混凝土强度已达到规定的要求。

(2）基础肥槽清理：基础肥槽中的混凝土碎块与渣土清理干净且必须清理到基础底面标高处，对电缆线的甩头或水管的出头应由水电专业工程师交底，水电队配合下操作。

（3）回填土的准备：检查回填土有无杂质,粒径是否符合规定，以及回填土的含水量是否在控制的范围内。

（4）做好施工标记：根据建筑地面与绝对高程的相对标高，定出±0.000 的高度，保证室外散水及地面的做法，暂时定出室外标高线，作为回填高度的依据。

由测量工在墙面上弹出水平标高线，并标识回填的高度。

（5）根据试压试验确定回填土的含水率，回填土应为与基础开挖时基本相同的土质，虚铺回填土的厚度为250mm，压实三遍。

5.施工工艺施工顺序：基坑清理→土质检验→分层铺土→夯实→检验密实度→修整找平→下一层回填→验收（1）肥槽清理：将肥槽中回落的垃圾，砂浆，石子等杂物清干净；（2）检验回填土的质量，有无杂物，粒径是否符合要求，以及测定回填土的含水率，比较含水率是否在最优含水率范围内，确保夯实达到最为密实，对含水率较大，采用加干灰或晾晒，含水率较低时，可采用加水湿润；（3）回填土的筛分：对于进场的回填土，要求进行过筛，将土中的砖块和卵石等大块过筛、去除。

（4）回填土分层铺摊，采用蛙式打夯机分层夯实，每层厚度不大于250mm，每层铺摊完后，随之耙平，再用打夯机夯实；（5）回填时，每层至少夯实达到三遍，打夯应一夯压半夯，夯夯相接，沿基坑的长度方向进行；（6）对于不同标高处的夯实，先夯较低部分，对于一次不能夯实到位时，可斜向分层，坡度角为1∶2，上下层错缝不少于1000mm；（7）每层填土夯实后，按规范规定进行环刀取样（每层每边各不得少于二组。

取样部位在每层压实后的下半部），测出干土的质量密度，达到要求后方可进行上一层铺土；（8）修整找平：填土全部完成后，进行表面拉线找平，超过标准高程的部位铲平，低于标准高程的应补土夯实。

6.注意事项（1）夜间施工和白天肥槽中的施工，应配置低压电灯照明，作业面灯的设置不少于10m一台。

（2）施工顺序应严格按照施工方案进行，防止铺填超厚，严禁汽车直接倒土入槽。

（3）各种管线应妥善保护后，再按规定回填土料，不得碰坏；施工时，应及时保证管线部分先施工，管道下部按标准要求用木捶填夯密实。

（4）回填土每层都应测定夯实后的干土密度，符和设计要求后才能铺填上层土。

每层干土质量密度试验报告要注明土料种类、试验日期、试验结论及试验人员签字。

未达到设计要求的部位，应有处理方法和复检结果。

（5）夯压时对干土可适当洒水加以润湿，如回填呈“橡皮土”现象，应将“橡皮土”挖出，重新换土夯实。

（6）施工时，对定位标准桩、轴线引桩、标准水准点、龙门板等，填运土时不得撞碰，也不得在龙门板上休息。

并应定期复测和检查这些标准桩点是否正确。

7、质量标准（1）保证项目1) 基底处理必须符合设计要求或施工规范的要求；2) 回填的土料必须符合规范和设计要求；3) 回填土必须按规定分层夯实，取样测定夯实的干土质量密度，其合格率不应小于90%，不合格的干土质量密度的最低值与设计值的差不应大于0.08g/cm3，且不应集中，环刀取样的方法及数量应符合规定。

第五节站内接地1、接地扁铁焊接时，如果接地扁铁垂直焊接，焊接好后应用一段30cm长的扁铁分别与两段垂直的扁铁成45°角焊接，所有焊接的接头必须刷防锈漆。

2、接地沟所用的回填土必须是粘土。

以保证接地的电阻值在规定范围内。

3、电缆沟支架、进出线架构、开关柜、控制屏、爬梯、不锈钢围栏、户外照明支座等都必须与接地网可靠连接。

第六节电缆沟工程1、室外电缆沟必须按每5米留置收缩缝（从基础垫层一直到压顶）。

2、电缆沟压顶采用清水混凝土，一次成形，压顶两边用pvc阴角线，有利于保护压顶菱角。

压顶平整度控制在0.5cm以内，沟底坡度控制在0.5%—1%以内。

2.4.2 安装工程1) 变压器、断路器安装施工方案（1) 变压器、断路器安装（2) 设备运输到现场后，应立即通知业主、监理、厂家及商检部门进行开箱检验，如设备不能及时安装，堆放应根据施工平面布置图进行合理存放，并要采取防水、防潮、防晒等保护措施。

（3) 安装前应检测基础符合设计要求，强度和刚度达到允许安装的条件。

（4) 技术人员认真熟悉设计图纸及厂家装配图，依据安装使用说明书、GBJ—147—90《电气安装工程高压电器施工及验收规范》编写施工作业指导书，并报监理审核通过后实施。

（5) 组织安装人员学习厂家说明书及验收规范，并进行安全技术交底。

（6) 施工现场在当天工作结束时应认真清理，清点工器具、使用材料等，并做好记录。

（7) 设备吊装方案在断路器施工现场配置1台吊车进行设备组装。

吊装时采用厂家专用吊装工具起吊。

（8) 成立安装小组，对安装项目进行质量、工艺上的研究开发，技术专家组给予配合。

（9) 设备安装完毕后开始进行单体调试．（10) 安装断路器组件时特别注意洁净处理。

（11) 安装人员必须穿戴专用工作服、工作鞋和工作帽，整个安装过程必须保证人身和设备的安全。

（12) 认真做好安装记录、试验报告等资料。

（13) 设备安装完毕后进行检漏、微水试验。

（14) 开始进行电气单体调试。

2)、架空铝导线安装施工方案（1）工艺流程（2）软母线安装组装前检查：检查a、瓷质、外观b、铁件c、胶合面d弹簧卡e、耐压试验组装：a、片数按图纸设计b、打开开口销张角c、连接螺栓要有防松措施d、球头与碗口配合e、悬垂绝缘子允许倾斜角度f、穿钉及弹簧销贯穿方向。

放线：a、放线过程b、下线实际长度确定c、切割导线d、切口e、压前切铝线。

机械压接：a、表面氧化物清除b、导线插入耐张管深度c、T型线夹压接位置d、压接模具与被压件e、压接时线夹位置f、相邻压接段长度g、压接后检查双导线地面组合：a、同相导线组合消弯b、间隔棒，安装母线架设及调整：a、架线准备b、架设c、调整引下线及跳线安装。

3)电缆敷设施工方案（1)工艺流程：A、支架上敷设电缆时，严格区别电缆电压等级分层架设。
