通用电气制图国标
常用电气制图有关国标.docx
（（（（（（（（（（常用“电气制图及图形符号国家标准”目录一、统一图幅1二、统一画法2三、统一图形符号4 GB4728.2-84符号要素、限定符号和常用的其他符号4 GB4728.3-84导线和连接器件8 GB4728.4-85 无源元件12 GB4728.5-85半导体管和电子管15 GB4728.6-84电能的发生和转换19 GB4728.7-84开关、控制和保护装置23 GB4726-83电气接线端子识别和字母数字符号标誌、接线端子通则32煤矿电气图用图形符号34电气制图及图形符号国家标准汇编一、统一图幅1、电气制图一般规定：图纸幅面尺寸及代号见表1表 1代号尺寸 mmA0841x1189A1594x841A2420x594A3270x420A4210x2972、如果需要加长的图纸，应采用表 2 中所规定的图幅表 2代号尺寸 mmA3x3420x891A3x4420x1189A4x3297x630A4x4297x841A4x5297x10513、如果表 1 和表 2 所列幅面仍不能满足要求时，一是可按照GB4457.1-84《机械制图图纸幅面及格式》的规定加大幅面。
二是可将矿区供电系统图按地面、井下或分水平分别绘制。
二、统一画法1、图线形式应采用表 3 所示的图线型式表 3图线名称图线型式一般应用实线基本线、简图主要内容线、可见轮廓线、可见导线。
虚线辅助线、屏蔽线、机械联络线、不可见轮廓线、不可见导线、计划扩展内容用线点划线分界线、结构围框线、功能围框线、分组围框线双点划线辅助围框线2、图线宽度：一般从以下系列中选取：0.25，0.35，0.5，0.7，1.0，1.4，（mm）一般通常只选两种宽度的图线，粗线的宽度为细线的两倍。
3、图线间距：建议平行线之间的最小距离应不小于粗线的两倍，同时不小于 0.7mm。
4、字体 :为了适应缩微的要求，推荐的字体最小高度如表 4 所示表 4基本图纸幅面A01234A A A A字体最小高度5 3.5 2.5 2. 2.mm555、箭头及指引线箭头：信号线和连接线的箭头应是开口的如图 1图 1指引线：指引线应是细实线指引线的箭头应是实心的如图 2图2指引线末端在轮廓线内围一黑点如图 3图3指引线末端在电路线上用一短斜线见图44mm2 2.5mm2图4三、统一图形符号所用图形符号应符合国标GB4728《电气图用图形符号》《煤矿电气图专用图形符号》的规定，如果采用上述标准中未规定的图形符号时，必须加以说明。
电气制图标准大全
电气制图标准大全电气制图及电气图形符号国家标准主要包括如下四个方面：【1】、电气制图 4项；【2】、电气简图用图形符号 13项；【3】、电气设备用图形符号 2项；【4】、主要的相关国家标准 13项。
1．电气制图国家标准 GB／T 6988GB／T 6988等同或等效采用国际电工委员会IEC有关的标准。
这个国家标准的发布和实施使我国在电气制图领域的工程语言及规则得到统一，并使我国与国际上通用的电气制图领域的工程语言和规则协调一致。
这个标准的前三部分等同采用IECl082的第1～3部分，而第四部分等效采用IEC848(1988)的《控制系统功能表图的绘制》。
GB／T 6988-1997《电气技术用文件的编制》，发布于1997年，对应于GB 6988，主要包括以下几个分标准：(1)GB／T 6988．1《电气技术用文件的编制第1部分：一般要求》；(2)GB／T 6988．2《电气技术用文件的编制第2部分：功能性简图》；(3)GB／T 6988．3《电气技术用文件的编制第3部分：接线图和接线表》。
电气制图国家标准还有GB 7356《电气系统说明书用简图的编制》和GB 5489《印制板制图》。
有关以上电气制图国家标准的详细资料可参见中国标准出版社的《电气制图国家标准汇编》一书。
2．《电气简图用图形符号》国家标准GB／T 4728GB／T 4728《电气简图用图形符号》国家标准共有13项，，发布于1996～2005年，是GB 4728《电气图用图形符号》的修订版，属于国家推荐标准。
这13个国标都是等同采用最新版本的国际电工委员会IEC617系列标准修订后的新版国家标准。
GB／T 4728由以下13部分组成：(1)电气图用图形符号第1部分：总则 GB／T 4728．1-2005(2)电气简图用图形符号第2部分：符号要素、限定符号和其他常用符号GB／T 4728．2-2005(3)电气简图用图形符号第3部分：导体和连接件 GB／T 4728．3-2005(4)电气简图用图形符号第4部分：基本无源元件 GB／T 4728．4-2005(5)电气简图用图形符号第5部分：半导体管和电子管 GB／T 4728．5-2005(6)电气简图用图形符号第6部分：电能的发生与转换 GB／T 4728．6-2000(7)电气简图用图形符号第7部分：开关、控制和保护器件 GB／T 4728．7-2000(8)电气简图用图形符号第8部分：测量仪表、灯和信号器件 GB／T 4728．8-2000(9)电气简图用网形符号第9部分：电信：交换和外围设备 GB／T 4728．9-1999(10)电气简图用图形符号第10部分：电信：传输 GB／T 4728．10-1999(11)电气简图用图形符号第11部分：建筑安装平面布置图 GB／T 4728．11-2000(12)电气简图刚图形符号第12部分：二进制逻辑元件 GB／T 4728．12-1996(13)电气简图用图形符号第 13部分：模拟元件 GB／T 4728．13-1996有关以上电气简图用图形符号国家标准的详细资料可参见中国标准出版社出版的《电气简图用图形符号国家标准汇编》一书。
电气制图有哪些标准

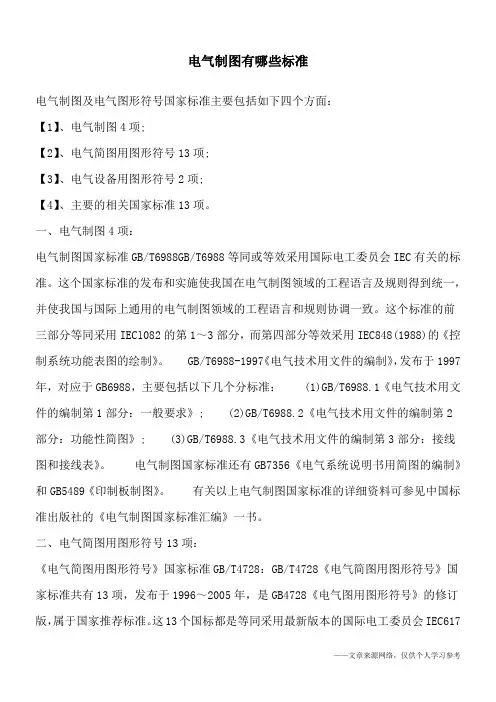

电气制图有哪些标准电气制图及电气图形符号国家标准主要包括如下四个方面：【1】、电气制图4项;【2】、电气简图用图形符号13项;【3】、电气设备用图形符号2项;【4】、主要的相关国家标准13项。
一、电气制图4项：电气制图国家标准GB/T6988GB/T6988等同或等效采用国际电工委员会IEC有关的标准。
这个国家标准的发布和实施使我国在电气制图领域的工程语言及规则得到统一，并使我国与国际上通用的电气制图领域的工程语言和规则协调一致。
这个标准的前三部分等同采用IECl082的第1～3部分，而第四部分等效采用IEC848(1988)的《控制系统功能表图的绘制》。
GB/T6988-1997《电气技术用文件的编制》，发布于1997年，对应于GB6988，主要包括以下几个分标准：(1)GB/T6988.1《电气技术用文件的编制第1部分：一般要求》; (2)GB/T6988.2《电气技术用文件的编制第2部分：功能性简图》; (3)GB/T6988.3《电气技术用文件的编制第3部分：接线图和接线表》。
电气制图国家标准还有GB7356《电气系统说明书用简图的编制》和GB5489《印制板制图》。
有关以上电气制图国家标准的详细资料可参见中国标准出版社的《电气制图国家标准汇编》一书。
二、电气简图用图形符号13项：《电气简图用图形符号》国家标准GB/T4728：GB/T4728《电气简图用图形符号》国家标准共有13项，发布于1996～2005年，是GB4728《电气图用图形符号》的修订版，属于国家推荐标准。
这13个国标都是等同采用最新版本的国际电工委员会IEC617系列标准修订后的新版国家标准。
GB/T4728由以下13部分组成：(1)电气图用图形符号第1部分：总则GB/T4728.1-2005 (2)电气简图用图形符号第2部分：符号要素、限定符号和其他常用符号GB/T4728.2-2005 (3)电气简图用图形符号第3部分：导体和连接件GB/T4728.3-2005 (4)电气简图用图形符号第4部分：基本无源元件GB/T4728.4-2005 (5)电气简图用图形符号第5部分：半导体管和电子管GB/T4728.5-2005 (6)电气简图用图形符号第6部分：电能的发生与转换GB/T4728.6-2000 (7)电气简图用图形符号第7部分：开关、控制和保护器件GB/T4728.7-2000 (8)电气简图用图形符号第8部分：测量仪表、灯和信号器件GB/T4728.8-2000 (9)电气简图用网形符号第9部分：电信：交换和外围设备GB/T4728.9-1999 (10)电气简图用图形符号第10部分：电信：传输GB/T4728.10-1999 (11)电气简图用图形符号第11部分：建筑安装平面布置图GB/T4728.11-2000 (12)电气简图刚图形符号第12部分：二进制逻辑元件GB/T4728.12-1996 (13)电气简图用图形符号第13部分：模拟元件GB/T4728.13-1996 三、电气设备用图形符号2项：《电气设备用图形符号》是指用在电气设备上或与其相关的部位上，用以说明该设备或部位的用处和作用的标志。
最新电器制图规范标准
最新电器制图规范标准最新电器制图规范标准是为了确保电器设计图纸的准确性、统一性和可读性，提高设计效率和产品质量，同时满足国际和国内相关标准的要求。
以下是一些关键点，用于指导电器制图的规范：1. 图纸格式和尺寸：应符合ISO或国家标准规定的图纸尺寸，如A0、A1、A2等，并使用合适的图纸边框。
2. 比例：图纸上的比例应根据电器部件的大小和复杂性来选择，常用的比例包括1:1、1:5、1:10等。
3. 图线：应使用不同粗细的线条来区分不同的图元，如轮廓线、中心线、尺寸线等。
4. 图层管理：图纸应使用图层来管理不同的设计元素，以便于修改和打印。
5. 文字标注：所有文字应清晰可读，字体大小和样式应统一，避免使用手写或难以辨认的字体。
6. 尺寸标注：尺寸应准确无误，标注应包括尺寸线、尺寸界线、尺寸数字等，且应符合相关标准。
7. 符号和标记：电器图纸中使用的符号和标记应遵循国际电工委员会（IEC）或国家标准的规定。
8. 电气元件表示：电气元件的图形符号应符合IEC标准，且在图纸上的位置应与实际安装位置一致。
9. 接线图和布线图：接线图应清晰显示电气元件之间的连接关系，布线图则应详细展示电缆和导线的走向。
10. 材料和部件清单：图纸应附有详细的材料和部件清单，包括型号、规格、数量等信息。
11. 设计变更：任何设计变更都应在图纸上明确标注，并有相应的版本控制。
12. 审核和批准：所有图纸在发布前都应经过严格的审核和批准流程，以确保图纸的准确性和合规性。
13. 电子文件管理：电子图纸应使用统一的文件格式进行存储和管理，如DWG、DXF等，并确保数据的安全性和完整性。
14. 环保和安全：在设计过程中应考虑环保和安全因素，确保电器产品符合环保标准和安全规范。
15. 国际兼容性：对于出口产品，电器图纸应考虑目标市场的规范和标准，确保产品的国际兼容性。
通过遵循这些规范，可以确保电器制图的质量和效率，同时降低生产过程中的错误和返工，提高产品的市场竞争力。
电气制图及电气图形符号国家规范有哪些
电气制图及电气图形符号国家规范有哪些?电气制图及电气图形符号国家规范首要包含如下四个方面：【1】、电气制图4项;【2】、电气简图用图形符号13项;【3】、电气设备用图形符号2项;【4】、首要的有关国家规范13项。
1.电气制图国家规范GB/T6988GB/T6988对等或等效选用世界电工委员会IEC有关的规范。
这个国家规范的发布和施行使我国在电气制图范畴的工程言语及规矩得到一同，并使我国与世界上通用的电气制图范畴的工程言语和规矩谐和一同。
这个规范的前三有些对等选用IECl082的第1～3有些，而第四有些等效选用IEC848(1988)的《操控体系功用表图的制作》。
GB/T6988-1997《电气技能用文件的编制》，发布于1997年，对应于GB6988，首要包含以下几个分规范：(1)GB/T6988.1《电气技能用文件的编制第1有些：通常恳求》;(2)GB/T6988.2《电气技能用文件的编制第2有些：功用性简图》;(3)GB/T6988.3《电气技能用文件的编制第3有些：接线图和接线表》。
电气制图国家规范还有GB7356《电气体系阐明书用简图的编制》和GB5489《印制板制图》。
有关以上电气制图国家规范的具体资料可拜见我国规范出书社的《电气制图国家规范汇编》一书。
2.《电气简图用图形符号》国家规范GB/T4728：GB/T4728《电气简图用图形符号》国家规范共有13项，发布于1996～2005年，是GB4728《电气图用图形符号》的修订版，归于国家引荐规范。
这13个国标都是对等选用最新版别的世界电工委员会IEC617系列规范修订后的新版国家规范。
GB/T4728由以下13有些构成：(1)电气图用图形符号第1有些：总则GB/T4728.1-2005(2)电气简图用图形符号第2有些：符号要素、绑缚符号和别的常用符号GB/T4728.2-2005(3)电气简图用图形符号第3有些：导体和联接件GB/T4728.3-2005(4)电气简图用图形符号第4有些：根柢无源元件GB/T4728.4-2005(5)电气简图用图形符号第5有些：半导体管和电子管GB/T4728.5-2005 (6)电气简图用图形符号第6有些：电能的发作与改换GB/T4728.6-2000(7)电气简图用图形符号第7有些：开关、操控和维护器材GB/T4728.7-2000(8)电气简图用图形符号第8有些：丈量外表、灯和信号器材GB/T4728.8-2000(9)电气简图用网形符号第9有些：电信：沟通和外围设备GB/T4728.9-1999(十)电气简图用图形符号第十有些：电信：传输GB/T4728.十-1999(11)电气简图用图形符号第11有些：修缔造备平面组织图GB/T4728.11-2000 (12)电气简图刚图形符号第12有些：二进制逻辑元件GB/T4728.12-1996(13)电气简图用图形符号第13有些：仿照元件GB/T4728.13-1996有关以上电气简图用图形符号国家规范的具体资料可拜见我国规范出书社出书的《电气简图用图形符号国家规范汇编》一书。
电气制图国家标准清单
电气制图及图形符号国家标准清单标准编号标准名称实施日期1.电气制图标准7项：1.1 GB6988. 1-86 电气制图术语 87.10 1.2 GB6988. 2-86 电气制图一般规则 87.101.3 GB6988. 3-86 电气制图系统图和框图 87.101.4 GB6988. 4-86 电气制图电路图 87.10 1.5 GB6988. 5-86 电气制图接线图和接线表 87.101.6 GB6988. 6-86 电气制图功能表图 87.101.7 GB6988. 7-86 电气制图逻辑图 87.102.电气图用图形符号标准13项：2.1 GB4728. 1-85 电气图用图形符号总则 86.52.2 GB4728. 2-85 电气图用图形符号符合要素. 限定符合 85.72.3 GB4728. 3-85 电气图用图形符号导线和连接器件 85.72.4 GB4728. 4-85 电气图用图形符号无源元件 86.12.5 GB4728. 5-85 电气图用图形符号半导体管和电子管 86.12.6 GB4728. 6-85 电气图用图形符号电能的发生和转换 85.72.7 GB4728. 7-85 电气图用图形符号开关. 控制和保护装置 85.72.8 GB4728. 8-85 电气图用图形符号测量仪表. 灯和信号器件 85.72.9 GB4728. 9-85 电气图用图形符号电信：交换和外围设备 86.12.10 GB4728. 10-85 电气图用图形符号电信：传输 86.12.11 GB4728. 11-85 电气图用图形符号电力. 照明和电信布置 86.52.12 GB4728. 12-85 电气图用图形符号二进制逻辑单元 86.52.13 GB4728. 13-85 电气图用图形符号模拟单元 86.13.电气设备用图形符号标准2项3.1 GB5465. 1-85 电气设备用图形符号绘制原理 86.73.2 GB5465. 2-85 电信设备用图形符号 86.74.相关标志5项4.1 GB5094-85 电气技术中的项目代号 85.114.2 GB7159-87 电气技术中的文字符号制订通则 87.104.3 GB7356-87 电气系统说明书用简图的编制 87.124.4 GB4026-83 电器接线端子的识别和用字母数字符号标志接线端子的通则84.104.5 GB4884-85 绝缘导线的标记 85.95.印制板制图1项5.1 GB5489-85 印制板制图 86.5二○○二年八月五日。
电气制图有哪些标准
电气制图有哪些标准面：1】、电气制图4项;2】、电气简图用图形符号13项;3】、电气设备用图形符号2项;4】、主要的相关国家标准13项。
一、电气制图4项：电气制图国家标准GB/T6988GB/T6988等同或等效采用国际电工委员会IEC有关的标准。
这个国家标准的发布和实施使我国在电气制图领域的工程语言及规则得到统一，并使我国与国际上通用的电气制图领域的工程语言和规则协调一致。
这个标准的前三部分等同采用IECl082的第1～3部分，而第四部分等效采用IEC848(1988)的《控制系统功能表图的绘制》。
GB/T6988-1997《电气技术用文件的编制》，发布于1997年，对应于GB6988，主要包括以下几个分标准：(1)GB/T6988.1《电气技术用文件的编制第1部分：一般要求》;(2)GB/T6988.2《电气技术用文件的编制第2部分：功能性简图》;(3)GB/T6988.3《电气技术用文件的编制第3部分：接线图和接线表》。
电气制图国家标准还有GB7356《电气系统说明书用简图的编制》和GB5489《印制板制图》。
有关以上电气制图国家标准的详细资料可参见中国标准出版社的《电气制图国家标准汇编》一书。
二、电气简图用图形符号13项：《电气简图用图形符号》国家标准GB/T4728：GB/T4728《电气简图用图形符号》国家标准共有13项，发布于1996～2005年，是GB4728《电气图用图形符号》的修订版，属于国家推荐标准。
这13个国标都是等同采用最新版本的国际电工委员会IEC617系列标准修订后的新版国家标准。
GB/T4728由以下13部分组成：(1)电气图用图形符号第1部分：总则GB/T4728.1-2005(2)电气简图用图形符号第2部分：符号要素、限定符号和其他常用符号GB/T4728.2-2005(3)电气简图用图形符号第3部分：导体和连接件GB/T4728.3-2005(4)电气简图用图形符号第4部分：基本无源元件GB/T4728.4-2005(5)电气简图用图形符号第5部分：半导体管和电子管GB/T4728.5-2005(6)电气简图用图形符号第6部分：电能的发生与转换GB/T4728.6-2000(7)电气简图用图形符号第7部分：开关、控制和保护器件GB/T4728.7-2000(8)电气简图用图形符号第8部分：测量仪表、灯和信号器件GB/T4728.8-2000(9)电气简图用网形符号第9部分：电信：交换和外围设备GB/T4728.9-1999(10)电气简图用图形符号第10部分：电信：传输GB/T4728.10-1999(11)电气简图用图形符号第11部分：建筑安装平面布置图GB/T4728.11-2000(12)电气简图刚图形符号第12部分：二进制逻辑元件GB/T4728.12-1996(13)电气简图用图形符号第13部分：模拟元件GB/T4728.13-1996三、电气设备用图形符号2项：《电气设备用图形符号》是指用在电气设备上或与其相关的部位上，用以说明该设备或部位的用处和作用的标志。
电气制图标准(供参考)
3) 图纸幅面和图框尺寸应符合《房屋建筑制图统一标准》规定；如图纸需要加 长，只能加长长边，加长尺寸应符合《房屋建筑制图统一标准》规定。
4) 注：中国美术学院风景建筑设计研究院的图幅统一格式已制成标准图块；标 题栏内建设单位名称、工程名称、子项、图纸名称、图纸中图纸名称宜采用 统一字体，字高、比例等应符合图纸美观要求。总师办已制作了“美院设计 院图幅标题栏、图纸名称、图纸目录填写范例”供大家参考。
电气专业制图标准
（试行）
1. 制图规范：
工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式（图线、
字体、比例、符号、尺寸标注、标高、图样画法、术语等）均保持一致。相关标
准为：
《房屋建筑制图统一标准》
GB 50001-2001
《总图制图标准》
GB/T 50103-2001
《建筑电气工程设计常用图形和文字符号》 09DX001
AC-jy、AC-xf、AC-zp 等表示）；
5. 土建工程出图时，平面图中的家具等图层应关闭或以灰度线表示；混凝土柱、剪
力墙等应以灰度表示；装饰工程出图时，平面图中的家具等应用最细的线表示
4
（0.1mm），混凝土柱、剪力墙等应以灰度表示；景观工程出图时，总平面图中 的建筑物轮廓线、道路等线宽应为 0.2 mm, 绿化、铺装等应以灰度线表示。 6. 装饰设计中插座和动力配电平面应在在装饰平面中绘制，消防报警、应急照明、 空调的风机盘管配电平面应在吊顶平面中绘制。烟感、温感、灯具布置与风口、 喷头等设备须统一考虑，符合美观要求。与本专业设计有关的家具、喷头、风口 等以灰度线表示； 7. 在较为复杂的平面图中（如地下车库、公共建筑的通道、大空间用房等处），应 该在照明、动力平面图中表示梁、风管、给排水干管的走向（以灰度表示）； 8. 电气平面图绘制的规定： 1) 常用图纸比例如下，同一张图纸中，不宜出现三种以上的比例。 1:50（详图、设备机房布置图）；1：100、1:150（常用平面图）；1:200（特殊大 空间平面图）；1:300、1：500、1:1000（总图、室外景观图）； 2) 建筑各层应标注建筑楼地面标高，首层还应标注室外地面相对标高；屋顶平面图 中应注明主要部分的室外地面相对标高； 3) 各层平面的配电间、弱电间或强弱电井等设备、管线较多处应画详图，并应尽量 绘制在本层平面图内，比例一般为 1：50。详图应标明配电箱（柜）的编号、电 缆桥架规格、布置的间距和设备尺寸等。 4) 原则上各层平面图应分别绘制，如平面房间分隔布置相同的楼层，可绘制标准层 平面图，并注明层数及标高。 5) 如有二次装饰设计，则应对灯具、火灾探测器与风口、喷头的距离提出要求。
电气制图及电气图形符号国家标准整理
电气制图及电气图形符号国家标准整理为了帮助大家更好地备考2017年的，为大家带来一份电气制图及电气图形符号国家标准整理，希望能对大家有帮助，更多内容欢迎关注网!电气制图及电气图形符号国家标准主要包括如下四个方面：【1】、电气制图4项;【2】、电气简图用图形符号13项;【3】、电气设备用图形符号2项;【4】、主要的相关国家标准13项。
1.电气制图国家标准GB/T6988GB/T6988等同或等效采用国际电工委员会IEC有关的标准。
这个国家标准的发布和实施使我国在电气制图领域的工程语言及规则得到统一，并使我国与国际上通用的电气制图领域的工程语言和规则协调一致。
这个标准的前三部分等同采用IECl082的第1～3部分，而第四部分等效采用IEC848(1988)的《控制系统功能表图的绘制》。
GB/T6988-1997《电气技术用文件的编制》，发布于1997年，对应于GB6988，主要包括以下几个分标准：(1)GB/T6988.1《电气技术用文件的编制第1部分：一般要求》;(2)GB/T6988.2《电气技术用文件的编制第2部分：功能性简图》;(3)GB/T6988.3《电气技术用文件的编制第3部分：接线图和接线表》。
电气制图国家标准还有GB7356《电气系统说明书用简图的编制》和GB5489《印制板制图》。
有关以上电气制图国家标准的详细资料可参见中国标准出版社的《电气制图国家标准汇编》一书。
2.《电气简图用图形符号》国家标准GB/T4728：GB/T4728《电气简图用图形符号》国家标准共有13项，发布于1996～2005年，是GB4728《电气图用图形符号》的修订版，属于国家推荐标准。
这13个国标都是等同采用最新版本的国际电工委员会IEC617系列标准修订后的新版国家标准。
GB/T4728由以下13部分组成：(1)电气图用图形符号第1部分：总则GB/T4728.1-2005(2)电气简图用图形符号第2部分：符号要素、限定符号和其他常用符号GB/T4728.2-2005(3)电气简图用图形符号第3部分：导体和连接件GB/T4728.3-2005(4)电气简图用图形符号第4部分：基本无源元件GB/T4728.4-2005(5)电气简图用图形符号第5部分：半导体管和电子管GB/T4728.5-2005(6)电气简图用图形符号第6部分：电能的发生与转换GB/T4728.6-2000(7)电气简图用图形符号第7部分：开关、控制和保护器件GB/T4728.7-2000(8)电气简图用图形符号第8部分：测量仪表、灯和信号器件GB/T4728.8-2000(9)电气简图用网形符号第9部分：电信：交换和外围设备GB/T4728.9-1999(10)电气简图用图形符号第10部分：电信：传输GB/T4728.10-1999(11)电气简图用图形符号第11部分：建筑安装平面布置图GB/T4728.11-2000(12)电气简图刚图形符号第12部分：二进制逻辑元件GB/T4728.12-1996(13)电气简图用图形符号第13部分：模拟元件GB/T4728.13-1996有关以上电气简图用图形符号国家标准的详细资料可参见中国标准出版社出版的《电气简图用图形符号国家标准汇编》一书。
电气制图及电气图形符号国家标准有哪些？
电气制图及电气图形符号国家标准有哪些？电气制图及电气图形符号国家标准主要包括如下四个方面：【1】、电气制图4项;【2】、电气简图用图形符号13项;【3】、电气设备用图形符号2项;【4】、主要的相关国家标准13项。
1.电气制图国家标准GB/T6988GB/T6988等同或等效采用国际电工委员会IEC有关的标准。
这个国家标准的发布和实施使我国在电气制图领域的工程语言及规则得到统一，并使我国与国际上通用的电气制图领域的工程语言和规则协调一致。
这个标准的前三部分等同采用IECl082的第1～3部分，而第四部分等效采用IEC848(1988)的《控制系统功能表图的绘制》。
GB/T6988-1997《电气技术用文件的编制》，发布于1997年，对应于GB6988，主要包括以下几个分标准：(1)GB/T6988.1《电气技术用文件的编制第1部分：一般要求》;(2)GB/T6988.2《电气技术用文件的编制第2部分：功能性简图》;(3)GB/T6988.3《电气技术用文件的编制第3部分：接线图和接线表》。
电气制图国家标准还有GB7356《电气系统说明书用简图的编制》和GB5489《印制板制图》。
有关以上电气制图国家标准的详细资料可参见中国标准出版社的《电气制图国家标准汇编》一书。
2.《电气简图用图形符号》国家标准GB/T4728：GB/T4728《电气简图用图形符号》国家标准共有13项，发布于1996～2005年，是GB4728《电气图用图形符号》的修订版，属于国家推荐标准。
这13个国标都是等同采用最新版本的国际电工委员会IEC617系列标准修订后的新版国家标准。
GB/T4728由以下13部分组成：(1)电气图用图形符号第1部分：总则GB/T4728.1-2005(2)电气简图用图形符号第2部分：符号要素、限定符号和其他常用符号GB/T4728.2-2005(3)电气简图用图形符号第3部分：导体和连接件GB/T4728.3-2005(4)电气简图用图形符号第4部分：基本无源元件GB/T4728.4-2005(5)电气简图用图形符号第5部分：半导体管和电子管GB/T4728.5-2005(6)电气简图用图形符号第6部分：电能的发生与转换GB/T4728.6-2000(7)电气简图用图形符号第7部分：开关、控制和保护器件GB/T4728.7-2000(8)电气简图用图形符号第8部分：测量仪表、灯和信号器件GB/T4728.8-2000(9)电气简图用网形符号第9部分：电信：交换和外围设备GB/T4728.9-1999(10)电气简图用图形符号第10部分：电信：传输GB/T4728.10-1999(11)电气简图用图形符号第11部分：建筑安装平面布置图GB/T4728.11-2000(12)电气简图刚图形符号第12部分：二进制逻辑元件GB/T4728.12-1996(13)电气简图用图形符号第13部分：模拟元件GB/T4728.13-1996有关以上电气简图用图形符号国家标准的详细资料可参见中国标准出版社出版的《电气简图用图形符号国家标准汇编》一书。
电气制图标准
电气工程图的图纸标准——图幅
图幅大小：A4~A0
表1 电气工程图的图纸幅面大小
标准幅面代号 594× 841 420×594 297×420 210×297
加长幅面代号 A3×3 A3×4 A4×3 A4×4 A4×5
尺寸（B×L） 420×891 420×1189 297×630 297×841 297×1051
根据用途的不同，图线宽度可按表4选择。在同一图样中，表达 同一结构的线型、线宽应一致 ，虚线、点划线和双点划线的线段 长度及间距也应一致。相互平行的图线，其最小间隙不应小于 0.7mm。
表4 绘图图线的选择
线型 图线名 编号 称
1 实线1
2 实线2 3 实线3 4 实线4 5 实线5
线型
线宽 （mm）
图纸幅面
A0、A1及 其加长
A2、A3、 A4及其加长
绘图机类型
喷墨
笔式
1.0mm 0.7mm
0.7mm 0.5mm
留装订边
不留装订边
电气工程图的图纸标准——标题栏
标题栏外框线为0.5mm的实线
内分格线为0.25mm的实线
通用标题栏如图1（A0~A1）、图2所示（A2~A4）
电气工程图的图线
在AutoCAD绘图环境中宜采用以下字体格式： 中文：HZTXT.SHX（仿宋体单线），专用工程字体 拉丁字母、数字：ROMANS.SHX（罗马体单线） 希腊字母：GREEKS.SHX
电气工程图的文本—字符尺寸
常用文本文字高度有：2.5mm、 3.5mm、 5mm、 7mm、 10mm、 14mm、 20mm等七种可供选择
0.25 0.25 0.18 0.25
电气制图国家标准汇编
电气制图国家标准汇编电气制图是电气工程中非常重要的一环，它是电气工程设计、施工、运行和维护的基础和依据。
为了规范电气制图的编制，提高电气工程设计的质量和水平，国家对电气制图的编制进行了严格的规范和标准化。
本文将对电气制图国家标准进行汇编，为电气工程从业人员提供参考和指导。
首先，我们来看国家标准GB 50171-2012《建筑电气设计规范》。
这一标准规定了建筑电气设计的基本要求和技术指标，包括电气图纸的编制要求、电气设备的选型和布置、电气线路的设计和敷设等内容。
这些规定对于保障建筑电气系统的安全可靠运行具有重要意义。
其次，国家标准GB 50539-2010《电气工程施工与验收规范》也是电气制图的重要依据。
该标准规定了电气工程施工的基本要求和验收标准，包括电气设备的安装和接线、电气线路的敷设和接地、电气保护和监控系统的调试和验收等内容。
电气制图作为电气工程施工的依据，必须符合该标准的规定。
此外，国家标准GB 50160-2008《电气装置的工程设计规范》也对电气制图进行了详细的规范。
该标准规定了电气装置的设计原则、设计参数和设计方法，包括电气设备的选型和配置、电气线路的布置和配电系统的设计等内容。
电气制图必须符合该标准的规定，才能保证电气装置的设计符合国家的要求。
最后，国家标准GB 50254-2008《电气工程施工质量验收规范》也对电气制图进行了相关规定。
该标准规定了电气工程施工的质量验收标准和方法，包括电气设备的安装质量、电气线路的敷设质量、电气保护和监控系统的调试质量等内容。
电气制图作为电气工程施工的依据，必须符合该标准的规定，才能保证电气工程施工的质量。
综上所述，电气制图国家标准对电气工程的设计、施工、运行和维护起着重要的指导作用。
电气工程从业人员必须严格遵守国家标准的规定，确保电气制图的准确、规范和可靠，为电气工程的安全和可靠运行提供保障。
希望本文的汇编能够为电气工程从业人员提供参考和指导，促进电气工程的发展和进步。
gb 电气制图标准
gb 电气制图标准GB 电气制图标准。
电气制图是电气工程中非常重要的一环，它是将电气设计方案通过图纸形式呈现出来，为电气施工和设备安装提供了依据。
而GB 电气制图标准则是对电气制图的规范和要求，它的制定对于保障电气工程的质量和安全具有重要意义。
首先，GB 电气制图标准对电气图纸的格式和内容进行了规定。
在电气图纸的绘制中，必须符合一定的格式要求，包括图幅、图式、标识等方面的规定。
同时，电气图纸的内容也必须符合标准规定，包括电气元件的符号、线路的布置、接线方式等，这些规定的制定是为了保证电气图纸的统一性和规范性，便于工程施工和设备安装人员的理解和操作。
其次，GB 电气制图标准对电气图符号的使用进行了规范。
在电气图纸中，各种电气元件和设备都有相应的符号表示，而这些符号的使用必须符合标准规定，以确保图纸的准确性和可读性。
比如，各种开关、插座、灯具等电气设备都有相应的标准符号，而不同的接线方式、电气连接也有相应的符号表示，这些符号的规范使用对于电气图纸的正确理解和使用至关重要。
另外，GB 电气制图标准还对电气图纸的注释和图例进行了规定。
在电气图纸中，除了电气元件和线路的表示外，还需要配合文字说明和图例来对图纸进行解释和说明。
而这些文字说明和图例的使用也必须符合标准规定，以确保图纸的清晰和完整。
比如，对于电气元件的额定参数、接线方式、安装要求等都需要通过文字说明和图例来进行详细说明，这些注释和图例的规范使用对于电气图纸的准确理解和使用具有重要意义。
总的来说，GB 电气制图标准的制定对于电气工程具有重要的指导意义，它规范了电气图纸的格式、内容、符号使用、注释和图例等方面的要求，为电气工程的设计、施工和设备安装提供了重要的依据。
因此，在进行电气制图时，必须严格遵守GB 电气制图标准的规定，确保图纸的准确、规范和可靠，为电气工程的顺利进行提供保障。
常用电气图纸制图规范
常用电气图纸制图规范1. 引言常用电气图纸是指在电气工程中常见的各种图纸，包括电线路图、平面布置图、接线图等。
这些图纸在设计、施工和维护电气系统时起着重要的作用。
为了确保图纸的准确性和可读性，制定一套规范的制图准则是非常重要的。
本文将介绍常用电气图纸的制图规范，包括图纸格式、符号规范、尺寸要求等方面。
2. 图纸格式2.1 页面设置•页面尺寸：常用的图纸尺寸有A0、A1、A2、A3和A4，根据图纸的复杂程度和需要展示的内容来选择合适的页面尺寸。
•边距：页边距应保留足够的空间用于标题、注释和图纸边界。
•图框：图框应包含图纸的标题、编码、图纸版本、日期等信息。
2.2 标题和编号•标题应简明扼要地描述图纸的内容。
•编号应根据工程项目和图纸的级别进行编制，例如：P-001表示电力系统图纸，WL-001表示照明系统图纸等。
2.3 比例尺•图纸中应标注比例尺，确保绘图的准确性和可读性。
3. 符号规范电气图纸中使用的符号是标示电气元件、设备和系统的重要方式。
符号的一致性和准确性对于图纸的理解和解释至关重要。
以下是符号规范的一些基本原则：•符号应简洁明了，易于理解和辨认。
•符号应按照国际、国家或行业的标准进行绘制，以确保与其他图纸的兼容性。
•符号应放置在合适的位置，以便清楚地描述元件、设备的位置和功能。
在电气图纸中，常用的符号包括断路器、开关、插座、电动机等。
符号的具体绘制方式可以参考相关的标准和规范。
4. 尺寸要求图纸的尺寸要求是为了保证图纸的可读性和一致性。
4.1 线的粗细和类型•线的粗细应在合适范围内，以保证线条的清晰度和可读性。
•建议使用不同的线型来表示不同的电气元件和系统，例如实线表示电源线，虚线表示控制线等。
4.2 字体和文字大小•图纸上的文字应清晰可读，建议使用常用的字体和合适的字号。
•文字的标注应与图纸的比例一致，且应放置在合适的位置。
4.3 元件和设备的尺寸•元件和设备的尺寸应符合实际工程要求，以确保后续的设计和安装工作。
电气制图标准gb6988-86
电气制图标准一、电气图定义用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。
广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。
二、电气图分类1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。
目的是便于详细理解作用原理、分析和计算电路特性。
3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。
4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。
5、功能表图：表示控制系统的作用和状态的一种图。
6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。
7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。
8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。
9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。
10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。
⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。
（结构单元指在各种情况下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。
（线缆接线图或接线表）⑶端子接线图或端子接线表：表示成套装置或设备的端子，以及接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表。
常用电气图纸制图规范标准58页PPT
16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为读而生。——布尔沃
常用电气图纸制图规范标准
16、人民应该为法律而战斗，就像为 了城墙 而战斗 一样。 ——赫 拉克利 特 17、人类对于不公正的行为加以指责 ，并非 因为他 们愿意 做出这 种行为 ，而是 惟恐自 己会成 为这种 行为的 牺牲者 。—— 柏拉图 18、制定法律法令，就是为了不让强 者做什 么事都 横行霸 道。— —奥维 德 19、法律是社会的习惯和思想的结晶 。—— 托·伍·威尔逊 20、人们嘴上挂着的法律，其真实含 义是财 富。— —爱献 生
END
电气制图标准
• • • • • • • • • • • • • • GB 4728《电气图用图形符号》国家标准包括以下13个部分： GB28.1-85 总则 GB28.2-84 符号要素、限定符号和常用的其他符号 GB28.3-84 导线和连接器件 GB28.4-85 无源元件 GB28.5-85 半导体管和电子管 GB28.6-84 电能的发生和转换 GB28.7-84 开关、控制和保护装置 GB28.8-84 测量仪表、灯和信号器件 GB28.9-85 电信：交换和外围设备 GB28.10-85 电信：传输 GB28.11-85 电力、照明和电信布置 GB28.12-85 二进制逻辑单元 GB28.13-85 -86《电气制图》国家标准包括以下7个 部分： • GB 6988.1-86《电气制图 术语》 • GB 6988.2-86《电气制图 一般规则》 • GB 6988.3-86 6988.3-86《电气制图 系统图和框图》 • GB 6988.4-86《电气制图 电路图》 • GB 6988.5-86《电气制图 接线图和接线表》 • GB 6988.6-86《电气制图 功能表图》 • GB 6988.7-86《电气制图 逻辑图》
通用电气制图国标
For personal use only in study and research; notfor commercial use常用“电气制图及图形符号国家标准”目录一、统一图幅 1二、统一画法 2三、统一图形符号 4 GB4728.2-84 符号要素、限定符号和常用的其他符号 4 GB4728.3-84 导线和连接器件8 GB4728.4-85 无源元件12 GB4728.5-85 半导体管和电子管15 GB4728.6-84 电能的发生和转换19 GB4728.7-84 开关、控制和保护装置23 GB4726-83 电气接线端子识别和字母数字符号标志、接线端子通则32煤矿电气图用图形符号34电气制图及图形符号国家标准汇编一、统一图幅1、电气制图一般规定：图纸幅面尺寸及代号见表1表12、如果需要加长的图纸，应采用表2中所规定的图幅表23、如果表1和表2所列幅面仍不能满足要求时，一是可按照GB4457.1-84《机械制图图纸幅面及格式》的规定加大幅面。
二是可将矿区供电系统图按地面、井下或分水平分别绘制。
二、统一画法1、图线形式应采用表3所示的图线型式表32、图线宽度：一般从以下系列中选取：0.25，0.35，0.5，0.7，1.0，1.4，（mm）一般通常只选两种宽度的图线，粗线的宽度为细线的两倍。
3、图线间距：建议平行线之间的最小距离应不小于粗线的两倍，同时不小于0.7mm。
4、字体:为了适应缩微的要求，推荐的字体最小高度如表4所示表45、箭头及指引线箭头：信号线和连接线的箭头应是开口的如图1图1指引线：指引线应是细实线指引线的箭头应是实心的如图2图2指引线末端在轮廓线内围一黑点如图3图3指引线末端在电路线上用一短斜线见图44mm2 2.5mm2图4三、统一图形符号所用图形符号应符合国标GB4728《电气图用图形符号》《煤矿电气图专用图形符号》的规定，如果采用上述标准中未规定的图形符号时，必须加以说明。
