• 手指无力、粗大运动障碍患者可使用什么键盘？
2）鼠标的调整评估
鼠标的配置建议也是根据个案的功能性动作表现，主要考虑个案操作鼠标移动、左键按一下、左键快按两下与拖曳动作的表现。配置鼠标优先级与键盘相似，建议先试着调整一般市面上常见标准鼠标的摆放位置，并同时考虑提供加强控制的设备（前臂支撑器）和鼠标属性的设置，最后再考虑替代性鼠标。
沟通辅具适配
辅助技术教研室604# 张晓龙计算机辅助产品配置合适的电脑辅助器具设计使用电脑的环境
• 配置原则原则是：由简单到繁杂，先提供合适的稳定设备维持良好的使用姿势，再对标准键盘与标准鼠标进行适度的调整，再选择使用替代性键盘(如纯数字键盘)与替代性鼠标(如轨迹球），最后才是考虑使用手部控制输入接口而使用其他特殊输入设备（如头控式电脑操作仪）。
双手控制差者：Ａ移动：轨迹球、摇杆鼠标等；Ｂ点击：调整双击反应时间、特殊开关代替、触摸手写屏等；Ｃ拖曳：左键改特殊开关，一手按压开关另一手移动鼠标等。
无法用手操
大部分的个案都可以用手操作键盘，若个案无法用手操作键盘，则必须进行身体功能评估来决定身体的哪部位可以输入电脑（如头部、嘴巴、足部等）或语音输入。
4、对配置辅具及环境的评估；
• 需评估的项目：
• 是否解决使用计算机的根本问题 • 是否有足够的效率 • 是否符合“计算机辅具适配原则” • 辅具是否可以长时间使用
训练使用辅具
• 训练使用辅具，一方面来评测辅具是否可以有效地使用，另一方面看长时间使用会不会对使用者的身体有影响。可通过以下方式训练辅具使用：
电脑操作姿势及辅具
1. 电脑的操作姿势以坐姿优先考虑：若无法独立维持坐姿平衡，则可提供各种支持
• 可拆卸轮椅附加坐姿矫正辅助器； • 使用有靠背或有扶手的一般座椅； • 使用特殊座椅，如轮椅或摆位椅； • 使用身体固定带，如胸部固定带H带。

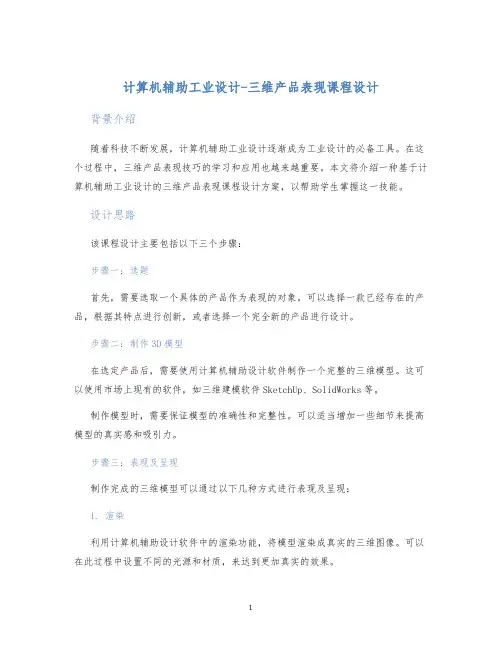

计算机辅助工业设计-三维产品表现课程设计

计算机辅助工业设计-三维产品表现课程设计背景介绍随着科技不断发展，计算机辅助工业设计逐渐成为工业设计的必备工具。

在这个过程中，三维产品表现技巧的学习和应用也越来越重要。

本文将介绍一种基于计算机辅助工业设计的三维产品表现课程设计方案，以帮助学生掌握这一技能。

设计思路该课程设计主要包括以下三个步骤：步骤一：选题首先，需要选取一个具体的产品作为表现的对象。

可以选择一款已经存在的产品，根据其特点进行创新，或者选择一个完全新的产品进行设计。

步骤二：制作3D模型在选定产品后，需要使用计算机辅助设计软件制作一个完整的三维模型。

这可以使用市场上现有的软件，如三维建模软件SketchUp、SolidWorks等。

制作模型时，需要保证模型的准确性和完整性。

可以适当增加一些细节来提高模型的真实感和吸引力。

步骤三：表现及呈现制作完成的三维模型可以通过以下几种方式进行表现及呈现：1. 渲染利用计算机辅助设计软件中的渲染功能，将模型渲染成真实的三维图像。

可以在此过程中设置不同的光源和材质，来达到更加真实的效果。

2. 动画演示利用计算机辅助设计软件中的动画功能，制作产品的演示视频。

可以在视频中展示产品的不同功能和特点，让观众更好地了解和认识产品。

3. VR展示利用虚拟现实技术，将产品制作成VR展示。

通过VR设备，观众可以在虚拟的世界中亲身体验产品的功能和特点。

设计目的通过该课程设计，可以帮助学生掌握计算机辅助工业设计的基本技能，同时提高其三维产品表现的能力。

具体目的如下：1.了解计算机辅助工业设计软件的基本功能和操作流程；2.掌握制作三维模型的技巧；3.学会使用渲染、动画和VR等技术对产品进行表现及呈现；4.提高学生的创新思维和设计能力。

设计效果该课程设计具有以下几个方面的效果：1.增强学生的设计能力和创新思维；2.提高学生的计算机辅助工业设计能力，提升其就业竞争力；3.培养学生沟通能力和团队合作能力；4.促进学生对工业设计的发展和前沿技术的了解。

计算机辅助工艺设计(1)

n 狭义概念
6. NC加工指令生成模块：调用NC指令代码系统，产生NC加工控制指令
7. 输出模块：
输出工艺流程卡、工序卡、工步卡、工序图及其他文档
8. 加工过程动态仿真：对加工过程进行动态模拟仿真
计算机辅助工艺设计(1)
第二节计算机辅助工艺设计的步骤
计算机辅助工艺设计(1)
一、计算机辅助工艺设计的步骤
产品图样信息输入工艺路线和工序内容的拟定加工设备和工艺装备的确定工艺参数计算输出工艺文件
计算机辅助工艺设计(1)
二、工艺设计
•工艺设计的基本流程
工艺规程设计图纸产品设计部门工艺部门
设备汇总工装汇总
工装设计
组织
生产
调度
物资供应
部门
制造部门
成品
工艺审查记录单
工艺总方案
计算机辅助工艺设计(1)
二、工艺设计
n 传统工艺设计对工艺人员的要求
✓ 丰富的生产实践经验 ✓ 熟知企业内部各种加工方法及相应设备的使用情况 ✓ 熟知企业内部各种与生产加工有关的规范和规章制度 ✓ 能与各方面保持友好合作。
工艺规程制定
CAD零件几何和工艺信息
产品零件图纸
毛坯选择和设计
定位和夹紧方案选择
加工方法选择
加工顺序安排
通用加工设备选择
专用
设计
通用工艺装备选择
专用
设计
切削用量确定加工余量
工序尺寸及公差计算时间定额计算
技术经济方案分析
工艺文件输出
工艺设计阶段
零件信息输入毛坯信息认定
工艺路线和工序内容拟定
计算机辅助工艺设计(1)
CAPP
CAPP

第三篇__计算机辅助产品设计方法(1)_(2)

2021/1/15
计算机辅助产品设计的方法
3
1. 概述
计算机辅助产品设计系统
以计算机硬件、软件为支持环境，用先进的设计方法，通过各个功能模块实现对产品的描述、计算、分析、优化、绘图、工艺设计。以及对各类数据的存储、传递、加工功能。在运行过程中，结合人的经验、知识及创造性，形成人机交互、各尽所长、紧密配合的系统。
2021/1/15
计算机辅助产品设计的方法
7
描述型设计过程模型（French模型）
用户需求问题分析问题定义概念设计
选定的原理解技术设计详细设计
问题分析--对待设计的对象定义、确定各种约束、标准及可用资源等。
概念设计--要产生多个原理解，并经评价选定一个或几个可行的原理解。
技术设计--要完成产品的总体结构设计。如有几个可行方案，还须最后确定一个方案。
2. 概念设计建模技术
计算机辅助概念设计的核心，主要是从概念设计的方法和过程性出发，研究面向概念设计的产品模型和过程模型的建立方法。研究面向产品级和全生命周期的概念设计建模技术。
2021/1/15
计算机辅助产品设计的方法
24
3.3计算机辅助概念设计的关键技术
基于UG/WAVE的产品参数化建模技术
2021/1/15
计算机辅助产品设计的方法
26
3.3 基于知识的产品创新设计
基于知识的产品创新设计是知识过程与产品设计相结合的产物，它依赖于知识系统的推广和知识的重用，解决基于知识的产品设计等问题。
知识：手册、技能、经验、原理和规范。
计算机辅助概念设计过程本质上是一个推理与
决策的过程。
2021/1/15
功能描述的抽象程度越高，其概念设计的求解空间就越大，涉及结果的创新性就越高，知识、技术含量就越高。

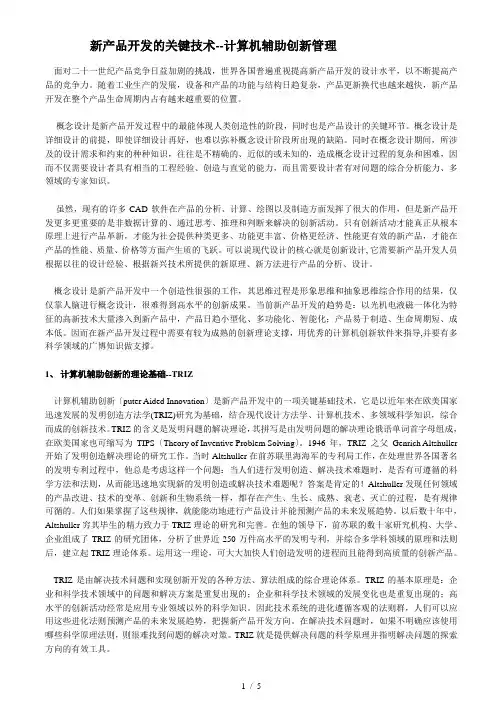

新产品开发及关键技术--计算机辅助创新管理
