浅谈汽车常见电路故障的诊断技术
试论汽车常见电路故障的诊断技术
试论汽车常见电路故障的诊断技术摘要：伴随社会的高速发展，汽车已经成为当前人民最重要的交通工具之一。
但随着技术的不断进步汽车品牌多、型号多，更新换代快，导致汽车的维修难度也在逐渐增加。
因此，本文特以试论汽车常见电路故障的诊断技术为题，着重阐当前常见的汽车电路故障，并对其故障诊断以及检修技术进行相关性总结。
关键词：汽车；常见电路故障；诊断；检修方法汽车与我们的生活息息相关，其重要性不言而喻，优质的汽车诊断检修技术不仅可以提高汽车的维修质量，同时更可以减少的检修时间，为车主提供便利，汽车的诊断技术需要进行障碍排除，通过逐一排除确定汽车的电路故障，减少工作量，提供工作效率。
一、常见的汽车电路故障周所周知，汽车的电路故障一般都是大同小异，常见电路故障为：漏电、接线松脱、线路腐蚀、短路、断路、线路接触不良、绝缘性不足以及受潮等。
下文将对其进行详细介绍。
（一）断路当汽车出现断路时一般表现为：照明系统失灵，电动机无法转动，接触点烧蚀无法导电等。
以上均是汽车电路出现断路的常见现象，导致其造成断路的主要原因为：电路导线出现问题，常见为：导线连接松动、导线折断以及导线接触不良等。
（二）短路短路故障一般表现为：汽车电气设备无法正常运行，常见原因为：导线绝缘层出现磨损。
因导线绝缘发现故障导致，电源正负极直接相连，致使汽车电气设备无法运行。
（三）漏电漏电是汽车电路故障的常见显效，使汽车的耗电量加大，导电发热。
其主要漏电原因为：电路导线已经老化或汽车绝缘设备不足以线路受潮等[1]。
二、汽车电路障碍诊断思路当汽车出现电路障碍时，不能直接动手检修，需要结合汽车自身的电路图对汽车电路构造进行了解，并加上合适的检修工具，可以使检修工作效率有所提高。
当汽车出现电路故障时，需要结合汽车的故障现象对可能出现的电路故障进行逐一排除，缩小检修范围，提供检修效率。
上文中提到，导致汽车出现电路故障的可能性多种多样，例如：导线老化、磨损等。
因此，在检修电路故障时要善于发现汽车的异常情况，将诊断范围逐渐缩小，确定最终电路故障位置再进行检修。
汽车电路故障排除的常见方法与技巧
汽车电路故障排除的常见方法与技巧随着汽车电子化的发展，车辆上的电路系统越来越复杂。
即使是一辆技术先进的汽车，也难免会出现电路故障。
在汽车电路故障排除过程中，掌握一些常见的方法和技巧是非常重要的。
本文将介绍一些常见的汽车电路故障排除方法与技巧，并逐步列出详细的步骤。
一、检查电路的一般情况1. 检查保险丝：保险丝是汽车电路中的第一道防线，当电流异常时会断开，防止电路过载。
在排查电路故障时，首先要检查保险丝是否正常工作。
2. 检查电路连接器：检查电路连接器是否松动或腐蚀。
有时候，电路连接器的接触不良会导致电路故障。
二、使用电路图1. 获取电路图：首先需要获得汽车的电路图。
可以通过汽车厂商提供的电路图手册、互联网上的技术论坛或者专业的汽车电路故障排除工具获取电路图。
2. 分析电路图：根据电路图，找到故障的可能位置和与之相关的元件。
三、使用电路测试工具1. 数字万用表：数字万用表是检测电路中电压、电流、电阻等基础参数的工具。
通过对电路中各个关键点的测试，可以判断故障所在。
2. 示波器：示波器是检测电路中波形变化的工具。
在排查电路故障时，通过示波器可以观察故障信号的波形，进一步确定故障位置。
3. 电源供电装置：电源供电装置可以为电路提供电压，模拟实际使用状态。
通过给电路施加电压，可以检测电路的工作状态和是否存在故障。
四、按症状排查1. 根据用户描述的故障现象和症状，进行初步判断。
例如，如果用户反映汽车无法启动，首先可以检查电池电压是否正常。
2. 根据症状进行追踪测试。
按照故障现象的先后顺序，逐个检查各个相关电路的工作情况，找到出现异常的电路。
五、逐步排除法1. 从简单到复杂：从最简单的可能性开始排查，逐渐深入复杂的电路。
例如，如果汽车灯泡熄灭，首先检查灯泡是否损坏或松动，然后再检查灯的开关和电路连接器。
2. 替换法：通过替换元件的方式，来验证元件是否存在故障。
例如，当无法确定一个传感器是否工作正常时，可以将其与同款传感器替换，观察是否能解决问题。
汽车电路故障分析方法
汽车电路故障分析方法汽车电路故障是汽车维修中经常遇到的问题，它可能会导致各种问题，例如发动机无法启动、灯光闪烁不止等。
而要解决这些问题，就要有一定的故障分析方法。
本文将介绍一些汽车电路故障分析方法。
1. 确认问题当汽车出现电路问题时，首先需要确认问题的性质。
如：汽车发动机无法启动，是由于点火电路出现问题还是油路故障等。
在确认问题性质后，可以更快速、准确地定位到出现故障的电路。
2. 排除简单因素在进行深入的故障分析之前，应先排除简单的因素。
例如检查电池的负极和正极是否紧固、检查保险丝是否损坏、检查配件是否接触良好等。
通过这些简单的排查，可以快速确定是否有简单的因素导致故障。
3. 检查电路图在进行复杂的故障分析时，要查看汽车电路图。
电路图是汽车电路组成的图示，它能够帮助检查哪些部位在电路中被影响，分清路线等。
通过对影响部位的检查，能够确定是否出现故障。
4. 测量电压和电阻在检查汽车电路中出现的问题时，测量电压和电阻是非常重要的步骤。
通过这两项测量，能够查出电路中是否存在电阻、电压波动等因素。
同时，也能够帮助定位故障的产生位置。
5. 使用工具在进行汽车电路故障分析时，使用工具同样是必不可少的。
例如，使用电子测试器、示波器等工具，能够快速准确地排查出这些故障。
这些工具在操作时，需要遵循正确的使用方法，以免故障分析不准确。
总结上述是一些常用的汽车电路故障分析方法。
无论是哪种方法，都需要得到合适的操作指南，也需要更多的实践以获得较好的效果。
最重要的是，平时要保持警惕，及时的排查故障，哪怕是小小的故障，也不能忽视，这样才能让汽车长期的保持良好的状态。
除了上述常用的汽车电路故障分析方法外，还有其他一些小技巧也值得注意。
这些技巧可以帮助更快速地定位到故障问题所在。
1. 观察车灯当汽车出现电路故障时，车灯通常也会受到影响。
因此，观察车灯是否正常，是快速排查故障的一种方法。
例如，如果发现车灯亮度减弱或者是灯光明显闪烁，那么很可能是电力系统出现了问题。
汽车电路故障排除的常见技巧
汽车电路故障排除的常见技巧近年来，汽车已成为人们生活中不可或缺的一部分。
然而，由于复杂的电子系统，汽车故障也成为了一个头痛的问题。
本文将介绍一些常见的汽车电路故障排除技巧，希望能帮助读者解决相关问题。
一、检查保险丝1.1 确认车辆熄火并断开电源1.2 找到并检查车辆的保险丝盒1.3 检查保险丝的外观是否破损或断裂1.4 使用万用表测量保险丝的电阻值，确保其正常二、排查电池问题2.1 使用电压表测量电池的电压，确保其在正常范围内2.2 检查电池连接端是否松动或腐蚀2.3 检查电池的接地线是否良好连接三、路灯及相机系统故障排除3.1 检查路灯及相机系统相关保险丝3.2 检查相关电路连接线是否正常连接3.3 使用示波器测量信号线电压，检查是否正常3.4 使用多媒体仪器检查显示屏幕及摄像头是否工作正常四、音响系统故障排除4.1 检查音响系统相关保险丝4.2 检查音响接口线是否松动或断裂4.3 使用万用表测量音响各路输出信号4.4 检查扬声器是否正常工作五、空调系统故障排除5.1 检查空调系统相关保险丝5.2 检查空调系统压力传感器是否正常5.3 使用多媒体仪器检查空调压缩机电磁离合器是否正常5.4 检查冷凝器及蒸发器是否堵塞或损坏六、发动机无法启动问题排查6.1 检查发动机相关保险丝6.2 检查点火线圈是否正常6.3 使用扭矩扳手检查发动机转动是否正常6.4 检查燃油系统相关传感器是否正常工作七、电动窗故障排除7.1 检查电动窗保险丝7.2 检查电动窗的电机及开关是否正常工作7.3 检查电动窗电路连接线是否松动或断裂7.4 使用电动窗专用工具检查窗玻璃是否卡住八、ABS系统故障排除8.1 检查ABS系统相关保险丝8.2 检查ABS传感器是否损坏或脱落8.3 使用示波器测量ABS传感器输出信号是否正常8.4 使用诊断仪器检查ABS控制模块是否正常工作九、安全气囊故障排除9.1 检查安全气囊相关保险丝9.2 检查安全气囊控制模块是否正常9.3 使用诊断仪器检查安全气囊传感器是否正常工作9.4 使用模拟装置检查安全气囊相关线路是否接触良好本文只简要介绍了一些常见的汽车电路故障排除技巧，读者可以根据具体情况选择适合自己的方法来解决问题。

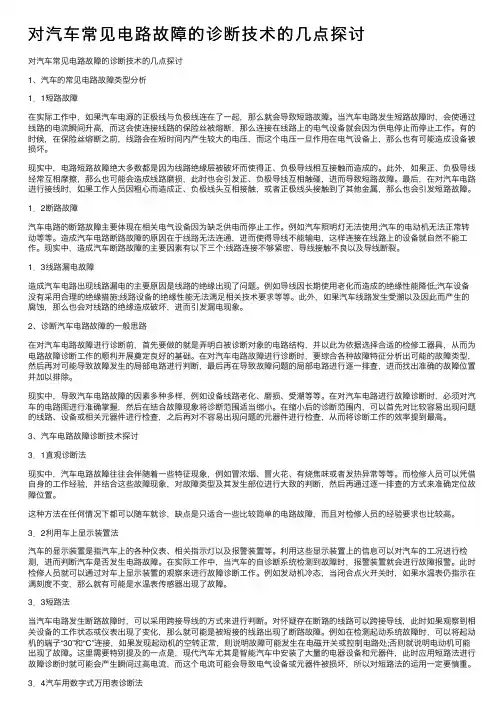

对汽车常见电路故障的诊断技术的几点探讨
对汽车常见电路故障的诊断技术的⼏点探讨对汽车常见电路故障的诊断技术的⼏点探讨1、汽车的常见电路故障类型分析1．1短路故障在实际⼯作中，如果汽车电源的正极线与负极线连在了⼀起，那么就会导致短路故障。
当汽车电路发⽣短路故障时，会使通过线路的电流瞬间升⾼，⽽这会使连接线路的保险丝被熔断，那么连接在线路上的电⽓设备就会因为供电停⽌⽽停⽌⼯作。
有的时候，在保险丝熔断之前，线路会在短时间内产⽣较⼤的电压，⽽这个电压⼀旦作⽤在电⽓设备上，那么也有可能造成设备被损坏。
现实中，电路短路故障绝⼤多数都是因为线路绝缘层被破坏⽽使得正、负极导线相互接触⽽造成的。
此外，如果正、负极导线经常互相摩擦，那么也可能会造成线路磨损，此时也会引发正、负极导线互相触碰，进⽽导致短路故障。
最后，在对汽车电路进⾏接线时，如果⼯作⼈员因粗⼼⽽造成正、负极线头互相接触，或者正极线头接触到了其他⾦属，那么也会引发短路故障。
1．2断路故障汽车电路的断路故障主要体现在相关电⽓设备因为缺乏供电⽽停⽌⼯作。
例如汽车照明灯⽆法使⽤;汽车的电动机⽆法正常转动等等。
造成汽车电路断路故障的原因在于线路⽆法连通，进⽽使得导线不能输电，这样连接在线路上的设备就⾃然不能⼯作。
现实中，造成汽车断路故障的主要因素有以下三个:线路连接不够紧密、导线接触不良以及导线断裂。
1．3线路漏电故障造成汽车电路出现线路漏电的主要原因是线路的绝缘出现了问题。
例如导线因长期使⽤⽼化⽽造成的绝缘性能降低;汽车设备没有采⽤合理的绝缘措施;线路设备的绝缘性能⽆法满⾜相关技术要求等等。
此外，如果汽车线路发⽣受潮以及因此⽽产⽣的腐蚀，那么也会对线路的绝缘造成破坏，进⽽引发漏电现象。
2、诊断汽车电路故障的⼀般思路在对汽车电路故障进⾏诊断前，⾸先要做的就是弄明⽩被诊断对象的电路结构，并以此为依据选择合适的检修⼯器具，从⽽为电路故障诊断⼯作的顺利开展奠定良好的基础。
在对汽车电路故障进⾏诊断时，要综合各种故障特征分析出可能的故障类型，然后再对可能导致故障发⽣的局部电路进⾏判断，最后再在导致故障问题的局部电路进⾏逐⼀排查，进⽽找出准确的故障位置并加以排除。
汽车电路故障排查的常用方法和技巧
汽车电路故障排查的常用方法和技巧随着汽车电子技术的不断发展，汽车电路的复杂性也越来越高。
然而，在驾驶过程中，我们难免会遇到各种电路故障，如车灯熄灭、中控系统无法启动等。
因此，了解汽车电路故障排查的常用方法和技巧非常重要。
本文将介绍一些常见的汽车电路故障排查方法，希望能为大家解决实际问题提供帮助。
一、使用测试仪器检查电源线路连接首先，我们需要明确电路故障的起因是来自电源还是其他方面。
因此，对电源线路进行检查是排查电路故障的第一步。
使用万用表或电压表测试主要连接点和电源线路的电压，确保电源线路正常连接。
二、检查保险丝和保险丝盒保险丝是汽车电路中的重要保护装置，它能够在短路或过载的情况下切断电流，保护电路不受损坏。
当遇到电路故障时，检查保险丝和保险丝盒是否损坏或烧坏非常重要。
如果发现保险丝烧坏，应及时更换相同额定电流的保险丝。
三、观察电线连接点及插头在汽车电路中，电线连接点及插头的松动或接触不良也会导致电路故障。
因此，在排查电路故障时，我们应检查连接点和插头，确保其紧固牢固、接触良好。
四、故障码诊断仪的使用当汽车发生电路故障时，现代汽车通常会产生相应的故障码。
通过使用故障码诊断仪，我们可以读取并解析故障码，快速定位故障点。
相关故障码信息可以帮助我们更准确地判断故障原因，缩短排查时间。
五、电路图的分析和解读电路图是排查汽车电路故障时的重要工具。
它能够帮助我们理解电路的结构和连接方式，准确定位故障点。
因此，在排查电路故障时，应先阅读电路图，并结合实际情况进行分析。
熟悉和理解不同电器元件的符号、线路的走向和连接方式，对于解决电路故障将有很大帮助。
六、逐个排查电路元件当我们定位到故障点后，需要逐个排查电路元件。
例如，对于车灯熄灭的故障，我们可以先检查灯泡，如果灯泡正常，再检查开关、电线等元件。
通过依次排查每个元件，可以逐步缩小故障范围，找到具体的故障点。
七、整理排查记录和规律在进行电路故障排查的过程中，我们需要做好详细的记录，包括故障现象、排查过程以及每个步骤的结果。
汽车电路常见故障
汽车电路常见故障主要有:断路、短路、电器设备的损坏等。
为了能迅速准确地诊断故障,下面介绍几种常见的检修方法。
1、直观诊断法:汽车电路发生故障时,有时会出现冒烟、火花、异响、焦臭、发热等异常现象。
这些现象可直接观察到,从而可以判断出故障所在部位。
2、断路法:汽车电路设备发生搭铁(短路)故障时,可用断路法判断,即将怀疑有搭铁故障的电路段断开后,观察电器设备中搭铁故障是否还存在,以此来判断电路搭铁的部位和原因。
3、短路法:汽车电路中出现断路故障,还可以用短路法判断,即用起子或导线将被怀疑有断路故障的电路短接,观察仪表指针变化或电器设备工作状况,从而判断出该电路中是否存在断路故障。
4、试灯法:试灯法就是用一只汽车用灯泡作为试灯,检查电路中有无断路故障。
5、仪表法:观察汽车仪表板上的电流表、水温表、燃油表、机油压力表等的指示情况,判断电路中有无故障。
例如,发动机冷态,接通点火开关时,水温表指示满刻度位置不动,说明水温表传感器有故障或该线路有搭铁。
6、低压搭铁试火法:即拆下用电设备的某一线头对汽车的金属部分(搭铁)碰试而产生火花来判断。
这种方法比较简单,是广大汽车电工经常使用的方法,搭铁试火法可分为直接搭铁和间接搭铁两种。
所谓直接搭铁,是未经过负载而直接搭铁产生强烈的火花。
例如,我们要判断点火线圈至蓄电池一段电路是否有故障,可拆下点火线圈上连接点火开关的线头,在汽车车身或车架上刮碰,如果有强烈的火花,说明该电路正常;如果无火花产生,说明该段电路出现了断路。
间接搭铁是通过汽车电器的某一负载而搭铁产生微弱的火花来判断线路或负载是否有故障。
例如,将传统点火系断电器连接线搭铁(回路经过点火线圈初级绕组),如果有火花,说明这段线路正常;如果无火花,则说明电路有断路。
特别值得注意的是,试火法不能在电子线路汽车上应用。
7、高压试火法:对高压电路进行搭铁试火,观察电火花状况,判断点火系的工作情况。
具体方法是:取下点火线圈或火花塞的高压导线,将其对准火花塞或缸盖等,距离约5mm,然后接通起动开关,转动发动机,看其跳火情况。
浅析汽车电气系统典型故障诊断与维修
浅析汽车电气系统典型故障诊断与维修汽车电气系统是指整车电路系统中的电子控制单元（ECU）、传感器、执行器、电动机、电池、发电机等部件。
由于汽车的使用环境复杂，工作条件恶劣，电气系统容易出现故障，导致汽车不能正常工作。
因此，正确的故障诊断和维修方法对保证汽车电气系统的正常工作非常重要。
本文将从以下几个方面浅析汽车电气系统典型故障的诊断和维修方法。
1、系统故障的诊断在诊断电气系统故障时，应首先检查电路的供电情况。
如果电路的供电正常，则应用专业的电子设备检测控制单元、传感器和执行器等部件的工作状况，以确定具体的故障原因。
2、传感器故障的诊断和维修传感器是电气系统中非常重要的部件，它可以采集和传输车辆信息，从而保证整车的正常工作。
传感器容易受到各种因素的影响，如温度、湿度、振动和腐蚀等，导致它们失效或不准确。
因此，在诊断和维修传感器故障时，应注意以下几点：（1）检查传感器的供电和接线是否正常，检查传感器信号是否稳定，以确定传感器是否损坏或不准确。
（2）检查传感器的工作范围是否符合规范要求。
（3）检查传感器的安装位置是否合适，以保证传感器的读数准确无误。
ECU是整车电气系统中最重要的部件之一，它可以控制车辆的各个系统，如发动机、变速器、制动系统、空调系统等。
如果ECU出现故障，则会导致整个电气系统不能正常工作。
因此，在诊断和维修ECU故障时，应注意以下几点：（1）检查ECU的供电和接线是否正常，以及管脚是否有接触不良的问题。
（2）检查与ECU相连的传感器、执行器和线路是否正常，以确保ECU得到正确的输入信号。
（3）使用专业的电子检测设备和软件来诊断ECU的故障，以确定具体的故障原因。
4、维修电气系统故障的一般方法在维修电气系统故障时，应首先确定故障的范围和位置，然后按照以下步骤进行修理：（2）使用万用表、示波器等电子设备来检测传感器、执行器和ECU等部件的工作状况，并进行更换或调整。
（3）检查电源系统的供电是否正常，包括发电机、电池、电瓶继电器等。
汽车电路故障判断方法
汽车电路故障判断方法在现代汽车中，电路故障是常见的问题之一、由于汽车电路系统十分复杂，判断电路故障是一个相对困难的任务。
然而，通过一些基本的步骤和方法，我们可以更轻松地定位和解决这些问题。
下面将介绍一些常用的汽车电路故障判断方法。
第一步，检查电路保险丝。
保险丝是汽车电路系统中的一个重要组成部分，负责短路和过载等问题的保护。
如果电路故障，首先要检查保险丝是否烧断。
打开汽车的保险丝箱，逐个检查保险丝是否完好。
如果发现有烧断的保险丝，需要更换为相同额定电流的新保险丝。
第二步，检查电路连接。
汽车电路系统中的电线连接非常重要。
检查电线是否松动、腐蚀或断开。
特别是在汽车行驶过程中，电线可能因为振动而松动。
使用万用表测试电线连接是否稳固，并确保电线接头上没有氧化或腐蚀。
第三步，进行电路分离。
对电路进行分离可以帮助我们判断故障出现的位置。
首先，根据汽车的电路图和相关资料，了解电路的连接和线路组成。
然后，依次断开电路的连接，同时注意检查是否有异常情况。
通过一步步排除的方式，可以确定故障发生的具体位置。
第四步，使用仪器进行测量。
在电路故障判断中，仪器的使用是非常重要的。
万用表、电流表、电压表等仪器可以帮助我们检测电路的参数是否正常。
通过测量电压、电流和电阻等参数值，可以更加准确地判断电路故障的原因。
第五步，使用故障码检测。
现代汽车通常配备有故障码诊断系统，可以通过读取车辆的故障码得到一些线索。
使用OBD故障码诊断仪连接到汽车的诊断接口，读取出故障码后，在相关的故障码库中查找具体的问题。
这可以帮助我们更快地定位和解决问题。
第六步，借助专业技术支持。
如果以上方法都无法判断电路故障的原因，建议寻求专业技术支持。
汽车厂家或者维修店通常拥有更多的经验和资源，可以提供更准确的诊断和解决方案。
为了安全起见，最好将汽车送到专业的维修店进行检修。
总结而言，汽车电路故障判断需要做好以下几个方面工作：检查保险丝、检查电路连接、进行电路分离、使用仪器进行测量、使用故障码检测以及借助专业技术支持。
汽修毕业论文 浅谈汽车常见电路故障的诊断技术
汽修毕业论文浅谈汽车常见电路故障的诊断技术一、引言汽车作为现代交通工具的重要组成部分，其电路系统的稳定运行对于车辆的安全性至关重要。
然而，由于各种原因，汽车电路故障时有发生。
因此，研究和掌握汽车常见电路故障的诊断技术对于汽车维修方面的人员来说非常重要。
本文旨在浅谈汽车常见电路故障的诊断技术，为汽车维修人员提供一些参考和指导。
二、常见电路故障1. 灯光系统故障灯光系统故障是汽车电路中最为常见的问题之一。
在诊断过程中，应先检查灯泡是否破损或烧坏，并排除由于接触不良引起的故障。
若灯泡正常，则需进一步检查灯光开关和线路连接情况，以确定故障原因。
2. 充电系统故障充电系统故障会导致汽车无法正常充电或无法启动。
检查充电系统时，需要检查发电机带动力是否正常、电池是否损坏、电刷接触是否良好等。
此外，还应检查电源线路是否有短路或断路。
3. 点火系统故障点火系统故障会导致汽车无法正常点火启动。
在诊断点火系统故障时，需要检查火花塞是否损坏、高压线是否导通、点火线圈是否工作正常等，以确定故障点。
4. 起动系统故障起动系统故障是导致汽车无法正常启动的常见问题。
首先，应检查起动机是否正常工作，然后检查起动系统的电路连接情况。
故障诊断的重点在于确定起动继电器是否正常以及起动电机的线圈是否有断路等情况。
三、电路故障诊断技术1. 使用万用表进行电流和电压测试万用表是汽车电路故障诊断中非常重要的工具之一。
通过对电流和电压进行测试，可以判断电路的工作状态和电源是否正常。
当发现电路存在异常时，可以通过逐步排除法确定具体故障位置。
2. 使用电路图进行故障分析电路图在电路故障诊断中起着至关重要的作用。
通过仔细研读电路图，可以更加清晰地了解整个电路系统的工作原理和各个元件之间的连接关系。
在遇到电路故障时，可以借助电路图进行故障分析和判断。
3. 利用故障代码扫描工具进行诊断现代汽车中配备了诊断接口，并通过故障代码扫描工具可以读取电子控制单元(ECU)中的故障码。
汽车电气系统故障的诊断维修技术分析
汽车电气系统故障的诊断维修技术分析汽车电气系统是汽车的重要组成部分，它负责控制车辆的各种电气设备和系统，包括点火系统、电动机、照明设备、电池充电系统等。
一旦汽车的电气系统出现故障，将直接影响到车辆的行驶安全和稳定性。
对汽车电气系统故障进行诊断和维修显得尤为重要。
汽车电气系统故障的诊断和维修需要专业的技术和丰富的经验。
本文将对汽车电气系统故障的诊断和维修技术进行分析，希望能对广大汽车维修人员和爱车人士有所帮助。
一、汽车电气系统故障的常见原因1. 电瓶故障：电瓶是汽车电气系统的重要组成部分，一旦电瓶出现故障，将直接影响到汽车的启动和行驶。
电瓶故障的原因包括电瓶老化、电解液蒸发、电瓶接触不良等。
2. 发电机故障：发电机负责为汽车充电，保证汽车的电气设备正常运行。
发电机故障的原因包括发电机绕组短路、发电机滑环磨损、电压调节器故障等。
3. 点火系统故障：点火系统负责点火，将混合气点燃，驱动汽车发动机正常运转。
点火系统故障的原因包括点火线圈老化、点火线路断路、点火塞磨损等。
4. 灯光系统故障：汽车的灯光系统包括前后灯、示宽灯、刹车灯等，一旦灯光系统出现故障，将直接影响到车辆的行驶安全。
灯光系统故障的原因包括灯泡烧坏、线路接触不良、开关故障等。
5. 电气设备故障：汽车的电气设备包括空调、音响、电动玻璃等，一旦出现故障，将影响到汽车的舒适性和便利性。
电气设备故障的原因包括线路短路、电机损坏、控制模块故障等。
1. 故障代码读取：现代汽车都配备了OBD诊断接口，在出现故障时，可以通过读取故障代码来快速定位故障部位。
汽车维修人员可以通过OBD诊断仪读取车辆的故障代码，然后根据故障代码的含义来进行诊断和维修。
2. 电路图分析：汽车的电气系统由各种传感器、执行器、控制模块等组成，维修人员可以通过查阅汽车的电路图来了解各个部件之间的连接关系，从而更快地定位故障部位。
3. 测试仪器应用：汽车维修人员在进行电气系统故障诊断时，可以使用多种测试仪器，如电压表、电流表、示波器等，通过对汽车各个部件的电压、电流、信号进行测试，来判断其是否正常工作。
汽车电气系统故障的诊断维修技术分析
汽车电气系统故障的诊断维修技术分析汽车电气系统是汽车的重要组成部分，它包括了电瓶、发电机、起动机、线束、开关、灯具等部件。
随着汽车电子化水平的不断提高，汽车电气系统的复杂程度也在不断增加，导致电气故障成为汽车故障的一个重要组成部分。
对于汽车电气系统故障的诊断维修技术，需要掌握一定的知识和技能。
本文将对汽车电气系统的故障诊断维修技术进行深入分析，为广大汽车维修技术人员提供参考。
一、汽车电气系统故障的常见原因1. 电瓶故障电瓶是汽车电气系统的重要组成部分，它主要用于储存电能，为汽车的启动提供动力，并在发动机熄火状态下为车辆供电。
电瓶故障是导致汽车电气系统故障的常见原因之一，主要包括电瓶老化、电解液流失、电极板腐蚀、充电不足等问题。
当汽车电瓶故障时，可能导致汽车无法启动、动力不足、电器设备失效等故障。
3. 线束故障线束是汽车电气系统的输电线路，它负责将电能传输到各个电器设备，并连接各个电器设备之间的电气信号。
线束故障是导致汽车电气系统故障的常见原因之一，常见问题包括线束短路、接头松动、线束老化等。
当汽车线束故障时，可能导致汽车电器设备失效、引起电气故障等问题。
4. 开关故障汽车电气系统故障的诊断技术是汽车维修技术人员必备的技能之一，它需要掌握一定的知识和技能。
下面将对汽车电气系统故障的诊断技术进行分析：1. 仪表盘故障指示灯汽车电气系统故障时，仪表盘上的故障指示灯往往会提示故障信息，这对于诊断故障有很大帮助。
维修技术人员可以通过读取故障码，快速确定故障部位，然后进行检测和修理。
2. 电压表检测电压表是汽车电气系统故障诊断的重要工具，通过电压表可以检测汽车电瓶和发电机的工作状态，并判断电瓶是否充电正常。
维修技术人员可以通过电压表检测电瓶的电压，以及在发动机启动和运行时的电压变化情况，从而确定电瓶和发电机的工作状态。
线束是汽车电气系统的输电线路，维修技术人员可以通过线束测试仪检测线束的接触情况和电阻情况，从而排除线束故障。
浅析汽车电气系统典型故障诊断与维修
浅析汽车电气系统典型故障诊断与维修汽车电气系统包括车辆电器、电子控制系统和发动机的点火、充电系统等内容。
故障诊断是汽车维修中最复杂、最难以处理的问题之一，并且需要经过多次实践和探索才能熟练掌握。
因此，本文将介绍汽车电气系统中的典型故障，以及如何进行简单、快捷的诊断和维修。
1.电瓶失效电瓶是汽车电气系统的核心，经常出现问题。
经过一段时间的使用后，电瓶会逐渐丧失容量，直到无法支持车辆起动。
如果电瓶已失效，则需要更换为新的电瓶。
2.发电机故障发电机是汽车的充电系统的关键部件。
发电机故障通常表现为电池电量过低，电压不稳定或显示充电警告灯。
可以通过检查车辆的电池电压和充电电流来确定是否存在故障。
3.点火系统故障如果车辆发动困难或无法启动，则可能是由于点火系统故障引起的。
这种故障可能是由于点火线路的损坏、点火塞的受损或点火控制模块的故障引起的。
诊断点火系统故障需要使用万用表和点火控制器，以检查各个组件是否有电流和信号。
4.开关和继电器故障汽车电气系统中的开关和继电器也经常出现故障。
例如，车灯开关、风扇继电器和方向盘控制器等等。
如果发现这些组件无法正常工作，则需要使用万用表以及正确定位故障所在的线路来确定需要更换哪个组件。
5.传感器故障传感器是汽车电气系统的一个重要组成部分。
例如，发动机控制单元（ECU）需要多个传感器来监测来自发动机的数据，例如氧气传感器，水温传感器和空气流量传感器等。
如果传感器无法正常工作，则可能会导致车辆工作不正常或造成损害。
在进行故障诊断时，需要使用专门的扫描工具来读取故障代码并定位故障。
总之，汽车电气系统的故障诊断和维修需要熟练的技巧和经验。
因此，如果您无法确定故障所在或无法处理故障，则最好寻求专业的汽车维修服务。
(汽车行业)汽车电路常见故障检修方法
（汽车行业）汽车电路常见故障检修方法汽车电路常见故障检修方法汽车电路常见故障主要有:断路、短路、电器设备的损坏等。
为了能迅速准确地诊断故障,下面介绍几种常见的检修方法。
1、直观诊断法汽车电路发生故障时,有时会出现冒烟、火花、异响、焦臭、发热等异常现象。
这些现象可直接观察到,从而能够判断出故障所在部位。
2、断路法汽车电路设备发生搭铁(短路)故障时,可用断路法判断,即将怀疑有搭铁故障的电路段断开后,观察电器设备中搭铁故障是否仍存在,以此来判断电路搭铁的部位和原因。
3、短路法汽车电路中出现断路故障,仍能够用短路法判断,即用起子或导线将被怀疑有断路故障的电路短接,观察仪表指针变化或电器设备工作状况,从而判断出该电路中是否存在断路故障。
4、试灯法试灯法就是用壹只汽车用灯泡作为试灯,检查电路中有无断路故障。
5、仪表法观察汽车仪表板上的电流表、水温表、燃油表、机油压力表等的指示情况,判断电路中有无故障。
例如,发动机冷态,接通点火开关时,水温表指示满刻度位置不动,说明水温表传感器有故障或该线路有搭铁6、低压搭铁试火法即拆下用电设备的某壹线头对汽车的金属部分(搭铁)碰试而产生火花来判断。
这种方法比较简单,是广大汽车电工经常使用的方法,搭铁试火法可分为直接搭铁和间接搭铁俩种。
所谓直接搭铁,是未经过负载而直接搭铁产生强烈的火花。
例如,我们要判断点火线圈至蓄电池壹段电路是否有故障,可拆下点火线圈上连接点火开关的线头,在汽车车身或车架上刮碰,如果有强烈的火花,说明该电路正常;如果无火花产生,说明该段电路出现了断路。
间接搭铁是通过汽车电器的某壹负载而搭铁产生微弱的火花来判断线路或负载是否有故障。
例如,将传统点火系断电器连接线搭铁(回路经过点火线圈初级绕组),如果有火花,说明这段线路正常;如果无火花,则说明电路有断路。
特别值得注意的是,试火法不能在电子线路汽车上应用。
7、高压试火法对高压电路进行搭铁试火,观察电火花状况,判断点火系的工作情况。
浅析汽车电气系统典型故障诊断与维修
浅析汽车电气系统典型故障诊断与维修汽车电气系统是汽车中非常重要的一部分，它涉及到车辆启动、照明、空调、音响、电源等诸多功能，可以说是汽车的“大脑”和“神经系统”。
由于汽车电气系统的复杂性和受环境、使用等因素的影响，经常会出现各种故障，给车辆的正常使用带来困扰。
掌握汽车电气系统的典型故障诊断与维修技巧，对车主和维修人员来说显得至关重要。
一、汽车电气系统典型故障及诊断方法1. 电池问题电池是汽车电气系统的供电源，常见的故障有电压不足、无法充电、老化等。
诊断时，可以通过电压表测量电池的工作电压，一般正常电池的电压在12.6V以上。
如果电池电压异常低，那么可能是电池出现故障，需要更换新的电池。
2. 发动机启动困难这是汽车电气系统中常见的问题，有可能是电池电压不足、发动机启动电路有故障等原因导致。
可以通过检查发电机和起动机是否工作正常，检查电源线路是否有短路或断路，同时还要注意检查点火线圈、点火塞等部件是否有故障。
3. 灯光不亮灯光不亮可能是因为灯泡烧坏、保险丝熔断等原因导致。
可以通过检查灯泡的工作状态、保险丝是否完好来判断问题所在，并进行更换或修复。
4. 电路保险丝烧断电路保险丝是起到过载保护作用，当电路负载过大时，保险丝会自动断开。
这种情况通常是由于电路线路接触不良或电器设备故障导致的。
可以通过检查保险丝的烧断情况，找出故障原因并排除故障。
5. 电动窗玻璃不工作电动窗玻璃不工作可能是电动窗玻璃电机、开关、线路等部件出现故障所致。
可以通过检查电动窗玻璃开关是否堵塞、电动窗玻璃电机是否有电等方式进行诊断，找出故障原因并进行维修。
以上仅是汽车电气系统典型故障的一部分，实际上还存在诸如音响、空调、中控系统等多种故障。
面对这些故障，正确的诊断方法是非常重要的，下面将介绍一些典型故障的解决方法。
1. 电池维修电池电压不足是常见的故障，可以通过给电池充电来解决。
如果电池已经老化严重，建议更换新的电池。
同时需定期检查电池的电解液是否足够，保持电池的正常工作状态。
浅析汽车电气系统典型故障诊断与维修
浅析汽车电气系统典型故障诊断与维修汽车的电气系统是车辆正常运行的重要组成部分，包括了发动机控制系统、照明系统、通信系统等。
一旦电气系统出现故障，会导致车辆无法正常启动、行驶和使用各种功能。
对汽车电气系统典型故障诊断与维修十分重要。
一、典型故障1. 蓄电池故障：蓄电池是汽车电气系统的动力源，一旦蓄电池出现故障，会导致车辆无法启动。
蓄电池故障的常见表现包括电压不足、电解液泄漏或腐蚀、绝缘损坏等。
3. 点火系统故障：点火系统是汽车发动机工作的关键部分，一旦出现故障会导致发动机无法正常工作、怠速不稳等。
点火系统故障的常见表现包括发动机抖动、怠速不稳、启动困难等。
4. 照明系统故障：照明系统是汽车的安全保障之一，一旦出现故障会导致车辆无法正常行驶夜间。
照明系统故障的常见表现包括灯泡不亮、灯光暗淡、指示灯故障等。
二、故障诊断1. 使用故障诊断工具：对于现代汽车电气系统的故障诊断，通常需要使用专业的故障诊断仪器，如OBD故障读码器、多功能仪表台、示波器等。
这些仪器可以帮助车主检测车辆的各项电气设备，并通过故障码快速定位故障原因。
2. 检查电源供应：在排除其他可能性的情况下，首先要检查蓄电池的电压和连接是否正常，以确保电气系统有足够的电源供应。
3. 检查接地线和接头：接地线和接头是电气系统连接的重要部分，检查其连接是否牢固，接触是否良好，能有效排除电气系统故障。
4. 分段排查：对于比较复杂的电气系统故障，可以采取分段排查的方法，先对整个系统进行简单的分段排查，再逐步深入排查可能存在的问题。
三、故障维修1. 蓄电池维护：定期检查蓄电池的电压和电解液情况，及时清洁蓄电池的端子和外壳，加注电解液，并及时更换老化的蓄电池。
2. 发电机维护：定期检查发电机的工作状态，检查皮带张紧情况，保持发电机与发动机的稳固连接，及时更换磨损的零部件。
3. 点火系统维护：定期更换点火线圈、火花塞和高压线；及时更换点火线圈、火花塞和高压线；清洗或更换空气滤清器和燃油滤清器。
汽车电路故障的诊断方法
汽车电路故障的诊断方法一、引言汽车电路故障是车辆维修中常见的问题之一，它可能导致车辆无法正常运行或发生安全隐患。
因此，掌握汽车电路故障的诊断方法非常重要。
本文将介绍几种常用的汽车电路故障诊断方法，帮助读者更好地解决这类问题。
二、常见的汽车电路故障在进行汽车电路故障诊断之前，我们首先需要了解一些常见的汽车电路故障，以便更好地进行定位和解决。
常见的汽车电路故障包括短路、断路、接触不良、线束老化等。
这些故障可能发生在车辆的不同电路部分，如发动机控制系统、照明系统、充电系统等。
三、汽车电路故障的诊断方法1. 外观检查法外观检查法是最简单、最基础的汽车电路故障诊断方法之一。
通过目视检查电路连接器、线束和元件，寻找断裂、磨损、腐蚀等问题。
同时，还需注意观察电路连接器是否插紧、接触是否良好。
外观检查法虽然简单，但在一些明显的故障情况下仍然很有效。
2. 电压测量法电压测量法是汽车电路故障诊断中常用的方法之一。
通过使用数字万用表或示波器测量电路中的电压，可以判断电路是否正常工作。
在测量电压时，需要注意选择正确的电压档位，并确保测试点处于正常工作状态。
如果测量到异常的电压值，就可以进一步分析故障原因。
3. 电阻测量法电阻测量法是用来检测电路中的接触不良、断路等问题的方法。
通过使用万用表测量电路中的电阻值，可以判断是否存在异常情况。
在测量电阻时，需要先断开电源，确保电路处于断开状态。
然后，将万用表的两个测量引线分别连接到待测元件的两个端点，记录下测量结果。
如果测量到无限大的电阻值，就说明该元件可能存在断路问题。
4. 信号注入法信号注入法是一种用来检测电路是否正常工作的方法。
通过在电路中注入特定的信号，然后观察电路的反应，可以判断是否存在故障。
常用的信号注入方法包括脉冲信号注入法和信号灯注入法。
在使用信号注入法时，需要注意选择合适的注入信号和观察方法，以确保准确诊断并解决问题。
5. 故障码诊断法现代汽车通常配备了诊断接口（例如OBD接口），通过连接诊断仪器，可以读取车辆的故障码。
汽车电路常用诊断与检修方法
汽车电路常用诊断与检修方法汽车电路是指汽车中各种电气设备之间的连接与通信系统，是车辆正常运行的重要组成部分。
在汽车出现电路故障时，需要进行诊断与检修，以恢复车辆的正常运行。
下面将介绍汽车电路常用的诊断与检修方法。
一、常用的诊断工具和仪器1.万用表：用于测量电压、电流和电阻等参数，能够快速定位出电路中出现问题的部位。
2.电路测试仪：包括电路测试笔和继电器测试器等，用于检测电路中的接线是否正确，继电器是否正常工作。
3.电压表：用于测量电路中的电压波动情况，判断电压正常或不正常。
4.示波器：用于观察电路中的电压和电流的波形，帮助判断故障是否由电信号引起。
5.故障诊断仪：包括车载故障诊断仪和扫描仪等，能够对车辆的电子控制系统进行故障诊断和数据读取。
二、常用的诊断方法1.观察法：通过观察车辆电路设备的工作状态，判断是否存在异常情况，如灯泡是否亮、发动机是否转动等。
2.测试法：通过使用万用表等工具进行电压、电流、电阻等的测量，在测量数值与标准数值相对比中判断故障。
3.对比法：将正常工作的汽车与出现故障的汽车进行对比，逐一检查差异，找出故障问题。
4.分断法：将车辆电路进行逐段分断，通过逐一排除法找出问题所在。
5.启动法：对汽车电路进行断开或连接操作，判断是否出现问题，以确认故障位置。
1.灯泡故障：若发现车辆灯泡不亮，可先使用观察法判断是灯泡本身故障还是电路故障。
若为灯泡故障，需更换新灯泡。
若为电路故障，则需使用测试法进行电压测量，检查是否存在断路、短路等问题，并进行修复。
2.电机故障：若发现车辆电机不工作，可先使用观察法判断是否是电机本身故障。
若为电机故障，可尝试修复或更换新电机。
若为电路故障，则需使用测试法进行电流测量，检查是否存在断路、短路等问题，并进行修复。
3.电瓶故障：若发现车辆电瓶电压低或无法充电，可使用电压表进行电压测量，检查电瓶是否电量耗尽或充电系统是否正常工作。
若电瓶电量耗尽，可进行补充充电或更换新电瓶。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈汽车常见电路故障的诊断技术
科学技术成果渗入到汽车生产中，随着科学技术的升级，汽车的各种电器配件使用量加大，使得电路故障越来越多，而且维修难度也较大。
本论文针对汽车常见的电路故障进行分析，并具有针对性地提出诊断技术。
标签：汽车；维修技术；电路故障；诊断技术
0 引言
汽车所安装的电器配件越来越多，相应的电路故障发生率也会越来越高。
目前汽车电路的常见故障中，以主要线路的故障为主，主要表现为线路短路、线路出现漏电、线路出现断路现象，或者接线松动而脱落。
由于环境因素而导致的电路故障包括线路受潮以及因此而产生腐蚀，就会造成线路的绝缘被破坏，或者线路接触不良。
下面主要针对汽车电路的短路故障、断路故障以及线路的漏电现象进行介绍，并提出诊断方案。
1 汽车常见电路故障
1.1 汽车电路的短路故障
当汽车电路出现短路故障，是由于电源的正极导线和电源的负级导线连接在一起，使得导线电流过高而发热。
此时，连接线路的保险丝就会因电路短路而熔断，线路上所连接的电气设备因停电而停止运转。
当电路出现短路而熔断的短暂时间内，电路会瞬间处于高压状态，很容易导致电气设备损坏。
线路的短路多是由于绝缘层的破损而导致的正极导线与负级导线接触[1]。
如果正极导线与负级导线经常相互摩擦，就会造成导线的磨损，当正极导线与负级导线触碰后，就会出现线路短路的现象。
此外，在对汽车电路接线的时候，如果不经意间使得正级线头与负级线头之间接触，或者在正极线头处接触到了可以导电的金属，就会导致汽车电路的短路故障。
图1为汽车电路原理图。
1.2 汽车电路的断路故障
汽车电路产生断路故障，主要体现为汽车的照明设备无法使用，汽车的电动机不能够正常运转，或者在接触点处由于线路过热而产生烧蚀现象而使得线路无法导电。
当汽车电路断路后，汽车电路就无法传输电流，使得电气设备无法工作。
导致汽车电路的断路故障的主要因素为三个方面，即导线连接不够紧密、导线接触不良或者发生了折断，都会导致汽车电路的断路故障。
1.3 汽车电路的线路漏电现象
当汽车电路出现漏电现象，就会增加电量的消耗量而导致导线传输的电流量增大，使得导线过热而产生漏电。
汽车电路的线路漏电现象产生的原因在于，汽
车设备没有采取必要的绝缘措施，或者设备的绝缘性能无法满足技术要求，电路导线由于长期过热而产生老化现象而使得绝缘破损，电路受潮而在潮湿处产生导电现象。
2 汽车电路常见故障的诊断思路
对汽车电路实施检修之间，要对汽车电路图以充分了解，查找出故障电路，对故障的症状以及故障所造成的后果进行分析。
要对故障以有效解决，查明电路故障的原因是非常必要的。
在对线路故障进行检查的时候，结合整车的电路对故障点进行分析，将故障影响的范围确定下来[2]。
故障检修的过程中，要尽量不拆卸零件，首先对故障发生率较高的部件进行检查，之后对不容易检查的部件进行检查，然后对故障发生率较低的部件进行检查。
这对可以修复的电气部件，可以采取修复措施，如果部件的损坏程度严重而无法修复，就要更换电气部件。
3 汽车电路常见故障的诊断技术
3.1 汽车电路常见故障的直观诊断技术
汽车的电路出现故障时，如果电路有火花，伴随着浓烟冒出，并且能够闻到烧焦的味道，就意味着电路由于发热而出现故障。
这对汽车电路故障的外在现象进行判断，就可以查找到故障点。
通过对故障点进一步分析而对故障的原因做出判断。
采用这种直观的故障诊断技术，就是运用人的感官对电路的故障做出判断，并针对故障采取必要的解决措施。
汽车电路常见故障的直观诊断技术适应于电路的小故障。
如果是较为复杂的故障，则需要针对经验丰富的诊断技术人员进行故障诊断。
3.2 汽车电路常见故障的数字式万用表检测法
对汽车电路常见故障进行诊断，使用数字式万用表检测法，就是对检测线路的直流电压情况使用万用表进行测量。
测量的过程中，万用表电压会通过指针指示出来，技术人员可以据此而对电路是否产生故障做出判断[3]。
如果万用表上显示电压正常，就意味着电路没有出现故障，而是处于正常的连接状态。
如果汽车电路出现短路，就会导致线路的局部电压升高，此时，万用表的指针就会偏移，由此而判断汽车电路出现了断路。
3.3 汽车电路常见故障的车上显示装置法
在汽车的仪表板上都安装有显示装置，包括各种仪表、报警装置以及各种图像和符号。
通过观察这些装置的指示变化，就会对汽车的工作状况有所了解。
如果汽车的显示装置上显示汽车有故障，此时，自诊断报警系统就会启动。
通过显示装置判断电路的故障，主要观察报警灯是否启动。
观察燃油表、机油压力表的报警灯，就可以对汽车的燃油、机油状况做出判断。
比如，发动机的开关闭合之后，如果水温表的位置没有动，就说明水温表传感器发生了故障。
3.4 汽车电路常见故障车上的专用仪器检测
如果汽车的电气设备比较多，就需要使用专用仪器进行检测。
比如，对发动机电子控制系統的检测，可以使用OTC 故障诊断仪[4]。
OTC 故障诊断仪不仅能够对汽车底盘以及其他系统的故障做出准确判断，还能够将所获得的数据资料储存起来。
使用专用检测设备，可以将电路故障快速而准确地判断出来。
4 总结
综上所述，随着汽车技术的快速发展，汽车安装越来越多的电气配件，电路故障也会时有发生。
这就需要驾驶员具备科学地诊断电路故障的技术。
汽车故障诊断需要采用技术方法，配合相应的故障检测仪器，就可以对电路故障以及发生故障的原因以准确判断。
参考文献
[1] 聂永涛.排除汽车电路故障的小窍门[J].汽车工程师，2011（01）：60-60.
[2] 龙河.试论汽车常见电路故障的诊断技巧[J].科技风，2011（09）：226-226.
[3] 郭杏莉，王小飞.汽车常见电路故障的诊断技巧[J].科技信息，2011（17）：635，676.
[4] 张焦军.维修汽车电路应具备的基础知识[J].汽车电器，2012（01）：26-27.。
