电线电缆检测作业指导书资料

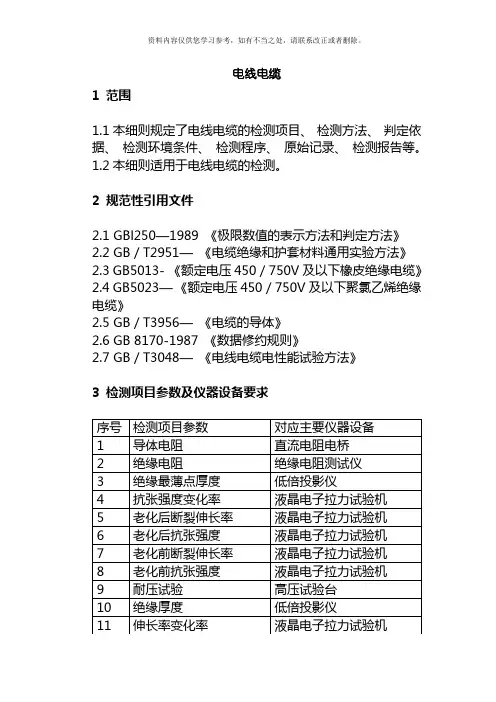

电线电缆1 范围1.1本细则规定了电线电缆的检测项目、检测方法、判定依据、检测环境条件、检测程序、原始记录、检测报告等。

1.2本细则适用于电线电缆的检测。

2 规范性引用文件2.1 GBl250—1989 《极限数值的表示方法和判定方法》2.2 GB／T2951—2008《电缆绝缘和护套材料通用实验方法》2.3 GB5013-2008《额定电压450／750V及以下橡皮绝缘电缆》2.4 GB5023—2008《额定电压450／750V及以下聚氯乙烯绝缘电缆》2.5 GB／T3956—2008《电缆的导体》2.6 GB 8170-1987 《数据修约规则》2.7 GB／T3048—2007《电线电缆电性能试验方法》3 检测项目参数及仪器设备要求４接样或抽样4.1委托检测4.1.1接样人员检查样品数量及样品技术要求是否符合规范规定的要求。

4.1.2检查样品是否见证送检或伴送，委托单是否签字盖章齐全等。

4.1.3检查委托单填写是否明确，如产品种类、数量、检测项目、技术要求等。

4.1.4检查样品状态，与委托人进行必要的确认，判定所检测样品是否满足检测标准要求。

4.2抽样检测4.2.1同一规格电线抽取2x100m作为被测试样，(从被测电缆或软线试样或电缆的护套试样上切取足够长的样段，供制取老化前拉力试验用试件至少5个和供电缆标准对护套材料规定的老化后拉力试验所需试件数量。

注意制备每个试件需要长度约100mm。

)4.2.2抽取样品时需有受检方代表及第三方代表在场的情况下共同抽取，并在抽样单上签章：一旦抽样完毕，立即对样品贴上加盖本中心公章和受检方代表及第三方代表签字的封条，并对抽取样品采取有效保管、运输措施。

4.2.3如是工程上使用的材料，严格按照<苏建质(1998)270号>的规定进行。

4.2.4检查抽样单、登台账是否要求内容逐项填写清楚明确。

5 检测前检查5.1检查检测任务（流程）单与样品和有关资料是否相符。

被检样品数量、尺寸、规格等是否符合检测执行标准的要求。

检测人员对不符合要求的样品，有权暂时停止检验，写明原因，上报检测室主任等待处理。

5.2检查即将使用的计量设备仪器是否在检定的有效期内。

5.3检查仪器设备运转是否正常，并填写检查记录。

5.4检查环境条件是否符合标准规定的要求，填写检查记录。

6 检测中应注意的安全事项6.1所有用电设备在接通电源之前，应检查机身是否可靠接地，并注意是否有断路或漏电现象。

6.2严格按照试规程操作仪器设备，不得在试验时任意移动试件6.3在使用低倍投影仪时应注意以下事项：6.3.1操作者应在熟悉说明书内容，了解仪器性能，结构特点和操作要领后开始工作。

6.3.2仪器如有故障，应请专业人员修理。

不可随意拆卸，光学系统尤要注意。

6.3.3正确使用仪器，遵守操作规程。

接通电源程序后，先把灯丝象调至影屏居中，然后校正倍率，成象清晰后，即可工作。

6.4在使用高压试验台时应注意以下事项：6.4.1为了保证检验人员的人身安全，要求高压试验台试区内应有接地，接地电阻应少于4Ω，升压变压器的接地端和试样的接地端或附加电极均应与接地可靠连接，电源插头必须可靠的接地。

6.4.2检验人员应严格按照仪器操作规程，操作时必须站在安全区内，手要保持干燥，在进入高压区之前必须断掉电源。

6.5在使用老化试验箱时应注意以下事项：6.5.1老化箱装有定时微电脑控制，当所需工作温度较低可采用二次设定法。

6.5.2面板上应做好该老化箱的工作时间的记时。

6.5.3如有鼓风要求，鼓风开关可处于“ON”状态。

6.5.4如无鼓风要求，鼓风开关可处于“OFF”状态6.5.5为使工作室内温度分布均匀，可旋转进风口调节器，出风口调节器出以达到要求。

6.6.1在使用直流数字电阻测试仪时应注意以下事项：6.6.1.1接通电源预热60min即可进行测量；6.6.1.2 仪器经过剧烈的环境条件变化或长期不使用，在首次使用时应通电3-4h；3）在测量过程中应注意量程范围。

6.6.2在使用QJ57电阻电桥时应注意以下事项:6.6.2.1应先检查电源情况.6.6.2.2电桥线路与被测电阻连接时,被测<C1>与电桥<C1>应用粗铜线,且越短越好,电阻越粗越好.P1,P2连接线电阻值不宜大于0.01Ω6.6.2.3如欲将被测电阻与一串列不同阻值的标准器作逐一比较,可先把串列标准器逐一侧定,然后根据电桥测量盘示值逐个对比即可.6.7在使用绝缘电阻测试仪时应注意以下事项：6.7.1仪器不用时请放置在干燥通风的场所。

6.7.2长期不使用时，请将电池取出单独安放，以免电池漏液，腐蚀机体。

6.8在使用拉力机时应注意以下事项：6.8.1拉力机必须可靠接地，附近无震源及腐蚀性气体。

6.8.2在试验中应尽可能选择合合适的量程，以防超出量程，造成仪器不必要的损坏。

6.9其它安全事项应严格按本中心有关规定进行。

7 试验方法7.1各项试验用试件应满足电线电缆标准的规定。

7.2外观质量7.2.1颜色和标志的耐擦性检查。

应用浸过水的一团脱脂棉或一块棉布轻轻地擦拭制造厂名或商标、产品型号、额定电压、绝缘线芯颜色或数字标志、共擦10次，检查结果应符合标准要求。

7.3尺寸7.3.1绝缘(护套)厚度测量。

7.3.1.1步骤a）概述绝缘厚度的测量可以作为一项单独的试验，也可以作为其它试验如机械性能试验过程中的一个步骤。

在所有情况下，取样方法均应符合有关电缆产品标准的规定。

b）测量装置读数显微镜或放大倍数至少10倍的投影仪，两种装置读数约至0.01mm。

当测量绝缘厚度小于0．5mm时，则小数点后第三位数为估计读数。

有争议时，应采用读数显微镜测量作为基准方法。

c）试样制备从绝缘上去除所有护层，抽出导体和隔离层(若有的话)。

小心操作以免损坏绝缘，内外半导体层若与绝缘粘连在一起，则不必去掉。

每一试件由绝缘薄片组成。

应用锋利的刀片沿着与导体轴线相垂直的面切取薄片。

无护套扁平软线的线芯不应分开。

如果绝缘上有压印标记凹痕，则会使该处厚度变薄，因此试件应取包含该标记的一段。

d）测量步骤将试件置于测量装置的工作面上，切割面与光轴垂直。

Ⅰ)当试件内侧为圆形时，应按图l径向测量6点。

如是扇形绝缘线芯，则按图2测量6点Ⅱ)当绝缘是从绞合导体上截取时，应按图3和图4径向测量6点。

Ⅲ)当试件外表面凹凸不平时，应按图5测量6点。

Ⅳ)当绝缘内外均有不可去除的屏蔽层时，屏蔽层厚度应从测量值中减去。

当不透明绝缘内外均有不可除去的屏蔽层时，应使用读数显微镜测量。

Ⅴ)无护套扁平软线应按图6测量。

两导体之间最短距离的一半作为绝缘线芯的绝缘厚度。

在任何情况下，第一次测量应在绝缘最薄处进行。

如果绝缘试件包括压印标记凹痕，则该处绝缘厚度不应用来计算平均厚度。

但在任何情况下，压印标记凹痕处的绝缘厚度应符合有关电缆产品标准中规定的最小值。

若规定的绝缘厚度为0．5mm及以上时，读数应测量到小数点后两位(以mm计)；若规定的绝缘厚度小于0．5mm 时，则读数应测量到小数点后三位，第三位为估计数。

5芯及以下电缆，每芯均要检查，5芯以上电缆，任检5芯，检查是否符合要求。

若取出导体有困难，可放在拉力机上抽取，或将一段绝缘线芯试样浸入水银中，直至绝缘变得松弛，能把导体抽出。

7.3.1.2试验结果评定第一根绝缘线芯取3段绝缘试样，测得18个数值的平均值(用mm表示)，应计算到小数点后2位，并按GB 8170-1987 数据修约规则规定修约，然后取该值为绝缘厚度的平均值。

计算时，例如1．74应修约为1．7，1．75应修约为1．8。

所测全部数值的最小值、应作为任一处绝缘的最小厚度。

本试验可以与任何其它厚度测量一起进行，如GB 5023.1-1997中5.2.4规定的试验项目7.3.2护套厚度测量7.3.2.1步骤a）概述护套厚度的测量可以作为一项单独的试验, 也可以作为其它试验如机械性能试验过程中的一个步骤，本试验方法也适用于其他有规定厚度的护套的测量，例如隔离套和外护套。

在所有情况下，取样方法均应符合有关电缆产品标准的规定。

b）测量装置读数显微镜或放大倍数至少10倍的投影仪，两种装置读数均至0．0lmm. 当测量绝缘厚度小于0.5mm时，则小数点后第三位数为估计读数。

有争议时，应采用读数显微镜测量作为基准方法。

c）试样制备去除护套内外所有元件(若有的话)，用一适当刀片沿垂直于电缆轴线的平面切取薄片。

如果护套上有压印标记凹痕，则会使该处厚度变薄，因此试件应取包含该标记的一段。

d）测量步骤将试件置于测量装置工作面上，切割面与光轴垂直。

Ⅰ) 当试件内侧为圆形时，应按标准径向测量6点。

Ⅱ)如果试件的内圆表面实质上是不规整或不光滑的，则应按标准在护套最薄处径向测量6点。

Ⅲ) 当试件内侧有导体造成很深的凹槽时，应按标准在每个凹槽底部径向测量。

当凹槽数目超过6个时，应按标准)条进行测量。

Ⅳ) 当因刮胶带或肋条形护套外形引起的护套外表面不规整时，应按图9进行测量。

Ⅴ) 对于有护套的扁平软线，应按标准在与每个绝缘线芯截面的短轴大致平行的方向及长轴上分别测量。

但无论如何应在最薄处测量一点。

Ⅵ) 六芯及以下有护套的扁平电缆应按图11进行测量：-----在圆弧形两头沿着横截面的长轴进行测量；-----在扁平的两边，在第一根和最后一根绝缘线芯上测量；如果最薄厚度不在上述几次测量值中，则应增加最薄处及其对面方向上厚度的测量。

上述规定也适用于六芯以上扁平电缆护套厚度的测量，但应增加中间绝缘线芯处或者当绝缘线芯数为偶数时取中间两个绝缘线芯之一进行测量。

在任何情况下，必须有一次测量在护套最薄处进行。

如果护套试件包括压印标记凹痕，则该处厚度不应用来计算平均厚度。

但在任何情况下，压印标记凹痕处的护套厚度应符合有关电缆产品标准中规定的最小值。

应在至少相隔1m的3处各取1段电缆试样。

7.3.2.2试验结果评定从3段护套上测得的全部数值(以mm表示)的平均值应计算到小数点后2位，并按如下规定修约，然后取该值为护套厚度的平均值。

计算时，例如1.74应修1.7，1.75应修约为1．8。

所测全部数值的最小值应作为任一处护套的最小厚度.本试验可以与其它的厚度测量一起进行，如GB 5023．1-2008中规定的试验项目。

7.3.3外形尺寸子口椭圆度测量应按标准规定取3段试样7.3.3.1概述线芯绝缘外径和护套外径的测量可以作为一项单独的试验。

也可以作为其它试验过程中的一步骤。

除非特殊试验程序规定了不同的或替代的方法，下面规定的是通用的测量方法。

在所有情况下，取样方法均应符合有关电缆产品标准的规定。

7.3.3.2测量步骤a) 软线和电缆的外径不超过25mm时，用测微计、投影仪或类似的仪器在互相垂直的两个方向上分别测量。
