单台排水泵水位控制电路图线信息文件内容如下:SAC:1,SAC:3,QF:6,KM:11HG:1,KM:12SS1:11,SAC:2SS1:12,SF1:13,KM:23HR:1,SF1:14,XT:3,KM:A1,KM:24,KM:34 HR:2,KM:A2,KH:95XT:2,KM:33SAC:4,XT:1HG:2,KH:96,N:N生成如下的接线图项目一点动与长动控制线路及绘图规则知识点部分一、图形、文字符号１、图形符号图形符号通常用于图样或其它文件，用以表示一个设备或概念的图形、标记或字符。
电气控制系统图中的图形符号必须按国家标准绘制。
２、文字符号文字符号分为基本文字符号和辅助文字符号。
文字符号适用于电气技术领域中技术文件的编制，也可表示在电气设备、装置和元件上或其近旁以标明它们的名称、功能、状态和特征。
３、主电路各接点标记三相交流电源引入线采用L1、L2、L3标记。
电源开关之后的三相交流电源主电路分别按 U、V、W顺序标记。
分级三相交流电源主电路采用三相文字代号U、V、W的前边加上阿拉伯数字1、2、3 等来标记，如1U、1V、1W；2U、2V、2W等。
二、绘图原则电气控制系统图包括电气原理图、电气安装图（电器安装图、互连图）和框图等。
各种图的图纸尺寸一般选用 297 × 210 、 297 × 420 、 297 × 630 、 297 × 840 （ mm ）四种幅面，特殊需要可按 GB126 — 74 《机械制图》国家标准选用其他尺寸。
三、电器控制线路的构成和基本保护1、继电器-接触器控制电路的表示方法继电器-接触器控制电路一般有安装接线图和工作原理图两种表示方法。
安装接线图：这种表示方法能形象地表示出控制电路中各电器的安装情况及相互之间的连线。
特点： 1）初看电路者比较合适；2）绘制难度大；3）电器施工的依据。
工作原理图：根据工作原理和便于阅读而绘制的电路图。
电工线路 开关 电机 电表 电箱接线图
动断（常闭）触点
76
先断后合的转换触点
77
中间断开的双向触点
78
先合后断的转换触点（桥接）
79
当操作器件被吸合时延时闭合的动合触点
80
有弹性返回的动合触点
81
无弹性返回的动合触点
82
有弹性返回的动断触点
83
左边弹性返回，右边无弹性返回的中间断开的双向触点
84
指示仪表的一般符号星号须用有关符号替代，如A代表电流表等
电工必不可少的线路 开关 电机 电表 电箱接线图
收集了一些电工工作中最最常用的电路接线图，包括基本配线、照明、电机、断路器、电度表等常用电器设备的电路图。我把这些电气元件的工作原理图、接线图和实物对照图放在一块，相信大家学习起来会更有效果吧，保证值得每一位电力工作者收藏的文章！
常见电路
一、日光灯类：
165
光敏电阻具有对称导电性的光电器件
166
光电二极管具有非对称导电性的光电器件
167
光电池
168
光电半导体管（示出PNP型）
169
原电池或蓄电池
170
原电池组或蓄电池组
171
“或”单元，通用符号只有一个或一个以上的输入呈现“1”状态，输出才呈现“1”状态注：如果不会引起意义混淆，“≥1”可以用“1”代替
5
100~600Hz
示例2：交流频率范围100~600Hz
6
380/220V 3N
50Hz
示例3：交流，三相带中性线， 50Hz， 380V（中性线与相线之间为220V）。3N可用3+ N代替
7
3N
50Hz/TN-S
示例4：交流，三相，50Hz，具有一个直接接地点且中性线与保护导线全部分开的系统
电动机常见启动控制回路讲解
第四页，共56页。
电器控制原理图的绘制规则（续前）
⑤ 所有电器的图形符号，都按没有通电、无外力作用下的 开闭状态绘制。（例如，继电器、接触器的触点，按吸 引线圈不通电状态画；万能转换开关按手柄处于零位时 的状态画；按钮、行程开关的触点按不受外力作用时的 状态画等）。
KT通电 常开延时闭合 KM1通电 常闭断开 绕组Y接
KM2
松开SB2,
电机仍处于Y
接起动状态。 第三十八页，共56页。
. .
SB1
KM接通电源 KM1—绕组Y连接 KM2—绕组 连接
KT 延时时间到：
SB2 FR
KM2 KM
KM1
KM
通
电
KT
KM1
通断 电电
通断 KT
电电
KT
通
电
KM2 KM2
KT 常闭触点延时断开，常开触点延时闭合:
⑥ 电气元件应按功能布置，并尽可能按水平顺序排列， 其布局顺序应该是从上到下，从左到右。电路垂直布 置时，类似项目宜横向对齐；水平布置时，类似项目 应纵向对齐。
⑦ 电气原理图中，有直接联系的交叉导线连接点，要用 黑圆点表示；无直接联系的交叉导线连接点不画黑圆 点。
第五页，共56页。
分析和设计控制电路时应注意以下几点：
即可使电动机反转。
需要用两个接触器来实现这一要求。
当正转接触器工作时，电动机正转； 当反转接触器工作时，将电动机接到电源的任
意两根联线对调一下，电动机反转。
第二十九页，共56页。
(1)正反转的控制线路： SBF和SBR决不允许同时按下， 否则造成电源两相短路。
电工实物接线图-55图
目录断路器（漏电保护）的介绍 (1)交流接触电路符号 (2)热继电器的介绍 (3)时间继电器的介绍 (4)中间继电器工作原理 (5)按钮开关结构 (6)点动控制电路图 (7)自锁控制电路图 (8)点动与长动控制电路图 (9)多地控制电路图 (10)电磁抱闸断电制动控制线路 (11)正反转控制电路图 (12)双重联锁正反转控制线路 (13)限位停车控制电路图 (14)小车自动往返控制电路图 (15)顺启顺停控制电路图 (16)正反转带点动控制电路图 (17)一台机出故障另一台机自动启动 (18)电葫芦吊机电路 (19)循环启动控制电路图 (20)单键启、停控制电路 (21)时间继电器控制正反转电路图 (22)时间继电器控制串联电阻降压启动 (23)手动星三角降压启动 (24)时间继电器控制星三角降压启动 (25)自藕变压器降压起动电路图 (26)压力罐自动上水电路图 (27)浮球开关自动上水电路图 (28)液位继电器自动上水 (29)时控开关控制交流接触器 (30)中间继电报警电路图 (31)接近开关控制中间继电器 (32)三相固态继电器控制电机运行 (33)接触器控制单相电机正反转 (34)如何选配单相电动机的电容器 (35)四个开关控制一盏灯 (36)家庭用电配电箱的接线 (37)电流互感器电流表实物接线 (38)三相四线加互感器的接线 (39)电接点压力表自动供水电路 (40)行车遥控电路图 (41)双速电机高速低速控制线路图 (42)变频器控制线路图 (43)新建工程 (44)程序上下载 (45)PLC梯形图启保停电路 (46)PLC正反转电路图 (47)PLC星三角电路图 (48)位逻辑操作 (49)计数器电路图 (50)上升沿下降沿电路 (51)增减计数器 (52)定时器类型 (53)定时器电路图 (54)高速计数 (55)常用电气符号………………………………………………………56-58电工教学（林子）微信号：w395696092断路器（漏电保护）的介绍交流接触器电路符号热继电器的介绍时间继电器的介绍中间继电器工作原理按钮开关结构点动与长动控制电路图电磁抱闸断电制动控制线路限位停车控制电路图电葫芦吊机电路循环启动控制电路图单键启、停控制电路时间继电器控制串联电阻降压启动浮球开关自动上水电路图时控开关控制交流接触器接近开关控制交流接触器接触器控制单相电机正反转如何选配单相电动机的电容器？电接点压力表自动供水电路行车遥控电路图变频器控制线路图。
电工必须掌握的、最常见电路连接实物图
常见故障及处理方法 1、按下启动按钮，接触器不工作：检查熔断器是否熔断，检查热继电器是否动作，检 查电源电压是否正常，检查按钮触点是否接触不良，检查接触器线圈是否损坏。 2、不能自锁：检查启动按钮是否有损坏，检查接触器常开辅助触点是否未闭合或被卡 住（触点损坏）。 3、不能互锁：检查启动按钮是否有损坏，检查接触器常闭辅助触点是否未断开或被卡 住（触点粘连）。 本课小结： 1、电气控制系统图的组成：原理图、元件布置图、安装接线图 2、电器控制线路的构成和基本保护 1）电流保护 2）零压（或欠压）保护 3）互锁保护 4) 零励磁保护 3、电气控制基本控制规律：
式锺床改造中采用 PLC 的软元件，合理设计了控制程序，提高了系统的可靠性。
二、影响 PLC 电气系统可靠性的主要因素
PLC 控制系统可简单划分为三部分：发讯元件（输入部分）、记忆网络（程序部分）和电气 执行元件（输出部分）。对于用继电器控制的系统，影响系统可靠性的主要因素是中间继电 器组成的记忆网络。对于 PLC 控制系统，高可靠性的 PLC 取代了中间继电器组成的记忆网络， 克服了机械动作式中间继电器可靠性不高的固有毛病，使系统可靠性大为提高。此时，与 PLC 自身的安全性与 PLC 输入、输出连接的"发讯元件"和"电气执行元件"的可靠性，己变成 影响整个电气系统可靠性的主要因素。提高"发讯元件"和"电气执行元件"可靠性的同时，也 就提高了 PLC 的安全性，通常有两种方法：一种是选用高质量的元器件；另一种是对这些故 障率较高的元器件进行状态检测和故障诊断，但都受硬件条件和经济条件的影响而限制了应
特点： 1）初看电路者比较合适； 2）绘制难度大； 3）电器施工的依据。
常见18种电动机降压启动电路图，一看就懂

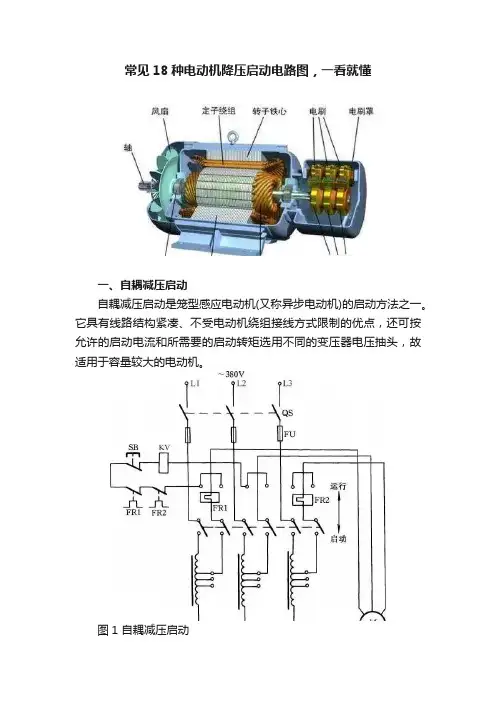

常见18种电动机降压启动电路图，一看就懂一、自耦减压启动自耦减压启动是笼型感应电动机(又称异步电动机)的启动方法之一。
