第一章电力系统概述

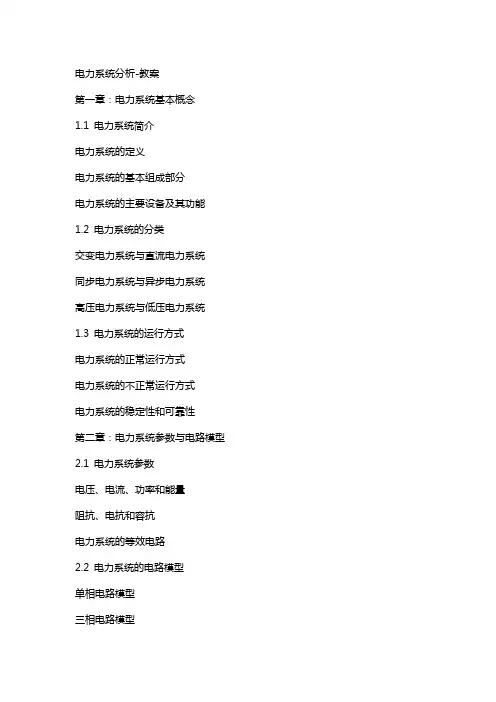

电力系统分析教案
第一章:电力系统基本概念1.1 电力系统简介电力系统的定义电力系统的基本组成部分电力系统的主要设备及其功能1.2 电力系统的分类交变电力系统与直流电力系统同步电力系统与异步电力系统高压电力系统与低压电力系统1.3 电力系统的运行方式电力系统的正常运行方式电力系统的不正常运行方式电力系统的稳定性和可靠性第二章:电力系统参数与电路模型2.1 电力系统参数电压、电流、功率和能量阻抗、电抗和容抗电力系统的等效电路2.2 电力系统的电路模型单相电路模型三相电路模型2.3 电力系统的相量图相量图的表示方法相量图的应用相量图的绘制与分析第三章:电力系统的稳定性与控制3.1 电力系统的稳定性电力系统稳定性的定义电力系统稳定性的判据电力系统稳定性的分析方法3.2 电力系统的控制电力系统控制的目标电力系统控制的方法电力系统控制的设备及其作用3.3 电力系统的保护与故障处理电力系统保护的作用与分类电力系统保护的方法与设备电力系统故障的类型与处理方法第四章:电力系统的优化与经济运行4.1 电力系统的优化电力系统优化的定义与目标电力系统优化的方法与算法电力系统优化的应用领域4.2 电力系统的经济运行电力系统经济运行的定义与目标电力系统经济运行的优化方法与算法电力系统经济运行的应用领域4.3 电力系统的节能与环保电力系统的节能措施与效果电力系统的环保措施与要求电力系统的可持续发展第五章:电力系统的负荷与短路分析5.1 电力系统的负荷电力系统负荷的分类与特性电力系统负荷的预测与计算电力系统负荷的分配与控制5.2 电力系统的短路分析短路故障的类型与特点短路分析的方法与步骤短路电流的计算与分析5.3 电力系统的保护与故障处理电力系统保护的作用与分类电力系统保护的方法与设备电力系统故障的类型与处理方法第六章:电力系统的传输与分配6.1 电力系统的传输输电线路的类型与特性输电线路的传输能力与损耗输电线路的优化设计与运行6.2 电力系统的分配配电线路的类型与特性配电线路的分配原则与方法配电线路的优化运行与维护6.3 电力系统的电压与无功控制电压控制的重要性与方法无功功率的概念与作用无功补偿设备的类型与配置第七章:电力系统的可靠性评估7.1 电力系统可靠性的指标与计算电力系统可靠性的基本指标电力系统可靠性的统计计算方法电力系统可靠性的评估模型7.2 电力系统的可靠性分析电力系统故障的类型与影响电力系统故障的传播与影响分析电力系统可靠性的优化提高措施7.3 电力系统的可靠性管理电力系统可靠性管理的重要性电力系统可靠性管理的方法与流程电力系统可靠性数据的收集与分析第八章:电力市场的运行与管理8.1 电力市场的概念与结构电力市场的定义与特点电力市场的结构与参与者电力市场的运作机制8.2 电力市场的运行与监管电力市场的运行规则与流程电力市场的监管机构与法规电力市场的竞争与公平性8.3 电力市场的交易与合同电力市场的交易类型与方式电力市场的合同管理与风险控制电力市场的信息技术支持第九章:电力系统的未来发展趋势9.1 电力系统的绿色与可持续发展清洁能源的发展与利用电力系统的绿色转型与减排电力系统的可持续发展战略9.2 电力系统的智能化与自动化智能电网的概念与架构电力系统的自动化控制技术电力系统的信息化与数字化转型9.3 电力系统的新技术与创新新能源技术的发展与应用电力系统的储能技术与需求响应电力系统的微电网与分布式能源第十章:电力系统的案例分析与实践10.1 电力系统的案例分析电力系统故障案例的分析与启示电力系统优化运行案例的分析与借鉴电力市场改革案例的分析与评价10.2 电力系统的实践操作电力系统的模拟与仿真电力系统的实验与测试电力系统的现场实习与操作培训10.3 电力系统的项目管理电力项目的基本流程与管理原则电力项目的风险评估与控制电力项目的质量管理与进度控制重点和难点解析一、电力系统的基本概念和分类:理解电力系统的定义、组成部分以及不同分类方式是理解后续内容的基础。
电力系统分析(大学电力专业期末复习资料)
3.为用户提供充足的电能。
1.2 电力系统的电压等级和负荷
一、电力系统的额定电压 电力网的额定电压:我国高压电网的额定电压等级有3kV、6 kV、10 kV、35 kV、60 kV、110 kV、220 kV、330 kV、500 kV等。 1.用电设备的额定电压:与同级电网的额定电压相同。 2.发电机的额定电压:比同级电网的额定电压高出5%, 用于补偿线路上的电压损失。
例1-1 已知下图所示系统中电网的额定电压,试确定发电机和变压 器的额定电压。
G
T1
变压~器T1的二次侧
供电距离较长,其
额定电压应10比kV线路
额定电压高10%
110kV
变T2压器T6k1V的一次绕组与 发电机直接相连,其一 次侧的额定电压应与发 电机的额定电压相同
发电机G的额定电压:UN·G=1.05×10=10.5(kV)
Wa Pmax
pdt
0
Pmax
图 年最大负荷与年最大负荷利用小时数
1.3 电力系统中性点运行方式
我国电力系统中性点有三种运行方式:
中性点不接地 中性点经消弧线圈接地 中性点直接接地
小电流接地系统 大电流接地系统
1、中性点不接地的电力系统
1.正常运行时,系统的三相电压对称,地中无电流流过, 2.当系统发生A相接地故障时 ,A相对地电压降为零,中性
点电压 U 0 U A 0 U 0 U A
UA
U A
U0
IPE
U C
U 0
U B
U C
U B
图1-8 中性点不接地系统发生A相接地故障时的电路图和相量图
《电力系统课件》课件
展望电力技术的发展方向,如可再生能源和能源存储技术。
结尾
总结
总结电力系统课件的关键内容, 强调重点和要点。
发展前景分析
分析电力系统的未来发展趋势 和前景,展望行业的新机遇。
问题讨论
引入一些问题以激发学习者的 思考和互动,促进更深入的讨 论。
第三章 电力系统的运行管理
1
电网调度与控制
探讨如何调度和控制电力系统以确保能源供应的平衡和稳定。
2
停电维护与恢复
介绍停电维护的流程和恢复电力供应的策略,以应对紧急情况。
3
电能质量控制
讨论如何确保电能质量符合相关标准,提高供电的可靠性和稳定性。
第四章 电力系统的安全与保障
安全工作的重要性
强调电力系统安全工作的重 要性,保障人身和设备的安 全。
《电力系统课件》PPT课 件
欢迎来到《电力系统课件》PPT课件!本课程将介绍电力系统的概述、基本结 构、运行管理、安全保障、发展趋势等内容。让我们一起探索电力系统的奥 秘吧!
第一章 电力系统概述
电力系统的定义
介绍电力系统的概念和定义, 帮助理解其作用和重要性。
电力系统的组成
概括电力系统由哪些部分组 成,包括发电站、输电线路 和变电站等。
安全管理制度
介绍电力系统中采取的安全 管理制度,确保操作的规范 和安全。
事故应急处理
讨论电力系统发生事故时的 应急处理措施和流程。
第五章 电力系统的发展趋势
1 智能电网
探。
2 电力市场化改革
介绍电力市场化改革的动态和前景,推动电力行业的发展和竞争。
电力系统的演化历程
回顾电力系统的发展历程, 展示其技术和规模的进步。
电力系统分析
不同电压等级的使用范围不一样:500KV、330KV、
220KV一般用于大电力系统的主干线;154、60KV 电压等级不推广;110KV既用于中、小电力系统的 主干线,也用于大电力系统的二次网络;35KV既用 于大城市或大工业企业内部网络,也广泛用于农村 网络;10KV则是最常用的低一级配电电压;只有负 荷中高压电动机的比重很大时,才考虑以6KV配电 方案,3KV仅限于工企业内部采用。 由上图可以看出来: (1)同一电压等级下,各种设备的额定电压不完全 相等; (2)各电气设备的额定电压之间有一个相互配合的 问题。
电力系统的额定电压 * 电力线路的额定电压:等于系统的额定电压; * 发电机的额定电压:比系统的额定电压高5%; * 变压器的额定电压: – 一次绕组: * 直接与发电机相连:等于发电机的额定电压; * 不直接与发电机相连:等于系统的额定电压; – 二次绕组:比系统的额定电压高10%或5%。
二、电力系统的负荷 1、电力系统的负荷 负荷电力系统的总负荷:系统中千万个用电设备消耗功率的总 和。可分为动力负荷和照明负荷。 电力系统的综合负荷:工业、农业、交通运输、市政生活等各 方面消耗的功率之和。 电力系统的供电负荷:电力系统的综合用电负荷加上电网的功 率损耗。 电力系统的发电负荷:供电负荷加上发电厂厂用电,也就是发 电机应发出的功率。 2、负荷的分类 按物理性能分:有功负荷和无功负荷 按电力生产与销售的过程分:发电负荷、供电负荷和用电负荷 按用户的性质分:工业负荷、农业负荷、交通运输负荷和人民 生活用电负荷等 按负荷对供电可靠性的要求分:一级负荷、二级负荷和三级负 荷
3.
由于多股铝线的机械性能差,往往将铝和钢组合起
来制成钢芯铝线。它是将铝线绕在单股或多股钢线 外层作主要载流部分,机械荷载由钢线和铝线共同 承担的导线。 无论单股或多股、由一种或两种金属制成的导线, 其标号后的数字总是代表主要载流部分(并非整根导 线)额定截面积的数值(mm2)。采用新标准时.则在 这一数字后再增加一个钢线部分额定截面积的数值 (mm2)。例如,按新标准。LGJ―400/50‖表示铝线 部分实际截面积为399.73mm2,额定截面积为 400mm 2;钢线部分实际截面积为51.82mm 2, 额定截面积为50mm 2。它大体相当于旧标准的 LGJQ—400
电力系统的基本概念
对于环式网: 优点:供电可靠且较双回路要经济。 缺点:运行调度复杂,且故障时电压质量差。
两端供电网: 是常见的接线方式,但必须有两个及两个以
上的独立电源。
3、选择接线方式考虑的因素:
供电可靠,有良好的电能质量和经济指标, 经过各种方案的技术、经济比较,而且也要考虑 运行调度灵活和操作安全。

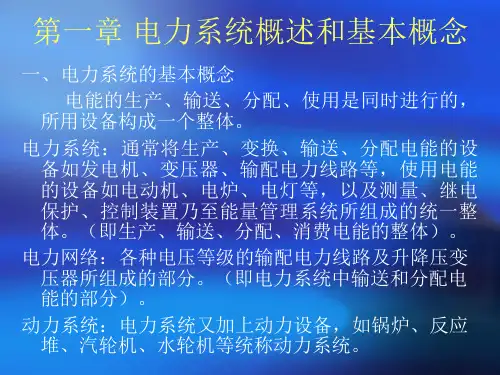

第一章 电力系统的基本概念
第一节 电力系统概述
一、电力系统的形成和发展: 从1831年法拉第发现了电磁感应定律,到1875 年巴黎北火车站发电厂的建立,电真正进入了实 用阶段。
Δ 第一次高压输电技术:
1882年 直流输电(法国)
德普勒(Marcel Depree)用装在米斯巴赫 煤矿的直流发电机功率约为3kw,以 1500~2000VDC沿57km电报线,把电能送至慕 尼黑国际博览会,供给一台电动机,使装饰喷泉 转动。
f=50HZ±0.2 U=UN±5% 波形:正弦波 3、保证系统运行的经济性
三、单一电力系统的联合
优点: 1、提高供电的可靠性; 2、合理地调配用电,降低联合系统的最大负荷,减 小系统发电设备的总装机容量; 3、合理地利用各类发电厂,提高运行的经济性 4、联合系统容量很大,个别负荷的波动对系统电能 质量影响很小
缺点: 需要投资,特别是系统间相距较远时。
第四节 电力系统的接线方式
一、几种典型接线方式的特点: 由地理接线图可见,复杂的接线可以简化分
解为几种典型的接线方式,大致可分成两大类: 无备用和有备用方式。
1、有备用接线方式:
包括单回放射式、干线式和链式网络。即:每 个负荷只能靠一条线路取得电能。见图1-16(a) (b)(c)(P21)
电力系统运行与控制
电力系统运行与控制第一章电力系统概述电力系统是指由发电厂、输电线路、变电站以及配电网络组成的电能输送和分配系统。
它承担着将发电厂产生的电能输送到用户端的重要任务。
电力系统的运行与控制是确保整个系统安全、稳定运行的关键环节。
本章将介绍电力系统的基本概念、组成以及运行特点。
1.1 电力系统的定义电力系统是指由发电、输电、变电和配电等各个环节构成的电能输送和分配系统。
它包括了发电厂、输电线路、变电站和配电系统等。
1.2 电力系统的组成电力系统包括三个主要部分:发电部分、传输部分和配电部分。
发电部分是指发电厂将各种能源转化为电能的过程;传输部分是指将发电厂产生的电能送至用户的过程;配电部分是指在用户端将电能按需分配到各个用电设备的过程。
1.3 电力系统的运行特点电力系统的运行特点主要表现在以下几个方面:(1)输电损耗较大:长距离的输电线路会导致较大的传输损耗,需要通过合理的电压等级选择和输电线路设计来降低损耗。
(2)负荷变化大:电力系统的负荷是随着用户需求而变化的,而发电和输电设备的运行是有一定的惯性和响应时间的,在负荷变化大的情况下,需要通过控制系统来平衡供需之间的关系。
(3)系统安全性要求高:电力系统的运行安全对于保障电力供应的可靠性和稳定性至关重要,因此需要制定系统安全控制策略,包括过电压和过电流保护等。
第二章电力系统运行电力系统运行是指电力系统运维人员根据实际情况对电力系统进行管理、监控和调度的过程。
它包括对发电、输电和配电等各个环节的监控和控制,以及针对各种异常情况的应对措施。
2.1 电力系统监控电力系统监控是通过监测各个环节的运行参数和状态,及时发现并解决可能导致系统故障的问题。
监控内容包括发电机组、变电站和配电设备的运行状态、电压和频率等关键参数的监测。
2.2 电力系统调度电力系统调度是指根据负荷需求、电源供应和系统运行状态等因素,合理安排发电和输电计划,并进行各个环节之间的协调和调度。
调度包括电力资源的调配、负荷的平衡、电能输送的优化等。
电力系统概述
表1-1 第三类额定电压(单位:KV)
1.电力线路的额定电压 电力线路(或电网)的额定电压等级是国家根据国民经济 发展的需要及电力工业的水平,经全面技术经济分析 后确定的。它是确定各类用电设备额定电压的基本依 据。 2.用电设备的额定电压 由于用电设备运行时,电力线路上要有负荷电流流过,因而在 电力线路上引起电压损耗,造成电力线路上各点电压 略有不同。但成批生产的用电设备,其额定电压不可 能按使用地点的实际电压来制造,而只能按线路首端 与末端的平均电压即电力线路的额定电压U来制造。 所以用电设备的额定电压规定与同级电力线路的额定 电压相同。
(3)核能发电厂:核能发电是利用原子反应堆中核 燃料(例如铀)慢慢裂变所放出的热能产生蒸汽 (代替了火力发电厂中的锅炉)驱动汽轮机再带 动发电机旋转发电。以核能发电为主的发电厂 称为核能发电厂,简称核电站。根据核反应堆的 类型,核电站可分为压水堆式、沸水堆式、气冷 堆式、重水堆式、快中子增殖堆式等。 (4)风力发电场:利用风力吹动建造在塔顶上的大 型桨叶旋转带动发电机发电称为风力发电,由数 座、十数座甚至数十座风力发电机组成的发电 场地称为风力发电场。 (5)其他还有地热发电厂、潮汐发电厂、太阳能发 电厂等。
3.电力线路 电力线路的作用是输送电能,并把发电厂、变配电所和电 能用户连接起来。 水力发电厂须建在水力资源丰富的地方,火力发电厂一般也多 建在燃料产地,即所谓的“坑口电站”,因此,发电 厂一般距电能用户均较远,所以需要多种不同电压等 级的电力线路,将发电厂生产的电能源源不断地输送 到各级电能用户。 通常把电压在35kV及以上的高压电线路称为送电线路,而 把10kV及以下的电力线路,称为配电线路。 电力线路按其传输电流的种类又分为交流线路和直流线路; 按其结构及敷设方式又可分为架空线路、电缆线路及 户内配电线路。
第一章 电力系统概述
图1-5 坝后式水电站断面图 1-上游水位;2-下游水位;3-坝;4-压力进水管;5 -检修闸门;6-闸门;7-吊车;8-水轮机蜗壳;9-水 轮机转子;10-尾水管;11-发电机;12-发电机间;13 -吊车;14-发电机电压配电装置;15-升压变压器;16 -架空线;17-避雷线
6)河床式厂房。如图1-6所示。其厂 房与拦河坝相连接,成为坝的一部分,厂 房承受水的压力,适用于水头小于50m的 水电站。 (2)引水式水电站。由引水系统将天 然河道的落差集中进行发电的水电站,称 为引水式水电站。引水式水电站适宜建在 河道多弯曲或河道坡降较陡的河段,用较 短的引水系统可集中较大的水头;也适宜 于高水头水电站,避免建设过高的挡水建 筑物。
图1-10 风力发电装置
1-风力机;2-升速齿轮箱;3-发电机;4-控制系统; 5-改变方向的驱动装置;6-底板和外罩;7-塔架; 8-控制和保护装置;9-土建基础;10-电缆;11-配电装置
(2)海洋能发电。海洋能是蕴藏在海水中的可再生能源,如潮汐能、波 浪能、海流能、海洋温差能、海洋盐差能等。潮汐能发电已实用化。潮汐发 电就是利用潮汐的位能发电,即在潮差大的海湾入口或河口筑堤构成水库, 在坝内或坝侧安装水轮发电机组,利用堤坝两侧的潮差驱动水轮发电机组发 电。可单向或双向发电。 1)单库单向式。单库单向式潮汐电站如图1-11所示。电站只建一个水 库,安装单向水轮发电机组,在落潮时发电。 2)单库双向式。单库双向式潮汐电站如图1-12所示。电站也只建一个 水库,安装双向水轮发电机组,在涨落潮时均发电。 3)双库(高低库)式。建两个毗连的水库,水轮发电机组安装在两水库 之间的隔坝内。
图1-1 凝汽式火电厂生产过程的示意图 1-煤场;2-碎煤机;3-原煤仓;4-磨煤机;5-煤粉仓; 6-给粉机;7-喷燃器;8-炉膛;9-锅炉;10-省煤 器;11-空气预热器;12-引风机;13-送风机;14- 汽轮机;15-发电机; 16-凝汽器;17-抽气器; 18- 循环水泵;19-凝结水泵; 20-除氧器;21-给水泵; 22-加热器;23-水处理设备;24-升压变压器
第一章-电力系统基本概念PPT优秀课件
➢1-1 电力系统概述 ➢1-2 电力系统的特点和运行要求 ➢1-3 电力系统的接线方式和电压等级 ➢1-4 三相电力系统的中性点运行方式
第一章 电力系统的基本概念
需
1o 电力系统的组成?
掌
2o 电力系统的特点?
握 的
3o 系统电压等级?
问
4o 各设备额定电压?
题
5o 中性点运行方式?
500kV • 目前国际上实际投运的最高电压等级750kV(加、美、
俄、巴西、南非等国) • 我国晋东南—南阳—荆门特高压交流试验示范工程,
世界上第一条投入商业化运行的1000千伏输电线路
(3)直流输电、紧凑型输电和灵活交流输电
• 直流输电在远距离输电中具有优越性,我国已有 多条±800kV输电线路。
• 电压愈来愈高、容量和规模愈来愈大的区域性、地区性、 全国性甚至跨国性的电力系统
高压?
(2)特高压(1000kV以上)输电的出现与展望
• 习惯上,1~100kV为高压, 100~1000kV为超高压, 1000kV以上为特高压。
• 20世纪60年代国际上开始特高压输电的研究 • 1985年苏联1228km的1150kV,但至今运行于500kV • 20世纪90年代日本300km的1000kV,但至今运行于
对应于一定的输送功率和输送距离应有一最合理的线 路电压。但从设备制造角度和电力工业发展,国家 标准规定标准电压等级
➢ 所谓额定电压,就是发电机、变压器和电气设 备等在正常运行时具有最大经济效益时的电压。
➢ 国家规定了标准电压等级系列,
– 有利于电器制造业的生产标准化和系列化 – 有利于设计的标准化和选型 – 有利于电器的互相连接和更换 – 有利于备件的生产和维修等
水电站电气设备课件
第三节 电能的质量标准
第二节 电力系统联网运行的优越性
❖ 2.减少系统中总备用容量的比重。 ❖ 为避免系统中某一台发电机故障退出运行而
使一些用户停电,一般都使用装机容量大于 最大用电负荷,即留有备用容量。由于备用 容量是可以在整个系统中互相通用的,因此 电力系统中总容量越大,备用容量的比重就 可以减少。
第二节 电力系统联网运行的优越性
的位能和动能转换成电能的场所。
❖ 根据取水的方式不同,又可以分为:
❖ a.堤坝式:一般河流水位的落差沿河流是分散的,为 提高落差就需要在河流的上游修建拦河坝,将水积 蓄、提高水头,进行发电。
❖ 通常这类水电站又细分为坝后式和河床式两种。
坝后式水电站:发电机厂房建在坝后,全部水头的压力由坝体 承受,水库的水由压力水管引入厂房,推动水轮发电机发电。
❖ 火电厂投资相对少,建设工期相对短,但原 料储量不如水电丰富,而且有污染。
❖ 火电机组不如水电机组启停迅速,所以火电 大多承担基荷,而水电即可承担基荷(丰水 期),也可承担腰荷,以及调峰、调频、调 相和各种备用任务。
d.核电厂
核电厂发电的原理与火电厂相似,都要有一个热源,将
水加热成蒸汽,进而推动汽轮机旋转并带动发电机转动而发 出电能。不同的是核电厂所用的热源不是煤或石油,它的热 源是原子核的裂变能。
输电网和配电网两部分。
❖ 输电网一般是由220KV及以上电压等级的输电线路 和与之相连的变电站组成,是电力系统的主干部分, 它的作用是将电能输送到距离较远的各地区配电网 或直接送给大型工厂企业。目前,我国的几大电网 已经初步建成了以500KV超高压输电线路为骨干的 主网架。
电力系统概述PPT(共37页)
最经济的条件下运行。 ❖ 在减少备用机组的情况下,能增加对用户供电的可
靠性。
第一节 电力系统
❖ 高压送电的优点 ❖ 增大送电容量和距离。 ❖ 节约有色金属,降低线路造价。 ❖ 减少电压损耗,提高电压的稳定性。
第二节 电力系统的电压
第一节 电力系统 ❖ 配线装置
500kV硬母
110kV软母线
第一节 电力系统
❖ 变电所
110kV一般变电站
500kV枢纽变电站
220kV重要变电站
箱
式
No
变 电
所
第一节 电力系统
❖ 组成电力系统的目的 ❖ 不受地方负荷限制,可以增大单位机组的容量,大
容量机组的效率较高。 ❖ 充分利用地方资源,减少运输工作量,降低电能成
第一节 电力系统
➢ 按利用程度:常规能源和新能源 常规能源:被广泛应用的能源。煤炭、石油、天然 气、水能等。 新能源:古老的能源,利用先进的方法加以广泛利 用。太阳能、风能、海洋能、地热、氢能、生物物 质能等。
➢ 按能否再生:可再生能源和非再生能源 可再生能源:自然界当中可以不断再生的能源。水 能、风能、太阳能、海洋能等。 非再生能源:经过几亿年形成、短期内无法补充的 能源。煤炭、石油、天然气、核燃料等。
第一节 电力系统
3、能源的含义和分类
❖ 能源的含义 能量的来源或源泉,即指人类取得能量的来源。
❖ 能源分类 ❖ 按获得方法:一次能源和二次能源
一次能源:直接取自自然界。原煤、原油、天然气、 太阳能、水能、风能、地热、核能等。 二次能源:由一次能源经过加工转换的能源产品。 电能、蒸汽、煤气、汽油一节 ❖ 第二节 ❖ 第三节 ❖ 第四节 ❖ 第五节
发电厂电气部分第三版习题参考答案
第一章电力系统概述1.何谓电力系统、动力系统及电力网答:电力系统是指由发电机、输配电线路、变配电所以及各种用户用电设备连接起来所构成的有机整体。
动力系统由电力系统再加上发电厂的动力局部〔火电厂的锅炉、汽轮机、热力管网等;水电厂的水库、水轮机、压力管道等〕构成。
电力网指在电力系统中,由各种不同电压等级的电力线路与变配电所构成的网络,简称电网。
2.联合成电力系统并不断扩大有什么优越性答:联合成电力系统并不断扩大的优越性有:〔1〕提高供电的可靠性;〔2〕减少系统中总备用容量的比重;〔3〕减少总用电负荷的峰值;〔4〕可以安装高效率的大容量机组;〔5〕可以水火互济节约能源改善电网调节性能;〔6〕可以提高电能质量。
3.何谓电力系统额定电压我国电网与用电设备的额定电压有哪些等级答:额定电压指某一受电器〔电动机、电灯等〕、发电机与变压器等在正常运行时具有最大经济效益的电压。
我国电网与用电设备的额定电压等级有220V、380V、3、6 、10 、35 、60 、110 、154 、220 、330 、500 、750 、1000 。
4.电能的质量指标有哪几项简要说明其内容。
答:电能的质量指标主要是频率、电压与波形三项。
〔1〕频率:对大型电力系统,频率的允许范围为50±0.2,对中小电力系统,频率的允许范围是50±0.5。
〔2〕我国规定用户处的电压容许变化范围是:1〕由35及以上电压供电的用户:±5%;2〕由10及以下电压供电的高压用户与低压电力用户:±7%;3〕低压照明用户:-10%~+5%。
〔3〕波形:电力系统供电电压或电流的标准波形是正弦波。
5.电力系统中性点有哪几种运行方式各有什么优缺点我国大体上用怎样的电压等级范围答:〔1〕电力系统中性点运行方式电力系统中性点运行方式有中性点不接地、直接接地、经电阻接地与经消弧线圈接地运行方式。
其中经电阻接地又分经高电阻接地、经中电阻接地与经低电阻接地三种。
电 力 系 统第1章电力系统的基本概念
离列于表1.4中,与220 kV以上电压级相适应的输送功率和输送距离则示于
图1.11。 1.3.3电力系统中性点的运行方式
电力系统的中性点是指系统中星形联结的变压器或发电机的中性点。中性点
的运行方式即指中性点的接地方式,这是与电压等级、绝缘水平、通讯干扰 、接地保护方式、系统结线等多方面相关的复杂问题。
线路、交直流输电系统、交流紧凑型输电线路等输电方式,以及提高输送能
32
力等方面的问题。
5)配电技术主要涉及电能安全技术、电能保质技术、需求预测管理技术等 方面的问题。
6)电力系统运行主要涉及稳态运行分析,暂态过程分析,安全性分析,运
行方式优化等方面的问题。 7)电力系统保护主要涉及故障分析,元件保护、线路保护、系统性故障保
柔性交流输电系统(Flexible AC Transmission System)是在1986年由美 国N.G.Hingorani创建的一种崭新的输电技术
34
图1.14 能量管理系统的功能
35
图1.15 全局能量管理系统示意图
36
FACTS技术是综合电力电子技术、微处理和微电子技术、通信技术和控制技 术而形成的用于控制交流输电的新技术。 FACTS技术包含系统应用技术及其控制器技术。 配电综合自动化(DOA)技术 配电综合自动化(Distribution Overall Automatic)技术是在传统的配电 自动化(DA)的基础上,利用计算机技术、通信技术、数字信号处理技术, 将原来单个自动化装置(量测、监视、保护、控制等)经过设备微机化、性 能软件化、信号数字化、功能集成化、通信局域网化或光缆化(甚至应用通 信卫星)等高新技术改造而成具有综合功能、性能更先进的自动监测控制技 术。
7
电力系统概述
第一节 电力系统与供电系统
一、电力系统的构成 由发电厂的发电机、升压及降压 变电设备、电力网及电能用户(用 电设备)组成的系统统称为电力系 统。
1
2
1.发电厂
( 1 )功能:发电厂是生产电能的 场所。把自然界中的一次能源转换为 用户可以直接使用的二次能源——电 能。 ( 2 )种类:火力发电厂、水利发 电厂、核能发电厂、潮汐发电、地热 发电、太阳能发电、风力发电等。 (3)发电设备:发电机。
4.改善方法
(1)正确设计配电系统的运行方式, 减少电网或变压器电压降。在条件许可时, 对大型企业可采取高压线路深入负载中心 及降压变电所分散设置;在技术经济合理 的条件下,采用多回路并联供电;使用灵 活的联络系统,使系统在不同的运行方式 下,做到合理供电;必要时对户外照明及 事故照明设置专用小型变压器。 (2)按照允许电压降来选择导线截面, 是减少电压降、调节电压的有效措施之一。 例如用电缆代替导线、用低电压母线槽、 用大截面的导线代替小截面导线等方法。 58
正弦波形畸变率 (2)电压、电流总谐波畸变率
Un 2 THDu ( ) 100% n2 U 1
U
n2
2 n
U1
2 I n n2
100%
I1 式中 U n 、 I n ——n次谐波电压、电流的方均根值,kV、A; I 1 ——基波电压(50Hz)、电流的方均根值, U1 、 kV、A。
65
In 2 THDi ( ) 100% n2 I1
100%
(3)谐波电压的总平均畸变系数
式中
1 t
t t
U(t)dt
t n 2 2 n
第1章 电力系统概论
3)波形 波形的质量是以正弦电压波形畸变率来衡量的。 2、频率:频率的质量是以频率偏差来衡量。 3、供电的可靠性:供电可靠性是以对用户停电的时间 及次数来衡量。它常用供电可靠率表示,即实际供电 时间与统计期全部时间的比值的百分数表示,
第五节 电力负荷
一、按对供电可靠性要求的负荷分类 我国将电力负荷按其对供电可靠性的要求及中断供电 在政治上、经济上造成的损失或影响的程度划分为三 级。
二、按工作制的负荷分类
电力负荷按其工作制可分为三类。 1.连续工作制负荷 连续工作制负荷是指长时间连续工作的用电设备,其特 点是负荷比较稳定,连续工作发热使其达到热平衡状态, 其温度达到稳定温度,用电设备大都属于这类设备。如 泵类、通风机、压缩机、电炉、运输设备、照明设备等。 2.短时工作制负荷 短时工作制负荷是指工作时间短、停歇时间长的用电设 备。其运行特点为工作时其温度达不到稳定温度,停歇 时其温度降到环境温度,此负荷在用电设备中所占比例 很小。如机床的横梁升降、刀架快速移动电动机、闸门 电动机等。
第二节
电力系统额定电压
1、电网(线路)额定电压 UN
低压 380V,660V 高压 (3),6,10,35,(66),110,220,(330), 500kV
2、用电设备的额定电压,等于同级电网的额定电 压 3、发电机的额定电压:UN· GG=1.05UN
注:用电设备偏移± 5%,线路允许电压降10%
配电线路:分6-10KV厂内高压配电线路和380/220V 厂内低压配电线路。
车间变电所(建筑物变电所):6-10KV降到 380/220V
3. 供配电的要求和课程任务 供配电的基本要求是: (1)安全 (2)可靠 (3)优质
(4)经济
本课程的任务: 讲述供配电系统电能供应和分配的基本知识和 理论,使学生掌握供配电系统的设计和计算方法, 管理和运行技能,为学生今后从事供配电技术工作 奠定基础。
电力系统运行技术手册
电力系统运行技术手册第一章电力系统概述1.1 电力系统的定义与特点电力系统是由发电厂、输电网、变电站和用户组成的,用于实现电能的生产、传输和使用的系统。
其特点包括电能的高效传输、供电稳定性要求高和系统安全性强等。
1.2 电力系统的组成1.2.1 发电厂:包括火力发电厂、水力发电厂、核电站等,用于将能源转化为电能。
1.2.2 输电网:由高压输电线路、变电站和配电网组成,用于将发电厂产生的电能输送至用户。
1.2.3 变电站:用于电能的变压、变频和系统的保护控制。
1.2.4 用户:包括工业企业、商业建筑和居民等,用电于生产和生活。
第二章电力系统运行基本原理2.1 输电线路的选择与规划2.1.1 输电线路类型:根据输电距离和输电功率大小,选择直流或交流输电线路。
2.1.2 输电线路规划:考虑到电力系统的安全性、供电质量和经济性等因素,进行输电线路的规划和布置。
2.2 电能传输与供电质量控制2.2.1 电能传输:介绍电能长距离传输的方法,包括特高压直流输电和交流输电的技术特点和应用。
2.2.2 供电质量控制:分析电能传输中可能遇到的问题,如电压波动、频率偏差和谐波等,介绍相应的技术措施和设备。
2.3 电力系统的稳定运行2.3.1 功率平衡与频率控制:解释功率平衡的概念,讨论频率对电力系统运行的影响,介绍频率控制的方法。
2.3.2 电压控制与调节:介绍电压控制的原理和方法,以及通过无功补偿和电压调节装置来维持电压稳定的措施。
第三章电力系统的安全保护3.1 过电压与过电流保护3.1.1 过电压保护:介绍过电压产生的原因和影响,分析过电压保护的原理和常用的保护装置。
3.1.2 过电流保护:解释过电流的形成机制,介绍过电流保护的原理和各种保护装置的应用场景。
3.2 短路保护与接地保护3.2.1 短路保护:分析短路的原因和危害,介绍短路保护的原理和不同电力设备的保护方法。
3.2.2 接地保护:解释接地的作用和分类,介绍接地保护的原理和接地故障的检测与处理方法。
