综合布线网线度的计算公式

[精品文档]综合布线网线长度的计算公式

综合布线网线长度的计算公式1、根据图纸或现场勘测结果，确定线缆实际走线路由。

最好是现勘测能准一点2、根据线缆实际走线路由计算点位最大长度和最小长度。

3、线缆平均长度计算公式：（最大长度+最小长度）/2*1.1+61.1为余量系目前，局域网中常用到的双绞线一般都是非屏蔽的5类4对（即8根导线）的电缆线。

这些双绞线的传输速率都能达到100Mbps。

市场上出售的3类双绞线外层保护胶皮薄，胶皮上标注“CAT3”字样，外包装纸箱上标注有“3类”字样，售价较低；5类双绞线外层保护胶皮厚，胶皮上标注“CAT5”字样，外包装纸箱上标注有“5类”字样，售价较高。

购买时切勿图便宜而购买劣质5类双绞线，这些产品往往只能作为3类双绞线使用。

超5类双绞线属非屏蔽双绞线。

与普通5类双绞线比较，超5类双绞线在传送信号时衰减更小，抗干扰能力更强。

在100M网络中，用户设备的受干扰程度只有普通5类线的1/4，是为网络应用提供的理想解决方案。

"超五类"指的是超五类非屏蔽双绞线(UTP—UnshieldedTwistedPair)非屏蔽双绞线电缆是由多对双绞线和一个塑料外皮构成。

五类是指国际电气工业协会为双绞线电缆定义的五种不同的质量级别。

超五类非屏蔽双绞线是在对现有五类屏蔽双绞线的部分性能加以改善后出现的电缆，不少性能参数，如近端串扰、衰减串扰比，回波损耗等都有所提高，但其传输带宽仍为100MHz。

超五类双绞线也是采用4个绕对和1条抗拉线，线对的颜色与五类双绞线完全相同，分别为白橙、橙、白绿、绿、白蓝、蓝、白棕和棕。

裸铜线径为0.51mm（线规为24AWG），绝缘线径为0.92mm，UTP电缆直径为5mm。

超五类双绞线通常只被应用于100Mb/s快速以太网，实现桌面交换机到计算机的连接。

如果想以后将网络升级为千兆以太网，那么不妨在水平布线中采用超五类非屏蔽双绞线。

超五类非屏蔽双绞线也能提供高达1000Mb/s的传输带宽，但是往往需要借助于价格高昂的特殊设备的支持。

综合布线计算

综合布线计算一、综合布线常用预算公式RJ-45头的需求量：m=n*4+n*4*15% m:表示RJ-45接头的总需求量 n:表示信息点的总量n*4*15%:表示留有的富余信息模块的需求量：m=n+n*3% m：表示信息模块的总需求量 n:表示信息点的总量 n*3%：表示富余量每层楼用线量：C=[0.55*(L+S)+6]*n L:本楼层离管理间最远的信息点距离S：本楼层离管理间最近的信息点距离n:本楼层的信息点总数 0.55：备用系数 6：端接容差在选择线槽时,线槽的截面积=水平线缆面积×31、最长的线距+最短的线距)/2=平均值(平均值+5米)X点数=总长度总长度/305(标准每箱米数)+2箱=总箱数（+的数量也可自己定,第一次的话,宁可多备点,不要事后）2、每个服务需一条4对非屏蔽双绞线电缆或2芯（62.5/125微米多模）光缆；每个通讯间中水平电缆的总数量＝（由通讯间提供服务的工作区的数量）＊（每一工作区提供的服务的数量）工作区水平布线计算： A：最近信息点距离； B：最远信息点距离；C：每层工作区信息点数量每层所需电缆长度＝（A＋B）/2＊1.1＊C总共所需电缆箱数＝各层电缆长总和/305米/箱（电子工业出版社综合布线系统工程设计）3、C=[0。

55（F+N）+6]Xn(m) C每个楼层的用线量F为最远信息插座离配线间的距离N为最近的信息插座离配线间的距离 n为每层信息插座的数量简单公式：1.(最长线距+最短的线距)/2*1.1= 平均线长平均线长*信息点=需要的线缆总数线缆总数/305=需要多少箱线2. 线数：（最长+最短）/2x1.1+2x楼高箱数：线数x信息点数/3053. （最远距离 + 最近距离）/ 2 *1.1 + 层高）* 节点数）/ 305 = 线缆箱数。

其中：1.1系数是损耗；层高是楼层高度，如果水平线槽走天花板，则必须计算；如果是架空地板可以不计；305是1000英尺换算。

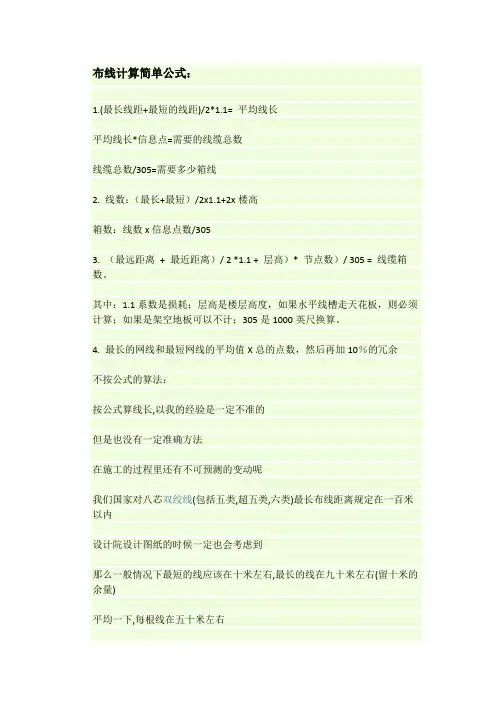

布线计算简单公式

布线计算简单公式：
1.(最长线距+最短的线距)/2*1.1= 平均线长
平均线长*信息点=需要的线缆总数
线缆总数/305=需要多少箱线
2. 线数：（最长+最短）/2x1.1+2x楼高
箱数：线数x信息点数/305
3. （最远距离+ 最近距离）/ 2 *1.1 + 层高）* 节点数）/ 305 = 线缆箱数。

其中：1.1系数是损耗；层高是楼层高度，如果水平线槽走天花板，则必须计算；如果是架空地板可以不计；305是1000英尺换算。

4. 最长的网线和最短网线的平均值X总的点数，然后再加10％的冗余
不按公式的算法：
按公式算线长,以我的经验是一定不准的
但是也没有一定准确方法
在施工的过程里还有不可预测的变动呢
我们国家对八芯双绞线(包括五类,超五类,六类)最长布线距离规定在一百米以内
设计院设计图纸的时候一定也会考虑到
那么一般情况下最短的线应该在十米左右,最长的线在九十米左右(留十米的余量)
平均一下,每根线在五十米左右
如果穿越楼层的话,每根再加个楼层高度就可以了
误差不会太大
最关键还是要看现场情况,以及要熟练看懂图纸,这个是要时间和磨练的
因此，每层楼用线量C=[0.55(60+10)+6]×20=890m，而整座楼共6层，因此整座楼的用线量为S=890×6=5340m。

不知看到这，楼主是否清楚，用线的长度与线槽的长度都可以依据可以算出。

综合布线线量计算公式

综合布线线缆量一般的计算方法：整幢楼的用线量=刀NC
N :楼层数
C:每层楼用线量：C=[0.55*（L+S）+6]* n 。

L :本楼层离水平间最远的信息点距离。

S:本楼层离水平间最近的信息点距离。

n：本楼层的信息插座总数
0.55:备用系数。

6:端接容差。

水平线缆长度计算公式: c=[0.55（f+n）+6]*n（m）
式中：C—每个楼层的用线量
f—最远的信息插座（io ）离配线间的距离n—
最近的信息插座（io ）离配线间的距离n —为
每层楼的信息插座（io）的数量（f+n）也可称
为平均距离
平均线缆长度：I =（l（min）+l（max））* 2 x 1.1 +2倍楼高
每箱线敷设的根数：n= 305米十I （取整）
所需线缆箱数：m =信息点数十n （取
整）
需要多少箱线：C-305=箱数
还有这种计算方法，我也只是看到过，并没有用过。

其实计算方法都是大同小异，都是先计算出平均距离，然后计算出总量，在核算要多少箱，记住计算平均距离的时候是以每个配线点为范围的，就是说这里所说的平均距离是一个配线间所管理的信息点的平均距离。

网络综合布线垂直干缆用量垂直主干线缆的计算方法：
垂直线缆长度（单位：米）=（距MDF层数x层高+电缆井至MDF距离+端接容限）x （每层需要根数）。

综合布线网线度的计算公式

计算需要多少线的公式一、最长的线距+最短的线距)/2=平均值(平均值+5米)X点数=总长度总长度/305(标准每箱米数)+2箱=总箱数二、每一个效劳需一条4对非屏蔽双绞线电缆或2芯（125微米多模）光缆；每一个通信间中水平电缆的总数量＝（由通信间提供效劳的工作区的数量）＊（每一工作区提供的效劳的数量）工作区水平布线计算：A：最近信息点距离B：最远信息点距离；C：每层工作区信息点数量每层所需电缆长度＝（A＋B）/2＊＊C总共所需电缆箱数＝各层电缆长总和/305米/箱（电子工业出版社综合布线系统工程设计）3、C=[0。

55（F+N）+6]Xn(m)C每一个楼层的用线量F为最远信息插座离配线间的距离N为最近的信息插座离配线间的距离n为每层信息插座的数量简单公式：1.(最长线距+最短的线距)/2*= 平均线长平均线长*信息点=需要的线缆总数线缆总数/305=需要多少箱线2. 线数：（最长+最短）/+2x楼高箱数：线数x信息点数/3053. （最远距离 + 最近距离）/ 2 * + 层高）* 节点数）/ 305 = 线缆箱数其中：系数是损耗；层高是楼层高度，若是水平线槽走天花板，那么必需计算；若是是架空地板能够不计；305是1000英尺换算。

4. 最长的网线和最短网线的平均值X总的点数，然后再加10％的冗余不按公式的算法：按公式算线长,以我的体会是必然不准的可是也没有必然准确方式在施工的进程里还有不可预测的变更呢咱们国家对八芯双绞线(包括五类,超五类,六类)最长布线距离规定在一百米之内设计院设计图纸的时候必然也会考虑到那么一样情形下最短的线应该在十米左右,最长的线在九十米左右(留十米的余量)平均一下,每根线在五十米左右若是穿越楼层的话,每根再加个楼层高度就能够够了误差可不能太大最关键仍是要看现场情形,和要熟练看懂图纸,那个是要时刻和考验的RJ-45头的需求量：m=n*4+n*4*15%m:表示RJ-45接头的总需求量n:表示信息点的总量n*4*15%:表示留有的丰裕信息模块的需求量：m=n+n*3%m：表示信息模块的总需求量n:表示信息点的总量n*3%：表示丰裕量每层楼用线量：C=[*(L+S)+6]*nL:本楼层离治理间最远的信息点距离S：本楼层离治理间最近的信息点距离n:本楼层的信息点总数：备用系数6：端接容差在选择线槽时,线槽的截面积=水平线缆面积×3。

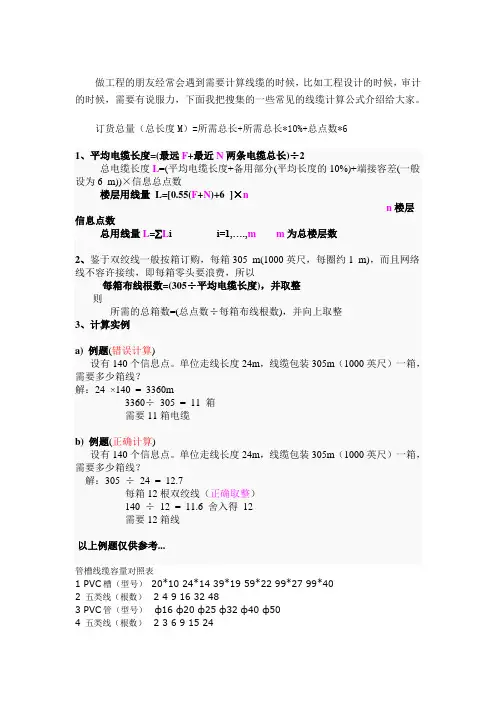

综合布线线材计算公式

做工程的朋友经常会遇到需要计算线缆的时候，比如工程设计的时候，审计的时候，需要有说服力，下面我把搜集的一些常见的线缆计算公式介绍给大家。

订货总量（总长度M）=所需总长+所需总长*10%+总点数*61、平均电缆长度=(最远F+最近N两条电缆总长)÷2总电缆长度L=(平均电缆长度+备用部分(平均长度的10%)+端接容差(一般设为6 m))×信息总点数楼层用线量L=[0.55(F+N)+6 ]×nn楼层信息点数总用线量L= L i i=1,….,m m为总楼层数2、鉴于双绞线一般按箱订购，每箱305 m(1000英尺，每圈约1 m)，而且网络线不容许接续，即每箱零头要浪费，所以每箱布线根数=(305÷平均电缆长度)，并取整则所需的总箱数=(总点数÷每箱布线根数)，并向上取整3、计算实例a) 例题(错误计算)设有140个信息点。

单位走线长度24m，线缆包装305m（1000英尺）一箱，需要多少箱线？解：24 ×140 = 3360m3360÷305 = 11 箱需要11箱电缆b) 例题(正确计算)设有140个信息点。

单位走线长度24m，线缆包装305m（1000英尺）一箱，需要多少箱线？解：305 ÷24 = 12.7每箱12根双绞线（正确取整）140 ÷12 = 11.6 舍入得12需要12箱线以上例题仅供参考...管槽线缆容量对照表1 PVC槽（型号）20*10 24*14 39*19 59*22 99*27 99*402 五类线（根数） 2 4 9 16 32 483 PVC管（型号）ф16 ф20 ф25 ф32 ф40 ф504 五类线（根数） 2 3 6 9 15 245 度锌线槽（型号）25*25 25*50 25*75 50*50 50*100 100*1006 五类线（根数）7 15 22 30 60 120容量公式：管槽容量=INT（管槽面积*K）对CAT5 UTP来说K=0.012例如：100*100的桥架算法：100*100*0.012结果：120根另一种算法100*100*0.4/28.6＝139根，100*100为桥架的尺寸，0.4是因为桥架线缆敷设时的容量，28.6为线缆的横切面积注：规范要求弱电的槽满率是40%,强电的槽满率是50%综合布线网线长度的计算公式1、根据图纸或现场勘测结果，确定线缆实际走线路由。

综合布线用量计算公式

.一、确立电缆的长度要计算整座楼宇的水平布线用线量和光纤用量，第一要计算出每个楼层的用线量，而后对各楼层用线量进行汇总即可。

每个楼层用线量的计算公式以下：此中，1、L为均匀每个信息点用线量，LMAX为最远的信息插座离楼层管理间的距离，LMIN 为近来的信息插座离楼层管理间的距离，6为端对容差(主要考虑到施工时线缆的消耗、线缆布设长度偏差等要素)，此中10%为备用余量。

2、H为总用光纤长度，C为楼层高度，N为楼层，12为端对容差(主要考虑施工光纤溶接和走线长度，因两头都需要熔接即为12+12)。

3、n为一箱网线可部署的信息点数目，305m为均匀每箱电缆的长度。

..二、应用示例大楼共5层，层高米，楼长40米，楼宽30米，每层信息点数为60个，弱电井设于楼的一角，配线间与弱电井在同一角，为10平方米小房间,水平电缆最长Lmax=60米，最短Lmin=15米。

估量出整座楼宇的用线量。

1、每个信息点均匀长度：L=×(LMAX+LMIN(最小))/2+6=×(60+15)/2+6=米2、室内光缆长度：H=×(1+2+3+4)+4×(12+12)=131米3、n=305/=取N=6(即一箱网线能够布6个信息点)全部信息点需要电缆数据用缆=数据点总数目/n=5x60/6=50(箱)综合布线线缆计量单位长度：本工程使用线缆箱数：数据用缆A=50箱..(注意：在计算工程中所需线缆的箱数时，由于网络线不允许接续，即每箱零头要浪费，因此切不行用：本工程使用线缆箱数=L×信息点数目/305).。

综合布线用量计算公式

一、确定电缆的长度要计算整座楼宇的水平布线用线量和光纤用量，首先要计算出每个楼层的用线量，然后对各楼层用线量进行汇总即可。

每个楼层用线量的计算公式如下：其中，1、L为平均每个信息点用线量，LMAX为最远的信息插座离楼层管理间的距离，LMIN 为最近的信息插座离楼层管理间的距离，6为端对容差(主要考虑到施工时线缆的损耗、线缆布设长度误差等因素)，其中10%为备用余量。

2、H为总用光纤长度，C为楼层高度，N为楼层，12为端对容差(主要考虑施工光纤溶接和走线长度，因两端都需要熔接即为12+12)。

3、n为一箱网线可布置的信息点数量，305m为平均每箱电缆的长度。

二、应用示例大楼共5层，层高3.5米，楼长40米，楼宽30米，每层信息点数为60个，弱电井设于楼的一角，配线间与弱电井在同一角，为10平方米小房间,水平电缆最长Lmax=60米，最短Lmin=15米。

估算出整座楼宇的用线量。

1、每个信息点平均长度：L = 1.1 ×(LMAX+LMIN(最小)) / 2 + 6 = 1.1 ×(60+15)/ 2 + 6 = 47.25米2、室内光缆长度：H = 3.5 ×(1+2+3+4) + 4 ×(12+12) = 131米3、n = 305 / 47.25 = 6.45 取N = 6(即一箱网线可以布6个信息点)所有信息点需要电缆数据用缆= 数据点总数量/ n = 5 x 60 / 6 = 50(箱)综合布线线缆计量单位长度：本工程使用线缆箱数：数据用缆A=50箱(注意：在计算工程中所需线缆的箱数时，因为网络线不容许接续，即每箱零头要浪费，所以切不可用：本工程使用线缆箱数= L ×信息点数量/ 305)。

综合布线常用公式及布线用量计算方式

综合布线常用公式及布线用量计算方式综合布线常用公式：1、RJ-45头的需求量：m=n*4+n*4*15%•m：表示RJ-45接头的总需求量•n：表示信息点的总量•n*4*15%:表示留有的富余2、信息模块的需求量：m=n+n*3%•m：表示信息模块的总需求量•n:表示信息点的总量•n*3%：表示富余量3、每层楼用线量：C=[0.55*(L+S)+6]*n•L:本楼层离管理间最远的信息点距离•S：本楼层离管理间最近的信息点距离•n:本楼层的信息点总数•0.55：备用系数•6：端接容差4、在选择线槽时,线槽的截面积=水平线缆面积×35、工作区水平布线计算：A：最近信息点距离;B：最远信息点距离;C：每层工作区信息点数量每层所需电缆长度=(A+B)/2*1.1*C总共所需电缆箱数=各层电缆长总和/305米/箱6、每个楼层的用线量C=[0.55(F+N)+6]Xn(m)•C：每个楼层的用线量•F为最远信息插座离配线间的距离•N为最近的信息插座离配线间的距离•n为每层信息插座的数量如何快速准确的计算综合布线用线量1、确定线缆的类型要根据综合布线系统所包含的应用系统来确定线缆的类型。

对于计算机网络和电话语音系统可以优先选择4对双绞线电缆，对于屏蔽要求较高的场合，可选择4对屏蔽双绞线；对于屏蔽要求不高的场合应尽量选择4对非屏蔽双绞线电缆。

对于有线电视系统，应选择75Ω的同轴电缆。

对于要求传输速高或保密性高的场合，应选择光缆作为水平布线线缆。

2、确定电缆的长度要计算整座楼宇的水平布线用线量，首先要计算出每个楼层的用线量，然后对各楼层用线量进行汇总即可。

每个楼层用线量的计算公式如下：C=[0.55(F+N)+6]×M其中，C为每个楼层用线量；F为最远的信息插座离楼层管理间的距离；N为最近的信息插座离楼层管理间的距离；M为每层楼的信息插座的数量；6为端对容差（主要考虑到施工时线缆的损耗、线缆布设长度误差等因素）；整座楼的用线量：S=ΣMC ，M为楼层数，C为每个楼层用线量。

综合布线常用计算公式

综合布线常用计算公式综合布线是指基于计算机和通信设备进行信息传输的网络布线系统，包括电缆、传输设备和配线设备等。

在进行综合布线的设计和规划时，需要考虑传输媒介、传输距离、传输速率、网络容量等因素。

下面是一些综合布线常用的计算公式。

1.传输距离计算：在综合布线系统中，需要计算各种传输媒介的传输距离，以确定信号是否能够正常传输。

1.1电缆传输距离计算：电缆传输距离取决于电缆类型和传输速率。

常见的计算公式如下：传输距离=(速率×系统容差)/[(延迟值/长度)+驱动器和接收器的延迟]其中，速率为设备传输速率，系统容差为一个经验修正系数（通常取0.8到0.9之间），延迟值为电缆的延迟时间，长度为电缆的总长度，驱动器和接收器的延迟为设备的延迟时间。

1.2光纤传输距离计算：光纤传输距离取决于光纤类型、传输速率以及使用的光模块的类型。

常见的计算公式如下：传输距离=光纤损耗预算-光模块损耗光纤损耗预算为根据光纤类型和传输速率计算得出的最大允许损耗值，光模块损耗为光纤模块的传输损耗。

2.传输速率计算：传输速率是指数据在综合布线系统中传输的速度，常用的单位为bps （位/秒）。

需要根据网络需求和设备要求来计算传输速率。

传输速率=信号速率×信号传输位数信号速率为数据信号传输的速率，一般由设备决定，单位为Hz（赫兹）；信号传输位数为每个数据信号需要传输的位数。

3.网络容量计算：网络容量是指综合布线系统能够承载的最大数据量，通常以带宽衡量。

需要通过计算每个设备的带宽需求来确定网络容量。

网络容量=Σ设备带宽需求其中，Σ为求和符号，设备带宽需求为每个设备在网络中所需的带宽。

4.总线长度计算：在综合布线中，总线长度是指综合布线系统中各设备之间的直线距离。

总线长度=Σ(设备间距离+设备长度+输入端功率+输出端功率)其中，设备间距离为设备之间的直线距离，设备长度为设备的长度，输入端功率为设备输入端的功耗，输出端功率为设备输出端的功耗。

综合布线网线度的计算公式

计算需要多少线的公式1、最长的线距+最短的线距)/2=平均值(平均值+5米)X点数=总长度总长度/305(标准每箱米数)+2箱=总箱数2、每个服务需一条4对非屏蔽双绞线电缆或2芯（62.5/125微米多模）光缆；每个通讯间中水平电缆的总数量＝（由通讯间提供服务的工作区的数量）＊（每一工作区提供的服务的数量）工作区水平布线计算：A：最近信息点距离B：最远信息点距离；C：每层工作区信息点数量每层所需电缆长度＝（A＋B）/2＊1.1＊C总共所需电缆箱数＝各层电缆长总和/305米/箱（电子工业出版社综合布线系统工程设计）3、C=[0。

55（F+N）+6]Xn(m)C每个楼层的用线量F为最远信息插座离配线间的距离N为最近的信息插座离配线间的距离n为每层信息插座的数量简单公式：1.(最长线距+最短的线距)/2*1.1= 平均线长平均线长*信息点=需要的线缆总数线缆总数/305=需要多少箱线2. 线数：（最长+最短）/2x1.1+2x楼高箱数：线数x信息点数/3053. （最远距离+ 最近距离）/ 2 *1.1 + 层高）* 节点数）/ 305 = 线缆箱数其中：1.1系数是损耗；层高是楼层高度，如果水平线槽走天花板，则必须计算；如果是架空地板可以不计；305是1000英尺换算。

4. 最长的网线和最短网线的平均值X总的点数，然后再加10％的冗余不按公式的算法：按公式算线长,以我的经验是一定不准的但是也没有一定准确方法在施工的过程里还有不可预测的变动呢我们国家对八芯双绞线(包括五类,超五类,六类)最长布线距离规定在一百米以内设计院设计图纸的时候一定也会考虑到那么一般情况下最短的线应该在十米左右,最长的线在九十米左右(留十米的余量)平均一下,每根线在五十米左右如果穿越楼层的话,每根再加个楼层高度就可以了误差不会太大最关键还是要看现场情况,以及要熟练看懂图纸,这个是要时间和磨练的RJ-45头的需求量：m=n*4+n*4*15%m:表示RJ-45接头的总需求量n:表示信息点的总量n*4*15%:表示留有的富余信息模块的需求量：m=n+n*3%m：表示信息模块的总需求量n:表示信息点的总量n*3%：表示富余量每层楼用线量：C=[0.55*(L+S)+6]*nL:本楼层离管理间最远的信息点距离S：本楼层离管理间最近的信息点距离n:本楼层的信息点总数0.55：备用系数6：端接容差在选择线槽时,线槽的截面积=水平线缆面积×3。

集团固话(综合布线)计算方式

另业界标准包工包料按标准品牌网线安普，AYAVA或SUN GREEN等等，一样同栋楼按300元至350元每点折算，跨楼宇按500至550元每点折算RJ-45头的需求量：m=n*4+n*4*15%m:表示RJ-45接头的总需求量n:表示信息点的总量n*4*15%:表示留有的丰裕信息模块的需求量：m=n+n*3%m：表示信息模块的总需求量n:表示信息点的总量n*3%：表示丰裕量每层楼用线量：C=[*(L+S)+6]*nL:本楼层离治理间最远的信息点距离S：本楼层离治理间最近的信息点距离n:本楼层的信息点总数：备用系数6：端接容差在选择线槽时,线槽的截面积=水平线缆面积×31、最长的线距+最短的线距)/2=平均值(平均值+5米)X点数=总长度总长度/305(标准每箱米数)+2箱=总箱数+的数量也可自己定,第一次的话,宁可多备点,不要事后2、每一个效劳需一条4对非屏蔽双绞线电缆或2芯（125微米多模）光缆；每一个通信间中水平电缆的总数量＝（由通信间提供效劳的工作区的数量）＊（每一工作区提供的效劳的数量）工作区水平布线计算：A：最近信息点距离；B：最远信息点距离；C：每层工作区信息点数量每层所需电缆长度＝（A＋B）/2＊＊C总共所需电缆箱数＝各层电缆长总和/305米/箱（电子工业出版社综合布线系统工程设计）3、C=[0。

55（F+N）+6]Xn(m)C每一个楼层的用线量F为最远信息插座离配线间的距离N为最近的信息插座离配线间的距离n为每层信息插座的数量简单公式：1.(最长线距+最短的线距)/2*= 平均线长平均线长*信息点=需要的线缆总数线缆总数/305=需要多少箱线2. 线数：（最长+最短）/+2x楼高箱数：线数x信息点数/3053. （最远距离+ 最近距离）/ 2 * + 层高）* 节点数）/ 305 = 线缆箱数。

其中：系数是损耗；层高是楼层高度，若是水平线槽走天花板，那么必需计算；若是是架空地板能够不计；305是1000英尺换算。

综合布线设计中的常用计算公式

综合布线设计中的常用计算公式在综合布线设计中，常用的计算公式包括：路径长度计算、链路损耗计算、带宽需求计算、电缆选择计算等。

以下是这些公式的详细解释：1.路径长度计算：路径长度计算是为了确定需要多少电缆来连接两个设备之间的距离。

计算公式为：路径长度=√(x²+y²+z²)，其中，x、y、z分别表示两个设备之间在X、Y、Z轴上的距离。

2.链路损耗计算：链路损耗计算是为了确定信号在传输过程中的损耗情况，以保证信号质量。

计算公式为：链路损耗(dB) = 10log10(P_2 / P_1)，其中，P_2表示输出信号功率，P_1表示输入信号功率。

3.带宽需求计算：带宽需求计算是为了确定所需的传输带宽，以满足系统的数据传输需求。

计算公式为：带宽需求=数据速率/系统效率，其中，数据速率表示单位时间内的数据传输量，系统效率表示数据传输过程中的开销。

4.电缆选择计算：电缆选择计算是为了选择适当的电缆，以满足系统的传输要求。

计算公式为：电缆容量=(x1+x0)/2×L×f×c，其中，x1表示最大信号幅度，x0表示最小信号幅度，L表示电缆长度，f表示频率，c表示传输速度。

除了以上常见的计算公式外，综合布线设计还需要考虑其他因素，如传输延迟、信号衰减、信号干扰等。

这些因素的计算公式相对较为复杂，需要根据具体情况进行详细的计算和分析。

在综合布线设计中，计算公式的使用可以帮助工程师准确地确定系统的需求和基本参数，以便选择合适的设备和电缆，保证系统的稳定性和可靠性。

然而，设计过程中还需考虑实际环境因素和技术标准的要求，并结合经验进行合理的调整和综合判断，以满足实际的工程需求。

因此，在综合布线设计中，公式的使用只是设计过程的一部分，综合考虑各个方面的因素才能得到最佳的设计方案。

综合布线用量计算公式

综合布线用量计算公式第一篇：综合布线用量计算公式一、确定电缆的长度要计算整座楼宇的水平布线用线量和光纤用量，首先要计算出每个楼层的用线量，然后对各楼层用线量进行汇总即可。

每个楼层用线量的计算公式如下：其中，1、L为平均每个信息点用线量，LMAX为最远的信息插座离楼层管理间的距离，LMIN为最近的信息插座离楼层管理间的距离，6为端对容差(主要考虑到施工时线缆的损耗、线缆布设长度误差等因素)，其中10%为备用余量。

2、H为总用光纤长度，C为楼层高度，N为楼层，12为端对容差(主要考虑施工光纤溶接和走线长度，因两端都需要熔接即为12+12)。

3、n为一箱网线可布置的信息点数量，305m为平均每箱电缆的长度。

二、应用示例大楼共5层，层高3.5米，楼长40米，楼宽30米，每层信息点数为60个，弱电井设于楼的一角，配线间与弱电井在同一角，为10平方米小房间,水平电缆最长Lmax=60米，最短Lmin=15米。

估算出整座楼宇的用线量。

1、每个信息点平均长度：L = 1.1 ×(LMAX+LMIN(最小))/ 2 + 6 = 1.1 ×(60+15)/ 2 + 6 = 47.25米2、室内光缆长度：H = 3.5 ×(1+2+3+4)+ 4 ×(12+12)= 131米3、n = 305 / 47.25 = 6.45 取N = 6(即一箱网线可以布6个信息点)所有信息点需要电缆数据用缆 = 数据点总数量 / n = 5 x 60 / 6 = 50(箱)综合布线线缆计量单位长度：本工程使用线缆箱数：数据用缆A=50箱(注意：在计算工程中所需线缆的箱数时，因为网络线不容许接续，即每箱零头要浪费，所以切不可用：本工程使用线缆箱数= L × 信息点数量 / 305)第二篇：电线用量计算公式电线用量计算公式装修建材的购买需要一定的专业知识，否则很难控制装修建材的数量。

比如电线就是一类非常难购买的建材。

综合布线网线长度的计算公式

综合布线网线长度的计算公式1、根据图纸或现场勘测结果，确定线缆实际走线路由。

最好是现勘测能准一点2、根据线缆实际走线路由计算点位最大长度和最小长度。

3、线缆平均长度计算公式：（最大长度+最小长度）/2*1.1+61.1 为余量系目前，局域网中常用到的双绞线一般都是非屏蔽的5类4对（即8根导线）的电缆线。

这些双绞线的传输速率都能达到100Mbps。

市场上出售的3类双绞线外层保护胶皮薄，胶皮上标注“ CAT3字样，外包装纸箱上标注有“3 类”字样，售价较低； 5 类双绞线外层保护胶皮厚，胶皮上标注“CAT5字样，外包装纸箱上标注有“5类”字样，售价较高。

购买时切勿图便宜而购买劣质 5 类双绞线，这些产品往往只能作为 3 类双绞线使用。

超 5 类双绞线属非屏蔽双绞线。

与普通5类双绞线比较，超5类双绞线在传送信号时衰减更小，抗干扰能力更强。

在100 M网络中，用户设备的受干扰程度只有普通 5 类线的1/4 ，是为网络应用提供的理想解决方案。

" 超五类"指的是超五类非屏蔽双绞线（UTP—UnshieldedTwistedPair）非屏蔽双绞线电缆是由多对双绞线和一个塑料外皮构成。

五类是指国际电气工业协会为双绞线电缆定义的五种不同的质量级别。

超五类非屏蔽双绞线是在对现有五类屏蔽双绞线的部分性能加以改善后出现的电缆，不少性能参数，如近端串扰、衰减串扰比，回波损耗等都有所提高，但其传输带宽仍为100MHz。

超五类双绞线也是采用 4 个绕对和 1 条抗拉线，线对的颜色与五类双绞线完全相同，分别为白橙、橙、白绿、绿、白蓝、蓝、白棕和棕。

裸铜线径为0.51mm （线规为24AWG，绝缘线径为0.92mm UTP电缆直径为5mm超五类双绞线通常只被应用于100Mb/s快速以太网，实现桌面交换机到计算机的连接。

如果想以后将网络升级为千兆以太网，那么不妨在水平布线中采用超五类非屏蔽双绞线。

超五类非屏蔽双绞线也能提供高达1000Mb/s的传输带宽，但是往往需要借助于价格高昂的特殊设备的支持。

综合布线网线长度的计算公式

综合布线网线长度的计算公式1、根据图纸或现场勘测结果，确定线缆实际走线路由。

最好是现勘测能准一点2、根据线缆实际走线路由计算点位最大长度和最小长度。

3、线缆平均长度计算公式：（最大长度+最小长度）/2*1.1+61.1为余量系目前，局域网中常用到的双绞线一般都是非屏蔽的5类4对（即8根导线）的电缆线。

这些双绞线的传输速率都能达到100Mbps。

市场上出售的3类双绞线外层保护胶皮薄，胶皮上标注“CAT3”字样，外包装纸箱上标注有“3类”字样，售价较低；5类双绞线外层保护胶皮厚，胶皮上标注“CAT5”字样，外包装纸箱上标注有“5类”字样，售价较高。

购买时切勿图便宜而购买劣质5类双绞线，这些产品往往只能作为3类双绞线使用。

超5类双绞线属非屏蔽双绞线。

与普通5类双绞线比较，超5类双绞线在传送信号时衰减更小，抗干扰能力更强。

在100M网络中，用户设备的受干扰程度只有普通5类线的1/4，是为网络应用提供的理想解决方案。

"超五类"指的是超五类非屏蔽双绞线(UTP—UnshieldedTwistedPair)非屏蔽双绞线电缆是由多对双绞线和一个塑料外皮构成。

五类是指国际电气工业协会为双绞线电缆定义的五种不同的质量级别。

超五类非屏蔽双绞线是在对现有五类屏蔽双绞线的部分性能加以改善后出现的电缆，不少性能参数，如近端串扰、衰减串扰比，回波损耗等都有所提高，但其传输带宽仍为100MHz。

超五类双绞线也是采用4个绕对和1条抗拉线，线对的颜色与五类双绞线完全相同，分别为白橙、橙、白绿、绿、白蓝、蓝、白棕和棕。

裸铜线径为0.51mm （线规为24AWG），绝缘线径为0.92mm，UTP电缆直径为5mm。

超五类双绞线通常只被应用于100Mb/s快速以太网，实现桌面交换机到计算机的连接。

如果想以后将网络升级为千兆以太网，那么不妨在水平布线中采用超五类非屏蔽双绞线。

超五类非屏蔽双绞线也能提供高达1000Mb/s的传输带宽，但是往往需要借助于价格高昂的特殊设备的支持。

综合布线计算公式

3、C=[0。55（F+N）+6]Xn(m)
C每个楼层的用线量
F为最远信息插座离配线间的距离
N为最近的信息插座离配线间的距离
n为每层信息插座的数量
简单公式：
1.(最长线距+最短的线距)/2*1.1= 平均线长
平均线长*信息点=需要的线缆总数
线缆总数/305=需要多少箱线
综合布线计算公式
计算需要多少线的公式
1、最长的线距+最短的线距)/2=平均值
(平均值+5米)X点数=总长度
总长度/305(标准每箱米数)+2箱=总箱数
+的数量也可自己定,第一次的话,宁可多备点,不要事后
2、每个服务需一条4对非屏蔽双绞线电缆或2芯（62.5/125微米多模）光缆；
4. 最长的网线和最短网线的平均值X总的点数，然后再加10％的冗余
不按公式的算法：
按公式算线长,以我的经验是一定不准的
但是也没有一定准确方法
在施工的过程里还有不可预测的变动呢
我们国家对八芯双绞线(包括五类,超五类,六类)最长布线距离规定在一百米以内
设计院设计图纸的时候一定也会考虑到
2 五类线（根数） 2 4 9 16 32 48
3 PVC管（型号） ф16 ф20 ф25 ф32 ф40 ф50
4 五类线（根数） 2 3 6 9 15 24
5 度锌线槽（型号） 25*25 25*50 25*75 50*50 50*100 100*100
6 五类线（根数） 7 15 22 30 60 120
用线箱数=总长度（单位米）/305+1
用线箱数=总长度（英尺）/1000+1
