环境试验设备温湿度校准计量标准履历书
计量标准技术报告(温湿度测试仪)
计量标准技术报告
计量标准名称环境试验设备温度、湿度校准装置计量标准负责人
建标单位名称（公章）XXXXX有限公司
填写日期2010.9.26
目录
一、计量标准的工作原理及其组成…………………………………………………………( 3 )
二、选用的计量标准器及主要配套设备……………………………………………………( 4 )
三、计量标准的主要技术指标………………………………………………………………( 5 )
四、环境条件…………………………………………………………………………………( 5 )
五、计量标准的量值溯源和传递框图………………………………………………………( 6 )
六、计量标准的测量重复性考核……………………………………………………………( 8 )
七、计量标准的稳定性考核…………………………………………………………………( 10 )
八、环境试验设备温度偏差校准结果不确定度分析………………………………………( 11 )
九、环境试验设备温度偏差校准结果不确定度分析………………………………………( 13 )
十、计量标准的测量不确定度验证…………………………………………………………( 15 ) 十一、结论……………………………………………………………………………………( 16 ) 十二、附加说明………………………………………………………………………………( 16 )。
计量标准履历书
启用日期
填写该计量标准正式投入使用的日期。
建立计量标准情况记录： 填写该计量标准筹建的基本情况，包括什么情况提出建立，建立的过程（计量标准器、配套设
备及设施购置、安装、送检，人员培训，环境条件，管理制度建立等方面的情况）。
验收情况： 可以写“见 SBxxxxx 号设备档案”。
验收人： 年月日
1
名称
计量标准履历书
计量标准名称 计量标准代码 计量标准考核证书号
建立日期
年 月 日（
（填写计量标准筹建日期）
更新日期
年月日
目录
一、计量标准基本情况记载........................................................................................................................... 1 二、计量标准器、配套设备及设施登记....................................................................................................... 2 三、计量标准考核（复查）记录................................................................................................................... 3 四、计量标准器稳定性考核图表................................................................................................................... 4 五、计量标准器及主要配套设备量值溯源记录........................................................................................... 5 六、计量标准器及配套设备修理记录........................................................................................................... 6 七、计量标准器及配套设备更换登记........................................................................................................... 7 八、计量检定规程或技术规范（更换）登记............................................................................................... 8 九、检定或校准人员（更换）登记............................................................................................................... 9 十、计量标准负责人（更换）登记............................................................................................................. 10
环境类试验设备(仪器)校准作业指导书
文件制修订记录1.适用范围本校准作业指导书适用于新制造，使用中和修理后的环境类试验设备(仪器)的校准。
2.概述2.1本方法适用于温度指示仪、各种温度计、铂电阻、温湿度表、管式炉、盐雾试验箱、恒温槽及其他相关温湿度试验设备的校准。
2.2环境类试验设备根据用途/项目的不同可分为环境温度类试验设备，环境湿度类试验设备,其校准和判断依据主要应根据制造厂商的使用说明书中的技术要求以及设计标准、制造标准、国家标准、国外标准、行业标准、企业标准、检定规程与校准规范等。
3.标准条件3.1校准地点温度:15℃～35℃范围内；3.2校准地点相对湿度:(30～85)﹪RH或依据各相关检定规程(校准规范)；3.3校准地点应无明显震动,无腐蚀性介质。
4.技术要求4.1温度要求:±1℃；4.2湿度要求:±5％RH5.校准项目和主要校准工具(见表1)表16.校准要求和校准方法6.1外观及各部分相互作用①新制造的设备应有制造厂商(或厂名)、厂地、设备名称、型号规格及编号等；②新制造的设备表面不应有明显的缺陷和生锈现象，使用中和修理后的设备不应有明显的影响使用性能的缺陷；③试验设备工作地点应牢固,工作时不应有明显的震动、且应在大致水平状态下工作；④开机检查:开机时设备运转应正常,不应有明显的运转缺陷,运转时的噪声应达到说明书规定的要求；⑤校准方法:目力观察和试验。
6.2各类型试验设备(仪器)温湿度的校准方法①工作用玻璃液体温度计、石油产品玻璃温度计、温度指示控制仪将多点温湿度测试仪和被检温度计按规定浸没方式(全浸或局浸)垂直插人恒温槽中,恒温槽恒定温度偏离检定点≤±0.2℃(以多点温湿度测试仪为准)。
温度计在恒定的恒温槽中要稳定10min后方可读数,视线应与被检温度计垂直,读取液柱弯月面的最高点(水银温度计)或最低点(有机液体温度计),读数要估计到分度值的1/10(可借助于10倍放大镜)。
②数字温度计(温度巡回检测仪)将巡检仪传感器放置在玻璃试管中,玻璃试管的内径应与传感器直径和宽度相适应。
计量标准履历书(样版)
计量标准履历书
计量标准名称精密压力表标准装置
计量标准代码
计量标准考核证书号
12400000 [20021粤量标粤企证字第000号
一、计量标准基本情况记载 (1)
二、计量标准器、配套设备及设施登记 (2)
三、计量标准考核(复查)记录 (3)
四、计量标准器稳定性考核图表 (4)
五、计量标准器及主要配套设备量值溯源记录 (5)
六、计量标准器及配套设备修理记录 (6)
七、计量标准器及配套设备更换登记 (7)
八、计量检定规程或技术规范(更换)登记 (8)
九、检定或校准人员(更换)登记 (9)
十、计量标准负责人(更换)登记 (10)
十一、计量标准使用记录.............................................. (11 )
，、计量标准基本情况记载
1、计量标准器、配套设备及设施登记
三、计量标准考核（复查）记录
计量标准器稳定性考核记录表
计量标准器稳定性曲线图注：每一个参数画一张稳定性曲线图。
五、计量标准器及主要配套设备量值溯源记录
八、计量检定规程或技术规范（更换）登记
九、检定或校准人员（更换）登记
十、计量标准负责人（更换）登记
卜一、计量标准使用记录
注：1该表格可以单独印制使用。
2当计量标准使用频繁时，可以每隔一段合理的时间间隔记录一次。

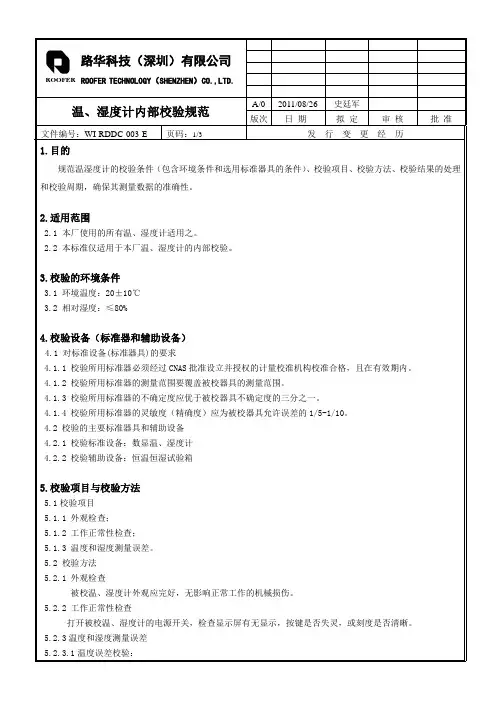

温、湿度计校验标准书
5.2.3.3根据允差△T≤±5% &△H≤±10%，判定被校验之温、湿度计是否合格。
6.校验结果的处理和校验周期
6.1校验结果的处理
6.1.1经校验合格的温、湿度计需出具校验报告/记录，并贴上校验标签
6.1.2经校验部分合格（校验项目的单一项目或检测点的示值误差超过允差范围）的温、湿度计需出具校验报告/记录，将校验不合格项目或/和检测点的校验数据打印出来贴附在温、湿度计显眼的位置（以便仪器使用人进行参照使用），并贴上校验标签。
4.校验设备（标准器和辅助设备）
4.1对标准设备(标准器具)的要求
4.1.1校验所用标准器必须经过CNAS批准设立并授权的计量校准机构校准合格，且在有效期内。
4.1.2校验所用标准器的测量范围要覆盖被校器具的测量范围。
4.1.3校验所用标准器的不确定度应优于被校器具不确定度的三分之一。
4.1.4校验所用标准器的灵敏度（精确度）应为被校器具允许误差的1/5-1/10。
5.2.2工作正常性检查
打开被校温、湿度计的电源开关，检查显示屏有无显示，按键是否失灵，或刻度是否清晰。
5.2.3温度和湿度测量误差
5.2.3.1温度误差校验：
首先打开恒温恒湿试验箱电源开关，将其运行模式设置为定值运行，温度设置为一固定值（其温度不可设置太高，以免损坏标准器和被校温、湿度计量），湿度设置为零，然后按运行使恒温恒湿试验箱处于工作状态。待恒温恒湿试验箱显示的温度达到设置的试验温度且稳定后，打开密封门，迅速将标准器数显温、湿度计和被校验温、湿度计同时放入恒温恒湿试验箱内，关闭密封门，待标准器数显温、湿度计和被校验温、湿度计的温度示值稳定不变后，读取其温度测量值，将标准器数显温、湿度计的温度测量值作为标准值To，被校验温、湿度计温度测量值作为测量值T,根据以上方法将恒温恒湿试验箱高温和低温分别设置几组温度值进行校验，按公式①计算被校温、湿度计温度测量误差。
计量标准履历书
计量标准履历书
计量标准名称水表检定装置
计量标准代码 __________________________________________ i∙∣w≡≡l⅞⅜ ______________
建立日期：2010年6月20日
一、计量标准器原始情况记载 (1)
二、计量标准配套设备登记 (2)
三、计量标准考核（复查）记录 (3)
四、计量标准器稳定性考核记录 (4)
五、计量器具检定/测试记录 (5)
六、计量标准器及配套设备修理记录 (6)
七、计量标准器及配套设备更换登记 (7)
八、计量检定规程或计量技术规范变更登记 (8)
九、计量检定人员更换登记 (9)
十、计量标准保管人更换记录 (10)
十一、计量标准器及主要配套设备制造或供应商联络信息...11 十二、建立计量标准情况记载. (12)
二、计量标准及配套设备登记
三、计量标准考核（复查）记录
四、计量标准器稳定性考核
五、计量器具检定/测试记录
六、计量标准器及配套设备修理记录
七、计量标准器及配套设备更换登记
八、计量检定规程或计量技术规范变更登记
九、计量检定人员更换登记
十、计量标准保管人更换记录
卜一、计量标准器及主要配套设备制造或供应商联络信息
十二、建立计量标准情况记载
为了规范量值传递活动，保障国家计量单位制的统一和量值的准确可靠，有利于生产、贸易和科学技术的发展，适应社会主义现代化建设的需要，维护国家、人民的利益，特建立水表检定计量标准。
温湿度计校准作业指导书(参照模板)
温湿度计校准作业指导书（ISO9001-2015）1.目的：藉由定期校正使仪器维持稳定性及量测质量，确保产品质量。
2.适用范围：适用于厂内各厂牌型号温湿度计之校验。
3.校正环境条件：室温4.校正周期:一年5.作业内容：5.1校正所需设备：标准器选用标准: 干湿球温度表精度: ±0.4℃5.2外观检查1.外型结构应完好无损。
2.温湿度计度盘刻度线及数字应清晰。
5.3误差校准1.将温湿度计与干湿球温度表放置于同一环境条件下。
平衡一段时间后(约30分钟左右)观察两者之间的变化。
首先在干湿球温度表上直接读取干球与湿球的实际温度值,读数时应注意视线与刻度线水平。
干球温度与湿球温度实际值之差即为干湿差度。
依据干湿差度与刻湿表温度,运用<<相对湿度查对表>>(见后页)就能查出所需的相对温度,查表时,湿表温度即可通过湿球温度的实际值采用四舍五入原则修约得出。
干湿差度则取干球温度与湿球温度实际值之差与查对表中最接近的一个。
2.从温湿度计度盘上直接读取温度与相对湿度的数值,然后再与干湿球温度表之温湿度进行比较。
3.示值误差: 温度误差=温湿度计温度-干球温度相对温度误差=温湿度计湿度-干湿球相对温度4.允许误差: 温度: ±2℃湿度: ±10%5.4判定:经外观检查,示值误差校准均符合要求则判定其合格,否则判为不合格。
5.5误差修正:校准合格的温湿度计,当其显示温度值与标准温度有一定偏差时,用改锥通过表盒侧面右下调整孔调节温度校准拔片,使指标示值温度与干湿表温度相符,如果温湿度表湿度的显示值与标准湿度有偏差,在相对湿度大于50%时,用改锥通过盒体侧面左下调整孔调整湿度校准螺钉,使指标指示值与干湿表的相对湿度相符。
5.6维护及注意事项:1.定期对干湿球温度表进行加水。
2.标准器干湿球温度表是高值易碎品,使用时应轻拿轻放,勿倾斜,且避免用手直接接触玻璃棒和金属球。
相对温度查对表。
环境温湿度试验设备(箱)校准作业指导书
环境温湿度试验设备校准作业指导书1、目的为了严格执行JJF1101-2003 环境试验设备温度、湿度校准规范，使校准工作更加规范化、程序化，减少人为误差，提高測量准确度,特制定本规范。
2、适用范围本规范适用于环境试验设备温度、湿度计量性能的校准。
3、编写依据JJF1101—2003 环境试验设备温度、湿度校准规范。
4、环境条件温度为（15～35）℃湿度为(30~85％)%RH5、测量标准及配套设备6、校准项目及技术要求﹕表2校准项目表3技术要求7、校准方法7。
1校准温、湿度点的选择校准温、湿度点一般应选择设备使用范围的下限、上限及中间点，也可根据客户需要选择实际常用的温、湿度点. 7。
2测试点的位置及数量温度测试点用A ，B ，C 等字母表示，湿度测试点用甲,乙,丙等文字表示。
当设备容积小于2m 3时,温度测试点为9个，湿度测试点为3个，O 位于中层几何中心，如图1所示。
上层 中层 下层图1 测试点分布示意图当设备容积大于2m 3时，温度测试点为15个，湿度测试点为4个，E 、O 、N 分别位于上、中、下层几何中心,如图2所示。
上层 中层 下层图2 测试点分布示意图当工作容积大于50m3时,测试点可适当增加。
7.3使用温湿度场巡检仪对被检仪器的温湿度进行校准按照7.2的要求进行温度和湿度探头的布置，完成开启被检仪器,根据7。
1设定需要的温湿度值;然后开启温湿度场巡检仪,观察温湿度曲线，待温湿度曲线平稳后，轻触右下角开启按钮,开始数据的采集（事先插入U盘并设置好采集数据的间隔为2min），采集次数不少于15次。
待数据采集结束，数据会生成表格存储在U盘中,将U盘数据导入配套的数据处理软件，即可得到温度偏差，湿度偏差,温度均匀度，温度波动度,湿度波动度的数据。
环境试验设备温湿度校准计量标准履历书
计量标准履历书
计量标准名称：温度、湿度环境试验设备校准装置
计量标准代码：
计量标准考核证书号：
建立日期年月日
目录
一、计量标准基本情况记载…………………………………………（）
二、计量标准器、配套设备及设施登记……………………………（）
三、计量标准考核（复查）记录……………………………………（）
四、计量标准器稳定性考核图表……………………………………（）
五、计量标准器及主要配套设备量值溯源记录……………………（）
六、计量标准器及配套设备修理记录………………………………（）
七、计量标准器及配套设备更换登记………………………………（）
八、计量检定规程或技术规范（更换）登记………………………（）
九、检定或校准人员（更换）登记…………………………………（）
十、计量标准负责人（更换）登记…………………………………（）
十一、计量标准使用记录……………………………………………（）
一、计量标准基本情况记载
二、计量标准器、配套设备及设施登记
三、计量标准考核（复查）记录
四、计量标准器稳定性考核图表
计量标准器稳定性考核记录表
计量标准器稳定性曲线图
y
t
注：每一个参数画一张稳定性曲线图。
五、计量标准器及主要配套设备量值溯源记录
六、计量标准器及配套设备修理记录
七、计量标准器及配套设备更换登记。
(新)环境试验设备作业指导书
环境试验设备校准作业指导书一、目的为了确保控制环境试验设备校准装置校准工作按规范进行。
二、适用范围适用于环境试验设备首次校准、后续校准和使用中校准。
三、检定依据JJF1101-2003《环境试验设备温度、湿度校准规范》。
四、控制程序：准备工作：在检定工作开始前,要做好各项准备工作,对计量标准进行确认,计量标准须在检定合格有效期内,做好计量标准使用前,使用过程中和使用后的工作状态记录及工作温湿度记录。
检定使用标准器：多点温湿度测试仪，数显温湿度表，气压表。
1、工作环境条件1.1环境温度应在（15～35）℃，湿度应在（30～85）%RH，气压应在（86～106）kPa。
1.2设备周围应无强烈振动及腐蚀性气体存在，应避免其它冷、热源影响。
2、操作程序2.1校准温、湿度点的选择：校准温、湿度点一般应选择设备使用范围的下限、上限及中间点，也可根据用户需要选择实际常用的温、湿度点。
2.2测试点的位置：测试点的位置应布放在设备工作室内的三个校准面上，简称上、中、下三层，中层为通过工作室几何中心的平行于底面的校准工作面，测试点与工作室内壁的距离不小于各边长的1/10，遇风道时，此距离可加大，但不能大于500mm。
如设备带有样品架或样品车时，下层测试点可布放在样品架或样品车上方10mm处。
2.3测试点的数量：温度测试点用A、B、C…字母表示，湿度测试点用甲、乙、丙…文字表示。
(1)当设备容积小于22m时，温度测试点为9个，湿度测试点为3个，O点位于中层几何中心，如下图所示。
上层中层下层丙·A ·B ·E ·F甲·O·D ·C ·H 乙·G（2）当容积大于22m时，温度测试点为15个，湿度测试点为4个，E、O、N分别位于上、中、下层的几何中心，如下图所示。
上层中层下层丙·A ·B ·F ·M ·J ·E I·甲·O ·G ·N ·D ·C 丁·H ·L 乙·K（3）当工作容积大于502m时，测试点可适当增加。
计量标准履历书(样版)
计量标准履历书
计量标准名称精密压力表标准装置计量标准代码12400000
计量标准考核证书号[2002]粤量标粤企证字第000号建立日期2002年9月20日
目录
一、计量标准基本情况记载 (1)
二、计量标准器、配套设备及设施登记 (2)
三、计量标准考核（复查）记录 (3)
四、计量标准器稳定性考核图表 (4)
五、计量标准器及主要配套设备量值溯源记录 (5)
六、计量标准器及配套设备修理记录 (6)
七、计量标准器及配套设备更换登记 (7)
八、计量检定规程或技术规范（更换）登记 (8)
九、检定或校准人员（更换）登记 (9)
十、计量标准负责人（更换）登记 (10)
十一、计量标准使用记录 (11)
一、计量标准基本情况记载
二、计量标准器、配套设备及设施登记
三、计量标准考核（复查）记录
四、计量标准器稳定性考核图表
计量标准器稳定性考核记录表
计量标准器稳定性曲线图
注：每一个参数画一张稳定性曲线图。
五、计量标准器及主要配套设备量值溯源记录
六、计量标准器及配套设备修理记录
七、计量标准器及配套设备更换登记
八、计量检定规程或技术规范（更换）登记
九、检定或校准人员（更换）登记
十、计量标准负责人（更换）登记
十一、计量标准使用记录
注：1该表格可以单独印制使用。
2当计量标准使用频繁时，可以每隔一段合理的时间间隔记录一次。
计量标准履历书.2009730
计量标准履历书计量标准名称衡器检定装置计量标准代码12114700计量标准考核证书号[2009]量标荆标证字第015号更改日期2009年09月6日目录一、计量标准器原始情况记载····································( 1 )二、计量标准配套设备登记······································( 2 )三、计量标准考核（复查）记录····································( 3 )四、计量量标准器稳定性考核记录································( 4 )五、计量器具检定/测试记录······································( 5 )六、计量标准器及配套设备修理记录······························( 6 )七、计量标准器及配套设备更换登记······························( 7 )八、计量检定规程或计量技术规范变更登记························( 8 )九、计量检定人员更换登记······································( 8 )十、计量标准保管人更换记录···································( 9 ) 十一、计量标准器及主要配套设备制造或供应商联络信息···········( 10 )十二、建立计量标准情况记载···································( 11 )一、计量标准器原始情况记载二、计量标准配套设备登记三、计量标准考核（复查）记录四、计量标准其稳定性考核记录五、计量器具检定/测试记录六、计量标准器及配套设备修理记录七、计量标准器及配套设备更换登记八、计量检定规程或计量技术规范变更登记九、计量检定人员更换登记十、计量标准保管人更换记录十一、计量标准器及主要配套设备制造或供应商联络信息十二、建立计量标准情况记载。
温湿度记校准记录
温湿度计比对校准记录
校验编号：
一、外观检查
标准规定
1、外型结构完好,无明显机械机械损伤,表面无划痕和锈蚀,无影响计量性能的缺陷
2、标志：有制造厂名，规格型号，许可证编号。
3、读数部分：
3.1刻度板正确而不倾斜,刻度线清晰均匀。
3.2湿度刻度范围不小于30~95%RH,最小刻度不小于2%RH.。
3.3温度刻度应不小于5~40℃,最小刻度应不小于1℃。
3.4指针应平直,灵活转动,自由复位。
检查结论
二、读数比对记录
专业机构校验合格的温湿度计读温湿度计读数
温度（℃）
相对湿度（%）
1次
2次
3次
读数平均值
△T≤2℃
△S≤5﹪RH
比对结论
校准结论；
校验人：
校准日期
有效期至
3 《计量标准履历书》的填写与使用说明
第三节《计量标准履历书》的填写与使用说明一、参考格式《计量标准履历书》参考格式见本规范附录D。
申请计量标准考核单位原则上应当按照本参考格式填写。
对于某些计量标准，如果本参考格式不适用，申请计量标准考核单位可以自行设计《计量标准履历书》格式，但其包含的内容不应少于本参考格式规定的内容。
二、《计量标准履历书》的填写与使用（一）封面和目录1．“计量标准名称”该名称应与《计量标准考核（复查）申请书》中的名称相一致。
2．“计量标准代码”按JJF1022—1991 《计量标准命名规范》的规定取得的计量标准代码。
该代码应与《计量标准考核（复查）申请书》中的代码相一致。
3．“计量标准考核证书号”新建计量标准申请考核时不必填写，待考核合格后，根据主持考核的质量技术监督部门签发的《计量标准考核证书》填写《计量标准考核证书》的编号。
4．“建立日期年月日”填写计量标准的筹建日期。
5．“目录”目录一共11项内容，应在每项（）内注明在《计量标准履历书》中的页码。
（二）《计量标准履历书》内容1．“计量标准基本情况记载”“计量标准名称”、“测量范围”、“不确定度或最大允许误差或准确度等级”及“存放地点”填写同《计量标准考核（复查）申请书》的相关栏目。
“总价值（万元）”填写该计量标准的计量标准器和配套设备原值的总和，单位为万元，数字一般精确到小数点后两位。
“启用日期”填写该计量标准正式投人使用的日期。
“建立计量标准情况记录”填写该计量标准筹建的基本情况，包括什么情况提出建立，建立的过程（计量标准器、配套设备及设施购置、安装、送检，人员培训，环境条件，管理制度建立等方面的情况）。
“验收情况”填写该计量标准的计量标准器、配套设备及设施整体验收情况，并要求验收人签名。
验收一般由计量标准器、配套设备及设施购买部门（例如：申请考核单位的设备部）和使用部门共同验收，通过验收后，移交给计量标准负责人。
2．“计且标准器、配套设备及设施登记”该处不仅要登记计量标准器及主要配套设备的信息，还要登记设施及其他监控设备的信息。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
计量标准履历书
计量标准名称：温度、湿度环境试验设备校准装置计量标准代码：
计量标准考核证书号：
建立日期年月日
目录
一、计量标准基本情况记载…………………………………………（）
二、计量标准器、配套设备及设施登记……………………………（）
三、计量标准考核（复查）记录……………………………………（）
四、计量标准器稳定性考核图表……………………………………（）
五、计量标准器及主要配套设备量值溯源记录……………………（）
六、计量标准器及配套设备修理记录………………………………（）
七、计量标准器及配套设备更换登记………………………………（）
八、计量检定规程或技术规范（更换）登记………………………（）
九、检定或校准人员（更换）登记…………………………………（）
十、计量标准负责人（更换）登记…………………………………（）十一、计量标准使用记录……………………………………………（）
一、计量标准基本情况记载
二、计量标准器、配套设备及设施登记
三、计量标准考核（复查）记录
四、计量标准器稳定性考核图表
计量标准器稳定性考核记录表
计量标准器稳定性曲线图
注：每一个参数画一张稳定性曲线图。
y t
五、计量标准器及主要配套设备量值溯源记录
六、计量标准器及配套设备修理记录
七、计量标准器及配套设备更换登记
八、计量检定规程或技术规范（更换）登记
九、检定或校准人员（更换）登记
十、计量标准负责人（更换）登记
十一、计量标准使用记录
注：1该表格可以单独印制使用。
2当计量标准使用频繁时，可以每隔一段合理的时间间隔记录一次。
