kV及400V厂用电运行规程
电气运行规程[6MW]
![电气运行规程[6MW]](https://img.taocdn.com/s3/m/07c3615e804d2b160b4ec0e8.png)
电气运行及事故处理规程泰安立人热电有限公司1电气运行及事故处理规程编写：审核：批准：2前言为了贯彻“安全第一、预防为主”的方针，搞好电厂的安全生产，做到职责分明，使我厂的生产技术、管理达到制度化、程序化和规范化，保证安全经济运行，以适应我厂发电设备建成投产的需要，而进行了本规程的编制。
本规程主要是依据设备厂家对技术参数的要求和使用说明，并参照中华人民共和国水利电力部制定的“电气运行规程”、“电力工业技术法规”、“电业安全工作规程”以及全国地方小型火力发电厂《管理制度汇编》并以同类机组规程做参考，结合我厂机组设备具体情况编写的。
在编写过程中，机组设备尚未完全竣工移交生产，设备的特性和系统掌握的不够全面，加之编写水平有限，经验不足，因此在编写过程中，难免存有部分缺陷、错误和遗漏之处，以及编排上的不合理现象，望大家在今后的学习执行中认真总结经验，提出宝贵意见，不断补充、修改、完善，使其更加适合现场的实际运行情况，以便修订再版。
编者二○○四年十二月3目录第一篇系统运行规程 (6)第一章运行方式 (6)第二章正常操作 (8)第三章事故处理 (14)第二篇发电机运行规程 (19)第一章发电机规范 (19)第二章发电机操作 (20)第三章发电机正常运行的监视与维护 (24)第四章发电机异常运行及事故处理 (29)第三篇变压器运行规程 (39)第一章变压器规范 (39)第二章变压器操作 (42)第三章变压器正常运行监视及维护 (43)第四章变压器异常运行及事故处理 (46)第四篇配电装置运行规程 (49)第一章母线与刀闸 (49)第二章真空开关 (52)第三章电缆 (59)第四章仪表互感器 (61)第五篇厂用电动机运行规程 (64)4第一章厂用电动机一般规定及检查 (64)第二章电动机运行操作及监视 (66)第三章电机异常运行及事故处理 (68)第四章厂用电动机的保护 (70)第五章设备规范 (70)第六篇继电保护运行规程 (74)第一章一般规定及保护装置运行 (74)第二章发电机变压器保护 (77)第三章厂用系统保护 (79)第四章线路保护 (79)第七篇直流系统运行规程 (80)第一章直流系统概况 (80)第二章直流电源工作原理 (80)第三章直流电源的操作 (81)第四章蓄电池的工作原理 (83)第五章直流系统故障处理 (84)5第一篇系统运行规程第一章运行方式第一节一般原则一、正常运行方式，应按总工程师批准的运行方式运行，不得随意改变。
运行规程-厂用电
厂用电与电动机运行规程厂用电与电动机运行规程1 范围本规程规定了河马水电站厂用电及电动机的运行规定、运行方式、监视和检查、运行操作、维护保养、故障和事故处理、试验及验收等有关事项。
本规程适用于河马水电站厂用电及电动机的运行管理。
2 引用标准下列文件中的条款通过本规程的引用而成为本规程的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规程，凡是不注日期的引用文件，其最新版本适用于本规程。
电气事故处理规程Dl/t 5164—2002 水力发电厂厂用电设计规程国家电网公司电力安全工作规程3 术语和定义下列术语和定义适用于本规程。
3.1 逆变电源装置是一种将直流电（DC）转化为交流电（AC）的装置，由逆变桥、控制逻辑和滤波电路等组成。
本站逆变电源装置用于事故照明。
4 基本运行规定4.1 厂用电系统运行规定4.1.1 厂用电系统共有三个电压等级，分别为35kV、10.5kV和400V，共有3台厂用变压器。
400V母线分为三段，位于厂房400V配电室内。
有三个电源点，其中400VⅠ段母线由10.5KVⅠ段母线经11TD降压为400V通过401QF供电；400VⅡ段母线由10.5KVⅡ段母线经12TD降压为400V通过402QF供电；400V Ⅲ段母线由外来35kV电源经13TD降压为400V通过403QF供电。
在400V Ⅲ段母线（AP7）上设有一个微机备用电源自动投入装置1BZT(WBT196D—ⅢB)。
各机旁动力屏的Ⅰ、Ⅱ段母线电源分别取自400V厂用电的Ⅰ、Ⅱ段母线。
机旁动力屏的微机备用电源自动投入装置2BZT（WBT196D—Ⅰ）、3BZT（WBT196D—Ⅰ）、4BZT（WBT196D—Ⅰ）分别装于机旁动力屏12D、22D、32D内。
4.1.2 厂用电系统在进行倒闸操作时，应先停后送，严禁环并或非同期合闸。
4.1.3 厂用电系统各段母线之间严禁环网运行，不允许搭接与生产无关的负荷。
2024年高低压电气安全操作规程
____年高低压电气安全操作规程第一章总则第一条为了保护人身财产安全，规范高低压电气使用和操作行为，根据《中华人民共和国电力法》、《中华人民共和国安全生产法》等相关法律法规的规定，制定本规程。
第二条本规程适用于各类企事业单位、工矿企业、建筑施工单位、电力设施运维单位等相关职业，以及从事高低压电气工作的人员。
第三条高低压电气工作包括电气设备的安装、调试、维护、检修、故障排除等工作。
对于不具备相应资质的人员，禁止进行高低压电气工作。
第二章高低压电气设备的安全操作第四条高低压电气设备的安装必须符合相关标准和规范，操作人员必须确保设备的正确安装和接地。
第五条高低压电气设备的维护和检修必须在停电的情况下进行，操作人员必须遵循安全操作规程，防止触电和其他事故的发生。
第六条高低压电气设备的接地必须符合相关标准和规范，接地电阻必须符合要求。
在接地电阻不合格的情况下，禁止使用该设备。
第七条高低压电气设备的操作必须由具备相应资质的人员进行，对于不具备操作资质的人员，禁止进行操作。
第八条高低压电气设备的开关操作必须先切断电源，然后进行操作。
在操作完毕后，必须及时合上开关，并测试设备的工作状态。
第三章高低压电气安全用电第九条高低压电气安全用电必须按照规定进行接线，确保用电线路的安全可靠。
第十条高低压电气设备的用电线路必须符合安全电压要求，并设有过载、短路等保护装置。
第十一条高低压电气设备的电源插座必须符合相关标准，插座连接必须牢固可靠。
第十二条高低压电气设备的用电线路必须具备防护措施，避免人员对电源线造成触电危险。
第十三条高低压电气设备的用电线路必须定期进行检查和维护，确保线路的安全可靠。
第四章高低压电气事故应急处理第十四条高低压电气事故发生时，操作人员必须立即切断电源，并采取相应的应急措施，保护人员的生命安全。
第十五条高低压电气事故应急处理必须按照公司的应急预案进行，合理利用应急设备和器械。
第十六条高低压电气事故发生后，必须及时进行事故调查，并制定措施，避免类似事故再次发生。
烧结余热发电电气主系统运行规程

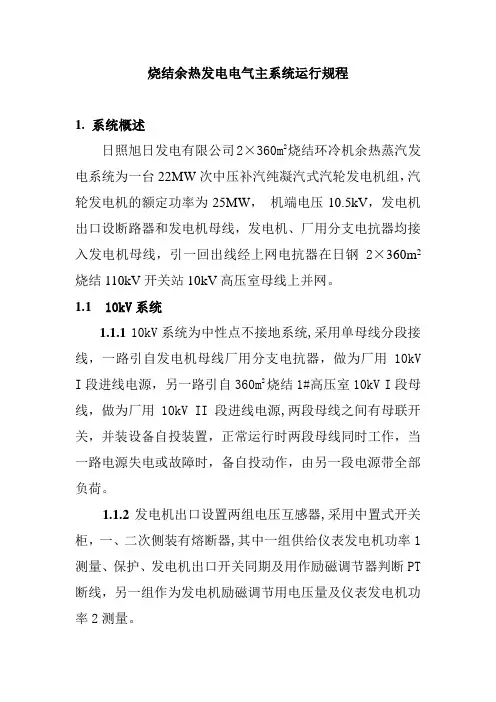

烧结余热发电电气主系统运行规程1. 系统概述日照旭日发电有限公司2×360m2烧结环冷机余热蒸汽发电系统为一台22MW次中压补汽纯凝汽式汽轮发电机组，汽轮发电机的额定功率为25MW，机端电压10.5kV，发电机出口设断路器和发电机母线，发电机、厂用分支电抗器均接入发电机母线，引一回出线经上网电抗器在日钢2×360m2烧结110kV开关站10kV高压室母线上并网。
1.1 10kV系统1.1.110kV系统为中性点不接地系统,采用单母线分段接线，一路引自发电机母线厂用分支电抗器，做为厂用10kV I段进线电源，另一路引自360m2烧结1#高压室10kV I段母线，做为厂用10kV II段进线电源,两段母线之间有母联开关，并装设备自投装置，正常运行时两段母线同时工作，当一路电源失电或故障时，备自投动作，由另一段电源带全部负荷。
1.1.2发电机出口设置两组电压互感器,采用中置式开关柜，一、二次侧装有熔断器,其中一组供给仪表发电机功率1测量、保护、发电机出口开关同期及用作励磁调节器判断PT 断线，另一组作为发电机励磁调节用电压量及仪表发电机功率2测量。
1.1.3发电机母线设置一组电压互感器,采用中置式开关柜，一、二次侧装有熔断器，主要供发电机测量、计量和同期用。
1.1.4厂用10kV I段上引馈出给1#厂用变压器、1#3#循环水泵及日钢西门加油站供电，厂用10kV II段上引馈出给2#厂用变压器及2#循环水泵供电，每段母线均设置一组电压互感器及氧化锌避雷器，电压互感器供给测量、计量、保护，氧化锌避雷器作为母线的过电压保护。
1.1.5 10kV I 段和10kV II段母线设有母联开关，母联开关具有双向自投功能，厂用10kV II段经隔离开关与10kV I 段母联开关,可实现10kV I 段和10kV II段母线连接，两段母线电源可互为备用。
1.1.6 10KV系统设有两个同期点：发电机出口62开关和发电机线路66开关。
《继电保护运行规程》word版
1.主题内容与适用范围1.1本规程规定了洪江水力发电厂继电保护及安全自动装置的运行维护、操作、监视以及事故处理的方法。
1.2本规程适用于洪江水力发电厂发变组保护装置及220KV线路、母线保护及安全自动装置、10KV系统继电保护装置、厂用400V系统保护装置。
1.3洪江水力发电厂发电运行、维护人员应熟悉本规程，生产技术管理人员应了解本规程。
2. 引用标准2.1《继电保护及安全自动装置规程汇编》；2.2《湖南电网220KV继电保护现场运行导则》（2002年3月）；2.3现场相关继电保护及自动装置的设计资料及厂家产品说明书；2.4本厂有关技术规定。
3.继电保护及自动装置配置表3.1 发电机-变压器保护配置一览表：3.3 220KV继电保护及安全自动装置配置一览表：3.4 厂用系统保护配置一览表：（附后果）4．一般运行规定4.1投入保护装置之前，应先合上保护装置直流电源开关，检查保护装置交流电流、电压输入正常、装置无故障报警后，方可投入保护装置出口压板。
若该套保护装置保护的一次设备已投运，则投入该套保护装置出口压板前，应用万用表直流250V档检测保护装置出口压板两端之间无电压，后方可投入。
退出保护装置之前，应先退出保护装置出口压板，再拉开保护装置的直流电源开关；4.2 新安装继电保护装置投运前应具备：4.2.1与实际接线相符的操作、信号、测量及保护装置的展开图、原理图、安装图、产品说明书和书面的可正式投运的试验结论；4.2.2装置中的所有元件、压板、操作把手、刀闸（开关）、按钮、信号灯、光字牌等的标志（名称和编号）应完整清晰，采取双重标志，并与实际图纸相符；4.2.3电缆标示牌应正确清晰，电缆截面应符合设计要求；4.2.4保护定值应与调度下达的定值相符；4.2.5该套装置的现场运行规程和运行注意事项完善、具体；4.2.6电缆沟、井、隧道以及电缆在其中的敷设应符合运行规定；4.2.7所有设备、导线及接线端子的外部状况应完好、清洁；4.2.8进行了有运行人员参与的保护装置传动断路器的整组试验三级验收，且整组试验结果正确。
电厂电气运行规程
1.2.5满足防雷保护的要求和继电保护的正常配合。
1.2.6在保证安全的同时力求系统经济运行。
1.2.7保证电能质量，使电压、周波在允许变动范围内。
1.3电气设备运行及事故处理必须执行本规程。
1.4线路有关设备必须按照电网调度的授权逐项操作。
1.5升压站和其他主机设备的运行方式由本公司决定，但是操作之前应通报电网调度。
2.4厂用电系统运行方式：
2.4.1正常运行时，1#厂变经4101开关向400V厂用Ⅰ段供电，2#厂变经4201开关向400V厂用Ⅱ段供电，3#厂变经4301开关向400V厂用Ⅲ段供电，0#厂变向400V厂用0段供电，400V厂用0段为备用段；厂用工作段与0备段通过备投母联开关联接，设备自投联锁，正常母联开关分段运行。
2.1.2#2发电机经502开关供10kVⅡ段母线，除向厂用10kVⅡ段供电外，剩余电量经504开关由#2主变升压送出至110KVⅠM段，10KV母联500开关断开，110KV母联100开关闭合；#2发电机停运时，断开#2主变高压侧102开关和2#主变低压侧504开关，合上10KV母联500开关向10kVⅡ段母线供电；
2主系统运行方式
2.1正常运行方式
2.1.1#1发电机经501开关供10kVⅠ段母线，除向厂用10kVⅠ段供电外，剩余电量经503开关由#1主变升压送出至110KVⅠM段，10KV母联500开关断开，110KV母联100开关闭合；#1发电机停运时，断开1#主变高压侧101开关和1#主变低压侧503开关，合10KV母联500开关向10kVⅠ段母线供电；
2.1.3两台发电机均停运时，系统电由#1（或#2）主变倒送到10kVⅠ段母线（或10KVⅡ段母线），再合10KV母联500开关；
站用电系统运行维护规程
目录前言 (Ⅱ)1主题内容与适用范围 (1)2规范性引用文件 (1)3设备技术参数 (1)4运行规定 (3)5设备维护与检查 (4)6常见故障及处理 (6)7事故处理 (8)8设备检修 (8)站用400V系统运行维护规程1 主题内容与适用范围1.1 本规程规定了光伏电站站用400V系统的运行规定、维护与操作、异常及事故处理的具体内容。
1.2 本规程适用于光伏电站站用电系统及生活区站用电系统和电动机设备运行及日常维护。
2 规范性引用文件2.1 电力工业部颁发的《电力工业技术管理法规》；2.2 厂家技术说明书及国家有关标准。
3 设备技术参数3.1厂用电设备包括厂用变压器、断路器、刀闸及相关的进、出线电缆、PT、CT、仪表、保护及自动装置、ATS装置、各类负载等，采用三相四线制供电，零线通过配电变压器中性点直接接地。
3.2运行方式3.2.1厂用电系统采用一级电压供电，为厂用 400V系统。
3.2.2 厂用400V系统只有一段母线，其供电电源有两路，其主用电源取自35kV 母线，经站用变高压侧356开关至站用变31B降压，再由厂用电双电源开关ATS 接至二次舱配电母线，备用电源取自应急柴油发电机，由柴油机出口开关至生厂用电双电源开关ATS，接至厂用400V母线。
第 1 页共 10页4 运行规定4.1站用电设备检修后的投运条件4.1.1检修交待清楚明确，工作负责人已经签署“可以投运”意见。
4.1.2工作票已经注销。
4.1.3检修安全措施（地线、标示牌、遮拦等）已经拆除。
4.1.4 常设安全措施已经恢复。
4.2 400V系统母线电压允许变动范围为额定电压的±5％，最高不得高于额定电压±10％，超出允许范围时，应查明原因。
4.3 禁止从0.4kV系统向上一级设备反充电。
4.4 对非同期点的站用电系统倒闸操作必须先停后送，严禁环并造成非同期合闸。
4.5 站用电系统电源倒换操作后应注意恢复0.4kV系统失压脱扣负荷运行，检查重要负荷特别是直流充电装置的运行情况。
2024年高压配电运行电工安全操作规程
____年高压配电运行电工安全操作规程第一章总则第一条为保障高压配电运行电工的人身安全和电力设备的正常运行，规范电工的安全操作行为，制定本规程。
第二条本规程适用于高压配电运行电工，包括高压设备操作人员、电力巡检人员以及其他从事高压配电运行工作的人员。
第三条高压配电运行电工应严格遵守本规程的要求，提高安全意识，加强学习和培训，确保电工操作的安全性和有效性。
第四条高压配电运行电工应具备一定的电力基础知识和安全操作技能，严禁无证上岗和违规操作。
第五条高压配电运行电工应严格执行国家和地方有关电力安全法规、标准和规范，严禁违法违规操作，造成事故后果的，依法追究责任。
第二章安全操作要求第六条高压配电运行电工应熟悉所负责区域的高压设备和线路的运行情况，掌握设备的参数和性能，做到心中有数，做到见物知其名，知物知其用。
第七条高压配电运行电工在进行装拆设备或线路维修时，应按照操作规程的要求进行操作，并做好必要的防护措施，如佩戴绝缘鞋、绝缘手套、绝缘工具等。
第八条高压配电运行电工在进行设备或线路检修时，应严格按照操作规程和工作票要求进行操作，确保操作的准确性，防止误操作导致事故的发生。
第九条高压配电运行电工应建立健全的安全操作制度和记录，记录每次操作的时间、地点、操作内容和操作人员等信息，以备查阅和追溯。
第十条高压配电运行电工应定期进行安全检查和设备维护，及时发现和排除潜在安全隐患，确保设备的安全可靠运行。
第三章突发事故应急处置第十一条高压配电运行电工在发生火灾、电击等突发事故时，应立即按照应急预案进行处置，确保自身安全和周围人员的安全。
第十二条在突发事故发生后，高压配电运行电工应及时报警，同时采取措施切断电源，防止事故扩大。
第十三条高压配电运行电工在处置突发事故时，应尽力避免二次灾害，如救助被困人员、疏散周围群众等。
第十四条高压配电运行电工应接受调查人员的询问和配合工作，如实陈述事故发生前后的情况，并协助调查人员查明事故原因。
KV变电站停送电操作规程
KV变电站停送电操作规程一、概述二、操作人员1.停送电操作必须由具有相关资格证书的电气工程师或电气维修人员进行，严禁未经培训的人员擅自操作。
2.所有操作人员必须了解变电站的整体布局和各设备、设施的功能、性能及操作流程，确保能够熟练、安全地进行停送电操作。
3.操作人员在进行停送电操作前，应仔细阅读变电站的停送电操作手册，并熟悉各项规程和要求。
三、停电操作流程1.准备工作（1）操作人员应戴好绝缘手套、穿好绝缘鞋，并确认所有的工具、设备已经准备齐全。
（2）通过对变电站的整体情况进行检查，确保所有设备正常运行。
2.停电操作（1）根据停电操作手册的要求，对变电站进行逐一停电，先暂停输电，然后依次关闭开关、断路器等设备，直至整个变电站停电。
（2）在进行停电操作时，要及时关注设备的运行状态，确保其正常关闭。
3.断电状态（1）变电站停电后，应进行设备的全面检查，确认所有设备已经完全断电。
（2）对变电站中的各种设备进行维护和维修，确认设备运行正常后才能进行送电操作。
四、送电操作流程1.准备工作（1）操作人员应确认所有设备维护和维修工作已经完成，确保设备运行正常。
（2）检查变电站的整体情况，确认送电操作前的准备工作已经完成。
2.送电操作（1）根据送电操作手册的要求，依次开启开关、断路器等设备，确保逐一送电。
（2）在进行送电操作时，要及时关注设备的运行状态，确保设备正常。
3.送电状态（1）变电站送电后，应进行设备的全面检查，确认设备运行正常。
（2）监控设备的运行情况，确保变电站正常运行及输电安全。
五、安全注意事项1.在进行停送电操作时，必须按照规程要求逐一进行，严禁操作失误。
2.操作人员在进行停送电操作时，必须戴好绝缘手套、穿好绝缘鞋，确保安全。
3.在进行送电操作前，一定要确保设备维护和维修工作已经完成，确保设备运行正常。
4.操作人员在进行停送电操作时，必须密切关注设备的运行状态，确保设备正常运行。
六、总结KV变电站的停送电操作是一个关键的环节，对整个变电站的运行安全起着至关重要的作用。
发电厂10kV及400V厂用电运行规程
10kV及400V厂用电运行规程目次前言 (Ⅱ)1范围 (1)2规范性引用文件 (1)3厂用电主要技术参数 (1)4基本技术要求 (3)5运行方式 (3)6正常操作 (4)7事故处理 (8)前言为了贯彻“安全第一，预防为主”的方针，切实执行“两票三制”制度，防止误操作和其他不安全情况发生，确保厂用电安全可靠运行，根据电力行业有关标准规定以及《中国大唐集团公司企业标准编制规则》（试行）和厂颁《企业标准编制规则》中的有关规定，参考《红水河岩滩水电站技术设计报告》，特制定本规程。
本规程是对Q/YTD—1040009—2000《厂用电运行规程》的修订。
本规程1992年首次发布，本次为第三次修订。
本规程自发布之日起实施，自实施之日起原规程同时作废。
本规程对原规程作了如下主要内容的修改：（1）增加了目次和前言。
（2）增加了规范性引用文件。
本规程主要起草人：本规程主要审核人：本规程主要审定人：本规程批准人：本规程由XX水力发电厂发电部负责解释。
10kV及400V厂用电运行规程1 范围本规程规定了厂用电设备主要技术参数、基本技术要求、运行方式、设备运行操作、设备运行的监视及检查与操作、设备故障及事故处理等内容。
本规程适用于大唐岩滩水力发电厂。
2 规范性引用文件下列文件中的条款通过本规程的引用而成为本规程的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规程，然而，鼓励研究使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规程。
DL 408-1991 电业安全工作规程（发电厂变电站电气部份）3 厂用电主要技术参数3.1 10kV开关主要技术参数见表1。
3.2 10kV高压开关柜上层控制回路部分设备参数3.2.1 10kV高压开关室负荷开关柜：3.2.1.1 ZKK（C45N-6A/2P+ON）：本柜开关控制直流小空气开关。
3.2.1.2 1RD、2RD（HG30-32/6A 250V）：本柜开关控制直流保险。
110(66)kV～500kV架空输电线路运行规范
110(66)kV～500kV架空输电线路运行规范目录第一章总则 (1)第二章引用标准 (1)第三章岗位职责 (2)第四章安全管理 (5)第五章输电线路工程设计及验收管理 (9)第六章输电线路的运行管理 (10)第七章特殊区段输电线路的管理 (13)第八章输电线路保护区管理 (13)第九章运行维护重点工作 (15)第十章输电线路缺陷管理 (23)第十一章事故预想及处理 (24)第十二章输电线路技术管理 (26)第十三章输电线路评级与管理 (29)第十四章带电作业管理 (29)第十五章人员培训 (31)附录A（规范性附录）：架空输电线路缺陷管理办法 (35)附录B（规范性附录）：架空输电线路评级管理办法 (38)附录C（规范性附录）：架空输电线路专业年度工作总结提纲 (42)附录D（规范性附录）：架空输电线路故障调查及统计办法 (47)附录E（资料性附录）：架空输电线路运行技术资料档案（技术专档、线路台帐） (54)编制说明 (64)第一章总则第一条为了规范架空输电线路（以下简称“输电线路”或“线路”）的运行管理，使其达到标准化、制度化，保证设备安全、可靠、经济运行，特制定本规范。
第二条本规范依据国家（行业）有关法律法规、标准（包括规程、规范等，下同），以及国家电网公司发布的生产技术文件（包括导则、管理制度等，下同），并结合近年来全国电力系统输电线路运行经验、设备评估分析而制定。
第三条本规范对架空输电线路生产过程中的工程设计、验收、运行、缺陷管理、事故预想及处理、技术管理、设备评级、带电作业、人员培训等项工作以及运行维护重点工作，分别提出了具体要求或指导性意见。
第四条本规范适用于国家电网公司系统内的110（66）kV 500kV交流架空输电线路。
±50 0kV直流线路、35kV交流线路可参照执行。
第五条各区域电网、省（自治区、直辖市）电力有限公司可根据本规范，制定适合本地区电网实际情况的实施细则。
电气规程.doc
第一章电气系统第一节发电厂电气主接线1.15MW汽轮发电机1台。
2.10kV并网线2条：10kV联络Ⅰ线、10kV联络Ⅲ线；10kV 单母线分段：10kVⅠ段和10kVⅡ段；10kVⅠ段接于10kV联络Ⅰ线，10kVⅡ段母线接于10kV联络Ⅲ线。
3.同期点共设置4个。
（1）#1发电机出口2开关；（2）10kV联络Ⅰ线1开关；（3）10kV联络Ⅲ线19开关；（4）10kV母联18开关。
4. 10kV厂用工作变4台：#0、#1、#2厂变和化水变，#0厂变作为备用。
5. 10kV动力线9条：给水泵3台，一次风机2台，二次风机2台，引风机2台。
6.400V母线5条，主厂房有0段、Ⅰ段、Ⅱ段、化水配电室2条。
第二节正常运行方式1.#1发电机经出口2开关、10kVⅠ段母线，通过10kV联络Ⅰ线并入110kV新城变电站10kV母线。
10kVⅠ段母线经10kV母联带10kVⅡ段母线运行。
2.10kV联络Ⅰ线运行，10kV联络Ⅲ线备用;10kV联络Ⅲ线运行, 10kV联络Ⅰ线备用。
3.10kV厂用电由10kVⅠ段供电，10kV直配线由10kVⅠⅡ段供电。
4.400V厂用电由#1、#2厂用变分别供400VⅠⅡ段母线，#0厂用变带400V #0段母线分别对400VⅠⅡ段母线和化水配电室备用。
第二章发电机运行规程第一节发电机设备规范一、＃1发电机：1.型号：QF－15－2 1台2.技术条件：GB/T7064－20023.额定容量：18.75MVA4.额定功率：15000KW5.额定电压：10500V6.额定电流：1031A7.额定频率：50HZ8.功率因数：0.8滞后9.接线方式：Y10.额定转速：3000转/分钟11.绝缘等级：F/B12.生产厂家：济南发电设备厂13.生产日期：2004.1014.出品编号：15248二、微机励磁控制系统1.型号：MNSE-3A型1台2.手动调压范围：20%—150% 空载额定电压3.自动调压范围：70%—130% 空载额定电压4.调压精度：≤0.2%5.移项范围：15—135°6.生产厂家：青岛华威电力自动化中心第二节发电机励磁系统一、MNSE-3A型自动励磁装置＃1发电机自励半导体励磁系统：电源取自发电机本身，在发电机出口处接一台励磁变压器，经过半导体整流，供给发电机励磁。
水电厂厂用电
2、厂用电接线的一般原则 （1）接线应保证供电的可靠性和连续性， 并尽量简单清楚，以避免复杂的切换操作； （2）对大，中型水电厂的自用电母线应当 分段，每一分段母线应有独立的工作电源 （由发电机通过自用电变压器引出）和备 用电源，装设备用电源自动投入装臵； （3）有几个自用电源时，在接线上应考虑 它们能互为备用； （4）如果自用变压器或厂用电动机接在母 线上，应考虑当母线发生故障时，尽量保 证大部分主要厂用机械仍然能继续工作。
3、厂用电电源及其接线分类
厂用电电源一般由发电机电压母线（当发电机电压侧采用单母线分段时）或 单元接线的分支线（当发电机采用单元或扩大单元接线时）供电，而不采用 自高压母线取得自用电源，因为这样会使接线复杂，且经济性较差。对于大 容量水电厂则由于在系统中中有非常重要的地位，要求自用电更为可靠，因 此应尽可能的自地区电网取得厂用电的备用电源。 中型水电厂自用电一般应对如有两个独立的自用电源。大型水电厂，自用电 应有三个独立的自用电源，其中第三个电源作为备用电源，自地区电网取得。 单机容量在1000kW以下的水电厂，可只设一个自用电源。 自用变压器的台数一般与自用电源数相等。 自用电接线一般都采用单母线分段接线，分段母线间用高压断路器或低压自 动空气开关分段联络。 自用电源的备用有两种方式：明备用和暗备用。 暗备用是在正常运行中，所有自用电源（变压器、线路）都投入工作，每台 变压器只在低负荷下运行，没有明显停运的备用变压器。当一台变压器发生 故障时，另一台应能担负全厂或两个分段母线的全部重要负荷，并且保证需 要自启动的电动机在故障消除后能够自启动。 明备用是正常运行中有不工作的专门自用变压器或线路，它的容量应等于平 时工作的容量最大的自用电变压器容量。运行中任一台自用变压器断开时， 它都可以自动投入，供给全部自用电负荷。
公司电力系统运行规程
XX集团公司电力系统运行规程第一章总则第一条为了保证X化电力系统和电气设备的安全、可靠运行，正确、迅速地处理电力系统事故和故障，确保生产装置的稳定、连续供电，根据国家电力行业规程和《北京地区电气设备运行规程》，结合XX集团公司电力系统的实际情况，特制定本规程。
第二条各单位必须根据自辖系统和设备的具体情况，制定相应的现场运行、操作及事故处理规程，但在原则上不得与国家、电力行业及本规程相抵触。
第三条本规程适用于X化电力系统，系统内所有的电气调度、运行、操作人员、参与系统内电气工作的人员和其他相关人员以及供用电单位必须严格遵守本规程的各项规定。
第二章系统的运行电压及负荷管理第四条35KV及以上电压等级变电站的高、中、低压侧母线为系统电压监测点。
当系统电压不满足要求时，应根据系统的运行方式和运行状况，采取调节主变压器分接开关、投退补偿电力电容器、调节发电机机端电压、调整负荷等措施，保证监测点电压运行在规定范围内。
第五条系统运行电压在符合以下国家标准的前提下，应满足生产用电设备的运行需要，尽量减小系统的电压偏差。
1、35KV及以上系统供电电压正、负偏差的绝对值之和不超过额定电压的10%；2、IOKV及以下三相供电电压允许偏差为额定电压的-7%至+7%；3、220V单相供电电压允许偏差为额定电压的+7%、-10%o第六条主要电气设备规定的极限电压变动幅度如下：1、发电机正常运行电压的变动范围在额定值的+5%到-5%以内，最低运行电压应根据稳定运行的要求确定，一般不低于额定值90%,最高运行电压应遵守制造厂的规定，但也不得大于额定值的IlO乐2、电动机可以在电压额定值的95%至110%的范围内运行；3、变压器运行电压一般不应高于该运行分接头额定电压值的105乐根据变压器的构造特点，经过试验和制造厂认可，允许增高至分接头额定电压的110%,其电流值按相应规定执行；4、电力电容器运行电压不应高于额定电压的110机第七条35KV及以上电压等级变电站的中、低压侧系统的功率因数不应小于0.90O第八条动力事业部所属自备电站、变电站（所）应按以下规定向网调报负荷记录：I、自备发电站：0：00点报全日发电量、厂用电量、送、受电量、外供电量，发电高、低峰负荷。
配电装置的运行规程
配电装置的运行规程第一节配电装置投运前的检查1、真空开关及隔离手车送电前的检查：1.1检查工作票全部收回并终结,标示牌、临时遮栏已收回拆除，常设遮栏已恢复，设备及场地清洁，无遗留杂物。
1.2真空开关及隔离手车触头应接触紧密，母线接头应牢固，支架坚固可靠。
2、互感器的检查：2.1外壳清洁，无遗留杂物，工作接地良好。
2.2套管无破损裂缝。
2.3接线牢固正确。
2.4绝缘电阻应合格：用2500V摇表测一次对地、一次对二次的绝缘电阻，其值应不低于1MΩ/KV。
用500V摇表测二次对地绝缘电阻，其值应不低于0.5MΩ/KV。
2.5高压侧的熔丝是否完好，接触是否良好，有无短路现象。
第二节配电装置的正常运行与维护1、开关正常运行规定：1.1正常情况下，断路器应按铭牌规定的参数运行，不得超过额定值，断路器及辅助设备应处于良好的工作状态。
1.2运行人员严禁就地手动带负荷合闸，开关的手动跳闸只有在远方失控、试验、调试及发生人身设备事故时方可使用。
1.3 400V断路器开关跳闸失灵时，应先将设备负荷降至最低，然后用上一级开关断开后，再将400V断路器就地跳闸。
1.5断路器故障跳闸后的检查1.5.1支持瓷瓶及各瓷套管有无裂纹、破损、放电等痕迹。
1.5.2各出线的连接有无过热、变色、振动等现象。
1.5.3机械部分是否正常，电气运行状态与机械指示是否一致。
1.6开关运行中的检查和维护：1.6.1套管瓷瓶应清洁无破损和放电现象。
1.6.2引线接头接触良好，无发热变色现象。
1.6.3分、合闸位置应正确，外壳接地良好。
1.6.4相间隔板、灭弧罩应完整无歪偏。
1.6.5操作机构无变形，各部销子、镙丝完整。
1.6.6开关端子箱机构和门应关闭牢固，观察照明、控制信号应正确完整。
2、母线和刀闸的运行规定与检查维护：2.1 110KV、10KV、400V母线投入运行前应测量绝缘合格。
2.2母线及刀闸接头处应涂变色漆或试温片，其温度不应超过70℃。
2024年高压配电装置安全运行规程
____年高压配电装置安全运行规程第一章总则第一条为了保障高压配电装置的安全运行，预防和减少事故的发生，根据国家有关法律法规和相关标准，制定本规程。
第二条本规程适用于各类高压配电装置的安全运行管理，包括但不限于发电厂、变电站、配电站等。
第三条高压配电装置的安全运行应当遵循“安全第一、预防为主、综合治理”的原则。
第四条高压配电装置的安全运行管理应当建立责任制和考核制度，明确相关人员的职责和义务。
第五条高压配电装置的安全运行应当注重宣传教育工作，提高全体工作人员的安全意识和技能水平。
第二章设备管理第六条高压配电装置的设备应当符合国家规定的标准和技术要求，并经过定期检测和维护。
第七条高压配电装置的设备应当设置明确的运行、检修和停电操作程序，并严格按照程序进行操作。
第八条高压配电装置的设备应当配备完善的保护装置和安全设施，确保操作人员的人身安全。
第九条高压配电装置的设备应当定期进行巡视检查，发现问题及时处理，消除隐患。
第十条高压配电装置的设备维修、改造应当按照相关规定进行，不得擅自拆卸或改变装置的结构。
第三章安全操作第十一条高压配电装置的操作人员应当具备相应的岗位资格和技术水平，严格按照操作规程进行工作。
第十二条高压配电装置的操作人员应当熟悉设备的工作原理和操作流程，了解各种事故应急处理措施。
第十三条高压配电装置的操作人员应当配备必要的个人防护装备，严禁着装不符合安全要求进行操作。
第十四条高压配电装置的操作人员应当进行定期的安全培训和考核，提高自身的安全意识和技能水平。
第十五条高压配电装置的操作应当按照标准程序进行，不得违反相关规定和技术要求。
第四章应急预案第十六条高压配电装置应当制定详细的应急预案，包括事故报警、救援措施和组织协调等内容。
第十七条高压配电装置的应急预案应当与相关部门进行协调配合，确保在事故发生时能够快速响应和处理。
第十八条高压配电装置的应急预案应当经常进行演练和验证，不断完善和改进。
第十九条高压配电装置的应急预案应当明确责任人和沟通协调机制，提高应急响应效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
备案号：1010—2005Q/CDT-YTHP大唐岩滩水力发电厂企业标准Q/CDT-YTHP103 0305-2005 10kV及400V厂用电运行规程2005—02—01发布 2005—02—01实施大唐岩滩水力发电厂发布目次前言 (Ⅱ)1范围 (1)2规范性引用文件 (1)3厂用电主要技术参数 (1)4基本技术要求 (3)5运行方式 (3)6正常操作 (4)7事故处理 (8)前言为了贯彻“安全第一，预防为主”的方针，切实执行“两票三制”制度，防止误操作和其他不安全情况发生，确保厂用电安全可靠运行，根据电力行业有关标准规定以及《中国大唐集团公司企业标准编制规则》（试行）和厂颁《企业标准编制规则》中的有关规定，参考《红水河岩滩水电站技术设计报告》，特制定本规程。
本规程是对Q/YTD—1040009—2000《厂用电运行规程》的修订。
本规程1992年首次发布，本次为第三次修订。
本规程自发布之日起实施，自实施之日起原规程同时作废。
本规程对原规程作了如下主要内容的修改：（1）增加了目次和前言。
（2）增加了规范性引用文件。
本规程主要起草人：杨新贵陆杉光黄国庚黄显文黄自和本规程主要审核人：黄其标陆杉光韦辉兰耀设陈海华伍以敏本规程主要审定人：王连华本规程批准人：陈湘宁本规程由大唐岩滩水力发电厂发电部负责解释。
10kV及400V厂用电运行规程1 范围本规程规定了厂用电设备主要技术参数、基本技术要求、运行方式、设备运行操作、设备运行的监视及检查与操作、设备故障及事故处理等内容。
本规程适用于大唐岩滩水力发电厂。
2 规范性引用文件下列文件中的条款通过本规程的引用而成为本规程的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规程，然而，鼓励研究使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规程。
DL 408-1991 电业安全工作规程（发电厂变电站电气部份）3 厂用电主要技术参数3.1 10kV开关主要技术参数见表1。
3.2 10kV高压开关柜上层控制回路部分设备参数3.2.1 10kV高压开关室负荷开关柜：3.2.1.1 ZKK（C45N-6A/2P+ON）：本柜开关控制直流小空气开关。
3.2.1.2 1RD、2RD（HG30-32/6A 250V）：本柜开关控制直流保险。
3.2.1.3 3RD、4RD（HG30-32/6A 250V）：本柜开关合闸直流保险。
3.2.1.4 11RD（HG30-32/4A 250V）：本柜开关柜内加热及照明保险。
3.2.2 10kV高压开关室9201QF、9501QF、9504QF联络开关柜：3.2.2.1 3RD、4RD（HG30-32/6A 250V）：本柜开关合闸直流保险。
3.2.2.2 11RD（HG30-32/4A 250V）本柜开关柜内加热及照明保险。
3.2.3 10kV高压开关室9203QF、9403QF联络开关柜3.2.3.1 ZKK（C45N-6A/2P+ON）：本柜开关控制直流小空气开关。
3.2.3.2 3RD、4RD（HG30-32/6A 250V）：本柜开关合闸直流保险。
3.2.3.3 11RD（HG30-32/4A 250V）本柜开关柜内加热及照明保险。
3.2.4 10kV高压开关室910QF（940QF）进线开关柜3.2.4.1 1ZKK（C45N-6A/2P+ON）：910QF（940QF）控制直流小空气开关。
3.2.4.2 2ZKK（C45N-6A/2P+ON）：151QF（154QF）开关柜照明、加热及试验交流电源。
3.2.4.3 3RD、4RD（HG30-32/6A 250V）：本柜开关合闸直流保险。
3.2.4.4 11RD（HG30-32/4A 250V）本柜开关柜内加热及照明保险。
3.2.5 10kV高压开关室920QF进线开关柜3.2.5.1 1ZKK（C45N-6A/2P+ON）：920QF控制直流小空气开关。
3.2.5.2 2ZKK（C45N-6A/2P+ON）：152QF开关柜照明、加热及试验交流电源。
3.2.5.3 3RD、4RD（HG30-32/6A 250V）：本柜开关合闸直流保险。
3.2.5.4 11RD（HG30-32/4A 250V）本柜开关柜内加热及照明保险。
3.2.5.5 1DK（C45N-6A/2P+ON）：10kV系统开关控制直流电源联络小空气开关。
3.2.5.6 2DK（C45N-6A/2P+ON）：备用。
3.2.6 10kV高压开关室930QF进线开关柜3.2.6.1 1ZKK（C45N-6A/2P+ON）：930QF控制直流小空气开关。
3.2.6.2 2ZKK（C45N-6A/2P+ON）：备用。
3.2.6.3 3ZKK（C45N-6A/2P+ON）：153QF开关柜照明、加热及试验交流电源。
3.2.6.4 1DK（C45N-6A/2P+ON）：10kV系统开关合闸直流电源联络小空气开关。
3.2.6.5 3RD、4RD（HG30-32/6A 250V）：本柜开关合闸直流保险。
3.2.6.6 11RD（HG30-32/4A 250V）本柜开关柜内加热及照明保险。
3.2.7 950QF进线开关柜3.2.7.1 1RD、2RD（HG30-32/6A 250V）：本柜开关控制直流保险。
3.2.7.2 3RD、4RD（HG30-32/6A 250V）：本柜开关合闸直流保险。
3.2.7.3 11RD(HG30-32/4A 250V):本柜开关柜内加热及照明保险。
3.2.8 91TV、92TV、93TV、94TV柜3.2.8.1 1RD、2RD、3RD（HG30-32/4A 250V）：TV二次侧保险。
3.2.8.2 11RD（HG30-32/4A 250V）本柜开关柜内加热及照明保险。
3.2.9 95TV柜3.2.9.1 ZKK（C45N-6A/2P+ON）：控制直流小空气开关。
3.2.9.2 1RD、2RD、3RD（500V 4A）：TV二次侧保险。
3.2.9.3 11RD（HG30-32/4A 250V）本柜开关柜内加热及照明保险。
3.2.10 10kV高压开关室各联络开关控制直流电源的接引：3.2.10.1 9201QF控制直流电源引自保护室直流屏Ⅰ段57ZKK。
3.2.10.2 9504QF控制直流电源引自保护室直流屏Ⅰ段58ZKK。
3.2.10.3 9203QF控制直流电源引自保护室直流屏Ⅰ段62ZKK。
3.2.10.4 9403QF控制直流电源引自保护室直流屏Ⅱ段57ZKK。
3.2.10.5 9501QF控制直流电源引自保护室直流屏Ⅱ段58ZKK。
3.2.10.6 950QF控制直流电源引自保护室直流屏Ⅱ段59ZKK。
4 基本技术要求4.1 设备运行前保护应安装完成并能投入运行。
4.2 10kV开关柜应具有操作“五防”闭锁装置。
但目前情况是：所有开关柜具有的闭锁功能有防止带负荷拉（合）刀闸；所有负荷开关柜均具有的闭锁功能为防止带接地刀合闸或防止带电合地刀合闸。
所有开关柜均无防止错误拉合开关闭锁功能；防止误入带电间隔的闭锁功能也不完善。
4.3 厂用电的运行方式，由厂生技部制订，发电部实施。
5 运行方式5.1 10kV系统运行方式5.1.1 10kV系统共分五段，正常运行时，Ⅰ、Ⅱ、Ⅲ、Ⅳ段分别由四台机组（主变低压侧）所带的四台高压厂变21TM、22TM、23TM、24TM供电, 10kV Ⅴ段由降压站通过950QF供电，9201QF为Ⅰ、Ⅱ段母线联络开关，9203QF为Ⅱ、Ⅲ段母线联络开关，9403QF为Ⅲ、Ⅳ段母线联络开关，9504QF为Ⅳ、Ⅴ段母线联络开关，9501QF为Ⅰ、Ⅴ段母线联络开关。
正常运行时，各段母线独立运行，9201QF、9203QF 、9403QF、95040F、9501QF在断开状态。
10kV系统开关均具有计算机监控系统远方操作和现场操作两种操作方式，现场操作分为现场电动、开关柜本体按纽操作。
正常情况下应采用远方操作方式。
5.1.2 10kV系统备自投（BZT）：10kV系统五个母联开关9201QF、9203QF 、9403QF、95040F、9501QF 均有备自投功能，通过计算机监控系统实现。
5.1.2.1 10KV系统备自投（BZT）中，Ⅰ、Ⅱ段互为主备用，Ⅲ、Ⅳ段互为主备用，相邻的另一侧母线为副备用，Ⅴ段不设自动投入功能。
5.1.2.2 每一段母线的三相失压信号串联通过一投切压板后进入PLC作为该母线的BZT启动信号。
5.1.2.3 通过远方操作设置可以闭锁单段母线的备自投功能。
5.1.2.4 当一段母线备自投动作时，将闭锁相邻母线的备自投功能10秒钟。
5.1.2.5 当一段母线的备自投动作时，向上位机报备自投动作信息：“x母备自投动作合xx”(其中x—为母线编号；xx—为母联开关编号)。
5.1.2.6 通过远方操作设置的软压板可以闭锁主备用自动优先，即闭锁主备用，而选择副备用作为相应母线的备用。
5.2 10KV BZT流程说明5.2.1 BZT动作总闭锁条件：（1）母线的进线高压厂变过流动作；（2）本母线不失压（开关量）；（3）本母线电压模拟量>；（4）相邻母线备自投动作。
5.2.2 Ⅰ母失压5.2.2.1 合9201QF的条件：Ⅱ母有压； 9203QF在分； 9201QF及9501QF在分；5.2.2.2 合9501QF的条件：Ⅴ母有压；Ⅱ母失压或设定优先； 9504QF在分； 9201QF及9501QF在分；5.2.3 Ⅱ母失压5.2.3.1 合9201QF的条件： I母有压； 9501QF在分； 9201QF及9203QF均在分；5.2.3.2 合9203QF的条件：Ⅲ母有压；I母失压或设定优先；9403QF在分；9201QF及9203QF均在分；5.2.4 Ⅲ母失压5.2.4.1 合9403QF的条件：Ⅳ母有压；9504QF在分；9403QF及9203QF均在分；5.2.4.2 合9203QF的条件：Ⅱ母有压；IV母失压或设定优先；9201QF在分；9403QF及9203QF均在分；5.2.5 Ⅳ母失压5.2.5.1 合9403QF的条件：Ⅲ母有压；9203QF在分；9403QF及9504QF均在分；5.2.5.2 合9504QF的条件：Ⅴ母有压；Ⅲ母失压或设定优先；9203QF在分；9203QF及9201QF均在分；5.3 400V厂用电系统运行方式5.3.1 正常运行时，厂内400V Ⅰ～Ⅵ段母线分别由#1～#6厂低变（41TM～46TM）供电，正常情况下各段母线分段运行。
Ⅰ段与Ⅱ段母线由421ZKK联络，Ⅲ段和Ⅳ段母线由443ZKK联络，Ⅴ段与Ⅵ段母线由465ZKK联络，并装有备自投BZT装置，正常情况下投入运行。
