【CN209469869U】一种大直径供热管道顶管内穿管的施工辅助工装【专利】

合集下载

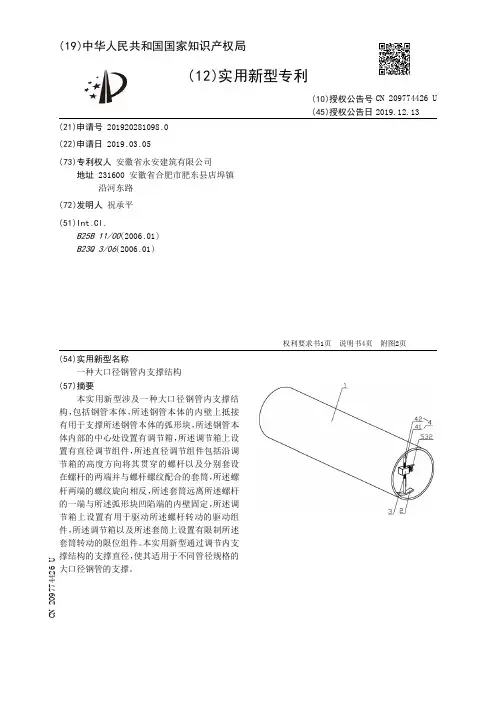

【CN209774426U】一种大口径钢管内支撑结构【专利】

【CN209774426U】一种大口径钢管内支撑结构【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920281098.0(22)申请日 2019.03.05(73)专利权人 安徽省永安建筑有限公司地址 231600 安徽省合肥市肥东县店埠镇沿河东路(72)发明人 祝承平 (51)Int.Cl.B25B 11/00(2006.01)B23Q 3/06(2006.01)(54)实用新型名称一种大口径钢管内支撑结构(57)摘要本实用新型涉及一种大口径钢管内支撑结构,包括钢管本体,所述钢管本体的内壁上抵接有用于支撑所述钢管本体的弧形块,所述钢管本体内部的中心处设置有调节箱,所述调节箱上设置有直径调节组件,所述直径调节组件包括沿调节箱的高度方向将其贯穿的螺杆以及分别套设在螺杆的两端并与螺杆螺纹配合的套筒,所述螺杆两端的螺纹旋向相反,所述套筒远离所述螺杆的一端与所述弧形块凹陷端的内壁固定,所述调节箱上设置有用于驱动所述螺杆转动的驱动组件,所述调节箱以及所述套筒上设置有限制所述套筒转动的限位组件。

本实用新型通过调节内支撑结构的支撑直径,使其适用于不同管径规格的大口径钢管的支撑。

权利要求书1页 说明书4页 附图2页CN 209774426 U 2019.12.13C N 209774426U权 利 要 求 书1/1页CN 209774426 U1.一种大口径钢管内支撑结构,包括钢管本体(1),其特征在于:所述钢管本体(1)的内壁上抵接有用于支撑所述钢管本体(1)的弧形块(2),所述钢管本体(1)内部的中心处设置有调节箱(3),所述调节箱(3)上设置有直径调节组件(4),所述直径调节组件(4)包括沿调节箱(3)的高度方向将其贯穿的螺杆(41)以及分别套设在螺杆(41)的两端并与螺杆(41)螺纹配合的套筒(42),所述螺杆(41)两端的螺纹旋向相反,所述套筒(42)远离所述螺杆(41)的一端与所述弧形块(2)凹陷端的内壁固定,所述调节箱(3)上设置有用于驱动所述螺杆(41)转动的驱动组件(5),所述调节箱(3)以及所述套筒(42)上设置有限制所述套筒(42)转动的限位组件(6)。

一种辅助工装[实用新型专利]

一种辅助工装[实用新型专利]

(10)授权公告号(45)授权公告日 (21)申请号 201520846588.2(22)申请日 2015.10.29B23B 31/40(2006.01)(73)专利权人重庆纳川重型机械有限公司地址400063 重庆市南岸区弹子石纳溪沟(72)发明人霍迎春 李红 王勇 段祖洪(74)专利代理机构重庆华科专利事务所 50123代理人康海燕(54)实用新型名称一种辅助工装(57)摘要本实用新型涉及一种辅助工装,包括支撑筒,支撑筒的上部设有两个向外延伸的凸耳,两个凸耳上分别设有朝下的铰链座和支撑杆;支撑筒的外部套有拉环,拉环铰接在铰链座上,拉环上连接有滑块,滑块套在支撑杆上,支撑杆上套有将滑块向下顶紧的弹簧,滑块的下方设有与支撑杆螺纹配合的螺母;支撑筒的内腔设有从上至下直径逐渐增大的内锥面,内锥面处设置有胀套,胀套的外壁的下部设有与内锥面配合的外锥面,胀套和拉环通过销轴连接,支撑筒的侧壁沿轴向设有与销轴滑动配合的长槽孔,支撑筒的下端设有边沿为正多边形的模板,模板的中心设有与支撑筒同轴的中心孔。

利用该辅助工装能够提高加工精度,同时具有装卸方便,加工效率高的优点。

(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书1页 说明书2页 附图3页CN 205110844 U 2016.03.30C N 205110844U1.一种辅助工装,其特征在于:包括支撑筒(1),所述支撑筒(1)的上部设有两个向外延伸的凸耳(4),所述两个凸耳(4)上分别设有朝下的铰链座(5)和支撑杆(9);所述支撑筒(1)的外部套有拉环(8),所述拉环(8)铰接在铰链座(5)上,所述拉环(8)上连接有滑块(10),所述滑块(10)套在所述支撑杆(9)上,所述支撑杆(9)上套有将滑块(10)向下顶紧的弹簧(11),所述滑块(10)的下方设有与支撑杆(9)螺纹配合的螺母;所述支撑筒(1)的内腔设有从上至下直径逐渐增大的内锥面(13),所述内锥面(13)处设置有胀套(2),所述胀套(2)的外壁的下部设有与所述内锥面(13)配合的外锥面,所述胀套(2)和所述拉环(8)通过销轴(15)连接,所述支撑筒(1)的侧壁沿轴向设有与所述销轴(15)滑动配合的长槽孔(14),所述支撑筒(1)的下端设有边沿为正多边形的模板(3),所述模板(3)的中心设有与所述支撑筒(1)同轴的中心孔,所述中心孔的直径不小于所述胀套(2)的内径,所述模板(3)与所述支撑筒(1)一体成型,所述支撑筒(1)的内腔的上端设有倒角(12)。

【CN209774416U】一种用于大型管件装夹的工装【专利】

【CN209774416U】一种用于大型管件装夹的工装【专利】

权利要求书1页 说明书3页 附图1页
CN 209774416 U
CN 209774416 U
权 利 要 求 书
1/1 页
1 .一种用于大型管件装夹的工装,其特征在于,包括底座以及设置在所述底座上的夹 圈 ,所述夹圈包括与所述底座一体连接的下哈 夫夹圈 、与所述下哈 夫夹圈对接连接的上哈 夫夹圈 ,在所述夹圈上沿 周向设置有若干数量 用于径向夹紧大型管件的 装夹螺钉 ,所述装 夹螺钉的前端顶压部上活动连接有用于在装夹时防止管件表面损伤的紫铜头,在所述紫铜 头上与所述管件接触的部位加工有密布的沟槽。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920060574 .6
(22)申请日 2019 .01 .15
(73)专利权人 江阴润源机械有限公司 地址 214400 江苏省无锡市江阴市周庄镇 洪塔路28号
(72)发明人 曹建俊
(74)专利代理机构 江阴义海知识产权代理事务 所(普通合伙) 32247
4 .根据权利要求3所述的一种用于大型管件装夹的工装,其特征在于,所述哈夫拼合法 兰之间还通过销钉定位连接。
5 .根据权利要求1所述的一种用于大型管件装夹的工装,其特征在于,所述装夹螺钉的 前端顶压部为一段圆柱,所述圆柱的外圆上设置有环形沟槽,所述紫铜头可转动地套接在 所述圆 柱的 外圆上 ,所述紫铜头上还设置有限 位螺钉 ,所述限 位螺钉的 前端轴头进入所述 环形沟槽中实现轴向限位。
实用新型内容 [0004] 为了解决上述问题,本实用新型提出一种用于大型管件装夹的工装,旨在实现装 夹时中心高度的可调,同时减少装夹变形,保证产品的外观质量。具体的技术方案如下: [0005] 一种用于大型管件装夹的工装,包括底座以及设置在所述底座上的夹圈,所述夹 圈包括与所述底座一体连接的下哈夫夹圈 、与所述下哈 夫夹圈对接连接的上哈 夫夹圈 ,在 所述夹圈上沿周向设置有若干数量用于径向夹紧大型管件的装夹螺钉,所述装夹螺钉的前 端顶压部上活动连接有用于在装夹时防止管件表面损伤的紫铜头,在所述紫铜头上与所述 管件接触的部位加工有密布的沟槽。 [0006] 上述技术方案中,通过在底座上设置夹圈、在夹圈上设置多个装夹螺钉,可以使得 装夹的 力较为分散 ,避免了现有技术中装夹力过于集中的弊端 ;同时 ,装夹螺钉的前端顶压 部上活动连接有紫铜头,装夹部位是紫铜头与管件接触,从而可以避免装夹损伤,保证产品 的 外观 质量 ;而且 ,紫铜头与管件接触的 部位设置有沟槽 ,可以 增加 周向 摩擦力 ,从而在满 足镗孔所需的装夹扭矩的基础上适当减小装夹螺钉的顶紧力,进而减小装夹变形。另外,相 比V型铁装夹,管件的中心能够调整,从而提高了装夹的灵活性和适应性。 [0007] 作为本实用新型的优选方案之一,所述夹圈的外圆上设置有加强筋。 [0008] 通过在夹圈的外圆上设置加强筋,提高了夹圈的刚性。 [0009] 作为本实用新型的优选方案之二,在所述上哈夫夹圈、下哈夫夹圈上位于所述上 哈夫夹圈、下哈夫夹圈的对接处分别设置有哈夫拼合法兰,所述哈夫拼合法兰之间通过螺 栓进行固定连接。 [0010] 通过将夹圈设置为上哈夫夹圈、下哈夫夹圈,可以使得大型管件较为方便地吊装 到夹圈中。 [0011] 本实用新型中,所述哈夫拼合法兰之间还通过销钉定位连接。 [0012] 作为本实用新型的优选方案之三,所述装夹螺钉的前端顶压部为一段圆柱,所述 圆 柱的 外圆上设置有环形 沟槽 ,所述紫铜头可转动地套接在所述圆 柱的 外圆上 ,所述紫铜 头上还设置有限位螺钉,所述限位螺钉的前端轴头进入所述环形沟槽中实现轴向限位。

一种顶管内安装内套钢管的施工工艺[发明专利]

一种顶管内安装内套钢管的施工工艺[发明专利]

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202010659720.4(22)申请日 2020.07.09(71)申请人 中冶南方城市建设工程技术有限公司地址 430000 湖北省武汉市武昌区徐东大街175号中冶南方大厦A座19F申请人 中冶南方工程技术有限公司(72)发明人 肖敏 李海峰 罗可 朱少华 吴梓鸿 (74)专利代理机构 湖北武汉永嘉专利代理有限公司 42102代理人 乐综胜(51)Int.Cl.F16L 1/036(2006.01)F16L 1/06(2006.01)(54)发明名称一种顶管内安装内套钢管的施工工艺(57)摘要本发明公开了一种顶管内安装内套钢管的施工工艺,包括以下步骤:施工完成顶管工作井、混凝土顶管及接受平台;将升降运输车吊装至管节接受平台上;将第一管节吊装至管节接受平台上;通过升降运输车将第一管节运输至混凝土顶管内,将第一管节安装固定,升降运输车从第一管节内退出;将下一管节吊装至管节接受平台上;通过升降运输车将管节运输至与上一管节拼接并安装固定;重复以上步骤直至所有管节安装固定到位。

实现狭小空间内安装管节,减少工程器械类费用,可精确调整管节安装高度和坡度,保证管道施工质量,减少待安装管节与顶管相互作用,避免顶管和管节受损,运输车循环工作,可由两台运输车两头同时工作,提高安装效率,大大缩短工期。

权利要求书1页 说明书5页 附图3页CN 111828730 A 2020.10.27C N 111828730A1.一种顶管内安装内套钢管的施工工艺,其特征在于,包括以下步骤:1)施工完成顶管工作井和混凝土顶管,混凝土顶管水平布置于顶管工作井的一侧,并与顶管工作井连通;2)在顶管工作井内施工完成管节接受平台,管节接受平台设置于顶管工作井的底部,管节接受平台顶部与混凝土顶管底部的高度一致;3)将升降运输车从顶管工作井外吊装至管节接受平台上,并移至混凝土顶管内;4)将第一管节从顶管工作井外吊装至管节接受平台上;5)将升降运输车穿入第一管节内,并将第一管节托起;6)通过升降运输车将第一管节运输至混凝土顶管内,将第一管节安装固定,升降运输车从第一管节内退出;7)将下一管节从顶管工作井外吊装至管节接受平台上;8)将升降运输车穿入管节内,并将管节托起;9)通过升降运输车将管节运输至混凝土顶管内,将管节与上一管节拼接并安装固定,升降运输车从管节内退出;10)重复步骤7)~9)直至所有管节在混凝土顶管内安装固定到位。

一种管道对接用辅助工装[实用新型专利]

一种管道对接用辅助工装[实用新型专利]

专利名称:一种管道对接用辅助工装专利类型:实用新型专利
发明人:杜欣,邓立峰
申请号:CN202021929796.6
申请日:20200907
公开号:CN212858408U
公开日:
20210402
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种管道对接用辅助工装,涉及管道对接工具技术领域,主要用于解决现有的管道对接主要依靠人工,操作难度较大、花费时间长、难以保证成品率的问题。

其主要结构为:包括中部能够90°弯折的工装主体,所述工装主体的两端皆设有固定部,两个所述固定部相对设置,且所述固定部上设有锁紧部。

本实用新型提供的一种管道对接用辅助工装,其能够辅助工人完成管道与管道之间、管道与弯头之间的对口焊接,且一人即可完成操作,省时省力,使用方便,大大提高了良品率。

申请人:重庆金维实业有限责任公司
地址:401254 重庆市长寿区长寿化工园区(川维厂内)
国籍:CN
代理机构:成都华风专利事务所(普通合伙)
代理人:王梓丞
更多信息请下载全文后查看。

一种大直径筒体整体卷制辅助工装[实用新型专利]

一种大直径筒体整体卷制辅助工装[实用新型专利]

专利名称:一种大直径筒体整体卷制辅助工装专利类型:实用新型专利
发明人:马小兵,李宗枚,王军杰,朱生萍,李华,刘艳申请号:CN201720367813.3
申请日:20170410
公开号:CN206632263U
公开日:
20171114
专利内容由知识产权出版社提供
摘要:本实用新型涉及一种大直径筒体整体卷制辅助工装,该工装包括置于筒体(5)上方的筒体吊架和置于筒体(5)两侧的固定支架;筒体吊架包括支撑杆(7)、设在支撑杆(7)上的滚动轴承(8)和对称设在该支撑杆(7)两端的侧板(6),该侧板(6)上部开设有与吊车吊钩配合使用的通孔;固定支架包括支撑架(2)、设在该支撑架(2)顶面且对称设于横杆两端的支板(3)以及设在横杆上的滚轮(4);卷制过程中,筒体(5)能搭挂在筒体吊架的滚动轴承(8)上以及能搭靠在固定支架的滚轮(4)上,在卷制过程中两者相互配合给筒体提供向上和斜向上的刚性支撑,有效克服筒体刚性不足的缺陷,辅助卷板机对筒体整体卷制一次成型,卷制质量高。

申请人:兰州兰石重型装备股份有限公司
地址:730050 甘肃省兰州市七里河区西津西路196号
国籍:CN
代理机构:兰州中科华西专利代理有限公司
代理人:曹向东
更多信息请下载全文后查看。

一种便于大型钢管穿越套管的装置[实用新型专利]

一种便于大型钢管穿越套管的装置[实用新型专利]

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201821366688.5(22)申请日 2018.08.23(73)专利权人 中国电建市政建设集团有限公司地址 300384 天津市滨海新区高新区华苑产业区榕苑路2号4-2101(72)发明人 于宾 李超 尚召云 高连琳 李高攀 赵勇 杜璐 蔡英华 苗壮壮 (74)专利代理机构 天津滨海科纬知识产权代理有限公司 12211代理人 张峻(51)Int.Cl.F16L 5/00(2006.01)(54)实用新型名称一种便于大型钢管穿越套管的装置(57)摘要本实用新型提供了一种便于大型钢管穿越套管的装置,包括多个安装在套管内的支撑构件,所述支撑构件沿套管的轴线方向排成左右两排分布在套管内壁上,且左右两侧的支撑构件对称分布,所述支撑构件通过安装板安装在套管内壁上;支撑构件中还包括一个滚轮,滚轮可转动连接在支撑构件中,且滚轮的高度可以调节;此装置能够有效解决大型钢管穿越混凝土套管时施工操作繁琐且拖车装置不易通过下一个混凝土套管管节造成穿越困难的问题。

权利要求书1页 说明书3页 附图4页CN 208687123 U 2019.04.02C N 208687123U1.一种便于大型钢管穿越套管的装置,其特征在于:包括多个安装在套管(2)内的支撑构件(1),支撑构件(1)中还包括一个滚轮(14),滚轮(14)可转动连接在支撑构件(1)中,且滚轮(14)的高度可以调节;所述支撑构件(1)沿套管(2)的轴线方向排成左右两排分布在套管(2)内壁上,且左右两侧的支撑构件(1)对称分布,两侧支撑构件(1)中滚轮(14)的竖直中线在套管(2)的纵截面内所呈的圆心角为α;所述支撑构件(1)中包括一块安装板(11)和一块角度控制板(12),安装板(11)的一个侧边和角度控制板(12)的一个侧边固接在一起,角度控制板(12)与安装板(11)之间呈夹角β,且β=180°-α/2;所述支撑构件(1)通过安装板(11)安装在套管(2)内壁上。

一种机械顶管辅助穿管装置[实用新型专利]

一种机械顶管辅助穿管装置[实用新型专利]

专利名称:一种机械顶管辅助穿管装置
专利类型:实用新型专利
发明人:赵明,沙品亮,袁素洁,李宏生,刚志达,史继伟申请号:CN201822253889.0
申请日:20181229
公开号:CN209524147U
公开日:
20191022
专利内容由知识产权出版社提供
摘要:本实用新型涉及一种机械顶管辅助穿管装置,包括由两个半圆弧状卡箍组成的圆形卡环、用将两个卡箍锁紧的固定锁紧机构和导向机构,导向机构包括导向轮和轮座,轮座由上轮座和下轮座组成,上轮座固定设置在卡环外壁上,所述下轮座上通过轮轴安装所述导向轮,该下轮座与上轮座之间设有弹性顶压组件;固定锁紧机构包括紧固板、紧固销和偏心手柄,两个卡箍的两端均固定设置有所述紧固板,紧固板沿卡箍径向向外延伸,紧固销一端端依次穿过分别设置于两个卡箍一端的两个紧固板,并通过固定销与偏心手柄连接,另一端通过锁紧销卡锁紧。

上述技术方案设计合理,结构简单,操作方便,既能保证了工程质量又提高了穿管效率。

申请人:华润燃气郑州工程建设有限公司
地址:450006 河南省郑州市中原区汝河西路50号
国籍:CN
代理机构:郑州明德知识产权代理事务所(普通合伙)
代理人:李艳玲
更多信息请下载全文后查看。

一种中大口径管带内模冷拔辅助上料装置[实用新型专利]

一种中大口径管带内模冷拔辅助上料装置[实用新型专利]

专利名称:一种中大口径管带内模冷拔辅助上料装置专利类型:实用新型专利
发明人:周向东,王植栋,吕俊,陶丹
申请号:CN201922474143.7
申请日:20191231
公开号:CN211726969U
公开日:
20201023
专利内容由知识产权出版社提供
摘要:本实用新型涉及一种中大口径管带内模冷拔辅助上料装置,包括冷拔机、主传动滚轮、固定杆、被动传动滚轮、移动杆、套环、固定环及电机,所述冷拔机的侧部设置固定杆,固定杆上安装主传动滚轮,所述电机驱动主传动滚轮转动;所述冷拔机的侧部还设有固定环,固定环上设置套环,套环上固定连接移动杆,移动杆上转动设置被动传动滚轮;所述被动传动滚轮与主传动滚轮能够相配合压住并输送管材。

本实用新型可以解决中冷拔时内模装入管材内孔过程中因重量较大导致劳动强度大,效率低的难题。

申请人:无锡隆达金属材料有限公司
地址:214105 江苏省无锡市锡山区安镇街道翔云路18号
国籍:CN
代理机构:无锡市大为专利商标事务所(普通合伙)
更多信息请下载全文后查看。

一种供热管道施工用可拆卸支护装置[实用新型专利]

一种供热管道施工用可拆卸支护装置[实用新型专利]

专利名称:一种供热管道施工用可拆卸支护装置专利类型:实用新型专利
发明人:杨海波,杜英杰,田方正,宋晓龙,文亚萌申请号:CN202020418966.8
申请日:20200327
公开号:CN211948477U
公开日:
20201117
专利内容由知识产权出版社提供
摘要:本实用新型提出了一种供热管道施工用可拆卸支护装置,涉及供热管道施工技术领域,包括用于架设在供热管道两侧的支护侧板和连接两侧支护侧板的多根支撑杆,支护侧板的底部向下延伸有多个插腿,支护侧板靠近供热管道一侧的侧面沿水平方向开设有径向截面为T型的安装通槽,支护侧板背离供热管道一侧的侧面沿安装通槽的长度方向开设有多个连通安装通槽的连接通孔,支撑杆的两端设置有与安装通槽匹配的滑块,滑块的端部开设有与连接通孔适配的连接孔,滑块安装于安装通槽,连接件贯穿连接通孔与滑块上的连接孔连接将支撑杆固定于支护侧板,解决现有技术中支护架不能灵活组装和吊运、需要反复搭设和拆卸导致施工量大、施工成本高的问题。

申请人:杨海波
地址:451100 河南省郑州市新郑市华夏大道180号附307号
国籍:CN
代理机构:郑州中鼎万策专利代理事务所(普通合伙)
代理人:徐文婷
更多信息请下载全文后查看。

一种换热管穿管引导装置[发明专利]

一种换热管穿管引导装置[发明专利]

(10)申请公布号(43)申请公布日 (21)申请号 201410682338.X(22)申请日 2014.11.24B23P 21/00(2006.01)(71)申请人蓝星(北京)化工机械有限公司地址100176 北京市大兴区北京经济技术开发区兴业街5号(72)发明人刘金钢 胡来平 王智博 李晶刘昭 王莹(54)发明名称一种换热管穿管引导装置(57)摘要本发明公开了一种换热管穿管引导装置,包括头部和尾部,其特征在于,所述头部顶端为圆弧锥状结构,所述尾部包括定位部和连接部,所述定位部的一端设置有开槽部,所述连接部的一端穿过定位部与头部固定连接,所述连接部的另一端撑开定位部的开槽部,确保开槽部卡紧固定于换热管内壁。

采用本发明的换热管穿管引导装置,即使在换热管组装时,由于重力作用,换热管产生了微微的弯曲,折流板和管板的管孔位置有公差范围内的变化,其依然能够使换热管很容易找到进入管孔的位置,穿过管孔,大大节约了穿管时间。

(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书1页 说明书2页 附图2页CN 105690082 A 2016.06.22C N 105690082A1.一种换热管穿管引导装置,包括头部和尾部,其特征在于,所述头部顶端为圆弧锥状结构,所述尾部包括定位部和连接部,所述定位部的一端设置有开槽部,所述连接部的一端穿过定位部与头部固定连接,所述连接部的另一端撑开定位部的开槽部,确保开槽部卡紧固定于换热管内壁。

2.根据权利要求1所述的换热管穿管引导装置,其特征在于,所述连接部为锥形螺栓,锥形螺栓的一端穿过定位部与头部螺纹嵌合连接,锥形螺栓另一端的锥面撑定位部的开槽部,确保开槽部卡紧固定于换热管内。

3.根据权利要求1所述的换热管穿管引导装置,其特征在于,所述头部的顶端为30°圆锥面。

4.根据权利要求1至3中任一权利要求所述的换热管穿管引导装置,其特征在于,所述换热管穿管引导装置头部设置有头部夹持面,所述尾部设置有尾部夹持面。

【CN209605699U】一种用于轧制型高效换热管的测量工装【专利】

【CN209605699U】一种用于轧制型高效换热管的测量工装【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920269420.8(22)申请日 2019.03.04(73)专利权人 中国石油天然气股份有限公司地址 100007 北京市东城区东直门北大街9号中国石油大厦(72)发明人 高少平 侯晓峰 陈欣 孙利 刘金岭 王建庆 刘岩 秦国民 韩超 张振亮 王睿军 柳胤丞 王梓铭 田霖昊 (74)专利代理机构 北京康信知识产权代理有限责任公司 11240代理人 刘娜(51)Int.Cl.G01B 5/00(2006.01)(54)实用新型名称一种用于轧制型高效换热管的测量工装(57)摘要本实用新型提供了一种用于轧制型高效换热管的测量工装,包括:基座,基座具有定位结构,以用于固定轧制成型的换热管;标准模块,标准模块具有测量表面,测量表面呈波纹形。

本实用新型有效地解决了现有技术中轧制换热管不易进行检测的问题。

权利要求书1页 说明书4页 附图1页CN 209605699 U 2019.11.08C N 209605699U权 利 要 求 书1/1页CN 209605699 U1.一种用于轧制型高效换热管的测量工装,其特征在于,包括:基座(10),所述基座(10)具有定位结构,以用于固定轧制成型的换热管(20);标准模块(30),所述标准模块(30)具有测量表面(31),所述测量表面(31)呈波纹形。

2.根据权利要求1所述的测量工装,其特征在于,所述基座(10)包括底座(11),所述定位结构设置在所述底座(11)上。

3.根据权利要求2所述的测量工装,其特征在于,所述定位结构是设置在所述底座(11)上的定位凹部。

4.根据权利要求2所述的测量工装,其特征在于,所述基座(10)还包括挡板(12)以作为所述定位结构,所述挡板(12)设置在所述底座(11)的一侧,所述换热管(20)支撑在所述底座(11)上且抵靠在所述挡板(12)处。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
2 .根据权利要求1所述的一种大直径供热管道顶管内穿管的施工辅助工装,其特征在 于:所述防护板(4)底端的中部固定安装有缓冲棉垫。
3 .根据权利要求板(1)的两侧均开设有卡槽(10),且所述卡槽(10)与卡块(9)相互配合。
4 .根据权利要求1所述的一种大直径供热管道顶管内穿管的施工辅助工装,其特征在 于:所述弧形板(1)顶端的两侧均开设有防滑纹(2)。
助工装 ( 57 )摘要
本实 用新型公 开了一 种大直 径供热管 道顶 管内穿管的 施工辅助工装 ,包括弧形板 ,弧形板 的底端固定安装有支杆,若干滑腔的内部均滑动 连接有支腿,且若干支腿的顶端均与弧形板的底 端固定连接 ,弧形板的 两端均固 定安装有套板 , 两个套板的一侧均固定安装有海绵垫,本实用新 型一种大直径供热管道顶管内穿管的施工辅助 工装 ,设置带有移动轮的弧形板进行辅助施工 , 可省工省时 ,并有效的保证了供热管道保温层的 完好性 ,彻底解决 传统穿管阻 力大 、耗时长的 缺 点,大大提高工作效率,使得穿管工作更加安全、 快捷。
实用新型内容 [0004] 本实用新型的目的在于提供一种大直径供热管道顶管内穿管的施工辅助工装,以 解决上述背景技术中提出的采用传统顶管内穿管阻力大、耗时长,且会破坏管道原有的防 腐保温层,维修困难,施工费时费力,难以在短时间内完成,施工及维护保养费用高的问题。 [0005] 为实现上述目的,本实用新型提供如下技术方案:一种大直径供热管道顶管内穿 管的施工辅助工装,包括弧形板,所述弧形板的底端固定安装有支杆,所述支杆的一侧开设 有轴承槽,所述轴承槽的内部固定安装有轴承,所述轴承的内圈与转轴的一端固定连接,所 述转 轴的 另一端固定套设有移动轮 ,所述弧形板顶端的中部固定安装有防 护板 ,所述防 护 板底端的 一 侧固 定安装有固 定板 ,所述防 护板底端的 另一 侧通过固 定弹簧固 定连接有压 板 ,所述压板的 一 侧和固定板的 一 侧均固定安装有卡块 ,所述防 护板顶端的中部固定安装 有防 滑橡胶垫 ,所述支杆的 另一 侧固定安装有 加强板 ,所述 加强板的 顶端固定安装有若干 套筒,若干所述套筒的内部均开设有滑腔,若干所述滑腔的内部均滑动连接有支腿,且若干 所述支腿的顶端均与弧形板的底端固定连接,所述弧形板的两端均固定安装有套板,两个 所述套板的一侧均固定安装有海绵垫。 [0006] 作为本实用新型的一种优选技术方案,所述防护板底端的中部固定安装有缓冲棉 垫。 [0007] 作为本实用新型的一种优选技术方案,所述弧形板的两侧均开设有卡槽,且所述 卡槽与卡块相互配合。 [0008] 作为本实用新型的一种优选技术方案,所述弧形板顶端的两侧均开设有防滑纹。 [0009] 作为本实用新型的一种优选技术方案,所述套板的底端螺纹连接有固定螺杆。 [0010] 作为本实用新型的一种优选技术方案,所述套筒的外部套接有缓冲弹簧,且所述 缓 冲弹簧的 顶端与弧 形板的 底端固 定连接 ,所以 缓 冲弹簧的 底端 与加强板的 顶端固 定连
(74)专利代理机构 北京中南长风知识产权代理 事务所(普通合伙) 11674
代理人 张学元
(51)Int .Cl . F16L 1/024(2006 .01) F16L 1/06(2006 .01)
(10)授权公告号 CN 209469869 U (45)授权公告日 2019.10.08
( 54 )实用新型名称 一种大直径供热管道顶管内穿管的施工辅
5 .根据权利要求1所述的一种大直径供热管道顶管内穿管的施工辅助工装,其特征在 于:所述套板(12)的底端螺纹连接有固定螺杆(14)。
6 .根据权利要求1所述的一种大直径供热管道顶管内穿管的施工辅助工装,其特征在 于:所述套筒(17)的外部套接有缓冲弹簧(18),且所述缓冲弹簧(18)的顶端与弧形板(1)的 底端固定连接,所以缓冲弹簧(18)的底端与加强板(15)的顶端固定连接。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920082715 .4
(22)申请日 2019 .01 .18
(73)专利权人 山西省工业设备安装集团有限公 司
地址 030021 山西省太原市小店区太原经 济技术开发区新化路8号
(72)发明人 曹占兴 张鹏 张全升 李志军 孙志坚
2
CN 209469869 U
说 明 书
1/3 页
一种大直径供热管道顶管内穿管的施工辅助工装
技术领域 [0001] 本实用新型涉及辅助工装,特别涉及一种大直径供热管道顶管内穿管的施工辅助 工装,属于管道安装技术领域。
背景技术 [0002] 随着城镇集中供热工程不断增多,供热管网需穿越道路、桥梁及河道等跨越工程 量也逐渐增多,且有些部位穿越的长度超长,顶管套管施工完成后在套管内进行穿入供热 管道 ,传统 做法是在水泥套管内 安装滑动支架的 方法 ,在顶管施工完成 后 ,在套管内打平 基 ,通过小滑车将管道逐根运入套管内 ,在套管内进行焊接、焊口 检测、防 腐及滑动支架和 止浮杆安装。 [0003] 但是穿越距离长,管道累积重量大,采用传统顶管内穿管阻力大、耗时长,且会破 坏管道原有的防 腐保温层 ,维修困难 ,施工费时费 力 ,难以 在短时间内完成 ,施工及维 护保 养费用高。
权利要求书1页 说明书3页 附图1页
CN 209469869 U
CN 209469869 U
权 利 要 求 书
1/1 页
1 .一种大直径供热管道顶管内穿管的施工辅助工装,包括弧形板(1),其特征在于,所 述弧形板(1)的底端固定安装有支杆(7),所述支杆(7)的一侧开设有轴承槽,所述轴承槽的 内部固定安装有轴承,所述轴承的内圈与转轴(11)的一端固定连接,所述转轴(11)的另一 端固定套设有移动轮(6),所述弧形板(1)顶端的中部固定安装有防护板(4),所述防护板 (4)底端的一侧固定安装有固定板(8),所述防护板(4)底端的另一侧通过固定弹簧固定连 接有压板(3),所述压板(3)的一侧和固定板(8)的一侧均固定安装有卡块(9),所述防护板 (4)顶端的中部固定安装有防滑橡胶垫(5),所述支杆(7)的另一侧固定安装有加强板(15), 所述加强板(15)的顶端固定安装有若干套筒(17),若干所述套筒(17)的内部均开设有滑 腔,若干所述滑腔的内部均滑动连接有支腿(16),且若干所述支腿(16)的顶端均与弧形板 (1)的底端固定连接,所述弧形板(1)的两端均固定安装有套板(12),两个所述套板(12)的 一侧均固定安装有海绵垫(13)。
