桥桥墩桩基础基础设计
华东交通大学基础工程某桥桥墩桩基础课程设计课程设计初稿
M max KM M 0 72.8kN 。
7
2.桩身截面配筋计算 由上可知,桩身截面最大弯矩发生在桩顶下 z=1.45m 处,该处 M=72.8kNm。 计算单桩轴向力 N 时,取恒载分项系数γG=1.2,活载分项系数γQ=1.4。则 N=(13735×1.2+5330.4×1.4)÷6=3990.76kN。
三.桩顶水平位移计算 计算桩在局部冲刷线处水平位移 x0 和转角0 。
由 z=0,查表得 Ax 2.441,Bx 1.621,A 1.621,B 1.751 ,所以计算得:
x0
Q0 3EI
Ax
M0 2EI
Bx
6.58 0.0959 1.1781106
2.441
计算得 b1 1.0 0.9 1 1 1.8m
又由 I
d4 64
14 64
0.0491m4 。由 C30 混凝土 Ec
3.00 107 Pa ,可得其受
挠刚度 EI 0.8EhI 0.8 3.00 107 0.0491 1.1781106 kN / m4 。
可计算的单桩的竖向承载力
Ra
=1.1×
19065.4 6
=3177.6kN。
图 2 承台及承台底面桩平面布置图
3.确定桩长 l。根据地质条件,将桩端定在碎石层。桩端全截面进入持力层的深度取
am。
可知
Ra =
1U 2
qili
Apqr 。其中:
A
4
d2
0.785m2 (A
按设计桩径计算),
m

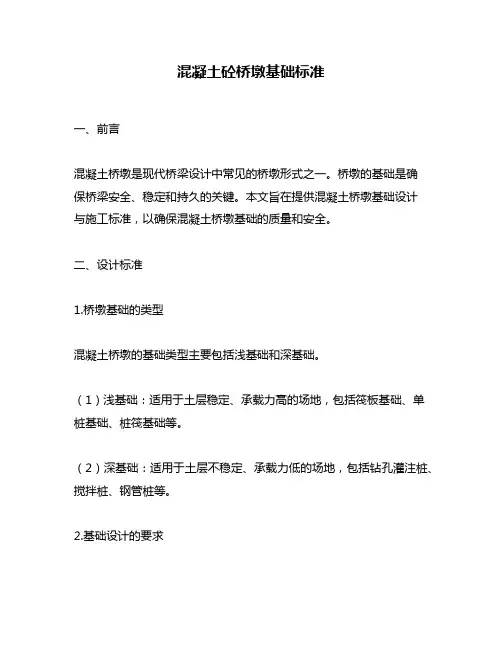

混凝土砼桥墩基础标准
混凝土砼桥墩基础标准一、前言混凝土桥墩是现代桥梁设计中常见的桥墩形式之一。
桥墩的基础是确保桥梁安全、稳定和持久的关键。
本文旨在提供混凝土桥墩基础设计与施工标准,以确保混凝土桥墩基础的质量和安全。
二、设计标准1.桥墩基础的类型混凝土桥墩的基础类型主要包括浅基础和深基础。
(1)浅基础:适用于土层稳定、承载力高的场地,包括筏板基础、单桩基础、桩筏基础等。
(2)深基础:适用于土层不稳定、承载力低的场地,包括钻孔灌注桩、搅拌桩、钢管桩等。
2.基础设计的要求(1)设计荷载:根据桥梁设计荷载、桥墩结构形式、基础类型等因素确定。
(2)基础类型的选择:根据场地土质、地下水位、荷载类型等因素选择适当的基础类型。
(3)基础尺寸的确定:根据设计荷载、土壤承载力、基础类型等因素确定基础的尺寸。
(4)基础施工的要求:包括基础的开挖、支撑、浇筑、养护等环节。
3.基础设计的计算方法(1)浅基础的计算方法:浅基础的承载力计算可采用以下方法:极限状态设计法、变形控制法、变形极限设计法等。
(2)深基础的计算方法:深基础的承载力计算可采用以下方法:极限状态设计法、变形控制法、变形极限设计法等。
4.基础的质量控制(1)基础开挖:应按设计尺寸开挖,注意保持基础底面水平,防止出现凸起或坑槽。
(2)基础支撑:应根据土壤类型、开挖深度等因素选择适当的支撑方式,如钢板支撑、桩柱支撑等。
(3)基础浇筑:应按设计要求控制混凝土配合比、拌合时间、浇筑方式等因素,保证混凝土的质量。
(4)基础养护:应按设计要求及时开展养护工作,保证混凝土强度的发展。
三、施工标准1.基础开挖(1)开挖前应制定详细的开挖计划,包括开挖顺序、开挖深度、支撑方式等。
(2)开挖时应注意保持基础底面水平,防止出现凸起或坑槽。
(3)开挖深度应按设计要求进行,如发现土层不稳定或强度不够,应及时进行支撑或处理。
2.基础支撑(1)支撑方式应根据土壤类型、开挖深度等因素选择适当的方式,如钢板支撑、桩柱支撑等。
桥梁桩基础施工方案
桥梁桩基础施工技术方案1.桥墩桩基施工工艺1、工程概况PM12#—PM16#桥墩桩基为6根直径1.8m,长32m钻孔灌注桩,横桥向双排3根布置;承台高2.75m,横桥向宽12。
35m,纵桥向宽6。
9m,PM1#-PM10#桥墩桩基为2根直径1。
8m灌注桩,PM0#、PM11#、PM17#桥台桩基为4根直径1.8m 灌注桩,为双排2根布置.PM5#-PM16#墩桩基采取“筑岛围堰后干环境施工"的工艺进行。
PM0#~PM4#及PM17#桥墩处于岸边,属于陆上桥墩,不需进行筑岛,只进行简单的场地平整,即可在干环境下进行钻孔施工.本工程共投入9台冲击钻施工,根据制定桩基施工顺序循环施工,争取在枯水期内完成所有水中桩基及承台施工。
2、钻孔平台设计与施工筑岛顶标高至承台顶标高以上.填料可就地取河滩上的混合料,混合料需进行改良,用装载机装运,由河边开始逐渐向前推挤,避免直接倒入河中被水洗去泥土,填筑宽度应超出承台边缘不小于3m,以便后期施工。
桩基位置处采用先将原覆盖层砂砾挖除,再回填黄土,以便进行钻孔施工。
3、桩基施工(1)主要施工方法概述桩基钻孔施工采用2台冲击钻正循环排渣法成孔,配备泥浆分离器.钻孔桩施工过程中产生的弃浆、弃渣利用专用车辆运到指定地点排放。
桩基钢筋笼在钢筋加工厂采用长线法制作,分节段运输,采用机械接头接长,下放时用履带吊配合吊架下放。
桩基混凝土由商品混凝土拌和站供应,通过混凝土罐车经栈桥运输至墩位。
(2)桩基施工工艺流程桩基础利用冲击钻正循环法成孔,一次清孔后下放钢筋笼,二次清孔后检测泥浆指标和孔底沉渣厚度等项目,合格后下放导管,准备灌注桩基混凝土。
具体施工工艺流程图如下:图 3。
3—1 钻孔灌注桩施工流程框图(3)钻机及配套设备选型a。
钻机根据桥位处的地质资料和桩基设计资料,CZ—80型冲击钻参数见下表b。
旋流除砂器为加快冲击钻施工速度,每台钻机配置1台DLX1—40型旋流除砂器:c.泥浆泵泥浆循环采用正循环,每台冲击钻配置1台BW—250型泥浆泵,其参数见下。
对桥梁墩台桩基础设计施工的几点建议
1、尽 量压 缩桩基数 目
尽量压 缩桩基 数 目,减 小承 台,直到桩基
与墩柱直 接连通 ,一柱通天 ,取消承 台。 目前 国 内灌 注 桩 基 的 设 计 和 施 工 技 术 都 大 大 地 发 展 了,直径 3.5m以上的实心或空心桩,长 100m 以 上 的 深 桩 ,都 属 常 见 ,那 种 细 而 短 的 群 桩 基 础 应 当逐 步 被 淘汰 。
4、增补桩基加 固法
在桩式 基础 的周 围补加 钻孔桩或 打人钢 筋混凝土 预制桩并 扩大原承 台 ,以此 提高基 础承载力 、增加基础 稳定性 。这种加 固法称 为 增 补 桩 基 加 固法 。 新 加 钻 孔 桩 真 增 补 桩 基 加 固 墩 付 基 础 增 补 打 人 桩 ;增 加 钻 孔 灌 注 桩 增 补 桩 基 法 加 固墩 台 基 础 的优 点 是 不 需 要 抽 水 筑 坝 等 水 下 旅 工 作 业 , 且 加 固 效 果 显 著 。 加 固 原 有 盖 粱 时 , 可 在 盖 梁 项 部 增 设 钢 筋 。 当桥 台垂直承 载力不足 时 ,~般 可在 台前增 加 一排 桩并浇 筑盖梁 ,以分担上 部结构传 来 的压 力 。打桩 时可利用 原有桥面 作脚手架 , 在桥 台上 开洞插桩 。增浇 的盖梁可单 独受力, 也 可 联 结 在 ~ 起 , 使 旧盖 梁 、 旧桩 及 新 桩 一 起 受 力 。
桥梁桩基础设计计算部分要点
一方案比选优化公路桥涵结构设计应当考虑到结构上可能出现的多种作用,例如桥涵结构构件上除构件永久作用(如自重等)外,可能同时出现汽车荷载、人群荷载等可变作用。
《公路桥规》要求这时应该按承载力极限状态和正常使用极限状态,结合相应的设计状况进行作用效应组合,并取其最不利组合进行计算。
1、按承载能力极限状态设计时,可采用以下两种作用效应组合。
(1)基本作用效应组合。
基本组合是承载能力极限状态设计时,永久作用标准值效应与可变作用标准值效应的组合,基本组合表达式为(1-1)或(1-2)γ-桥梁结构的重要性系数,按结构设计安全等级采用,对于公路桥梁,安全等级0一级、二级、三级,分别为1.1、1.0和0.9;γGi-第i个永久荷载作用效应的分项系数。
分项系数是指为保证所设计的结构具有结构的可靠度而在设计表达式中采用的系数,分为作用分项系数和抗力分项系数两类。
当永久作用效应(结构重力和预应力作用)对结构承载力不利时,γGi=1.2;对结构的承载能力有利时,γGi=10;其他永久作用效应的分项系数详见《公路桥规》;γQ1-汽车荷载效应(含汽车冲击力、离心力)的分项系数,取γQ1=1.4;当某个可变作用在效用组合中,其值超过汽车荷载效用时,则该作用取代汽车荷载,其分项系数应采用汽车荷载的分项系数;对专门为承受某种作用而设置的结构或装置,设计时该作用的分项系数取与汽车荷载同值;计算人行道板和人行道栏杆的局部荷载时,其分项系数也与汽车荷载取同值。
γQj-在作用效应组合中除汽车荷载效应(含汽车冲击力、离心力)、风荷载以外的其他第j个可变作用效应的分项系数,取γQ1=1.4,但风荷载的分项系数取γQ1=1.1;S gik、S gid-第i个永久作用效应的标准值和设计值;S Qjk-在作用效应组合中除汽车荷载效应(含汽车冲击力、离心力)外的其他第j个可变作用效应的标准值;S ud-承载能力极限状态下,作用基本组合的效应组合设计值,作用效应设计值等于作用效应标准值S d与作用分项系数的乘积。
铁路桥墩桩基础设计
基础工程课程设计——铁路桥墩桩基础设计指导老师:班级:姓名:学号:目录第一篇设计说明书 (2)第二篇设计计算书 (3)一、收集资料 (3)二、拟定尺寸 (5)三、承台底面形心处的位移计算 (7)四、墩身弹性水平位移δ的计算 (11)五、桩基检算 (13)六、电算结果 (19)第一篇设计说明书1.铁路桥墩桩基础设计中所依据规范有《铁路桥涵地基和基础设计规范》TB1002.5《混凝土结构设计规范》GB50010-2002《铁路桥涵钢筋混凝土和预应力混凝土结构设计规范》TB1002.3-992.铁路桥墩桩基础设计内容及步骤①收集资料②拟定桩的尺寸及桩数③承台底面形心处的位移计算④墩身弹性水平位移计算⑤承载力、位移、稳定性、抗裂性检算及桩身截面配筋设计⑥绘制桩基础布置及桩身钢筋构造图3.设计方案线路为双线、直线、坡度4‰、线间距5m,双块式无碴轨道。
桥跨31.1m,采用桩基础,蹲下设八根桩,设计直径为1.25m,成孔直径为1.28m,钻孔灌注桩,用旋转式钻头,桩身采用C25混凝土,桩长42m,粗砂层为持力层,桩底标高为-8.69m。
地基容许承载力[σ]=644kPa,单桩轴向受压容许承载力[P]=4048.52KN,对于主力加附加力[P]乘以1.2的提高系数。
桩顶和承台连接为主筋伸入式,桩顶深入承台0.1m。
桩身对称布置20根Φ20的光圆钢筋,钢筋总长15m,深入承台0.9m。
箍筋用Φ8@200mm,且沿钢筋笼方向,每隔2m设一道骨架钢筋和定位钢筋,均为Φ18的一级钢。
第二篇设计计算书一、收集资料㈠设计资料1、线路:双线、直线、坡度4‰、线距5m,双块式2无石渣轨道及双侧1.7m人行道,其重量为44.4kN/m。
2、桥跨:等跨L=31.1m无渣桥面单箱单室预应力混凝土梁,梁全长32.6m,梁端缝0.1m。
梁高3m,梁宽13.4m,每孔梁重8530kN,简支箱梁支座中心距梁端距离0.75m,同一桥墩相邻梁支座间距1.6m。
公路桥梁墩台桩基础设计
公路桥梁墩台桩基础设计公路桥梁的墩台桩基础设计是桥梁工程中非常重要的一项工作。
墩台桩基础的设计直接决定了桥梁的稳定性和安全性。
本文将从墩台桩基础的选择、设计步骤、设计方法以及关键技术等方面进行详细介绍,以提供设计人员参考。
一、墩台桩基础的选择:墩台桩基础一般使用扩底桩、单桩或混凝土拔桩。
在选择墩台桩基础时需要考虑以下因素:1.场地地质条件和地基承载力;2.桥墩高度和挡墩;桥墩高度较大或存在挡墩时,一般选用扩底桩;3.桥墩形式和布置,如矩形梁、T形梁等;4.施工条件和建设周期等。
二、墩台桩基础设计步骤:1.地质勘察和地基承载力检测;2.桩基础参数确定,包括桩径、桩长、桩顶标高等;3.基础方案设计,包括扩底桩或单桩的配置等;4.墩台桩基础计算,包括承载力计算、稳定性计算等;5.墩台桩基础施工工艺设计。
三、墩台桩基础设计方法:1.桩长计算:根据地基承载力和桩身与地基之间的摩擦力,使用手工计算或者软件计算得到桩身长度;2.桩径计算:根据承载力要求和地质条件,选择桩径;3.桩顶标高确定:根据架设航道、复航道等要求确定;4.承载力计算:根据桩身与地基之间的嵌固深度、桩身长度和地基承载力的关系,计算桩基础的承载力;5.稳定性计算:根据桩身长度和扩底桩的形状,计算墩台桩基础的稳定性。
四、墩台桩基础设计的关键技术:1.地质条件的确定:地质勘察是基础设计的重要依据,应充分了解场地的地质条件和地基承载力;2.承载力计算方法的选择:承载力计算是桩基础设计的核心内容,可以使用承载力试验数据以及荷载传递原理等方法进行计算;3.稳定性计算的准确性:稳定性计算是保证桩基础安全可靠的关键,应充分考虑桩身长度、墩台形状和地基条件等因素,确保计算结果的准确性;4.施工工艺设计的合理性:墩台桩基础的施工工艺设计应考虑施工条件和桩基础的稳定性,选用合适的施工方法和设备。
综上所述,墩台桩基础设计是公路桥梁工程中关键的一环,设计人员应充分考虑地质条件、承载力要求、稳定性计算和施工工艺等因素,确保桥梁的稳定性和安全性。
桥桥墩桩基础基础设计定稿版
桥桥墩桩基础基础设计定稿版桥桥墩桩基础是桥梁的基础结构之一,其设计的合理与否直接决定了整个桥梁的牢固性和安全性。
为此,在进行桥梁墩桩基础设计时,需要考虑多方面的因素,如桩基础的承载力、地基的承载能力、施工难易等等。
下面就对桥墩桩基础的设计进行详细的介绍。
一、桥梁墩桩基础设计的主要内容桥墩桩基础设计的主要内容包括:桥墩类型选择、桥墩高度的确定、桥墩定位、桥墩规模、桩基础类型选择(如灌注桩、钻孔桩、钻孔灌注桩等)、桩基础的直径和长度确定、桥墩基础的上、下部结构的设计等。
在这些内容中,尤其需要注意桥墩类型选择和桩基础的直径和长度的确定,因为这些内容直接关系到整个桥梁的牢固性和安全性。
二、桥墩类型选择桥墩类型的选择需要根据具体的桥梁的要求和地质条件进行合理的选择。
常见的桥墩类型有方型桩、圆柱桩、桁架桥墩等。
在选择桥墩类型时,需要考虑以下几个因素:1.桥梁的设计要求:根据桥梁的设计要求,选择能够满足设计要求的桥墩类型。
2.地质条件:根据地质勘察报告,选择适合该地质条件的桩基础类型。
3.施工要求:考虑施工的难易程度和经济性,选择施工方便的桥墩类型。
三、桥墩高度的确定桥墩的高度需要根据桥梁的设计要求和实际情况进行确定。
一般来说,桥墩的高度应该满足以下几个方面的要求:1.桥梁的纵断面要求:根据桥梁的纵断面要求,确定桥墩的高度。
2.桥梁的水平净空要求:根据桥梁的水平净空要求,确定桥墩的高度。
3.结构的稳定性:桥墩的高度不能太低,否则会影响桥梁的稳定性,也不能太高,否则会增加桥梁的荷载和成本。
四、桥墩定位与规模桥墩定位是指确定桩基的位置,需要考虑桥梁的纵、横向布置和桩基的受力特点等因素。
桥墩规模是指桥墩的数量和布置规模。
在进行桥墩定位和规模设计时,需要考虑以下几个因素:1.桥梁的横断面要求:根据桥梁的横断面要求,确定桥墩的位置和规模。
2.桥墩的承载力要求:根据桥墩的承载力要求,确定桥墩的数量和规模。
3.桥梁的水平净空要求:根据桥梁的水平净空要求,确定桥墩的数量和规模。
公路桥梁墩台桩基础设计精品PPT课件
(三) 桩的计算宽度
桩在水平外力作用下,除了桩身宽度范围内桩侧土受 挤压外,在桩身宽度以外的一定范围内的土体都受到一定 程度的影响(空间受力),且对不同截面形状的桩,土受 到的影响范围大小也不同。为了将空间受力简化为平面受 力,并综合考虑桩的截面形状及多排桩桩间的相互遮蔽作 用,将桩的设计宽度(直径)换算成相当实际工作条件下, 矩形截面桩的宽度b1,b1称为桩的计算宽度。根据已有的试 验资料分析,现行规范认为计算宽度的换算方法可用下式 表示:
地基系数变化规律
相应的基桩内力和位移计算方法为:
1)“m”法: 假定地基系数C随深度呈线性增长,即C=mZ,如上图a)所示。 m称为地基系数随深度变化的比例系数(kN/m4)。 2)“K”法: 假定地基系数C随深度呈折线变化即在桩身第一挠曲变形零点 (上图b)所示深度t处)以上地基系数C随深度呈凹形抛物线 增加;该点以下,地基系数C=K(kN/m3)为常数。 3)“c”法:
非岩石类土的比例系数m值Leabharlann 序号 1 2 3 4 5 6
土的分类
流塑粘性土IL>1、淤泥 软塑粘性土1>IL>0.5、粉砂 硬塑粘性土0.5>IL>0、细砂、中砂 坚硬、半坚硬粘性土IL<0、粗砂 砾砂、角砾、圆砾、碎石、卵石 密实粗砂夹卵石,密实漂卵石
m或m0(MN/m4) 3~5 5~10
10~20 20~30 30~80 80~120
第四章 桩基础的设计计算
横向荷载作用下桩身内力与位移的计算方法国内外已有 不少,我国普遍采用的是将桩作为弹性地基上的梁,按文克 尔假定(梁身任一点的土抗力和该点的位移成正比)进行求 解,简称弹性地基梁法。根据求解的方法不同,通常有半解 析法(幂级救解、积分方程解、微分算子解等)、有限差分 法和有限元解等。以文克尔假定为基础的弹性地基梁解法从 土力学的观点认为不够严密。但其基本概念明确,方法较简 单,所得结果一般较安全,故国内外使用较为普遍。我国铁 路、水利、公路及房屋建筑等领域在桩的设计中常用的“m” 法以及“K”法、“常数”法(或称张有龄法)、“C”法等均 属于此种方法。
铁路桥墩基础设计(可编辑
铁路桥墩基础设计(可编辑
1.确定基础类型:根据桥梁所处环境条件和土质情况,选择适合的基
础类型。
常见的基础类型包括桩基、浅基础和深基础。
2.土质勘察和地质资料分析:进行土质勘察和地质资料分析,获取有
关地下水位、土壤类型、土层厚度等信息。
这些数据对基础设计起到了至
关重要的作用。
3.荷载计算:根据桥梁的设计荷载标准,计算出列车荷载、水流冲击、地震力等外部荷载的大小和作用方式。
4.基础尺寸确定:根据荷载计算结果和土壤特性,确定合适的基础尺寸。
基础尺寸的确定包括基础平面形状、所需面积、墩柱形式、锚固长度等。
5.基础槽型设计:根据基础尺寸确定的要求,进行基础槽型设计。
基
础槽型设计主要包括基础底床的形状、墩柱的支撑方式等。
6.基础材料选择:根据桥墩基础设计的要求,选择适合的材料,如混
凝土、钢材等。
材料的选择应与土壤特性和荷载要求相适应。
7.基础施工工艺设计:根据基础类型和设计要求,确定合理的施工工艺。
施工工艺设计要考虑到施工的可行性和经济性。
8.基础施工监测与验收:在基础施工过程中进行监测,以确保施工质
量符合设计要求。
施工结束后,进行基础验收,并编制验收报告。
以上是铁路桥墩基础设计的主要步骤。
在设计过程中,需要综合考虑
桥梁的荷载与土壤的承载能力,以及地震、水流等外部荷载的作用,以确
保桥墩基础的安全性和稳定性。
同时,还需要根据具体情况进行合理的设计优化,以实现经济高效的设计方案。
公路桥梁墩台桩基础设计
公路桥梁墩台桩基础设计公路桥梁的墩台桩基础设计是指根据桥梁的载荷特点和地基条件,确定墩台桩的类型、数量、布置以及桩基础的尺寸和型式等主要设计参数,以满足桥梁的稳定性和安全性要求。
下面将对公路桥梁墩台桩基础设计进行详细介绍。
一、设计依据1.地质勘察报告:地质勘察结果应明确地表土质、地下水位、地层情况以及地震烈度等。
2.桥梁设计规范:根据公路桥梁设计规范,确定设计荷载、设计性能、桩长和桩径等参数。
3.交通荷载及环境要求:根据交通流量、车速和车辆组成等确定设计荷载,并考虑当前和未来的交通环境。
二、墩台桩类型与布置墩台桩的类型主要有沉井桩、钢筋混凝土灌注桩、钢管桩等。
根据不同的地基条件和设计要求,选择合适的桩类型。
墩台桩的布置应符合以下原则:1.桥墩的纵向布置应满足所设计的桥梁的纵断面要求,包括墩台的间距、高度和坡度等。
2.横向布置应有足够的间距,保证桩和墩台的稳定性,同时考虑桩与道路路基的关系。
3.水平布置考虑到墩台桩基础的尺寸和形式,确保桥墩在水平和竖向上的稳定性。
三、桩基础尺寸与型式桩基础的尺寸和型式应根据地质条件、桩类型以及挤土效应等因素来确定。
1.桩基础尺寸:根据地质勘察报告提供的地下水位、桩的承载力等信息,确定桩的长度和直径。
桩的长度应当超过达到可承受最大水平荷载的土层,桩的直径应满足承载力及抗倾覆的要求。
2.桩基础型式:根据地质条件和桥墩荷载等要求,选择合适的桩基础型式。
常见的桩基础型式有扩底桩、锥度桩、超长桩等。
四、设计荷载设计荷载是指按照一定规则确定的用于工程结构设计的楔形力、增量力和动力荷载等。
公路桥梁的设计荷载主要有静力荷载和动力荷载。
1.静力荷载:静力荷载包括永久荷载和可变荷载。
永久荷载是指常驻在桥梁上的荷载,包括桥梁自重和路面荷载。
可变荷载是指变化的荷载,包括交通荷载和行人荷载。
2.动力荷载:动力荷载是指由于交通运输引起的桥梁结构振动和冲击荷载。
动力荷载可根据公路桥梁设计规范中的要求进行计算。
桥墩桩基础
桥墩桩基础设计计算书一、荷载计算:永久荷载计算:永久荷载包括桥墩的自重,上部构造恒荷载反力。
1.承台重:3132330.33 1.40.520.460.9(17.7 2.14) 1.425110.6(17.7 2.14) 1.4[(2.0750.6) 1.4(2.0650.6) 1.4]2216.67 1.7414.93V m V m V mm =⨯⨯⨯==⨯+⨯==⨯⨯⨯-⨯⨯⨯+⨯⨯⨯=-= 3123=V 16.67 1.7414.931009.75V V V mm G V KNγ++=-===总2.墩身重:23423523635641.23.14() 6.8437.7421.23.14() 6.7387.6221.23.14() 6.6337.50222.8657105V m V m V m V V V V m G V KNγ=⨯⨯==⨯⨯==⨯⨯==++===3、上部铺装自重:各梁恒载反力表表1—1边梁恒载:12.54⨯19.94⨯2=500.1KN 中梁荷载:10.28⨯19.94⨯15=3074.75KN上部铺装荷载: 3.5⨯19.94⨯18=1256KN(说明:边梁为2根,中梁数:17-2=15根) 取入土深度为1延米122(5.80.252)0.82252121.5[3.14()1]325.325132.47G V KN G V KNγγ==-⨯⨯⨯⨯===⨯⨯⨯=⨯==1009.75571.5500.13074.151256022212132.47=6756.19G KN++++++恒载可变荷载计算:采用公路一级车道荷载,3车道横向折减系数k q =10.5KN/m ,满跨布置。
1、车道荷载:跨径≤5m 时 ,K p =180kN ;跨径≥50m 时 ,K p =kN 360 当跨径为19.46时,内差得360180(19.465)()1802155051.2258K K K P KNP P KN-=-⨯+=-=⨯=剪力(见《公路桥涵设计规范》 P24 图、表4.3.1-1)支座反力:P=(215+1/2 ⨯1 ⨯19.46 ⨯10.28)⨯3 ⨯0.78=549.92KN 活载作用:P=(205+1/2 ⨯1 ⨯19.46 ⨯10.28 ⨯2)⨯3 ⨯0.78=971.21KN 而力臂=(20-19.46)/2=0.27m M=971.21 ⨯0.27=262.23KN ·m 汽车作用:P=(215+1/2 ⨯1 ⨯19.46 ⨯10.28)⨯3 ⨯0.78=737.16kN M=P ⨯0.27=199.03KN ·m 2.人群荷载的支座反力:在5.5m 的人行道上产生竖向力.3.019.94 5.5329.01=329.01/2=164.51mN kN R =⨯⨯=总支座由行人产生的弯矩:M=R ·l=164051 ⨯0.27=44.42KM ·m 3.计算汽车制动力因为公路一级汽车荷载的制动力标准值不得小于165kN R=(10.5 ⨯19.46+215)⨯0.1=41.93<165KN 显然计算值小于165kN ,那么直接取用165kN 因为同向行驶三车道为一个设计车道的2.34倍 4.车道的制动力: P=2.34 ⨯165=386.1KN 产生弯矩:M=P ⨯(1.5+6.843+1)=3607.33KN ·m 5.计算支座摩阻力: 固定支座摩阻系数f=0.05 则此时支座摩阻力:F=N`f=(500.1+3074.75+1256.22) ⨯0.05=241.55KN 产生弯矩:M=F ·(1.5+6.843+1)=2251.66KN ·m二.进行作用效应组合计算:对桥墩不计汽车荷载的冲击力;同时以上制动力与摩擦力与计算结合结果说明支座摩阻力大于制动力,因此;在以上的组合荷载中,车道的制动力作为控制设计。
3#桥墩桩基础设计”-或“4#桥墩桩基础设计
设计题目:3#桥墩桩基础设计”或“4#桥墩桩基础设计院系:土木工程系专业:年级:姓名:学号:指导教师:郑清西南交通大学峨眉校区2014年6月20 日一、基本资料 (1)1、设计的任务及建筑物的性质和用途 (1)2、由学号确定的数据资料 (1)二、高承台桩基地基和基础的设计与计算 (2)1、桩基设计 (2)(一)、承台尺寸的决定 (2)(二)、作用在承台底面重心处的荷载计算 (3)(三)、桩的设计 (5)2、桩的内力及位移计算 (6)(一)、桩的内力和变位计算 (6)(二)、验算单桩轴向受压容许承载力 (8)(三)、计算桩身弯矩 (9)(四)、群桩承载力的检算 (10)3、承台验算 (11)(一)、承台受剪验算 (11)(二)、冲剪验算 (12)(三)、承台抗弯验算 (12)一、基本资料1、设计的任务及建筑物的性质和用途设计任务:根据已有建筑物的图样,所受上部结构的荷载、地质和水文地质情况,遵照“中华人民共和国铁路桥涵地基和基础设计规范TB10002.5—2005”(公路桥涵设计通用规范JTG D60——2004)设计某铁路(公路)干线上跨越某河流的桥梁之1#号桥墩的地基和基础。
建筑物的性质和用途:该桥梁为等跨度32M,梁全长32.6m,梁端缝0.1m,梁高3.0m,梁宽铁路按单线布置,公路按双线布置m,梁及上部体系自重按870KN计,简支箱梁支座中心距梁端距离0.75m,同一桥墩相邻梁支座间距1.6m。
轨底至梁底高度为3.7m,采用盆式橡胶支座,支座高0.173m,梁底至支座铰中心0.09m。
桥面系为无渣桥面(公路不管有砟无砟),并设双侧人行道人行道宽1m,荷载定为3KN/m2,桥墩为混凝土实体桥墩,该桥位于直线平坡段上,与河流正交,该地区无流冰及地震,该河道不通航。
该桥除了为铁路(公路)客货运服务外,亦为附近居民来往的通道。
设计依“中华人民共和国铁路桥涵地基和基础设计规范TB10002.5—2005”(“公路桥涵设计通用规范JTG D60——2004”)进行设计,活载按铁路标准活载,即“中—活载”或(公路标准荷载)。
桥梁桩基础设计计算
第一章桩基础设计一、设计资料 1、地址及水文河床土质:从地面(河床)至标高32.5m 为软塑粘土,以下为密实粗砂,深度达30m ;河床标高为40.5m ,一般冲刷线标高为38.5m ,最大冲刷线为35.2m ,常水位42.5m 。
2、土质指标表一、土质指标3、桩、承台尺寸与材料承台尺寸:7.0m ×4.5m ×2.0m 。
拟定采用四根桩,设计直径 1.0m 。
桩身混凝土用20号,其受压弹性模量h E =×104MPa 4、荷载情况上部为等跨25m 的预应力梁桥,混凝土桥墩,承台顶面上纵桥向荷载为:恒载及一孔活载时:5659.4NKN =∑、298.8HKN =∑、3847.7MKN m =∑g恒载及二孔活载时:6498.2NKN =∑。
桩(直径1.0m )自重每延米为:21.01511.78/4q KN m π⨯=⨯=故,作用在承台底面中心的荷载力为:5659.4(7.0 4.5 2.025)7234.4298.83847.7298.8 2.04445.3N KN H KN M KN=+⨯⨯⨯===+⨯=∑∑∑ 恒载及二孔活载时:6498.2(7.0 4.5 2.025)8073.4N KN =+⨯⨯⨯=∑桩基础采用冲抓锥钻孔灌注桩基础,为摩擦桩 二、单桩容许承载力的确定根据《公路桥涵地基与基础设计规范》中确定单桩容许承载力的经验公式,初步反算桩的长度,设该桩埋入最大冲刷线以下深度为h ,一般冲刷线以下深度为3h ,则:002221[]{[](3)}2h i i N p U l m A k h τλσγ==++-∑当两跨活载时:8073.213.311.7811.7842h N h =+⨯+⨯计算[P]时取以下数据:桩的设计桩径1.0m ,冲抓锥成孔直径为1.15m ,桩周长22202021211.15 3.6,0.485,0.740.9, 6.0,[]550,12/40,120,a a a u m A m m K Kp KN m Kp Kp ππλσγττ⨯=⨯==========1[] 3.16[2.740( 2.7)120]0.700.90.7852[550 6.012( 3.33)]2057.17 5.898.78k p h h N h m=⨯⨯+-⨯+⨯⨯⨯+⨯⨯+-==+∴= 现取h=9m ,桩底标高为26.2m 。
