有机化合物波谱分析综合解析
有机化合物波谱解析

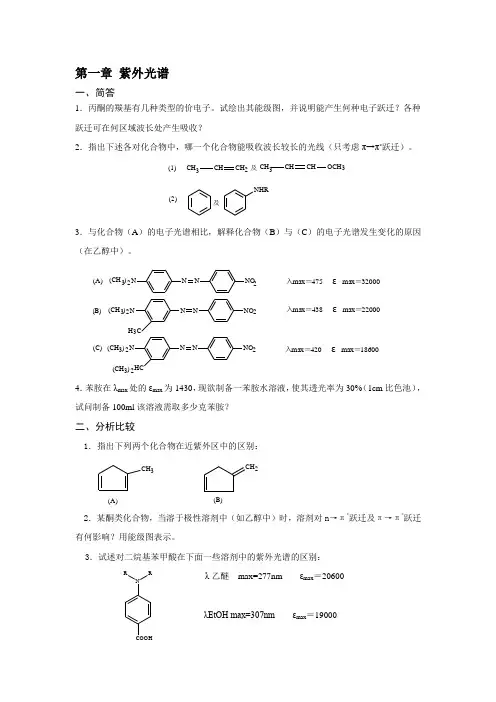

第一章 紫外光谱一、简答1．丙酮的羰基有几种类型的价电子。
试绘出其能级图，并说明能产生何种电子跃迁？各种跃迁可在何区域波长处产生吸收？2．指出下述各对化合物中，哪一个化合物能吸收波长较长的光线（只考虑π→π*跃迁）。
(2)(1)及NHR3CHCHOCH 3CH 及CH 3CH CH23．与化合物（A ）的电子光谱相比，解释化合物（B ）与（C ）的电子光谱发生变化的原因（在乙醇中）。
(C)(B)(A)入max ＝420 εmax ＝18600入max ＝438 εmax ＝22000入max ＝475 εmax ＝320003N NNNO HC32(CH )2N NNNO H C 32(CH )2232(CH )(CH )23NNNNO4．苯胺在λmax 处的εmax 为1430，现欲制备一苯胺水溶液，使其透光率为30%（1cm 比色池），试问制备100ml 该溶液需取多少克苯胺？二、分析比较1．指出下列两个化合物在近紫外区中的区别：CH CH 32(A)(B)2．某酮类化合物，当溶于极性溶剂中（如乙醇中）时，溶剂对n →π*跃迁及π→π*跃迁有何影响？用能级图表示。
3．试述对二烷基苯甲酸在下面一些溶剂中的紫外光谱的区别：λ乙醚 max=277nm εmax ＝20600λEtOH max=307nm εmax ＝19000NRRCOOHλHCl max=307nmεmax＝970三、试回答下列各问题1．某酮类化合物λhexanemax＝305nm，其λEtOH max=307nm,试问，该吸收是由n→π*跃迁还是π→π*跃迁引起的？2. 1,1二苯乙烯（A）在环己烷中的UV光谱与蒽（B）的UV光谱有相当大的区别。
在浓硫酸中这两个化合物UV光谱非常相似，见表1-5，而在稀硫酸中又与环己烷中的UV光谱相同，试问在浓硫酸中这两个化合物发生了什么变化？表1-1 化合物（A）和（B）在不同溶剂中的λma四.计算下述化合物的λmax：1. 计算下列化合物的λmax：2.计算全反式西红柿烯（结构如下）的λmax及εmax：3.计算一叶萩碱在乙醇中的λmax：NOO4.计算下列化合物的λmax：(D )(C )(B )(A )2NH COOH3OH COCH O 33OOCH CH O五、结构判定1.由某挥发油中分得一种成分，其UVλhexane max=268nm,由其它方法初步确定该化合物的结构可能为A 或B ，试问可否用UV 光谱做出判断？(A)(B)2. 一化合物初步推断其结构不是A 就是B ，经测定UV λEtOH max=352nm,试问其结构为何？O O(A)(B)3. 2-（环己-1-烯基）-2-丙醇在硫酸存在下加热处理，得到主要产物的分子式为C 9H 14，产物经纯化，测紫外光谱λmax =242nm (εmax ＝10100)，推断这个主要产物的结构，并讨论其反应过程。
第一章_有机化合物的波谱综合解析-3
红外光谱（i nfra r ed spectroscopy 缩写为IR ）由于分子吸收了红外线的能量并导致分子内振动能级的跃迁而产生的记录信号。
IR 谱主要提供分子中官能团的结构信息。
横坐标：波数（σ）400～4000cm -1；表示吸收峰的位臵。
纵坐标：透过率（T %），表示吸收强度。
T ↓，表明吸收的越好，故曲线低谷表示是一个好的吸收带。
%100%0⨯=I IT I ：表示透过光的强度；I 0：表示入射光的强度。
红外光谱官能团区（4000-1500 cm -1）由分子的伸缩振动导致,用于鉴定各种不同官能团产生红外光谱的必要条件：1.红外辐射光的频率与分子振动的频率相当，才能满足分子振动能级跃迁所需的能量，而产生吸收光谱。
2.只有能引起分子偶极矩的变化的振动才能产生IR 光谱。
完全对称的分子H 2、O 2、N 2不会产生红外吸收光谱。
H―C≡C―H 、R―C ≡C―R ，其C≡C （三键）振动也不能引起红外吸收。
指纹区（1500-650 cm-1）分子弯曲及伸缩振动吸收峰,多用于鉴定基团的结合方式官能团区（高频区）1500-4000 cm-1Y －H 伸缩振动区2500～3700 cm-1，Y= O、N、C。
Y≡Z 三键和累积双键伸缩振动区2100～2400 cm-1，主要是：C≡C、C≡N 三键和C＝C＝C、C＝N＝O 等累积双键的伸缩振动吸收峰。
Y＝Z双键伸缩振动区1600～1800 cm-1，主要是：C＝O、C＝N、C＝C等双键。
指纹区（低频区）650-1500 cm-1主要是：C－C、C－N、C－O等单键和各种弯曲振动的吸收峰，其特点是谱带密集、难以辨认。
红外谱图各主要官能团红外光谱的特征吸收峰频率3600-3200NH, OH d, br, s3300C CHstrong3100-3010 =C-H middle2960-2850 -C-H strong2260-21002700-CHO doubleC Cvariable1850-1690 C=OAcids, esters Ketones Aldehydes very strong1680-1620 or 1600-1500 C=C variable 1470-1350 bend C-H1000-700 bend alkenes benzene substituted type4000cm-1650cm-11300-1030 bend C-O C-N几个明显的红外特征峰-OH（醇和酚）：-OH吸收处于3200~3650cm-1，由于-OH可形成分子间或分子内氢键，而氢键所引起的缔合对红外吸收峰的位臵、形状和强度都有重要影响。
有机化合物波谱解析
3. 紫外吸收光谱表示法及常用术语
图示法，横坐标：波长（nm）； 纵坐标：吸光度A（或吸收系数ε，lgε）
术语：
吸收峰：吸收值最大处，对应波长 称最大吸收波长(λmax)。 吸收谷：最小处；最小吸收波长 (λmin)， 肩峰：当吸收曲线在下降或上升处 有停顿或吸收稍有增加的现象。这 种现象由主峰内藏有其他吸收峰造 成。 末端吸收：在图谱短波端只呈现强 吸收而不成峰型的部分称为末端吸 收。
确定分子结构：
O
O
O
(A)
(B)
(C)
1.不与2，4－二硝基苯肼作用，有氧； 2.与Grignard试剂作用不给出活泼氢；
因此当时写成B 红外光谱确证其中有羰基，
紫外－可见光谱分析数据为： 211，240，314。推测为A 在红外869.5处有强谱带，怀疑为三环，写成C 核磁共振应用于化学，否认三环结构，
有机化合物 波 谱 解 析（1）
绪论
波谱法： 物质在光（电磁波）的照射下，引起分子内部某
种运动，从而吸收或散射某种波长的光，将入射光强 度变化或散射光的信号记录下来，得到一张信号强度 与光的波长、波数（频率）或散射角度的关系图，用 于物质结构、组成及化学变化的分析，这就叫波谱法
CH3
CH3
绪论
结构鉴定:
一般文献给出的数据：
NMR: 详细 MS: 分子量 IR: 主要官能团 一般无UV数据
对化合物的紫外吸收光谱（UV）、红外吸收光谱（IR）、 核磁共振（NMR）、质谱（MS）的谱图进行分析得到分子式 及结构式。
有机分子结构鉴定方法大体可以分为两个阶段，即经典的 化学分析方法为主和仪器分析为主、化学手段为辅的分析方法。
紫外可见光谱 (UV-VIS); 红外（拉曼）光谱 (IR，Raman); 质谱 (MS); 核磁共振谱 (NMR); X线衍射; 折射率; 电诱导率; 熔点;
有机化合物波谱综合解析详解
波谱综合解析的含义：利用各种波谱分
析方法获得尽可能多的结构信息，通过 对各种波谱分析信息之间的相互对比、 印证，从而获得被分析化合物准确结构 的定性分析方法。 不同波谱分析方法在功能上既有重叠部 分，也有互补部分，在综合解吸时应该 充分发挥各自优势。 在条件允许的情况下，要充分关注 1HNMR和13CNMR，因为NMR提供数据 最丰富，可靠性最高。
MS裂解机理
例题2：UV(甲醇）：λmax=236 nm,(ε=8200), 300 nm(ε=3500), 1NMR, 13CNMR, IR, MS如下，推测结构：
主要依靠NMR，特别关注偶合常数关系，
积分关系，充分利用二维NMR，以及其 他特殊NMR技术，如DEPT, 结合IR, MS, UV-Vis等数据，将可能的碎 片合理连接。 最后充分利用所有波谱分析数据对可能 结构进行确证，排除所有不合理结构。
1.
例题1：根据提 供的IR, HNMR, 13CNMR和MS 推测结构
解：设MS中m/z250为M+峰，因该峰与相邻碎片离子峰 m／z 206(M-44)．m／z 178(M-72)之间关系合理,故m ／z 250为分子离子峰。分子量250为偶数，说明化合 物不含氮或偶数个氮。MS中无明显含S、F、C1、Br、I 的特征碎片离子峰存在。
13C
NMR谱中有12种化学环境不同的碳，由峰的相对强 度判断，分子中应含有14个碳。1H NMR谱中积分简比 (由低场至高场)为3：2：1：2：3：4：3，简比数字之 和为18．表明分子中至少含有18个H。由以上分析可知， 当N＝0时，O＝4，可能分子式为C14H18O14,当N＝2 时．O＝2.5．不合理应舍去，故该化合物的分子式为 C14H18O14，因UN＝6，所以分子中可能有苯基存在。
波普解析 综合解析
PDF 文件使用 "pdfFactory Pro" 试用版本创建
(4)由简单的碎片离子，推测官能团及结构片段。
共4个糖，苷元分子量472ra-O 2 Glc
[M-H-Glc]
CH2OH
[M-H]
[M-H-3Glc] [M-H-3Glc-Ara]
PDF 文件使用 "pdfFactory Pro" 试用版本创建
三、光谱解析的一般程序
3．计算不饱和度 分子式确定后，可方便的按下式计算出不饱和度来：
Ω(U)=n4+1+(n3-n1)/2
n4：四价原子（C、Si) n3: 三价原子（N、P） n1: 一价原子（H、X）
132
162
162
[M-H-2Glc]
162
ESI-MS of Congmunoside IX
PDF 文件使用 "pdfFactory Pro" 试用版本创建
二、各种谱图解析时的要点
4．1H-NMR法： (1)确定质子总数和每一类质子数。
PDF 文件使用 "pdfFactory Pro" 试用版本创建
O H3C C
A
O C CH2OCH2CH3 O H 3C C CH2
B
O C2H5O
C
O C CH2CH3
C
O C OCH2CH3
PDF 文件使用 "pdfFactory Pro" 试用版本创建
结构(A)
O H3C C
A
O C CH2OCH2CH3
结构(A)化学位移最的的是CH2的单峰，应在δ>4.1区域有 相当于2个氢核的吸收峰。而四重峰在δ3.1附近。由于 NMR并非如此，故（A）可排除。 结构（C）
有机化合物的波谱分析
(4)已知物的鉴定：若被测物的IR与已知物的谱 峰位置和相对强度完全一致，则可确认为一种物 质（注意仪器的灵敏度及H2O的干扰）。 (5)未知物的鉴定：可推断简单化合物的结构。 对复杂的化合物，需要UV、NMR、MS的数据。
B.红外谱图解析实例
(1) (2) (3) (4) (5) (6) (7) (8) (9) 烷烃---正辛烷 2-甲基庚烷 2,2-二甲基己烷 烯烃---(E)-2-己烯 1-己烯 (Z)-3-己烯 2-甲基-1-丙烯 炔烃--- 1-己炔 2-己炔 卤代烷---1-氯丁烷 2-甲基-2-溴丙烷 醇---1-己醇 2-丁醇 2-甲基-2-丙醇 醚--- 丙醚 甲基叔丁基醚 醛---丁醛 酮---丁酮 丙酸 丁酰氯 丁酸酐 羧酸及衍生物--- 乙酰胺 N-甲基丙酰胺
2.分子振动与红外光谱
振动方程式：
1 v振 2
m1 m2 k m1m2
k:力常数，与化学键的强度有关（键长越短，键能 越高，k越大） m1和m2分别为化学键所连的两个原子的质量，单 位为克
即：化学键的振动频率（红外吸收峰的频 率）与键强度成正比，与成键原子质量成 反比。
亚甲基的振动模式：
试样 TMS 106 0
ν试样 试样共振频率频率 νTMS 四甲基硅烷的共振频率 ν0 操作仪器选用频率
影响化学位移的因素:
A.电负性影响：取代基的电负性越大，相应碳上 质子的化学位移越大。 B.磁各向异性效应：
自旋偶合和自旋裂分
1.定义：
自旋偶合：指自旋核受邻近自旋核所产生的感应磁场影响 的现象。 自旋裂分：指自旋偶合引起的谱线增多的现象。
1.常见有机波谱
常 见 有 机 波 谱
2、有机四大谱及其特点
有机化合物波谱全面分析
能级差 E hv h c
若用一连续的电磁辐射照射样品分子，将照射 前后的光强度变化转变为电信号并记录下来，就可 得到光强度变化对波长的关系曲线，即分子吸收光 谱
三 UV产生
紫外光
价电子(最外层电子) 可见光 跃迁
UV
能级差 E hv h c
*带状光谱
朗伯-比尔定律
➢ 物理意义：当一束平行单色光垂直通过某一均匀 非散射的吸光物质时，其吸光度A与吸光物质的浓 度c及吸收层厚度l成正比
✓ 分子能级：电子能级、振动能级、转动能级 ✓ 跃迁：电子受激发，从低能级转移到高能级的过程
E总 = E平+ E转+ E振+ E电
ΔE电 = 1~20ev→λ=0.06~1.25μm→紫外-可见吸光光谱 ΔE振 = 0.05~1ev→λ=25~1.25μm →红外吸收光谱 ΔE转 = 0.005~0.05ev→λ=250~25μm →远红外吸收光谱
吸收强度大， ε在104~105范围内，强吸收 若有共轭体系，波长向长波方向移动 含不饱和键的化合物发生π→π*跃迁
例：C=O，C=C，C≡C
n→π*跃迁
n电子跃迁到反键π*轨道所产生的跃迁，这类跃迁 所需能量较小，吸收峰在200~400nm左右
吸收强度较小， ε < 102，弱吸收 含杂原子的双键不饱和有机化合物
➢ ε= 200~5000
中等吸收
➢ ε< 200
弱吸收
吸收强度的公式
➢ ε= 0.87×1020Pα ➢ P—跃迁几率，取值范围从0到1 ➢ α—发色团的靶面积 ➢ 电子跃迁旋律可知：
紫外光谱是讨论分子中价电子在不同的分子轨道之间跃迁 的能量关系
UV在有机化合物的结构解析中，主要提供分子的芳香结构 和共轭体系信息。为什么？
有机化合物波谱分析 综合解析
24
2015/4/29
2.计算分子的不饱和度
U ＝（2＋2*n4＋n3－n1)/2 ＝(2＋2*5＋0－10)/2＝1
分子中有一个双键或环
3．确定结构单元
1720cm-1 附 近 强 吸 收 峰 可 知 含 羰 基 。 靠 近 3000cm-1强吸收峰 ；含-CH2-或-CH3；
1720cm-1
25
光谱？非光谱？
• 质谱虽非光谱，因其与光谱的密切关系，
且确定未知物的分子量与分子式是进行综
合光谱解析时，首先要知道的问题。加之 质谱仪的质量色散与光谱仪的复光色散有 某些类似之处，因此习惯上也把它视为一 种光谱。
2
2015/4/29
一、各种光谱的在综合光谱解 析中的作用
质 谱 (MS)
主要用于确定化合物的分子量、分子式。 质谱图上的碎片峰可以提供一级结构信息。 对于一些特征性很强的碎片离子，如烷基取代苯的m／z 91 的苯甲离子及含 γ 氢的酮、酸、酯的麦氏重排离子 等，由质谱即可认定某些结构的存在。 质谱的另一个主要功能是作为综合光谱解析后，验证 所推测的未知物结构的正确性。
四大光谱综合波谱解析
• 一般情况，由 IR 、 1H-NMR 及 MS 三种光谱提供的数 据，即可确定未知物的化学结构。特殊情况，还可以 辅助以其它光谱
• 在进行综合光谱解析时，不可以一种光谱“包打天 下”，各有所长，取长补短，相互配合、相互补充。
5
2015/4/29
二、综合光谱解析的顺序与重点
1．了解样品 来源： 天然品、合成品、三废样品等、 物理化学性质与物品理化学参数： 物态、熔点、沸点、旋光性、折射率、溶解度、极
7
2015/4/29
5．红外吸收光谱 用未知物的红外吸收光谱主要推测其 类别及可能具有的官能团等。 解析重点： 羰基峰是红外吸收光谱上最重要的吸收峰(在1700cm-1左 右的强吸收峰)，易辨认。其重要性在于含羰基的化合 物较多，其次是羰基在1H-NMR上无其信号。 氰基(2240cm－l左右)等不含氢的官能团，在1H-NMR上也 无信号； 此时IR是1H-NMR的补充。
有机波谱第7章综合解析
7.7%/ 1.1% = 7，所以该化合物含C数不或会超过7。 又由0.46%可知该化合物中不含Cl、Br、S。
（3）UV: λmax= 275nm,弱峰，说明为n→π*跃迁引起的吸收带，
推断出取代基 出取代类型。
的系统、取代 方式。
MS (m/z) 烯丙基开裂 产生41、55、 69
26
有苯环时， 出现77、65、 51、39，
结构 C=O
13C-NMR (ppm)
155~225
1H-NMR (ppm)
IR
(cm-1)
没有直接信息 1950~1650
MS (m/z)
羧基 酯
160~180(s) 160~180(s)
④ 用UV核对分子中共轭体系和一些官能团的取代位置， 或用经验规则计算λmax值。 ⑤ 最后确定一种可能性最大的结构，并用质谱断裂方式 证明结构式推断无误。
8．已知化合物，可用标准图谱对照，来确定。
7．3 化学方法与其它经典分析方法的应用
在实际工作中，可将光谱方法和化学方法、经典的分 析方法及物理常数测定配合使用，有助取得正确的结果。
第7章 波谱综合解析
各种波谱法各有特点和长处，没有万能的方法。彼此 补充，进行综合解析。综合解析是用于化合物的结构解 析。
对于比较复杂的有机化合物的结构鉴定，需要综合各 种波谱数据，并将必要的物理，化学性质结合起来，
7.1 各种谱图解析时的要点：
1．1H-NMR法： (1)确定质子总数和每一类质子数。
用化学方法配合进行光谱分析的例子，如制备衍生物、 同位素标识、重氢交换、成盐反应等都可用在结构解析中。
有机波谱第七章谱图综合解析
复习题
1．在质谱分析中，试以分子中由双电子构成的σ键断裂过程说明均裂、异 裂和半异裂的含义。 2．在红外光谱分析中，习惯上把红外光谱图按波数范围分为四大峰区，每 个峰区都对应于某些特征的振动吸收。请简述各峰区的波数范围及对应的 特征振动吸收，并在每一峰区列举至少三种属于该类特征振动吸收的具体 化学键。 3．有机分子电子跃迁类型主要有哪些？请简要回答并画出简图进行说明。 4. 影响化学位移的因素有哪些？
7.1 谱图综合解析的一般程序
• 1. 推导分子式，计算不饱和度 (1) 由高分辨质谱仪测得精确分子量并给出分子式， 或利用精确分子量计算分子式。 (2) 由质谱的分子离子峰及其同位素峰的相对强 度推导分子式(分子离子峰需有一定的强度)。 (3) 由质谱的分子离子峰确定化合物的分子量， 结合元素分析求得的最简式，或结合1H NMR及 13C NMR谱推导的氢原子数目及碳原子数目之简 比，确定化合物的分子式。
CH CH COOCH3
C H 3C H 2O C H 2C H 2O C O C H C H
OCH3
C H 3C H 2O C H 2C H 2O C O
CH CH OCH3
结构若为A或B，质谱图中均应出现M-31(-OCH3)峰， 此处未观测到，故否定之。 苯 环 上 的 季 碳 的 δ 为 161.5 ， 表 明 该 碳 与 氧 相 连 ， 1H NMR 谱中δ约为6.9的AA'质子的共振吸收也表明邻位 碳与氧直接相连，而已烯碳的δ值表明其不与氧直接 相连，因而排除结构D，故化合物的结构为C。
由图2可知，图中的基峰为 m/z 43，其它离子的丰度都很低， 这是2-戊酮进行 α-裂解和 i -裂解所产生的两种离子质量相同的 结果。
Δm = 4-14, 21-24, 37-38·····通常认为是不合理丢失
有机波谱第七章谱图综合解析
注意：分子式中Cl, Br, F, I, N, O, S等元素的存
在，可由质谱或元素分析判断，氧元素的存在
还可由红外光谱(υO-H, υC-O)或1H, 13C核的化学
位移判断。 分子式确定后，计算不饱和度(UN), UN≥4时， 分子中可能有苯环存在。
• 2. 不饱和基的判断 • UN﹥0的化合物，分子中含有不饱和基或苯环系。 不饱和基的存在在不同谱图中有不同的特征。 • IR谱：1870～1650cm-1 (s)为υC=O。3100 ～ 3000cm-1 (w或m)的υ＝C-H，结合1670～1630cm-1 (m) υC=C或1600～1450cm-1 (m,2 ～3条谱带) 的苯 环骨架伸缩振动，可判断烯基或苯基结构的存在。 在2250cm-1 附近(m) 可能为υC≡N;在2220cm-1 附近 (w) 可能为υC≡C; 1300～1000cm-1 (m,2 ～3条谱带) 为υC-O-C;在1560cm-1 附近(s) 和1360cm-1 附近(s) 为υNO2 ; 1900 ～2300cm-1 (w ～ m)为υx＝y＝z等。 这些不饱和基都具有其特征吸收带。
裂和半异裂的含义。
2．在红外光谱分析中，习惯上把红外光谱图按波数范围分为四大峰区，每
个峰区都对应于某些特征的振动吸收。请简述各峰区的波数范围及对应的 特征振动吸收，并在每一峰区列举至少三种属于该类特征振动吸收的具体 化学键。 3．有机分子电子跃迁类型主要有哪些？请简要回答并画出简图进行说明。 4. 影响化学位移的因素有哪些？
CH3CH2OCH2OCH CH
COOCH3
CH3CH2OCH2O
CH CH COOCH3
CH3CH2OCH2CH2OCOCH CH
OCH3
波谱综合解析
NMR
1D-NMR,分析化合物的结构类型及复杂程度； 2D-NMR并结合质谱碎片分析结构片断、连接顺序及立体化学
7
综合解析步骤
• 1．确定分子式。 可采用高分辨质谱(HRMS)法或质谱(MS)法，加元素分析 法，HRMS法用量小，结果准确可靠用元素分析法用量相对 多些，但也仅是毫克水平。根据分子式可算出该化合物的 不饱和度。DEPT技术可以确定化合物的甲基，亚甲基，次 甲基和季碳，印证化合物的分子量。 • 2. 确定官能团 利用IR,UV推导化合物可能的官能团，再用HNMR,13CNMR （DEPT)的化学位移印证，要求对常见的HNMR,13CNMR（ DEPT)的化学位移值范围熟记。
11
5．测定分子的立体化学
• 通常放在结构测定的后期进行。一维NOE差谱是优先采用 的解决相对立体构型的方法，有时也可用二维NOESY谱或 NOE差谱。 • 必要时用手性化学位移试剂，旋光光谱（ORD）,圆二色谱 (CD），X-ray晶体衍射技术。 • 一个总原则：视有机化合物的结构复杂程度而定,尽量用 最少的谱图解析,将结构和信号解释清楚。对于合成的有 机化合物和不复杂的天然产物能用一维谱结合其它谱图解 析结构,可以不作二维谱，或者尽量少做二维谱。
2
有机化合物结构综合分析一般策略
●对于未知化合物,尤其是复杂分子的结构解析是一个
繁琐的工作,也是一个逻辑推理的综合分析的过程,涉及 到四大波谱的知识。
●但是化合物的结构推导也是有规律可寻,本章介绍有
机化合物结构鉴定的一般策略。
3
合成目标化合物以及简单化合物的鉴定
• 对于合成的目标化合物的表征和天然产物分离得到的简单 结构的化合物或已知化合物可以用核磁共振谱再辅以其它 谱图推导结构。即以核磁共振氢谱、碳谱为基础，配合质 谱、红外光谱等推出结构,由于二维核磁共振谱费时和测 试成本高,如果能用一维谱解决结构,尽量采用一维核磁共 振谱。 • 基于二维核磁共振谱推导结构的方法，主要应用于解决更 复杂的结构问题。
有机化合物波普解析 紫外光谱
• 概论
色谱分析：GC，HPLC，TLC 与裂解---色谱成分分析
波谱分析：UV，IR，NMR，MS（有机）----结构分析
• 色谱分析:具有高效分离能力可以把复杂有机混合物分离 成单一的纯组分
• 波谱分析：纯样品进行结构分析，特点是：微量化、测 量快、结果准确、重复性好。除MS之外，可回收样品
4. 电磁波与光谱区的关系
核与内层 电子跃迁
紫外及可见光谱 价电子跃迁
红外光谱 分子振动与转动
核磁共振谱 核自旋能级跃迁
UV-VIS电磁波谱：位于X射线与IR光区之间 有机化合物的UV吸收：200-400nm之间（近紫外）
VIS吸收：400-800nm之间（可见） 真空（远）U V ：4 – 200 n m σ→ σ*跃迁吸收
∨ MS
∨
IR
∨
UV
• 本课程内容，目的及要求：
介绍：四谱与各种有机化合物结构的关系，各谱 的解析技术以及运用四谱综合进行有机化合物的 结构测定；
• 能解析一般的图谱，掌握各谱原理、各种化合物 谱图的特点及应用各谱解析未知化合物。
• 应了解各谱的长处及解决的结构类型； 应用多种谱图，互相取长补短。
第一节 基础知识
一、 电磁波的基本性质及分类
1．电磁辐射（电磁波，光） ：以巨大速度通过空 间、不需要任何物质作为传播媒介的一种能量。
2．电磁辐射的性质：具有波、粒二向性。
• 波动性：
c
，
104
（m
(cm
)
1（) 式（31-11）
• 粒子性： E h h c ( （式1-33）- 2）
光的波长越短（频率越高），其能量越大。
的吸收光谱在紫外-可见光区，紫外-可见光谱或分子的电子 光谱。
有机波谱分析 综合图谱解析
1.某未知物分子式为C5H12O，它的质谱、红外光谱以及核磁共振谱如图，它的紫外吸收光谱在200 nm以上没有吸收，试确定该化合物结构
1 :
2 : 9
2.某一未知化合物，其分子式为C 13H 16O 4。
已测定它的红外光谱、核磁共振谱以及紫外吸收光谱.如图，试确该未知化合物的结构。
730
750122017401030
5
λmax 260nm(ε215)
6
4
1
3、某未知物，它的质谱、红外光谱以及核磁共振谱如图，它的紫外吸收光谱在210nm以上没有吸收，确定此未知物。
3
6 22
4、某未知物 C11H16 的 UV、IR、1H NMR及MS谱图数据如下，推导未知物结构。
t
：
1
H NMR
MS：主要的离子峰可由以下反应得到：
各谱数据与结构均相符，可以确定未知物是正戊基苯。
波谱分析综合解析
CH3
例3、某化合物分子式是C9H11NO(M=149),根据下列图谱解析化合物的结构， 并说明依据。
NH2
O NH C
M/Z=93
CH2 CH3
M/Z=149
M/Z=77
O
C
CH2 CH3
M/Z=57
CH2 CH3
M/Z=29
1、 一个末知物的元素分析，MS、IR、NMR、UV如图所示，是推断其结构式。
的种类
200
150
100
50
0 RANGE
Saturated carbon - sp3 no electronegativity effects
R-CH3 R-CH2-R R3CH / R4C
Saturated carbon - sp3 electronegativity effects
C-O C-Cl
一般情况下应以一种分析方法中获得的信息反馈到其他分析 方法中，各种谱学方法所获得的信息相互交换，相互印证，不断增 加信息量，这样才能快捷地获得正确结论
化合物结构推导的重点是应掌握各结构片断之间的相互关系， 推断出相互关联的结构片断。
例1 根据下列图谱确定化合物（M=72）结构，并说明依据。
解：
OO
C
C
3：根据下列图谱确定化合物（M=132）的结构,并说明依据。
O
O
H3C O
C
CH2 C
O
CH3
4：根据下列图谱确定化合物（M=86）的结构,并说明依据。
O
H3C
H2C
CH
C
H
CH3
5：某化合物C9H12O2 （M=152）,根据下列图谱确定化合物的结构,并说明依据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第五章综合解析本章学习要求•了解有机化合物结构分析的一般程序。
•能够综合运用所学的波谱知识，进行有机化合物的结构分析。
综合波谱解析法•定义：利用未知物（纯物质）的质谱（MS)紫外吸收光谱(UV)红外吸收光谱(IR)核磁共振氢谱(1H-NMR)进行综合解析，确定未知物分子结构的方法光谱？非光谱？•质谱虽非光谱，因其与光谱的密切关系，且确定未知物的分子量与分子式是进行综合光谱解析时，首先要知道的问题。
加之质谱仪的质量色散与光谱仪的复光色散有某些类似之处，因此习惯上也把它视为一种光谱。
一、各种光谱的在综合光谱解析中的作用质谱(MS)主要用于确定化合物的分子量、分子式。
质谱图上的碎片峰可以提供一级结构信息。
对于一些特征性很强的碎片离子，如烷基取代苯的m／z 91的苯甲离子及含γ氢的酮、酸、酯的麦氏重排离子等，由质谱即可认定某些结构的存在。
质谱的另一个主要功能是作为综合光谱解析后，验证所推测的未知物结构的正确性。
紫外吸收光谱(UV)主要用于提供分子的芳香结构和共轭体系信息。
是否是不饱和化合物？是否具有芳香环结构等化合物的骨架信息。
紫外吸收光谱虽然可提供某些官能团的信息？是否含有醛基、酮基、羧基、酯基、炔基、烯基等生色团与助色团。
但特征性差，在综合光谱解析中一般可不予以考虑。
紫外吸收光谱法主要用于定量分析。
红外吸收光谱(IR)✉主要提供未知物具有哪些官能团、化合物的类别(芳香族、脂肪族；饱和、不饱和)等。
✉提供未知物的细微结构，如直链、支链、链长、结构异构及官能团间的关系等信息，但在综合光谱解析中居次要地位。
核磁共振氢谱(1H-NMR)•主要提供化合物中所含⒈质子的类型：说明化合物具有哪些种类的含氢官能团。
⒉氢分布：说明各种类型氢的数目。
⒊核间关系:氢核间的偶合关系与氢核所处的化学环境核间关系可提供化合物的二级结构信息，如连结方式、位置、距离；结构异构与立体异构(几何异构、光学异构、构象)等)。
三方面的结构信息。
四大光谱综合波谱解析•一般情况，由IR、1H-NMR及MS三种光谱提供的数据，即可确定未知物的化学结构。
特殊情况，还可以辅助以其它光谱•在进行综合光谱解析时，不可以一种光谱“包打天下”，各有所长，取长补短，相互配合、相互补充。
二、综合光谱解析的顺序与重点1．了解样品✌来源：天然品、合成品、三废样品等、✌物理化学性质与物品理化学参数：物态、熔点、沸点、旋光性、折射率、溶解度、极性、灰分等，可提供未知物的范围，为光谱解析提供线索。
一般样品的纯度需大于98％，此时测得的光谱，才可与标准光谱对比。
二、综合光谱解析的顺序与重点2．确定分子式由质谱获得的分子离子峰的精密质量数或同位素峰强比确定分子式。
必要时，可配合元素分析。
质谱碎片离子提供的结构信息，有些能确凿无误地提供某官能团存在的证据，但多数信息留作验证结构时用。
二、综合光谱解析的顺序与重点3．计算不饱和度由分子式计算未知物的不饱和度推测未知物的类别，如芳香族(单环、稠环等)、脂肪族(饱和或不饱和、链式、脂环及环数)及含不饱和官能团数目等。
二、综合光谱解析的顺序与重点4．紫外吸收光谱由未知物的紫外吸收光谱上吸收峰的位置，推测共轭情况(p-π与π-π共轭、长与短共轭、官能团与母体共轭的情况)及未知物的类别(芳香族、不饱和脂肪族)。
5．红外吸收光谱用未知物的红外吸收光谱主要推测其类别及可能具有的官能团等。
解析重点：羰基峰是红外吸收光谱上最重要的吸收峰(在1700cm-1左右的强吸收峰)，易辨认。
其重要性在于含羰基的化合物较多，其次是羰基在1H-NMR上无其信号。
氰基(2240cm－l左右)等不含氢的官能团，在1H-NMR上也无信号；此时IR是1H-NMR的补充。
6．核磁共振氢谱的解析顺序首先确认孤立甲基及类型，以积分高度，计算出氢分布。
其次是解析共振吸收峰，确定归属。
最后解析谱图上的偶合部分，根据偶合常数、峰分裂情况及形状推测结构信息。
7.验证根据综合光谱解析，拟定出未知物的分子结构，而后需经验证才能确认。
①根据所得结构式计算不饱和度，与由分子式计算的不饱和度应一致。
②按裂解规律，查对所拟定的结构式应裂解出的主要碎片离子，是否能在MS上找到相应的碎片离子峰。
③核对标准光谱或文献光谱。
若上述三项核对无误，则所拟定的结构式可以确认。
三综合光谱解析示例前面已分别介绍了综合解析的大致顺序与重点在下面列出的几个未知化合物中，提供了它们的UV、IR、MS、1H-NMR谱图或部分谱图。
(二)波谱解析综合示例练习1：某化合物A的分子式为CH10O，请解析各谱图并9推测分子结构。
(1)紫外光谱：实验条件：1.075 mg/10mL乙醇溶液，0.1cm样品池；实验结果：最大吸收峰位于240nm处，吸光度为0.95。
结论：具有共轭体系或芳香体系综合解析：H l0O，计算不饱和度为5，推测化合①根据分子式C9物可能含有苯环(不饱和度为4)(2)红外光谱：实验条件：液膜法。
图谱主要结果：②IR表明：•1688cm-1有吸收，表明有-C=O，此吸收与正常羰基相比有一定红移，推测此-C=O可能与其他双键或π键体系共轭。
•2000-1669cm-1有吸收,有泛频峰形状表明可能为单取代苯。
•1600cm-1，1580cm-1，1450cm-1有吸收，表明有苯环存在。
•746cm-1，691cm-1有吸收表明可能为单取代苯。
故推测H5-C=O基团(C7H5O)，分子式为C9H l0O，则化合物有C6H5。
剩余基团为C2•③UV 表明存在苯环。
•④MS 表明：分子离子峰m/Z=134，碎片离子峰m/z=77，可能为C 6H 5；碎片离子峰m/z=105，可能为C 6H 5CO ；M-105=134-105=29，失去基团可能为C 2H 5。
由此推测分子可能结构为:C 2H 5O⑤1H-NMR表明：•三种氢，比例为5：2：3。
•δ=7～8，多峰，五个氢，对应于单取代苯环，C6H5；•δ=3，四重峰，二个氢，对应于CH2，四重峰表明邻碳上有三个氢，即分子中存在CH2CH3片断，化学位移偏向低场，表明与吸电子基团相连；•δ=1～1．5，三重峰，三个氢，对应于CH3，三重峰表明邻碳上有两个氢，即分子中存在CH2CH3片断。
C2H5O练习2：某化合物B的分子式为C7H7Br，请解析各谱图并推测分子结构。
(1)紫外光谱：实验条件：0.917mg/10mL正己烷溶液，0.2cm样品池；实验结果：最大吸收峰位于240nm 处，吸光度为0.95;(2)红外光谱：实验条件：液膜法。
结论：具有共轭体系或芳香体系图谱主要结果：综合解析①根据分子式C 7H 7Br ，计算不饱和度为4，推测化合物可能含有苯环(C 6H 5)。
②UV 表明存在苯环。
③IR 表明：1500cm -1，1450cm -1有吸收，表明有苯环。
770cm -1，700cm -1有吸收表明可能为单取代苯。
对照分子式C 7H 7Br ，推测分子可能结构为：吸收峰位置(δ) 吸收峰强度峰裂分情况对应基团7～8 5 单峰苯环4～5 2 单峰-CH 2 无相邻碳上氢解析结果：位置δA 7.51～7.09B 4.440CH 2H H H H H BrAAAA A B④1H-NMR 表明：综合解析⑤MS表明：分子离子峰m/z=170，M+2峰172，此为Br的同位素峰。
m/z=91峰对应于170-91=79,恰好为一个Br原子,即CH2+综合以上分析结果，此化合物结构为：根据下列图谱推测未知化合物的结构。
由MS确定分子式：分子量为偶数，应不含N或含偶数N。
(M+1)/M%=(2.80/28.7)⨯100=9.76(M+2)/M%=(0.26/28.7)⨯100=0.91，不含Br,Cl,S等。
C数：9.76/1.1=9，含9个C或8个CO数：[0.91-(1.1⨯9或8)2/200]/0.20=2剩余质量：150-12⨯9-16⨯2=10或150-12⨯8-16⨯2=22因此该化合物不含N，合理的分子式为C9H10O2。
（或由Beynon表确定分子式）不饱和度=5，可能存在苯环。
MS在m/Z77、65、51处的系列碎片峰表明存在苯环在91的碎片表明存在C6H5CH2—。
108(重排离子C6H5—CH2OH+)IR在1750、1220和1000cm-1处的吸收表明为酯类化合物。
验证(1)不饱和度：乙酸苄酯的不饱和度为5，不饱和度验证合理。
(2)质谱：m ／z 150为分子离子、108(重排离子C 6H 5—CH 2OH +)、91为苯甲离子、43为CH 3CO +离子。
由苯甲离子的存在，可证明C 6H 5-CH 2基团的存在；m ／z 43离子是-COCH 3的特征峰。
由MS 也证明未知物是乙酸苄酯。
(3)标准光谱对照：未知物的IR 与1H-NMR 分别与Sadtlerl67K(IR)及10222M(1H-NMR)一致，证明解析正确。
由于该未知物的分子结构简单，通过综合光谱解析即可认定，不查对标准光谱也可。
CH 2O CCH 3O例：某未知物C 11H 16的UV 、IR 、1H NMR 、MS 谱图如下，推导未知物结构。
解：1. 从分子式为C 11H 16 ，计算Ω＝4；2. 结构式推导UV : 240～275 nm 吸收带具有精细结构，表明化合物为芳烃IR : 695、740 cm-1 表明分子中含有单取代苯环；解：MS : m/z 148为分子离子峰，其合理丢失一个碎片，得到m/z 91 的苄基离子解：1H NMR: 积分高度比表明分子中有1 个CH3和4 个－CH2－，的重叠峰；其中（1.4～1.2）ppm 为2 个CH2H11 的烷基。
因此，此化合物应含有一个苯环和一个C51H NMR 谱中各峰裂分情况分析，取代基为正戊基，即化合物的结构为：MS ：主要的离子峰可由以下反应得到：各谱数据与结构均相符，可以确定未知物是正戊基苯。
六、波谱的综合利用1．确定分子量和分子式(MS图)2．计算分子的不饱和度U。
3．确定结构单元紫外光谱：了解化学键及共轭程度红外光谱：官能团核磁共振谱：质子种类与个数、碳骨架质谱：稳定结构单元4. 列出可能结构，并进行验证。
例：解析过程：1.确定分子量和分子式分子离子峰为86，即分子量为86；分子离子(m/z 86)与M＋1同位素离子(m/z 87)的相对强度比可推测该分子中可能有5C;1.确定分子量和分子式(3) 积分曲线高度比可知该分子中有10H;(4) 5C+10H → 70，86 -70 =16，O(16) 。
——分子式为CH10O52.计算分子的不饱和度U＝（2＋2*n4＋n3－n1)/2＝(2＋2*5＋0－10)/2＝1分子中有一个双键或环3．确定结构单元1720cm-1附近强吸收峰可知含羰基。
