IQC 物料外观检验标准
IQC检验标准
I Q C检验标准(总15页)本页仅作为文档封面，使用时可以删除
This document is for reference only-rar21year.March
目的
为规范IQC在来料检验判定过程中提供检验依据和标准，以正确的AQL标准确保来料符合品质要求。
适用范围
本规范适用于荣胜电子生产使用的主料、辅料、包材等。
定义
IQC：来料品质检验
AQL：质量接受水平
职责
4．1 品质部：负责编制本标准。
4. 2 工程（研发）部：负责提供物料的技术要求资料和测试方法，并提供必要的测试工
装。
程序内容
PCB检验及接收标准
普通元器件
二极管（D) 三极管（Q）检验标准
插装电容检验及接收标准
接插件检验标准（排线、插针、帽子、AV
头、电源插座、双联插座、键盘座、连接器、TV
头、RJ45、DB 头、S 端子等）
插座检验标准
晶振（Y）检验标准
包装材料检验标准
LCD（平板液晶显示器）/LED数码屏检验及接收标准
续上表
蜂鸣器（片）检验及接收标准
相关文件及表单
相关文件
《来料检验管理程序》
《仓库管理程序》
《采购管理程序》
《工程设计图纸》
《测试作业指导书》
相关表单
《来料检验报告》
《进料/入库单》
《来料异常评审报告》
《来料异常联络单》
《纠正与预防措施报告》。
品质部：IQC检验标准
2．3三级面：在正常的客户保养时间内可见的，例如后面和底面。
2．4四级面：不常见的面，这些包括所有除以下（1，2，3）之外的表面。
三、要求
3．1检验员资格要求
●质量检验员一年工作经验；
●经过系统的教育训练至少30H；
●特殊工作培训并通过验证，承认水平，能够立即从事检验工作；
涂层附着力和耐磨试验
7．据附着力和耐磨擦试验作业指导书进行试验和判定。
8．如是丝印印字，对印字的坚牢度按附着力试验作业指导书进行。
焗炉
橡皮擦
界刀
思高牌胶带
4、抽样方案及结果判定：
4．1依照《进料检验抽样方案》和来料数量抽取相应的样本进行检验。试验属于破坏性检验，可根据需要抽取3~5 pcs进行。
4．2结果判定参照《缺陷分级作业指导书》和《进料抽样检验作业指导书》。
●有在质量问题上能够诊察和决策的工程师直接管理。
3．2光线要求
80-120呎烛光(照明单位,指每英呎距离内之照度)
四、外观检验时的检验视角
检验员要使工件水平面成30度角，并着垂直轴向左/右各旋转30度。
有多个面的部件，每一侧面都要当做一个单独的平面来检验。
五、外观检验时间
1 & 2:最大观察时间每10cm2用时4秒,每个面最多20秒时间(一般每5秒一个面),时间因部件的复杂程度而定。
丝锥
试验（必要时）
镀层附着力和耐磨试验
7．电镀件放置于120℃的焗炉中半小时后拿出检查，电镀件不应有起泡现象；
8．根据附着力和耐磨擦试验作业指导书进行试验和判定。
焗炉
橡皮擦
界刀
思高牌胶带
4、抽样方案及结果判定：
IQC物料检验规范
FM-QM-XX-01 Ver: A0(一) 检验规范文件名称：文件编号SI-IQC-XX-01IQC物料检验规范文件版本 1.0 制定部门IQC 制定日期2002-04-17 制定人员修改日期/ 页次 6 of 358. 板弯、板翘与板扭之测量方法8.1. 板弯：将PCB凸面朝上，放置于平板玻璃上，用塞规测量其凸起的高度。
(如图一)8.2. 板翘与板扭：将PCB翘曲面朝上，放置于平板玻璃上，用塞规测量其翘起的高度。
(如图二)文件名称：文件编号SI-IQC-XX-01(二)IC类检验规范(包括BGA)（三）贴片元件检验规范(电容,电阻,电感…)（四）插件用电解电容.（五）晶体类检验规范（六）三极管检验规范（七） CPU Scoket检验规范(八) 排针&插槽(座)类检验规范(九) 电池检验规范(十) CABLE类检验规范(十一) 散热片检验规范(十二) 海棉检验规范(十三) 静电袋检验规范(十四) 说明书检验规范(十五) CD 碟检验规范(十六) 彩盒检验规范(十七) 卡通检验规范IQC 物料检验规范文件版本 1.0 制定部门IQC 制定日期2002-04-17 制定人员修改日期/ 页次23 of 35(十八) 整机机箱检验规范1. 目的作为IQC人员检验生产整机用机箱之依据。
2. 适用范围适用于本公司所有生产整机用机箱之检验。
3. 抽样计划依MIL-STD-105E，LEVEL II正常单次抽样计划；具体抽样方式请参考《抽样计划》。
4. 允收水准（AQL）严重缺点(CR): 0; 主要缺点(MA): 0.4; 次要缺点(MI): 1.5.5. 参考文件无6. 检验标准定义定义名词定义内容备注6.1 检验方式6.1.1.1 照明（灯光）:目检检测应在工厂正常照明下进行，即100±20呎远的白色荧光（冷光）照明。
6.1.1.2 位置:a. 将待检测零组件置于检测者面前45至60cm（约一手臂长）；b. 检测者应以正视即垂直于表面和45°两方向进行零组件目检检测。

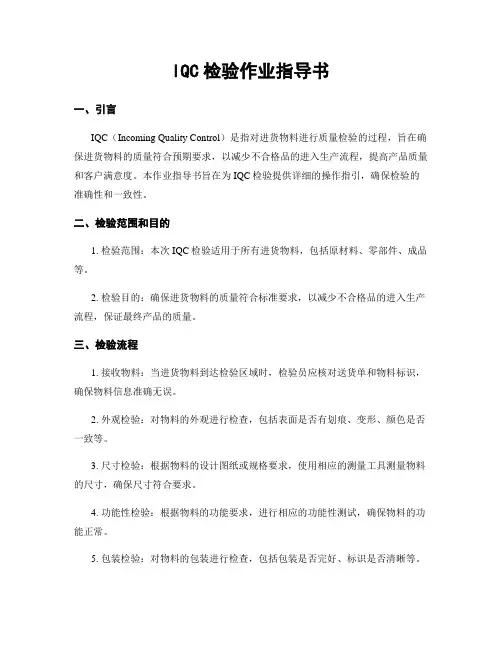

IQC检验作业指导书
IQC检验作业指导书一、引言IQC（Incoming Quality Control）是指对进货物料进行质量检验的过程，旨在确保进货物料的质量符合预期要求，以减少不合格品的进入生产流程，提高产品质量和客户满意度。
本作业指导书旨在为IQC检验提供详细的操作指引，确保检验的准确性和一致性。
二、检验范围和目的1. 检验范围：本次IQC检验适用于所有进货物料，包括原材料、零部件、成品等。
2. 检验目的：确保进货物料的质量符合标准要求，以减少不合格品的进入生产流程，保证最终产品的质量。
三、检验流程1. 接收物料：当进货物料到达检验区域时，检验员应核对送货单和物料标识，确保物料信息准确无误。
2. 外观检验：对物料的外观进行检查，包括表面是否有划痕、变形、颜色是否一致等。
3. 尺寸检验：根据物料的设计图纸或规格要求，使用相应的测量工具测量物料的尺寸，确保尺寸符合要求。
4. 功能性检验：根据物料的功能要求，进行相应的功能性测试，确保物料的功能正常。
5. 包装检验：对物料的包装进行检查，包括包装是否完好、标识是否清晰等。
6. 检验记录：将检验结果记录在检验报告中，包括物料信息、检验项目、检验结果等。
四、检验标准1. 外观检验标准：根据物料的外观要求，制定相应的检验标准，例如颜色差异允许范围、表面划痕长度等。
2. 尺寸检验标准：根据物料的设计图纸或规格要求，制定相应的尺寸检验标准，例如尺寸允许偏差范围。
3. 功能性检验标准：根据物料的功能要求，制定相应的功能性检验标准，例如功能是否正常、达到预期性能等。
4. 包装检验标准：根据物料的包装要求，制定相应的包装检验标准，例如包装是否完好、标识是否清晰等。
五、检验设备和工具1. 外观检验设备：放大镜、光源、显微镜等。
2. 尺寸检验工具：卡尺、量规、测微计等。
3. 功能性检验设备：测试仪器、模拟装置等。
4. 包装检验工具：刀具、热封机等。
六、检验记录和报告1. 检验记录：检验员应将检验结果记录在检验记录表中，包括物料信息、检验项目、检验结果等。
IQC检验作业指导书
IQC检验作业指导书一、引言IQC（Incoming Quality Control）是指对进货物料的质量进行检验和控制的过程。
本作业指导书旨在为IQC检验提供详细的操作指导，确保检验的准确性和一致性。
二、检验对象1. 物料名称：XYZ电子元件2. 物料规格：规格A、规格B、规格C3. 检验数量：每批次1000个三、检验设备1. 外观检验仪：用于检查物料外观缺陷、污染等问题。
2. 尺寸测量仪：用于测量物料的尺寸、长度、直径等尺寸参数。
3. 功能测试仪：用于测试物料的功能是否正常。
四、检验标准1. 外观检验标准：- 表面无明显划痕、变色、氧化等缺陷。
- 无明显污染、异物等问题。
- 无变形、裂纹、断裂等结构性问题。
2. 尺寸检验标准：- 规格A：长度为10mm±0.1mm，直径为5mm±0.05mm。
- 规格B：长度为20mm±0.2mm，直径为10mm±0.1mm。
- 规格C：长度为30mm±0.3mm，直径为15mm±0.15mm。
3. 功能测试标准：- 规格A：通过电流测试，电阻值在10Ω±1Ω范围内。
- 规格B：通过电压测试，电压输出在5V±0.1V范围内。
- 规格C：通过频率测试，频率在100Hz±10Hz范围内。
五、检验流程1. 外观检验：a. 取出一批次（1000个）物料进行外观检验。
b. 使用外观检验仪对每个物料进行检查，记录检验结果。
c. 根据外观检验标准判断物料是否合格。
2. 尺寸检验：a. 从合格的物料中随机抽取一定数量的样品进行尺寸检验。
b. 使用尺寸测量仪对每个样品进行测量，记录测量结果。
c. 根据尺寸检验标准判断样品是否合格。
3. 功能测试：a. 从合格的物料中随机抽取一定数量的样品进行功能测试。
b. 使用功能测试仪对每个样品进行测试，记录测试结果。
c. 根据功能测试标准判断样品是否合格。
IQC来料检验标准
A
A B A A
3．外形尺寸、封 装、标志
目检
4．电感量、偏差
仪器测量替 代测试
A
测试用仪器、仪表、工具： 1. LCR 数字电桥(TH2817) 2. 车台RF 板/遥控器RF 板 注：功率电感必须测量电阻值(小于0.48Ω )
xxxxxxxxxxxxxxxxxxxxxxxxxx
文件编号：XXXXXXXXX 编制：xxx 版本号：A 页码:7 本页修改序号：00
A
A
6. 线路板质
目检 导体线路是 否有损坏
表面损坏未露出基层金 属，对焊接没有影响，断 裂未超过横切面的20% 表面损坏露出基层金属， 断裂超过横切面的20% 有局部起泡、 上升或浮起, 在非焊盘或导体区域
B
A
表面是否有 起泡、上升或 在焊盘或导体处有起泡、 浮起现象 上升或浮起现象,影响焊 接质量
xxxxxxxxxxxxxxxxxxxxxxxxxx
文件编号：XXXXXXXXX 编制：xxx 版本号：A 本页修改序号：00 页码:3
QA 规范来料检验
名称： 电阻器 检验项目 1. 型号规格 检验方法 目检
检验内容 检查型号规格是否符合规定要求 检查包装是否符合要求
判定 等级 A A B
2. 包装、数量
4．电气参数
仪表测量
用晶体管图示仪测量三极管的放大倍数、 UCEO、UCBO
A
测试用仪器、仪表、工具： 1. 晶体管图示仪(QT2） 2. 万用表
xxxxxxxxxxxxxxxxxxxxxxxxxx
文件编号：XXXXXXXXX 编制：xxx 版本号：A 本页修改序号：00 页码:13
QA 规范来料检验
杭州双成遮阳制品有限公司
IQC检验标准
浙江和通家居有限公司
IQC检验标准
※说明:尺寸规格根据零件图,无图纸标示则依据下列标准检查.
一、木材物料
浙江和通家居有限公司二、板材物料
浙江和通家居有限公司三、五金物料A 十字平头螺丝,白镍,适用所有拉手螺杆
浙江和通家居有限公司四、五金物料B 金属系列拉手(表面镀铬)
浙江和通家居有限公司五、五金物料C 金属系列拉手(表面镀锌)
浙江和通家居有限公司六、五金物料D 金属安全铰链
浙江和通家居有限公司七、五金物料G 挂钩(表面镀铬)
浙江和通家居有限公司八、五金物料F 表面镀铬合页
浙江和通家居有限公司九、五、化工物料
浙江和通家居有限公司。
外观通用检验规范(IQC)
7.2.12背胶位移：背胶位置与产品产生偏移，有露出离形纸面或产品可视面。
8. 判定基准：
8.1检查面等级说明：
8.1.1 A级面：高级面/标准面，用户在正常使用时能直接看到的面，例如：前面/正面
8.1.2 B级面：不完全看到的面，用户在正常使用的情况下不能看见，但是安装或维修的时候可能看到的面，例如：底部或电池仓内部。
不大于直径0.3mm不计入缺陷，且不可同时有4个点
亮印/发雾
大小不超过0.5mm²。且不可同时有2处
大小不超过0.5mm²。且不可同时有3处
允收
披锋/毛边
无手感，宽度不超0.15mm，单面整条光滑不可有2处以上锯齿。
不会产生刮手，毛边宽度不超0.2mm
不会产生刮手，宽度不超0.3mm
模印/料痕
小于0.ห้องสมุดไป่ตู้mm2每面接受4处每处之间的距离大于15mm,
8.2.8 产品焊点拉丝高度小于0.5mm，不可有毛刺，尖角现象。
8.2.9 涉及产品LOGO位置为A级面特殊要求不接受以上缺陷。
制定
修 订 记 事
审核
NO
修 订 内 容
修订
日期
批准
1
日期
2
4.1辩色能力正常，两眼视力0.8以上（或经矫正视力）。
4.2有经过专业训练且考核合格的检验人员。
5. 外观判定环境要求
5.1待检测物品在灰色背景前，（特殊产品为提升检出质量，采用对应彩色胶片用于检验背景）约10CM以内。
5.2正常工作台日灯光（40W 或CIE D65 6500 K照度达到800～2000lux照度）距离工作台面0.6～1.0M。
电子元件IQC来料检验标准
版次 页次 日期
缺陷判定
MA █ █ █ 围为+0.2mm b.DIP件长/直径（圆体）/脚径允许公差范围为 +0.25mm a.本体型号、规格、方向类丝印需清晰无误 2、外观 b.引脚无氧化，生锈及沾油污现象 c.管体无残缺、破裂、变形 a.包装方式为盘、带装或袋装 3 二极管 b.外包装需贴有明显物品标示且应与实物相符 3、包装 c.为盘、带装料不允许有中断少数现象 d.SMT件方向必须排列一致正确 4、电气 5、浸锡 6、清洗 a.用万用表测其正、负极性应与标示相符且无开、短 路 b.用电压档测其整流、稳压值（通电状态）应与标称 相符 a.焊端/引脚可焊锡度不低于90% a.经超声波清洗后丝印不允许有严重模糊不清且无法 辨别其规格 b.经超声波清洗后丝印有轻微模糊但仍能辨别其规格 a.SMT件长/宽/高允许公差范围为+0.2mm 1、尺寸 b.DIP件长/直径（圆体）/脚径允许公差范围为 +0.25mm a.管体透明度及色泽必须均匀、一致 b.管体应无残缺、划伤、变形及毛边 2、外观 c.焊接端无氧化及沾油污等 d.管体极性必须有明显之区分且易辨别 a.包装方式为袋装或盘装 4 发光二极管 b.包装材料与标示不允许有错误 3、包装 c.SMT件排列方向必须一致正确 d.为盘装料不允许有中断少数现象 a.量测其极性应与脚长短对应（一般长脚为正，短脚 为负） b.用2-5VDC电源检测其发光色泽及发光度必须均匀， 一致 a.焊端/引脚可焊锡度不低于90% a.管体经超声波清洗后无掉色及外层剥落
版次 页次 日期
缺陷判定
MA █ █ █ █
MI
a.SMT件长/宽/高允许公差范围为+0.2mm b.DIP件长/直径（圆体）/脚径允许公差范围为 +0.25mm a.本体应无破损或严重体污现象 2、外观 b.插脚端不允许有严重氧化，断裂现象 c.插脚轻微氧化不影响其焊接 1 电阻 3、包装 c.SMD件排列方向需一致 d.盘装物料不允许有中断少数现象 4、电气 5、浸锡 6、清洗 a.量测其阻值必须与标示及对应之产品BOM要求相符 a.焊端/引脚可焊锡度不低于90% a.经超声波清洗后色环不得有脱落或偏移1/4原始位 置 a.SMT件长/宽/高允许公差范围为+0.2mm b.DIP件长/直径（圆体）/脚径允许公差范围为 +0.25mm a.本体型号、规格、方向类丝印需清晰无误 b.丝印轻微模糊但仍能识别其规格 2、外观 c.插脚应无严重氧化，断裂现象 d.插件电容引脚带轻微氧化不直接影响其焊接 e.电容本体不得有破损、变形、电解电容介质外溢、 电解漏液等现象 2 电容 3、包装 a.包装方式为袋装或盘装 b.外包装需贴有明显物品标示且应与实物相符 c.SMT件排列方向需一致且不得有中断、少数（盘 装） a.量测其容值必须与标示及对应之产品BOM要求相符 a.焊端/引脚可焊锡度不低于90% a.经超声波清洗后丝印不允许有严重模糊不清且无法 辨别其规格 6、清洗 b.经超声波清洗后丝印有轻微模糊但仍能辨别其规格 c.经超声波清洗后胶皮（电解）不得有松脱，破损现 象 a.包装方式为袋装或盘装 b.外包装需贴有明显物品标示且应与实物相符
IQC检验标准
3．结构尺寸
目检
用卡尺测量结构尺寸是否符合图纸要求
A
4．试装配
样板
对塑胶件进行替换试装配,保证符合要求
5．外观
目检
检查塑料件表面处理是否符合要求
A
检查塑料件表面有无划痕、毛刺、脏污、断裂等现象
A
丝印标记是否有印记模糊、印反、印歪等现象
A
测试用仪器、仪表、工具：
1.游标卡尺
道晟灯具（上海）有限公司
文件编号：WOI-007
2.显微镜
道晟灯具（上海）有限公司
文件编号：IQC-001
编制：唐
IQC规范来料检验
版本号：A
页码:9
本页修改序号：00
名称：二极管
检验项目
检验方法
检验内容
判定等级
1．型号规格
目检
型号规格是否符合规定要求
A
2．包装、数量
目检
检查包装是否符合要求
A
清点数量是否符合
A
3．外形尺寸、
封装、标志
目检
测量外形尺寸，检查表面有无破损
实际焊接试验
焊接性能良好
A
测试用仪器、仪表、工具：
1.游标卡尺
2.电烙铁
道晟灯具（上海）有限公司
文件编号：IQC-001
编制：唐
IQC规范来料检验
版本号：A
页码:16
本页修改序号：00
名称：螺钉
检验项目
检验方法
检验内容
判定等级
1.材质
目检
材质是否符合规定要求
A
2.型号规格
目检
检查型号规格是否符合规定要求
检验项目
检验方法
检验内容
iqc来料检验标准
iqc来料检验标准IQC来料检验标准。
一、概述。
IQC（Incoming Quality Control）来料检验是指在生产过程中对原材料、零部件或成品进行检验的过程，以确保产品质量符合标准要求。
来料检验是质量控制的重要环节，对于保证产品质量、降低不合格品率、提高生产效率具有重要意义。
本文将围绕IQC来料检验标准展开讨论，以便更好地指导实践操作。
二、IQC来料检验标准的制定。
1. 根据产品特性。
不同的产品具有不同的特性，因此来料检验标准需要根据产品的特性进行制定。
例如，对于电子产品来说，可能需要关注零部件的电气性能和尺寸精度；对于机械产品来说，可能需要关注零部件的强度和耐磨性能。
因此，在制定IQC来料检验标准时，需要充分考虑产品的特性，以确保检验的全面性和有效性。
2. 根据供应商能力。
供应商的能力直接影响到原材料或零部件的质量，因此在制定IQC来料检验标准时，需要充分考虑供应商的能力。
对于信誉良好、质量稳定的供应商，可以适当放宽来料检验标准；对于信誉较差、质量不稳定的供应商，则需要加强来料检验标准，以确保产品质量。
三、IQC来料检验标准的内容。
1. 外观检验。
外观检验是来料检验的基本内容之一，主要包括产品的表面光洁度、颜色、形状、尺寸等方面。
通过外观检验可以初步判断产品是否存在明显的缺陷，为后续的检验提供参考。
2. 尺寸检验。
尺寸检验是来料检验的重要内容之一，主要包括产品的长度、宽度、厚度等尺寸参数。
尺寸检验需要使用相应的测量工具进行，以确保产品的尺寸符合要求。
3. 功能检验。
功能检验是根据产品的使用功能进行的检验，主要包括产品的电气性能、力学性能、耐磨性能等方面。
通过功能检验可以判断产品是否能够正常使用，以确保产品质量。
4. 化学成分检验。
对于需要进行化学成分检验的产品，需要进行相应的化学成分分析，以确保产品的化学成分符合要求。
化学成分检验需要使用相应的化学分析仪器进行，以确保检验结果的准确性。
IQC检验作业指导书
IQC检验作业指导书一、引言IQC（Incoming Quality Control）检验作为供应链管理中的重要环节，旨在确保进货物料的质量符合要求，从而保证生产过程的稳定性和产品质量的可控性。
本文档旨在提供一份IQC检验作业指导书，以便IQC检验员能够准确、高效地执行检验工作。
二、检验流程1. 收货- 检查货物包装是否完好，有无破损或渗漏现象。
- 核对货物数量与送货单上的信息是否一致。
- 检查货物标识是否清晰可辨，包括产品名称、规格型号、批次号等。
2. 外观检验- 根据产品的外观要求，对货物进行外观检查，包括颜色、形状、表面光洁度等。
- 检查是否存在明显的缺陷、划痕、变形等问题。
- 对于特殊要求的产品，根据相应的标准进行检验。
3. 尺寸检验- 根据产品的尺寸要求，使用合适的测量工具进行尺寸测量。
- 检查尺寸是否在允许范围内，是否符合产品规格要求。
- 对于特殊要求的尺寸，根据相应的标准进行检验。
4. 功能性检验- 根据产品的功能要求，进行相应的功能性测试。
- 检查产品是否能够正常运作，是否满足设计要求。
- 对于特殊要求的功能性测试，根据相应的标准进行检验。
5. 材料成分检验- 根据产品的材料成分要求，采用适当的检测方法进行材料成分检验。
- 检查材料成分是否符合要求，是否符合相关的法规和标准。
6. 抽样检验- 根据抽样计划和标准，进行抽样检验。
- 根据抽样结果，判断整批货物的合格性。
7. 记录与报告- 对每次IQC检验进行详细记录，包括检验日期、检验员、检验结果等信息。
- 对于不合格的货物，及时通知供应商，并进行不合格品处理。
- 汇总检验数据，生成检验报告，供相关部门参考。
三、检验标准1. 外观检验标准- 根据产品的外观要求，制定相应的检验标准，包括颜色、形状、表面光洁度等方面的要求。
2. 尺寸检验标准- 根据产品的尺寸要求，制定相应的检验标准，包括尺寸允许范围、公差要求等。
3. 功能性检验标准- 根据产品的功能要求，制定相应的检验标准，包括功能测试方法、合格判定标准等。
IQC 物料外观检验标准
材料类型
印刷品
检验项目
外观
检验要求
表面干净、平整、光滑， 无花斑皱折等不良现象， 字迹、图案清晰，颜色等 符合图纸等技术要求 无发霉，变质，分层，脱 皮，粘不牢，无树皮 符合图纸技术要求
检验方法
目测 目测
CR
MA
√
MI
木箱
外观
√
目测 √
电源线
外观 √ 目测
枕头件
外观
表面平滑光亮，喷沙均匀. 无生锈等不良现象
检验方 法
目测
CR
MA
√
MI
电路板
表面质量
目视
√
灯臂
外观
目测
√
PU
皮革表面
表面不能有划伤，整洁，不能有残留异 物，无破损，气孔，色差，不易燃烧
目测
√陶瓷ຫໍສະໝຸດ 表面无裂纹、杂色、凹凸不平、缺釉等不良 表面镀铬，无杂色、光滑平整，去锐边， 无毛刺
目测
√
三用枪
表面质量
目视
√
表面质量 钢转臂 喷漆质量
去毛刺、尖角 表面喷白漆，图纸要求喷漆保护面不允 许喷漆，喷漆色泽一致、均匀，表面无 伤痕、起泡等不良现象
顔色一致，无划伤，破裂， 不允许有变形和裂纹、厚 度不均匀等缺陷。 电泳件整体色泽一致、平 整，无流淌、起跑、气隙 等缺陷 表面无破损、变形等异常 现象 每批色泽一致，无杂色、 黑斑等异常现象，无披峰、 划伤、气纹、缩水等现象 色泽一致，无翘边等不良
检验方法
目测
CR
√
MA
MI
电泳件
外观
目测
√
浸化学镍
目视
√
目视，与标准 色板对照
√
IQC塑胶件检验标准
3.
按键孔和按键周边有披锋，塑胶件周边有披锋，对功能及外观无影响的披锋长度：W≤1mm
√
4.
产品粘模
√
5.
痴模（模花）：
A面:大于1个
√
B面L≤1mm,W≤0.2mm大于1个，
√
C面L≤1mm,W≤0.2mm大于2个，两个间距≥2cm；
√
6.
夹水线：
A面:大于1个
√
B面L≤1mm,W≤0.2mm大于1个；
6.2缺陷代码对照表：（表1）
缺陷名称代码表
代码
名称
单位
Ｎ
数目
个
Ф
直径
mm
Ｌ
长度
mm
Ｈ
深度
mm
Ｗ
宽度
mm
Ｓ
面积
mm²
项目
塑胶件不良项目
判定
CR
MA
MI
1.
颜色不均（色条、色线、色花），白边（分型面附近1mm处），比对样板，不超样板的颜色。
√
2.
变形：扭曲（机身不平），翘曲高度大于总长0.2%，弯曲高度大于总长0.2%，
√
8.
缩水：
√
A面大于1个；
B面s≤0.5cm2大于1个；
√
C面s≤0.5cm2大于2个；两个间距≥2cm
√
9.
污点，杂物：塑胶件表面没有明显刮手的感觉,不见底色,但30cm视距可见的线状凹痕。
A面:大于1个
√
B面:L≤1mm, W≤0.3mm接受2个，两个间距≥2cm,
√
C面:L≤1mm, W≤0.5mm接受3个，两个间距≥2cm,
右的行程,在样本表面来回擦试（一个来回为一次）。
IQC来料检验标标准
IQC来料检验标准一看采购订单，二看物料，三看标准，四才检，五出报告一、贴片类1)PCB板检验比例:每批次10片检验方发:目视检验项目:1)PCB丝印是否正确2)焊盘是否氧化3)P CB是否变型2) 电容、电阻、电感抽检比例：5PCS/盘检验方法：测试（万用表、电容表）及目视检验项目：1)检测料件实际数值与料盘标示数值是否相同或在误差范围内2)料件焊盘是否氧化3)料件表面有无断裂4）是否是按BOM要求的允许及供应商品牌。
3) 二极管、三极管、IC抽检比例：5PCS/盘检验方法：测试（测试架）及目视检验项目：1）性能测试（测试架）2）料件焊盘是否氧化3）料件表面有无断裂4)对照样品丝印.（实物）5）是否是按BOM要求4) CPU(2085.2051)检验比例：5PCS/盘检验方法:测试(测试架)检验项目:功能测试，引脚平整度，垂直度良好，无氧化5）按键、拨动开关、拨轮址抽检比例：每批号抽检5%（总数小于20PCS）检验方法：目视、高温测试（高温箱）及制具测试检验项目：1)焊盘是否氧化2)料件是否手感良好（高温前后）3)料件是否100%可以触发（老化220度、10分钟后，制具测试）6) 贴片USB接头检验比例:每批次10pcs检验方法:目视检验项目:1)焊盘有无氧化2)金手指折弯处是否有明显压痕3)定位柱是否正确4)焊盘引脚平整度是否良好二、手焊类：1)排线、晶振、免检注：如以上物料在生产中出现品质问题则针对问题点连续五批抽检、直至连续三批没有问题方可恢复免检。
2）电池（充电电池）抽检比例：每批号3%检验项目：1）尺寸、（a物料规格，b实际装机）2）电压大于3.7V3）电池充放电时间（按实际情况检测）4) 电池容量3）背光源抽检比例：每包2%（总数小于5PCS）检验项目：1）尺寸（料件使用规格）2）表面有无异物、污垢锡纸折弯是否过长3）发光是否艳丽光亮，七彩是否缺色偏色4）OLED抽检比例：10%检验方法：性能测试，目视检验项目：1）有无缺画、多画、偏暗、偏亮、偏色（测试架检验）2）有无划伤、压伤、焊盘有无氧化5)USB接头抽检比例：每批号2%（总数小于5PCS）检验方法：目视检验项目:1）焊盘有无氧化2）金手指折弯处是否有明显压痕3）尺寸宽12mm±0.30，高4.5mm±0.3，戴帽检查4）用USB线与USB接头进行试插，看是否合适6)耳机扦座：抽检比例：每批号2%检验方法：目视，组装检验项目：1）焊脚有无氧化，缺少，塑皎破裂2）插耳机10次看有无松动，接触不良等现象7)正负极检验比例:每批号10pcs.检验方法:目视实组检验项目:1)有无氧化和镀金不良2)确认是否与样品一致(圈数,软硬度)3)实组后电池是否松动8）LCM抽检比例：每批号：10%检验项目：1)有无缺画，多画2）有无屏划伤，压伤，焊盘有无氧化9）FM模块抽检比例：每批号10%检测项目：1）模块主IC是否按采购订单送货（检查型号规格）2）能自动收台，收台后有无杂音三、装配料1）机壳（塑胶、五金）抽检比例：每批号5%(实组二套)检验方法：目视，实组（装机芯）检验项目：1）外观：看有无划伤，掉油，色差，尘点，氧化不良2）有无变色、断字、漏字、印反（客户特殊丝印由销售部签样确认，IQC一定要用胶带粘扯看）3）实组2套检验缝隙（装配组配合）2）电镀件抽检比例：每批号5%（实组2套）检验方法：目视，实组检验项目:1）外观：有无划伤，漏电度，电度不良，绝缘油多。
IQC物料检验制度规范
IQC物料检验制度规范一、简介当下，随着产品质量要求的不断提高，物料自身的稳定性和质量对制品质量的影响也越来越明显。
因此，IQC物料检验成为了保障制品良好品质的重要一环。
本文将对IQC物料检验制度的规范进行介绍。
二、IQC物料检验的意义物料作为制品的原材料，自身的质量直接影响着制品成品的质量。
而通过IQC 物料检验，可以清晰地了解从供应商到工厂中间过程的物流状态，及时掌握物料的质量状况，开展合理的控制，最终保证制品的质量。
三、IQC物料检验制度1.入厂检验所有进入工厂的原材料都需要进行必要的检验，检验主要包括：•物料的外观、标签和包装等是否符合要求；•物料的质量和数量是否与供应商送货单以及采购订单相符；如果物料经外观检验表示有问题，应通知供应商调配后再行检验；如果检验结果仍然无法符合要求，应当拒收物料。
2.抽样检验抽样检验是IQC的核心内容，可以从批次中验证物料的平均值与标准值之间的偏差程度。
抽样检验分为等级抽样和计数抽样。
等级抽样等级抽样又称AQL(Acceptance Quality Level)抽样，其检测标准符合GB2828.1-2012《抽样检验程序》。
该方法利用单、双、三抽样等多种方式，对供货的物料进行抽检，以此来推断整个批次的质量状况。
•单抽样：针对重要性较低的物料•双抽样：针对普通物料•三抽样：针对重要性较高的物料计数抽样计数抽样是根据检验的样本数来确定批次是否合格。
在抽样的每一批次中，按照下表数量进行抽取：数量级别检验量I类2II类8III类13IV类20V类32计数抽样的数量级别根据物料的采购量、制造方法、配合比例等级进行测定。
3.检验记录检验记录是IQC物料检验必不可少的一项工作，对物料的检验结果需要进行详细的记录，以便后期分析。
检验记录主要分为两个层次：抽样检验和外观检验，每一次的检验结果记录应有具体日期和时间。
4.不合格处置当检验结果不符合标准时，应及时进行不合格处置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
检验方 法
热水器 电路板 灯臂
外观 表面质量
外观
表面无划伤、黑点等异常
均匀，表面无伤痕、起泡等不良现象主 板无虚焊、假焊、空焊等异常，铜皮完 好，无剥落、破损，表面防护漆均匀，
版本号、日期清晰正确
颜色一致,表面平滑,无起泡、麻点、碰 花。
目测 目视 目测
PU
皮革表面
目视、手 摸
√
零件清洗干净，水冒口等打磨平整，不允许
压铸件
外观
有沙眼、气孔、起层、裂纹、缩松等缺陷， 目测
√
结构紧密
脚踏开关
外观
表面无明显损伤，色泽一致
目视
√
伤痕、起泡等不良现象
目视，与标准 色板对照
√
材料类型 检验项目
检验要求
检验 方法
缺陷判定 CR MA MI
喷漆件必须严格执行图纸技术要求，所有颜
色相同的喷漆件必须颜色统一，底色、色泽
喷漆件
外观
一致，无杂色、脱色等不良，喷漆表面要求 漆膜平整、光滑；无不平、凹凸、流痕、麻
点、裂痕、划伤、碰伤、起泡等缺陷
表面不能有划伤，整洁，不能有残留异 物，无破损，气孔，色差，不易燃烧
目测
陶瓷 三用枪
表面 表面质量
无裂纹、杂色、凹凸不平、缺釉等不良
表面镀铬，无杂色、光滑平整，去锐边， 无毛刺
目测 目视
缺陷判定 CR MA MI
√ √ √ √ √ √
表面质量
去毛刺、尖角
目视
√钢Leabharlann 臂喷漆质量表面喷白漆，图纸要求喷漆保护面不允 许喷漆，喷漆色泽一致、均匀，表面无
