安居宝主机说明书 AJB-ZJ15AHIP
安居宝说明书
培训教材A、系统组成：隆福花园对讲系统全称为DF2002外网IP互通联网彩色/黑白可视带门禁对讲系统。
1.系统架构：系统内网（单元内部分）采用标准AJB总线、外网（联网部分）采用TCP/IP计算机网络结构。
整个系统可接100多台管理机、可同时管理9999栋单元楼、每栋单元可并联100台主/副门口机、每栋楼可有99层、每层可接99台分机。
2.系统主要使用设备：●中心管理机：DF2000-2VCN●管理机控制器：HY-2002C●小区大门口机（围墙机）：DF2000ATVC/1（AM）●围墙机控制器：HY-2002B●单元门口主机：DF2000ATVC/1（AM）●主机控制器：HY-2002●主机选择器：HY-SL●层间户户隔离器：HY-735●层间信号中继器：HY-721●视频放大器：HY-871G●室内可视分机：HY-152BV2EI/1●UPS电源：DE-98B及DE-2000A●道闸开锁控制器：HY-235N●IC卡读卡器：HY-212●IC卡写卡控制器：HY-258●管理软件：数字社区软件（只使用门禁/报警部分）●网络设备属性设置软件：ipinstall3.系统主要实现功能：●可视对讲（围墙机→管理机、围墙机→住户、单元门口机→管理机、单元门口机→住户、管理机←→住户（非可视））●家庭防盗（住户→管理机/电脑）●监视功能（管理机→围墙机、管理机→单元门口机、住户→单元门口机）●密码开锁功能（围墙机→公共密码、单元门口机→私人密码）●门禁刷卡开锁功能（道闸、单元门）4.系统使用总线：●分机总线（从主机控制器—户户隔离器—-可视分机）地线、数据线、声音线、12V电源线、视频线。
●门口机总线（从门口机—主机控制器）地线、数据1线、声音线、数据2线、视频线。
●联网总线（单元与单元之间的TCP/IP计算机网络）（或管理机控制器—管理机）TCP/IP计算机网络：UTP超5类双绞线或单模/多模光纤。
地线、数据线、声音1线、声音2线、视频线。
安居宝操作安装说明书
安居宝操作安装说明书安居宝管理软件操作系统安装及使用说明书第一部分:操作系统安装安居宝智能小区管理系统网络版包括电子巡更系统、多表抄集、停车场系统、综合系统,包括门禁系统、住宅监控、边界报警三个子系统,～系统结构为C/S(客户机/服务器一般数据都放在服务器上～工作站只结构的网络版系统),是安装管理软件～这样有利保护数据。
下面介绍两种常见的操作系统安装模式:1、客户机\服务器模式 2、单一PC使用模式一、客户机\服务器模式安装方法,此方法适用于大型网络系统,:1、服务器安装,客户机\服务器模式,服务器要求运行在Windows 2000 Server以上的网络操作系统版本～而且服务名建议设置为Server～客户机要求是Windows98/2000都行。
网络协议采用TCP/IP ～如果网络中有两台以上的PC～建议一台作专门的服务器用或服务器与工作站并用～用于运行数据库～Windows 2000Server安装完后～建议为该服务器配置域。
第一次启动后出现:,图1,第 , 页 / 共 11 页图1也可以通过打开《实用工具》中的《服务器配置》来完成此项～如果不配置～可以把下面的方框中的勾去掉。
,1, 服务器装完后为客户分配用户名～打开《开始》-> 《程序》->《管理工具》,《Active Directory用户和计算机》菜单上后出现窗口如下,图2,:图2如上选择《新建》-><Users>后,图3,第 , 页 / 共 11 页图3JuBao,就是你工作站登录时的用户名～其它其中的,An都是标识～然后点<下一步>为它设置登录密码即可完成。
2、客户机安装:工作站可以装Windows98或以上的操作系统都行～配置一下网络～在登录时～输入在服务器中建的用户登录名<User>,并输入密码即可登录到服务器域中。
二、如果只有一台PC进行管理～建议操作系统装Windows 2000Profession 版即可。
安居宝说明书
培训教材A、系统组成：隆福花园对讲系统全称为DF2002外网IP互通联网彩色/黑白可视带门禁对讲系统。
1.系统架构：系统内网（单元内部分）采用标准AJB总线、外网（联网部分）采用TCP/IP计算机网络结构。
整个系统可接100多台管理机、可同时管理9999栋单元楼、每栋单元可并联100台主/副门口机、每栋楼可有99层、每层可接99台分机。
2.系统主要使用设备：●中心管理机：DF2000-2VCN●管理机控制器：HY-2002C●小区大门口机（围墙机）：DF2000ATVC/1（AM）●围墙机控制器：HY-2002B●单元门口主机：DF2000ATVC/1（AM）●主机控制器：HY-2002●主机选择器：HY-SL●层间户户隔离器：HY-735●层间信号中继器：HY-721●视频放大器：HY-871G●室内可视分机：HY-152BV2EI/1●UPS电源：DE-98B及DE-2000A●道闸开锁控制器：HY-235N●IC卡读卡器：HY-212●IC卡写卡控制器：HY-258●管理软件：数字社区软件（只使用门禁/报警部分）●网络设备属性设置软件：ipinstall3.系统主要实现功能：●可视对讲（围墙机→管理机、围墙机→住户、单元门口机→管理机、单元门口机→住户、管理机←→住户（非可视））●家庭防盗（住户→管理机/电脑）●监视功能（管理机→围墙机、管理机→单元门口机、住户→单元门口机）●密码开锁功能（围墙机→公共密码、单元门口机→私人密码）●门禁刷卡开锁功能（道闸、单元门）4.系统使用总线：●分机总线（从主机控制器—户户隔离器—-可视分机）●门口机总线（从门口机—主机控制器）4 数据2线红色≤0.1V ≤120Ω≥0.3V脉冲数字表用交流20V档5 视频线0V ≤150Ω≤0.3V脉冲数字表用交流2V档●联网总线（单元与单元之间的TCP/IP计算机网络）（或管理机控制器—管理机）➢TCP/IP计算机网络：UTP超5类双绞线或单模/多模光纤。

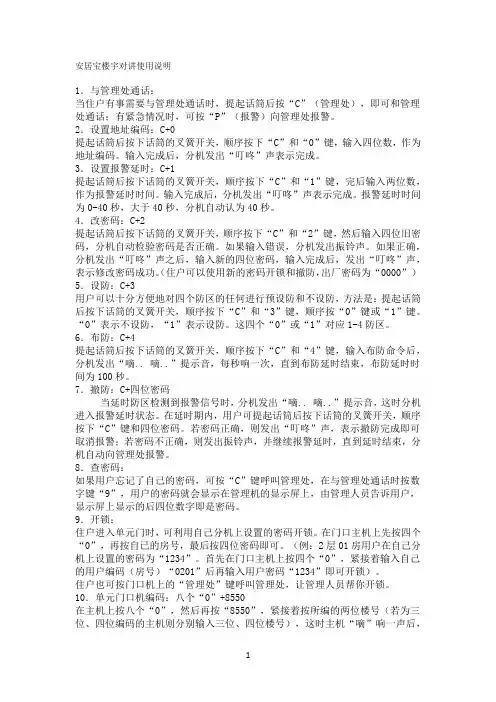

安居宝楼宇对讲使用说明
安居宝楼宇对讲使用说明1．与管理处通话：当住户有事需要与管理处通话时，提起话筒后按“C”（管理处），即可和管理处通话；有紧急情况时，可按“P”（报警）向管理处报警。
2．设置地址编码：C+0提起话筒后按下话筒的叉簧开关，顺序按下“C”和“0”键，输入四位数，作为地址编码。
输入完成后，分机发出“叮咚”声表示完成。
3．设置报警延时：C+1提起话筒后按下话筒的叉簧开关，顺序按下“C”和“1”键，完后输入两位数，作为报警延时时间。
输入完成后，分机发出“叮咚”声表示完成。
报警延时时间为0-40秒，大于40秒，分机自动认为40秒。
4．改密码：C+2提起话筒后按下话筒的叉簧开关，顺序按下“C”和“2”键，然后输入四位旧密码，分机自动检验密码是否正确。
如果输入错误，分机发出振铃声。
如果正确，分机发出“叮咚”声之后，输入新的四位密码，输入完成后，发出“叮咚”声，表示修改密码成功。
（住户可以使用新的密码开锁和撤防，出厂密码为“0000”）5．设防：C+3用户可以十分方便地对四个防区的任何进行预设防和不设防，方法是：提起话筒后按下话筒的叉簧开关，顺序按下“C”和“3”键，顺序按“0”键或“1”键。
“0”表示不设防，“1”表示设防。
这四个“0”或“1”对应1-4防区。
6．布防：C+4提起话筒后按下话筒的叉簧开关，顺序按下“C”和“4”键，输入布防命令后，分机发出“嘀.. 嘀..”提示音，每秒响一次，直到布防延时结束，布防延时时间为100秒。
7．撤防：C+四位密码当延时防区检测到报警信号时，分机发出“嘀.. 嘀..”提示音，这时分机进入报警延时状态。
在延时期内，用户可提起话筒后按下话筒的叉簧开关，顺序按下“C”键和四位密码。
若密码正确，则发出“叮咚”声，表示撤防完成即可取消报警；若密码不正确，则发出振铃声，并继续报警延时，直到延时结束，分机自动向管理处报警。
8．查密码：如果用户忘记了自己的密码，可按“C”键呼叫管理处，在与管理处通话时按数字键“9”，用户的密码就会显示在管理机的显示屏上，由管理人员告诉用户，显示屏上显示的后四位数字即是密码。
安居宝说明书(8位版本)
培训教材A、系统组成：隆福花园对讲系统全称为DF2002外网IP互通联网彩色/黑白可视带门禁对讲系统。
1.系统架构：系统内网（单元内部分）采用标准AJB总线、外网（联网部分）采用TCP/IP计算机网络结构。
整个系统可接100多台管理机、可同时管理9999栋单元楼、每栋单元可并联100台主/副门口机、每栋楼可有99层、每层可接99台分机。
2.系统主要使用设备：●中心管理机：DF2000-2VCN●管理机控制器：HY-2002C●小区大门口机（围墙机）：DF2000ATVC/1（AM）●围墙机控制器：HY-2002B●单元门口主机：DF2000ATVC/1（AM）●主机控制器：HY-2002●主机选择器：HY-SL●层间户户隔离器：HY-735●层间信号中继器：HY-721●视频放大器：HY-871G●室内可视分机：HY-152BV2EI/1●UPS电源：DE-98B及DE-2000A●道闸开锁控制器：HY-235N●IC卡读卡器：HY-212●IC卡写卡控制器：HY-258●管理软件：数字社区软件（只使用门禁/报警部分）●网络设备属性设置软件：ipinstall3.系统主要实现功能：●可视对讲（围墙机→管理机、围墙机→住户、单元门口机→管理机、单元门口机→住户、管理机←→住户（非可视））●家庭防盗（住户→管理机/电脑）●监视功能（管理机→围墙机、管理机→单元门口机、住户→单元门口机）●密码开锁功能（围墙机→公共密码、单元门口机→私人密码）●门禁刷卡开锁功能（道闸、单元门）4.系统使用总线：●分机总线（从主机控制器—户户隔离器—-可视分机）●门口机总线（从门口机—主机控制器）●联网总线（单元与单元之间的TCP/IP计算机网络）（或管理机控制器—管理机）TCP/IP计算机网络：UTP超5类双绞线或单模/多模光纤。
B、系统设备介绍：1)中心管理机：DF2000-2VCN主要作用：接收围墙机、单元门口机、分机呼叫通话及遥控开锁；呼叫分机并通话；监视围墙机、单元门口机图象；接收住户分机防区报警等。
安居宝说明书之欧阳科创编
培训教材时间：2021.02.05 创作：欧阳科A、系统组成：隆福花园对讲系统全称为DF外网IP互通联网彩色/黑白可视带门禁对讲系统。
1.系统架构：系统内网（单元内部分）采用标准AJB总线、外网（联网部分）采用TCP/IP计算机网络结构。
整个系统可接100多台管理机、可同时管理9999栋单元楼、每栋单元可并联100台主/副门口机、每栋楼可有99层、每层可接99台分机。
2.系统主要使用设备：●中心管理机：DF20002VCN●管理机控制器：HYC●小区大门口机（围墙机）：DF2000ATVC/1（AM）●围墙机控制器：HYB●单元门口主机：DF2000ATVC/1（AM）●主机控制器：HY●主机选择器：HYSL●层间户户隔离器：HY735●层间信号中继器：HY721●视频放大器：HY871G●室内可视分机：HY152BV2EI/1●UPS电源：DE98B及DE2000A●道闸开锁控制器：HY235N●IC卡读卡器：HY212●IC卡写卡控制器：HY258●管理软件：数字社区软件（只使用门禁/报警部分）●网络设备属性设置软件：ipinstall3.系统主要实现功能：●可视对讲（围墙机→管理机、围墙机→住户、单元门口机→管理机、单元门口机→住户、管理机←→住户（非可视））●家庭防盗（住户→管理机/电脑）●监视功能（管理机→围墙机、管理机→单元门口机、住户→单元门口机）●密码开锁功能（围墙机→公共密码、单元门口机→私人密码）●门禁刷卡开锁功能（道闸、单元门）4.系统使用总线：●分机总线（从主机控制器—户户隔离器—可视分机）➢地线、数据线、声音线、12V电源线、视频线。
●门口机总线（从门口机—主机控制器）➢地线、数据1线、声音线、数据2线、视频线。
●联网总线（单元与单元之间的TCP/IP计算机网络）（或管理机控制器—管理机）➢TCP/IP计算机网络：UTP超5类双绞线或单模/多模光纤。
➢地线、数据线、声音1线、声音2线、视频线。
安居宝数字社区系统说明书
点击【房产管理】进入，该模块包括4个子菜单选项，分别为：片区信息、楼栋信息、生成房号、房屋信息。
1.1片区信息
点击【房产管理】中的【小区信息】进入小区信息管理页面，页面分为三个部分：左边的是各模块的项目菜单；中间为小区列表，小区列表在增加小区信息后自动生成；右边为可编辑页面，包括基本信息页面和小区地图页面，用户可在这一页面输入或更改小区的信息资料。如图1：
输入系统用户名和密码（初始用户名及密码已设置好，直接点击【登录】按钮进入,进入系统后可在物业管理中修改用户名及密码。）
该系统包括系统设置、门禁系统、住宅报警、家电控制、数字生活、视频监控、边界报警七个模块，现将各个模块具体功能分述如下：
1、系统设置
注意：该楼栋编码的位数由“数字社区系统—系统属性—楼栋号显示位数”决定，若“楼栋号显示位数”为2，则该楼栋编码可输入2位，若“楼栋号显示位数”为3，则该楼栋编码可输入3位。
●修改或删除楼栋信息：先在【楼栋列表】中，选择所要修改或删除的楼栋名称，点击【修改】或【删除】按钮即可进行修改或删除，【保存】确认或【关闭】退出。
2．4验收交接单
管理处及业主双方对房屋交接情况的一个登记备案。具体包括四表计数、门禁卡号、交接处理的双方意见等。
2．5住户信息查询
●步骤：输入业主房号、姓名、证件号码、联系电话中的四项或某项后点击查找，如有符合所设定的条件，该业主的详细信息显示在页面上的列表中。
●【清空】：清空所查找的结果。
2．6业委会
2．1销售合同
房屋销售合同的一些资料及甲乙双方和房产资料的登记。具体增加、修改及删除方法同上，如1.1小区信息。
2．2住户登记
管理处对房屋、业主的及住户的信息的一个登记备案。
2．3住户验房
安居宝说明书
培训教材A、系统组成：隆福花园对讲系统全称为DF2002外网IP互通联网彩色/黑白可视带门禁对讲系统。
1.系统架构：系统内网（单元内部分）采用标准AJB总线、外网（联网部分）采用TCP/IP计算机网络结构。
整个系统可接100多台管理机、可同时管理9999栋单元楼、每栋单元可并联100台主/副门口机、每栋楼可有99层、每层可接99台分机。
2.系统主要使用设备：●中心管理机：DF2000-2VCN●管理机控制器：HY-2002C●小区大门口机（围墙机）：DF2000ATVC/1（AM）●围墙机控制器：HY-2002B●单元门口主机：DF2000ATVC/1（AM）●主机控制器：HY-2002●主机选择器：HY-SL●层间户户隔离器：HY-735●层间信号中继器：HY-721●视频放大器：HY-871G●室内可视分机：HY-152BV2EI/1●UPS电源：DE-98B及DE-2000A●道闸开锁控制器：HY-235N●IC卡读卡器：HY-212●IC卡写卡控制器：HY-258●管理软件：数字社区软件（只使用门禁/报警部分）●网络设备属性设置软件：ipinstall3.系统主要实现功能：●可视对讲（围墙机→管理机、围墙机→住户、单元门口机→管理机、单元门口机→住户、管理机←→住户（非可视））●家庭防盗（住户→管理机/电脑）●监视功能（管理机→围墙机、管理机→单元门口机、住户→单元门口机）●密码开锁功能（围墙机→公共密码、单元门口机→私人密码）●门禁刷卡开锁功能（道闸、单元门）4.系统使用总线：●分机总线（从主机控制器—户户隔离器—-可视分机）●门口机总线（从门口机—主机控制器）4 数据2线红色≤0.1V ≤120Ω≥0.3V脉冲数字表用交流20V档5 视频线0V ≤150Ω≤0.3V脉冲数字表用交流2V档●联网总线（单元与单元之间的TCP/IP计算机网络）（或管理机控制器—管理机）➢TCP/IP计算机网络：UTP超5类双绞线或单模/多模光纤。
安居宝可视对讲系统操作说明书
一、可视对讲系统操作说明（一）监控中心管理机操作说明1、接听呼叫：摘机通话，或按“免提”键通话，按“开锁”键打开单元门锁。
2、呼叫住户：摘机，输入户号编码等待接通通话，如呼叫3幢甲单元901室，则按03（代表栋号）01（代表甲单元）0901（代表户号）即可。
3、监视单元门口图像：按“监视”键，输入单元编码即可，如需监视3号楼甲单元，则按030100即可。
4、重拨：按“重拨”键即可呼叫最近一次所拨户号。
5、校时：对显示时间进行调整。
按“校时”键，则显示屏显示：“请输入时间：”，此时光标的提示，按数字键输入正确的年、月、日时、分、秒，若输入错误，可按“删除”键，重新输入，按“确认”键确认退出或延时12秒后自动退出。
（注：时钟为24小时制）（二）安居宝数字社区系统操作说明软件启动操作步骤如下：步骤一：双击图标启动数字社区服务器系统（数据处理服务器），分别点击【c o m s e rv e r】和【d i gi t al】按钮，启动程序进程。
因要启动数据库的进程，启动服务器时请稍等几分钟。
步骤二：双击图标启动数字社区系统。
一、系统备份系统提供了数据随时备份的功能，以方便数据复查。
如果需要备份，点击备份按钮就可成功备份，用户亦可自己设定备份路径。
二、系统恢复系统提供了数据系统恢复的功能，以防止数据不慎丢失。
点击恢复按钮，就可恢复系统(三)门禁初始化注册门禁卡：1、主机初始化：【门禁初始化】→选中需初始化的楼栋→进入主机信息页面→输入主机的相关信息→【初始化】→【确认】保存或【关闭】退出每户卡数以单户住户所需最大卡数为设置基础；机器密码信息暂时空缺，为以后系统扩展提供空间。
注：如在此没有进行初始化，后面的门禁卡将不点击楼栋名称主机信息页面图13门禁初始化页面2、门禁卡注册：图14门禁卡注册【选择房号】→门禁卡页面→【增加】→输入各项资料及点击照片下的键，将已保存的照片上传到页面中(如没照片可不上传)→【注册】或【批量注册】→【确认】保存或【关闭】直接退出页面，其余增加、修改或删除操作方法与上相同。
安居宝主机说明书AJBZJAHIP
安居宝主机说明书A J B Z J A H I P集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]说明书一、产品简介AJB-ZJ15ACHIP系列门口机是我司最新研制的产品，它采用4寸TFT屏及高性能的32为ARM嵌入式处理器，系统功能更加完善，改机型外观造型美观大方，华贵高雅，操作简单，图像清晰，具有可靠的性能，较高的性价比。
二、功能及特点呼叫终端，并与终端实现可视对讲。
可直接呼叫管理机，并进行可视对讲。
本机可编辑四位楼栋地址码。
单元门口机具有公用密码/用户个人密码开锁功能。
可内置门禁刷卡功能。
具有红外补光功能、开启夜视模式。
具有防拆报警功能。
具有门磁（开/关）状态检测功能以及门磁（开/关）延时报警功能。
各工作状态具有图文及相应的语音提示。
三、技术参数工作电压：DC13V+-10%工作电流：关屏静态电流《280mA 开屏静态电流《330mA 动态电流《660mA音频响应：300—3400HZ+-3DB应答通道全程响度：评定值：18DB+_5DB主呼通道全程响度：评定值：13DB+_5DB界面显示：4寸LCD屏工作温度：-40——70℃环境湿度：45%-95%外观尺寸：340*135*41MM四、命令设置操作功能在主界面时，单元门口机输入0000（小区门口机输入00000000）进入命令输入功能模式，然后输入键盘命令进行设置。
各命令设置操作功能简易列表：1 0008558+6位密码键盘系统命令设置开启功能2 00008556+6位旧密码+6位新密码+6位新密码键盘密码修改功能3 00008550+6位编码编码功能4 00008031+6位数字门禁格式化功能5 00008054 注册卡片6 00008053+10新位卡号删除卡功能7 00009182 门磁状态检测开启/关闭功能8 00008553+2位分钟数门磁延时报警设置功能9 00008990 防拆报价开启/关闭功能10 00009003+0/1 电锁/磁锁选择命令功能11 00009005+1/0 镜头彩色转黑白模式开启/关闭功能12 00009185 用户密码开锁开启/关闭功能13 00009009 公共密码开锁更改/屏幕设置/音量设置/时间设置/ip设置14 0+2位音量设置通话送话音量15 00008084+2位音量16 00002012 恢复出厂设置注：开启键盘系统设置命令功能后才可以操作其他设置命令功能，否则除“8558”命令外所有命令被锁，出厂默认密码“8888”修改工程密码功能：进入命令模式——输入00008556命令——输入4位旧密——输入新密码——再次输入新密码即可编码功能进入命令模式——输入00008550命令——输入6位编码（44位楼栋单位+2位主副号）格式： XX(楼栋号) XX（单元号） XX（主/副门口号）小区围墙机无主副机设置。
AJB-ZJ15ACR(AM)IP说明书
AJB-ZJ15ACR(AM)IP说明书
监控与手机相连，有两种方式
第一种：摄像头直连手机。
首先，你的摄像头要接到路由器上，确保摄像头与手机之间网络畅通；在手机上下载莹石云，或者海康的手机客户端。
创建一个用户名和密码，进入软件后，有两种添加方式，手动添加和扫二维码填加。
在摄像机的机身上有个标签，上面有二维码，设备的序列号和验证码。
你只要按照软件里的提示操作便可以。
第二种方式是硬盘录像机与路由器接连，在硬盘录像机里设置一下。
点开网络配置，把协议改成自动接收。
这样你的路由器便分配给硬盘录像机一个地址，确保了网络畅通。
然后，用手机上的软件扫描硬盘录像机的二维码，或者手动添加设备的序列号。
安居宝操作安装说明书
安居宝操作安装说明书安居宝管理软件操作系统安装及使用说明书第一部分: 操作系统安装安居宝智能小区管理系统网络版包括电子巡更系统、多表抄集、停车场系统、综合系统,包括门禁系统、住宅监控、边界报警三个子系统，〜系统结构为C/S（客户机/ 服务器一般数据都放在服务器上〜工作站只结构的网络版系统）, 是安装管理软件〜这样有利保护数据。
下面介绍两种常见的操作系统安装模式:1、客户机服务器模式2、单一PC使用模式一、客户机服务器模式安装方法, 此方法适用于大型网络系统,:1 、服务器安装, 客户机服务器模式,服务器要求运行在Windows 2000 Server 以上的网络操作系统版本〜而且服务名建议设置为Server〜客户机要求是Windows98/2000都行。
网络协议采用TCP/IP 〜如果网络中有两台以上的PC〜建议一台作专门的服务器用或服务器与工作站并用〜用于运行数据库〜Windows 2000Server 安装完后〜建议为该服务器配置域。
第一次启动后出现:, 图1,第, 页/ 共11 页图2如上选择《新建》-><Users>后，图3, 第，页/共11页Windows 2000三細 b41>F XlLf m^ ^E|fjj.A.t-sn hfr.i^-15联巨，aw 曹ia»r 中甲切那西卩曰彌上的n® 肛淀童壬-草好• 籾*：rirfuwm 舸I 魁A 圧葛.尽纸和理卜甲黑肌呂絹fr 芷 '■!“.：” 匸 ±A>b Wmzr F 吝暫比綸 it ； ”■ t-itffj ； J ；a.・±01 F，吁刚丁m-币n •“筋」ferST 」！FPTEJ也可以通过打开《实用工具》中的《服务器配置》来完成 此项〜如果不配置〜可以把下面的方框中的勾去掉。
,1,服务器装完后为客户分配用户名〜打开《开始》->《程序》->《管理工具》,《Active Directory 用 户和计算机》菜单上后出现窗口如下，图2,:-:;:』:!:3:二】■ ■.* uflflsfrlTAIsflAIl-■屮 ItHTiJ■ - *11 *H13> MOWV «■ Wil：x ■零* 需弋门■・、：！» tnHWF^W*■・ F ・ Fr*.mi ：i*i*ttFMMd - ■■■ iff 弓出 A^MnfK工二*：］規涉也■**图3JuBao,就是你工作站登录时的用户名〜其它其中的，An都是标识〜然后点＜下一步＞为它设置登录密码即可完成。
安居宝说明书(8位版本)
培训教材A、系统组成：隆福花园对讲系统全称为DF2002外网IP互通联网彩色/黑白可视带门禁对讲系统。
1.系统架构：系统内网（单元内部分）采用标准AJB总线、外网（联网部分）采用TCP/IP计算机网络结构。
整个系统可接100多台管理机、可同时管理9999栋单元楼、每栋单元可并联100台主/副门口机、每栋楼可有99层、每层可接99台分机。
2.系统主要使用设备：●中心管理机：DF2000-2VCN●管理机控制器：HY-2002C●小区大门口机（围墙机）：DF2000ATVC/1（AM）●围墙机控制器：HY-2002B●单元门口主机：DF2000ATVC/1（AM）●主机控制器：HY-2002●主机选择器：HY-SL●层间户户隔离器：HY-735●层间信号中继器：HY-721●视频放大器：HY-871G●室内可视分机：HY-152BV2EI/1●UPS电源：DE-98B及DE-2000A●道闸开锁控制器：HY-235N●IC卡读卡器：HY-212●IC卡写卡控制器：HY-258●管理软件：数字社区软件（只使用门禁/报警部分）●网络设备属性设置软件：ipinstall3.系统主要实现功能：●可视对讲（围墙机→管理机、围墙机→住户、单元门口机→管理机、单元门口机→住户、管理机←→住户（非可视））●家庭防盗（住户→管理机/电脑）●监视功能（管理机→围墙机、管理机→单元门口机、住户→单元门口机）●密码开锁功能（围墙机→公共密码、单元门口机→私人密码）●门禁刷卡开锁功能（道闸、单元门）4.系统使用总线：●分机总线（从主机控制器—户户隔离器—-可视分机）●门口机总线（从门口机—主机控制器）4 数据2线红色≤0.1V ≤120Ω≥0.3V脉冲数字表用交流20V档5 视频线0V ≤150Ω≤0.3V脉冲数字表用交流2V档●联网总线（单元与单元之间的TCP/IP计算机网络）（或管理机控制器—管理机）➢TCP/IP计算机网络：UTP超5类双绞线或单模/多模光纤。
安居宝说明介绍模板之令狐文艳创作
培训教材令狐文艳A、系统组成：隆福花园对讲系统全称为DF2002外网IP互通联网彩色/黑白可视带门禁对讲系统。
1.系统架构：系统内网（单元内部分）采用标准AJB总线、外网（联网部分）采用TCP/IP计算机网络结构。
整个系统可接100多台管理机、可同时管理9999栋单元楼、每栋单元可并联100台主/副门口机、每栋楼可有99层、每层可接99台分机。
2.系统主要使用设备：●中心管理机：DF2000-2VCN●管理机控制器：HY-2002C●小区大门口机（围墙机）：DF2000ATVC/1（AM）●围墙机控制器：HY-2002B●单元门口主机：DF2000ATVC/1（AM）●主机控制器：HY-2002●主机选择器：HY-SL●层间户户隔离器：HY-735●层间信号中继器：HY-721●视频放大器：HY-871G●室内可视分机：HY-152BV2EI/1●UPS电源：DE-98B及DE-2000A●道闸开锁控制器：HY-235N●IC卡读卡器：HY-212●IC卡写卡控制器：HY-258●管理软件：数字社区软件（只使用门禁/报警部分）●网络设备属性设置软件：ipinstall3.系统主要实现功能：●可视对讲（围墙机→管理机、围墙机→住户、单元门口机→管理机、单元门口机→住户、管理机←→住户（非可视））●家庭防盗（住户→管理机/电脑）●监视功能（管理机→围墙机、管理机→单元门口机、住户→单元门口机）●密码开锁功能（围墙机→公共密码、单元门口机→私人密码）●门禁刷卡开锁功能（道闸、单元门）4.系统使用总线：●分机总线（从主机控制器—户户隔离器—-可视分机）➢地线、数据线、声音线、12V电源线、视频线。
序号总线定义定义颜色静态电压静态电阻工作时电压说明1 地线黑色0V 0Ω0V 接黑色表笔2 数据线绿色≤0.1V ≤200Ω≥0.3V脉冲数字表用交流20V档3 声音线黄色≥4.5V ∞≥2.5V 数字表用直流20V档4 12V电源线红色≥12V ∞≥12V 数字表用直流20V档5 视频线0V ≤150Ω≤0.3V脉冲数字表用交流2V档●门口机总线（从门口机—主机控制器）➢地线、数据1线、声音线、数据2线、视频线。
安居宝说明书
安居宝说明书培训教材A、系统组成：隆福花园对讲系统全称为DF2002外网IP互通联网彩色/黑白可视带门禁对讲系统。
1.系统架构：系统内网（单元内部分）采用标准AJB总线、外网（联网部分）采用TCP/IP计算机网络结构。
整个系统可接100多台管理机、可同时管理9999栋单元楼、每栋单元可并联100台主/副门口机、每栋楼可有99层、每层可接99台分机。
2.系统主要使用设备：●中心管理机：DF2000-2VCN●管理机控制器：HY-2002C●小区大门口机（围墙机）：DF2000ATVC/1（AM）●围墙机控制器：HY-2002B●单元门口主机：DF2000ATVC/1（AM）●主机控制器：HY-2002●主机选择器：HY-SL●层间户户隔离器：HY-735●层间信号中继器：HY-721●视频放大器：HY-871G●室内可视分机：HY-152BV2EI/1●UPS电源：DE-98B及DE-2000A●道闸开锁控制器：HY-235N●IC卡读卡器：HY-212●IC卡写卡控制器：HY-258●管理软件：数字社区软件（只使用门禁/报警部分）●网络设备属性设置软件：ipinstall3.系统主要实现功能：●可视对讲（围墙机→管理机、围墙机→住户、单元门口机→管理机、单元门口机→住户、管理机←→住户（非可视））●家庭防盗（住户→管理机/电脑）●监视功能（管理机→围墙机、管理机→单元门口机、住户→单元门口机）●密码开锁功能（围墙机→公共密码、单元门口机→私人密码）●门禁刷卡开锁功能（道闸、单元门）4.系统使用总线：●分机总线（从主机控制器—户户隔离器—-可视分机）TCP/IP计算机网络：UTP超5类双绞线或单模/多模光纤。
地线、数据线、声音1线、声音2线、视频线。
安居宝主机说明书-AJB-ZJ15AHIP
说明书一、产品简介AJB-ZJ15ACHIP系列门口机是我司最新研制的产品，它采用4寸TFT屏及高性能的32为ARM嵌入式处理器，系统功能更加完善，改机型外观造型美观大方，华贵高雅，操作简单，图像清晰，具有可靠的性能，较高的性价比。
二、功能及特点呼叫终端，并与终端实现可视对讲。
可直接呼叫管理机，并进行可视对讲。
本机可编辑四位楼栋地址码。
单元门口机具有公用密码/用户个人密码开锁功能。
可内置门禁刷卡功能。
具有红外补光功能、开启夜视模式。
具有防拆报警功能。
具有门磁（开/关）状态检测功能以及门磁（开/关）延时报警功能。
各工作状态具有图文及相应的语音提示。
三、技术参数工作电压：DC13V+-10%工作电流：关屏静态电流《280mA 开屏静态电流《330mA 动态电流《660mA音频响应：300—3400HZ+-3DB应答通道全程响度：评定值：18DB+_5DB主呼通道全程响度：评定值：13DB+_5DB界面显示：4寸LCD屏工作温度：-40——70℃环境湿度：45%-95%外观尺寸：340*135*41MM四、命令设置操作功能在主界面时，单元门口机输入0000（小区门口机输入00000000）进入命令输入功能模式，然后输入键盘命令进行设置。
各命令设置操作功能简易列表：1 0008558+6位密码键盘系统命令设置开启功能2 00008556+6位旧密码+6位新密码+6位新密码键盘密码修改功能3 00008550+6位编码编码功能4 00008031+6位数字门禁格式化功能5 00008054 注册卡片6 00008053+10新位卡号删除卡功能7 00009182 门磁状态检测开启/关闭功能8 00008553+2位分钟数门磁延时报警设置功能9 00008990 防拆报价开启/关闭功能10 00009003+0/1 电锁/磁锁选择命令功能11 00009005+1/0 镜头彩色转黑白模式开启/关闭功能12 00009185 用户密码开锁开启/关闭功能13 00009009 公共密码开锁更改/屏幕设置/音量设置/时间设置/ip设置14 020008083+2位音量设置通话送話音量15 00008084+2位音量16 00002012 恢复出厂设置注：开启键盘系统设置命令功能后才可以操作其他设置命令功能，否则除“8558”命令外所有命令被锁，出厂默认密码“8888”修改工程密码功能：进入命令模式——输入00008556命令——输入4位旧密——输入新密码——再次输入新密码即可编码功能进入命令模式——输入00008550命令——输入6位编码（44位楼栋单位+2位主副号）格式： XX(楼栋号) XX（单元号） XX（主/副门口号）小区围墙机无主副机设置。
安居宝说明书 位版本
培训教材A、系统组成：隆福花园对讲系统全称为DF2002外网IP互通联网彩色/黑白可视带门禁对讲系统。
1.系统架构：系统内网（单元内部分）采用标准AJB总线、外网（联网部分）采用TCP/IP计算机网络结构。
整个系统可接100多台管理机、可同时管理9999栋单元楼、每栋单元可并联100台主/副门口机、每栋楼可有99层、每层可接99台分机。
2.系统主要使用设备：●中心管理机：DF2000-2VCN●管理机控制器：HY-2002C●小区大门口机（围墙机）：DF2000ATVC/1（AM）●围墙机控制器：HY-2002B●单元门口主机：DF2000ATVC/1（AM）●主机控制器：HY-2002●主机选择器：HY-SL●层间户户隔离器：HY-735●层间信号中继器：HY-721●视频放大器：HY-871G●室内可视分机：HY-152BV2EI/1●UPS电源：DE-98B及DE-2000A●道闸开锁控制器：HY-235N●IC卡读卡器：HY-212●IC卡写卡控制器：HY-258●管理软件：数字社区软件（只使用门禁/报警部分）●网络设备属性设置软件：ipinstall3.系统主要实现功能：●可视对讲（围墙机→管理机、围墙机→住户、单元门口机→管理机、单元门口机→住户、管理机←→住户（非可视））●家庭防盗（住户→管理机/电脑）●监视功能（管理机→围墙机、管理机→单元门口机、住户→单元门口机）●密码开锁功能（围墙机→公共密码、单元门口机→私人密码）●门禁刷卡开锁功能（道闸、单元门）4.系统使用总线：●分机总线（从主机控制器—户户隔离器—-可视分机）●门口机总线（从门口机—主机控制器）4 数据2线红色≤≤120Ω≥脉冲数字表用交流20V档5 视频线0V ≤150Ω≤脉冲数字表用交流2V档●联网总线（单元与单元之间的TCP/IP计算机网络）（或管理机控制器—管理机）➢TCP/IP计算机网络：UTP超5类双绞线或单模/多模光纤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
说明书
一、产品简介
AJB-ZJ15ACHIP系列门口机是我司最新研制的产品，它采用4寸TFT屏及高性能的32为ARM嵌入式处理器，系统功能更加完善，改机型外观造型美观大方，华贵高雅，操作简单，图像清晰，具有可靠的性能，较高的性价比。
二、功能及特点
呼叫终端，并与终端实现可视对讲。
可直接呼叫管理机，并进行可视对讲。
本机可编辑四位楼栋地址码。
单元门口机具有公用密码/用户个人密码开锁功能。
可内置门禁刷卡功能。
具有红外补光功能、开启夜视模式。
具有防拆报警功能。
具有门磁（开/关）状态检测功能以及门磁（开/关）延时报警功能。
各工作状态具有图文及相应的语音提示。
三、技术参数
工作电压：DC13V+-10%
工作电流：关屏静态电流《280mA 开屏静态电流《330mA 动态电流《660mA
音频响应：300—3400HZ+-3DB
应答通道全程响度：评定值：18DB+_5DB
主呼通道全程响度：评定值：13DB+_5DB
界面显示：4寸LCD屏
工作温度：-40——70℃
环境湿度：45%-95%
外观尺寸：340*135*41MM
四、
命令设置操作功能
在主界面时，单元门口机输入0000（小区门口机输入00000000）进入命令输入功能模式，然后输入键盘命令进行设置。
各命令设置操作功能简易列表：
1 0008558+6位密码键盘系统命令设置开启功能
2 00008556+6位旧密码+6位新密码+6位新密码键盘密码修改功能
3 00008550+6位编码编码功能
4 00008031+6位数字门禁格式化功能
5 00008054 注册卡片
6 00008053+10新位卡号删除卡功能
7 00009182 门磁状态检测开启/关闭功能
8 00008553+2位分钟数门磁延时报警设置功能
9 00008990 防拆报价开启/关闭功能
10 00009003+0/1 电锁/磁锁选择命令功能
11 00009005+1/0 镜头彩色转黑白模式开启/关闭功能
12 00009185 用户密码开锁开启/关闭功能
13 00009009 公共密码开锁更改/屏幕设置/音量设置/时间设置/ip设置
14 0+2位音量设置通话送話音量
15 00008084+2位音量
16 00002012 恢复出厂设置
注：开启键盘系统设置命令功能后才可以操作其他设置命令功能，否则除“8558”命令外所有命令被锁，出厂默认密码“8888”
修改工程密码功能：进入命令模式——输入00008556命令——输入4位旧密——输入新密码——再次输入新密码即可
编码功能
进入命令模式——输入00008550命令——输入6位编码（44位楼栋单位+2位主副号）格式： XX(楼栋号) XX（单元号） XX（主/副门口号）小区围墙机无主副机设置。
