武汉瑞纳捷加密芯片
MCU芯片介绍 PPT
− 2 个看门狗定时器(独立和窗口型) − 系统时间定时器：24 位自减型计数器
主要参数
• 9 个通信接口
− 2 个 I2C 接口 − 3 个 UART 接口 − 2 个 SPI 接口 − CAN 接口 − USB 2.0 全速接口
无刷直流电
MCU控制器
机
PWM信号
刹车信号
开关机信号
基于单片机的VRAM型彩色液晶显示模块设计 硬件系统总体设计框图
SRAM 61LV5128
硬件汉字库 AT29C040A
RJMU103 微控制器
彩色液晶 YD-502
主要参数
• 2 个 12 位模数转换器，1μs 转换时间( 16 个输入通道)
− 转换范围：0 至 1.2V − 温度传感器
• 2 个 12 位数模转换器 • 2 个电压比较器 • 调试模式
− 串行单线调试(SWD)和JTAG 接口
主要参数
• 7 个定时器
− 3 个 16 位定时器，每个定时器有多达 4 个用于输入 捕获/输出比较/PWM 或脉冲计数的通道和增量编码器输 入
敏度高。
大容量存储、多样化封装
Flash 字节
1M
512K 256K
96 MHz ARM ® CortexTM-M3 通用型微控制器
RJMU103CG RJMU103CE RJMU103CC
LQFP48
RJMU103RG RJMU103RE RJMU103RC
LQFP64
RJMU103VC
LQFP100
行业对比 性能上相较ST产品有明显优势
支持多种封装 提供多种可定制化封装
LKT4201移动支付加密芯片

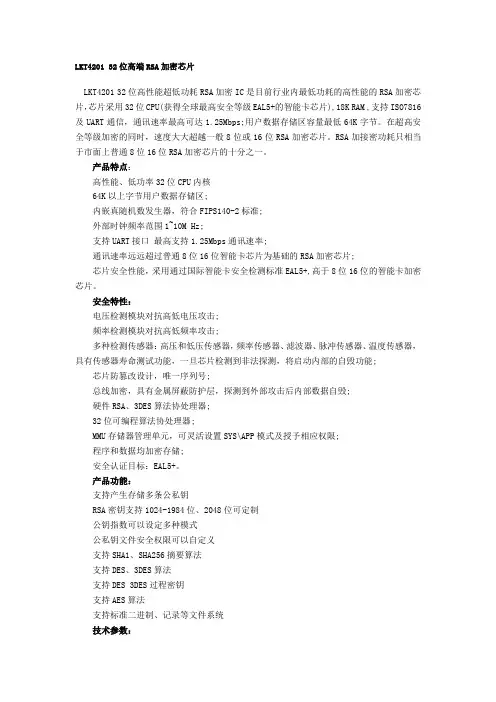

LKT4201 32位高端RSA加密芯片LKT4201 32位高性能超低功耗RSA加密IC是目前行业内最低功耗的高性能的RSA加密芯片，芯片采用32位CPU(获得全球最高安全等级EAL5+的智能卡芯片),18K RAM ,支持ISO7816及UART通信，通讯速率最高可达1.25Mbps;用户数据存储区容量最低64K字节。
在超高安全等级加密的同时，速度大大超越一般8位或16位RSA加密芯片。
RSA加接密功耗只相当于市面上普通8位16位RSA加密芯片的十分之一。
产品特点：高性能、低功率32位CPU内核64K以上字节用户数据存储区;内嵌真随机数发生器，符合FIPS140-2标准;外部时钟频率范围1~10M Hz;支持UART接口最高支持1.25Mbps通讯速率;通讯速率远远超过普通8位16位智能卡芯片为基础的RSA加密芯片;芯片安全性能，采用通过国际智能卡安全检测标准EAL5+,高于8位16位的智能卡加密芯片。
安全特性：电压检测模块对抗高低电压攻击;频率检测模块对抗高低频率攻击;多种检测传感器：高压和低压传感器，频率传感器、滤波器、脉冲传感器、温度传感器，具有传感器寿命测试功能，一旦芯片检测到非法探测，将启动内部的自毁功能;芯片防篡改设计，唯一序列号;总线加密，具有金属屏蔽防护层，探测到外部攻击后内部数据自毁;硬件RSA、3DES算法协处理器;32位可编程算法协处理器;MMU存储器管理单元，可灵活设置SYS\APP模式及授予相应权限;程序和数据均加密存储;安全认证目标：EAL5+。
产品功能：支持产生存储多条公私钥RSA密钥支持1024-1984位、2048位可定制公钥指数可以设定多种模式公私钥文件安全权限可以自定义支持SHA1、SHA256摘要算法支持DES、3DES算法支持DES 3DES过程密钥支持AES算法支持标准二进制、记录等文件系统技术参数：工作电压范围：1.8v—5.5v;工作温度：-20℃～+85℃;ESD保护：大于4KV;封装形式：SSOP20(可定制封装)。
安全加密芯片
安全加密芯片随着信息技术的不断发展，人们对于信息安全的需求也越来越高。
为了保护敏感信息的安全，安全加密芯片应运而生。
安全加密芯片是一种集成了加密算法和密钥管理功能的硬件设备，能够提供安全的数据传输和存储，保障信息的机密性和完整性。
安全加密芯片有以下几个特点。
首先，安全加密芯片具有高强度的加密算法。
它内置了各种复杂的加密算法，如DES、AES、RSA等，能够对数据进行高强度的加密，保证数据在传输和存储过程中不被恶意攻击者获取和篡改。
其次，安全加密芯片具有密钥管理功能。
密钥是加密算法的核心，安全加密芯片可以自动生成和存储密钥，实现对密钥的安全管理。
只有授权的人员才能够访问芯片中的密钥，确保密钥不会被泄露，从而保障数据的安全。
再次，安全加密芯片具有防护功能。
它可以通过硬件隔离等方式，将关键的加密算法和密钥保护在芯片内部，防止外部的恶意攻击者获取到关键信息。
同时，安全加密芯片还可以对外部输入进行验证，确保输入的数据符合规定的格式和长度，防止攻击者通过输入非法数据来破解系统。
最后，安全加密芯片具有多种应用场景。
它可以应用在智能卡、USB加密锁、手机SIM卡等设备中，对敏感数据进行保护。
同时，安全加密芯片还可以应用在网络通信中，对数据进行加密和认证，保障网络传输的安全性。
然而，安全加密芯片也存在一些挑战和问题。
首先，算法的选择和设计是关键。
安全加密芯片需要选择和设计高强度的加密算法，以抵御各种攻击。
其次，物理安全的保障也是一个重要的问题。
安全加密芯片需要避免物理攻击，如撞击、散射等，确保芯片内部的关键信息不被泄露。
最后，标准和认证体系的建立也是一个重要的环节。
安全加密芯片需要符合相关的安全标准和认证要求，才能够得到广泛的应用。
总之，安全加密芯片是信息安全的重要组成部分，它能够提供安全的数据传输和存储，保护敏感信息的安全性。
在信息时代，我们迫切需要加强对于信息安全的保护，安全加密芯片无疑将发挥越来越重要的作用。
如何防止抄板
如何防止抄板
现在抄板的工艺十分精密，能完全复制PCBA，现将我用过或了解的一些加密方法提供给大家，但总的说来,加密是相对的,解密才是绝对的.加密只是尽可能地增加解密的成本,使其知难而退。
加密的方法如下：
1、磨片,用细砂纸将芯片上的型号磨掉.对于偏门的芯片比较管用,对常用芯片来说,只要猜出个大概管脚，很容易就对照出真实的芯片了。
2、封胶,用那种凝固后象石头一样的胶(如粘钢材、陶瓷的那种)将PCB及其上的元件全部覆盖.这种做法有一定的弊端,散热效果降低,维修难度加大。
3、使用专用加密芯片,如武汉瑞纳捷的RJGT102（国产芯片成本低）,只要软件不能被反汇编出来,即使把所有信号用逻辑分析仪截获下来也是无法复制的,还得花高昂的成本破解加密芯片。
4、使用不可破解的加密芯片,如武汉瑞纳捷的RJGT201（国产芯片成本低）。
5、使用MASK IC,一般来说MASK IC要比可编程芯片难破解得多,这需要很大的批
量.MASK不仅仅是至MCU,还包括ROM、FPGA和其它专用芯片。
6、使用裸片,看不出型号也不知道接线.芯片的管脚不要太容易猜。
7、多用一些无字(或只有些代号)的小元件参与信号的处理,如小贴片电容、TO-XX的二极管、三极管、三到六个脚的小芯片等,想查出它的真实面目还是有点麻烦的.
8、PCB采用埋孔和盲孔技术,使过孔藏在板内.此方法会增加一定的成本。
9、使用其它专用配套件,如定做的LCD屏、定做的变压器等、SIM卡、加密磁盘等。
10、申请专利.鉴于知识产权保护的环境太差,国外最优选的方法,但是国内只能放在最后。
POS机芯片研究
数据加密芯片研究一、安全芯片概念原理及类型。
数据加密芯片本质来说叫安全芯片，安全芯片需要符合一些安全特性，比如：1、特定区域数据，在某个寄存器触发的情况下会清除。
2、正式使用的芯片不具备调试口。
3、芯片仅可以下载一次，不可重复线刷下载。
加密芯片还要具有硬件加密算法，比如RSA,3DES，国密等，具体根据不同芯片的支持。
加密芯片，本质上最好只没有可执行程序的（不包含主程序），对外只提供一系列接口。
加密芯片处理的数据最典型的是银行卡密码，具体还要加密的信息需要参考PCI 认证资料和UPTS 认证资料。
二、安全加密芯片公司，型号现状同方微电子，目前主要产品为智能卡芯片及配套系统，包括非接触式存储卡芯片、接触和非接触的CPU 卡芯片及射频读写模块等。
兆讯微电子，提供全面的安全性和智能芯片组解决方案，MH190x 系列SoC 为大多数受信任的应用程序提供经过认证的安全性，高性能，高能效以及全面的软件/硬件接口。
成都为开微电子，主要产品是安全产品，目前有4 款芯片DX81C04、DX82C04、DX81C01。
DX88F01 来防止抄板，加密存储信息。
晟元数据，是一家以芯片设计和算法研究为基础、面向视觉识别和数据安全方向的人工智能高新技术企业。
代表安全芯片有AS532H、AS569。
四、安全加密芯片内部结构，THK88 芯片结构图MH1903 芯片结构图五、安全加密算法，安全加密工作原理图THK88 支持对称算法：DES/TDES、SM1、SM4，非对称算法：RSA、ECC、SM2，摘要算法：SHA1、SHA256、SM3。
MH1903支持多种加密安全算法，包括对称算法：DES、TDES、AES-128/192/256非对称算法：RSA-1024/2048，HASH校验算法：SHA-1/224/256/384/512 。
DES 算法：DES 算法为密码体制中的对称密码体制，又被称为美国数据加密标准，是1972年美国IBM 公司研制的对称密码体制加密算法。
瑞纳捷 RJGT101 芯片数据手册说明书
瑞纳捷RJGT101芯片数据手册武汉瑞纳捷半导体有限公司Wuhan Runjet Semiconductor Co.,Ltd1.简介1.1.芯片功能介绍RJGT101是集成了256Byte的EEPROM（包含16Byte的密钥和8Byte的UID），执行RC4算法的加密芯片。
它与MCU可通过RSD单线串行接口通信，芯片支持计次功能。
1.2.产品特点●高性能防复制加密芯片；●RC4加密认证算法；●RSD单线总线协议，标准速率20Kbps；●用于写入用户自定义数据的EEPROM单元；●EEPROM存储大小256Byte，共16页，每页16Byte；●16Byte密钥，8Byte UID；●可以对用户数据存储区加写保护；●支持4Byte独立硬件真随机数；●支持计数功能，计数到阈值后，芯片功能指令全部失效；●正常工作功耗:<1mA,低功耗模式功耗：<300nA；●工作电压范围2.4V~5.5V；●封装类型：DFN6、SOT23-3；1.3.系统框图图1-1RJGT101系统框图RJGT101包括模拟模块(OSC、EEPROM、复位模块)和数字逻辑模块。
FSM_CTRL 是整个系统的控制中心，根据RSD指令流程，进行RC4运算和EEPROM读写等操作。
1.4.芯片管脚功能DFN6封装管脚如图1-2所示：1-3SOT23-3封装管脚描述数据管脚、芯片电源电压GND1.5.典型应用电路图1-5典型应用电路注意：（1）MCU与RJGT101相连的IO管脚的配置，输出模式须配置为推挽输出，不能配置为开漏输出，而且其驱动电流能力至少1mA。
（2）推荐R0=2.2KΩ，C0=4.7uF。
2.寄存器和数据存储2.1.内部寄存器描述表2-1RJGT101寄存器地址分配2.2.EEPROM存储描述表2-2EEPROM存储分配备注说明：（1）认证读写指的是从机认证读和从机认证写；（2）认证读写是针对用户数据存储区和功能控制区而言的，Key和UID不存在认证读写的说法；（3）写保护指的是正常功能模式下的写保护，初始化模式下不存在写保护的说法。
网络安全芯片华为
网络安全芯片华为
华为网络安全芯片是一种用于保护网络安全的芯片，具有高度的安全性和可靠性。
它主要包括硬件加密功能、密码算法、密钥管理和安全协议等多项安全特性，可以有效地防止黑客攻击和数据泄露。
首先，华为网络安全芯片具有强大的硬件加密功能，可以对敏感数据进行加密存储和传输，确保数据的机密性和完整性。
它采用先进的加密算法，对数据进行安全加密，同时还支持硬件加速，提高加密速度和效率，保护敏感信息不被窃取和篡改。
其次，华为网络安全芯片具有先进的密码算法，可以实现高强度的密码保护和身份认证。
它使用了多种密码技术，如AES、RSA、SHA等，对数据进行混淆和验证，保证数据的真实性
和可信度。
同时，它还支持多种身份认证方式，如指纹识别、人脸识别等，有效地防止非法用户的入侵和访问。
此外，华为网络安全芯片还具备灵活的密钥管理功能，可以生成和存储密钥，确保密钥的安全和可靠性。
它采用了多层加密和密钥分割技术，将密钥分散存放在不同的位置，即使部分密钥泄露，也无法获取完整的密钥信息，提高了密钥的破解难度和安全性。
最后，华为网络安全芯片还支持各种安全协议，如SSL/TLS、IPsec等，提供安全的网络传输和通信机制。
这些安全协议可
