HR-150A型手动洛氏硬度计操作规程

合集下载

29-HR-150A型洛氏硬度计操作指引

生效日期页码
B C
4、相关文件无 5、相关纪录 5.1《进料检验报告》
示值误差最大允许误差 ±２ＨＲＡ ±１．５ＨＲＡ ±４ＨＲＢ ±３ＨＲＢ ±２ＨＲＢ ±1.５ＨＲＣ
文件编号
WI-QA-015 B 2015/5/5 1 OF 2
HR-150A型洛氏硬度计操作指引
1、目的为了规范HR-150A型洛氏硬度计的正确使用，特制定本指引。 2、范围检测硬度的人员。 3、操作程序 3.1、试验前
版
本
生效日期页码
3.1.1 试样的试验表面尽可能是平面，不应有氧化皮及其他污物，表面粗糙度Ra一般不大于0.80μ m。 3.1.2 试验一般在10～35℃的室温进行，试样的试面、支撑面、试台表面和压头表面应清洁。 3.1.3 选择试验力。试验A标尺为588.4N(60Kgf)相对应为HRA（黑色表圈）。试验B标尺980.7N(100kgf) 相对应为HRB（红色表圈）。试验C标尺为1.471KN(150kgf)相对应为HRC(黑色表圈)。试验时应根据标尺选择试验力，试验力选择只需转动手轮变换到不同的试验力标尺处。注意在试验力变换时应将卸荷手柄置于卸荷位置。 3.2、试验时 3.2.1试样应稳固地放置在试台上，以保证在试验过程中不产生位移及变形，还必须保证试验力方向与试验面垂直。 3.2.2 将试样放在试台上，选择试验部位，转动升降手轮，上升试台使压头与试件接触，继续转动升降手轮使大指示表指针旋转三整圈（允许±5HR），至小指示表指针位于红色标记，然后转动大指示表外壳，使表盘零点C（B）与大指针重合，拉动机身右侧面加压手柄，施加主试验力，使试样要求保持规定试验时间后，推动机身右侧的卸荷手柄在2S内平稳卸除主试验力，然后迅速从指示表相应的标尺上读出硬度值。 3.3试验后 3.3.1转动升降手柄使试台下降，卸下试样、试台和压头，清洁试台和压头放入指定的盒中。 3.4附： 3.4.1试验前应使用标准洛氏硬度块按操作程序对硬度计进行校验. 3.4.2标尺的适用范围: A标尺：适用于薄板材料与表面层的试验，其试验范围不超过88HRA。 B标尺：适用于有色金属及其合金及退火的钢制低硬度试件。试验范围20～100HRB。 C标尺：适用于试验经热处理后的钢制试件硬度。试验范围为20～70HRC。 3.4.3在施加初试验力时，大指针不能超过±5HRC，否则应卸除初试验力选择另一位置试验。 3.4.4两相邻压痕中心距离至少应为压痕直径的4倍，但不得小于2mm，任一压痕中心距离试样边缘距离至少应为压痕直径的2.5倍,但不得小于1mm。 3.5 总试验力保持时间推荐如下： a、对施加主试验力后，不随时间继续变形的试样，保持时间为1～3S; b、对施加主试验力后，随时间缓慢变形的试样，保持时间为6～8S; c、对施加主试验力后，随时间明显变形的试样,保持时间为20～25S;

HR-150A型洛氏硬度计操作指南

HR-150A型洛氏硬度计操作指南
1. 简介
HR-150A型洛氏硬度计是一种常用的硬度测量仪器，用于测量材料的硬度。

本操作指南将介绍HR-150A型洛氏硬度计的基本操作步骤。

2. 操作步骤
步骤1：准备工作
1. 将洛氏硬度计放置在稳定的水平台上。

2. 将测试样品放置在硬度计的测试台上，确保样品与测试台接触紧密。

步骤2：调节刻度盘
1. 轻轻旋转刻度盘，将示值指针调整到刻度盘的初始位置。

2. 根据测试的要求，调整刻度盘以使示值指针达到所需的测试范围。

步骤3：进行测试
1. 使用测试杆轻轻按下测试样品表面，确保测试杆与样品的表面垂直。

2. 小心观察示值指针，待示值稳定后记录下当前示值。

3. 根据需要，可以重复测试以确保准确性。

3. 注意事项
- 在操作洛氏硬度计时，应遵循以下注意事项：
- 确保测试样品表面清洁，免除杂质对测试结果的影响。

- 确保测试杆与测试样品的表面垂直接触。

- 注意示值指针的稳定性，等待示值稳定后再记录。

- 避免过大或过小的测试力，以免影响测试结果的准确性。

- 定期检查和校准洛氏硬度计，以确保其准确性。

4. 总结
通过本操作指南，您应该能够熟练地操作HR-150A型洛氏硬度计。

请务必遵循注意事项，并遵守正确的操作步骤，以获得准确的测试结果。

HR-150A型布氏硬度计操作规程

HR-150A型布氏硬度计操作规程1. 引言本操作规程是为了确保使用HR-150A型布氏硬度计时的准确性和安全性而制定的。

本规程适用于所有使用HR-150A型布氏硬度计进行硬度测试的工作人员。

2. 器材准备在进行硬度测试之前，需要确保以下器材齐全和正常运行：- HR-150A型布氏硬度计- 布氏硬度计压头（钨球压头、钢球压头等）- 布氏硬度计样品台- 硬度计读数镜- 清洁布或纸张3. 操作步骤步骤1：准备工作1. 确保HR-150A型布氏硬度计处于平稳的工作台面上，并连接电源。

2. 检查压头和样品台的清洁度，并确保其表面没有严重磨损或腐蚀。

步骤2：选择合适的压头1. 根据样品的硬度范围选择合适的压头。

一般情况下，较硬的样品使用较小直径的压头，而较软的样品使用较大直径的压头。

2. 将选好的压头安装到HR-150A型布氏硬度计上。

步骤3：测试准备1. 将待测样品放置在样品台上，确保其表面光滑，并与压头接触稳定。

2. 用清洁布或纸张轻轻擦拭样品和压头，以确保表面干净。

步骤4：进行硬度测试1. 按下HR-150A型布氏硬度计上的测试按钮，压头将以恒定的力量对样品施加压力。

2. 观察读数镜中的刻度并记录读数。

3. 释放测试按钮，压头将返回初始位置。

4. 多次进行硬度测试，以获得更准确的结果，通常进行3次或以上的测试。

步骤5：整理和记录1. 清理并恢复样品台的原状。

2. 将测试结果记录在指定的测试记录表中。

3. 将HR-150A型布氏硬度计关闭，断开电源。

4. 安全事项在使用HR-150A型布氏硬度计时，请注意以下安全事项：- 使用手套和眼睛保护设备，以防止意外伤害。

- 在更换压头或进行其他维护操作之前，务必断开电源。

- 使用符合安全标准的电源插座和电源线。

- 严禁擅自拆卸或修理HR-150A型布氏硬度计。

5. 维护保养为确保HR-150A型布氏硬度计的长期稳定性和性能，请按照以下维护保养步骤进行操作：1. 定期清洁压头和样品台，以保持其表面清洁。

HR-150A型洛氏硬度计操作规程

HR-150A型洛氏硬度计操作规程一、目的：指导作业者正确操作，确保设备正确使用，从而准确的对于来料质量的硬度性能进行有效的评定。

二、适用范围适用于硬质合金、碳钢、合金钢、铸铁、有色金属等材料的洛氏硬度检测，可广泛应用于计量、机械制造、冶金、建材等行业的检测、科研与生产。

三、操作规程：1、上岗要求：（1）试验员必须经过培训确认可独立操作HR-150A型洛氏硬度计后方能使用。

（2）试验员必须熟悉HR-150A型洛氏硬度计的基本技术参数及性能指标。

（3）试验员必须忠于职守，认真负责、熟练掌握HR-150A型洛氏硬度计的操作、维护及保养。

2、安全操作：（1）使用前的准备了解硬度计指示表各部分功能。

机身前面上部的指示表，有硬度示值、刻度线、长指针、短指针等。

指示表盘内黑色刻线为硬度值刻度线。

外圈黑色数字表示是A、C标尺适用的硬度值，内圈红色数字是表示用B标尺适用的硬度值。

通过变换压头及砝码可组合成不同的标尺（参考表1洛式硬度常用标尺），以进行测试试验。

表1洛式硬度常用标尺洛氏硬度标尺硬度符号压头类型初试验力F0（N）主试验力F1（N）总试验力F0+F1（N）适用范围A HRA 120°金刚石圆锥98.07 490.3 588.4（60kgf）（20～88）HRAB HRB 1.5875mm钢球98.07 882.6 980.7(100kgf) （20～100）HRBC HRC 120°金刚石圆锥98.07 1373 1471(150kgf) （20～70）HRC短指针指示初试验力加载情况。

长指针指示试样的硬度值。

字母B、C是标尺符号。

字母C的位置是C或A标尺刻度值零点位置，字母B是B标尺刻度值30的位置。

①调整主试验力的加荷速度检查卸荷手柄应处于卸荷位置，否则请按卸荷标牌的卸力方向，使之缓慢（2-3秒左右）旋转到卸荷位置。

旋转变荷手柄至150公斤力的位置（使手柄的150数值与红点标记对齐）。

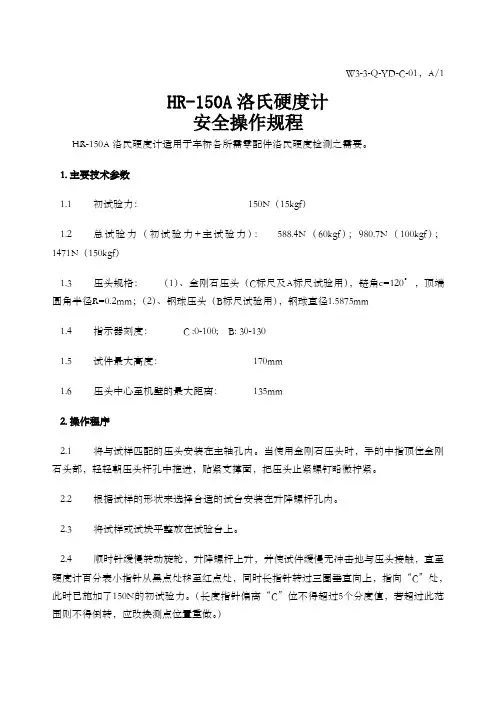

HRA洛氏硬度计安全操作规程

W3-3-Q-YD-C-01，A/1HR-150A洛氏硬度计安全操作规程HR-150A洛氏硬度计适用于车桥各所需零配件洛氏硬度检测之需要。

1.主要技术参数1.1初试验力：150N（15kgf）1.2总试验力（初试验力+主试验力）：588.4N（60kgf）；980.7N（100kgf）；1471N（150kgf）1.3压头规格：（1）、金刚石压头（C标尺及A标尺试验用），链角c=120°，顶端圆角半径R=0.2mm；（2）、钢球压头（B标尺试验用），钢球直径1.5875mm1.4指示器刻度： C :0-100; B: 30-1301.5试件最大高度：170mm1.6压头中心至机壁的最大距离：135mm2.操作程序2.1将与试样匹配的压头安装在主轴孔内。

当使用金刚石压头时，手的中指顶住金刚石头部，轻轻朝压头杆孔中推进，贴紧支撑面，把压头止紧螺钉略微拧紧。

2.2根据试样的形状来选择合适的试台安装在升降螺杆孔内。

2.3将试样或试块平整放在试验台上。

2.4顺时针缓慢转动旋轮，升降螺杆上升，并使试件缓慢无冲击地与压头接触，直至硬度计百分表小指针从黑点处移至红点处，同时长指针转过三圈垂直向上，指向“C”处，此时已施加了150N的初试验力。

（长度指针偏离“C”位不得超过5个分度值，若超过此范围则不得倒转，应改换测点位置重做。

）2.5转动硬度计转盘，使长指针对准“C”位。

2.6缓慢向后推动加试验力手柄，保证主试验力在4-6秒钟内施加完毕，保持总试验力10秒以后，在2-3秒内平稳向前拉到卸荷手柄卸荷，卸除主试验力，保留初试验力。

2.7根据硬度计表盘长指针所指数据，读出并记录被测试件的硬度。

2.8逆时针旋转旋轮，是试验台面下降，更换测试点，重复上述操作。

2.9试验结束后，将试样和标准块按定置管理要求归位摆放和保存，并做好相应的数据记录。

3.安全注意事项3.1进入车间岗位劳保用品必须穿戴整齐、规范,并扎紧袖口。

HR-150A洛氏硬度计操作规程

1．目的1.1更方便、准确的操作本设备。

1.2确保测试设备处于良好的工作状态与试验结果准确。

2．范围1本标准适用于锦州万得机械装备有限公司（下称公司）的检查室质量体系、设施、人员和相关活动的管理。

2适用检测所有金属材料或经过热处理的零部件洛氏硬度。

3．职责质管部为本程序归口管理部门，质量检查员为责任人。

4.注意事项：4.1 制备试样时，使过热或冷加工待因素对试样表面性能的影响减至最小。

4.2试样的表面应平整光洁，不得带有污物、氧化皮、裂缝、凹坑及显著的加工痕迹。

表面粗糙度参数Ra一般不大于0.8。

试样支承面平整并与试验面平行，牢固地放置在试验台上，保证在试验过程中不发生位移。

4.3 试样或试验层的厚度应不小于压痕深度残余增量e的10倍，并且试验后试样背面不得有肉眼可见变形痕迹。

4.4 试验一般在10°C-35°C室温下进行。

对于温度要求较高的试验，室温应控制在为23°C±5°C。

4.5 任何情况下不允许压头与试验台及支座触碰，试样支承面、支座和试台工作面上均不得有压痕。

4.6 试验前应先对试验的工作状态进行检查，应使用与试样硬度值相近的标准洛氏硬度块对硬度计进行校验，硬度计应符合国家计量部门规定要求。

4.7 在试验过程中，试验装置不应受到冲击和震动。

4.8 在洛氏硬度试验中两压痕中心间距离应至少为压痕直径的4倍，但不得小于2mm，任一压痕中心距试样边缘距离至少应为压痕平均直径的2.5倍，但不得小于1mm。

4.9 洛氏硬度试验应精确至0.5个洛氏单位，在每个试样上的测试点数不少于4点(第1点不记)。

对大批量试样的检验,点数可适当减少。

4.10洛氏硬度试验可以在试件的曲面上进行，但一般测试的曲面曲率半径应大于15mm，若曲率半径小于15mm时，被测试件的硬度值要进行修正，修正值均为正值。

5.操作步骤5.1 将与试样匹配的压头安装在主轴孔内。

5.2根据试样的形状、来选择合适的试台安装在升降螺杆孔内。

HR-150A洛氏硬度计操作规程

H R-150A洛氏硬度计
操作规程
一、根据金属试样的大约硬度，选择压头及荷载，在加荷杆下装上压头，摇动操纵手柄至卸载位置在砝码台上放上砝码。

二、将试样放在支承台上，使光面向上。

三、转动手轮升起支承台，使压头压入试样。

指示表的指针开始沿顺时针方向转。

使压头继续压入试样，直到短针指到红点，长针基本向上垂直位置，（左右偏移不超过五格）此时表示压头已在10kgf（98.1N）的预荷时下压入试样。

四、然后转动指示表的外环，在测量HRA及HRC时使长针对准度盘黑色数字0位测量HRB时则使长针对准红色数字30.在测HRA和HRC时读黑色数字在测HRB试读红色数字。

五、摇动手柄至加荷位置，主载荷便通过杠杆加于压头上，使压头压入试样，长指针则按逆时针方向回转，直至指针停止为止。

六、加荷后在试样上保持荷载时间约10秒，然后缓缓摇动手柄卸除主载荷（在2～3秒钟内卸除完毕），而预载荷仍然作用在试样上，此时长针则沿顺时针方向转动，静止位置所指的数字即表示所测的洛氏硬度值。

七、转动手轮卸除预荷载，取出试样。

八、测量硬度时，在同一试样进行三点以上试验。

若计算硬度时应取平均值，但第一点的试验结果不应取用。

摘自仪器使用说明书。

HR-150A洛氏硬度计操作规程

HR-150A洛氏硬度计操作规程一、选择测试平台及标尺1、根据试件形状选择合适的试台（大试台适合平面较大的试件，小试台适合较小的试件，V字形试台适合管式、轴类等）2、根据测试的力选择合适的标尺，A标尺，压头为120°，金刚石圆锥，总试验力为588.4牛顿（60千克力），用于测定硬度超过70HRC的金属（碳钨钢、硬质合金）也可测定硬薄板材和薄表面层硬度的材料。

B标尺，压头直径为1.588钢球，总试验力为980.7牛顿（100千克力），用于测定较软或中硬度的金属及未经淬火的钢制品。

C标尺，压头为120°金刚石圆锥，总试验力1471牛顿（150千克力），用于测定经过热处理的钢制品。

二、标准块标定操作规程1、把擦拭干净的标准块放到大平台上，使工作台缓慢升起，此时卸荷手柄（后手柄）在向后方向，加荷手柄（前手柄）也在向后方向，操作台升至压头与试件接触，继续旋转手轮，大指示针旋转三圈，指在B/C点±5HRC，小表盘指针指到红点位置，初试验力旋加完成，旋转表盘使大指针指到B/C点。

2、向前拉动加荷手柄（前手柄），指示表指针逆时针转动，待指示针保持2-6秒后，将卸荷手柄（后手柄）向后推动，卸掉主试验力保留初试验力，3、读取测量值，用金刚石压头时读取外圈黑色数值读取，采用钢球压头时按照内圈红色数值读取，4、将测试数据和标准块所标硬度值比对，如两者结果之差在允许范围之内无需调整直接使用，如果偏差太大则需对仪器进行调整，硬度值允许范围如下：调整方法：①如示值小于标准示值，打开上盖，将调节板向前轻微移动，调整完成后重新进行测试直至符合上表误差范围之内。

②如示值大于标准示值，打开上盖，将调节板向后轻微移动，调整完成后重新进行测试直至符合上表误差范围之内。

三、试验操作规程1、根据上述标准块标定程序（二、1、2、3）对试件进行试验，读取相应的结果。

四、对仪器及试验室内卫生进行清理。

五、对试验结果进行整理及判定，出具试验报告。

HR-150A型洛氏硬度计作业指导书

HR-150A型洛氏硬度计作业指导书一. 目的：为了使公司金属材料的硬度得到很好的控制和改善，从而达到客户的要求，所以制定了此规程。

二. 范围：1.1 本规范规定了HR-150A 型洛氏硬度计的适用范围；1.2 本规范规定了HR-150A 型洛氏硬度计的使用前的准备及实验程序； 1.3 本规范规定了HR-150A 型洛氏硬度计的维护和保养及硬度值的修正； 1.4 本规范规定了HR-150A 型洛氏硬度计故障及排除；三. 操作规程：1适用范围规范：洛氏硬度试验按试样的硬度范围、试样尺寸可以选择不同的压头及负荷，并用不同的标尺表示。

洛氏硬度常用的有A 、B 、C 标尺。

各种标尺的负荷、压头、常数K 的数值及应用范围见表1。

1.5 适用范围1.5.1 A 标尺适用于测量硬度超过67HRC 的金属，如碳化钨、硬质合金、硬的薄板材及表面硬化零件，测量范围为20-85HRA 。

1.5.2 B 标尺用来测量有色金属及其合金、退火钢等低硬度零件的硬度，硬度范围为25-100HRB 。

当试样硬度小于25HRB 时，多数情况下金属开始蠕变，变形延续很长时间，其结果不容易准确；当试样硬度大于100HRB 时，由于钢球压头可能变形，以及压入深度太小，均容易造成误差。

1.5.3 C 标尺适用于碳钢、工具钢及合金钢等经过淬火或回火处理的试样的硬度试验，测量范围为20-67HRC 。

当试样硬度低于20HRC 时，金刚石压头压入试样过深，由于压头几何形状所造成的误差增大，测量结果不易准确；当试样硬度大于67HRC 时，压头尖端产生的压力过大，金刚石容易损坏，一般不宜采用。

2均以C 标尺为例，即使用金刚石圆锥压头和总试验力为150公斤力的配置。

其余标尺可以此为参考。

了解硬度计指示表各部分功能。

机身前面上部的指示表，有硬度示值、刻度线、长指针、短指针等（详情请见说明书图14）1.6 指示表各部分功能键1.6.1 指示表盘内黑色刻线为硬度值刻度线。

洛氏硬度计操作规程

HR-150A型洛氏硬度计操纵规程一、目标：确保HR-150A型洛氏硬度计的准确操纵,准确保护保养.二、规模：实用于我公司质量部理化实验员.三、操纵规程：1、上岗请求：四、实验员必须经由培训.练习经由质量部确承认自力操纵HR-150A型洛氏硬度计后方能运用.五、实验员必须熟习HR-150A型洛氏硬度计的根本参数及机能.六、实验员必须毋忝厥职,卖力负责.闇练控制HR-150A型洛氏硬度计的操纵.保护及保养.七、实验员必须不竭进修,总结经验,求得本身本质的不竭进步.2、安然操纵：（1）运用前的预备懂得硬度计指导表各部分功效.机身前面上部的指导表,有硬度示值.刻度线.长指针.短指针等.指导盘内黑色刻线为硬度值刻度线.外圈黑色数字暗示是 A.C 标尺实用的硬度值,内圈红色数字是暗示用B标尺实用的硬度值.经由过程变换压头及砝码可组合不合的标尺（参考表1洛氏硬度经常运用标尺）,以进行测尝尝验.表1洛氏硬度经常运用标尺短指针指导初实验加载情形.长指针指导试样的硬度值.字母B.C是标尺符号.字母C的地位是C或A标尺刻度值零点地位,字母B是B标尺刻度值30的地位.（1）调剂主实验力的加荷速度检讨卸荷手柄应处于卸荷地位,不然请按卸荷标牌的卸力偏向,使之迟缓（2-3秒2阁下）扭转到卸荷地位.扭改变荷手柄至150公斤力的地位（使手柄的150数值与红点标识表记标帜对齐）.将40-50HRC的尺度硬度块放在工作台.扭转手轮使硬度块顶起压头,直到短指针扭转到红点地位,加上初实验力.按照加荷标牌的加力偏向,向硬度计机身前面偏向迟缓（4秒阁下）拉动加荷手柄至极限地位,加上主实验力.不雅察指导表长指针,从开端迁移转变到停滞的时光应在4-8秒规模内,如不符,可迁移转变油针进行调剂.起首松开缓冲器上背帽.（2）实验力的选择迁移转变变荷手柄,使所用的实验力数值瞄准红点.必须留意：变换实验力时,卸荷手柄必须置于卸荷状况（即右侧极限地位）,以免造成硬度计破坏.（3）装配压头装上压头,并用螺钉轻轻顶紧.将尺度块放置于工作台上.扭转手轮加上初实验力.向左拉动加荷手柄使主实验力加于压头上.上紧螺钉,即可完成装配.2、实验程序（1）将丝杠顶面及工作台的高低端面擦干净,将工作台置于丝杠安装孔中.应依据工件的大小选用恰当的工作台.（2）将试件支持面擦干净,放置于工作台上,扭转手轮使工作台迟缓上升,并顶起压头,半途不许可停留或倒转,直到短指针指向红点,长指针顺时针扭转三圈垂直上指（许可相差±5个刻度,若超出5个刻度,此点应作废,从新实验）.（3）扭转指导器外壳,使指针与 C.B之间长刻度对齐（顺时针或逆时针扭转均可）.（4）按照加荷标牌的加力偏向,向硬度计机身前面偏向迟缓（4秒阁下）拉动加荷手柄至左侧极限地位,加上主实验力,这时可见指导器的长指针迁移转变.（5）当指导器长指针的迁移转变明显停留下来后,即可将卸荷手柄按顺时针偏向迟缓（2-3秒推向至极限地位,卸除主实验力.从指导器上响应的标尺读数.转着手轮使试件降低,直到测试面分开压头,再移动试件,按（1）-（5）进程进行新的实验.留意移动进程中,试件支持底面不克不及分开试台概况.3、留意事项2、丝杠呵护套的用处是呵护丝杠不受尘土侵袭.硬度计不运用时或试件高度小于100mm时,将其套在丝杠外面.当试件高度大于100mm时,必须将其拿失落,以免将工作台顶起,使实验无效.3、在操纵时代,不得扭改变荷手柄,以免造成硬度计破坏.4、压头.试件.工作台中的任何一项产生变动后的初次实验应视为无效.（2）装备保养（6）硬度计长时光不必时,运用防尘罩将机械盖好.（7）按期在丝杠与手轮的接触面注入适量机油.缓冲器加油若施加主实验力时,指导器指针开端快速迁移转变,然后迟缓迁移转变,解释缓冲器内机油太少了,此时可掀起缓冲器上端的油毡,慢慢地注入干净的32号机油.同时多次拉推加.卸手柄,使活塞高低移动多次,将缓冲器内的空气全体消除,直到活塞沉到底时有油从上面稍微溢出为止.。

HR-150A型洛氏硬度计操作规程

HR-150A型洛氏硬度计操作规程有限公司洛氏硬度计操作规程1目的明确布洛维硬度计的操作程序、维护保养方法。

文件编号：版本号：A/0 共2 页第1 页2适用范围适用于HR-150A 型洛氏硬度计(机械式) 。

3职责3.1 质量部负责硬度计的操作、校准、维护、保养。

4 操作4.1 使用前准备工作4.1.1 除去试件表面污物，确保物件和测试台清洁平整，确认物件厚度能够满足所选试验力。

4.1.2 根据试件形状选择合适的试台，确认试验力手柄处于卸荷状态。

4.2 使用4.2.1 根据试验选择压头(表1) ,将压头插入测杆轴孔中，拧紧固定螺钉。

4.2.2 根据试验选择试验力，顺时针旋转变荷手柄，使所需试验力数字对应于固定刻度线。

(表1)标尺HRA HRB HRC 压头(毫米) 金刚石圆锥压头φ1.588 钢球压头金刚石圆锥压头洛氏硬度常用标尺常数100 130 100 适用范围20-85HRA 25-100HRB 20-67HRC 应用举例硬金属及硬质合金有色金属及软金属结构钢、工具钢试验力(公斤力) F 60 100 150(表2)标尺HRA标准硬度块评定值示值允许误差±2 HRA ±1.5 HRA ±4 HRB ±3 HRB ±2 HRB ±1.5 HRC硬度范围20HRA~≤75HRA 75HRA~≤88HRA 20HRB~≤45HRB HRB45HR B~≤80HRB 80HRB~≤100HRBHRC20HRC~≤70HRC有限公司洛氏硬度计操作规程文件编号：版本号：A/0 共2 页第2 页4.2.3 将相应标尺的标准硬度块规放在工作台上(如需要测试的工件为HRC, 则将HRC 的标准硬度块放在工作台上) ,旋转手轮使硬度块顶起主轴，并顶起压头，直到短指针旋转到红点位置(加初试验力) ,然后缓缓旋转手轮，将长指针指上刻有“B、C”刻度线重叠。

HR-150A洛氏硬度计操作规程

HR-150A洛氏硬度计操作规程
Q/XTSB 024-2004
1、本设备应安排专人操作，操作人员应经过相关技能培训，非规定
人员不得进行操作。

2、试验前应根据所测试产品的要求及形状尺寸选择并安装试台和选
取下表参数中相应的压头：
B标尺：用于测定较软或中等硬度的金属及未经淬硬的钢制品；
C标尺：用于测定经过热处理的钢制品；
A标尺：用于测定硬度超过70HRC的金属（如碳化钨、硬质合金等），也可用于测定硬薄板材和薄表面层硬度用。

应根据试样材料类型或预估硬度选择适当的硬度标尺进行测量，超出相应标尺测量范围会导致测量精确性降低或损坏压头。

3、每次产品进行试验前，应将硬度标准块或试件升起，让指示器指针
旋转3圈将压头顶起0.6mm左右，拉动加荷手柄使主试验力加在压头上，然后将卸荷手柄推回卸除主试验力，重复2~3次,再把压头顶紧螺钉拧紧即可。

4、将试件放置于工作台上，旋转手轮使工作台缓慢升起，并顶起压
头，使指示器指针旋转3圈，小表盘指针到红点位置，大指针指到0±5HRC位置；转动指示器外表盘使大指针指到“B”或“C”
进行对零。

拉动加荷手柄施加主试验力，当指示器指针明显停顿下来后将卸荷手柄推回卸除主试验力，从指示器刻度盘上读取测得硬度值即可；如需重复进行试验时应保证压头不受损坏，按要求降低工作台高度后挪动试件选择新的试点继续试验。

5、采用金刚石压头（HRA和HRC）进行试验时，按刻度盘外圈黑字
读取硬度值，采用钢球压头（HRB）进行试验时，按内圈红字读取硬度值。

6、试验完成后应及时将压头拆卸保存，以免影响试验精确度。

品管部
二00四年十一月十日。

HR-150A型洛氏硬度计操作流程

HR-150A型洛氏硬度计操作流程
介绍
本文档将介绍HR-150A型洛氏硬度计的操作流程，以确保正确地使用和测量硬度。

准备工作
1. 确保洛氏硬度计处于稳定的工作平台上。

2. 确保硬度计所需的电源已连接并正常工作。

3. 检查硬度计的硬度块。

确保硬度块的编号和规格与标准要求相符。

启动
1. 打开洛氏硬度计的电源开关。

2. 等待硬度计进入待机状态，通常显示为屏幕上的“0”值。

校准
1. 取出硬度块，将其放置在硬度计的试样台上。

2. 按下校准按钮，屏幕上将显示出校准值。

3. 使用校准螺丝将校准值与硬度块的实际硬度值进行匹配。

4. 校准完成后，按下校准按钮以保存校准值。

测试
1. 将待测样品放置在硬度计的试样台上。

2. 确保样品与试样台之间没有杂质或空隙。

3. 将压头轻轻接触到样品表面。

4. 按下开始按钮，压头将开始逐渐加压，直到达到所需的测试时间。

5. 测试完成后，记录硬度值。

关机
1. 测试完成后，将样品从试样台上移开。

2. 关闭洛氏硬度计的电源开关。

注意事项
- 在操作洛氏硬度计之前，确保已经阅读并理解了相关的操作手册和安全指南。

- 避免在湿润、腐蚀性或有影响的环境中操作洛氏硬度计。

- 定期对硬度计进行维护和校准，以确保测量结果的准确性。

- 及时更换硬度块，防止由于长时间使用而导致的误差。

以上是HR-150A型洛氏硬度计的操作流程，希望对您有所帮助！。

HR-150A洛氏硬度计使用方法

HR-150A型洛氏硬度计使用说明操作规程一使用范围试验时立按下表选用压头和总试验力:刻度符号压头总试验力Nkgf 标注硬度符号允许测量范围B ∮1.588/mm钢球980.7100 HRB 20-100C 120°金刚石1471150 HRC 20-70A 120°金刚石588.460 HRA 20-88A标尺: 用于测定硬度超过70HRC的金属如碳化钨,硬质合金等, 也可测定硬的薄板材料以及表面淬硬的材料.C标尺: 用于测定経过热处理的钢制品硬度.B标尺: 用于测定较软的或中等硬度的金属以及未经淬硬的钢制品.二,主要技术参数1 初试验力………………………….. ………98.07N10kgf2 总试验力…588.4N60kgf,980.7N100kgf,1471N150kgf3 指示器刻度………………………….A,C:0-100; B:30-1304 试件最大高度………………加丝杠保护套时为: 100mm…………..不加丝杠保护套时为:179mm5 圧痕中心至机壁的距离…………………………….135mm6 硬度计外形尺寸………………………466×238×630mm7 硬度计净重…………………………………………….65kg三,操作使用方法1 试验前的准备工作1 调整主试验力的加荷速度:手柄[16]置于卸荷位置,手把[13]转到1471N的位置, 将35-55HRC的标准硬度块放在工作台上,旋转手轮[27]使硬度块顶起主轴[1],加上驭试验力,拉动手柄[15]加主试验力,观察指示表大指针,从开始转动到停止的时间应在4~8秒范围内,如不符,可转动油针[14]进行调整,反复进行,直到合适为止.2 试验力的选择:转动手把[13]使所选用的试验力对准红点,但必须注意变换试验力时,手柄[16]必须置于卸荷状态即后极限位置3 安装压头:安装压头时应注意消除压头与主轴[1]端面的间隙.消除方法是: 裝上压头,并用螺丝钉[28]轻轻固定,然后将标准块或试验件放在工作台上,旋转手轮[27]加上初试验力,拉动手柄[15]使主试验力加于压头上,再将螺钉[28]拧紧,即可消除主轴与压头间的间隙.2 试验程序1 将丝杠[26]顶面及被选用的工作台上下端面擦干净,将工作台置于丝杠[26]上.2 将试件支撑面擦干净,放在工作台上,旋转手轮[27]使工作台缓慢上升,并顶起压头,到小指针指着红点,大指针旋转三圈垂直向上为止允许相差±5亇刻度,若超过5亇刻度,则此点应作废,重新试验3 旋转指示器[24]外壳,使C,B之间长刻线与大指针对正顺.逆时针旋转均可.4 拉动加荷手柄[15],施加主试验力,这时指示器的大指针按逆时针方向转动.5 当指示器指针的转动显著地停顿下来后,即可将卸荷手柄[16]推回,卸除主试验力. 注意:主试验力的施加与卸除,均需缓慢进行.6 从指示器上相应的标尺读数: 采用金刚石压头试验时,按表盘外圈的黑体字读取;采用钢球压头试验时,按表盘内圈的红字读取.7 转动手轮使试件下降,再轻轻移动试件后,按上述2-6过程进行新的试验.8 丝杠保护套[30]是为了保护丝杠[26]不受灰尘侵袭而制设的.当硬度计不使用时或试件高度小于100mm时,将其套在丝杠外面. 当试件高度大于100mm时,必须将其拿掉,以免将工作台顶起,造成试验无效.四硬度计的维护1 硬度计长时间不用时,应用防尘罩将机器盖好.2 定期在丝杠与手轮的接触面注入少量缝纫机油.3 硬度计使用前,应将丝杠顶面和工作台上端面擦净.4 如发现硬度计示值误差较大: 1可拿下工作台,捡查其与絲杠接触面是否清洁; 2捡查丝杠保护套是否顶起工作台; 3捡查压头是否损坏.5 若施加主试验力时,指示器指针开始转动很快,然后缓慢转动,说明缓冲器内机油太少了,此时可掀起缓冲器[7]上端的毡垫,缓慢地注入清洁的20#机油. 同时多次拉推手柄[15],[16], 使活塞上下移动多次, 将缓冲器内的空气全部排除, 直到活塞沉到底时有油从上面溢出为止.6 用标准硬度块定期捡查硬度块精确度.1 将工作台及标准硬度块擦干净, 在硬度块工作面[有针眼的一面]进行试验, 决不允许在支承面试验.2 若示值误差较大, 除按夲节第四项捡查外, 应捡查标准硬度块支承面是否有毛刺, 若有毛刺应用油石打光.3 在标准硬度块不同位置试验时, 硬度块应在工作台上拖动, 而不应拿离工作台.。

HR-150A手动洛式硬度计作业指导书

-150A 手动洛式硬度计作业指导书
1.旋转工作台下方的舵轮【图二】，调整工作台高
度至合适的位置，将试样平稳地放在工作台上，如
果使用固定装置检测曲面上的硬度，应使压头轴线
与被测表面垂直。

2.无冲击和振动地施加初试验力（连续平稳地旋转
工作台下方的舵轮【图二】使压头与试样表面接触，
直至表盘中的小指针从黑点位置指向红点位置【图
三】，旋转表盘使大指针指向“C ”所在的“0”刻
线位置【图三】，初试验力保持时间不应超过3S 。

3.施加主试验力（向前拉动主试验力加载手柄）【图
四】，在总实验力下保持4S ±2S 。

4.卸除主试验力（向后推动主试验力加载手柄）【图
四】，保持初实验力经过短时间稳定后进行读数，
读数应估读到小数点后一位。

5.旋转工作台下方的舵轮卸除初试验力【图二】，
使试样与压头分离，取下试样或移动试样更换检测
位置，重复上述操作。

注意：在测量前首先要用标准硬度块对硬度计进行校准，读数时前两次读数应该舍去。

【图一】【图二】【图三】【图四】。

HR-150A型洛氏硬度计使用规范

HR-150A型洛氏硬度计使用规范一、概述HR-150A型洛氏硬度计是一种常用的硬度测试仪器，广泛应用于材料的硬度检测领域。

本使用规范旨在帮助操作人员正确、安全地操作和维护HR-150A型洛氏硬度计，以保证测试结果的准确性和设备的稳定性。

二、操作步骤1. 硬度计准备：- 保持硬度计工作环境整洁，确保周围没有灰尘和杂物。

- 检查硬度计的电源插头和电源线是否正常，确保电源供应稳定。

- 充分清洁硬度计的测量头，确保其表面干净无污染。

2. 校准硬度计：- 打开硬度计电源，待其正常启动后，进行校准操作。

- 使用标准硬度块对硬度计进行校准，确保读数准确可靠。

3. 测试样品准备：- 将待测试的样品放置在水平、平稳的测试台上。

- 清洁样品表面，确保无杂质和污垢。

4. 进行测试：- 将准备好的样品放置在硬度计的测试台上。

- 调整硬度计的测试力、测量时间和取样方式，根据测试需要选择适当的参数。

- 进行测试后，记录测试结果并及时处理样品。

5. 结束操作：- 关闭硬度计电源，拔掉电源插头。

- 清洁硬度计的表面和测试台。

- 将硬度计放置在指定的存放位置，避免受到损坏和污染。

三、安全注意事项1. 操作人员应事先了解和熟悉硬度计的工作原理和使用方法，避免误操作导致事故发生。

2. 严禁在操作过程中将手或其他物体伸入硬度计的运动区域，以免造成人身伤害。

3. 使用硬度计时，应保持警惕并注意周围环境，防止发生意外情况。

4. 硬度计应定期进行维护和保养，确保其正常工作和精度要求。

四、故障排除在使用过程中，如果发现硬度计存在异常，如读数不准确或者功能失效等问题，应立即停止使用，并联系维修人员进行检修。

不得私自拆卸和修理硬度计。

五、总结以上是HR-150A型洛氏硬度计的使用规范，操作人员在使用硬度计时应严格遵守这些规范，确保测试结果的准确性和设备的安全稳定。

如有任何疑问或问题，可以随时联系相关人员进行咨询和指导。

HR-150A型洛氏硬度计操作规程

HR-150A型洛氏硬度计操作规程
一、操作步骤：
1、、检查或加工试件使测点的表面光洁度符合要求。

2根据试件的检测硬度情况选择和安装压头。

安装压头时，应注意消除压头与主轴端面间的间隙。

3、根据试件的检测硬度情况选择档位（50、100、150），安装压板。

4、先用标准硬度块打出五次硬度值求出平均值（第一次数值舍去），调校硬度计。

5、升起试件与压头接触，再慢转约三圈，使表盘内短指针指到内圈的红点，长指针指
到外圈的C或B位置左右五分刻度以内，，转动刻度盘使长指针正对C或B刻度位置。

拉动加力扳手，压头对试点施压，当长指针停止转动时（约需要4-8秒），将复位扳手扳回原位，读取相应的HRC或HRB标尺硬度值。

6、在试件表面均匀布置三个测点，测点间距以及测点距边的距离应大于5mm,取三个
测点硬度的平均值为检测结果。

7、
二、注意事项：
1、试验过程中，硬度计应避免受到冲击和震动。

2、垫块和试样要轻取轻放，避免冲击压头。

3、移动硬度计和换硬度计压头后要重新调校
4、变换试验力时，卸荷手柄必须置于卸荷状态（即后极限位置）。

三、维护与保养：
1、硬度计应当在温度25℃士10℃，清洁无振动的环境中使用。

2、定期在丝杠与手轮的接触面注入少量机油。

HR-150A洛氏硬度计操作规程

HR-150A洛氏硬度计操作规程
1、试验前的准备工作
（1）调整主试验力的加荷速度；（2）试验力的选择；（3）小心安装压头
2、HR-150A洛氏硬度计试验程序
（1）将丝杠顶面及工作台上下端面擦净，将工作台置于丝杠台上；
（2）将试件支撑面擦净置于工作台上，旋转手轮使工作台缓慢上升并顶起压头，至小指针指向红点，大指针旋转3圈垂直向上为止；
（3）旋转指示器外壳，使C,B之间长刻线与大指针对正；
（4）拉动加荷手柄，施加主试验力，指示器的大指针按逆时针方向转动；
（5）当知识针转动停止下来后，即可将卸荷手柄推回，卸除主试验力；
（6）从指示器上相应的标尺读数；
（7）转动手轮使试件下降,再移动试件.按以上(2)-(6)步骤进行新的试验；
（8）试验结束后用防尘罩将机器盖好
3、HR-150A 洛氏硬度计注意事项:
（1）定期在丝杠与手轮的接触面注入少量机油；
（2）硬度计使用前,应将丝杠顶面和工作台上端面擦净；
（3）定期用标准硬块检查硬度计精度，决不允许在支撑面试验；
（4）当标准硬块支承面有毛刺时应用油石打光,在其不同位置试验时,硬块应在工作台上拖动,不应拿离工作台。
