论述可视化三维模型的建模实例
测绘技术中的三维建模与可视化技术详解
测绘技术中的三维建模与可视化技术详解在当今科技发展飞速的时代，测绘技术也得到了长足的进步与发展。
三维建模与可视化技术作为测绘技术中的重要组成部分，在各个领域中发挥着重要的作用。
本文将对三维建模与可视化技术进行详细的介绍与探讨。
一、三维建模技术的概述三维建模技术是将三维空间的物体表达出来，使得其可以以数字化形式被处理与呈现。
这一技术主要通过测量与计算的手段，实现对真实世界中物体的精确建模。
三维建模技术广泛应用于土地资源管理、城市规划设计、建筑工程等领域，为专业人士提供了更加直观、准确的空间信息。
二、三维建模技术的应用1.土地资源管理在土地资源管理中，三维建模技术可以精确地表达地形地貌，帮助规划者更加科学地设置用地分区，并提供土地利用方案。
例如，通过三维模型，可以模拟不同建筑高度对周边环境的影响，为城市规划者提供决策依据。
2.城市规划设计三维建模技术为城市规划设计提供了新的思路和工具。
通过激光测量、卫星遥感和无人机影像，可以获取大范围的地理信息数据，通过对这些数据进行建模处理，可以实现城市的精确表达与模拟。
这不仅可以为城市规划师提供直观的空间信息，还可以进行可行性分析和模拟实验，提高城市规划决策的科学性和准确性。
3.建筑工程在建筑工程中，三维建模技术可以帮助建筑师更好地理解设计方案。
通过三维建模技术，建筑师可以将设计方案以可视化的方式展示给业主或相关方，使其更好地理解并提出意见。
此外，三维建模技术还可以进行结构分析，实现对建筑物在不同载荷下的性能评估，为建筑工程提供科学依据。
三、可视化技术的概述可视化技术是指利用计算机图形学、图像处理等方法，将数据以可视化的形式呈现出来，使人们可以直观、清晰地理解数据。
可视化技术主要通过图形、动画、虚拟现实等手段，提供更直观的信息展示与交互方式。
四、可视化技术在测绘中的应用1.地理信息可视化地理信息可视化是将地理信息以图形的方式展示出来，使人们可以更好地理解和分析地理数据。
基于VR技术的三维建模与可视化应用研究
基于VR技术的三维建模与可视化应用研究随着虚拟现实技术的不断发展，人们对于三维建模与可视化的研究也日益深入。
基于VR技术的三维建模与可视化应用研究，成为了当前的一个热门话题。
本文将就这一主题，进行详尽的探讨。
一、VR技术的发展虚拟现实技术最早的想法可以追溯到20世纪60年代。
之后，随着计算机技术的不断发展，虚拟现实技术也逐渐得到了广泛的应用。
三维建模与可视化应用，便是其中的一个重要方向。
二、基于VR技术的三维建模1.三维建模的概念和技术三维建模，指的是将三维空间中的物体，使用计算机进行具体的建模过程，生成真实的三维物体图像。
三维建模技术可以分为多种，主要包括手工建模、扫描建模、光学测量建模、点云出图等。
2.基于VR技术的三维建模应用VR技术可以通过虚拟现实设备与三维建模进行结合，实现真实场景下的三维建模。
一些虚拟现实游戏、模拟训练等，都需要通过三维建模技术来完成。
同时，基于VR技术的三维建模应用还包括企业展示、城市规划等领域。
在城市规划中，VR技术的应用可以更加直观、高效地进行规划方案的设计和呈现。
三、基于VR技术的三维可视化1.三维可视化的概念和技术三维可视化，指的是通过三维图像来显示目标物体或场景，并能够将其旋转、缩放、平移等操作进行展示。
三维可视化技术可以分为多种，主要包括计算机图像可视化、视觉虚拟现实技术等。
2.基于VR技术的三维可视化应用虚拟现实技术可以将三维可视化进行升级，实现更加直观、真实的三维场景可视化。
在广告、教育、医疗等领域，三维可视化技术的应用也越来越广泛。
比如，在医疗方面，VR技术可以将人体各个器官制作成三维模型，供医生进行疾病诊断和治疗。
这样，医生不需要进行复杂的解剖操作，就能够更加准确地了解人体结构。
总之，基于VR技术的三维建模与可视化应用研究，是当前计算机科学领域的一个重要研究方向。
未来，我们还将看到更多新的技术被应用到这一方向中。
虚拟现实技术的不断飞速发展，必将带来更加高效、智能的三维建模与可视化应用。
Python实用案例教程 第13章 三维可视化实例
TVTK绘制圆柱体
运行效果： 运行程序，显示的圆柱体如图13.3所示，同样也可以用print语句查看数据源对象的各项属性。
第13章 进入立体世界：三维可视化实例
——TVTK绘图进阶
目 录
01
流水线浏览器: 改变圆柱外观
1. 显示流水线浏览器 2. 流水线浏览器构成 3. 修改三维体的外观
1. 显示流水线浏览器
'''用扩展的 TVTK 库绘制圆柱体''' from tvtk.api import tvtk from mon import configure_input # 用于配置图形数据映射器的输入 # 第 1 步:创建一个圆柱数据源,同时设置其高度、底面半径和分辨率（已封装为 trait # 属性） mysrc = tvtk.CylinderSource(height = 1.0, radius = 0.309, resolution = 60) print(mysrc) # 第 2 步:用 PolyDataMapper（数据映射器） 将源数据转换为图形数据 mymap = tvtk.PolyDataMapper() configure_input(mymap, mysrc) # 配置映射器的输入 # 第 3 步:创建一个 Actor（模型实体） myact = tvtk.Actor(mapper = mymap) # 创建的同时就将图形数据传给实体 # 第 4 步:创建一个场景（渲染器）,将 Actor 添加到场景中 myren = tvtk.Renderer(background = (0.6, 0.8, 1.0)) myren.add_actor(myact) # 第 5 步:创建一个图形窗口,将场景添加到窗口 mywin = tvtk.RenderWindow(size = (500, 300)) # 创建的同时就设置窗口尺寸 mywin.add_renderer(myren) # 第 6 步:给窗口增加交互功能 myint = tvtk.RenderWindowInteractor(render_window = mywin) # 第 7 步:初始化并启动窗口,同时打开交互 myint.initialize() myint.start()
3d可视化建模方案
3d可视化建模方案三维可视化建模方案一、引言在建筑设计和工程领域，三维可视化建模是一种非常重要的工具和技术。
它可以帮助设计师和工程师以更真实的方式展示他们的设计理念和建筑规划。
本文就三维可视化建模的基本原理、应用领域以及相关技术进行探讨。
二、三维可视化建模的原理三维可视化建模是利用计算机技术将建筑或物体的三维结构转化为可视化的图像或动画。
其基本原理包括以下几个方面：1. 数据采集：通过激光扫描、测量仪器等设备采集建筑物或物体的三维空间数据，包括几何形状、尺寸和材质等信息。
2. 数据处理：将采集到的数据进行处理和整合，去除噪声和冗余信息，生成一组高质量的三维点云数据。
3. 建模算法：利用三维点云数据，运用各种建模算法，包括网格模型、体素模型、曲面模型等，生成建筑物或物体的三维模型。
4. 材质和光照：在三维模型中添加合适的材质和光照效果，使得模型更加真实、逼真。
5. 渲染和呈现：通过渲染技术，将三维模型转化为二维图像或动画，实现可视化展示。
三、三维可视化建模的应用领域三维可视化建模在建筑设计和工程领域有着广泛的应用，以下是其中几个典型的应用领域：1. 建筑设计：三维可视化建模可以帮助建筑师更好地展示设计理念和空间布局。
通过生成真实的三维模型，设计师可以更直观地了解建筑效果，并及时进行修改和优化。
2. 城市规划：在城市规划过程中，三维可视化建模可以帮助规划师模拟城市的建筑环境、道路网络和绿化景观等。
这样可以更好地评估规划方案的可行性和效果。
3. 工程施工：三维可视化建模可以帮助施工团队更好地理解设计意图和施工过程。
通过动画演示，施工人员可以预先了解施工步骤和安全注意事项，减少施工风险。
4. 建筑营销：三维可视化建模可以帮助房地产开发商更好地向客户展示产品。
通过生成精美的三维模型和虚拟漫游，客户可以在未竣工的项目中获得沉浸式的体验。
四、三维可视化建模的相关技术三维可视化建模的实现离不开一系列相关的技术支持，以下是其中几个常用的技术：1. CAD软件：计算机辅助设计软件是三维可视化建模的基础工具。
空间信息可视化与三维建模
三维建模动态地图技术及常用三维建模软件介绍一、三维建模动态地图技术“可视化”一词来源于1986年美国自然科学基金会所召开的一个会议上，会议中对“可视化”一词的定义是：“可视化是一种计算方法，它将符号转化成几何图形，便于研究人员观察其模拟和计算,,，可视化包括了图像理解与图像综合这就是说，可视化是一个工具，用来解译输入到计算机中的图像数据和从复杂的多维数据中生成图像，它主要研究人和计算机怎样协调一致地感受、使用和传输视觉信息。
”随着可视化技术的不断发展，它越来越多的被应用于与地球科学相关的领域内，特别是在地图学方面的应用，成为越来越引人关注的问题。
地图可视化就是将地理数据转换成可视的图形，它可以是常规的2维地图或地理数据库的用户界面，也可以是关于环境的动态的或是3维的模型。
对地图学来说，可视化技术已远远超出了传统的符号化及视觉变量表示法的水平，进入了在动态、时空变换、多维可交互的地图条件下探索视觉效果和提高视觉工具功能的阶段,它的重点是要将那些通常难于设想和接近的环境与事物，以动态直观的方式表现出来，本文将重点介绍空间信息可视化在动态地图方面的应用。
传统上，纸一直是地图信息的主要载体。
传统纸质地图集数据存储与数据显示于一身，限制了对许多事物和现象的直观表示。
现代电子地图可视化建立在现代数字技术基础上，实现了数据存储与数据表示的分离，在计算机技术支持下，显示出其独特的优越性。
与传统地图相比，对地理现象可视化表达在内容和形式上都有扩展。
过去纸质地图只能展现地理现象的状态性信息，而电子地图还可以跟踪描述过程性信息，即动态特征。
那么与传统地图相比，现代动态地图有哪些特点呢？下面我们就来看看。
第一，动态地图具有直观性。
电子地图可视化的最重要表现就是其具有直观、形象的特征。
它是通过生动、直观、形象的图形、图像、影像、声音等，把各种信息展示给读者。
第二，动态地图具有交互探究性。
在宏大的数据中，交互探究有利于视觉思维。

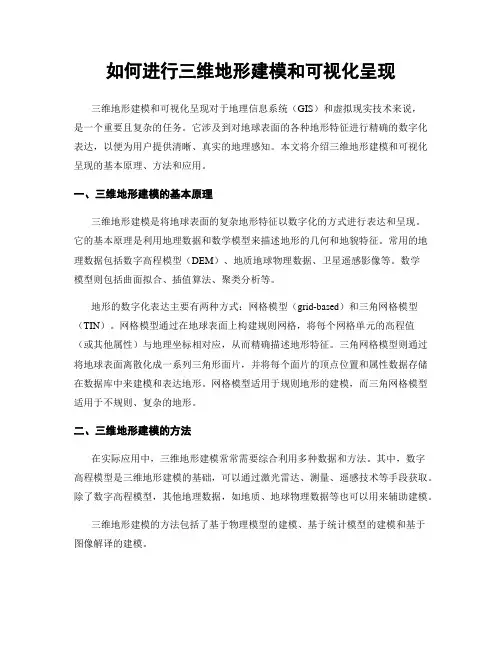

如何进行三维地形建模和可视化呈现
如何进行三维地形建模和可视化呈现三维地形建模和可视化呈现对于地理信息系统（GIS）和虚拟现实技术来说，是一个重要且复杂的任务。
它涉及到对地球表面的各种地形特征进行精确的数字化表达，以便为用户提供清晰、真实的地理感知。
本文将介绍三维地形建模和可视化呈现的基本原理、方法和应用。
一、三维地形建模的基本原理三维地形建模是将地球表面的复杂地形特征以数字化的方式进行表达和呈现。
它的基本原理是利用地理数据和数学模型来描述地形的几何和地貌特征。
常用的地理数据包括数字高程模型（DEM）、地质地球物理数据、卫星遥感影像等。
数学模型则包括曲面拟合、插值算法、聚类分析等。
地形的数字化表达主要有两种方式：网格模型（grid-based）和三角网格模型（TIN）。
网格模型通过在地球表面上构建规则网格，将每个网格单元的高程值（或其他属性）与地理坐标相对应，从而精确描述地形特征。
三角网格模型则通过将地球表面离散化成一系列三角形面片，并将每个面片的顶点位置和属性数据存储在数据库中来建模和表达地形。
网格模型适用于规则地形的建模，而三角网格模型适用于不规则、复杂的地形。
二、三维地形建模的方法在实际应用中，三维地形建模常常需要综合利用多种数据和方法。
其中，数字高程模型是三维地形建模的基础，可以通过激光雷达、测量、遥感技术等手段获取。
除了数字高程模型，其他地理数据，如地质、地球物理数据等也可以用来辅助建模。
三维地形建模的方法包括了基于物理模型的建模、基于统计模型的建模和基于图像解译的建模。
1. 基于物理模型的建模：这种建模方法是使用物理原理来模拟地形的生成和演化过程。
常用的物理模型有水流模型、风蚀模型、地震模型等。
这种方法可以模拟地形的各种地貌过程，如河流侵蚀、土壤侵蚀、露天矿井开采等。
2. 基于统计模型的建模：这种建模方法通过分析地理数据之间的统计关系，来推断地形变量之间的关系。
常用的统计模型包括回归模型、插值模型、聚类模型等。
这种方法适用于没有明确的物理过程可供模拟的情况，可以根据数据的统计特征来推测地形的形态和分布。
三维动画设计与制作：三维建模——古代楼阁
专业的3D建模和渲染软件，广泛应用于建筑、游戏 和电影行业。
三维建模基本流程
几何体创建
使用三维建模软件创建三维几 何体，构建物体的基本形态。
材质贴图
为三维模型添加材质和贴图， 模拟物体的表面属性和纹理。
概念设计
根据项目需求和创意，设计出 三维模型的概念草图。
细节制作
对几何体进行编辑和修改，添 加细节和纹理，使其更符合实 际物体。
三维建模面临的挑战与解决方案
细节表现
在表现古代楼阁等复杂结构时，需要高精度建模和贴图， 对计算机硬件和软件性能要求较高。解决方案是采用优化 算法和硬件升级。
文化内涵
古代楼阁具有丰富的文化内涵和历史背景，需要深入研究 和理解才能准确表现。解决方案是加强文化素养和历史知 识的学习。
版权保护
在三维建模过程中，需要注意版权问题，避免侵犯他人知 识产权。解决方案是加强法律法规的学习和遵守。
05
三维建模的未来发展与挑战
三维建模技术的发展趋势
实时渲染技术
随着计算机硬件性能的提升，实时渲染技术将更 加成熟，能够实现更加逼真的画面效果。
智能化建模
借助人工智能和机器学习技术，未来三维建模将 更加智能化，减少人工干预，提高建模效率。
云端协作
通过云端技术，多人可以同时进行三维模型的创 建和编辑，提高团队协作效率。
3D模型
通过3D建模创建的三维几 何数据，可以用于动画、 游戏、电影等视觉媒体制 作。
3D模型文件格式
用于存储和交换3D模型的 文件格式，如OBJ、FBX 、3DS等。
三维建模软件介绍
Autodesk Maya
专业的3D动画软件，广泛应用于电影、游戏和广告 行业。
三维地形模型的创建和可视化技巧
三维地形模型的创建和可视化技巧地形模型是模拟地球表面地理特征的三维数字模型。
它在许多领域有着广泛应用，包括地理信息系统、城市规划、游戏开发和自然资源管理等。
本文将介绍三维地形模型的创建和可视化技巧，帮助读者更好地理解和运用这一技术。
一、数据获取和处理创建一个真实而准确的三维地形模型，需要从各种数据源中获取和处理数据。
常用的数据源包括卫星影像、激光雷达扫描数据和数字高程模型（DEM）。
卫星影像提供了地表特征的视觉信息，激光雷达扫描数据则可提供高精度的地形高程信息，而DEM则包含了地表高程的数字化数据。
在获取到数据后，还需要进行处理和合并。
例如，可以利用图像处理算法将卫星影像中的地表特征提取出来，并与DEM数据结合，生成具有高分辨率的地形模型。
此外，还可以使用拓扑学算法对多个地形数据进行拼接和融合，以获得更全面和连续的地形模型。
二、地形模型的建模方法在创建三维地形模型时，有多种建模方法可供选择。
其中最常用的方法是基于栅格和基于三角网格。
基于栅格的方法将地形划分为规则的网格单元，并为每个单元分配高程值。
这种方法简单易行，适用于较大范围的地形模型。
然而，由于栅格单元的固定形状和大小，无法完全准确地表示地形的细节。
基于三角网格的方法则更适合表示复杂的地形特征。
它将地形表面划分为无数个小三角形，并为每个三角形分配高程值。
通过增加三角形数量，可以提高地形模型的精度和细节。
这种方法常用于游戏开发和虚拟现实应用中，以实现更真实的地形效果。
三、地形模型的纹理映射为了进一步增强地形模型的真实感，可以为地形施加纹理映射。
纹理映射是将二维图像（如地表照片或地形纹理图）应用到三维地形上的技术。
通过合理选择和处理纹理图像，可以使地形模型更加逼真，并增强用户的沉浸感。
在进行纹理映射时，需要注意分辨率和贴图技巧。
较高分辨率的纹理图像可以提供更多的细节和真实感，但也增加了数据量和渲染复杂度。
此外，还可以使用特殊的纹理映射技巧，如法线贴图、置换贴图和遮挡贴图等，以进一步增强地形模型的细节和表现力。
ansys建模实例
Ansys建模实例引言Ansys是一种广泛使用的有限元分析软件，可以用来模拟和解决各种工程问题。
本文将介绍一些Ansys的建模实例，包括常见的建模技术和步骤。
通过这些实例，读者可以了解Ansys的基本操作和建模技巧。
实例一：三维实体建模在Ansys中进行三维实体建模是常见的任务之一。
以下是一个简单的三维实体建模实例：1.打开Ansys软件并创建一个新的项目。
2.在几何建模模块中，选择“Create”来创建几何模型。
3.选择适当的几何元素，如圆柱体、球体或立方体，并指定其尺寸和位置。
4.调整模型的属性，如材料属性和边界条件。
5.运行静态或动态分析以获得解决方案。
6.分析结果可以通过数据可视化工具来展示和分析。
这个实例展示了Ansys建模的基本步骤。
读者可以根据自己的需求和具体问题进行相应的调整和修改。
实例二：二维平面建模在某些情况下，我们只需要进行二维平面建模，比如平面结构的分析。
以下是一个二维平面建模的实例：1.打开Ansys软件并创建一个新的项目。
2.在几何建模模块中，选择“Create”来创建几何模型。
3.选择适当的几何元素，如直线、圆弧或多边形，并指定其尺寸和位置。
4.调整模型的属性，如材料属性和边界条件。
5.运行静态或动态分析以获得解决方案。
6.分析结果可以通过数据可视化工具来展示和分析。
这个实例展示了在Ansys中进行二维平面建模的基本步骤。
在实际应用中，读者可以根据具体情况选择适当的元素和属性。
实例三：流体建模Ansys还可以用于流体建模和分析。
以下是一个流体建模实例：1.打开Ansys软件并创建一个新的项目。
2.在几何建模模块中，选择“Create”来创建几何模型。
3.选择适当的几何元素，如管道、储罐或泵，并指定其尺寸和位置。
4.定义流体属性，如流体类型、流速和压力等。
5.调整模型的边界条件，如流入口和流出口的速度或压力。
6.运行流体分析以获得流体的流动情况和压力分布。
7.可以通过动画或图形展示来可视化流体的流动情况。
3D建模技术在建筑设计中的应用案例分析
3D建模技术在建筑设计中的应用案例分析简介：随着科技的发展和建筑设计的需要，3D建模技术在建筑设计中发挥着重要的作用。
本文将通过分析几个案例，探讨3D建模技术在建筑设计中的实际应用。
案例一：虚拟现实建模技术在可持续建筑设计中的应用随着人们对环境保护意识的提高，可持续建筑设计变得越来越重要。
虚拟现实建模技术能够帮助设计师更好地理解和评估可持续建筑的性能。
通过建立真实尺寸和比例的3D模型，设计师可以在虚拟环境中模拟不同的可持续建筑设计方案，包括能源利用、气候适应性和材料选择等。
通过与设计师和环境专家的合作，可以对设计方案进行动态分析和优化，以实现更高的能源效率和环境可持续性。
这项技术的应用使得设计师能够提前预测并解决潜在的问题，减少建筑材料和能源的浪费，从而更好地满足可持续建筑的要求。
案例二：3D打印技术在建筑设计中的应用3D打印技术作为一种快速、精确的制造方法，已经在建筑设计领域得到广泛应用。
通过将3D建模技术与3D打印技术相结合，设计师能够创建复杂的建筑结构和装饰物品。
例如，在建筑外墙的设计中，设计师可以使用3D建模技术创建具有独特形状和结构的设计方案，然后使用3D打印技术将其快速制作成实体。
这种技术的应用不仅大大减少了传统建筑构造的时间和成本，还提供了更大的设计自由度和创造性。
此外，通过使用可再生材料和可降解材料，3D打印技术还有助于减少建筑建造过程中的环境影响。
案例三：虚拟现实建模技术在建筑规划中的应用建筑规划是一个复杂的过程，需要考虑到空间布局、景观设计、交通流线等多个因素。
虚拟现实建模技术能够帮助设计师更好地理解和演示建筑规划方案。
通过创建真实比例的3D模型，设计师可以将用户带入虚拟环境中，让他们亲身体验和参与规划方案。
例如，设计师可以使用虚拟现实技术让用户在虚拟空间中漫游，观看建筑外观、室内布局和周围环境的效果。
这种技术的应用能够提前发现设计中的问题并进行调整，增强参与者的互动性，从而实现更好的建筑规划结果。
公路隧道三维建模与可视化实现
随着公路向山区的延伸，隧道修建越来越多。
公路隧道的设计不仅要充分考虑复杂地形的影响，而且涉及道路、隧洞、交通、照明、绿化等多个专业，是一项复杂的系统工程。
传统的二维设计采用三视图的方法来反映整体工程的三个侧面，不能明确体现出工程各部分在空间上的逻辑关系，往往不能表达设计者的最终意图。
而公路隧道的三维效果设计可以清楚地反映出工程各部位的高程信息，能使用户和决策者对建成后的工程形象有直观、全面的感受，对公路隧道方案的选择有重要意义。
三维建模是公路隧道三维效果设计的基础和关键。
近年来，三维GIS的迅速发展为复杂工程的三维建模与可视化创造了条件，但由于公路隧道的组成和所处地形都比较复杂，对于各部分实体或实物的三维建模不能采用统一的方法。
作者将整个公路隧道三维对象模型抽象为地形模型、隧道构造物模型和公路附属设施模型三部分，并针对各部分包含的内容详细阐述了其三维建模的方法，在此基础上采用可视化技术制作了公路隧道三维效果和视景漫游动画，达到了对公路隧道进行三维造型的目的。
1 总体建模思路与三维可视化原理地理信息系统（GIS）是计算机科学、地理学、测量学、地图学等多门学科综合的技术。
在GIS中，模型是在几何元素基础上加上属性编码和属性表构成的，基于图形对象与其属性特征的内部关联，获取图形对象的同时也就获得了其空间坐标、拓扑关系及其相关属性信息。
并且GIS 能够存储及处理分布于地理空间不同位置对象之间的空间拓扑关系，可以对各组成部分分别建模，然后变换到统一的地理空间坐标系中。
各子模型在具有同一地形背景的虚拟工程环境中实现协调，从而在宏观层次上构成一个有序的系统。
可视化（Visualization）是将抽象数据表示转换成图形或图像图元表示的过程。
图元一般为点（Point）、线（Line）、面（Surface）、体（Solid）等，由这些图元构成可视化模型，然后对其进行绘制和显示。
现在流行的GIS软件大都具有强大2005年 工 程 图 学 学 报2005第4期 JOURNAL OF ENGINEERING GRAPHICS No.4公路隧道三维建模与可视化实现钟登华， 刘奎建， 吴康新(天津大学建工学院，天津 300072)摘要：采用三维可视化技术，实现了公路隧道的三维建模与可视化表达。
机械产品号编码设计的可视化与三维建模
机械产品号编码设计的可视化与三维建模机械产品号编码是指为了实现机械产品的管理、追溯和识别等需求而设定的一套编码系统。
它在机械制造行业中具有重要的应用价值，可以提高产品管理的效率和准确性。
随着信息技术的发展和三维建模软件的成熟，将机械产品号编码设计与可视化和三维建模相结合，不仅可以简化编码设计过程，还可以提供直观的展示效果，为企业管理决策提供有力支持。
一、机械产品号编码设计的必要性机械制造领域的产品种类繁多，规格尺寸不同，各个部件的组合和关系错综复杂。
为了实现对产品的管理和溯源，需要设计一套独特且易于理解的编码体系。
这样的编码系统可以使得企业在产品信息查询、生产过程控制和售后服务等方面更加高效。
二、机械产品号编码设计的基本原则1. 简洁易懂：编码系统的设计应考虑到使用者的操作便利性，尽量简化编码的复杂性，使得编码能够直观地展现机械产品的特征和属性。
2. 规范一致：为了方便信息的管理和检索，编码系统应该具有一致性，即相同类型的产品应有相似的编码结构，不同类型的产品应有明显的差异。
3. 扩展性强：编码系统需要具备一定的扩展性，以适应企业业务规模的增长和产品种类的增加，提供良好的业务支持。
三、机械产品号编码设计的可视化工具在机械产品号编码的设计过程中，可视化工具可以起到很大的辅助作用。
通过可视化工具，可以直观地展现编码系统的层次结构和逻辑关系，便于设计人员和使用者的理解和操作。
1. 二维表格：可以使用Excel等电子表格软件绘制编码系统的层次结构图。
通过设置不同的列和行，可以清楚地展示编码的层级关系和编码的具体内容。
2. 流程图：利用绘图软件绘制流程图，对编码系统的设计思路和步骤进行图形化展示。
可以清晰地显示编码的设计流程和设计要点。
3. 状态图：通过绘制状态图，可以展示编码系统在不同情况下的状态和对应的行为。
这有助于设计人员和使用者理解编码系统的运行机制和操作规范。
四、机械产品号编码的三维建模三维建模技术是现代工程设计的重要组成部分，可以将机械产品的外观、结构和功能等信息以直观的形式展现出来。
重大社2024《三维建模可视化表现》教学课件项目三 SketchUP模型创建
任务2 SketchUp高级建模 任务1 SketchUp建模基础
任务一 SketchUp 建模基础 （1） SketchUp建模基础
在制作模型前，首先要明白建模的重要性、建模的思路以及建模的常用方法等，只有掌握了这些最基本的知识，才能 在创建模型时得心应手。
打开SketchUp图标，根据项目要求选择模板，通常情况下选择“建筑设计一毫米”为单位。（图3-51）
图3-63 圆弧工具1
图3-64 圆弧工具2
（3）SketchUp 材质灯光
SketchUp 材质灯光是在模型完成之后对模型进行效果图的制作，效果制作前需要对材质灯光进行进一步调试，将材 质赋予模型之上，把材质纹理和质感调出来，最后通过 SketchUp—VRay 渲染成一张完整的效果图。（图3-65、图 366）
三维建模可视化表现
Animation Model Design and Production
环境艺术设计
建筑动画技术
目录
模块一 三维建模可视化基础理论（职业岗位理论）
项目一 三维建模可视化表现理论及软件 项目二 三维建模可视化表现理论及软件
模块二 三维数字建模师（职业岗位资格证书 ） 项目一 3dsMax软件基础 项目二 建筑物效果图制作 项目三 后期图像处理
SketchUp 曲面建模与 SketchUp 常规建模不一样，SketchUp 常规建模可以根据面进行推拉完成，而 SketchUp 曲 面建模不能使用常规的推拉工具进行推拉。曲面建模可以根据放样进行创建，首先绘制一条完整的路径，再绘制一个样式 的封闭面（图3-67）。生成曲面步骤：首先选中路径，再点击放样，再次点击封面的面，这样一个曲面路径就创建完成（ 图3-68）。
图3-67 曲线放样路径及图形
三维地学建模与可视化-三维模型的建立
地面三维景观模型的建立
• 在构建数字城市的过程中,城市三维景观建模是一 个重要的组成部分，城市三维景观的建立,将以全 新的方式表达和处理地理空间信息，在城市规划、 房地产开发、交通管理、旅游等领域起着重要的 作用。城市地面景观模型包括地形与地物模型， 可细分为地表、建筑物、道路、园林绿化等模型。
地面三维景观模型的建立
基于Skline的地面三维景观模型建立
4）地物建模- Skyline自带的三维模型库 其他的地物，也可以使用Skyline自带的三维模型库 中的模型。在TerraExplorer的安装目录下有一个 Data-Library，里面有Skyline自带的三维模型，比 如汽车模型和垃圾桶模型；在菜单栏TOOLS目录下， 里面的urban design可以创建城市道路，在创建道 路的同时可以选择道路两边的树木和路灯模型，通 过复制可以得到树木和路灯模型；也可在几何建模 基础上，通过对其赋予不同的纹理贴图来得到不同 的模型
体模型
体模型侧重于三维空间的体元分割，可 完成实体的内部属性描述和实体的真三维表 达，便于进行空间操作和空间分析，其缺点 数据为存储量过大，占用过多计算机存储空 间。
混合模型
混合数据模型综合了面模型和体模型的 优点，以及综合规则体元与非规则体元 的优点。但因模型更复杂，实现起来难 度更大，尤其在当前3D GIS的三维建 模理论和技术还不成熟的情况下。
面模型
• 基于面表示的模型是用3D空间实体 的表面来表示的，如地形表面、地 质层面、构筑物(建筑物)及地下工 程的轮廓与空间框架。所模拟的表 面可能是封闭的，也可能是非封闭 的。
面模型
• 不规则三角网TIN • 格网模型Grid • 边界表示B-Rep：通过面、环、边、点来定义形体的位置 和形状,详细记录了构成形体的所有几何元素的几何信息 及其相互连接关系，有利于以面、边、点为基础的各种几 何运算和操作 • 线框模型WireFrame：把目标空间轮廓上两两相邻的采样 点或特征点用直线连接起来，形成一系列多边形，然后把 这些多边形面拼接起来形成一个多边形网格来模拟三维物 体的表面 • 序列断面模型Serial Sections：通过平面图或剖面图来描 述矿床，记录地质信息
基于倾斜摄影测量与BIM技术的室内外一体化三维场景建模及可视化
三、案例分析与实践
1、项目背景与需求
1、项目背景与需求
本次演示以某城市规划项目为例，该项目旨在建立城市核心区的三维场景模 型，包括建筑物、道路、绿化等要素。通过倾斜摄影测量与BIM技术的结合，实 现模型的精细化构建与可视化展示，为城市规划与管理提供决策支持。
2、效果与不足之处
2、效果与不足之处
2、数据处理与编辑
2、数据处理与编辑
获取数据后，需要对其进行处理和编辑。这个阶段主要包括数据预处理、地 形建模、建筑建模等步骤。数据预处理包括对图像的校正、去噪和纹理映射等操 作，以提升数据质量。地形建模主要根据倾斜摄影测量数据建立地形三维模型， 而建筑建模则需要对建筑物的几何形状、纹理信息等进行建模。
内容摘要
一、倾斜摄影测量与BIM技术结合的室内外一体化三维场景建模
1、获取倾斜摄影测量数据
1、获取倾斜摄影测量数据
倾斜摄影测量技术是近年来发展迅速的一种立体测绘技术，能够从不同的角 度获取地物的纹理信息和高精度几何形状。在室内外一体化三维场景建模中，我 们首先需要获取高质量的倾斜摄影测量数据。
四、总结与展望
然而，目前这两种技术仍存在一些不足之处，例如数据获取与处理难度较大， BIM技术在复杂建筑物建模方面的限制等。因此，未来需要进一步研究和优化倾 斜摄影测量与BIM技术的方法和算法，提高其应用范围和实用性。可以探索将其 他先进技术如、机器学习等与倾斜摄影测量和BIM技术相结合，以实现更加智能 化、自动化的三维场景建模与可视化。总之，倾斜摄影测量与BIM技术的结合在 室内外一体化三维场景建模及可视化方面具有广阔的应用前景和发展潜力。
四、总结与展望
四、总结与展望
本次演示通过分析倾斜摄影测量与BIM技术在室内外一体化三维场景建模及可 视化中的应用，强调了这两种技术的重要性和价值。实践证明，将倾斜摄影测量 与BIM技术相结合能够提高数据获取和处理效率，降低项目成本，并为城市规划、 建筑设计等领域提供了更加精细化、全面化的数据支持。
智慧城市的三维建模及数据可视化技术
智慧城市的三维建模及数据可视化技术智慧城市是指基于物联网、云计算、大数据、人工智能等新一代信息技术的城市。
在智慧城市建设过程中，三维建模及数据可视化技术是不可或缺的一环。
一、三维建模技术三维建模技术是指将城市的地理信息、道路、建筑物等要素用计算机模拟出来，形成具有立体感的数字市容数字模型。
三维建模技术可以提供真实感的空间感知，可以通过模拟和实时展示方式提高城市规划、管理的效率以及城市建设的透明度。
三维建模技术还可以为城市建设提供高质量的虚拟漫游、虚拟展示、虚拟预览等功能。
目前三维建模技术已被广泛应用于城市规划、城市建设、城市管理、公安等领域。
三维建模技术可以为规划人员提供真实的城市模型，从而更好的规划城市；城市建设者可以应用三维建模技术进行设计和施工，提高施工效率；城市管理者可以利用三维建模技术提高城市管理工作的效率；公安机关可以应用三维建模技术进行模拟演练和智能监控。
二、数据可视化技术数据可视化技术是将城市数据用图形方式展示出来，从而使数据更具有直观性和可理解性。
数据可视化技术可以帮助城市管理者快速分析和处理城市数据。
在智慧城市建设中，数据可视化技术是智慧城市的核心技术之一。
数据可视化技术可以将城市数据用数字图像、流程图、量表图、条形图、柱状图、饼状图、地图、热力图等方式展示出来。
这些图形可以帮助城市管理者更好地分析城市各项指标，从而及时发现问题并采取有效的治理措施。
三、三维建模技术与数据可视化技术的结合三维建模技术和数据可视化技术在智慧城市建设中具有重要的意义。
三维建模技术可以构建一个真实、立体、高度逼真的城市模型，而数据可视化技术则可以在城市模型中展示城市数据，从而使数据更具有可读性和可理解性。
当三维建模技术和数据可视化技术相结合时，可以构建一个高度逼真的虚拟智慧城市。
在这个虚拟智慧城市中，城市管理者可以实时监测城市各项指标，如交通、环保、安全等，从而能够及时发现问题并采取有效措施。
四、三维建模技术与数据可视化技术的应用三维建模技术与数据可视化技术已经被广泛应用于智慧城市建设中。
三维可视化建模步骤
三维可视化建模步骤三维可视化建模是将实际的物体或场景以三维图形的形式呈现出来的过程。
它广泛应用于建筑设计、游戏开发、影视制作等领域。
下面是三维可视化建模的步骤，帮助你了解这一过程。
第一步：收集资料和准备工作在开始建模之前，你需要收集有关物体或场景的资料和参考图像。
这些资料可以是实际的照片、图纸、设计草图等。
准备工作还包括确定建模的目标和需求，例如模型的精细程度、材质和纹理等。
第二步：建立基础几何体在三维建模软件中，你可以通过创建基本的几何体（如立方体、球体、圆柱体等）来构建物体的整体形状。
这些基础几何体可以被修改和组合，以创建更复杂的形状。
第三步：细化模型形状细化模型的形状是建模的关键步骤。
你可以使用软件提供的各种工具，如移动、拉伸、旋转、缩放等，来逐步调整模型的细节。
这需要技巧和经验，以确保模型的比例、比例和流畅度。
第四步：添加细节和纹理为了使模型更加真实和有趣，你可以通过添加细节和纹理来增强其外观。
这包括模型的细节雕刻、纹理映射、贴图等。
使用软件提供的纹理编辑工具，你可以为模型添加颜色、纹理、光泽等效果，使其看起来更加逼真。
第五步：设置摄像机和灯光摄像机和灯光的设置对于展示和渲染模型非常重要。
你可以选择适当的摄像机视角，以便观众能够清晰地看到模型的各个方面。
灯光的设置可以为模型增加阴影和光影效果，使其更加生动和逼真。
第六步：优化和调整建模完成后，你需要进行优化和调整，以确保模型的效果和性能。
这包括清理不必要的面片和点，调整纹理和材质，以减少模型的文件大小和渲染时间。
此外，还可以进行适当的渲染设置，以达到最佳的展示效果。
第七步：渲染和输出最后，你可以使用渲染引擎将模型渲染为图像或动画。
渲染引擎可以为模型添加阴影、反射、抗锯齿等效果，以提高其视觉质量。
完成渲染后，你可以将模型输出为图片、视频或交互式应用程序，以便与他人分享或使用。
这就是三维可视化建模的基本步骤。
通过掌握这些步骤，你可以更好地了解和应用三维建模技术，创造出生动、逼真的三维模型。
dome模型的使用案例
Dome模型是一种用于数据可视化的工具，它可以将数据以三维立体图形的形式呈现出来，帮助用户更好地理解和分析数据。
以下是Dome模型的一个使用案例，介绍如何使用Dome 模型展示一组三维数据集。
首先，我们需要准备一组三维数据集。
这些数据集可以是任何类型的数据，例如温度、湿度和压力等气象数据，或者三维空间中的点云数据等。
在这个案例中，我们将使用一组三维空间中的点云数据来展示一个建筑物的结构。
接下来，我们需要将数据导入Dome模型中。
Dome模型支持多种数据格式，包括.csv、.xlsx、.json等。
我们将使用.json格式的数据导入Dome模型中，因为这种格式的数据可以直接从第三方软件中导出。
在将数据导入Dome模型之后，我们需要在软件中进行一些简单的设置，例如选择一个坐标轴、设置色彩映射等。
完成设置后，我们可以将Dome模型呈现出来。
Dome模型将以立体的形式展示数据，并支持多个视图和视角的切换。
在这个案例中，我们将选择一个合适的视角来展示建筑物结构的三维数据。
通过调整视角和放大缩小等操作，我们可以更好地观察和了解建筑物结构的细节。
在观察完三维数据集之后，我们可以根据需要对数据进行一些分析和处理。
例如，我们可以使用Dome模型中的测量工具来测量建筑物的高度、宽度等参数，或者使用色彩映射来分析不同区域的数据分布情况。
这些分析和处理可以帮助我们更好地理解和分析数据，并发现其中的规律和趋势。
最后，我们可以将Dome模型导出为图片或视频等格式，以便在需要时进行分享和展示。
导出时可以选择不同的分辨率和格式，以满足不同的需求和展示效果。
总之，Dome模型的使用案例展示了如何使用该工具来展示一组三维数据集并进行分析和处理。
通过Dome模型，我们可以更好地理解和分析数据，并发现其中的规律和趋势。
在实际应用中，Dome模型还可以应用于更多领域的数据可视化，例如医学影像、气象数据等。
因此，Dome模型是一种非常有用的工具，可以帮助我们更好地理解和利用数据。
如何进行三维建模与可视化
如何进行三维建模与可视化三维建模与可视化是现代科技中一项重要的技术，它广泛应用于各个领域，如游戏开发、工业设计、建筑设计等。
本文将从基本概念、方法和应用等方面介绍如何进行三维建模与可视化。
一、三维建模的基本概念三维建模是指将实际物体或场景通过计算机图形学的方法转化为虚拟的三维模型。
在三维建模中，包含了几何形状、纹理、光照等多个方面的信息，用于模拟实际物体的外观和行为。
三维建模的基本概念包括模型、网格和纹理等。
1. 模型：模型是指虚拟的三维物体或场景。
根据不同的需求，模型可以是简单的几何形状，也可以是复杂的实际物体。
2. 网格：网格是三维模型中最基本的组成单元，由一系列的顶点、边和面组成。
通过对网格的组合和变换，可以创建出各种形状的模型。
3. 纹理：纹理是模型表面的图案或颜色。
在三维建模中，使用纹理可以为模型增加真实感，使得模型的表面呈现出各种细节和效果。
二、三维建模的方法三维建模有多种方法和工具可供选择，下面介绍两种常用的方法：手工建模和计算机辅助建模。
1. 手工建模：手工建模是指通过手工艺的方式，使用物体模型、粘土或其他可塑性材料等，以真实的物体为参考来进行建模。
这种方法灵活简便，适用于小规模的模型制作。
2. 计算机辅助建模：计算机辅助建模是指利用计算机软件进行三维建模。
这种方法通常使用专业的建模软件，通过对虚拟模型的绘制、编辑和变换等操作来进行建模。
计算机辅助建模具有高度的精确度和灵活性，并可应用于大规模的模型制作。
三、三维建模的应用三维建模与可视化技术在各个领域中都有重要的应用，下面介绍其中的几个领域：1. 游戏开发：三维建模被广泛应用于游戏开发中，用于创建游戏中的场景、角色和物体等。
通过精细的三维建模和逼真的渲染技术，可以为游戏带来更真实的视觉效果，并提升玩家的沉浸感。
2. 工业设计：三维建模在工业设计中的应用日益增多。
设计师可以利用三维建模软件进行快速原型制作和设计验证，从而缩短产品开发周期，降低成本。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
论述可视化三维模型的建模实例
1、技术路线
由于部队“直线加方块”的生活特殊性，部队营房建设相对居民生活小区来说，要规则很多。
由于部队保密的规定，不能实地完成数据采集任务，住宿楼、办公楼、训练场地的基本数据以我校北区海军楼为主体。
在纹理制作过程中，结合使用了photoshop8.0等相应软件。
2、建模过程
对于一个全新的模型数据库来说，用户需要确定一些关于数据库的基本参数来决定它的大小和范围。
（1）用File/New命令创建一个新的文档aaaa.flt；
（2）将窗口边缘向上拉伸使视图分割为模型视图和层级视图；
（3）打开Info/Preferences面板，点击Flight tab按钮。
将默认的单位设置为“Meters”,点击“OK”按钮并关闭面板，所有单位都变为“米”；
（4）打开View panel并为网格设置合适的参数。
参数大小可根据需要自行调整；
（5）在层级视图中，按下Alt键同时单击g2节点，将g2设置为父节点，选择g2,按Ctrl+J键将其改名为“aaaa”,则所有新建立的模型都将附属于这一父节点或它的子节点；
（6）这时视图如下图所示。
将view视图拖到一边以备用。
2.1 地形建模
由于受视角范围限制，场景的可视范围比较小，所以地面仿真对地形模型的精度要求就比较高，同时也需要更加精细、更加逼真的地物模型和特征模型。
标准的数字地面高程模型DEM，或者其他类型的地形数据必须转换成DED格式才能被Creator读取，继而为创建地形模型数据库所使用。
另外，Creator还提供了功能强大的DED数据文件生成器,以用于灵活创建数字高程数据。
对于原始地形数据损坏导致DED无法获取的情况，还可以通过地形模型数据库生成相应的DED数据文件。
由于本论文所建造的可视化军营模型以生活区为主，考虑到生活区域地表起伏变化不大，故将地形设置为平面。
2.2 房屋等地物建模
对于所建的可视化模型而言，房屋等实体建模相对容易。
我们只需要测出房屋的长、宽后使用平面工具箱中的多边形或者矩形工具，画出该实体底面，再使用几何体工具箱中的拉升工具，将实体高度选择拉升至特定高度后，一个房屋实体模型已经基本建成。
其他实体，如墙壁、大门、训练设施等均可以采用此方法进行建模。
2.3 添加纹理
Creator中的模型主要是依靠纹理来体现逼真度。
可视化模型建好之后，应用纹理添加工具，选择合适纹理进行添加，使可视化模型拥有真实场景效果。
3、建模方法
3.1 楼房等实体建模技术
（1）选择Object模式：在工具条上点击下拉按钮，在下拉菜单中选择Obiect，或者使用快捷键Shift + F；
（2）选择“Face Tools/Rectangle Tool”,或者单击，会弹出多边形工具对话框，选择Rectangle Plue命令，在图形视图中，单击一个位置用来确定多边形的第一个顶点。
如果选错了一个点，可以通过单击“RemoveLast Vertex”按钮删除这个顶点，重新进行设置。
重复该步骤，直到确定了构成该营房底面多边形的全部顶点，然后单击OK按钮创建多边形。
单击“Next”按钮编辑另一个多边形，单击“Cancel”按钮取消操作。
（3）由于在默认的情况下，如果所选择的一些面不在同一平面上，那么每一个面都会按照自己的法线方向延伸，所以必须在Face模式下选择一个目标面，点击墙体工具按钮（Shift+W），在墙体对话框中的高度栏中输入一层楼房的高度数值，或者上下拖动高度指针来获得高度值。
设定或者取消“Keep Bottom”选项。
如果取消这项功能，则创建的墙体只有顶面和四周，而不再有底面；
（4）为了在拉升之后的某一个面上再建特定物体，可使用视图控制面板FAC 工具将X-Y坐标面移动到该特定面上，点击View面板的按钮，出现选择特定面的对话框后，点击特定面，X-Y坐标面将移动到该特定面上；
（5）在调整后的X-Y面上，再次使用“Face Tools/Rectangle Tool”中的Polygon 命令，根据实际楼房测量资料画出外侧的台阶，还有阳台等建筑物体；选择按钮，分别将各物体拉至实际高度；
（6）为了便于区分建筑物各不同部分，可以使用工具条上的颜色调板按钮，或者选择“Palette/Color”菜单命令（Ctrl+P）打开颜色调板窗口，键改变当前颜色以区分所创建的建筑。
Creator颜色调板使用的是HLS颜色空间，即每一种颜色
都用色相、亮度、饱和度来描述。
如果需要调节色彩强度，拖动“Color Intensity”滑块进行调整，或者使用颜色编辑器来设置新的颜色。
然后选择模型对象，打开属性工具箱后单击“Insert Color”工具按钮选择“Edit/Insert Color”菜单命令即可；
（7）楼房建好之后，可以利用几何体工具箱中的屋顶工具快速的创建房屋屋顶。
在面模式下，选则一个面作为基面，打开几何体工具箱选择屋顶工具；在工具对话框顶部选择屋顶样式，然后在各项里面输入或设置参数，点击“OK”按钮，则一栋办公楼就建成了。
训练设施的建模方法与此相类似，建成后的训练设施如图3所示；
3.2 布告板技术
建筑物中的住宿楼、办公楼、食堂、训练场是本次建模的重点，在几何建模力求精准。
鉴于其重复出现次数较多可以应用实例化技术。
植被包括树木、草坪、道路两旁的灌木等，是增强场景真实感的重要元素，建模时不必精确定位，美观大方即可。
其它一些修饰物花盆、栅栏等先建造一个模型然后应用实例化技术对场景进行适当点缀。
（1）选择一个适当的组或体节点作为父节点，注意除了布告板多边形节点以外不能有其它节点；
（2）在纹理调板中调入一张树的透明纹理（rgba纹理），此纹理为自己制作的纹理，tree.rgba；
（3）在选择项目里面选择object,选择几何体工具里面的立面创建，在坐标的中心点建立一个立面，立面要与X-Y平面垂直，立面底边的中心点也一定要在坐标的原点上；
（4）在层级视图中选择相应子节点，然后选择转化矩阵工具，在弹出的面板中选择translate,点击Add after加入，点OK；
（5）在选取模式中选择Face，双击该子节点进入属性面板，在弹出的面板中选择Drawing,在Type里面选择Axis With Alpha，则完成了相应的操作。
3.3 纹理技术
选择需要映射纹理的多边形，指定当前纹理，打开纹理工具箱，单击三点映射工具按钮，弹出映射工具窗口。
其中，“To Point”选项窗口用于设置纹理图像的映像参考点位置，“Maintain Right Angle”复选框控制在输入第三个参考点时，控制是否在由前俩个参考点决定的线段的垂直方向上。
“Origin”（红色参考点）代表纹理图像Origin参考点的对应映像位置；“Alignment”(绿色参考点)代表纹理图像Alignment参考点的对应映像位置，决定了纹理图像在u坐标轴方向上的缩放，如果在图形视图中指定该参考点时按住Alt键，则不对纹理图像进行缩放，而按照该纹理属性中纹理实际尺寸（Real Word Size）的宽度（Width）参数值进行映射；
“Shear”代表纹理图像Shear参考点的对应映像位置，决定了纹理图像在v坐标轴方向上的缩放。
我们在使用Creator中创建模型的时候，许多时间我们在尽量保持模型真实度的原则上，为了减少面，我们都会采用贴纹理的方法。
纹理是决定模型真实感最重要的因素，纹理图片质量的好坏和纹理映像方法不同都会影响模型的仿真效果。
但在实际建模过程中，由于软件中自带的纹理类型非常有限，不能够满足实际建模需要，所以通常我们会使用Photoshop将数码相机所拍摄的照片经截图后制作成所需要的纹理，内容包括以下两个方面：
（1）裁剪、拼接，制作合适的纹理单元，注意纹理尺寸不宜过大，长宽必须是2n。
这样在系统运行时才不会出现错误，还应兼顾纹理不至于变形过大。
（2）像素处理、受拍摄角度、天气状况和硬件影响纹理图片会有不同程度的阴暗、模糊、扭曲、甚至细节缺失等状况。
因此需要进行亮度、对比度调节将所有纹理亮度统一、进行适当旋转操作纠正纹理倾斜角度。
4、最终生成模型
5、结束语
在整个建模的过程中，根据技术路线所定的计划，按照由里到外、由下到上的顺序进行建模。
建模之初，应当对整个可视化模型的构建有一个初步的规划，什么位置该构建什么模型，做好整体布局。
纹理技术是难点也是重点，纹理应用的好坏，纹理制作水平的高低，都将影响可视化模型的整体效果。
在纹理制作的过程中，应当注意，所制作的纹理必须是2的整数次方，必须保存为rgb、bmp 或rgba格式。
Rgba是有透明纹理的格式，在布告板中应用它。
地表建筑是模型的重点，建立可视化模型的过程中必须认真、仔细。
树、路灯、大门、围墙的使用则使所建立的可视化模型更加具有真实性。
地表绿化处理只要能表明意思、美观大方即可。
