电力电子技术知识点知识讲解

电力电子技术知识点
《电力电子技术》课程知识点分布
（供学生平时课程学习、复习用，●为重点）

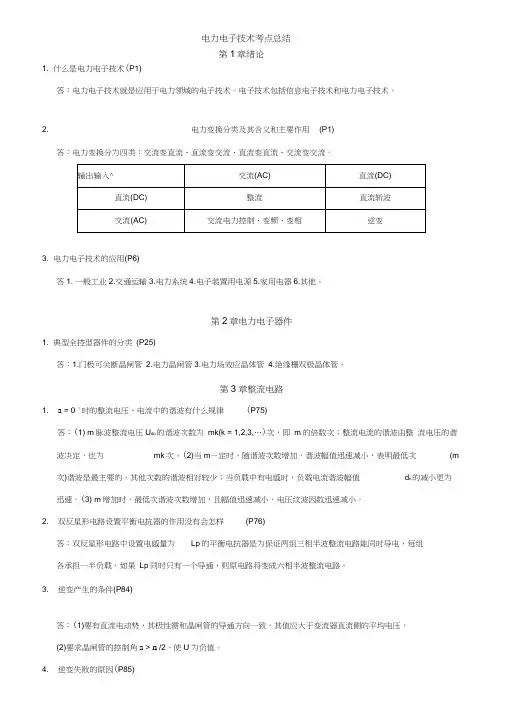

第一章绪论
1.电力电子技术：信息电子技术----信息处理，包括：模拟电子技术、数字电子技术
电力电子技术----电力的变换与控制
2. ●电力电子技术是实现电能转换和控制，能进行电压电流的变换、频率的变换及相
数的变换。

第二章电力电子器件
1.电力电子器件分类：不可控器件：电力二极管
可控器件：全控器件----门极可关断晶闸管GTO→电力晶体管GTR
→场效应管电力PMOSFET→绝缘栅双极晶体管IGBT→及其他器件
☆半控器件----晶闸管●阳极A阴极K 门极G
2.晶闸管
1）●导通：当晶闸管承受正向电压时，仅在门极有触电电流的情况晶闸管才能开通。

●关断：外加电压和外电路作用是流过晶闸管的电流降到接近于零
●导通条件：晶闸管承受正向阳极电压，并在门极施加触发电流
●维持导通条件：阳极电流大于维持电流
当晶闸管承受反向电压时，不论门极是否有触发电流，晶闸管都不会导
通。

当晶闸管承受正向电压时，仅在门极有触发电流的情况下晶闸管才会开
通。

当晶闸管导通，门极失去作用。

●主要参数：额定电压、额定电流的计算，元件选择
第三章
●整流电路
1.电路分类：单相----单相半波可控整流电路单相整流电路、桥式（全控、半控）、单相全波可控整流电路单相桥式（全控、半控）整流电路
三相----半波、●桥式（●全控、半控）
2.负载：电阻、电感、●电感+电阻、电容、●反电势
3.电路结构不同、负载不同→●输出波形不同→●电压计算公式不同
→→单相电路
1.●变压器的作用：变压、隔离、抑制高次谐波（三相、原副边→星/三角形接法）
2.●不同负载下，整流输出电压波形特点
1）电阻→电压、电流波形相同
2）电感→电压电流不相同、电流不连续，存在续流问题
3）反电势→停止导电角
3.●二极管的续流作用
1）防止整流输出电压下降
2）防止失控
4.●保持电流连续→●串续流电抗器，●计算公式
5.电压、电流波形绘制，电压、电流参数计算公式
→→三相电路
1.共阴极接法、共阳极接法
2.触发角ā的确定
3.宽脉冲、双窄脉冲
4.●电压、电流波形绘制→●电压、电流参数计算公式
5.变压器漏抗对整流电流的影响→●换相重叠角产生原因→计算方法
6.整流电路的谐波和功率因数
→→●逆变电路
1.●逆变条件→●电路极性→●逆变波形
2.●逆变失败原因→器件→触发电路→交流电源→换向裕量
3.●防止逆变失败的措施
4.●最小逆变角的确定
→→触发电路
1.●触发电路组成
2.工作原理
3.触发电路定相
第四章逆变电路
1.●逆变电路分类：把直流变成交流电称为逆变，当交流侧接在电网上，即交流侧接
有电源时，称为有源逆变；当交流侧直接和负载连接时，称为无源逆变
2.●换流方式分类：器件（利用全控型器件的自关断能力进行换流称为器件换流）→
电网（由电网提供换流电压称为电网换流，不是用于没有交流电网的无源逆变电路）→负载（有负载提供换流电压称为负载换流）→强迫（设置附加的换流电路，给欲关断的晶闸管强迫施加反向电压或反压电流的换流方式叫强迫换流，强迫换流通常利用附加电容上所储存的能量来实现，因此也叫电容换流）
3.电压型逆变电路：单相、三相
4.电流型逆变电路：单相、三相
第五章直流-直流变换电路
斩波电路→●降压斩波：●工作原理、●计算方法
→●升压斩波：●工作原理、●计算方法
第六章交流-交流变换电路
1.●交流-交流变换电路：→●交流调压电路
→●交流调功电路
2.交-交变频电路：单相、●三相交-交变频电路→公共交流母线进线方式
→输出星形联接方式
●交-交变频电路的主要特点●优缺点
第七章 PWM控制技术
1.基本原理：冲量定理
PWM→ SPWM
2.●控制方式：计数法：
调制法：
●调制方法：→●异步调制：
→●同步调制：
3.●采样方式：→●自然采样：
→●规则采样：
第八章软开关技术
1.软开关与硬软开关
2.●零电压开关与零电流开关
●零电压开通●零电流关断
3.●软开关分类：准谐振电路、零开关PWM电路、零转换PWM电路
4.典型的软开关电路
5.●软开关技术的发展与趋势
第九章电力电子器件应用及共性问题
1.器件驱动：电气隔离
●晶闸管触发电路
典型的触发电路
2.器件的保护:
→●过电压产生及过电压保护
→●过电流产生及过电流保护
→●缓冲电路----又称吸收电路
3.器件的串、并联
串联→解决均压问题→静态、动态
并联→解决均流问题→静态、动态
第十章电力电子器件应用
1.V-M系统中应用→V-M系统的机械特性：●电流连续→机械特性为一组平行线；
●电流断续→理想空载转速上升；
→机械特性变软；
→随着控制角α的增加，
进入断续区的电流加大。

2.交-交变频电路中应用。
