天线校准与调试教程2
天线匹配调试流程

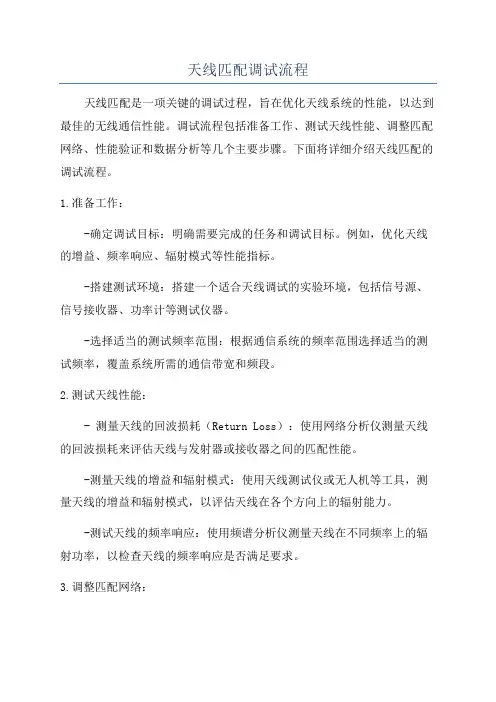

天线匹配调试流程天线匹配是一项关键的调试过程，旨在优化天线系统的性能，以达到最佳的无线通信性能。
调试流程包括准备工作、测试天线性能、调整匹配网络、性能验证和数据分析等几个主要步骤。
下面将详细介绍天线匹配的调试流程。
1.准备工作：-确定调试目标：明确需要完成的任务和调试目标。
例如，优化天线的增益、频率响应、辐射模式等性能指标。
-搭建测试环境：搭建一个适合天线调试的实验环境，包括信号源、信号接收器、功率计等测试仪器。
-选择适当的测试频率范围：根据通信系统的频率范围选择适当的测试频率，覆盖系统所需的通信带宽和频段。
2.测试天线性能：- 测量天线的回波损耗（Return Loss）：使用网络分析仪测量天线的回波损耗来评估天线与发射器或接收器之间的匹配性能。
-测量天线的增益和辐射模式：使用天线测试仪或无人机等工具，测量天线的增益和辐射模式，以评估天线在各个方向上的辐射能力。
-测试天线的频率响应：使用频谱分析仪测量天线在不同频率上的辐射功率，以检查天线的频率响应是否满足要求。
3.调整匹配网络：-确定天线的工作频率：根据系统需求和天线参数，确定天线的工作频率范围。
-计算匹配网络参数：使用天线设计软件或计算器计算出匹配网络所需的参数，如频率和阻抗。
-设计和制作匹配网络：根据计算结果设计匹配网络结构，如调谐电路、陷波器等。
然后制作和连接匹配网络。
-测量匹配网络的性能：使用网络分析仪测试匹配网络的频率响应和回波损耗，以确保匹配网络与天线的匹配性能满足要求。
-优化匹配网络：根据测试结果调整匹配网络参数，反复优化直到达到最佳的匹配效果。
4.性能验证：-测试天线的回波损耗：使用网络分析仪再次测试天线的回波损耗，以验证匹配网络的调整是否有效。
-测试天线的增益和辐射模式：使用天线测试仪或无人机等工具，再次测试天线的增益和辐射模式，以验证天线调整后的性能是否符合要求。
-测试数据传输质量：使用适当的测试仪器和工具，测试天线的传输质量和覆盖范围，例如测量信号强度、位错率等性能指标。
天线的测量校准方法
天线的测量校准方法天线是一种重要的传输和接收信号的装置，它的功能在于发射和接收电磁信号。
随着技术的发展，天线的形式种类越来越多，从而提供了不同的服务功能。
为了确保天线可以正常工作，在安装或使用之前需要进行测量校准。
本文讨论了天线测量校准的方法。
1、首先，为了确定天线发出和接收信号的方向，需要进行方位测量。
在这一步骤中，需要使用适当的仪器进行准确的读数，例如可以使用电子指南针和电子全方位仪。
通过这一步骤，可以确保天线的朝向正确，为信号的发射和接收提供更好的条件。
2、其次，需要进行频率测量。
天线的频率是用来传输和接收信号的驱动力，因此，必须确保天线频率正确，否则将造成信号干扰。
频率测量可以通过频谱分析仪或其它类型的仪器进行，以确保频率准确。
3、最后，需要进行功率测量，以确定天线发出和接收信号的强度。
为此，可以使用专业的功率计或电平计测量，以确保天线的功率准确。
因此，每种类型的天线在使用前都必须进行测量校准来确保正确的性能。
在测量过程中，必须准确测量天线的方位、频率和功率，以保证信号传输和接收的正确性。
此外，在使用过程中，也应定期检测天线的性能，以保证信号的正确传输和接收。
当前，天线的测量校准技术已经取得了很大的发展，出现了各种专用仪器和自动化测量系统，为天线测量提供了更多便利。
但是，尽管技术的发展带来了一定的便利，但对天线测量仍然有一定的要求，要求操作者必须具备一定的专业知识和技能，以确保天线具有良好的效果。
总之，天线测量校准是确保天线正确工作的必要步骤，因此必须正确进行，以确保信号的正常传输。
在这一过程中，必须准确测量方位、频率和功率，并定期检测性能，以确保信号的正确传输和接收。
同时，在操作过程中，也需要有一定的专业知识和技能，以保证天线的性能。
GNSS天线安装和调试方法详解
GNSS天线安装和调试方法详解引言：GNSS（全球导航卫星系统）是利用一系列卫星提供定位、导航和时间服务的系统。
在现代社会中，GNSS已经成为了生活中不可或缺的一部分。
而GNSS天线作为GNSS系统的接收部分，起到了关键的作用。
本文将详细讨论GNSS天线的安装和调试方法，以帮助读者更好地理解和利用这一技术。
第一部分：GNSS天线安装方法1. 定位选择：在安装GNSS天线时，首先需要选择一个适合的位置。
这个位置应该远离大型建筑物、树木和其他可能影响信号接收的障碍物。
另外，还需要考虑到天线的安装高度，一般来说，天线距地面的高度应该达到一定要求，具体要根据应用环境进行调整。
2. 固定方式：GNSS天线的固定方式有多种选择，例如通过吊装、螺栓固定或者使用支架等。
根据实际情况选择合适的固定方式，并确保天线安装牢固稳定。
3. 天线方向：天线安装的方向也是十分重要的。
天线应该指向可见天空的方向，避免被建筑物或其他遮挡物挡住。
这样可以最大程度地接收到卫星信号，提高定位精度和可靠性。
第二部分：GNSS天线调试方法1. 连接检查：在进行调试之前，需要先进行连接检查。
确保天线与接收机或其他设备的连接正常，没有松动或断开的情况。
同时，还需要检查天线的电源供应是否正常，并确保接收机的设置与天线的规格相匹配。
2. 信号强度检测：当天线连接正常后，我们需要对接收到的信号进行强度检测。
一般来说，可以通过接收机提供的信号强度指示来进行判断。
如果信号强度较弱，可能需要调整天线的方向或高度，或者尝试使用增益较高的天线。
3. 天线阻抗匹配：天线与接收机之间的阻抗匹配也是调试的一个重要环节。
如果阻抗不匹配，会导致信号衰减或反射，从而影响定位的准确性。
在调试时，可以通过改变天线的位置或调整阻抗匹配器来进行调整，以达到最佳的阻抗匹配效果。
4. 天线校准：对于一些要求较高的应用场景，可能需要对天线进行校准。
校准过程中，需要使用专业的仪器进行测量，并根据测量结果对天线参数进行调整。
卫星天线调试方法
卫星天线调试方法第一部分：调试前的准备工作在进行卫星天线调试之前，需要进行一些准备工作，以确保调试的顺利进行。
首先，检查天线系统的硬件连接是否正常。
确保卫星天线与接收器之间的信号传输线路无损坏，连接稳定。
同时，检查接收器的电源供应和设置是否正确。
第二部分：信号搜索与定位在卫星天线调试的过程中，首先需要进行信号搜索与定位。
这一步骤主要是为了确定卫星的位置和方向，以便后续的调试工作。
通常，可以通过以下几种方式进行信号搜索与定位：1. 使用卫星定位仪：卫星定位仪是一种专门用于卫星信号搜索与定位的设备。
通过连接卫星天线和接收器，使用卫星定位仪可以准确地找到卫星的位置和方向。
2. 使用信号强度仪：信号强度仪是一种用于测量信号强度的设备。
通过将天线指向天空，根据信号强度仪上的指示，调整卫星天线的方向和角度，直到找到最强的卫星信号。
3. 参考卫星位置图：卫星位置图是一种显示卫星位置和方向的图表。
根据所在地的经纬度和卫星的位置信息，可以在卫星位置图上找到相应的卫星位置，然后调整卫星天线的方向和角度。
第三部分：信号质量检测与调整当确定了卫星的位置和方向后，接下来需要进行信号质量检测与调整。
这一步骤主要是为了确保卫星信号的稳定和清晰。
具体的操作步骤如下：1. 调整仰角和方位角：根据卫星定位仪或信号强度仪上的指示，调整卫星天线的仰角和方位角。
仰角是指天线与地平面的夹角，方位角是指天线与正北方向的夹角。
根据卫星的位置信息，确定正确的仰角和方位角数值，并进行调整。
2. 观察信号质量：在调整了仰角和方位角之后，观察接收器上的信号质量指示。
通常，信号质量指示会显示信号强度、信噪比和误码率等信息。
根据信号质量指示，判断卫星信号的稳定性和清晰度。
3. 调整极化角：极化角是指天线与卫星信号的极化方向之间的夹角。
根据卫星信号的极化方式（水平极化或垂直极化），调整卫星天线的极化角，使其与卫星信号的极化方向保持一致。
第四部分：调试结果的验证与优化在完成信号质量调整之后，需要对调试结果进行验证与优化。
天线调试匹配方法
天线调试匹配方法天线匹配是指对天线进行调试和优化，以使其与所连接的无线电电路或指定频率的无线电信号达到最佳匹配，从而实现最大功率传输或最佳接收灵敏度。
下面将详细介绍天线调试匹配的方法和步骤。
一、天线参数的关系天线的参数与频率有密切的关系，其中包括工作频率、阻抗、谐振频率、增益、方向性等。
在天线调试匹配时，需要首先了解天线的参数。
1.工作频率：天线的工作频率是指天线设计的频段，通常表示为中心频率和带宽。
在进行天线调试匹配时，需要确认实际工作频率是否与设计频率相符。
2.阻抗：天线的阻抗是指天线对外部电路的阻力和反射损耗。
天线与外部电路的阻抗匹配是天线调试匹配的核心内容之一3.谐振频率：天线的谐振频率是指在特定频率下，天线的电感或电容达到谐振状态。
在调试匹配时，需要根据需求调整天线的谐振频率。
4.增益：天线的增益是指天线辐射或接收的信号相对于参考天线（一般为全向天线）的能力。
调试匹配时，也需要关注天线的增益。
5.方向性：天线的方向性是指天线在一些方向上辐射或接收信号的能力相对于其他方向的能力。
方向性天线的调试匹配需要考虑天线的辐射方向和信号强度。
二、天线调试匹配的方法1.实验法：（1）频率扫描法：通过在设定频率范围内逐渐调整天线的参数，如长度、形状等，观察天线输出的功率或接收到的信号强度的变化。
找到最佳参数配置，以实现天线与电路之间的最佳匹配。
（2）阻抗调整法：通过改变天线输入端的附加电路或阻抗匹配网络，使得天线的输入阻抗与电路的输出阻抗相匹配。
常用的阻抗调整方法有线匹配、返料匹配、变压器匹配等。
2.理论法：（1）天线建模：通过使用计算机软件进行天线设计和仿真，根据天线的结构和参数变化，预测天线输出功率或接收到的信号强度的变化。
通过这种方法可以快速定位可能的问题，并指导调试匹配的过程。
（2）天线测量：使用天线测试仪器进行天线参数测量，如输入阻抗，驻波比等，以了解天线的实际性能。
这些测量结果可帮助分析天线与电路之间的匹配问题，并指导调试匹配的步骤。
天线调试方法及步骤

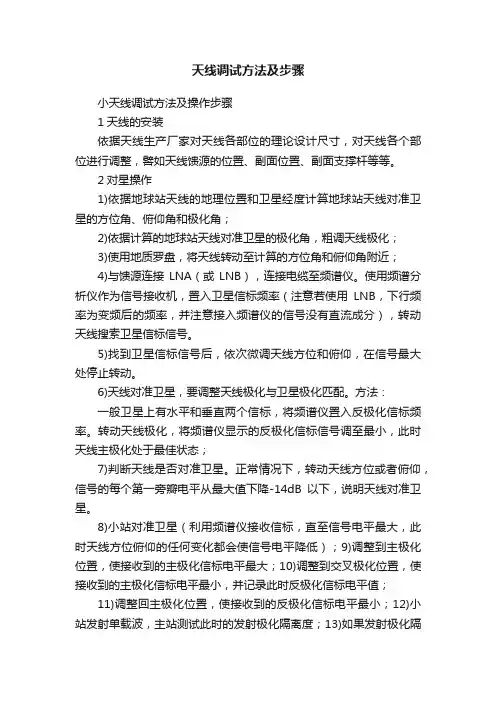

天线调试方法及步骤小天线调试方法及操作步骤1天线的安装依据天线生产厂家对天线各部位的理论设计尺寸，对天线各个部位进行调整，譬如天线馈源的位置、副面位置、副面支撑杆等等。
2对星操作1)依据地球站天线的地理位置和卫星经度计算地球站天线对准卫星的方位角、俯仰角和极化角；2)依据计算的地球站天线对准卫星的极化角，粗调天线极化；3)使用地质罗盘，将天线转动至计算的方位角和俯仰角附近；4)与馈源连接LNA（或LNB），连接电缆至频谱仪。
使用频谱分析仪作为信号接收机，置入卫星信标频率（注意若使用LNB，下行频率为变频后的频率，并注意接入频谱仪的信号没有直流成分），转动天线搜索卫星信标信号。
5)找到卫星信标信号后，依次微调天线方位和俯仰，在信号最大处停止转动。
6)天线对准卫星，要调整天线极化与卫星极化匹配。
方法：一般卫星上有水平和垂直两个信标，将频谱仪置入反极化信标频率。
转动天线极化，将频谱仪显示的反极化信标信号调至最小，此时天线主极化处于最佳状态；7)判断天线是否对准卫星。
正常情况下，转动天线方位或者俯仰，信号的每个第一旁瓣电平从最大值下降-14dB以下，说明天线对准卫星。
8)小站对准卫星（利用频谱仪接收信标，直至信号电平最大，此时天线方位俯仰的任何变化都会使信号电平降低）；9)调整到主极化位置，使接收到的主极化信标电平最大；10)调整到交叉极化位置，使接收到的主极化信标电平最小，并记录此时反极化信标电平值；11)调整回主极化位置，使接收到的反极化信标电平最小；12)小站发射单载波，主站测试此时的发射极化隔离度；13)如果发射极化隔离度大于等于30dB，则不需要再调整馈源；14)如果发射极化隔离度小于30dB，则需要调整馈源，使发射极化隔离度满足要求；15)再次测试接收的反极化信标电平，并计算此时的接收极化隔离度；16)最终调整的目标应使发送和接收极化隔离度均大于等于30dB；17)发射极化隔离度测试时的频谱图由中国卫通负责记录并提交给移动公司；3天线加固及作标记方法安装时可以采取以下几种方式来改善天线的抗风性能：1）现场调整好后，根据当地情况，采取辅助措施增强抗风能力，例如：加焊筋、风口方向加围墙等。
地面卫星天线的调试方法和技巧
则 ：Ａｚ ＝ ｔ ｇ 一 １（ ｔ ｇ Ｘ ／ ｓ ｉ ｎ ０ ）一 ２ ２ ． ５ ３ 。（ 方位 角 为南 偏 东 ２ ２ ． ５ ３ 。 ） ， Ｅ Ｌ ＝ ｔ ｇ － １［ （ ｃ ｏ ｓ ￣ ｃ ｏ ｓ Ｘ 一 ０ ． １ ５ １ ２ ７ ）／ 、 ／ １ 一 ５ 。（ 仰 角 为 ５ ２ ． ７ ５ 。 ） ，ｐ ＝ ｔ ｇ 一 １（ ｓ ｉ ｎ Ｘ ／ ｔ ｇ ￣ ）一１ ９ ． ４ 。（ Ｐ ＜０ ，则面对前馈 天线 ，在 原 标 准 接 收极 化 方 式基 础 上顺 时 针 转动 馈 源 １ ９ ． ４ 。 ） ，ｆ ＝ Ｄ ２ ／ （ １ ６ ｈ ）＝ １ ． ７ ０ １ ｍ。
一
置点。
常用计算公式与调星原则
地面站 方位 角、仰 角是卫星接收天线指 向的两个重要数据 ， 馈源极化 角Ｐ 、 焦距 ｆ 是卫星接收天线调整中另外两个不容忽视 的 参数。四个参 数可 由以下卫星天线定位经验计 算公式获得 ，实际 应用中我们一般以 Ａｚ的大小与正负来确定方位角。 Ａ ｚ － － ｔ ｇ 一 １（ ｔ ｇ ｓ ｉ ｎ ） ，Ａｚ ∈ （ － ｈ ｉ ２ ，ｈ ｉ ２ ） （ １ ） Ｅ Ｌ ＝ ｔ ｇ 一 １［ （ ｃ ｏ ｓ ￣ ｃ ｏ ｓ Ｘ 一 ０ ． １ ５ １ ２ ７ ）／ ｘ ／ １ 一 ｃ ｏ ｓ ２ ｍ ｃ ｏ ｓ ２ ￣ ， ］ ， Ｅ Ｌ ∈ （ ０ ，ｒ ｄ ２ ） （ ２ ） ｐ ＝ ｔ ｇ 一 １（ ｓ ｉ ｎ Ｘ ／ ｔ ｇ ￣ ） （ ３ ） ｆ ＝ Ｄ ２ ／（ １ ６ ｈ ） （ ４ ） 上式 中 ： ：相对经度 ， 地一 星： 星 ：卫星经度 ： 地： 地 卫 站所 在 地 经度 ； Ｑ ：地 卫站 所 在 地 纬度 ：Ｄ：天线 直 径 ； ｈ：天 线 深度 。
天线的测量校准方法
天线的测量校准方法天线是无线电收发、无线通讯、雷达系统等无线系统中发挥重要作用的设备，为保证天线正确传输信号，必须对天线进行正确的校准。
本文介绍了常见的天线测量校准方法，包括探测参数测量校准方法、发射参数测量校准方法、电离层特性测量校准方法和室内环境特性测量校准方法等。
一、探测参数测量校准方法探测参数测量校准方法是指为校准一种特定的天线的探测性能，使用特定的测量设备实现的方法。
用这种方法测量校准天线，可以获得正确的特性指标，以及准确的量化指标，这些指标与探测功率有关。
具体来说，可以使用角度调节器和振子设备，将小功率的测试信号发射到天线上，调节角度，测量其响应特性，如果结果满足预期，则表示天线已经正确校准。
二、发射参数测量校准方法发射参数测量校准方法是指为校准一种特定的天线的发射特性，使用特定的测量仪器实现的方法。
用这种方法测量校准天线，可以获得正确的特性指标，以及准确的量化指标，这些指标与发射功率有关。
具体来说，可以使用电力调节器、探针或相量方法，将大功率的信号发射到天线上，测量其发射性能特性，然后调节功率输出至预期值，如果结果满足预期，则表示天线已经正确校准。
三、电离层特性测量校准方法电离层特性测量校准方法是指为校准一种特定的天线的电离层特性，使用特定的测量仪器实现的方法。
用这种方法测量校准天线，可以获得正确的特性指标，以及准确的量化指标，这些指标与电离层特性有关。
电离层特性测量校准，可以使用模拟或数字信号发射至天线，测量其吸收特性，然后调整功率，使用调制器调制信号，以达到满足预期结果的要求，如果结果满足预期，则表示天线已经正确校准。
四、室内环境特性测量校准方法室内环境特性测量校准方法是指为校准一种特定的天线在室内环境中的特性，使用特定的测量仪器实现的方法。
用这种方法测量校准天线，可以获得正确的特性指标，以及准确的量化指标，这些指标与室内环境特性有关。
具体来说，可以使用室内电磁平台，将信号通过射频调制器发射到天线上，并对室内墙壁及室内装饰物（如梳妆台、家具等）进行测量，然后根据测量结果，调节信号功率和特性，以使得信号在室内环境中的传播受到控制，如果结果满足预期，则表示天线已经正确校准。
卫星电视接收天线的调试
般 宜采 取 以下方 法 ：
信 号质 量 最 高 ， 同时 做好 各 调 试 点 的标 记 ， 紧 固各 并
个连 接 固件 ， 这样 就可 以精 准 的调整 好天 线 了 。 ２２ 偏馈 天线 的调试 ．
２３ １ 偏 调 法 ．．
（ ） 上 述 步 骤 调 试 ， 监示 器 显示 信 号质 艟 １按 当 ７ ％左 右 时 ，输 入 该 卫 星信 号最 弱 的 电视 节 ¨参数 ， ０
●
２ １年 第 ９期 （ 第 ２ ） ０ ｌ 总 ６ １期
有 线 电视 技 术
表 １ 常 用 偏 馈 天 线 偏 焦 角 对 比表
天 线 口径 （ ｍ）
Ｏ．５ ３ ０．０ ４ ０．５ ４ Ｏ．Ｏ ５ Ｏ．５ ５ Ｏ．０ ６ ０．５ ７ ０．０ ９
１Ｏ ．Ｏ １ ．０。 ８８
（） １ 馈源及 高 频头 的安装 ： 工 程型 ： 源矩 形波 导 口宽边 与 地 面平行 的是垂 馈 直极 化 ， 馈源 矩形 波 导 口窄边 与 地面 平行 的是 水平 极 化 。在 安装馈 源 及 高频 头时 ， 根据 电视 节 目参 数 的 可
极 化方 式 ， 结合 极化 角进 行安 装 。 并
定 高频 头 ；
ห้องสมุดไป่ตู้
２ ７ ０．Ｏ。
２ ．２ ４６ 。 ２ ３。 ５－Ｏ ２ ．２ ４１。 ２ ．６ ３５ 。
２ ６ ２．０。
２ ６ ４．２。 ２ ６ ４．２。
（ ） 别 向左 、 ４分 向右 调 整 方位角 ， 信 号质 量 下降 使
至 ５ ％时 ， ０ 做好 左 右 两 边 的标 记 ， 找 中心点 固定 方 并 位角；
倾 长度 ， 段 Ｂ为偏 馈 天线 的长轴 长度 线
天线调试匹配方法
天线调试匹配方法天线调试是指根据不同的需求和条件来调整天线的性能和参数，以获得最佳的工作效果和性能。
天线调试匹配是天线调试的一个重要方面，通过调整天线与发射或接收设备之间的匹配，可以最大限度地提高天线的性能。
天线调试匹配的目标是使天线的输入阻抗与发射或接收设备的输出（或输入）阻抗之间达到最佳匹配。
当输入阻抗与输出阻抗之间存在差异时，会引起一些问题，如信号反射、信号损耗、波形失真等。
通过匹配网络的调整，可以改善这些问题，提高信号传输质量和接收灵敏度。
在进行天线调试匹配时，需要考虑以下几个关键因素：1.阻抗匹配：阻抗匹配是天线调试匹配的核心内容。
一般来说，天线的设计阻抗是50欧姆。
如果发射或接收设备的输出（或输入）阻抗无法与之匹配，就需要采用合适的匹配网络进行调整。
常用的匹配网络有二分之一波长变压器、LC并联网络、LC串联网络等。
2.频率调整：天线的工作频率是调试匹配的另一个重要因素。
天线的工作频率会影响到天线的大小、形状以及其他参数。
要根据实际需求和设备的工作频率来调整天线的匹配。
一般来说，调整天线的频率可以通过改变天线的长度、增加或减少天线的辐射元件等方式实现。
3.天线辐射方向性：天线的辐射方向性是调试匹配的另一个关键因素。
一般来说，天线的辐射方向性与天线的尺寸和形状有关。
要根据实际需求和环境条件来调整天线的辐射方向性。
调整天线的辐射方向性可以通过改变天线的辐射元件的尺寸、改变天线的辐射面积等方式实现。
4.天线增益和效率：天线的增益和效率是天线调试匹配的重要指标。
天线的增益和效率会影响到天线的信号传输质量和接收灵敏度。
要根据实际需求和应用场景来调整天线的增益和效率。
调整天线的增益和效率可以通过改变天线的尺寸、形状、辐射元件的设计以及增加辅助元件等方式实现。
在进行天线调试匹配时，还需要注意以下几点：1.温度效应：天线的性能和参数会受到环境温度的影响。
因此，在进行天线调试匹配时，需要考虑到环境温度的变化对天线的影响，并进行相应的调整。
卫星天线调试方法
卫星天线调试方法1.定位天线：首先，需要确保卫星天线正确安装在预定位置上，避免物体遮挡、干扰和阻挡信号的天线。
2.方向调整：根据卫星的方位和仰角坐标系统，调整卫星天线的方向，使其准确指向目标卫星。
可根据卫星提供的位置参数，使用仰角和方位角来调整天线方向。
仰角是指卫星天线与水平面的夹角，而方位角是指天线与地球北极的夹角。
3.对频器调整：对频器是用来调整卫星天线接收到的信号频率的设备。
通过调整对频器，可以确保卫星天线和接收器之间的频率匹配，以避免信号的丢失和变形。
4.极化调整：极化是指卫星天线振动方向相对于信号波的方向。
卫星天线和卫星之间的极化必须匹配，否则会导致信号损失和性能下降。
通过调整卫星天线的极化方向，可以获得最佳的信号接收质量。
5.信号强度调整：使用信号强度仪器检测卫星天线接收到的信号强度。
根据信号强度的读数，可以调整天线的位置和方向，以获得最佳的信号接收质量。
通常，通过微调卫星天线的位置和方向，可以最大限度地提高信号强度。
6.多轴调整：对于高性能天线，可以进行多轴调整，包括方位角、仰角、横滚角和俯仰角。
通过多轴调整，可以实现更精确的天线定位，以提高信号接收质量和性能。
7.反射板调整：卫星天线通常与反射板组合使用，以增强信号的接收。
通过调整反射板的位置和倾斜角度，可以获得更好的信号接收效果。
根据卫星天线的类型和特性，可以选择合适的反射板调整方法。
8.噪声调整：噪声是指干扰信号和杂波信号对正常信号的影响。
通过调整卫星天线和接收器之间的噪声参数，可以降低噪声的干扰，提高信号的清晰度和质量。
9.实时监测：在调试卫星天线时，应实时监测接收到的信号和数据，以确保调试的准确性和有效性。
可以使用监测设备和仪器来检测和记录信号的强度、质量和性能参数。
以上是关于卫星天线调试方法的一些常用技巧和步骤。
在实际操作中，需根据具体的卫星天线类型和要求，结合专业知识和经验，调整和优化卫星天线的性能和接收质量。
天线调试匹配方法[精选]
![天线调试匹配方法[精选]](https://img.taocdn.com/s3/m/fc7c5ee1b8f3f90f76c66137ee06eff9aef849e1.png)
天线调试匹配方法[精选]第一篇：天线调试匹配方法[精选]通常对某个频点上的阻抗匹配可利用SMITH圆图工具进行, 两个器件肯定能搞定, 即通过串+并联电感或电容即可实现由圆图上任一点到另一点的阻抗匹配, 但这是单频的。
而手机天线是双频的, 对其中一个频点匹配,必然会对另一个频点造成影响, 因此阻抗匹配只能是在两个频段上折衷.在某一个频点匹配很容易，但是双频以上就复杂点了。
因为在900M完全匹配了，那么1800处就不会达到匹配，要算一个适合的匹配电路。
最好用仿真软件或一个点匹配好了，在网络分析仪上的S11参数下调整，因为双频的匹配点肯定离此处不会太远。
，只有两个元件匹配是唯一的，但是pi 型网络匹配，就有无数个解了。
这时候需要仿真来挑，最好使用经验。
仿真工具在实际过程中几乎没什么用处。
因为仿真工具是不知道你元件的模型的。
你必须要输入实际元件的模型，也就是说各种分布参数，你的结果才可能与实际相符。
一个实际电感器并不是简单用电感量能衡量的，应该是一个等效网络来模拟。
本人通常只会用仿真工具做一些理论的研究。
实际设计中，要充分明白Smith圆图的原理，然后用网络分析仪的圆图工具多调试。
懂原理让你定性地知道要用什么件，多调是要让你熟悉你所用的元件会在实际的圆图上怎么移动。
（由于分布参数及元件的频率响应特性的不同，实际件在圆图上的移动和你理论计算的移动会不同的）。
双频的匹配的确是一个折衷的过程。
你加一个件一定是有目的性的。
以GSM、DCS双频来说，你如果想调GSM而又不太想改变DCS，你就应该选择串连电容、并联电感的方式。
同样如果想调DCS，你应该选择串电感、并电容。
理论上需要2各件调一个频点，所以实际的手机或者移动终端通常按如下规律安排匹配电路：对于简单一些的，天线空间比较大，反射本来就较小的，采用Pai型（2并一串），如常规直板手机、常规翻盖机；稍微复杂些的采用双L型（2串2并）：对于更复杂的，采用L ＋Pai型（2串3并），比如用拉杆天线的手机。
天线的测量校准方法
天线的测量校准方法
天线是电子领域中一种重要的组件，它被广泛应用于无线电通信、电视传输、导航和定位等方面。
它主要将通过电缆传输的电信号转换为无线电波，或者将无线电波转换为电信号，从而实现通信和接收信号。
正确校准天线可以最大限度地发挥其作用，因此，本文就天线的测量校准方法作一详细介绍。
首先，你需要准备一台真空发射管测试仪。
它可以测量天线的增益、驻波比、输出功率等特性，并根据特定的指定值来进行校准。
其次，在开始测量校准之前，你需要将天线固定在一个稳定的基座上，这样可以保证测试的准确性。
然后，你可以给真空发射管测试仪输入特定的频率，并使用该仪器测量天线的参数，其中包括增益、驻波比、输出功率等。
在校准过程中，你需要根据仪器检测到的参数，依据规定的校准规则，进行控制和调整，以达到特定的指定数值。
一般来说，校准过程中，你需要给天线改变它的形状，调整输入源频率，改变它的高度或支撑点位置，来改变它的参数特性，最终得到期望的特性值。
当完成校准后，你可以再次使用真空发射管测试仪校准参数，以确保测量结果的准确性。
综上所述，校准天线是一项复杂但又重要的任务，它能最大限度发挥天线的作用，为电子领域所使用的应用系统提升性能指标。
无论是采用传统的校准方法，还是采用新的技术进行校准，都能够有效、准确地完成校准任务。
本文就天线的测量校准方法作一详细介绍，希
望能为大家带来帮助。
卫星天线调试方法[宝典]
![卫星天线调试方法[宝典]](https://img.taocdn.com/s3/m/ccb2d8eac9d376eeaeaad1f34693daef5ef713cf.png)
你肯定没对准卫星！看你收的是哪颗星？接收机里边参数看下，在网上查一下，它属于哪颗星，并且查那颗星的仰角、方位角、极化角。
一般是先，大致调好极化角。
即将高频头顺时针（+）或逆时针（-）转过的角度。
再，用量角器和线垂量出仰角（量角器中心穿一个洞）。
如果是偏馈天线会有个角度差，即偏角。
正装要减去，倒装要加上。
然后，看着电视机，调出信息，转动到方位角。
使信号质量出现并最大。
再后，固定方位角；细调仰角使信号质量最大，就固定方位角；细调极化角使信号质量最大，就固定极化角。
一个简单的方法，就是在高频头上贴好极化角的刻度，方法如下：如PBI1040Ku高频头，量好要贴极化角刻度高频头的圆周长为14厘米，对应弧度为360°、取7厘米对应弧度180°，在7厘米对折处为0°，左右各为90°，在7厘米纸条上比如以5°为一个刻度单位（如图1）。
以0°为中心对准高频头上的UP箭头标志，贴在量高频头圆周长处，或者打开高频头塑料盖能看见两支相互垂直的探针和一根横穿高频头直径的轴，确定和横穿高频头直径的轴相垂直的探针为极化角零度的位置（如图2），安装时，把高频头安装在天线高频头馈源夹子上，因Ku天线高频头馈源夹子上有零刻度，只要把计算好的极化角参数对准零刻度就行了。
比如在东经116.46°，北纬39.92°，收亚太76.5°极化角为-37.5°，逆时针旋转到37.5°处对准馈源夹子上的0°刻度，收帕拉帕113.0°极化角为-4.1°，逆时针旋转到4.1°处对准馈源夹子上的0°刻度，收泛美169°E极化角为43.5°，顺时针旋转到43.5°处对准馈源夹子上的0°刻度即可。
本人在使用艾雷特，奥斯卡Ku高频头上都采用此方法，因此，调高频头时，一次便锁好高频头极化角，免去了来回调整极化角的烦恼。
天线调节信号强度的方法
天线调节信号强度的方法
天线是无线电通信系统中至关重要的部分，它对信号的接收和发送起着关键的作用。
在使用天线时，有时会遇到信号强度较弱或者信号失真的问题，这时就需要对天线进行调
节来提高信号的质量。
下面将介绍一些常见的天线调节方法。
1.改变天线的位置
天线的位置对信号强度有很大的影响。
通常情况下，将天线放置在高处，远离其他障
碍物和干扰源是最好的。
如果你的天线信号弱或者失真了，尝试将天线放置在更高的位置上，或者将其远离可能引起干扰的物品。
2.调整天线方向
调整天线的方向也可以提高信号强度。
尝试将天线旋转至不同的角度，找到最佳的接
收信号的位置。
对于某些天线，可能需要调整角度的程度甚至是微调，以获得更好的信号
接收效果。
3.使用信号增强器
信号增强器可以帮助增加信号的强度，从而增强信号的质量。
这种设备通常通过天线
连接到接收器或发送器。
信号增强器可以扩大信号，使其可以传输到较远的地方，或帮助
在信号弱的情况下提高信号质量。
4.替换天线
如果其他方法都无法解决信号问题，那么你可能需要考虑更换天线。
市场上有各种不
同类型的天线，包括室内和室外天线，定向和全向天线，无线电和电视天线等等。
选择正
确的天线取决于你的实际需要。
总之，调节天线信号强度是确保顺畅无阻的无线通信的关键之一。
通过调整天线位置、方向、使用信号增强器或者更换天线，你可以让信号更加稳定、清晰。
天线的测量校准方法
天线的测量校准方法天线是无线电通信中具有重要作用的部件，必须对其进行精确的测量和校准才能保障系统的正常运行。
本文将介绍天线测量和校准的基本原理，以及一些流行的测量和校准方法，以期为天线测量和校准提供技术指导和参考。
一、天线的测量和校准的基本原理天线的性能取决于其特性参数，如有效增益、双极性、群延迟和三维增益特性等，这些参数都必须进行测量和校准，以便获得一个准确的天线特性模型。
1.1量原理天线测量要求能够实时采集多种指标，如电磁场强度、频率分布、电压相位等，通过测量指标的变化获得各种天线特性参数。
这需要对场强、频率和相位三个参数进行全面的测量，以确定天线的特性参数。
通常的方法是采用方向性射频探头和信号发生器构建测量系统，用于实时采集天线参数，并计算出各种参数。
1.2准原理校准是在测量完天线参数之后，根据实际需要对参数进行调整，使之满足指定的特性要求，以保证天线能够达到最佳性能。
天线校准的精确度取决于校准时使用的参数数据和校准方法。
通常采用变器来调整原有参数，并调整天线构造，使其达到所需的特性参数。
二、常用的测量和校准方法2.1磁场实测法电磁场实测法是一种典型的天线测量方法，采用特定的发射机和接收机，在一定的距离内实时采集电磁场的特性参数，并根据采集的参数进行测量和分析。
这种方法可以在很短的时间内得到准确和可靠的测量结果，因此被广泛应用于天线测量中。
2.2向图法定向图法是根据天线定向图中收发电位差来测量天线参数，它可以迅速提取出和绘制出完整的定向图。
利用定向图可以推算出天线的旋转、有效增益和半功率宽角等参数，以便进行准确的测量。
2.3式叠加法模式叠加法是根据天线模式叠加量来测量大型天线，它能够有效提高测量精度，减少测量时间，而且可以在有限的空间内完成测量任务。
通过在频率域上观察天线状态，可以及时检测出测量结果有误差，从而提高测量精度。
2.4 位置合金法位置合金法是利用短暂的空间位置合金实验，来测量和检验任意大小的天线，这种方法可以快速的计算天线的参数，并能够实时反馈测量结果，以便进行校准。
天线匹配调试流程
PCB天线匹配调试流程（个人总结）根据个人调试经验归纳总结调试天线匹配的步骤流程，仅供参考--ab。
步骤1、根据结构和PCB大小设计线圈圈数、线宽、圆方等设计PCB天线线圈。
可以根据实际产品需求按照“附件1 :非接触天线电感计算”的参数计算出大约的线圈电感和品质因数Q。
步骤2、按照步骤1设计出PCB的天线线圈，利用网络分析仪测试裸板的天线线圈实际的Q值，然后根据产品对Q值的需要进行并电阻调节 Q值大小。
Q值计算和意义：，f为谐振频率，R为负载电阻，L为回路电感，C为回路电容。
一般而言，Q越高，能量的传输越高，但是过高的 Q值会影响读写器的带通特性，尤其是读写器本身频率点比较偏的时候，标签Q值过高，有可能会导致标签的频率点在读卡器的带通范围之外。
一般设置Q值为20的时候带通特性和带宽都比较好。
一般L和C的值由于要匹配谐振，不怎么好改动，因此要降低 Q 可以通过并联一个电阻R来解决。
所以在设计之初，需要尽量的让品质因数Q 留有余量，以便后期调试。
如果设计太小 Q值就不好往高调试了。
步骤3、针对AS3911芯片的匹配电路可以参考“附件 2 :AS3911_AN01_A ntenn a_Design_Gui ” 初步确定出C、matchi ng 电路。
天线匹配电路参考步骤4、利用网络分析仪适当调整 EMC、matchi ng电路让天线谐振在，匹配 10欧~50欧的电阻。
根据AS3911文档推荐匹配20~30欧效率最高，如果考虑功耗等因素可以适当的匹配电阻变大，提高输入阻抗。
天线匹配意义：在天线的LCR电路中产生谐振，使电路中呈现纯阻抗性，此时电路的阻抗模值最小。
当电压V固定时，电流最大。
(1)电路阻抗最小且为纯电阻。
即 Z=R+jXLjXC=R⑵电路电流为最大。
⑶电路功率因子为1。
⑷ 电路平均功率最大。
即P=I2R(5)电路总虚功率为零。
即QL=QCQT=QLQC=O史密斯圆图图示步骤5 :可以根据史密斯圆图来调整匹配电路。
蓝牙PCB天线详细调试步骤
1. PCB Trace尺寸
设计天线之前，参考一下供应商参考设计资料绘制天线，制板后回来调试。
2. 测试前准备
首先准备一根可焊接的同轴线，割开天线匹配网络与滤波器连接处，将同轴线内芯连接到匹配网络的输入端，外屏蔽层焊接在PCB的地上，尽量靠近天线的输入端匹配网络。
3. VNA校准与调谐
VNA通过同轴电缆连接到产品上，可在同轴电缆外套上铁氧体磁环，铁氧体磁环有助于防止射频电流在同轴电缆外面流动(会干扰测量)。
对VNA Port1（单端口）使用电子校准件或者机械校准进行开路、短路、负载校准。
校准完毕后，将PCB和VNA连接，使用S11/Smith Chart测量输入端阻抗（注意调试时去嵌），可借助Smith Chart2.0 阻抗匹配软件调整匹配网络的LC电容电感的值来调谐，同时也可以切割Trace天线的长度，直到S11轨迹(显示在VNA)在中心频点2441MHz处的史密斯图，此时天线大致调谐完成。
4. 远场测试
使用VNA网络分析仪Smith Chart进行天线调谐后，还有必要进行微调，结合蓝牙产品的发射功能，从而使天线性能得到优化并最终定稿。
对于性能测试，最好是在半电波暗室中进行，能得到天线全部的指标。
但是往往现实不尽如人意，大多数工程师并不从事射频工作，从供应商直接采购蓝牙模组产品进行集成，对于天线更是一无所知。
因此，对于硬件工程师，我们可以使用简单的测试方法，在室内或室外距离产品2米处使用频谱仪接收功率（X,Y,Z三个方向进行评测），从频谱上的功率显示来判断天线性能。
测试过程中注意避免金属物体，如实验室金属桌、文件柜、灯柱和汽车等。
