压电陶瓷驱动电源的研究
压电陶瓷驱动电源的研究
②直流放大式驱动电源原理图如图2所示: 特点: 输出纹波小、频 响范围较宽等优 点; 使用分立器件构 成高压放大器时 得注意输出电式驱动电源原理图
针对分立元件构成高压运放所存在的问题,专家学者提出了 各种解决方案: 文献【1】采用恒流源代替三极管基极电阻,有效降低了 输出电压的纹波; 文献【2】采用超前电容补偿和引入补偿电阻来消除驱动 容性负载产生的自激现象; 文献【3】利用集成高压运放PA85配合少量外围器件,有 效解决了电压非线性问题,提高了频响,减小了自激。
电荷控制型驱动电源
电荷控制型驱动电源可以明显地改善压电陶瓷的迟滞和蠕变; 但由于压电陶瓷的内阻高,充电电流小,响应时间长,更适 合于静态或对频响要求不高的场合。 文献【4】采用集成元件代替分立元件,恒流源驱动,获 得了良好的动态性能。 文献【5】提出的带补偿性质的电流源可以使迟滞和蠕变 都降至1.5%,非常适合于静态定位。 文献【6】提出一种附加电极板电荷反馈控制方法,其位移 与诱导电荷间的迟滞仅为1.7%
电流驱动方式却因电路中各种漏电流的存在很难达到静态 稳定。
参考文献
[1] 冯晓光,赵万生,栗岩,等.减小压电陶瓷驱动电源纹波的 一种有效方法.哈尔滨工业大学学报, 1997, 19(1): 35-38. [2] 赵建伟,孙徐仁,田蔚.低频压电陶瓷驱动器驱动电源研制. 压电与声光, 2002, 24(2): 107-110. [3] 李福良.基于PA85的新型压电陶瓷驱动电源.压电与声光, 2005,27(4): 392-394. [4]吴一辉,杨宜民,王立鼎.压电定位元件的非线性及其线性化 控制原理.功能材料与器件学报, 1996, 2(3): 166-171. [5]RONKANEN P,KALLIO P. Current control of piezoelectric actuatorwith power loss compensation. Proceedings of the 2002 IEEE/RSJ,2002: 1948-1952. [6]FURUTANIK,URUSHIBATAM.Displacementcontrolofpiezoel ectric elementby feedback of induced charge.Nanotechnology,
基于buck电路的高压压电陶瓷驱动电源设计
基于buck电路的高压压电陶瓷驱动电源设计1. 引言1.1 概述本文旨在设计一种基于buck电路的高压压电陶瓷驱动电源,以满足相关应用领域中对高压输出和快速响应的需求。
传统的压电陶瓷驱动电源往往无法提供足够的输出电压,并且响应时间较慢,限制了其在某些场合中的应用。
因此,通过设计一种新型的驱动电源,能够改善这些问题并提升系统性能。
1.2 研究背景随着科技的不断进步和社会对精密控制的需求增加,压电陶瓷作为一种重要的功能材料被广泛应用于多个领域,包括精密仪器、自动控制系统以及医疗设备等。
然而,在实际应用中,由于传统驱动电源存在输出电压不稳定和响应时间较慢等问题,造成了一些限制。
因此,针对这些问题,本文将根据buck电路原理和相关控制策略进行设计,并结合仿真与实验验证来验证所提出方案的有效性。
1.3 目的和意义本文旨在设计一种高压压电陶瓷驱动电源,以提供稳定的输出电压和快速的响应时间。
通过分析buck电路原理、关键元件以及控制策略,选取适当的参数,并考虑保护措施和稳定性问题,从而实现优化设计。
该高压驱动电源的成功设计将具有重要意义。
首先,它将为现有传统驱动电源的不足提供解决方案,并有效改善输出电压不稳定和响应时间较慢等问题。
其次,在精密仪器、自动控制系统以及医疗设备等领域中的应用将得到推广和发展。
最后,本研究也可以为其他相关领域提供借鉴和参考价值。
总之,通过本文对基于buck电路的高压压电陶瓷驱动电源进行设计与研究,旨在寻求一种创新解决方案来满足对高压输出和快速响应需求的需求,并促进相关领域技术的发展与进步。
2. Buck电路原理:2.1 工作原理:Buck电路,也称为降压转换器,是一种常见的DC-DC转换器设计。
它基于一个开关管、电感和用于滤波的输出电容组成。
Buck电路通过周期性地打开和关闭开关管,将输入电源的直流电压转换为所需输出电压的平均值。
在工作过程中,当开关管关闭时,通过电感储存的能量继续供应给输出端负载。
基于转轨驱动的压电陶瓷驱动电源的开题报告
基于转轨驱动的压电陶瓷驱动电源的开题报告一、选题的背景和意义压电陶瓷是一种具有压电效应的材料,能够将机械能转化为电能或者将电能转化为机械能。
在工业、医疗等领域广泛应用,如超声波探伤、声波清洗、精密定位等。
而压电陶瓷的驱动电源也是其应用的重要组成部分,传统的驱动电源多采用线性变压器、开关电源等方式,体积庞大、效率低下,不能满足某些特殊场合的需求,因此研究基于转轨驱动的压电陶瓷驱动电源具有重要意义。
二、选题的研究现状和发展趋势目前国内外已经有一些研究基于转轨驱动的压电陶瓷驱动电源,其中以DC-DC转换器为核心的驱动电路相对成熟,其工作原理是通过电路中的电感和电容实现电能的存储和转移。
此外,也有部分学者通过其他方式实现基于转轨驱动的压电陶瓷驱动电源,如使用多电平换流器等方法。
未来发展趋势是将其与微机电系统、机器人等结合,进一步提升驱动精度、响应速度等性能。
三、选题的研究内容和方法本论文将以DC-DC转换器为核心,以针对压电陶瓷的特性设计驱动电路,通过理论分析、仿真验证和实验研究三个方面,探究基于转轨驱动的压电陶瓷驱动电源的性能优化、控制策略等问题,具体研究内容包括:1. 压电陶瓷的特性介绍、DC-DC转换器相关知识的梳理;2. 基于转轨驱动的压电陶瓷驱动电源的电路设计和仿真模拟;3. 不同压电陶瓷驱动电源控制策略的分析和比较;4. 实验验证和性能评估。
四、选题的预期成果本论文将探究基于转轨驱动的压电陶瓷驱动电源的优化方法和控制策略,实现其性能的提升和应用的拓展。
预期成果包括:1. 基于转轨驱动的压电陶瓷驱动电源的拓扑结构优化方案;2. 适用于不同压电陶瓷的驱动电源控制策略;3. 实验数据和性能评估报告。
五、论文的进度计划第一季度:完成文献调研,明确研究方向和设计思路。
第二季度:设计和仿真转换器电路,进行仿真分析。
第三季度:开展实验验证,获得实验数据,并进行数据分析和初步结论。
第四季度:完成论文撰写和修改,准备答辩材料。

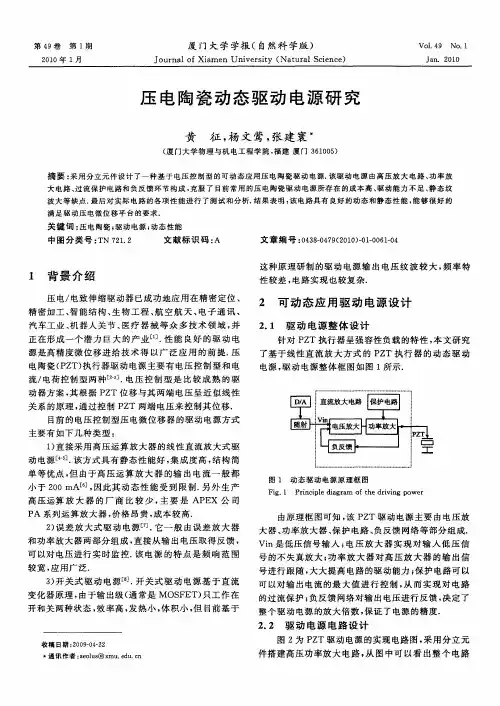

压电陶瓷动态驱动电源研究
2 2 驱 动 电源 电路 设 计 .
收 稿 日期 :0 90-2 2 0 -42 *通 讯 作 者 :els x . d . n aou@ mu e u c
2 误 差 放大 式 驱 动 电源 [ . 一 般 由误 差 放 大 器 ) 7 它 ] 和功 率放 大器 两 部分组 成 , 直接 从输 出电压 取得 反馈 ,
图 1 动态驱动电源原理框 图
Fi . P i cp e d a r m ft ed ii g p we g 1 rn i l ig a o h rv n o r
压 电 陶 瓷 动 态 驱 动 电 源 研 究
黄 征 , 文 莺 , 建 寰 杨 张
( 门 大学 物 理 与 机 电工 程 学 院 , 建 厦 门 3 10 ) 厦 福 6 0 5
摘 要 : 用分立元件设计了一种基于 电压控 制型的可动态应用 压电陶瓷驱动 电源. 采 该驱动电源 由高压放大 电路 、 功率 放
流/ 电荷控 制型 两 种L ] 电压 控 制 型 是 比较 成 熟 的驱 2 .
性较差 , 电路实 现 也较 复杂 .
2 可 动 态 应 用 驱 动 电源 设 计
2 1 驱 动 电源 整 体 设 计 .
针 对 P T执行 器呈 强容 性负 载 的特性 , 文 研究 Z 本 了基 于线性 直 流 放 大方 式 的 P T 执 行 器 的 驱 所示 .
图 2 P T驱 动 电源 的实 现 电路 图 , 用分 立 元 为 Z 采 件 搭建 高压 功率 放 大 电路 , 图 中可 以看 出整 个 电 路 从

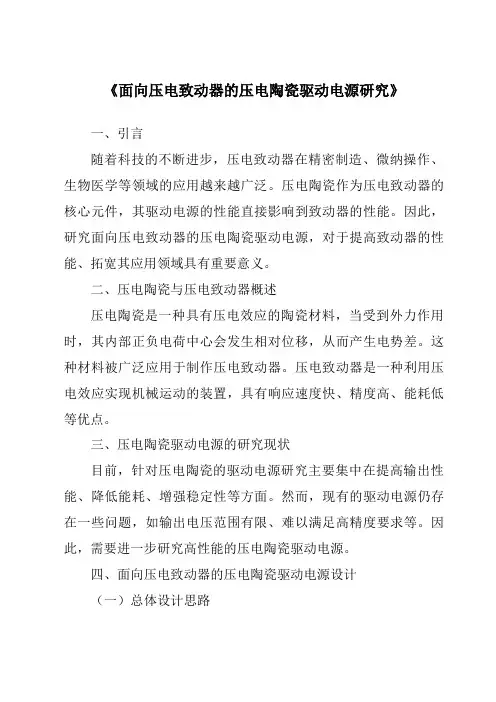

《面向压电致动器的压电陶瓷驱动电源研究》
《面向压电致动器的压电陶瓷驱动电源研究》一、引言随着科技的不断进步,压电致动器在精密制造、微纳操作、生物医学等领域的应用越来越广泛。
压电陶瓷作为压电致动器的核心元件,其驱动电源的性能直接影响到致动器的性能。
因此,研究面向压电致动器的压电陶瓷驱动电源,对于提高致动器的性能、拓宽其应用领域具有重要意义。
二、压电陶瓷与压电致动器概述压电陶瓷是一种具有压电效应的陶瓷材料,当受到外力作用时,其内部正负电荷中心会发生相对位移,从而产生电势差。
这种材料被广泛应用于制作压电致动器。
压电致动器是一种利用压电效应实现机械运动的装置,具有响应速度快、精度高、能耗低等优点。
三、压电陶瓷驱动电源的研究现状目前,针对压电陶瓷的驱动电源研究主要集中在提高输出性能、降低能耗、增强稳定性等方面。
然而,现有的驱动电源仍存在一些问题,如输出电压范围有限、难以满足高精度要求等。
因此,需要进一步研究高性能的压电陶瓷驱动电源。
四、面向压电致动器的压电陶瓷驱动电源设计(一)总体设计思路为满足压电致动器的高性能要求,设计一款高性能的压电陶瓷驱动电源。
该电源应具有宽范围输出电压、高精度控制、低能耗等特点。
(二)关键技术分析1. 高精度控制技术:采用高精度的ADC和DAC芯片,实现电压的精确控制和测量。
同时,采用先进的控制算法,如PID控制、模糊控制等,提高系统的稳定性和响应速度。
2. 宽范围输出电压技术:通过设计多级放大电路和DC-DC 转换电路,实现宽范围的输出电压。
同时,采用自适应调整技术,根据实际需要自动调整输出电压。
3. 节能技术:通过优化电路设计、采用高效能开关器件等措施,降低电源的能耗。
同时,在保证性能的前提下,尽量减小电源的体积和重量。
(三)实现方法与步骤1. 制定详细的设计方案和参数要求。
2. 选择合适的芯片和元器件,进行电路设计。
3. 完成电路板的制作和组装。
4. 进行电路调试和性能测试。
5. 对系统进行优化和改进,直至满足设计要求。

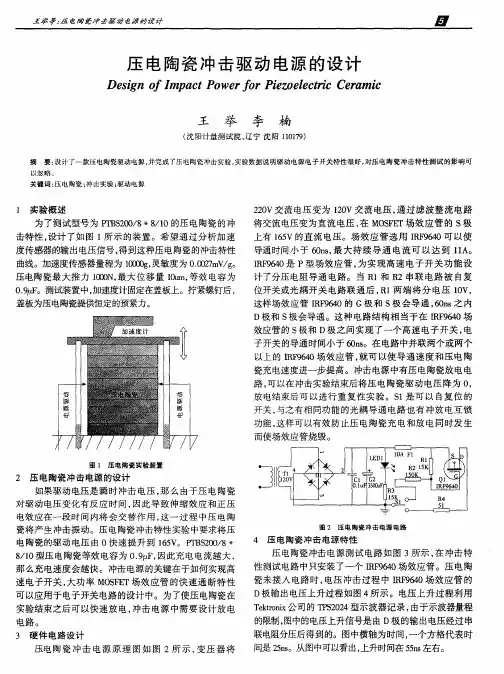

压电陶瓷冲击驱动电源的设计
D极和 S 极会导通。这种 电路结构相当于在 I R V ) 6 4 0 场 效应 管的 S 极 和 D极 之 间实 现 了一 个 高速 电 子开 关 , 电 子开关 的导 通时 间小 于 6 0 n s 。在 电路 中并联两 个或 两个 以上的 I R F 9 6 4 0 场效应管 , 就可 以使 导通速度和压电陶 瓷充电速度进一步提高。冲击电源中有压 电陶瓷放电电 路, 可 以在 冲击实 验结束 后将 压 电 陶瓷 驱 动 电压 降为 0 , 放 电结束后 可 以进行 重 复性 实 验 。S 1 是 可 以 自复位 的 开关 , 与之有 相 同功能 的光耦 导 通 电路 也 有 冲 放 电互 锁
这样 场效应 管 I 肿 6 4 0的 G极 和 S极 会 导通 , 6 0 n s 之 内
度传感器的输出电压信号, 得到这种压电陶瓷的冲击特性 曲线 。加速度传 感器量 程为 1 0 0 3 0 g , 灵 敏度为 0 . 0 0 2 7 m V / g 。 压 电陶瓷 最 大推 力 1 0 0 0 N , 最大位移量 1 0 u m, 等 效 电容为 0 . 9 p . v 。测试装置中, 加速度计固定在盖板上。拧紧螺钉后, 盖板 为压 电陶瓷提供恒定的预紧力 。
电陶 瓷的驱 动 电压 由 0快 速 提 升 到 1 6 5 V。P T B S 2 0 0 / 8*
0 . 1 u F 3 3 0 o u F , R3
u —R 4 图 2 压 电 陶瓷 冲 击 电 源 电 路
4 压 电陶瓷 冲击 电源特 性
8 / 1 0型压 电陶瓷 等效 电容 为 0 . 9 t W, 因此 充 电电 流越 大 ,
导通 时间小 于 6 0 n s , 最 大 持 续 导 通 电流 可 以 达 到 1 1 A 。 I R F 9 6 4 0是 P型 场 效 应管 , 为 实 现高 速 电子 开 关 功 能 设 计 了分 压 电阻 导通 电路 。 当 R 1和 R 2串联 电路 被 自复 位开关 或光 耦 开关 电路 联 通 后 , R 1 两 端 将 分 电压 1 0 V,
压电陶瓷执行器的驱动技术研究
压电陶瓷执行器的驱动技术研究一、本文概述Overview of this article随着科技的快速发展,压电陶瓷执行器作为一种重要的驱动元件,在精密控制、振动抑制、传感器等领域的应用日益广泛。
其独特的驱动特性,如快速响应、高精度定位、低能耗等,使得压电陶瓷执行器在现代科技中占据了举足轻重的地位。
然而,如何高效、稳定地驱动压电陶瓷执行器,充分发挥其性能优势,一直是研究人员关注的焦点。
With the rapid development of technology, piezoelectric ceramic actuators, as an important driving component, are increasingly widely used in precision control, vibration suppression, sensors and other fields. Its unique driving characteristics, such as fast response, high-precision positioning, low energy consumption, etc., make piezoelectric ceramic actuators occupy a pivotal position in modern technology. However, how to efficiently and stably drive piezoelectric ceramic actuators and fully leverage their performance advantages has always been a focus of attention forresearchers.本文旨在探讨压电陶瓷执行器的驱动技术,深入分析其驱动原理、驱动电路设计、驱动信号优化以及在实际应用中的性能表现。
压电陶瓷功率驱动电源的研究
18.张庆玲用VHDL 硬件描述语言设计波形发生器 2002(03)
19.迟洁如.杨杰CPLD在程控高频任意波形发生器中的应用 2003(01)
20.刘成尧.王小海.祁才君基于CPLD芯片FLEX6016实现DDS技术的任意波形发生器的研制 2003(04)
2.学位论文王应丽基于DDS的任意波形发生器研究
目前,基于直接数字频率合成 (Direct Digital Frequency Synthesis简称DDS) 技术的任意波形发生器在设计上多采用FPGA结合微处理器芯片的形式。DDS部分功能由FPGA来实现,微处理器芯片用于完成控制功能,这种结构电路复杂,开发周期长,系统的软硬件升级也存在困难。可编程片上系统(SOPC)设计是一个崭新的、富有生机的嵌入式系统设计方向,嵌入式集成化设计正成为电子领域发展的一个重要方向。本文利用SOPC技术研究在单片FPGA上实现任意波形发生器的可行性。
嘲凰际~疏点击圈…一…。页中文本框中的内容,如口,再键入改动值。
页面下方的回按钮,再进行波形选择。
硕十论文&电陶瓷功率驱动电源的研究
选择所需文件,单击“确定一按钮,回到参数设置页面,单击L_二幽按钮
ro■o■■鼍呵
则完成了波形文件的选择。
5.2.2用户自定义波形的程序设计
图5.2.3.1自定义波形子程序流程图
41.M J Flanagan.G A Zinunennan Spur-reduced digital sinusoid synthesis 1995(07)
42.J Vankka Spur reduction techniques in sine output direct digJtal synthesiS 1996
电压驱动型开关式压电陶瓷驱动电源的设计
电压驱动型开关式压电陶瓷驱动电源的设计导言压电陶瓷是一种能够将电能转化为机械能的材料,广泛应用于传感器、执行器和能量收集器等领域。
在很多应用中,需要将电源提供给压电陶瓷,以实现其工作。
本文将详细介绍电压驱动型开关式压电陶瓷驱动电源的设计原理、方法和注意事项,希望能够为相关领域的工程师和研究人员提供一些参考。
一、设计原理1.1 电压驱动型压电陶瓷电压驱动型压电陶瓷是一种常见的压电器件,它通过在其两端施加电压来产生机械扰动。
当施加的电压发生变化时,压电陶瓷就会发生形变,从而实现其在传感、控制等方面的应用。
为了实现对电压驱动型压电陶瓷的驱动,需要设计一种合适的电源电路。
1.2 开关式电源电路开关式电源电路是一种常用的电源设计方案,它通过开关管实现对电压的控制和调节。
在设计开关式电源电路时,需要考虑到电压稳定性、效率和频率等因素,以确保对压电陶瓷的驱动能够达到预期的效果。
二、设计方法在设计电压驱动型开关式压电陶瓷驱动电源时,首先需要确定所需的驱动电压和电流。
然后根据这些参数来选择合适的开关管、电感和电容等元件,设计出合适的电源电路结构。
在设计电源电路时,需要考虑到电压波动、电流波动和功率损耗等因素,以确保电源的输出能够满足对压电陶瓷的驱动需求。
2.2 控制电路设计除了电源电路外,还需要设计控制电路来实现对开关管的控制。
控制电路通常包括PWM控制器、反馈电路和保护电路等部分,它们共同协调工作,确保开关管能够按照预期的方式进行开关,从而实现对电压驱动型压电陶瓷的有效驱动。
2.3 整体设计在完成电源电路和控制电路的设计后,需要对整个系统进行整体设计和调试。
这包括对电源电路和控制电路进行联合调试,以确保它们能够协同工作,并输出稳定的驱动电压和电流。
在整体设计和调试过程中,需要特别关注电源的效率、稳定性和可靠性等方面的指标。
三、注意事项3.1 电源稳定性在设计电压驱动型开关式压电陶瓷驱动电源时,需要特别关注电源的稳定性。
便携式高精度动态压电陶瓷驱动电源研究的开题报告
便携式高精度动态压电陶瓷驱动电源研究的开题报告一、研究背景动态压电陶瓷具有宽频段、高转换效率、高精度等特性,在航空航天、仪器仪表等领域有着广泛的应用。
然而,传统的驱动电源存在易受干扰、体积较大、效率低等缺点,限制了压电陶瓷的应用。
因此,研究一种便携式、高精度的动态压电陶瓷驱动电源,具有重要的研究意义和应用价值。
二、研究目的本研究旨在设计一种便携式、高精度的动态压电陶瓷驱动电源,提高驱动电源的工作效率和精度,满足动态驱动压电陶瓷的需求。
三、研究内容1.系统设计:采用前级升压电路和后级谐振电路,进行驱动电源的设计和优化。
2.压电陶瓷负载仿真:使用仿真软件对驱动电路和压电陶瓷的负载进行仿真,优化设计参数,提高负载匹配度。
3.驱动电源性能测试:建立测试平台,对设计好的驱动电源进行性能测试,测试参数包括输出电压和电流的稳定性、波形失真度、转换效率等。
4.系统整合:将前述步骤的设计和测试结果整合,形成一套完整的便携式高精度动态压电陶瓷驱动电源系统。
四、研究意义本研究设计的便携式高精度动态压电陶瓷驱动电源,将可以应用于航空航天、仪器仪表、医疗器械等领域,提供更加精准、高效的动态压电陶瓷驱动服务。
同时,该研究还具有一定的理论和应用价值,对于推进电力电子技术和自动化控制技术的发展具有推动作用。
五、研究方法本研究将采用仿真分析、电路设计、电路测试等方法,重点考虑驱动电源的精度、效率和抗干扰能力,优化设计参数,选用合适的器件和工艺流程,最终实现系统整合。
六、研究预期成果本研究将设计一套便携式、高精度的动态压电陶瓷驱动电源系统,实现输出电压和电流的稳定性和波形失真度的控制,提高转换效率和抗干扰能力。
同时,通过性能测试和实际应用,验证该驱动电源的优越性和可靠性。
七、研究进程计划2022年9月-2022年12月:文献综述、系统设计2023年1月-2023年3月:压电陶瓷负载仿真2023年4月-2023年6月:驱动电源性能测试2023年7月-2023年9月:系统整合、论文撰写八、参考文献1. 葛家南, 冯立慧等. 压电陶瓷材料的基本性能与应用[M]. 北京: 清华大学出版社, 2002.2. 陈建华, 陈峻助. 压电陶瓷驱动电源的设计与应用[J]. 现代电子技术, 2005, 28(3): 25-27.3. 王显宣, 张永胜. 面向高精度动态驱动的压电陶瓷电源[J]. 传感器与微系统, 2009, 28(2): 77-80.4. Amin M J, Dutta A, Fazal M A, et al. A high voltage gain boost-type voltage source inverter for piezoelectric actuator applications[J]. IEEE Transactions on Industrial Electronics, 2011, 58(1): 163-170.5. Chou Y M, Tsai P T, Lee Y C. High-output-voltage and adjustable-frequency piezoelectric transformer-based DC-DC converter[J]. IEEE Transactions on Power Electronics, 2009, 24(8):1921-1928.。
电压驱动型开关式压电陶瓷驱动电源的设计
电压驱动型开关式压电陶瓷驱动电源的设计【摘要】本文针对电压驱动型开关式压电陶瓷驱动电源的设计进行了深入研究。
在首先介绍了背景知识,说明了电压驱动型开关式压电陶瓷驱动电源在现代科技领域的重要性和应用前景。
接着阐明了本研究的意义,指出了设计优化将有助于提高设备性能和降低成本。
明确了研究目的,即探索一种更高效的电压驱动方式来提升压电陶瓷的性能。
在详细介绍了开关式电源的原理、压电陶瓷驱动原理、电压驱动方式选择、设计思路和电路图设计。
最后在提出了设计优化方向、实验验证以及未来展望,展望未来电压驱动型开关式压电陶瓷驱动电源在各个领域的广泛应用前景。
通过本研究,可以为相关领域的研究提供参考和借鉴,推动科技的发展和应用。
【关键词】开关式电源、压电陶瓷、电压驱动、设计、电路图、设计优化、实验验证、未来展望。
1. 引言1.1 背景介绍电压驱动型开关式压电陶瓷驱动电源是一种常用于驱动压电陶瓷的电路设计方案。
压电陶瓷具有优良的压电性能,可以将电能转化为机械能,常被应用于超声波发生器、声纳、精密仪器等领域。
而电压驱动型开关式电源则能够提供稳定的电压输出,并能够通过PWM调节实现对陶瓷的精准驱动。
在传统的开关式电源设计中,常采用脉宽调制(PWM)技术来调节输出电压。
而在驱动压电陶瓷时,需要考虑到陶瓷的高电阻特性和高驱动电平要求,因此需要设计一种适用于压电陶瓷驱动的电源供电方案。
电压驱动型开关式压电陶瓷驱动电源的设计将成为未来研究的重要方向,有望在工业和科研领域发挥重要作用。
通过研究电压驱动型开关式压电陶瓷驱动电源的设计,可以更好地理解开关式电源和压电陶瓷的原理,探索新型驱动方式选择的方法,设计出更加稳定和高效的驱动电路,为压电陶瓷在各个领域的应用提供更好的支持。
本文旨在针对该问题展开研究,探讨电压驱动型开关式压电陶瓷驱动电源的设计方法和优化方向。
1.2 研究意义研究电压驱动型开关式压电陶瓷驱动电源,可以提高压电陶瓷的效率和稳定性,进而提升整个系统的性能。
压电陶瓷微位移器驱动电源设计及研究的开题报告
压电陶瓷微位移器驱动电源设计及研究的开题报告一、研究背景和意义压电陶瓷微位移器广泛应用于微机电系统(MEMS)领域,具有微型化、高精度、高灵敏度等特点,已被大量应用于振动传感器、声波滤波器、悬浮平台、自适应光学等领域。
驱动电源对陶瓷微位移器的性能影响巨大,因此研究压电陶瓷微位移器驱动电源设计对于提高其性能具有十分重要的意义。
二、研究内容和方法本研究旨在设计一种高效、高精度的压电陶瓷微位移器驱动电源。
具体内容包括:1、对压电陶瓷微位移器的工作原理、性能指标以及驱动电源的要求进行研究分析;2、设计和实现可调电压源和可调电流源;3、研究不同调制频率和幅度下的驱动电压对压电陶瓷微位移器性能的影响;4、测试和评估所设计的驱动电源的性能指标,包括输出稳定性、响应速度、噪声、效率等。
研究方法主要包括理论分析和实验研究,理论分析将通过对压电陶瓷微位移器驱动电源相关理论的研究和分析,建立模型进行仿真分析;实验研究将通过搭建实验平台,进行不同实验条件下驱动电压的测试,对实验结果进行分析和评估。
三、预期成果和意义通过本研究,预期取得以下研究成果:1、设计一种高效、高精度的压电陶瓷微位移器驱动电源,满足其性能需求;2、研究和分析不同调制频率和幅度下驱动电压对压电陶瓷微位移器性能的影响规律;3、提高对于压电陶瓷微位移器驱动电源设计的认识和理解,为实际应用提供指导。
四、研究进度安排本研究拟于2022年1月开始,至2023年12月结束,初步进度安排如下:2022年1月-2022年5月:对压电陶瓷微位移器的工作原理、性能指标以及驱动电源的要求进行研究分析,并进行中期论文报告;2022年6月-2023年9月:设计和实现可调电压源和可调电流源,并研究不同调制频率和幅度下的驱动电压对压电陶瓷微位移器性能的影响;2023年10月-2023年12月:测试和评估所设计的驱动电源的性能指标,并完成论文撰写和答辩等相关工作。
五、论文结构安排本论文拟分为以下几个部分:1、绪论:研究背景、研究意义、相关领域研究现状、研究内容和方法等;2、压电陶瓷微位移器驱动电源相关理论:陶瓷微位移器的工作原理及性能指标、驱动电源的基本理论和要求等;3、所设计的压电陶瓷微位移器驱动电源原理及设计:可调电压源的设计与实现、可调电流源的设计与实现、电源控制电路的设计等;4、实验平台的建立和实验结果分析:实验平台的搭建、不同调制频率和幅度下驱动电压的测试,实验结果的分析和评估等;5、总结与展望:对本研究的工作进行总结和归纳,对未来进一步研究的展望和建议。
电压驱动型开关式压电陶瓷驱动电源的设计
电压驱动型开关式压电陶瓷驱动电源的设计一、引言随着技术的不断发展,压电陶瓷在许多领域得到了广泛的应用,例如超声波传感器、电子换能器等。
而压电陶瓷的驱动电源也是其应用的重要组成部分。
本文将要介绍的是电压驱动型开关式压电陶瓷驱动电源的设计。
二、电压驱动型开关式压电陶瓷驱动电源的需求与特点1. 需求对于压电陶瓷的驱动电源来说,稳定的输出电压是非常关键的。
由于压电陶瓷的工作需要沿周期性的电场进行驱动,因此需要一种稳定且能够输出可控的周期性电压的电源。
对于一些特殊应用场景,电源的体积和重量也是很大的挑战。
2. 特点电压驱动型开关式压电陶瓷驱动电源的特点主要有以下几点:高效、稳定、可控、小巧轻便。
三、电压驱动型开关式压电陶瓷驱动电源的设计原理1. 基本原理电压驱动型开关式压电陶瓷驱动电源的设计原理是利用开关管的开关动作,将直流电压转换成周期性的脉冲电压,然后通过滤波电路将脉冲电压转换为稳定的周期性电压输出。
通过调节开关管的开关频率和占空比,可以实现对输出电压的调控。
四、电压驱动型开关式压电陶瓷驱动电源的设计关键技术1. 开关管的选型对于电压驱动型开关式压电陶瓷驱动电源而言,开关管的选型是至关重要的。
开关管的导通和关断特性直接影响了输出电压的稳定性和可调范围。
在选择开关管时需要考虑其导通电阻、关断速度、耐受电压等参数,从而满足电源输出的稳定性和可控性要求。
2. 变压器的设计变压器在电压驱动型开关式压电陶瓷驱动电源中起到了电压升降和隔离的作用。
设计合理的变压器可以有效提高电源的效率和输出稳定性。
对于电源体积和重量较小的要求,变压器的设计也是一个重要考虑因素。
3. 整流滤波电路设计整流滤波电路在电压驱动型开关式压电陶瓷驱动电源中是解决脉冲电压输出平滑为稳定周期性电压输出的关键。
合理设计整流滤波电路,选择合适的电容、电感等元件,可以有效提高电源输出的稳定性和纹波系数。
五、电压驱动型开关式压电陶瓷驱动电源的设计实例下面将以某压电陶瓷换能器为例,演示电压驱动型开关式压电陶瓷驱动电源的设计实例。
基于ARM和DDS技术的压电陶瓷驱动电源设计的开题报告
基于ARM和DDS技术的压电陶瓷驱动电源设计的开题报告一、选题背景压电陶瓷是一种具有广泛应用前景的智能材料,可用于精密控制、运动控制、力传感、声波传感、气体流量控制、生物医学等领域。
为了使压电陶瓷能够正常工作,需要用到精密的驱动电源,实现对其电势信号的输入和控制。
传统的压电陶瓷驱动电源常常使用直流稳压电源,但存在着面积大、功率低、效率低等问题。
因此,设计一种基于ARM和DDS技术的压电陶瓷驱动电源,具备集成度高、功率密度大、效率高等特点,可以更好地满足压电陶瓷在实际应用中的需求。
二、研究目的本课题旨在设计一种基于ARM和DDS技术的压电陶瓷驱动电源,以提高驱动电源的集成度、功率密度和效率,并实现对其电势信号的精确控制。
三、研究内容1. 压电陶瓷的原理和应用2. 直流稳压电源的原理和局限性3. ARM和DDS技术的基本原理和特点4. 基于ARM和DDS技术的压电陶瓷驱动电源设计5. 电路仿真和实验验证四、研究方法本课题主要采用文献调研、仿真分析和实验验证的方法。
通过对压电陶瓷的原理和应用、直流稳压电源的原理和局限性、ARM和DDS技术的基本原理和特点进行论述,深入了解其工作原理和性能。
然后借助仿真软件进行电路仿真,分析电路特性、性能参数和电路效率等,并选取适当的材料和元器件进行实验验证。
五、研究意义本课题可以为压电陶瓷驱动电源的设计和应用提供一种新的思路和方法。
基于ARM和DDS技术的压电陶瓷驱动电源具备集成度高、功率密度大、效率高等特点,能够更好地满足压电陶瓷在实际应用中的需求,并为相关领域的研究提供有益的参考。
同时,本课题也可促进压电陶瓷等智能材料的应用推广和产业发展。
【文献综述】压电陶瓷执行器驱动电源的设计
目前压电陶瓷驱动器主要由电压控制型驱动电源和电荷控制型驱动电源。 电压控制型驱动器是根据压电陶瓷位移与其两端电压呈近似线性关系的原理,通过控 制电压来控制位移。电压型驱动电源主要有2种形式:一种是基于直流变换原理的开关 式驱动电源,这种方法的功率损耗小、效率高、体积小,但高频干扰
立元件构成高压放大器等研究中采用恒流源代替驱动三极管基极电阻[3],有效降低了输 出电压的纹波,而赵建伟、孙徐仁等则使用超前电容补偿和引入补偿电阻的方法来消 除由于驱动容性负载而产生的自激现象[ 4 ]。利用集成高压运算放大器(如PA85、PA78 等)配合少量的外围器件,可以有效解决输
出电压的非线性问题,并能提高驱动电源的频率响应特性,减少自激现象[ 5],提高整 个系统的输出特性。目前高压运放技术日趋完善,直流放大式驱动电源己成为该领域 的主流。
较大,电源输出纹波较大,频响范围较窄[1],如图1。另一种是直流放大式驱动电源, 这种电源输出纹波小,频响范围较宽[2],如图2。其中高压放大器可以由分立器件组 成,也可由集成的高压运算放大器组成。使用分立器件构成高压放大器时需要注意输 出电压的非线性、纹波、频率响应以及自激振动等问题。冯晓光、赵万生等在采用分
文献综述
机械设计制造及其自动化 压电陶瓷执行器驱动电源的设计
压电陶瓷执行器因其体积小、位移分辨率高、响应速度快、输出力大、换能效益 高等优点,广泛应用于扫描探针显微镜、自适应主动光学元件、纳米定位、振动控 制、声学、声纳、微流体输送等领域中。
基于电荷反馈控制的压电陶瓷驱动电源研究
基于电荷反馈控制的压电陶瓷驱动电源研究基于压电陶瓷的驱动技术在微米以至纳米级的微驱动领域有着重要的作用。
压电陶瓷驱动器具有体积小、响应快、位移分辨率高等优点,是微位移驱动定位技术中的理想驱动器件。
压电陶瓷驱动器在驱动电源作用下输出位移,因此,任何压电陶瓷驱动技术的研究都离不开特定的驱动电源。
目前市场上常见的压电陶瓷驱动电源大多是采用线性驱动方式,未能有效解决压电陶瓷迟滞非线性特性所引起的驱动精度的降低。
为了补偿迟滞非线性并提高驱动精度,分析了压电陶瓷驱动器输入电压、输入电电荷与输出位移之间的关系,设计了基于电荷反馈控制的压电陶瓷驱动电源,有效的提高了驱动精度。
设计的压电陶瓷驱动电源采用24V电池供电,先通过前级升压电路将24V电压升至160V固定电压。
前级输出电压经DC/AC半桥逆变生成可调频调幅的正弦波,后级DC/DC降压电路实现了输出直流偏置电压,两者相叠加可以实现满足要求的压电陶瓷驱动电压的输出。
前级升压电路采用Boost电路,采用了 PI调节实现闭环控制。
后级DC/AC采用半桥逆变拓扑,双极性SPWM控制策略,设计了电压峰值闭环控制系统,其中参考给定值为后级降压电路的直流输出电压值。
同时,两路后级由前级电路并联输出,后级DC/AC输出经过1:1变压器进行隔离,保证了逆变输出电压与后级直流输出能够有效合理地进行叠加,从而有效地用于驱动压电驱动器。
在利用Matlab对设计的电源进行仿真分析基础上,对电源的参数进行优化。
根据压电陶瓷驱动器具有的迟滞非线性特性,在分析压电陶瓷的输出位移与电荷之间函数关系的基础上,设计了基于电荷反馈控制用于压电陶瓷驱动电源。
控制系统能够通过计算得到压电驱动器的位移,并通过PID调节更新后级降压电路的直流输出,而后级逆变电路输出幅值自动跟随降压电路的输出电压。
在理论分析和仿真验证的基础上,设计并完善了硬件电路。
采用NI CompactRIO系统,实现系统软件程序。
针对QDS-14×14×24型压电陶瓷叠堆驱动器搭建了实验平台,进行系统实验分析。
压电陶瓷执行器驱动电源的设计[设计+开题+综述]
开题报告机械设计制造及其自动化压电陶瓷执行器驱动电源的设计一、选题的背景与意义压电陶瓷执行器因其体积小、位移分辨率高、响应速度快、输出力大、换能效益高等优点,广泛应用于扫描探针显微镜、自适应/主动光学元件、纳米定位、振动控制、声学、声纳、微流体输送等领域中。
对于压电陶瓷稳定工作很多困难亟待解决,其中最迫切的就是驱动电源,由于压电陶瓷执行器具有亚微米与纳米级的位移精度与位移分辨率,故对于压电陶瓷执行器驱动电源的稳度与精度也有很高要求。
压电陶瓷驱动电源技术己成为目前压电陶瓷执行器应用中的关键技术之一。
二、研究的基本内容与拟解决的主要问题研究的基本内容:基于高电压运算放大器PA08,设计可连续输出0~±150V电压的压电陶瓷执行器的驱动电源电路:1.设计并调试高电压运算放大器PA08的工作电源电路,该电路包括变压电路,整流电路,过滤电路,稳压电路;2.基于高电压运算放大器PA08,设计并调试压电陶瓷执行器的驱动电源电路;3.设计过压保护电路,过流保护电路,快速放电电路。
拟解决的主要问题:1.确定运算放大器放大比的数值,使输出电压满足0~±150V。
2.解决高压运算放大器PA08工作电源电路,该电路与220V交流电相连,通过变压使其提供0~±160V的电压。
3.解决交流电变直流电的问题。
4.解决电压稳定输出的问题。
5.解决电容快速放电的问题。
6.解决如何防止电压过大或电流过大造成电路损坏的问题。
三、研究的方向与研究路线四、研究的总体安排与进度第1~4周:查阅文献,完成外文翻译,文献综述和开题报告;第5~6周:掌握变压、整流、滤波、稳压电路的原理,运算放大器的工作原理,以及过压保护,过流保护,快速放电电路的原理,采用Protel完成压电陶瓷执行器驱动电源的原理图设计;第7~12周:完成压电陶瓷执行器驱动电源电路的实际设计与调试;第13周:撰写毕业论文。
参考文献[1] 秦曾煌. 电工学·上/下册, 电工/电子技术.[M] 北京: 高等教育出版社, 2004.[2] 李福良. 基于PA85的新型压电陶瓷驱动电源.[J] 压电与声光, 2005, 27(4): 392-394.[3] 王宏, 钟朝位, 张树人. 压电陶瓷驱动器线性动态驱动电源的研制.[J] 压电与声光,2004, 26(3): 189-191.毕业论文文献综述机械设计制造及其自动化压电陶瓷执行器驱动电源的设计压电陶瓷执行器因其体积小、位移分辨率高、响应速度快、输出力大、换能效益高等优点,广泛应用于扫描探针显微镜、自适应主动光学元件、纳米定位、振动控制、声学、声纳、微流体输送等领域中。
基于PA85的新型压电陶瓷驱动电源
电荷驱动型压电陶瓷驱动电源能很好的改善压电陶瓷的迟滞和蠕变,所以理想情况下一般采用电荷控制方式。
但电荷驱动法电路比较复杂,实现起来比较困难,而且响应时间比较长,动态特性较差,所以实际中应用该方法的驱动电源不多。
1.3.3压电陶瓷驱动电源的研究现状
随着压电陶瓷驱动器在纳米技术、精密测量、微细加工、微电子、机器人等领域得到广泛应用,近几年世界各国对压电陶瓷驱动电源技术的研究也取得了很大的进展。
1.HPV系列压电陶瓷驱动电源
图卜2是哈尔滨工业大学研制的HVP系列压电陶瓷驱动电源,它具有如下主要特点:
·输出电压高稳定性、高分辨率
·高频率响应和极低的静态纹波
·输出电压可实时监控
·具有模拟、手动控制、SPP口控制三种
控制方式
·液晶汉字显示及薄膜按键输入,提供了良好的
人机界面图1.2HPV驱动电源·具有过流、短路保护等功能
·单极性电源输出电压为0.300V可选
HPV系列压电陶瓷驱动电源的技术指标如下:
电压稳定性:1%o/8hours
·输出电压分辨率:30ppm
一一静态电压纹波:30ppm
2.E.612.CO高速压电陶瓷驱动电源
幽1.3E.612,CO驱动电源
图7-2电源误差曲线
7.3输出电压静态纹波的测量
利用计算机RS.232接口给出OV,100V,200V,300V的电压输出指令,每隔30秒钏一测量输出的电压交流纹波,共测100个点,绘制电压交流纹波曲线,测量结果如图7-3至7-6所示:
隆l7-3ov时输山电压静态纹波。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
驱动电源的分类
压电陶瓷驱动电源分为两种:电压型驱动电源和电流型驱动 电源。 电压型驱动电源又分为两种:直流放大式驱动电源和开关式 驱动电源。 ①基于直流变换原理的开关式驱动电源原理图如图1所示: 特点: 功耗小、效率高、体 积小等优点 高频干扰大、输出纹 波大、频响范围窄等 缺点
图 1 开关式驱动电源原理图
1998, 式却因电路中各种漏电流的存在很难达到静态 稳定。
参考文献
[1] 冯晓光,赵万生,栗岩,等.减小压电陶瓷驱动电源纹波的 一种有效方法.哈尔滨工业大学学报, 1997, 19(1): 35-38. [2] 赵建伟,孙徐仁,田蔚.低频压电陶瓷驱动器驱动电源研制. 压电与声光, 2002, 24(2): 107-110. [3] 李福良.基于PA85的新型压电陶瓷驱动电源.压电与声光, 2005,27(4): 392-394. [4]吴一辉,杨宜民,王立鼎.压电定位元件的非线性及其线性化 控制原理.功能材料与器件学报, 1996, 2(3): 166-171. [5]RONKANEN P,KALLIO P. Current control of piezoelectric actuatorwith power loss compensation. Proceedings of the 2002 IEEE/RSJ,2002: 1948-1952. [6]FURUTANIK,URUSHIBATAM.Displacementcontrolofpiezoel ectric elementby feedback of induced charge.Nanotechnology,
压电陶瓷驱动电源的研究
课题的研究意义
随着精密工程与精细工程的迅速发展,亚纳米和纳米级定 位技术和微动伺服技术已成为微机电系统、超精密加工和 生物工程等前言学科的关键技术。
压电陶瓷驱动器系统作为理想的纳米级微位移器件具有体 积小、位移分辨率高、频响高、承载力大、无噪声、不发 热等优点。
但压电陶瓷存在的迟滞蠕变等非线性特性给控制带来了 困难,制约了应用。 驱动电源是引起其迟滞蠕变现象的主要原因之一。
基于电压驱动方式的压电陶瓷驱动电源结构简单,可控性 强,技术比较成熟,但是存在迟滞、蠕变、带宽窄等固有缺点。 为克服这些缺点使控制线性化,需要引入反馈环节,或者添 加控制算法,这增加了控制的复杂程度,降低了可控性。 使用电流驱动方式可以通过控制电荷来线性控制压电陶瓷 位移,简化控制过程,提高开环控制精度,
②直流放大式驱动电源原理图如图2所示: 特点: 输出纹波小、频 响范围较宽等优 点; 使用分立器件构 成高压放大器时 得注意输出电压 的非线性、频响、 自激振动等问题
图 2 直流放大式驱动电源原理图
针对分立元件构成高压运放所存在的问题,专家学者提出了 各种解决方案: 文献【1】采用恒流源代替三极管基极电阻,有效降低了 输出电压的纹波; 文献【2】采用超前电容补偿和引入补偿电阻来消除驱动 容性负载产生的自激现象; 文献【3】利用集成高压运放PA85配合少量外围器件,有 效解决了电压非线性问题,提高了频响,减小了自激。
电荷控制型驱动电源
电荷控制型驱动电源可以明显地改善压电陶瓷的迟滞和蠕变; 但由于压电陶瓷的内阻高,充电电流小,响应时间长,更适 合于静态或对频响要求不高的场合。 文献【4】采用集成元件代替分立元件,恒流源驱动,获 得了良好的动态性能。 文献【5】提出的带补偿性质的电流源可以使迟滞和蠕变 都降至1.5%,非常适合于静态定位。 文献【6】提出一种附加电极板电荷反馈控制方法,其位移 与诱导电荷间的迟滞仅为1.7%
