掺铒光纤放大器和拉曼光纤放大器分析和比较
掺铒光纤放大器知识讲解
一、发展历程 •1964年，提出掺钕（Nd3+）光纤放大器的设想 •1985年，低损耗掺杂SiO2光纤研制成功 •目前，掺Er3+光纤放大器（EDFA）最为成熟，是光纤通信 系统必备器件 •特点： –插损小、高增益、大带宽、偏振无关 –低噪声、低串扰、高输出功率等
掺铒光纤放大器(EDFA)
•由于N1和N2与泵浦光功率和信号光功率相关，因此F与泵浦 光和输入信号光功率以及放大器长度有关 •高的泵浦功率和较低的输入信号有利于获得较低的噪声指数 •由于980nm泵浦的EDFA为三能级系统，易于获得较高的粒子 数反转（nsp，980=1.05~1.10； nsp，1480=1.3~1.8） ，所以980nm 泵浦具有较低的噪声系数 •通常，EDFA的F~5
EDFA
+
均衡器
→ 合成增益
掺铒光纤放大器(EDFA)
•新型宽谱带掺杂光纤： 如掺铒氟化物玻璃光纤（30nm平坦带宽）、铒/铝共
掺杂光纤（20nm）等， 静态增益谱的平坦，掺杂工艺 复杂
•声光滤波调节： 根据各信道功率，反馈控制放大器输出端的多通
道声光带阻滤波器，调节各信道输出功率使之均衡， 动态均衡需要解复用、光电转换、结构复杂，实用性 受限
此课件下载可自行编辑修改，仅供参考！ 感谢您的支持，我们努力做得更好！谢谢
g=0.1~1ns），其增益不能响应调制信号的快速变 化，不存在增益调制，四波混频效应也很小，所 以在多信道放大中不引入信道间串扰（SOA则不 然），是其能够用于多信道放大的关键所在 EDFA对信道的插入、分出或无光故障等因素引起 的输入光功率的变化（较低速变化）能产生响应-瞬态特性。在系统应用中应予以控制--增益钳制 在 级 联 EDFA 系 统 中 瞬 态 响 应 速 度 将 增 加 （ 10~100s），对输入光功率的变化将更加敏感
几种常见的光放大器的比较
对几类放大器的认识在DWDM系统中，特别是超远距离的传输中，由于不可避免的存在光纤信号功率的损失和衰减，所以补偿是必要的。
现在常用的放大器有掺铒光纤放大器（EDFA）,拉曼放大器（FRA），半导体激光放大器（SOA），光纤参量放大器（OPA）。
现就这几类放大器的工作原理和特殊情况做一下说明。
1）掺铒光纤放大器（EDFA）EDFA（Erbiur Doped Fiber Amplifer）是光纤放大器中具有代表性的一种。
由于EDFA 工作波长为1550nm，与光纤的低损耗波段一致且其技术已比较成熟，所以得到广泛应用。
掺铒光纤是EDFA的核心原件，它以石英光纤作基质材料，并在其纤芯中掺入一定比例的稀土原素铒离子（Er3+）。
当一定的泵浦光注入到掺铒光纤中时，Er3+从低能级被激发到高能级，由于Er3+在高能级上寿命很短，很快以非辐射跃迁形式到较高能级上，并在该能级和低能级间形成粒子数反转分布。
由于这两个能级之间的能量差正好等于1550nm光子的能量，所以只能发生1550nm光的受激辐射，也只能放大1550nm的光信号。
EDFA的组成：工作原理图：那么，EDFA的输出公路车是如何控制的呢？一般来说,EDFA的输出功率与输入信号光强度，铒纤的长度以及泵浦光的强度。
在EDFA使用的过程中，一般要控制好EDFA的平坦增益，那么不平坦的增益和平坦增益有什么区别呢？平坦的输出增益会使EDFA放大的输出功率得到一个稳定的信号增益。
如何控制增益？增益的控制室有2种选择的，一种是掺金属元素，另外一种是GFF定制，所谓的掺金属元素是值得是掺杂金属铝元素。
有上图可以知道，掺铝的金属元素的EDFA在增益的控制上明显要比不掺铝的EDFA平坦的多。
需要注意的是：EDFA在放大信号的同时也放大了噪声，而噪声主要来自EDFA的自身受激辐射，是主要的噪声源，也是系统OSNR劣化的主要原因。
放大器产生的自发辐射噪声功率为：PASE = -58 + NF + G （dBm）其中NF为光放大器噪声系数（dB）、G为光放大器的增益（dB）除了放大功率之外，还有几个量也是EDFA中比较重要的，了解他们，有助于在EDFA 故障中的维护定位：作电流：也称作偏置电流，其决定着放大板的输出光功率。
光通信fa发光组件

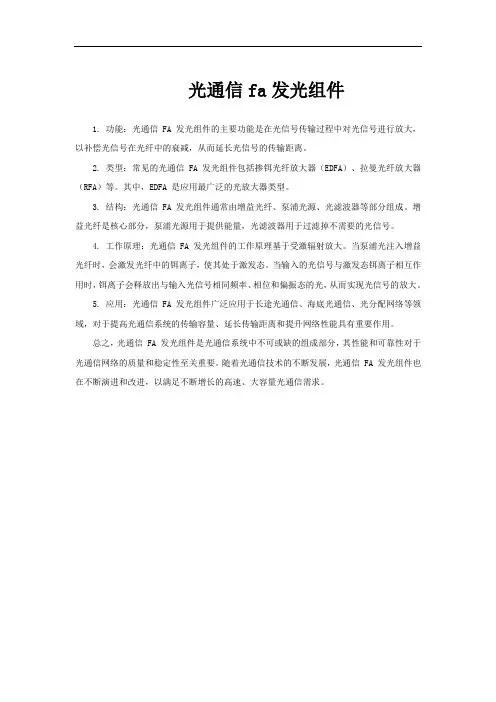

光通信fa发光组件
1. 功能：光通信 FA 发光组件的主要功能是在光信号传输过程中对光信号进行放大，以补偿光信号在光纤中的衰减，从而延长光信号的传输距离。
2. 类型：常见的光通信 FA 发光组件包括掺铒光纤放大器（EDFA）、拉曼光纤放大器（RFA）等。
其中，EDFA 是应用最广泛的光放大器类型。
3. 结构：光通信 FA 发光组件通常由增益光纤、泵浦光源、光滤波器等部分组成。
增益光纤是核心部分，泵浦光源用于提供能量，光滤波器用于过滤掉不需要的光信号。
4. 工作原理：光通信 FA 发光组件的工作原理基于受激辐射放大。
当泵浦光注入增益光纤时，会激发光纤中的铒离子，使其处于激发态。
当输入的光信号与激发态铒离子相互作用时，铒离子会释放出与输入光信号相同频率、相位和偏振态的光，从而实现光信号的放大。
5. 应用：光通信 FA 发光组件广泛应用于长途光通信、海底光通信、光分配网络等领域，对于提高光通信系统的传输容量、延长传输距离和提升网络性能具有重要作用。
总之，光通信 FA 发光组件是光通信系统中不可或缺的组成部分，其性能和可靠性对于光通信网络的质量和稳定性至关重要。
随着光通信技术的不断发展，光通信 FA 发光组件也在不断演进和改进，以满足不断增长的高速、大容量光通信需求。
简述光放大器的分类
简述光放大器的分类光放大器是一种能将输入的光信号放大的器件，常用于光通信、光传感和光储存等领域。
根据工作原理和材料特性的不同，光放大器可以分为几类。
一、掺铒光纤放大器掺铒光纤放大器（Erbium-Doped Fiber Amplifier，简称EDFA）是一种广泛应用于光通信系统的光放大器。
它是利用掺铒光纤中的铒离子实现光信号的放大。
当外界光信号通过掺铒光纤时，铒离子会吸收光信号的能量并将其转化为铒离子的激发态能级。
然后，光信号经过受激辐射的过程，产生与输入信号频率相同的放大信号。
掺铒光纤放大器具有较宽的放大带宽和较高的增益，适用于长距离、高速、大容量的光通信系统。
二、掺铒光纤拉曼放大器掺铒光纤拉曼放大器（Erbium-Doped Fiber Raman Amplifier，简称EDFRA）是一种利用拉曼散射效应实现光信号放大的器件。
它通过将输入的光信号与掺铒光纤中的光子相互作用，产生拉曼散射效应，从而实现光信号的放大。
掺铒光纤拉曼放大器具有宽波长范围和较低的噪声指数，适用于光通信系统中的波分复用和波分多址技术。
三、掺铥光纤放大器掺铥光纤放大器（Thulium-Doped Fiber Amplifier，简称TDFA）是一种利用掺铥光纤中的铥离子实现光信号放大的器件。
掺铥光纤放大器工作于1.45μm至1.6μm波长范围，适用于光通信系统的长距离传输和中远距离无线信号传输。
四、掺镱光纤放大器掺镱光纤放大器（Ytterbium-Doped Fiber Amplifier，简称YDFA）是一种利用掺镱光纤中的镱离子实现光信号放大的器件。
掺镱光纤放大器工作于1μm波长范围，具有高增益、高饱和输出功率和高效率的特点，适用于光通信系统中的光纤放大和激光器的增益模式锁定。
五、半导体光放大器半导体光放大器（Semiconductor Optical Amplifier，简称SOA）是一种利用半导体材料中的激子效应实现光信号放大的器件。
分布式拉曼光纤放大器的应用

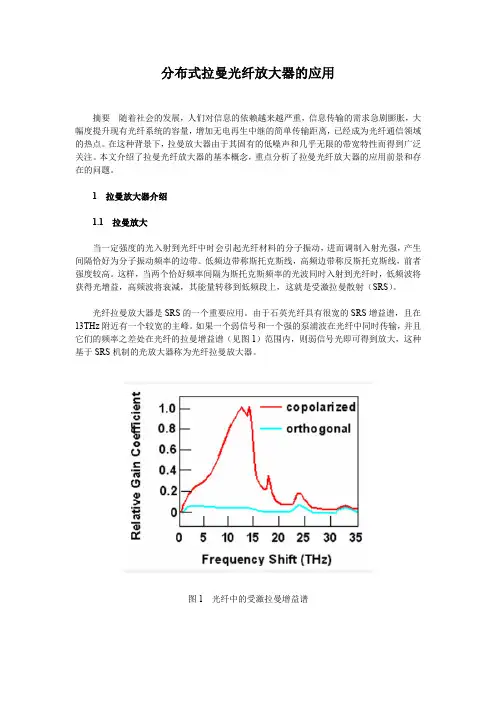

分布式拉曼光纤放大器的应用摘要随着社会的发展，人们对信息的依赖越来越严重，信息传输的需求急剧膨胀，大幅度提升现有光纤系统的容量，增加无电再生中继的简单传输距离，已经成为光纤通信领域的热点。
在这种背景下，拉曼放大器由于其固有的低噪声和几乎无限的带宽特性而得到广泛关注。
本文介绍了拉曼光纤放大器的基本概念，重点分析了拉曼光纤放大器的应用前景和存在的问题。
1 拉曼放大器介绍1.1 拉曼放大当一定强度的光入射到光纤中时会引起光纤材料的分子振动，进而调制入射光强，产生间隔恰好为分子振动频率的边带。
低频边带称斯托克斯线，高频边带称反斯托克斯线，前者强度较高。
这样，当两个恰好频率间隔为斯托克斯频率的光波同时入射到光纤时，低频波将获得光增益，高频波将衰减，其能量转移到低频段上，这就是受激拉曼散射（SRS）。
光纤拉曼放大器是SRS的一个重要应用。
由于石英光纤具有很宽的SRS增益谱，且在13THz附近有一个较宽的主峰。
如果一个弱信号和一个强的泵浦波在光纤中同时传输，并且它们的频率之差处在光纤的拉曼增益谱（见图1）范围内，则弱信号光即可得到放大，这种基于SRS机制的光放大器称为光纤拉曼放大器。
图1 光纤中的受激拉曼增益谱1.2 拉曼放大器的类型（1）集总式拉曼放大器，即放大过程发生在含有掺铒光纤的封闭模块中。
主要作为高增益、高功率放大，可放大EDFA所无法放大的波段（图2中的绿色曲线）。
图2 分布式/集总式光放大器的比较（2）分步式拉曼放大器。
拉曼泵浦位于每级跨距的末端，泵浦方向与信号的传输方向相反（图2中的蓝色曲线）。
采用分布式拉曼光纤放大辅助传输可大大降低信号的入射功率，同时保持适当的光信号信噪比（OSNR）。
这种分布式拉曼放大技术由于系统传输容量提升的需要而得到快速发展。
1.3 拉曼放大（DRA）增益谱的调整拉曼增益谱的形状依赖于泵浦波长，最大增益波长比泵浦波长高100nm左右。
这种特性使得在具有可用泵浦波长的条件下，放大任何波长区间的光信号成为可能。
拉曼光纤放大器
拉曼光纤放⼤器⼀拉曼光纤放⼤器1．拉曼光纤放⼤器出现的背景随着光纤通信技术的进⼀步发展，通信波段由C带（1528-1562nm）向L带（1570-1610nm）和S带（1485-1520nm）扩展。
由于光纤制造技术的发展，可消除在1.37µm附近的损耗⾼峰，因此通信波段有望扩展到从1.2µm-1.7µm的宽⼴范围内。
掺铒光纤放⼤器（EDFA）⽆法满⾜这样的波长范围，⽽拉曼光纤放⼤器却正好可以在此处发挥巨⼤作⽤。
另外拉曼放⼤器因其分布式放⼤特点，不仅能够减弱光纤⾮线性的影响，还能够抑制信噪⽐的劣化，具有更⼤的增益带宽、灵活的增益谱区、温度稳定性好以及放⼤器⾃发辐射噪声低等优点。
随着⾼功率⼆极管泵浦激光器和光纤光栅技术的发展，泵浦源问题也得到了较好的解决。
拉曼光纤放⼤器逐渐引起了⼈们的重视，并逐渐在光放⼤器领域占据重要地位，成为光通信领域中的新热点。
2．拉曼光纤放⼤器的⼯作原理受激拉曼散射（SRS）是电磁场与介质相互作⽤的结果。
才能过经典⼒学⾓度解释拉曼散射为：介质分⼦或原⼦在电磁场的策动下做受迫共振，由于介质分⼦具有固有的振荡频率，所以在受迫共振下界将出现频率为策动频率与固有频率的和频和差频振荡，分别对应着反斯v是电磁场的振荡频率，v 是介质分⼦固托克斯分量和斯托克斯分量，如图1所⽰，其中有的振荡频率。
图1 经典拉曼振动谱经典理论⽆法解释反斯托克斯线⽐斯托克斯线的强度弱⼏个数量级且总是先于反斯托克斯线出现的实验结果。
从量⼦⼒学的⾓度能够解释受激拉曼散射。
介质中的分⼦和原⼦在其平衡位置附近振动，将量⼦化的分⼦振动称为声⼦。
⾃发拉曼散射是⼊射光⼦与热声⼦相碰撞的结果。
受激声⼦是在⾃发拉曼散射过程中产⽣的，当⼊射光⼦与这个新添的受激声⼦再次发⽣碰撞时，则再产⽣⼀个斯托克斯光⼦的同时⼜增添⼀个受激声⼦，如此继续下去，便形成⼀个产⽣受激声⼦的雪崩过程。
产⽣受激声⼦过程的关键在于要有⾜够多的⼊射光⼦。
试说明edfa具有哪些优缺点
试说明EDFA具有哪些优缺点引言： EDFA（掺铒光纤放大器）是一种非线性光纤放大器，是光纤通信系统中使用最广泛的一种光纤放大器之一。
它通过掺铒光纤吸收输入的光信号并利用泵浦光的能量增益输出信号。
本文将对EDFA的优点和缺点进行详细说明。
EDFA的优点1. 高增益： EDFA具有高增益特性，可以提供较大的信号增益，从而有效地弥补光信号在传输过程中的衰减损耗，使得信号传输更加可靠稳定。
2. 宽增益带宽：相比其他光纤放大器，EDFA具有较宽的增益带宽，可以放大多个波长的信号，这使得它在光纤通信中能够同时放大多路波长的信号，提高了传输效率。
3. 高饱和输出功率： EDFA的饱和输出功率比较高，可以实现高功率输出，适用于长距离传输和复杂网络拓扑结构。
4. 无需光电转换： EDFA可以直接放大光信号，避免了信号在放大前需要光电转换的过程，减少了传输系统中的中间环节，提高了传输效率。
EDFA的缺点1. 噪声特性：由于EDFA本身会引入信号噪声，尤其是在高增益情况下，会导致信噪比下降，影响信号质量，需要通过其他方式降低噪声影响。
2. 成本较高：相比于其他光纤放大器，EDFA的制造和维护成本较高，尤其是在高功率和高精度要求下，会增加系统建设和运营的成本。
3. 受泵浦波长限制： EDFA的增益特性受泵浦波长的选择影响较大，不同泵浦波长对增益带宽、增益峰值等参数有影响，需要根据具体系统要求选择适当的泵浦波长。
4. 功耗较高： EDFA在工作过程中会消耗大量能量，特别是在高功率输出的情况下，会导致系统整体功耗较高，影响能源利用效率。
结论综合来看，EDFA作为一种光纤放大器，在光通信系统中具有诸多优点，如高增益、宽增益带宽、高输出功率等，可以提高通信系统性能。
但同时也存在一些缺点，如噪声特性、成本较高、泵浦波长限制和功耗较高等，需要在实际应用中综合考虑。
通过科学的应用和技术改进，可以最大限度地发挥EDFA的优点，同时克服其缺点，使其更好地服务于光通信领域的发展。
第5章 光放大器
（1） 宽的增益平坦度（30 nm）。如对1500 nm波 长 区 的 宽 带 信 号 放 大， 最 高 带 宽 已 达 到80 nm， 是 EDFA最佳数据的两倍。在1530～1610 nm的波长区， 得到了20 dB以上的增益，增益平坦度达1.5 dB。 （2） 放大波段向长波长移动。硅和氟EDFA大约
拉曼光纤放大器的主要问题在于所需泵浦的种类， 其次是如何使放大器本身作为一个谐振腔来获得高数 量级的拉曼效应。 目前， 拉曼光纤放大器的小信号增 益为30 dB， 饱和输出功率为+25 dBm， 特别适于作光 功率放大级。
5.4 其他光纤放大器
1. 掺镨光纤放大器（PDFA） EDFA光纤放大器只能对1550 nm波段的光信号进 行放大，为了能对1310 nm波段的光信号进行放大， 人们在光纤中掺入镨。PDFA具有高的增益（约30 dB） 和高的饱和功率（20 dBm），适用于EDFA不能放大
放 大器
电 光变 换 (E /O )
光纤
光 的范 围
电 的范 围
光 的范 围
图5.1 传统的中继器原理框图
尽管这种方式对于单个波长且数据速率不太高的 通信很适用， 但对于高速率的多个波长系统显然是相 当复杂的， 每一波长就需一个再生器， 如有N个波长 就需要N个这样的再生器，造价是相当高的。另一方面， 对于很高的数据速率，电放大器的实现难度很大。 因 此， 人们试图对光信号直接放大， 如果这种放大的带 宽较宽， 则可以同时对多个波长进行放大，因而只需 一个放大器即可。 人们经过很大的努力， 终于研制成
模光纤的构造一样， 如图5.3所示。 铒离子位于EDF的
纤芯中央地带， 将铒离子放在这里有利于其最大地吸 收泵浦和信号能量， 从而产生好的放大效果。
掺铒光纤放大器和拉曼光纤放大器分析和比较
掺铒光纤放大器和拉曼光纤放大器分析和比较摘要：光放大器技术是新一代光纤通信系统中一项必不可少的关键技术，目前几种主要的光放大器技术在工程应用中各有所长。
此文介绍了光放大器技术的基本原理，并对现有主要几种光放大器技术在性能、应用和发展方向上进行了比较。
关键词：掺铒光纤放大器；光纤拉曼放大器0、综述20世纪90年代以来，Internet的普及发展和各种信息(如语音、图像、数据等)业务的快速增长，人们对现代通信系统提出了更高的要求。
在市场需求的大力推动下，通信技术取得了长足的进步，其中光纤通信技术脱颖而出，以其高速优质的特点，一跃成为当今长距离、大容量传输干线的主流技术。
但由于光纤损耗和非线性的影响，无中继传输距离成为制约系统容量和速率的瓶颈，而中继放大技术成了光通信领域的关键技术之一。
传输系统中的光纤损耗使信号随传输距离呈指数衰减，极大地限制了通信传输跨距和网络的可扩展性，因此必须在通信线路上设置中继器对信号进行再生放大。
在光放大器没有出现之前，光纤传输系统普遍采用光－电－光(OEO)的混合中继器，但这种中继方式存在“电子瓶颈”现象，在很大程度上限制了传输速率的提高，而且价格昂贵、结构复杂。
20世纪80年代出现的光放大器技术具有对光信号进行实时、在线、宽带、高增益、低噪声、低功耗以及波长、速率和调制方式透明的直接放大功能，是新一代光纤通信系统中不可缺少的关键技术。
此技术既解决了衰减对光网络传输距离的限制，又开创了1550nm波段的波分复用，从而将使超高速、超大容量、超长距离的波分复用(WDM)、密集波分复用(DWDM)、全光传输、光孤子传输等成为现实，是光纤通信发展史上的一个划时代的里程碑（1）。
又由于此技术与调制形式和比特率无关，因而在光纤通信系统中得到了广泛应用。
1、光放大器分类及原理光放大器(OA)一般由增益介质、泵浦光和输入输出耦合结构组成，其作用就是对复用后的光信号进行光放大，以延长无中继系统或无再生系统的光缆传输距离。
拉曼光纤激光放大器简介
拉曼光纤激光放大器简介一、引言光纤激光放大器根据增益介质的不同可分为两类：一类采用活性介质，如半导体材料和掺稀土元素（Nd，Sm，Ho，Er，Pr，Tm和Yb等）的光纤，利用受激辐射机制实现光的直接放大，如半导体激光放大器（SOA）和掺杂光纤放大器；另一类基于光纤的非线性效应实现光的放大，典型的为拉曼光纤激光放大器和布里渊光纤激光放大器。
目前技术上较为成熟的掺铒光纤放大器（EDFA）取代传统的光-电-光中继方式，实现了一根光纤中多路光信号的同时放大，大大降低了光中继的成本；同时可与传输光纤实现良好的耦合，具有高增益低噪声等优点。
因此成功地应用于波分复用(WDM)光通信系统，极大地增加了光纤中可传输的信息的容量和传输距离。
然而，EDFA尚存在诸多不足制处：首先是对于有效利用单模光纤低损耗区的巨大带宽资源而言，明显存在着工作波段和带宽的局限性。
其次是自发辐射噪声的影响，尤其是当系统级联时，自发辐射噪声的影响会大大降低系统接收机端的信噪比。
另外是EDFA的带宽总是有限的，全波段的EDFA带宽最多也就在80~100nm。
并且EDFA作为一种有源器件对于光网络和系统的建设和维护来说其费用都会非常高。
随着计算机网络及其它新的数据传输业务的迅猛发展，长距离光纤传输系统对通信容量和系统扩展的需求日益膨胀。
如何提高光纤传输系统容量、增加无电再生中继的传输距离，已经成为光纤通信领域研究的热点。
因此，拉曼光纤放大器逐渐引起人们的重视，在2001年的OFC上不乏有关拉曼光纤放大器的报导。
展会上推出关于拉曼光纤放大器的厂商也逐渐多了起来，拉曼光纤激光器也逐渐成为光通信领域中的新的热点。
虽然拉曼光纤激光器距离真正商用化还有一段距离，尤其是在国内，但适时推出拉曼光纤放大器不乏成为公司技术实力的一个象征。
二、发展历史拉曼光纤放大器的原理是基于光纤中的非线性效应：受激拉曼散射（SRS）。
拉曼现象早在1928年就被Chandrasekhara Raman爵士所发现。
拉曼光纤放大器原理和性能分析与进展
前言：随着通信业务需求的飞速增长，对光纤传输系统的容量和无中继传输距离的要求越来越高。
密集波分复用（DWDM）通信系统的速率和带宽不断提升，以10Gbit/s甚至更高速率为基础的密集波分复用系统必然成为主流的光传输系统。
掺铒光纤放大器（EDFA）由于其增益平坦性等局限性，已经不能完全满足光通信系统发展的要求。
而相对于掺铒光纤放大器，光纤拉曼放大器具有更大的增益带宽、灵活的增益谱区、温度稳定性好以及放大器自发辐射噪声低等优点，光纤拉曼放大器是唯一能在1292~1660nm的光谱上进行放大的器件。
并且，拉曼散射效应在所有类型的光纤上都存在，与各类光纤系统具有良好的兼容性，包括已铺设和新建的各种光纤链路。
拉曼现象早在1928年就被Chandrasekhara Raman所发现，在此之后就有人提出了利用这种效应来实现光的放大。
但在很长时间内拉曼光纤放大器未能获得广泛应用，甚至在EDFA出现后一度销声匿迹，关键原因在于缺乏合适的大功率泵浦激光器。
由于EDFA的广泛应用，它所用的1480nm大功率泵浦激光器得到了深入的研究和开发，这就使拉曼放大器成为可能。
总体上说解决RFA泵浦源共有3个解决方案：一是大功率LD及其组合，其特点是工作稳定、与光纤耦合效率高、体积小、易集成，是最佳的选择；二是拉曼光纤激光器；三是半导体泵浦固体激光器。
但后二者都存在稳定性及与光纤耦合的问题。
受激拉曼散射原理：在一些非线性介质中，高能量（高频率）的泵浦光散射，将一部分能量转移给另一频率的光束上，频率的下移量是分子的振动模式决定的。
用量子力学可以作如下解释：一个高能量的泵浦光子入射到介质中，被一个分子吸收。
电子先从基态跃迁至虚能级，虚能级的大小是由泵浦光的能量决定的。
然后，虚能级电子在信号光的感应作用下，回到振动态的高能级，同时发出一个和信号光相同频率，相同相位，相同方向的光，我们称之为斯托克斯光子。
从而进行信号光的放大。
拉曼光纤放大器相对于掺铒光纤放大器有明显不同：（1）理论上只要有合适的拉曼泵浦源，就可以对光纤窗口内任一波长的信号进行放大，因此它具有很宽的增益谱；（2）可以利用传输光纤本身作增益介质，此特点使光纤拉曼放大器可以对光信号的放大构成分布式放大，实现长距离的无中继传输和远程泵浦，尤其适用于海底光缆通讯等不方便建立中继站的场合；（3）可以通过调整各个泵浦的功率来动态调整信号增益平坦度；（4）具有较低的等效噪声指数，此特点使其与常规的掺铒光纤放大器混合使用时可大大降低系统噪声指数。
拉曼光纤放大器
拉曼光纤放大器学号：11007990831 姓名：杨帆摘要:拉曼光纤放大器因其特有的在线、宽带、低噪声等特点而越来越被人们关注,是一种非常适合下一代超大容量、超长距离密集波分复用系统(DWDM)的光纤放大器。
介绍拉曼光纤放大器的原理,分析拉曼光纤放大器应用和最新进展,并探讨拉曼光纤放大器研究两个方面。
关键词:光纤放大器;受激拉曼散射;研究进展引言随着通信业务需求的飞速增长，对光纤传输系统的容量和无中继传输距离的要求越来越高。
密集波分复用（DWDM）通信系统的速率和带宽不断提升，以10Gbit/s甚至更高速率为基础的密集波分复用系统必然成为主流的光传输系统。
掺铒光纤放大器（EDFA）由于其增益平坦性等局限性，已经不能完全满足光通信系统发展的要求。
而相对于掺铒光纤放大器，光纤拉曼放大器具有更大的增益带宽、灵活的增益谱区、温度稳定性好以及放大器自发辐射噪声低等优点，光纤拉曼放大器是唯一能在1292~1660nm的光谱上进行放大的器件。
并且，拉曼散射效应在所有类型的光纤上都存在，与各类光纤系统具有良好的兼容性，包括已铺设和新建的各种光纤链路。
拉曼现象早在1928年就被Chandrasekhara Raman所发现，在此之后就有人提出了利用这种效应来实现光的放大。
但在很长时间内拉曼光纤放大器未能获得广泛应用，甚至在EDFA出现后一度销声匿迹，关键原因在于缺乏合适的大功率泵浦激光器。
由于EDFA的广泛应用，它所用的1480nm大功率泵浦激光器得到了深入的研究和开发，这就使拉曼放大器成为可能。
拉曼光纤放大器原理拉曼光纤放大器的工作原理是基于石英光纤中的受激拉曼散射效应，在形式上表现为处于泵浦光的拉曼增益带宽内的弱信号与强泵浦光波同时在光纤中传输,从而使弱信号光即得到放大。
其工作原理示意如图1所示。
泵浦光子入射到光纤,光纤中电子受激并从基态跃迁到虚能级,然后处在虚能级的电子在信号光的感应下回到振动态高能级,同时发出一种和信号光相同频率、相同相位、相同方向的低频的斯托克斯光子,而剩余能量被介质以分子振动(光学声子)的形式吸收,完成振动态之间的跃迁。
光放大器的性能测试方法
光放大器的性能测试方法1.方案论证：光纤放大器中主要有掺铒光纤放大器（Erbium-Doped Fiber Amplifier，EDFA）、半导体光放大器（SOA）和光纤喇曼放大器（FRA）等，其中掺铒光纤放大器以其优越的性能现已得到广泛应用，在系统中EDFA有三种基本的应用方式：功率放大器（Power booster-Amplifier）、中继放大器（Line-Amplifier）和前置放大器（Pre-Amplifier）。
它们对放大器性能有不同的要求，功放要求输出功率大，前放对噪声性能要求高，而线放两者兼顾。
1．掺铒光纤放大器的工作原理EDFA的结构图1所示：图1 EDFA结构示意图Er3+能级图及放大过程：掺铒光纤放大器之所以能放大光信号的基本原理在于Er3＋吸收泵浦光的能量，由基态4I15/2跃迁至处于高能级的泵浦态，对于不同的泵浦波长电子跃迁到不同的能级，当用980nm波长的光泵浦时，如图2所示，Er＋3从基态跃迁至泵浦态4I11/2。
由于泵浦态上的载流子的寿命只有1μs，电子迅速以非辐射方式由泵浦态豫驰至亚稳态，在亚稳态上载流子有较长的寿命，在源源不断的泵浦下，亚稳态上的粒子不断累积，从而实现粒子数反转分布。
当有1550nm的信号光通过已被激活的铒光纤时，在信号光的感应下，亚稳态上的粒子以收集受激辐射的方式跃迁到基态，同时释放出一个与感应光子全同的光子，从而实现了信号光在掺铒光纤的传播过程中不断放大。
在放大过程中，亚稳态上的粒子也会以自发辐射的方式跃迁到基态，自发辐射产生的光子也会被放大，这种放大的自发辐射会消耗泵浦光并引入噪声。
2.EDFA 的基本性能EDFA 中，当接入泵浦光功率后输入信号光将得到放大，同时产生部分ASE 自发辐射光，两种光都消耗上能级的铒粒子。
当泵浦光功率足够大，而信号光与ASE 很弱时，上下能级的粒子数反转程度很高，并可认为沿EDFA 长度方向上的上能级粒子数保持不变，放大器的增益将达到很高的值，而且随输入信号光功率的增加，增益仍维持恒定不变，这种增益称为小信号增益。
掺饵光纤放大器
第六章光纤放大器及其在光纤通信系统中的应用光放大器分为光纤放大器和半导体光放大器两类。
光纤放大器(OFA：Optical Fiber Amplifier) 的放大媒质为光纤或掺稀土元素的光纤；而半导体光放大器(SOA：Semiconductor Optical Amplifier)的放大媒质为半导体晶体材料构成的正向偏压的P-N结。
OFA又根据放大机制不同分为掺铒光纤放大器（EDFA：Erbium Doped Fiber Amplifier）和喇曼光纤放大器（RFA：Raman Fiber Amplifier）两大类。
光纤放大器（OpticalFiberAmpler，简写OFA）是指运用于光纤通信线路中，实现信号放大的一种新型全光放大器。
同传统的半导体激光放大器（SOA）相比较，OFA不需要经过光电转换、电光转换和信号再生等复杂过程，可直接对信号进行全光放大，具有很好的“透明性”，特别适用于长途光通信的中继放大。
可以说，OFA为实现全光通信奠定了一项技术基础。
光纤放大器中主要是掺铒光纤放大器（EDFA）和光纤拉曼放大器（FRA）等。
掺铒光纤放大器****************************************************************EDFA的结构一个典型的掺铒光纤放大器主要由以下几部分组成:EDFA的工作光路结构**************************************************************EDFA有同（前）向泵浦、反（后）向泵浦和双向泵浦3种泵浦方式，其区别在于信号光与泵浦光的注入方向不同。
EDFA的工作光路结构三种不同结构对信号输出功率和噪声特性有不同的影响。
在相同的泵浦条件下,采用同向泵浦，可获得较好的噪声性能；采用反向泵浦，可获得较高的输出功率；采用双向泵浦,使EDFA的增益和噪声性能都优于单向泵浦，适合在长距离传输中作功率放大器用,而且放大器性能与输入信号方向无关,但耦合损耗较大,并增加了一个泵浦源,使EDFA 的成本也增加很多。
