交流发电机机结构和原理-一体化教(学)案
交流发电机的结构与工作原理教案
交流发电机的结构与工作原理教案教案：交流发电机的结构与工作原理教案概述：这个教案将重点介绍交流发电机的结构和工作原理。
首先，将简要介绍交流发电机的结构组成部分，然后详细讲解其工作原理。
最后，可以通过问题讨论和探究实验来巩固学生的理解和应用。
一、教学目标：1.了解交流发电机的结构组成部分；2.理解交流发电机的工作原理；3.能够解释交流发电机工作过程中的能量转换；4.能够应用所学知识解答相关问题。
二、教学内容与过程1.交流发电机的结构组成部分（15分钟）a.简要介绍交流发电机的外观和常见部件；b.讲解交流发电机的核心部分：转子、定子和励磁装置；c.展示或让学生观察具体的交流发电机实物，加深对其结构的理解。
2.交流发电机的工作原理（45分钟）a.引入交流发电机的工作原理；b.介绍电磁感应定律及其在交流发电机中的应用；c.图示并讲解交流发电机的工作原理图；d.详细解释交流发电机中的能量转换：机械能到电能的转换；e.通过实例或练习题来巩固学生对交流发电机工作原理的理解。
3.问题讨论与探究实验（30分钟）a.引入问题讨论环节，让学生提出和交流关于交流发电机的问题；b.回答学生的问题并进行深入探究，引导学生思考；c.进行一个简单的探究实验，如实验验证电磁感应定律；d.结合实验结果，解答学生提出的问题。
三、教学资源和评估方法：1.教学资源：交流发电机实物样品、PPT等；2.评估方法：课堂讨论、问题解答、实验结果观察等。
四、教学扩展与归纳：1.可以通过浏览学习资源如视频、动画等进一步加深对交流发电机结构与工作原理的理解；2.布置作业，让学生总结发电机的工作原理，并扩展到其他电动机和发电设备。
五、教学反思：1.可以通过引入更多细节和案例来提高讲解的深度和广度；2.结合实物展示和探究实验，激发学生的学习兴趣和主动参与，提高教学效果。

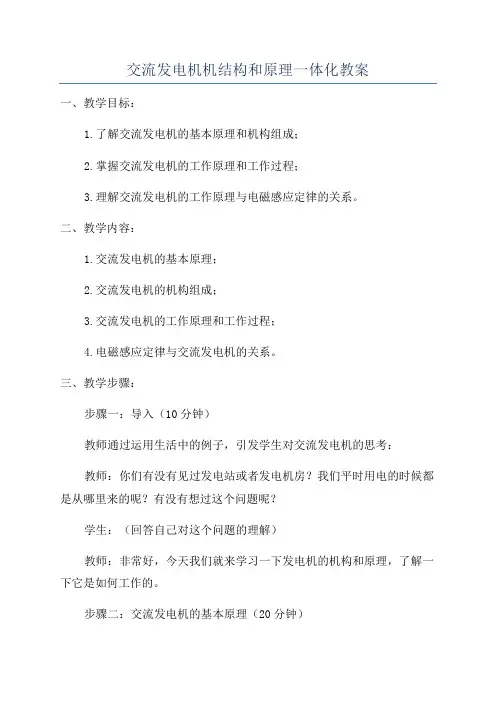

交流发电机机结构和原理一体化教案
交流发电机机结构和原理一体化教案一、教学目标：1.了解交流发电机的基本原理和机构组成；2.掌握交流发电机的工作原理和工作过程；3.理解交流发电机的工作原理与电磁感应定律的关系。
二、教学内容：1.交流发电机的基本原理；2.交流发电机的机构组成；3.交流发电机的工作原理和工作过程；4.电磁感应定律与交流发电机的关系。
三、教学步骤：步骤一：导入（10分钟）教师通过运用生活中的例子，引发学生对交流发电机的思考：教师：你们有没有见过发电站或者发电机房？我们平时用电的时候都是从哪里来的呢？有没有想过这个问题呢？学生：（回答自己对这个问题的理解）教师：非常好，今天我们就来学习一下发电机的机构和原理，了解一下它是如何工作的。
步骤二：交流发电机的基本原理（20分钟）1.教师通过展示交流发电机的示意图，说明交流发电机的基本原理，并解释电磁感应定律与交流发电机的关系。
2.教师完成交流发电机的基本原理板书，重点标注旋转磁场、感应电动势、刷环等关键概念。
步骤三：交流发电机的机构组成（20分钟）1.教师通过使用实物或模型，介绍交流发电机的机构组成，包括转子、定子、刷环、磁极等。
2.教师带领学生进行实物探究，观察交流发电机的各个组成部分，并培养学生辨认各部分的能力。
步骤四：交流发电机的工作原理和工作过程（30分钟）1.教师通过动画或视频，介绍交流发电机的工作原理和工作过程，包括旋转磁场产生、感应电动势产生、刷环和滑环的作用等。
2.教师进行示范实验，使用实验装置演示交流发电机的工作过程，并结合实验现象和原理进行分析。
步骤五：总结与展示（20分钟）1.教师带领学生进行知识的总结与回顾，强调交流发电机的机构和原理。
2.学生进行小组讨论，展示他们对交流发电机机构和原理的理解，分享自己的观点和见解。
四、教学方法与手段：1.情境导入法：通过生活中的例子来引发学生对交流发电机的思考。
2.板书法：通过在黑板上进行板书，重点标注关键概念和结构。
交流发电机的结构及工作原理
交流发电机的结构及工作原理发电机是一种将机械能转化为电能的设备。
它广泛应用于发电、能量转换和能源供应等领域。
发电机的结构和工作原理是理解发电机运行原理的基础。
本文将详细介绍发电机的结构和工作原理。
一、发电机的结构发电机主要由定子、转子和换向器组成。
1.定子：定子是发电机的静部分，通常由定子心和绕组组成。
定子心是由硅钢片叠压而成的，这种材料可以有效减少磁场损失。
绕组则是环绕在定子心上的导线，通常是由导电材料制成的。
2.转子：转子是发电机的动部分，通常由轴、磁极和励磁线圈组成。
轴是一根连接转子和外部动力设备的旋转轴。
磁极是固定在轴上的永磁体，通常由钢铁或铁磁材料制成，能在旋转时产生磁场。
励磁线圈是绕在磁极上的线圈，用电流激发以增强磁场。
3.换向器：换向器是连接定子和转子的装置，用于交换定子绕组和转子磁极之间的电流和磁场。
换向器的类型有多种，包括复合式、机械式和电子式等。
换向器的作用是确保转子能稳定地旋转，并与定子绕组产生的电流同步。
二、发电机的工作原理发电机的工作原理是基于电磁感应的原理。
当一个闭合电路中的导体在磁场中旋转或磁场在导体中变化时，会在电路中产生电流。
发电机的工作原理可以分为两个阶段：感应阶段和激励阶段。
1.感应阶段：在感应阶段，转子磁极被励磁线圈产生的电流激活，形成一个初始磁场，磁场会弥漫到定子绕组上。
当转子旋转时，转子磁极会与定子绕组的导线相对运动，改变磁场的强度和方向。
由于磁场变化，定子绕组中的电子开始在导线中移动，产生电流。
这个电流被称为感应电流。
2.激励阶段：在激励阶段，感应电流通过换向器传输到定子绕组上，生成一个与转子磁极相对应的磁场。
这个磁场与转子磁极的磁场相互作用，导致转子受到电磁力的作用开始旋转。
同时，由于转子旋转，新的导线将会进入磁场区域，产生新的感应电流，不断增加发电机输出的电流。
总结：发电机的主要结构包括定子、转子和换向器。
其工作原理是基于电磁感应的原理，通过有效地利用磁场变化中的能量来生成电流。

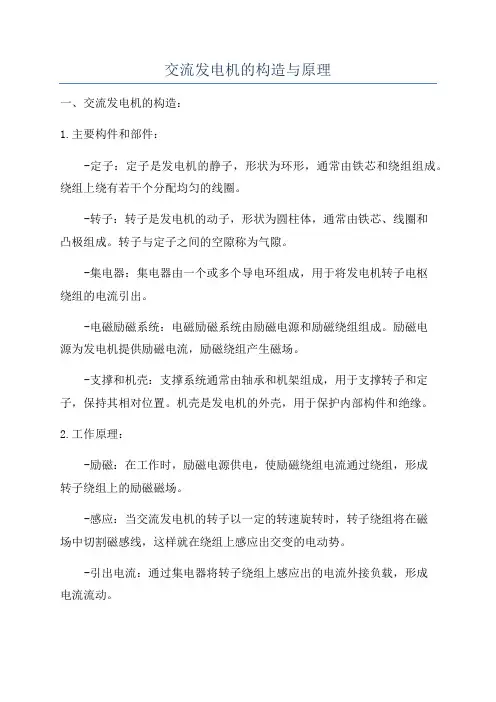

交流发电机的构造与原理
交流发电机的构造与原理一、交流发电机的构造：1.主要构件和部件：-定子：定子是发电机的静子，形状为环形，通常由铁芯和绕组组成。
绕组上绕有若干个分配均匀的线圈。
-转子：转子是发电机的动子，形状为圆柱体，通常由铁芯、线圈和凸极组成。
转子与定子之间的空隙称为气隙。
-集电器：集电器由一个或多个导电环组成，用于将发电机转子电枢绕组的电流引出。
-电磁励磁系统：电磁励磁系统由励磁电源和励磁绕组组成。
励磁电源为发电机提供励磁电流，励磁绕组产生磁场。
-支撑和机壳：支撑系统通常由轴承和机架组成，用于支撑转子和定子，保持其相对位置。
机壳是发电机的外壳，用于保护内部构件和绝缘。
2.工作原理：-励磁：在工作时，励磁电源供电，使励磁绕组电流通过绕组，形成转子绕组上的励磁磁场。
-感应：当交流发电机的转子以一定的转速旋转时，转子绕组将在磁场中切割磁感线，这样就在绕组上感应出交变的电动势。
-引出电流：通过集电器将转子绕组上感应出的电流外接负载，形成电流流动。
-输出电压：根据发电机的设计参数，可以通过改变转子绕组的绕组数、线圈长度和磁场强度等参数来控制输出电压。
二、交流发电机的工作原理：1.动磁定律：根据动磁定律，当一个导体切割磁感线时，将在导体中感应出电动势。
交流发电机中，转子绕组就是切割磁感线的导体，通过转子绕组感应出电动势。
2.洛伦兹力定律：洛伦兹力定律表明，当电流通过导线时，电流将与外磁场相互作用，产生力。
在交流发电机中，当流过转子绕组的电流与励磁磁场相互作用时，将形成一个力矩，使转子绕组旋转。
3.法拉第电磁感应定律：根据法拉第电磁感应定律，当导体中的磁通量发生变化时，将在导体中感应出电动势。
在交流发电机中，由于转子绕组旋转，导致磁场的切割变化，造成在转子绕组上感应出交变的电动势。
4.着磁原理：着磁原理是指在交流发电机中，通过外加的励磁电流在励磁绕组中产生磁场，使转子绕组在磁场中切割，从而感应出电动势。
着磁电流通常通过恒压稳流器调节。
交流发电机结构与原理
同时向蓄电池充电。

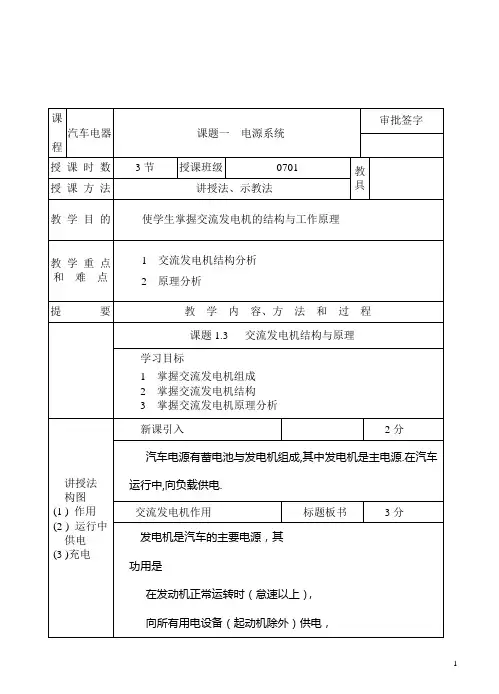

教案用纸附页提要教学内容、方法和过程附记讲授法构图（1）发电机（2）整流器交流发电机组成标题板书5分交流发动机由两个部分组成1 三相交流同步发电机作用是产生三相交流电能。
2硅整流器（三相桥式整流器）作用是将三相交流电整流为直流电讲授法构图组成组件示教法实物分析普通交流发电机的结构标题板书 5 分普通交流发电机一般由转子、定子、整流器、前后端盖、风扇、带轮等组成。
转子标题板书8分讲授法转子的功用是产生磁场构图组件作用分析示教法实物结构分析教案用纸附页提要教学内容、方法和过程附记讲授法构图组件作用分析示教法实物结构分析定子标题板书8分定子的功用是产生交流电。
定子由定子铁心和定子绕组（线圈）组成，定子绕组有三组线圈，对称的嵌放在定子铁心的槽中三相绕组的连接有星形接法和三角形接法两种讲授法构图组件作用分析示教法实物结构分析整流器标题板书10分整流器的功用是将定子绕组的三相交流电变为直流电。
整流器由整流板和整流二极管组成，6管交流发电机的整流器是由6只硅整流二极管分别压装（或焊装）在相互绝缘的两块板上组成的，其中一块为正极板（带有输出端螺栓），另一块为负极板，负极板和发电机外壳直接相连（搭铁），也可以将发电机的后盖直接作为负极板。
提要教学内容、方法和过程附记讲授法构图组件作用分析示教法实物结构分析电刷组件标题板书 5 分电刷组件由电刷、电刷架和电刷弹簧组成电刷的作用是将电源通过滑环引入励磁绕组。
两个电刷分别装在电刷架的孔内，借助弹簧压力与滑环保持接触。
讲授法构图分析示教法实物结构分析发电机的搭铁方式标题板书 5 分1）内搭铁型交流发电机：励磁绕组的一端经负电刷（E）引出后和后端盖直接相连（直接搭铁）的发电机称为内搭铁型交流发电机。
（2）外搭铁型交流发电机：励磁绕组的两端(F和E)均和端盖绝缘的发电机称为外搭铁型交流发电机。
发电原理标题板书15分讲授法构图分析当外电路通过电刷使励磁绕组通电时，便产生磁场，使爪极被磁化为N极和S极。
交流发电机的结构和工作原理
交流发电机的结构和工作原理嘿，朋友们！今天咱来聊聊交流发电机这玩意儿。
你可别小瞧它，它就像是一个神奇的小魔法师，能给我们带来源源不断的电能呢！交流发电机啊，它主要是由定子和转子这两个重要部分组成的。
定子呢，就像是一个安静的守护者，稳稳地待在那里；而转子呢，就像个调皮的小孩子，不停地转呀转。
转子里面有磁场，当它转动起来的时候，就会产生变化的磁场，这就好像是一场奇妙的磁场舞会。
这时候定子就发挥作用啦！它上面绕着的线圈就会感受到这个变化的磁场，然后就产生了电流。
你说神奇不神奇？就好像是有人在轻轻拨动着电流的琴弦，奏出了美妙的电能乐章。
咱可以想象一下，交流发电机就像是一个不知疲倦的小工人，一直在那里努力工作着。
它把机械能转化为电能，为我们的生活提供了各种便利。
比如我们家里的电灯能亮起来，电视能播放节目，不都是靠它嘛！你说要是没有交流发电机，那我们的生活得变成啥样啊？那肯定是一片漆黑，啥电器都没法用啦！所以说啊，它可真是我们生活中不可或缺的好帮手呢！而且啊，交流发电机的种类还挺多的。
有小型的，就像个小巧玲珑的宝贝，可以用在一些小设备上；还有大型的，那可真是个大块头，能为工厂、电站等提供强大的电力支持。
在实际使用中，交流发电机也得好好保养和维护呢。
就像我们人一样，也需要关心和爱护呀！要定期检查它的各个部件，看看有没有损坏或者松动的地方。
要是不好好照顾它，它万一“闹脾气”不工作了，那可就麻烦啦！总之呢，交流发电机虽然看起来普普通通，但它的作用可大着呢！它就像是一个默默奉献的幕后英雄，为我们的生活带来了光明和便利。
我们可得好好珍惜它，让它能一直为我们服务下去呀！这就是交流发电机，一个神奇又重要的东西，大家可别小瞧它哦！。
交流发电机的结构与工作原理教案
解决措施
flash动画、实物讲解、图片演示
教学难点
交流发电机的工作原理。
解决措施
Flash动画、实物结构
教学方法
问题引领、启发引导、多媒体演示、实物展示；理实一体的教学手段
课前准备
发电机实物解体、多媒体电教设备、零件摆放台、分５个小组
教学过程
教学内容
教师活动
学生活动
前情提要
1.汽车上两个电源是指?
给转子线圈通电
感应出三相交流电ﻫ交流电变直流电
支撑 密封 安装
强制通风散热
二、交流发电机的工作原理
1、发电原理
2、整流原理
给出ｆｌash动画
结合实物
提出问题
1、交流发电机要发电，必须有什么？
2、旋转的动力从哪来?
3、给旋转体通电，用什么方式?
4、汽车用电设备用的是交流电还是直流电？
5、图中还有哪些组成没有提到
一、交流发电机的结构
1.转子总成 作用:交流电变直流电
作用：产生旋转磁场 6.前后端盖
2.皮带轮 作用：支撑 密封
作用：动力传递 ７.风扇
3.电刷 作用:强制通风散热
作用：给转子线圈通电 二、交流发电机的工作原理
4.定子总成 1．发电原理
作用：产生三相交流电 2.整流原理
5.整流器
教学反思ห้องสมุดไป่ตู้
本课采用多种教学方法,实现“做中学，做中教”符合学生的学习规律，为理论学习找到了良好的途径。遵循学生认知规律,采用信息化教学手段，应用图、文、影、像等媒介使课堂内容充实而丰富多彩，通过“听，说，读，写,做,思”等渠道进行学习,达到化繁为简、化难为易的良好教学效果。本次学习最突出的问题是,,个别同学在小组评价环节参与性不强,针对这样的同学,我就指定一题让他回答,这样督促其进行学习。
交流发电机机结构和原理一体化教案
教案首页系别教师班级课型一体化课时 6 周次日期地点课题（章）汽车电气设备构造与维修第四章充电系统系统子课题（节）交流发电机机结构和原理教学目标(1)掌握发电机的结构组成；(2)掌握发动机的工作原理；教学重点及难点重点：发电机的结构组成难点：发动机的工作原理教学方法讲授法、练习法、、实物演示法等教学器材及设备实训台架、实物教具、多媒体教学设备、动画等课后小结审核人：日期：教学过程教师活动学生活动【复习提问】提出问题“蓄电池有哪些作用”【新课引入】汽车上蓄电池存储的电能是有限的，在它放电以后必须及时的补充充电，因此汽车上必须装备充电系统。
充电系统一般由发电机、蓄电池、调节器、点火开关、充电指示灯组成（动画视频）。
汽车使用的电源有蓄电池和发电机，其中交流发电机作为主要电源，蓄电池作为辅助电源，今天我们就来学习交流发电机。
【新课教授】一、充电系统充电系统一般由发电机、蓄电池、调节器、点火开关、充电指示灯组成。
1、发电机发电机作为汽车运行中的主要的电源，担负着向启动系之外的所有用电设备供电的任务，并为蓄电池充电，目前，汽车普遍采用硅整流发电机。
2、调节器发动机的转速变化时，发电机的输出电压也随之发生变化，发电机配有调节电压的电压调节器，以保持发电机输出的电压基本稳定，满足汽车用电设备对电压的要求。
3、充电状态指示装置充电状态指示装置用于指示充电系统的工作情况，反应蓄电池是处于充电还是放电状态。
二、交流发电机的结构组成及原理硅整流发电机的全称是硅整流交流发电机，俗称交流发电机。
普通硅整流发电机的构造一般由三相同步交流发电机和硅二极管整流器两部分组成。
三相同步交流发电机主要由转子、定子、前后端盖、电刷和电刷架以及皮带轮、风扇等部件组成。
图1 交流发电机的结构图提问讲授提问讲授讲授实物展示思考回答回答听讲记笔记听讲观察1、转子转子的功用是建立磁场。
主要由爪极、磁轭、滑环、转子轴等组成。
图2 转子总成两块爪极交错压装在转子轴上（两块爪极各具有数目相等的鸟嘴型磁极，一般为六对）中间的空腔内装有导磁用的铁芯称为磁轭，其上绕有励磁绕组，绕组用高强度的漆包线绕制。
交流发电机工作原理教案
交流发电机工作原理教案一、教学目标：1. 让学生了解交流发电机的基本概念和工作原理。
2. 使学生掌握交流发电机的主要组成部分及其功能。
3. 培养学生运用科学知识分析和解决问题的能力。
二、教学重点：1. 交流发电机的工作原理。
2. 交流发电机的主要组成部分。
三、教学难点：1. 交流发电机工作原理的微观解释。
2. 交流发电机各个部分的功能及相互关系。
四、教学准备：1. 交流发电机模型。
2. PPT课件。
3. 黑板、粉笔。
五、教学过程：1. 导入：通过展示交流发电机模型，引导学生关注交流发电机，激发学生学习兴趣。
2. 新课导入：介绍交流发电机的基本概念，让学生了解交流发电机是一种将机械能转化为电能的装置。
3. 讲解交流发电机的工作原理：a) 发电机的工作原理：通过磁场和线圈的相对运动产生电流。
b) 交流发电机与直流发电机的区别：交流发电机产生的电流方向不断变化，而直流发电机产生的电流方向不变。
4. 讲解交流发电机的主要组成部分：a) 转子：产生磁场。
b) 定子：产生电流。
c) 端盖：固定转子和定子。
d) 轴承：支撑转子旋转。
5. 分析交流发电机各部分的功能及相互关系：a) 转子和定子的相互作用产生电流。
b) 端盖起到固定作用，保证发电机稳定运行。
c) 轴承支撑转子旋转，减小摩擦。
6. 课堂互动：邀请学生上台演示交流发电机的工作原理，加深学生对知识的理解。
7. 总结：回顾本节课所学内容，强调交流发电机的工作原理及其主要组成部分。
8. 作业布置：让学生绘制交流发电机的结构示意图，并简要说明各部分的功能。
六、教学延伸：1. 探讨交流发电机在现代社会中的应用，如电力系统、交通运输等。
2. 介绍交流发电机的发展历程，让学生了解科技进步对人类社会的影响。
七、实例分析：1. 以实际案例为例，分析交流发电机在工作中的性能和优势。
2. 对比交流发电机和直流发电机的优缺点，让学生了解各自适用场景。
八、小组讨论：1. 分成小组，让学生探讨交流发电机在实际应用中可能遇到的问题及解决方法。
交流发电机的结构及工作原理
交流发电机的结构一、6管交流发电机的结构交流发电机一般由转子、定子、整流器、端盖四部分组成。
JF132型交流发电机组件图见图2-5aJF132型交流发电机结构图见图2-5bJF132型交流发电机结构图见图2-5c（一）转子转子的功用是产生旋转磁场。
转子由爪极、磁轭、磁场绕组、集电环、转子轴组成，见图2-6转子轴上压装着两块爪极，两块爪极各有六个鸟嘴形磁极,爪极空腔内装有磁场绕组(转子线圈)和磁轭。
集电环由两个彼此绝缘的铜环组成，集电环压装在转子轴上并与轴绝缘，两个集电环分别与磁场绕组的两端相连。
当两集电环通入直流电时（通过电刷），磁场绕组中就有电流通过，并产生轴向磁通，使爪极一块被磁化为N极，另一块被磁化为S极，从而形成六对相互交错的磁极。
当转子转动时，就形成了旋转的磁场。
交流发电机的磁路为：磁轭→N极→转子与定子之间的气隙→定子→定子与转子间的气隙→S极→磁轭。
见图2-7。
2．整流管的安装将正极管安装在一块铝制散热板上，称为正整流板；将负极管安装另一块铝制散热板上，称为负整流板，也可用发电机后盖代替负整流板。
见图2-10。
在正整流板上有一个输出接线柱B（发电机的输出端）。
负整流板上直接搭铁。
负整流板上一定和壳体相联接。
整流板的形状各异，有马蹄形、长方形、半圆形等见图2-11二、8管交流发电机8管交流发电机（如夏利车用）和6管交流发电机的基本机构是相同的，所不同的是整流器有8只硅整流二极管，其中6只组成三相全波桥式整流电路，还有2只是中性点二极管，1只正极管接在中性点和正极之间，1只负极管接在中性点和负极之间。
对中性点电压进行全波整流。
（见图2-14）试验表明：加装中性点二极管的交流发电机在结构不变的情况下可以提高发电机的功率10%～15%。
中性点二极管提高发电机功率的原理：交流发电机中性点电压为三次谐波，随着发电机转速的提高，中性点三次谐波电压也升高。
见图2-15当中性点电压瞬时值高于三相绕组的最高值时，中性点正极管导通对外输出电流；电流回路为：中性点→中性点正极管→负载→某一负极管→定子绕组→中性点。
工程机械发电机 交流发电机结构原理
JFl32型交流发电机组件图
1）转子
转子的功用是产生磁场。转子 由爪极、磁轭、励磁绕组、滑环、 转子轴等组成。
交流发电机的转子总成
交流发电机转子分解图
1－滑环 2－转子轴 3－爪极 4－磁轭 5－励磁绕组
2）定子
定子的功用是产生交流电。 定子安装在转子的外面，和发电机的前后端盖固定在一起，当转
二、整流电路工作原理 1.整流电路工作原理
六管交流发电 机的整流电路
九管交流发电 机的整流原理
2.交流发电机励磁方式
工程机械用交流发电机的励磁方法是由他励方式 到自励发电的一个过程。由于工程机械用交流发电机 转子的剩磁较弱，不能利用磁极的剩磁自励发电，所 以需要外接直流电源。交流发电机只有在较高转速 时，才能自励发电。交流发电机在低速运转时，采用 他励方式，即由蓄电池提供励磁电流来增强磁场，使 发电机发电满足工程机械上用电的要求。发电机的发 电电压随发动机转速升高而上升。当发电机输出电压
电刷组件
4）前后端盖
端盖一般分两部分（前端盖和后端盖），起支撑转子、定子、整流 器和电刷组件的作用。端盖一般用铝合金铸造，一是可有效的防止漏磁， 二是铝合金散热性能好。后端盖上装有电刷组件。
5）风扇
风扇安装在前端盖外侧的转轴上，在发电机工作 时随发电机转轴一同运转，对发电机进行冷却。
6）整流器
例举：JFZl913Z型交流发电机（桑、奥迪100 ），电压为12V、电流大于 90A、第13次设计，调整臂在左边的整体式交流发电机
四、交流发电机拆卸
（3）
（2）
（1）
拆掉发电机电 缆和连接器 拆掉蓄电池负 极端子电缆
取下发电机传 动皮带，拆下 发电机和支架
实训指导
发电机构造及原理课件
谢谢观赏~~ ~
转子、定子和整流器的实物图
在实物中还有
电刷和电刷架
磁极
电枢
（二）发电机原理
根据通电线匝在磁场中产生电磁转矩的理论，就可以 制成实用的直流电动机。
将电动机的电刷与直流电源相接后，电流由正电刷流 入，又负电刷流出。此时绕组中的电流方向有下面所示， 根据左手定则判断，此时转矩方向为逆时针方向。当电枢 转过半周时，正电刷接触换向片时，负电刷接触的是另一 换向片，绕组中的电流方向虽改变，但因在N极和S极下导 线中的电流方向仍保持不变，故电磁转矩方向也不改变，
JF132型交流发电机解体图
普通交流发电机一般由：转子，定子，整流 器，前后端盖，带轮
一.转子
1，功用：产生旋转磁场
2，组成：爪极，磁轭，磁场绕 组， 集电环
转子轴上压装着两块爪极，两块爪极各有六个鸟嘴形 磁极，爪极空腔内装有磁极绕组（转子线圈）和磁轭。
集电环，一般叫滑环，由两个彼此绝缘的铜环组成， 集电环压装在转子轴上并与轴绝缘，两个集电环分别 与磁极绕组的两端项链。
当两集电环通过直流电时，通过电刷，磁场绕 组中就有电流通过，并产生轴向磁通，使爪极一 块被磁化为N极，另一块被磁化为S极，从而形 成六对相互交错的磁极。当转子转动时，就形成 了旋转的磁场。
二.定子
1，功用：产生交流电 2，组成：定子铁心和定子绕组
定子绕组有三相，采用星形接法 或三角形接法，都能产生三相交 流电。
三相绕组的必须按一定要求 绕制，才能 使之获得频率相同，幅值相等， 相位互差120° 的三相电动势。
三.整流器： 1，功用：将定子绕组的三相交 流电变为直流电
2，组成：六只整流硅管分别压 装在正负极板上
最新交流发电机及其调节器工作原理讲课教案
交流发电机及其调节器工作原理一、交流发电机的发电原理如图所示是交流发电机的工作原理图：发电机的三相定子绕组按一定规律分布在发电机的定子槽中，互相差120°电角度。
交流发电机的磁路是：转子爪极的磁力线从转子的N极出发，穿过转子与定子之间很小的气隙进入定子铁心，最后又经过空气隙回到相邻的S极，并通过磁轭构成了磁回路。
转子磁极呈鸟嘴形，可使定子绕组感应的交流电动势近似于正弦曲线的波形。
当转子旋转时，由于定子绕组与磁力线有相对的切割运动，所以在三相绕组中产生频率相同，幅值相等，相位互差120°电角度的正弦电动势为eA、eB和eC。
硅整流发电机每相绕组中产生的电动势的有效值与发电机的转速和磁场的磁通量成正比。
二、整流原理和过程在交流发电机中，整流器是利用硅二极管的单向导电性能进行整流的。
在三相桥式全波整流电路中，三个正二极管的正极引出线分别同三相绕组的首端相连。
在某一瞬间，只有与电位最高的一相绕组相连的正二极管导通。
同样，三个负二极管的引出线也同三相绕组的首端相连。
在同一瞬间，只有与电位最低的一相绕组相联的负二极管导通。
这样反复循环、6只二极管轮流导通，在负载两端便得到一个较平稳的脉动的直流电压。
下图为6只二极管组成的三相桥式全波整流电路及产生的电压波形图。
中性点电压一般用来控制各种用途的继电器，如磁场继电器、充电继电器等。
三、交流发电机的励磁方式交流发电机开始发电时，需由蓄电池供给励磁电流，此时为它励。
当发电机达到蓄电池电压时，即由发电机自己供给励磁电流，也就是由它励转变为自励。
四、不同形式交流发电机的电路连接方式及原理1、9管交流发电机9管交流发电机的特点是除了常用的6个二极管外，又增加了3个小功率二极管，专门用来供给磁场电流，又称为磁场二极管。
采用磁场二极管后，可以省去充电指示灯继电器，其线路连接关系如图所示。
2、8管交流发电机8管交流发电机除了三相桥式整流电路的6个二极管外，还具有2个中性点二极管，利用中性点二极管的输出可以提高发电机的输出功率。
交流发电机的结构及原理
图3.5 交流发电机定子总成及连接方式 a）定子绕组星形连接 b) 定子绕组三角形连接
第 3 章 交流发电机及调节器
3.1.2 普通交流发电机的结 构
3．整流器
整流器的功用是将定子绕组的三相 交流电变为直流电。 整流器由整流板和整流二极管组成， 6管交流发电机的整流器是由6只硅整流 二极管分别压装（或焊装）在相互绝缘 的两块板上组成的，其中一块为正极板 （带有输出端螺栓），另一块为负极板， 负极板和发电机外壳直接相连（搭铁）， 也可以将发电机的后盖直接作为负极板。 6只整流二极管分为正极管和负极 管两种。引出电极为正极的称为正极管， 3只正极管装在同一块板上，称为正极 板；引出电极为负极的称为负极管，3 只负极管安装在负极板上，也可直接安 装在后盖上。如图3.6所示。
UN = U BE 2
图3.15 交流发电机中性点电压波形图
带有中性点接线柱的发电机， 可用中性点电压来控制各种用途 的继电器工作。
第 3 章 交流发电机及调节器
3.2.2 交流发电机整流原 理
利用中性点电压提高发电机功率 有的发电机（如夏利发电机）的 整流器有8只整流管，其中两只整流 管接在中性点处（1只正极管和1只负 极管），如图3.16所示。把中性点电 压和三相绕组并联输出，实践证明这 样可提高发电机功率10％～15％。 由于中性点电压的瞬时值是一个 三次谐波，其波峰在有些时候可能大 于三相绕组的最高值，此时，中性点 正极管VD7导通，其他三个正极管截 止，由VD7供给外电路高电压；同理， 波谷也能小于三相绕组的最低值，此 时，中性点负极管VD8导通，参与对 外输出，这样就提高了发电机的对外 输出能力，提高了发电机的输出功率。
图3.6 交流发电机整流二极管安装示意图 a）焊接式 b）电路图 c) 压装式 1－正整流板 2－负整流板
交流发电机的结构与工作原理
交流发电机的结构与工作原理发电机是一种将机械能转化为电能的设备，广泛应用于各个领域。
其结构和工作原理如下所述。
一、结构发电机的结构包括转子、定子、绕组、滑环、散热器和外壳。
1.转子：转子是发电机的主要部分，由电磁材料或导电材料制成。
转子通常有两种类型：励磁转子和感应转子。
励磁转子由磁铁或电磁线圈构成，提供磁场以激发定子中的电流。
感应转子则通过旋转在磁场中产生感应电流。
2.定子：定子是固定在发电机内部的部件，主要由绕组和铁芯构成。
绕组是由绝缘导线组成的线圈，通过给定绕组电流，产生旋转磁场。
铁芯则提供了绕组的支撑，并增强了磁场的效果。
3.绕组：绕组是发电机中的一个重要部分，由导线制成，承载着产生电能的任务。
绕组根据实际需求，可以包括多个线圈，并连接到外部电源或其他电源，以提供所需的电流。
4.滑环：滑环是连接旋转部分和固定部分的接点，使得转子能够以旋转的方式传达电能。
滑环由导电材料制成，能够有效地传输电流，并保持电路的连续性。
5.散热器：发电机在工作过程中会产生大量的热量，散热器的作用是将这些热量迅速散发出去，确保发电机的正常运行。
散热器通常采用风冷或水冷的方式。
6.外壳：外壳是发电机的外部保护部分，能够保护内部的结构免受外界环境的侵害，并起到美观和防护的作用。
二、工作原理发电机的工作原理基于法拉第电磁感应定律和楞次定律，其工作过程主要包括励磁、感应和输出三个阶段。
1.励磁阶段：通过向励磁转子施加直流电流或交流电流，产生磁场。
这个磁场会传递到定子中，使之处于一个磁场中。
2.感应阶段：当转子开始旋转时，磁场也随之旋转。
由于励磁磁场和转子磁场的互相作用，定子中将产生感应电流。
根据法拉第电磁感应定律，当磁场通过绕组时，导线中就会产生感应电流。
3.输出阶段：定子中产生的感应电流经由绕组导线输出。
通常通过滑环将电流传送到外部电路中。
在外部电路中，感应电流可以用来驱动电动设备或供电给其他设备。
总结起来，发电机的工作原理是:励磁通过给励磁转子通电产生磁场；转子旋转时，磁场也随之旋转，导致定子中产生感应电流；最后，通过滑环将感应电流传输到外部电路，以实现输出电能的功能。
初二物理交流发电机结构与原理分析
初二物理交流发电机结构与原理分析交流发电机是一种常见的发电设备，广泛应用于各行各业。
它是通过旋转磁场的方式将机械能转化为电能的。
本文将对交流发电机的结构和工作原理进行详细的分析。
一、交流发电机的结构交流发电机主要由定子和转子两部分组成。
1. 定子定子是发电机中不动的部分，它由铁芯和绕组组成。
铁芯通常采用硅钢片制成，以减少磁铁耗散的能量。
绕组由线圈和导线组成，线圈上绕有多个线圈，每个线圈都与一个导线相连。
2. 转子转子是发电机中旋转的部分，它由永磁体或电磁线圈构成。
永磁体通常由稀土磁体或钕铁硼磁体制成，具有较强的磁性。
电磁线圈则通过外部电源供电，产生与定子绕组中的磁场相互作用。
二、交流发电机的工作原理交流发电机的工作原理基于法拉第电磁感应定律，即磁场的变化会产生感应电动势。
1. 电磁感应作用当交流发电机旋转时，转子中的永磁体或电磁线圈产生磁场，并与定子绕组中的磁场相互作用。
这种磁场的变化会在定子绕组中产生感应电动势。
2. 滑环和刷子为了使感应电动势能够顺利传递到外部电路中，交流发电机使用滑环和刷子来连接转子和外部电路。
滑环是一个连续的金属环，固定在转子轴上。
刷子则是与滑环相连的碳刷，用于与滑环接触并传递电流。
3. 原理在交流发电机中，当转子旋转时，磁场的变化引发了定子绕组中的感应电动势，然后通过滑环和刷子传递到外部电路。
外部电路中的负载就会形成电流，从而使发电机能够输出电能。
三、交流发电机的优点和应用交流发电机具有以下优点：1. 输出稳定：由于交流发电机能够通过调整转速和绕组参数来实现输出电压的稳定，因此在各种负载条件下都表现出较好的稳定性。
2. 适应性强：交流发电机可以根据不同的需求调整输出电压和频率，适用于各种不同的应用场景。
3. 造价低廉：与直流发电机相比，交流发电机的制造成本较低，更加经济实惠。
交流发电机广泛应用于各个领域，包括家庭用电、工业生产、交通运输等。
它们为我们的生活和工作提供了可靠的电力支持。
交流发电机工作原理教案
交流发电机工作原理教案教案主题：交流发电机工作原理一、教学目标：1.理解交流发电的基本原理和过程。
2.熟悉交流发电机的结构和工作原理。
3.掌握交流发电机输出电压的计算公式。
4.初步了解交流发电机的应用领域。
二、教学内容：1.交流电的基本概念和特性。
2.交流发电机的结构和工作原理。
3.交流发电机输出电压的计算公式。
4.交流发电机的应用领域。
三、教学过程：一、导入（10分钟）教师通过简单的问题和实例引导学生思考，如：什么是交流电？它与直流电有何不同？二、知识讲解（30分钟）1.交流电的基本概念和特性：-交流电的定义：电流方向和大小周期性变化的电流。
-交流电的特点：频率、振幅和相位角等。
-交流电的产生方式：电磁感应、振荡器等。
2.交流发电机的结构和工作原理：-交流发电机的结构：转子、感应器、定子等。
-交流发电机的工作原理：利用磁场和导线之间的相互作用产生感应电动势。
3.交流发电机输出电压的计算公式：- 交流发电机输出电压由公式V = N * B * l * v * sin(ωt + φ)计算得出。
三、示例演练（30分钟）教师通过具体的实例和计算题目，让学生运用所学知识进行计算和分析，如：已知交流发电机的转子磁感应强度、定子导线长度等参数，请计算输出电压的大小。
四、拓展应用（20分钟）教师与学生一起探讨交流发电机的应用领域，如：家庭用电、工业生产、交通运输等，并引导学生思考交流发电机在这些领域中的作用和重要性。
五、归纳总结（10分钟）教师与学生一起总结所学的内容，梳理交流发电机的工作原理和输出电压的计算方法，并鼓励学生提出问题和疑惑。
四、教学评价：五、教学反思：通过本节课的教学，学生对交流发电机工作原理有了初步的认识和了解，能够运用所学知识进行简单的计算和分析。
但在教学过程中，对于一些复杂的理论原理和计算公式，并未深入展开，需要在后续的教学中进一步拓展和强化相关知识点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
教案首页
审核人：日期：
化，发电机配有调节电压的电压调节器，以保持发电机输出的电压基本稳定，满足汽车用电设备对电压的要求。
3、充电状态指示装置
充电状态指示装置用于指示充电系统的工作情况，反应蓄电池是处于充电还是放电状态。
二、交流发电机的结构组成及原理
硅整流发电机的全称是硅整流交流发电机，俗称交流发电机。
普通硅整流发电机的构造一般由三相同步交流发电机和硅二极管整流器两部分组成。
三相同步交流发电机主要由转子、定子、前后端盖、电刷
和电刷架以及皮带轮、风扇等部件组成。
图1 交流发电机的结构图
1、转子
转子的功用是建立磁场。
主要由爪极、磁轭、滑环、转子轴等组成。
讲授
实物展示
记笔记
听讲
观察
图2 转子总成
两块爪极交错压装在转子轴上（两块爪极各具有数目相等的鸟嘴型磁极，一般为六对）中间的空腔装有导磁用的铁芯称为磁轭，其上绕有励磁绕组，绕组用高强度的漆包线绕制。
滑环（集电环）由两个彼此绝缘的铜环组成，压装在转子轴上并与轴绝缘，励磁绕组的两端分别焊在两道彼此绝缘的铜质滑环上，滑环与装在后端盖的两个电刷相接触，当电刷与直流电接通时，便有电流通过励磁绕组，产生磁场，使爪极一块磁极磁化为N极，另一块磁化为S极，从而在圆周上形成6对（或8对）互相交错间隔排列的N、S磁极。
当转子转动时，便形成了旋转的磁场。
1、转子
转子的功用是产生交流电，安装在转子的外面，与发电机
的前后端盖固定在一起。
当转子在其部转动，定子绕组线圈切
割磁场磁感线，从而产生交变的感应电动势，即交流电。
定子由定子铁心和定子绕组（线圈）组成。
三相绕组的连接方法星形和三角形两种。
三角形接法和星形接法Y形接法是将三相绕组的三个端子
X、Y、Z接在一起，将三相绕组的首段A、B、C作为交流发
电机的交流输出端，三角形接法是将每相绕组的首端和另一相
末端依次连接，因而有三个接点，这三个接点即为交流大电机
的交流输出端，汽车用交流发电子大都采用Y形接法，美国通
用汽车公司等交流发电机采用的是的、三角形接法。
为了在三相绕组中产生大小相等，频率相同、且相位相差
120度的对称电动势，三相绕组的接法应该遵循以下原则：
（1）每相绕组的线圈个数及每个线圈的匝数相
（2）每个线圈的节距相等
（3）三相绕组的首端A、B、C在定子槽的排列需要间隔
120°的电度角。
3、整流器
讲授听讲
整流器的功能是将定子绕组的三相交流电变为直流电。
整流器由整流板和整流二极管组成，6管交流发电机的整流器是由6只整流二极管分别压装（或焊装）在互相绝缘的两块板上组成。
其中一块为正极板，一块为负极板。
6只整流二极管分为正极管和负极管两种。
引出电极为正极的为正极管，3只正极管装在同一块板上，成为正极板；引出电极为辅机的成为负极管，3只负极管安装在负极板上，也可以直接安装在后盖上。
4、端盖及电刷组件
端盖一般分为前端盖和后端盖两部分，主要起支撑转子、定子、整流器和电刷组件的作用。
后端盖上装有电刷组件。
电刷组件由电刷、电刷架和电刷弹簧组成。
电刷的作用是将电源通过滑环引入励磁绕组。
两个电刷分别装在电刷架的孔，借助弹簧压力与滑环保持接触。
5、带轮及风扇
交流发电机的前段装有带轮和风扇，由发动机通过传动带驱动发电机的转子轴和风扇一起旋转。
风扇一般安装与发电机的前端盖和皮带轮之间。
为发电机
散热，保证发电机温度正常。
三、交流发电机的工作原理
1.发电原理
发动机转动，传送带带动交流发电机的转子旋转时，旋转
的磁场使定子绕组线圈切割磁感线，产生交变的感应电动势，
定子线圈产生交流电。
2.整流原理。
定子三相绕组感应产生的是交流电，通过6只二极管组成的三
相桥式整流电路整流为直流电。
【课堂练习】
分成5组，通过小组讨论，结合发电机实训台架，叙述发
电机每个零部件的作用。
讲授
听讲。
