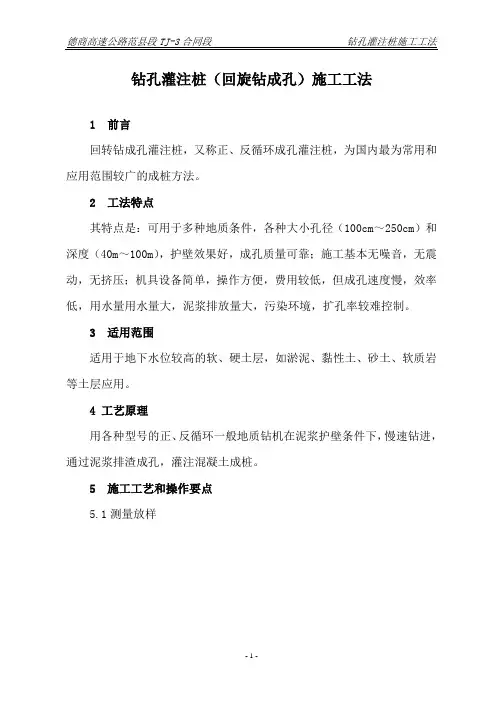

钻孔灌注桩施工方案---回旋钻机

目录

1.编制依据 0

2.桩基工程概况 0

3.地址资料 0

3.1工程地质条件 0

3.2水文地质特征及评价： (1)

3.3不良地质和特殊阶段地质： (2)

3.4沿线地震动参数 (3)

4.施工组织安排 (3)

4.1 工期目标 (3)

4.2 组织结构 (3)

5.具体施工工艺 (4)

5.1工艺流程 (4)

5.1.1旋挖钻施工工艺流程图 (4)

5.1.2回旋钻施工工艺流程图 (5)

5.2施工准备 (6)

5.2.1施工场地 (6)

5.2.2泥浆制备 (7)

5.2.3安装钻机 (9)

5.3施工工艺 (9)

5.3.2护筒埋设 (10)

5.3.3钻进成孔 (10)

5.3.3.1旋挖成孔 (10)

5.3.3.2回旋成孔 (11)

5.4成孔检测、清孔 (12)

5.5钢筋骨架吊放 (15)

5.6预埋声测管 (17)

5.7导管吊放及二次清孔 (18)

5.7.1导管的吊放 (18)

5.7.2 二次清孔 (18)

5.8灌注水下混凝土 (18)

6.钻孔桩质量检验标准 (20)

7.劳动力组织 (22)

8.机具配置 (22)

9.对施工操作人员、施工机具的具体要求 (22)

10.资料的归档整理 (23)

11.钻孔桩常见事故的预防及处理 (23)

11.1坍孔 (23)

11.3掉钻落物 (25)

11.4 扩孔和缩孔 (25)

11.5外杆折断 (25)

11.6钻孔漏浆 (26)

11.7钻孔桩断桩常见事故及处理 (26)

11.7.1首批混凝土封底失败 (26)

11.7.2供料和设备故障使灌注停工 (27)

11.7.3灌注过程中坍孔 (27)

11.7.4导管拨空、掉管 (27)

11.7.5灌注过程中混凝土上升困难、不翻浆 (27)

11.7.6灌注高度不够 (28)

12.质量、安全及环保 (28)

12.1质量要求： (28)

12.2安全要求： (28)

12.3环保要求措施： (29)

钻孔灌注桩施工方案

1.编制依据

1. 商丘至合肥至杭州铁路工程招标文件、补遗说明书及招标文件答疑书

2. 商丘至合肥至杭州铁路（商阜段）施工图

3．《高速铁路设计规范》（TB10621-2014、J1942-2014）

4.《铁路桥涵地基和基础设计规范》（TB10002.5-2005、J464-2005）

5.《铁路工程抗震设计规范》（GB50111-2006）(2009年版)

6.《铁路混凝土结构耐久性设计规范》（TB10005-2010）

7.《铁路工程水文勘测设计规范》（TB10017-99）

8.《高速铁路桥涵工程施工技术规程》（Q/CR9603-2015）

9.《高速铁路桥涵工程施工质量验收标准》TB10752-2010

10.《铁路混凝土强度检验评定标准》TB10425—2003

11.设计交底文件

12.从工地现场调查、采集、咨询、图纸审核所获取的资料；国家、铁道部、地方政府有关安全、环境保护、水土保持的法律、规程、规则、条例。

2.桩基工程概况

本部地处安徽阜阳颍上县，横跨慎城、夏桥、江店三镇，包含朱庙村、长林村、江岗村、薛桥、徐家湾、夏桥、谢庄新村、南桥、中门村等9个自然村，桥梁中心里程为DK255+060.44,起讫桩号为DK246+022.82～DK261+507.66，正线长15.484km，包含颍上特大桥（188#墩～644#墩）共457个墩。桥墩190～193#墩跨颍河设计为（94.2+220+94.2）m矮塔斜拉桥、321～324#墩跨滁新高速及匝道设计为（84+150+84）m连续钢构拱桥、500～503#墩跨S102省道设计为（48+80+48）m连续梁桥、521～524#墩跨花水涧设计为（32+48+32）m连续梁桥、10孔支架现浇简支梁（6孔40m、1孔29m、3孔26m）。简支梁桥墩均设计为圆端型实体墩，墩高4.55m～26m，桩基础均按摩擦桩设计，桩径为1.0m、1.25、2.0m，桩长50～110m。

3.地址资料

3.1工程地质条件

颍上特大桥位于安徽阜阳颍上县，横跨慎城、夏桥、江店两镇。桥址区地层主要有：

DK246＋022.82～DK246+850.00地层局部覆盖第四系全新统人工堆积层层（Q4m1）填筑土及素填土；颖河阶地覆盖第四系全新统冲击（Q4al）粉土、黏土、粉质黏土，地表大部分为第四系上更新统冲积（Q3al）粉土、粉质黏土、黏土，粉砂、细砂、中砂及第四系上更新统湖积（Q3l）粉质黏土、黏土、粉砂、细砂、中砂；部分地段揭示第四系中更新统积（Q2al）黏土、粉质黏土、粉砂、细砂、中砂、粗砂。

DK246+850.00～DK249+807.48地层局部覆盖第四系全新统人工堆积层层（Q4m1）填筑土及素填土；颖河阶地覆盖第四系全新统冲击（Q4al）粉土、黏土、粉质黏土，地表大部分为第四系上更新统冲积Q3al）粉土、

粉质黏土、黏土，粉砂、细砂、中砂及第四系上更新统湖积（Q3l）粉质黏土、黏土、粉砂、细砂、中砂；部分地段揭示第四系中更新统积（Q2al）黏土、粉质黏土、粉砂、细砂、中砂、粗砂。

DK249+807.48～DK250+450.00地层局部覆盖第四系全新统人工堆积层层（Q4m1）填筑土、杂填土及素填土；地表大部分为第四系上更新统冲积（Q3al）粉土、粉质黏土、黏土，粉砂、细砂、中砂及第四系上更新统湖积（Q3l）粉土、粉质黏土、黏土、粉砂、细砂、中砂、粗砂，部分地段揭示第四系中更新统积（Q2al）黏土、粉质黏土、粉砂、中砂。

DK250+450.00～DK254+500.00地层局部覆盖第四系全新统人工堆积层（Q4m1）杂填土及素填土；地表大部分为第四系上更新统冲积（Q3al）粉土、粉质黏土、黏土，粉砂、细砂、中砂及第四系上更新统湖积（Q3l）粉质黏土、黏土、粉砂、细砂、中砂、粗砂；

DK254+500.00～DK254+724.93地层局部覆盖第四系全新统人工堆积层层（Q4m1）填筑土、杂填土及素填土；水塘、水沟、河流表层分布第四系全新统冲击（Q4al）淤泥质土，层厚约0.3～0.5m；地表大部分为第四系上更新统冲积（Q3al）粉土、粉质黏土、黏土，粉砂、细砂、中砂及第四系上更新统湖积（Q3l）粉质黏土、黏土、粉砂、细砂、中砂；部分地段揭示第四系中更新统积（Q2al）黏土、粉质黏土、粉砂、细砂、中砂。

DK254+724.93～DK259+050.00地层局部覆盖第四系全新统人工堆积层层（Q4m1）填筑土、杂填土及素填土；水塘、水沟、河流表层分布第四系全新统冲击（Q4al）淤泥质土，层厚约0.3～0.5m；地表大部分为第四系上更新统冲积（Q3al）粉土、粉质黏土、黏土，粉砂、细砂、中砂及第四系上更新统湖积（Q3l）粉土、粉质黏土、粉砂、细砂、中砂；部分地段揭示第四系中更新统积（Q2al）黏土、粉质黏土、粉砂、细砂、中砂。

DK259+050.00～DK259+709.16地层局部覆盖第四系全新统冲积（Q3al）黏土、粉质黏土、粉砂、细砂、中砂及第四系上更新统湖积（Q3l）粉质黏土、黏土、粉砂、细砂、中砂、粗砂；第四系中更新统冲积（Q2al）黏土、粉质黏土、粉砂、细砂、中砂、粗砂。

DK259+709.16～DK261+507.66地层局部覆盖第四系全新统冲积（Q3al）黏土、粉质黏土、粉土、粉砂、细砂、中砂及第四系上更新统湖积（Q3l）粉质黏土、黏土、粉土、粉砂、细砂、中砂；第四系中更新统冲积（Q2al）黏土、粉质黏土、粉土、粉砂、细砂、中砂、粗砂。

3.2水文地质特征及评价：

DK246＋022.82～DK246+850.00地表水主要为颖河河水。勘测期间河宽约207m，水深约6.5m，其余为沟渠及池塘。地下水为第四系地层空隙潜水，稳定水位埋深0.8～3.4m（高程为20.02～24.43m），受大气降水及地下水侧向径流补给，以地下水侧向径流补给下层地下水入渗及浅层地下水人工开采为排泄条件，水位季节变幅1～3m。

DK246+850.00～DK249+807.48地表水主要为颖河河水。勘测期间河宽约106m，水深约5m，其余为沟渠及池塘。地下水为第四系地层空隙潜水，稳定水位埋深0.8～3.4m（高程为20.02～24.43m），受大气降水及地下水侧向径流补给，以地下水侧向径流补给下层地下水入渗及浅层地下水人工开采为排泄条件，水位季节变幅1～3m。
