化工仪表及自动化第一阶段在线作业

合集下载

国家开放大学《化工仪表及自动化》形考任务1-4参考答案

国家开放大学《化工仪表及自动化》形考任务1-4参考答案形考任务11.控制系统的反馈信号使得原来信号增强的叫作（）。

A.负反馈B.正反馈C.前馈D.回馈2.下面（）符号代表调节阀。

A.FVB.FTC.FYD.FE3.在自动控制系统中，随动系统把（）的变化作为系统的输入信号。

A.测量值B.给定值C.偏差值D.干扰值4.过渡过程品质指标中，余差表示（）。

A.新稳态值与给定值之差B.测量值与给定值之差C.调节参数与被调参数之差D.超调量与给定值之差5.生产过程自动化的核心是（）装置。

A.自动检测B.自动保护C.自动执行D.自动调节6.下列压力计中，能测绝对压力且精度最高的是（）。

A.弹簧管压力计B.砝码、活塞式压力计C.电容式压力计D.电阻式压力计7.压力表在现场的安装需（）。

A.水平B.倾斜C.垂直D.任意角度8.测量氨气的压力表，其弹簧管应用（）材料。

A.不锈钢B.钢C.铜D.铁9.霍尔式压力传感器利用霍尔元件将压力所引起的弹性元件（）转换为霍尔电势实现压力测量。

A.变形B.弹力C.电势D.位移10.活塞式压力计上的砝码标的是（）。

A.质量B.压力值C.千克D.公斤11.仪表的精度级别是指仪表的（）。

A.基本误差B.最大误差C.最大引用误差D.基本误差和最大允许值12.若一块压力表量程为0～16MPa，要求测量值的绝对误差小于±0.2MPa，选用（）级的仪表。

A.1.0级B.1.5级C.2.0级D.0.5级13.评定仪表品质的主要质量指标是（）A.精度B.基本误差C.动态误差D.系统误差14.计算错误所造成的误差是（）。

A.随机误差B.系统误差C.疏忽误差D.附加误差15.由于仪表内部元件老化过程引起的误差称为（）。

A.疏忽误差B.缓变误差C.随机误差D.系统误差16.自动控制系统方块图由（）组成。

A.传递方块B.信号线C.比较点D.分支点17.下列过程中（）属于典型过渡过程的基本形式。

A.发散振荡过程B.等幅振荡过程C.随机振荡过程D.非周期衰减过程18.按误差产生的原因以及误差的性质，误差分为（）。

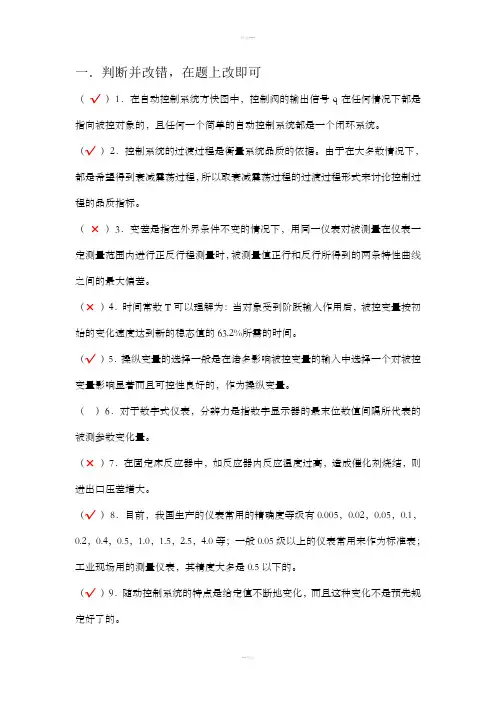

化工仪表及自动化1与答案

一．判断并改错，在题上改即可（√）1．在自动控制系统方快图中，控制阀的输出信号q在任何情况下都是指向被控对象的，且任何一个简单的自动控制系统都是一个闭环系统。

（√）2．控制系统的过渡过程是衡量系统品质的依据。

由于在大多数情况下，都是希望得到衰减震荡过程，所以取衰减震荡过程的过渡过程形式来讨论控制过程的品质指标。

（×）3．变差是指在外界条件不变的情况下，用同一仪表对被测量在仪表一定测量范围内进行正反行程测量时，被测量值正行和反行所得到的两条特性曲线之间的最大偏差。

（×）4．时间常数T可以理解为：当对象受到阶跃输入作用后，被控变量按初始的变化速度达到新的稳态值的63.2%所需的时间。

（√）5．操纵变量的选择一般是在诸多影响被控变量的输入中选择一个对被控变量影响显著而且可控性良好的，作为操纵变量。

（）6．对于数字式仪表，分辨力是指数字显示器的最末位数值间隔所代表的被测参数变化量。

（×）7．在固定床反应器中，如反应器内反应温度过高，造成催化剂烧结，则进出口压差增大。

（√）8．目前，我国生产的仪表常用的精确度等级有0.005，0.02，0.05，0.1，0.2，0.4，0.5，1.0，1.5，2.5，4.0等；一般0.05级以上的仪表常用来作为标准表；工业现场用的测量仪表，其精度大多是0.5以下的。

（√）9．随动控制系统的特点是给定值不断地变化，而且这种变化不是预先规定好了的。

（√）10．反应时间就是用来衡量仪表能不能尽快反应出参数变化的品质指标。

二．简述1．在自动控制系统中，执行器起的作用通常指控制阀，它与普通阀门的功能一样，只不过它能自动地根据控制器送来的信号值来改变阀门的开启度。

2．试述差压式液位变送器的工作原理。

差压式液位变送器，是利用容器内的液位改变时，由液柱产生的静压也相应变化的原理而工作的。

3．如何选择控制器的正反作用。

当给定值不变，被控变量测量值增加时，控制器的输出也增加，成为“正作用”方向，或者当测量值不变，给定值减小时，控制器的输出增加的称为“正作用”方向。

西安交通大学《化工仪表及自动化》在线作业-004

《化工仪表及自动化》在线作业单回路定值调节系统的静态是指（）。

A:调节阀开度为零，调节器偏差为零B:调节器偏差为恒定值，调节阀开度不为恒定值C:调节器偏差为零，调节阀开度为50％恒定D:调节器偏差为零，调节阀开度稳定正确选项：D下面的（）不属于定期排污的仪表。

A:控制器B:差压变送器C:压力变送器D:浮筒液位计正确选项：A在自控系统中，确定调节器、调节阀、被控对象的正、反作用方向必须按步骤进行，其先后排列次序为（）。

A:调节器、调节阀、被控对象B:调节阀、被控对象、调节器C:被控对象、调节器、调节阀D:被控对象、调节阀、调节器正确选项：D控制对象的干扰通道的动态特性对过渡过程的影响是:干扰通道的纯滞后对调节质量( )A:影响大B:影响小C:无影响D:无法得知正确选项：C（）不是信号报警和联锁保护系统的组成之一。

A:放大元件B:发信元件C:输出元件D:逻辑元件正确选项：A简单控制系统中被控变量的选择有两种途径,其中之一是( )指标控制,以工艺指标(如压力、流量、液位、温度、成分等)为被控变量A:不相关参数B:相关参数C:间接参数D:直接参数正确选项：D在节流装置的流量测量中进行温度、压力等修正是修正（）A:疏忽误差B:系统误差C:偶然误差D:附加误差正确选项：B差压式流量计体积流量大小与其所测得差压的关系为（）A:平方关系B:平方根关系C:三次方关系D:三次方根关系正确选项：B弹簧管压力表是利用弹簧管产生( )与被测压力相平衡来测量的A:位移B:弹性C:弹力D:其他都不对正确选项：A调节阀的流量随着开度的增大迅速上升，很快地接近最大值的是（）。

A:直线流量特性B:等百分比流量特性C:快开流量特性D:抛物线流量特性正确选项：C电磁流量计安装地点要远离一切( ),不能有振动。

A:腐蚀场所B:热源C:磁源D:防爆场所正确选项：C正常情况下，流量仪表的示值应在满量程的1/3以上，其他仪表的示值应在满量程的（）之内。

化工自动化及仪表_习题集(含答案)

《化工自动化及仪表》课程习题集一、单选题1.利用各种检测仪表对主要工艺参数进行测量、记录或指示的，称为( )。

A．检测系统B．自动检测系统C．自动问答系统D．自动化系统2.测量元件安装位置不当，会产生纯滞后。

它的存在将引起过渡时间( )。

A 减少B 延长C变化 D 不一定3.在化工行业通常应用的流程图有很多种,下列（）不属于其使用的流程图。

A 工艺流程图B能量流程图C工艺管道及控制流程图 D 现金流量图4.一阶环节的放大系数K是个（）参数。

A 静态B输出C 输入D动态5.方框间用带有( ）的线段表示相互间的关系及检测控制信号的流向。

A 箭头B液相C汽相 D 直线6.影响被控变量波动的外来因素，在自动控制中称为( )。

A控制器C对象B操纵变量D干扰作用7.在自动控制系统中，将需要控制其工艺参数的生产设备或机器叫做( )。

A主变量B被控对象或对象C外来干扰D操纵变量8.在化工工艺生产中要求被控变量的给定值不变，就需要采用( )。

A定值控制系统B自动跟踪系统C均匀控制系统D程序控制系统9.在化工生产中以下( )过渡过程是在生产上所不允许的。

A发散振荡过程B等幅振荡过程C非周期衰减过程D衰减振荡过程10.滞后时间是反映对象（）特性的重要参数。

A 动态B 时间C 静态D 滞后11.仪表的灵敏度和灵敏限（）。

A 相同B 大小一样C 等价D 不相同12.工业上（）不是常用的热电偶。

A 双铂铑热电偶B镍铬—镍铝C镍铬—铜镍 D 镍铁—康铜13.减小随机误差常用的方法是（）。

A空白实验B对照实验C多次平行实验D校准仪器14.测试仪表数字显示器的最末位数字间隔所代表的被测参数变化量，指的是仪表的（）。

A分辨率B灵敏限C线性度D干扰作用15.化工上的流量大小指的是（）。

A体积流量 B 对象流量C瞬时流量 D 平均流量16.二次仪表指的是（）。

A 模拟仪表B 数字仪表C 一次仪表D 显示仪表17.虚拟显示仪表属于（）。

化工自动化控制仪表作业考试题及答案(最新版)

化工自动化控制仪表作业考试题及答案（最新版）一.单选题1.在某些场合需要使用热电阻测量低于0的介质,一般采用()方式才能够达到工艺要求。

A、和测量常温时一样B、和在实验室里校验时相同C、采用灌蜡密封的方式正确答案：C2.测量元件安装位置不当,会产生纯滞后。

它的存在将引起最大偏差()。

A、减少B、增大C、变化正确答案：B3.在下面各类节流装置中使用最多最普遍的标准节流装置是()。

A、孔板B、喷嘴C、1/4喷嘴正确答案：A4.简单控制系统中调节对象环节作用方向确定的方法,正作用是()。

A、操纵变量增加被控变量增加B、被测信号增加其输出信号也增加C、被测信号增加被测变量也增加正确答案：A5.流量单位的换算:6/h=()L/S。

A、3.6B、36C、1正确答案：C6.辐射传热()任何介质做媒介。

A、需要B、不需要C、有时需要正确答案：B7.基金会现场总线的通信模型参考了IOS/OSI参考模型,具备参考模型7层中的3层,即()。

A、物理层、数据链路层和应用层B、物理层、网络层和应用层C、物理层、数据链路层和会话层正确答案：A8.在30电阻的两端加60V的电压,则通过该电阻的电流是()A。

A、20B、3C、2正确答案：C9.为保证调节阀的调节性能,调节阀安装的前后直管段一般为管道直径的()。

A、前3倍,后3倍B、前3倍,后10倍C、前10倍,后3倍正确答案：C10.强制对流传热的速率比自然对流传热速率()。

A、相同B、快C、慢正确答案：B11.阀门的填料压得过紧,可能会造成()。

A、填料泄漏B、阀门难开C、阀杆损坏正确答案：B12.关于串联管道对调节阀正常运行带来的影响,正确的说法是()。

A、会使调节阀的流量特性发生畸变B、会使调节阀的可调比增加C、会使系统总流量增加正确答案：A13.压力容器按()分为反应容器、传热容器、分离容器和储运容器。

A、压力等项分类B、用途分类C、按危险性和危害性分类正确答案：B14.调节阀流量特性不常用的有()。

化工仪表及自动化作业参考答案.doc

第一章自动控制系统基本概念1.自动控制系统主要由哪些环节构成？各组成环节起什么作用？答:闩动控制系统主要有俩大部分组成 C 一部分是起控制作用的全套自动化装置，包括测量元件及变送器、控制器、执行器。

另一•部分是受自动化装置控制的被控对象。

测量元件及变送器作用是用来感受被控变量的变化并将它转化为一种特定的、统一•的输出信号（如气压信号或电流、电压信号等）0控制器将检测元件及变送等送来的测量信号与工艺I：需要保持的设定值信号进行比较得出偏差，根据偏君的大小及变化趋势，按预先设计好的控制规律进行运算后，将运算结果用特定的信号•发送给执行器，执行器作用是接收控制器送来的控制信号，改变被控介质的流景:，从而将被控变量维持在所要求的数值上或一定的范围内。

2.闭环控制系统与开环控制系统有什么不同？答：闭环自动控制是指控制器与被控对象之间既有顺向控制又有反向联系的自动控制。

开环控制系统是指控制器与被控对象之间只有顺向控制而没有反向联系的自动控制系统。

即操纵变量通过被控对象去影响被控变量，但被控变量并不通过自动控制装置去影响操纵变量。

从信号传递关系上看，未构成闭合P1路。

开环控制系统不能自动地觉察被控变量的变化情况，也不能判断操纵变量的校正作用是否适合实际需要。

而闭环控制系统可以随时了解被控对象的情况，方针对性的根据被控变量的变化情况而改变控制作用的大小和方向。

3.什么是负反馈？负反馈在控制系统中有什么重要意义？答:反馈信号的作用方向与设定信号相反，即偏差信号为两者之差，这种反馈叫做负反馈；意义：当被空变量受到干扰的影响而升高时，只有负反馈才能是反馈信号升高，经过比较到控制器的偏差信号将降低，此时■控制器将发出信号而使控制阀的开度发生变化，变化的方向为负，从而使被空变量下降到给定值，这样就达到了控制的目的。

4.什么是控制系统的静态与动态？为什么说研究系统的动态比研究静态更为重要？答:在自动化领域内，把被控变量不随时间而变化的平衡状态称为控制系统的静态。

2017中国石油大学(北京)化工仪表及自动化第一阶段在线作业

第一阶段在线作业单选题（共2０道题)收起１、（２、5分) 有些对象在受到阶跃输入作用后,输出量开始变化很慢，后来才逐渐加快,最后又变慢直至逐渐接近稳定值，这种现象叫•A、传递滞后•Ｂ、容量滞后•C、大滞后我得答案:B 此题得分：２、5分2、(2、5分）某台测温仪表测温范围为100~600℃,校验该表得到得最大允许误差为+ 3℃，确定该仪表得精度等级•Ａ、0、5•B、０、6•C、１、0我得答案:Ｃ此题得分：2、5分３、（2、5分) 气动仪表得信号传输,国际上统一使用( )得模拟气压信号•A、20～１00KPa•B、4~20ＫPa•C、0~１０ＫPa我得答案：A 此题得分：2、5分４、(２、5分）工程上所用得压力指示值多为•A、绝对压力•B、表压•C、负压我得答案：B 此题得分:2、5分５、（２、5分）某合成氨厂合成塔得压力变化范围为11～14MPa,较为平稳，则选择压力测量仪表得上限值为•A、21•Ｂ、2８•C、30我得答案:A 此题得分：２、5分６、（2、5分）一台精度等级为0、5级，测量范围为600~1200℃得电子电位差计，它得最大允许绝对误差就是•Ａ、０、5℃•B、1、5℃•C、2、5℃我得答案：C 此题得分:2、5分7、(2、5分）应用得最为广泛得节流装置就是•Ａ、孔板•Ｂ、喷嘴•C、文丘里管我得答案：A 此题得分:2、5分８、（２、5分) 流过节流装置得流量与节流装置两端得压差得( )成正比•A、平方•B、平方根•C、立方我得答案：Ｂ此题得分：2、5分９、（2、5分）用镍铬—铜镍热电偶测温，设备得温度为80０℃(对应得分度表热电势为677８3μＶ），自由端得温度为３0℃（对应得分度表热电势为18０1μV）,测得得热电势应为•A、6７７8３•B、6５982•C、1８０1我得答案:B 此题得分:２、5分10、(２、５分) 不与介质接触就可以测量介质液位得测量仪表就是•A、差压式液位计•B、电容式液位计•Ｃ、超声波液位计我得答案:A 此题得分：２、5分11、（2、5分）在运行时，系统被控变量得给定值就是不变得自动控制系统称为•A、定值控制系统•B、随动控制系统•C、程序控制系统我得答案：A 此题得分：2、5分12、(2、5分) 属于速度式流量计就是•A、差压流量计•Ｂ、电磁流量计•C、漩涡流量计•D、以上三种都就是我得答案：D 此题得分：2、5分13、（2、5分）简单控制系统一般由被控对象、控制器、测量变送器与( )组成•A、执行器•B、调节器•C、变频器我得答案：A 此题得分:2、５分14、(2、5分）根据某换热器温度控制系统在阶跃干扰作用下得过渡过程曲线可知,过渡过程曲线得第一波峰值为20，第二波峰值为5,则该过渡过程得衰减比为•A、3：1•B、4：１•C、５:1我得答案：Ｂ此题得分:2、5分15、（2、5分）根据某换热器温度控制系统在阶跃干扰作用下得过渡过程曲线可知，过渡过程曲线得给定值为300℃; 稳态值为305℃,则该过渡过程得余差为•A、5℃•B、10℃•C、15℃我得答案：Ａ此题得分：2、5分１6、（2、5分) 在工艺管道及控制流程图中，字母代号LIC中得L表示被测变量就是•A、压力•B、流量•C、液位我得答案：C 此题得分:2、5分17、（2、5分）受控对象控制通道得时滞τ（)，则越不利于控制•Ａ、越大•B、越小•C、没有关系我得答案：Ａ此题得分：2、５分18、（2、5分）描述简单对象特性得参数分别有放大系数、时间常数与（)•A、调节时间•B、滞后时间•C、振荡频率我得答案：Ｂ此题得分：2、5分１9、(2、5分）( ）数学模型描述得就是对象在输入量改变以后输出量得变化情况•A、静态•B、动态•Ｃ、稳态我得答案：B 此题得分：２、5分20、（2、５分）某个工业蒸馏塔得温度就是由流速来调节得，其稳态工作点就是流量＝25０00lb/h，温度＝3８0℉，在利用阶跃响应曲线法测试对象模型时，流量得阶跃变化为+２500lb/h，稳定后温度为３95℉,则该对象得放大系数为•A、0、０0６℉/（lb/ｈ)•B、0、0６℉/（lb／h）•C、０、6℉/(lｂ/h)我得答案：A 此题得分:2、５分判断题（共20道题）收起21、(２、5分）在利用阶跃响应曲线方法实验确定被控对象数学模型得过程中，需要合理得选择阶跃信号得幅度.•正确•错误我得答案:正确此题得分：２、５分２2、（2、5分) 用数学得方法来描述出对象输入量与输出量之间得关系，这种对象特性得数学描述就称为对象得数学模型•正确•错误我得答案：正确此题得分:2、5分２3、（2、5分) 两台测量范围不同得仪表，如果绝对误差相同，测量范围大得仪表精度较低•正确•错误我得答案：错误此题得分:２、５分2４、（2、5分) ＤDZ-IIＩ型电动单元组合仪表得信号范围就是4～20ｍA或1～5V•正确•错误我得答案:正确此题得分:２、5分25、(2、5分) 负压(或真空度）等于绝对压力减去大气压力•正确•错误我得答案：错误此题得分：2、5分２6、（2、5分）根据“化工自控设计技术规定”,测量稳定压力时，最大工作压力不应超过测量上限值得1／２•正确•错误我得答案：错误此题得分:2、５分２7、(2、5分）差压式流量计基于流体流动得节流原理，利用流体流经节流装置所产生得压力差来实现流量测量得仪表•正确•错误我得答案:正确此题得分:２、5分2８、(２、5分）腰轮流量计就是一种容积式流量计•正确•错误我得答案:正确此题得分：２、5分２9、（2、5分) 容器中液体介质得高低称为液位，固体介质得高低称为料位•正确•错误我得答案:正确此题得分：2、5分30、（2、5分) 在使用补偿导线来延伸热电偶得冷端时，不需要考虑补偿导线得极性•正确•错误我得答案：错误此题得分:２、5分31、（2、5分）用来评价控制系统性能优劣得性能指标包括衰减比、超调量或最大偏差、余差、过渡时间、振荡频率与周期。

华东《化工仪表》2020年春季学期在线作业(一)

(单选题)1: 下列关于压力测量说法错误的是：
A: 所谓压力是指的物理学意义上的压强
B: 压力的检测还可以用于物位和流量的检测
C: 所谓真空度，是指被测压力低于大气压力的差值
D: 压力的国际标准单位为PSI(Pound per Square Inch)
正确答案: D
(单选题)2: 下列哪些指标不是描述准确度的指标？
A: 绝对误差
B: 引用误差
C: 变差
D: 相对误差
正确答案: C
(单选题)3: 关于自动操纵系统，下列说法错误的是：
A: 自动操纵系统需要按照预先规定的步骤进行操作
B: 自动操纵系统包括了自动检测系统
C: 自动操纵系统是为了保持某个参数稳定
正确答案: C
(单选题)4: 红外温度检测仪属于：
A: 接触式测量
B: 非接触式测量
C: 都不属于
正确答案: B
(单选题)5: 下述哪一项不是调节阀的性能指标？
A: 流量系数
B: 可调比
C: 流量特性
D: 阀阻比
正确答案: C
(单选题)6: 当流体流经节流元件时，由于其节流作用，导致流体的：A: 静压能下降，动压能上升
B: 静压能上升，动压能下降
C: 静压能不变，动压能也不变
D: 静压能变化不确定，动压能变化也不确定
正确答案: A
(单选题)7: 关于电气转换器是：
A: 将控制器来的电信号转换为0-100kPa的气信号
B: 将控制器来的电信号转换为20-100kPa的气信号
C: 将控制器来的气信号转换为0-100kPa的气信号。

石油大学在线作业备考

化工仪表及自动化第一阶段作业1.（2.5分）有些对象在受到阶跃输入作用后，输出量开始变化很慢，后来才逐渐加快，最后又变慢直至逐渐接近稳定值，这种现象叫A、传递滞后B、容量滞后C、大滞后我的答案：B 此题得分：2.5分2.（2.5分）某台测温仪表测温范围为100～600℃，校验该表得到的最大允许误差为+ 3℃，确定该仪表的精度等级A、0.5B、0.6C、1.0我的答案：C 此题得分：2.5分3.（2.5分）气动仪表的信号传输，国际上统一使用（）的模拟气压信号A、20～100KPaB、4～20KPaC、0～10KPa我的答案：A 此题得分：2.5分4.（2.5分）工程上所用的压力指示值多为A、绝对压力B、表压C、负压我的答案：B 此题得分：2.5分5.（2.5分）某合成氨厂合成塔的压力变化范围为11~14MPa，较为平稳，则选择压力测量仪表的上限值为A、21B、28C、30我的答案：A 此题得分：2.5分6.（2.5分）一台精度等级为0.5级，测量范围为600～1200℃的电子电位差计，它的最大允许绝对误差是A、0.5℃B、1.5℃C、2.5℃我的答案：C 此题得分：2.5分7.（2.5分）应用的最为广泛的节流装置是A、孔板B、喷嘴C、文丘里管我的答案：A 此题得分：2.5分8.（2.5分）流过节流装置的流量与节流装置两端的压差的（）成正比A、平方B、平方根C、立方我的答案：B 此题得分：2.5分9.（2.5分）用镍铬-铜镍热电偶测温，设备的温度为800℃（对应的分度表热电势为67783μV），自由端的温度为30℃（对应的分度表热电势为1801μV），测得的热电势应为A、67783B、65982C、1801我的答案：B 此题得分：2.5分10.（2.5分）不与介质接触就可以测量介质液位的测量仪表是A、差压式液位计B、电容式液位计C、超声波液位计我的答案：C 此题得分：2.5分11.（2.5分）在运行时，系统被控变量的给定值是不变的自动控制系统称为A、定值控制系统B、随动控制系统C、程序控制系统我的答案：A 此题得分：2.5分12.（2.5分）属于速度式流量计是A、差压流量计B、电磁流量计C、漩涡流量计D、以上三种都是我的答案：D 此题得分：2.5分13.（2.5分）简单控制系统一般由被控对象、控制器、测量变送器和（）组成A、执行器B、调节器C、变频器我的答案：A 此题得分：2.5分14.（2.5分）根据某换热器温度控制系统在阶跃干扰作用下的过渡过程曲线可知，过渡过程曲线的第一波峰值为20，第二波峰值为5，则该过渡过程的衰减比为A、3：1B、4：1C、5：1我的答案：B 此题得分：2.5分15.（2.5分）根据某换热器温度控制系统在阶跃干扰作用下的过渡过程曲线可知，过渡过程曲线的给定值为300℃；稳态值为305℃，则该过渡过程的余差为A、5℃B、10℃C、15℃我的答案：A 此题得分：2.5分16.（2.5分）在工艺管道及控制流程图中，字母代号LIC中的L表示被测变量是A、压力B、流量C、液位我的答案：C 此题得分：2.5分17.（2.5分）受控对象控制通道的时滞τ（），则越不利于控制A、越大B、越小C、没有关系我的答案：A 此题得分：2.5分18.（2.5分）描述简单对象特性的参数分别有放大系数、时间常数和（）A、调节时间B、滞后时间C、振荡频率我的答案：B 此题得分：2.5分19.（2.5分） ( )数学模型描述的是对象在输入量改变以后输出量的变化情况A、静态B、动态C、稳态我的答案：B 此题得分：2.5分20.（2.5分）某个工业蒸馏塔的温度是由流速来调节的，其稳态工作点是流量＝25000lb/h,温度＝380℉，在利用阶跃响应曲线法测试对象模型时，流量的阶跃变化为+2500lb/h，稳定后温度为395℉，则该对象的放大系数为A、0.006℉/(lb/h)B、0.06℉/(lb/h)C、0.6℉/(lb/h)我的答案：A 此题得分：2.5分判断题 (共20道题)收起21.（2.5分）在利用阶跃响应曲线方法实验确定被控对象数学模型的过程中，需要合理的选择阶跃信号的幅度。

化工自动化控制仪表作业试题

一、判断题（正确的选择V；错误的选择X。

共70题，每题0分，共0分）•1、智能阀门定位器需要单独供电。

您的答案：正确答案:错•2、对于气动阀门定位器如果没有输出信号则通常是喷嘴挡板堵。

您的答案：正确答案：对•3、电气阀门定位器分为本安型和隔爆型。

您的答案：正确答案：错•4、对用公共输出端的可编程序控制器，不同输出电压等级的公共端可连接在一起.您的答案：正确答案:错•5、CENTUMCS3000系统中的回路调整画面中,VL是偏差报警设定值.您的答案：正确答案:错•6、PLC存储器中的程序，断电后必须用电池保存。

您的答案:正确答案:错•7、美国TRICONEX公司生产的TS3000系统是一种二重化的冗余容错控制系统，常用于炼油化工装置大型机组的控制.您的答案：正确答案：错•8、一般来说，用做装置或设备紧急停车的控制系统，应具备卡件或模块在线更换的功能。

您的答案：正确答案：对•9、容错技术是发现并纠正错误，同时使系统继续正确运行的技术.您的答案：正确答案：对•10、挂在现场级网络上设备可以由网络供电（总线供电）,也可单独供电。

您的答案:正确答案：对•11、PLC程序运行时读取的开关状态不是现场开关的即时状态,而是程序在执行I/O扫描时被送人映像存储器的状态。

您的答案：正确答案：对•12、基金会现场总线不仅仅是一种总线，而且是一个系统。

您的答案：正确答案：对•13、使用紧急停车系统，是为了确保装置或独立单元快速停车。

您的答案：正确答案：错•14、在流体流动过程中，单位时间内通过导管任一截面积的流体量,称为流量。

您的答案：正确答案：对•15、工艺过程排放是造成石化行业污染的主要途径.您的答案：正确答案：对•16、氢气压缩机处,应在最低处设置可燃气体检测仪。

您的答案:正确答案:错•17、石化生产中存在诸多不安全因素，事故多，损失大.您的答案：正确答案:对•18、降低输送液体中轻组分的含量，对减少离心泵的气缚现象,效果非常明显.您的答案:正确答案：错•19、抗溶性泡沫灭火剂可以扑灭一般烃类液体火焰,但不能扑救水溶性有机溶剂的火灾。

化工仪表自动化第一章习题答案

第一章Ex1.化工自动化是化工、炼油、食品、轻工等化工类型生产过程自动化的简称。

在化工设备上，配备上一些自动化装置，代替操作人员的部分直接劳动，使生产在不同程度上自动地进行，这种用自动化装置来管理化工生产过程的办法，称为化工自动化。

实现化工生产过程自动化的意义：（1）加快生产速度，降低生产成本，提高产品产量和质量。

（2）减轻劳动强度，改善劳动条件。

（3）能够保证生产安全，防止事故发生或扩大，达到延长设备使用寿命，提高设备利用能力的目的。

（4）能改变劳动方式，提高工人文化技术水平，为逐步地消灭体力劳动和脑力劳动之间的差别创造条件。

Ex2.化工生产过程自动化，一般包括自动检测、自动保护、自动操纵和自动控制等方面的内容。

Ex3.闭环控制系统是指控制器与被控对象之间既有顺向控制又有反向联系的自动控制。

从信号传递关系上看，构成了一个闭合回路。

开环控制系统是指控制器与被控对象之间只有顺向控制而没有反向联系的自动控制。

从信号传递关系上看，未构成闭合回路。

Ex4.自动控制系统主要由被控对象、测量元件与变送器、控制器和执行器四个环节组成。

Ex7.方块图是用来表示控制系统中各环节之间作用关系的一种图形，由于各个环节在图中都用一个方块表示，故称之为方块图。

Ex8.测量元件与变送器：用来感受被控变量的变化并将它转换成一种特定的信号（如气压信号、电压、电流信号等）；控制器：将测量元件与变送器送来的测量信号与工艺上需要保持的给定值信号进行比较得出偏差，根据偏差的大小及变化趋势，按预先设计好的控制规律进行运算后，将运算结果用特定的信号送住执行器。

执行器：能自动地根据控制器送来的信号值相应地改变流入（或流出）被控对象的物料量或能量，从而克服扰动影响，实现控制要求。

Ex9.被控对象：在自动控制系统中，将需要控制其工艺参数的生产设备或机器叫做~。

被控变量：被控对象内要求保持给定值的工艺参数。

给定值：被控变量的预定值。

操纵变量：受控制阀操纵的，用以克服干扰的影响，使被控变量保持给定值的物料量或能量。

化工自动化控制仪表作业(原版)

C 1.()阀门在开度小时流量相对变化值大,灵敏度高,不易控制,甚至发生振荡,而在大开度时,流量相对变化值小,调节缓慢,不够及时。

A、快开特性B、等百分比特性C、线性B 2. ()故障模式(失效一安全型模式)是指安全仪表系统的此种故障将导致正常运行的装置发生误停车。

A、随机故障B、显性故障C、隐性故障C 3. ()故障模式(失效一危险型模式)是指故障并不会立即表现出来,只有在生产装置出现异常,需要停车时,安全仪表系统因隐性故障存在而无法动作,使生产装置和整个工厂陷入危险境地。

A、显性故障B、随机故障C、隐性故障B 4. ()决定了电磁阀的密封结构。

A、工作压力B、介质性质C、工作温度A 5. ()是DCS的核心部分,对生产过程进行闭环控制,可控制数个至数十个回路,还可进行顺序、逻辑和批量控制。

A、过程控制单元B、过程接口单元C、操作站C 6. ()是安全仪表系统在故障时按一个已知的预定方式进入安全状态。

A、冗余B、容错C、故障安全A 7. ()是指功能模块在出现故障或错误时,仍继续执行特定功能的能力。

A、容错B、冗余C、故障安全C 8. ()适用于大口径、大流量、低压力、不干净三介质。

A、单座阀B、套筒阀C、蝶阀A 9. ()填料是一种新型调节阀填料,具有密封性好、润滑性好、化学惰性强、耐腐蚀、耐高低温等优点,缺点是摩擦力大。

A、石墨环B、聚四氟乙烯V形圈C、石棉-聚四氟乙烯C 10. ()指其能量不足以对其周围可燃物质构成点火源。

A、局部发热B、火花C、安全火花C 11. ()指冗余系统中用多数原则将每个支路的数据进行比较和修正,从而最后确定结论的一种机理。

A、容错B、冗余C、表决A 12. ()指用多个相同的模块或部件实现特定功能或数据处理。

A、冗余B、容错C、故障安全B 13. “?/h;L/h”这些符号都是表示流量的单位,它们表示的是()流量的单位。

A、质量B、体积C、速度错14. “L/h;Kg/h”这些符号都是表示流量的单位,它们表示的是质量流量的单位。

相关主题

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第1题在运行时，系统被控变量的给定值是不变的自动控制系统称为
您的答案：A
题目分数：0.5
此题得分：0.5
批注：自动控制系统的基本概念
第2题简单控制系统一般由被控对象、控制器、测量变送器和（）组成
您的答案：A
题目分数：0.5
此题得分：0.5
批注：自动控制系统的基本组成
第3题根据某换热器温度控制系统在阶跃干扰作用下的过渡过程曲线可知，过渡过程曲线的第一波峰值为20，第二波峰值为5，则该过渡过程的衰减比为
您的答案：B
题目分数：0.5
此题得分：0.5
批注：自动控制系统的品质指标
第4题根据某换热器温度控制系统在阶跃干扰作用下的过渡过程曲线可知，过渡过程曲线的给定值为300℃；稳态值为305℃，则该过渡过程的余差为
您的答案：A
题目分数：0.5
此题得分：0.5
批注：自动控制系统的品质指标
第5题在工艺管道及控制流程图中，字母代号LIC中的L表示被测变量是
您的答案：C
题目分数：0.5
此题得分：0.5
批注：自动控制系统的方块图
第6题受控对象控制通道的时滞τ（），则越不利于控制
您的答案：A
此题得分：0.5
批注：描述对象特性的参数
第7题描述简单对象特性的参数分别有放大系数、时间常数和（）
您的答案：B
题目分数：0.5
此题得分：0.5
批注：描述对象特性的参数
第8题 ( )数学模型描述的是对象在输入量改变以后输出量的变化情况
您的答案：B
题目分数：0.5
此题得分：0.5
批注：对象数学模型的定义
第9题某个工业蒸馏塔的温度是由流速来调节的，其稳态工作点是流量＝25000lb/h,温度＝380℉，在利用阶跃响应曲线法测试对象模型时，流量的阶跃变化为+2500lb/h，稳定后温度为395℉，则该对象的放大系数为
您的答案：A
题目分数：0.5
此题得分：0.5
批注：对象数学模型的建立
第10题有些对象在受到阶跃输入作用后，输出量开始变化很慢，后来才逐渐加快，最后又变慢直至逐渐接近稳定值，这种现象叫
您的答案：B
题目分数：0.5
此题得分：0.5
批注：描述对象特性的参数
第11题某台测温仪表测温范围为100～600℃，校验该表得到的最大允许误差为+ 3℃，确定该仪表的精度等级
您的答案：C
此题得分：0.5
批注：仪表的性能指标
第12题气动仪表的信号传输，国际上统一使用（）的模拟气压信号
您的答案：A
题目分数：0.5
此题得分：0.5
批注：仪表的信号制
第13题工程上所用的压力指示值多为
您的答案：B
题目分数：0.5
此题得分：0.5
批注：压力检测仪表
第14题某合成氨厂合成塔的压力变化范围为
11~14MPa，较为平稳，则选择压力测量仪表的上限值为
您的答案：A
题目分数：0.5
此题得分：0.5
批注：压力计的选用
第15题一台精度等级为0.5级，测量范围为600～1200℃的电子电位差计，它的最大允许绝对误差是
您的答案：C
题目分数：0.5
此题得分：0.5
批注：仪表的性能指标
第16题应用的最为广泛的节流装置是
您的答案：A
题目分数：0.5
此题得分：0.5
批注：节流法流量测量
第17题流过节流装置的流量与节流装置两端的压差的（）成正比
您的答案：B
题目分数：0.5
此题得分：0.5
批注：节流原理
第18题用镍铬-铜镍热电偶测温，设备的温度为800℃（对应的分度表热电势为67783μV），自由端的温度为30℃（对应的分度表热电势为1801μV），测得的热电势应为
您的答案：B
题目分数：0.5
此题得分：0.5
批注：热电偶测温原理
第19题不与介质接触就可以测量介质液位的测量仪表是
您的答案：C
题目分数：0.5
此题得分：0.5
批注：液位检测仪表
第20题属于速度式流量计是
您的答案：D
题目分数：0.5
此题得分：0.5
批注：流量检测仪表
第21题用来评价控制系统性能优劣的性能指标包括衰减比、超调量或最大偏差、余差、过渡时间、振荡频率和周期。

您的答案：正确
题目分数：0.5
此题得分：0.5
批注：自动控制系统的品质指标
第22题控制系统的方框图就是指工艺管道及仪表流程图
您的答案：错误
题目分数：0.5
此题得分：0.5
批注：自动控制系统的方块图
第23题受控对象为需要控制其工艺参数的生产设备或机器
您的答案：正确
题目分数：0.5
此题得分：0.5
批注：自动控制系统的基本组成
第24题自动控制系统是被控变量正反馈的闭环系统
您的答案：错误
题目分数：0.5
此题得分：0.5
批注：自动控制系统的基本概念
第25题控制系统方块图中带箭头的连接线代表代表方块之间的物料联系
您的答案：错误
题目分数：0.5
此题得分：0.5
批注：自动控制系统的方块图
第26题有的对象，输入作用发生变化后，被控变量不能立即而迅速地变化，这种现象称为滞后现象
您的答案：正确
题目分数：0.5
此题得分：0.5
批注：描述对象特性的参数
第27题对于有自衡的单容过程，稳态增益K指对象重新稳定后输入变化量与输出变化量的比值
您的答案：错误
题目分数：0.5
此题得分：0.5
批注：描述对象特性的参数
第28题时间常数越大，则受控对象受到干扰作用后，被控变量变化得越快，达到新的稳定值的速度越快
您的答案：错误
题目分数：0.5
此题得分：0.5
批注：描述对象特性的参数
第29题有些对象在受到阶跃输入作用后，输出量开始变化很慢，后来才逐渐加快，最后又变慢直至逐渐接近稳定值，这种现象叫纯滞后
您的答案：错误
题目分数：0.5
此题得分：0.5
批注：描述对象特性的参数
第30题在利用阶跃响应曲线方法实验确定被控对象
数学模型的过程中，需要合理的选择阶跃信号的幅度。

您的答案：正确
题目分数：0.5
此题得分：0.5
批注：对象数学模型的建立
第31题用数学的方法来描述出对象输入量与输出量
之间的关系，这种对象特性的数学描述就称为对象的数学模型
您的答案：正确
题目分数：0.5
此题得分：0.5
批注：对象数学模型的定义
第32题两台测量范围不同的仪表，如果绝对误差相同，测量范围大的仪表精度较低
您的答案：错误
题目分数：0.5
此题得分：0.5
批注：仪表的性能指标
第33题 DDZ-III型电动单元组合仪表的信号范围是4～20mA或1～5V
您的答案：正确
题目分数：0.5
此题得分：0.5
批注：仪表的信号制
第34题负压（或真空度）等于绝对压力减去大气压力
您的答案：错误
题目分数：0.5
此题得分：0.5
批注：压力检测仪表
第35题根据“化工自控设计技术规定”，测量稳定压力时，最大工作压力不应超过测量上限值的1/2
您的答案：错误
题目分数：0.5
此题得分：0.5
批注：压力计的选用
第36题差压式流量计基于流体流动的节流原理，利用流体流经节流装置所产生的压力差来实现流量测量的仪表
您的答案：正确
题目分数：0.5
此题得分：0.5
批注：节流原理
第37题腰轮流量计是一种容积式流量计
您的答案：正确
题目分数：0.5
此题得分：0.5
批注：流量检测仪表
第38题容器中液体介质的高低称为液位，固体介质的高低称为料位
您的答案：正确
题目分数：0.5
此题得分：0.5
批注：物位检测仪表
第39题在使用补偿导线来延伸热电偶的冷端时，不需要考虑补偿导线的极性
您的答案：错误
题目分数：0.5
此题得分：0.5
批注：热电偶冷端补偿
第40题目前工业上最常用的热电阻材料是铂和铂铹30
您的答案：错误
题目分数：0.5
此题得分：0.5
批注：热电阻测温基本原理
作业总得分：20.0
作业总批注：。
