350mm厚砼板排架支撑施工及方案(专家论证)

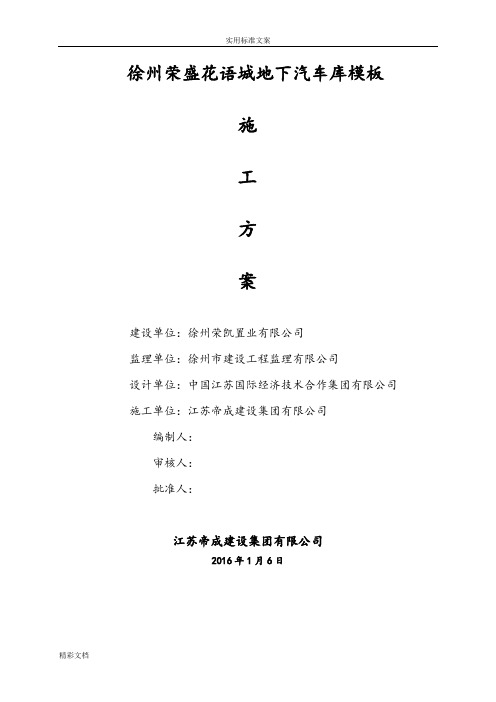

徐州荣盛花语城地下汽车库模板

施

工

方

建设单位：徐州荣凯置业有限公司

监理单位：徐州市建设工程监理有限公司

设计单位：中国江苏国际经济技术合作集团有限公司

施工单位: 江苏帝成建设集团有限公司

编制人:

审核人:

批准人:

江苏帝成建设集团有限公司

2016年1月6日

第一节工程简介 3

第二节编制依据 3

第三节编制说明 3

第四节设计参数 3

第五节模架搭设要求 4

第六节模架搭设参数 5

第七节梁板模板施工要求 5

第八节、后浇带跨内模板支撑

11 第九节模板监测监控措施12 第十节安全管理15

第十节冬雨季施工扌日施15 第十二节应急预案16

第十二节模架设计计算18

模板支架搭设方案

第一节工程简介:

（一）参建单位

工程名称：荣盛花语城地下汽车库

建设单位：徐州荣凯置业有限公司

监理单位：徐州市建设监理工程有限公司

设计单位：中国江苏国际经济技术合作集团有限公司

施工单位：江苏帝成建设集团有限公司

建设地点：本工程位于徐州市泉山区御景路与科技大道交叉路口东南侧

（二）工程概况

1、本工程地下室为荣盛花语城地下汽车库。本工程层高 3.35m,局部层高4.35m, 最大的框架梁是400mm*1350mm框架柱截面为400*500mm

2、本工程总建筑面积34678川，人防建筑面积33149川，人防防护面积32261 m2

本工程抗震节点墙均按抗震三级和环境类别二b类施工。

第二节编制依据

1、《建筑施工安全检查标准》JGJ59- 2011。

2、《建筑结构荷载规范》（GB50009-2012）

3、《建筑施工模板安全技术规范》JGJ162-2008

4、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011

5、荣盛花语城一期一批地下汽车库工程《设计施工图》

6、DGJ32/J30-2006（第四分册）

7、《混凝土结构工程施工规范》GB50666-2011

8、《建筑工程施工质量验收统一标准》GB50300-2013

9、《危险性较大的分部分项工程安全管理办法》（建质[2009]87号）规定。

第三节编制说明

本方案编制对象为地下室现浇梁板的模板支架，该现浇梁板板厚350,混凝土强度

等级C35,本现浇板模板支架搭设在地下室基础底板上。支撑咼度为 3.35米，局部最大

支撑高度为4.35米；架体的支撑高度按照4.35m进行计算；柱帽尺寸为

1800mm*2250mm*450mrn1800mm*2250mm*400nW型多种，主要类型为400*800、400*1350等。取

400*1350为例进行计算，尺寸小于或者等于400*1350的梁均按400*1350 设计要求施工。由于模架立杆需立于地下车库底板上，故本方案不需要考虑立杆对该楼板的作用。

第四节设计参数

1.支架参数

1)模板支架

横向间距或排距(m):0.80 ;纵距(m):0.8 ;步距(m):1.50 ；

立杆上端伸出至模板支撑点长度(m):0.20 ;模板支架搭设高度(m):2.8和3.8 ;

采用的钢管(mm):①48X 3.0 ;板底支撑连接方式：钢管支撑；

立杆承重连接方式：可调托座；

板底方钢管的间隔距离(mm):250.00 ;

2)梁支架

横向间距或排距(m):0.80 ;纵距(m):0.8 ;步距(m):1.50 ;

立杆上端伸出至模板支撑点长度(m):0.20 ;梁模板下面用三根40*70mr的木方，木方下面采用的钢管(mm):①48X3.0水平横管，在横管下面用：①48X3.0顶托住水平横管。

3)柱帽支架

柱帽下面小梁用40*70的木方下面支撑在柱子的模板上，柱帽下面用①48 X 3.0的钢管支撑，间距为800mm主梁用①48X 3.0钢管,柱帽下侧用①48X 3.0钢管斜撑。

5、先浇地下室墙板和柱，模架的纵横水平杆与柱以抱箍的形式固定，并用木楔打紧。

6、在立柱底距地面200m高处，沿纵横水平方向按纵下横上的程序设扫地杆。可调支托底部的立柱顶端应沿纵横向设置一道水平拉杆。

7、钢管立柱的扫地杆、水平拉杆、剪刀撑采用？48mm x3m钢管，用扣件与钢管立柱扣牢。钢管的立杆、扫地杆、水平拉杆应采用对接；剪刀撑应采用搭接，搭接长度不得小于1000mm 并应采用3个旋转扣件分别在离杆端不小于100m处进行固定。

&竖向剪刀撑：地下室模架外侧四周布置连续竖向剪刀撑，中间按纵、横向轴线由底至顶连续设置。

9、模架搭设完毕，必须经验收合格后方可进行下道工序。

10、砼浇筑时材料、人员不得集中，砼堆集高度不得超出现浇砼板面100mm大梁

从梁中向两边开展，并分层浇筑，每层不得大于400mm

11、模板拆除前必须办理拆除模板审批手续，经技术负责人、监理审批签字后方可拆除。

12、拆模顺序应遵循先支后拆，后支先拆，从上往下的原则。

13、底模拆除梁长》8米，混凝土强度达到100% V 8米混凝土强度达到75%悬臂构件达到100%t方可拆除。

本工程最大支撑高度为4.35米

第六节模架搭设参数地下室梁、板模架搭设参数

第七节梁板模板施工要求

模板支架搭设前，应由项目技术负责人向全体操作人员进行安全技术交底。安全技

术交底内容应与模板支架专项施工方案统一，交底的重点为搭设参数、构造措施和安全注意事项。安全技术交底应形成书面记录，交底方和全体被交底人员应在交底文件上签字确认。本模架由专业队伍搭设

1、钢管扣件U托进场管理
