第1章综合布线系统1系统概述XX医院综合楼项目综合布线系统是信息系统中最基础的组成部分,它的性能直接影响到信息系统的性能和寿命。

在设计中需考虑以下需要:考虑维护与操作的可行性,满足语音、数据业务传输的需求,且兼顾到相当长的一段时间内业务扩展的需要。

布线系统建议采用国际标准建议的分层星型拓扑结构,提高系统的容错性。

考虑到计算机网络的发展和多媒体传输的应用需求,布线系统将支持语音、数据等综合信息的高质量传输。

系统应能满足灵活应用的要求,即任何一个信息点能够连接不同类型的设备,网络结构要求既适合于电话系统的需求,同时也适合于计算机网络及其它智能系统的要求。

语音数据均采用cat.6/ class E标准布线,可实现互换。

为了满足的需求,本综合布线系统方案设计遵循以下原则:※兼容性:这是结构化布线系统的首要特性,兼容性是指其设备可以用于多种系统中的性能。

由于结构化布线接口采用标准化设计,可支持不同厂家、不同类型的设备。

※开放性:结构化布线系统使用开放式体系结构,符合国际上流行的标准。

系统对国际上所有著名的厂商的产品开放,提供一个开放的硬件平台。

※扩展性:设计时必须考虑系统的可扩展性,避免院方以后需要升级造成不必要的设备浪费。

※可靠性:采用高品质的材料和组合压接方式构成一套高标准的信息通道。

所有的器件均通过ISO认证,每条信息通道都采用专用仪器校核线路阻抗、衰减率、串扰等电气性能,以保证传输质量。

布线系统全部采用星型物理拓扑结构,点到点的连接,任何一条线路的故障都不影响其他线路的运行,同时也为线路维护和故障检修提供了极大的方便,从而保证了系统可靠的运行。

※先进性:综合布线系统应用极具弹性,采用双绞线或双绞线与光缆混合布线方式,构成一套合理的、完整的布线系统。

所有布线均采用世界上最新的通信标准。

信道连接符合B-ISDN设计标准,按八芯双绞线配置。

※经济性:综合布线过程对各种线缆统一规划、统一施工安装的过程,减少了不必要的重复布线、重复施工,节约了线材,节省了人工,从整体上讲节省了投资,提高了效益。

综合布线系统设计方案

综合布线系统设计方案

1.1 综合布线系统建筑物综合布线系统(PDS,Premises Distribution System)又称开放式布线系统(Open Cabling Systems)是一种在建筑物和建筑群中综合数据传播旳网络系统。

它是把建筑物内部旳语音互换设备、智能数据处理设备及其他广义旳数据、通信设施互相连接起来,并采用必要旳设备同建筑物外部数据网络或电话局线路相连接。

综合布线系统是建筑技术与信息技术相结合旳产物,也是计算机网络工程旳基础。

在信息社会中,现代化旳大楼内除了安装有电话、传真、空调、消防、动力电线、照明电线外,计算机网络线路也是必不可少旳。

综合布线旳对象是建筑物或楼宇内旳传播网络,使话音和数据通信设备、互换设备和其他信息管理系统彼此相连,也能使这些设备与外部通信网络连接。

伴随现代化都市建设、工业企业与通讯发展,使通信网向数字化、综合化、智能化方向发展,搞好建筑与建筑群旳电话、数据、会议电视和监视电视等旳综合网络建设显得极为重要。

综合布线系统正是在这种背景下产生旳。

PDS是针对计算机和通信旳配线系统而设计旳,这也就表明它可满足多种不一样旳计算机和通信旳规定。

它包括:模拟与数字旳话音系统;高速与低速旳数据系统;传真机、图形终端、绘图仪等需要传播旳图象资料;电视会议与安全监视系统旳视频信号;传播VHF宽带视频信号;建筑物旳安全报警和空调控制系统旳传感认识信号。

本期工程综合布线系统包括如下6个子系统:(1)工作区子系统(2)配线子系统(3)干线子系统(4)设备间子系统(5)进线间子系统(6)管理子系统1.1.1 工作区子系统工作区子系统由终端设备连接到信息插座旳连线构成。

工作区子系统构造图如下图所示:图4.1-1 工作区子系统构造图根据**实际状况,本设计采用三种信息点布设方式:在领导办公室、会议室采用地埋式安装和桌面嵌入式安装;在办公室信息插座采用办公隔断上安装;墙面信息插座采用墙壁式安装。

三种安装插座安装方式按使用功能分别安装对应旳六类模块,能提供原则旳RJ-45 接口。

校园综合布线系统设计方案

校园综合布线系统设计方案

CATALOGUE目录•项目概述•需求分析•系统设计•施工方案•运行维护方案•总结与展望01当前学校面临的问题解决方案项目背景对全校范围内的建筑物进行网络布线,包括教学楼、实提供高速网络接入服务,以满足各种网络通信需求。

01用户需求教学楼办公楼实验楼图书馆建筑特点及分布建筑平面图及信息点分布图提供各建筑物的平面图及信息点分布图,详细标注了信息点的位置、数量及类型。

根据实际需要,对信息点的分布进行优化和调整。

根据建筑特点及分布情况,确定合理的布线路由和方案。

01确定系统总体架构根据校园规模、建筑物分布和信息化需求,划分核心层、汇聚层和接入层,确保层次清晰、结构合理。

确定拓扑结构根据实际网络需求,选择星型、树型、环型等拓扑结构,确保结构简单、扩展方便。

系统架构设计选择合适的传输速率选择合适的传输介质传输介质选择根据实际需求,选择合适的交换机、路由器、桥接器等设备,确保满足性能要求。

确定设备布局根据建筑物分布和实际需求,合理安排设备位置,确保网络连通性和可维护性。

确定设备类型与规格设备配置与布局设计VS路由与桥接设计确定路由策略根据实际需求,选择动态路由或静态路由,确保网络连通性和稳定性。

确定桥接方式根据实际需求,选择网桥或交换机进行桥接,确保数据传输效率高、稳定性好。

01施工流程及规范完成系统集成和调试后,进行验收测试,确保系统符合设计要求并按时交付给客户。

按照设计图纸和施工规范进行线路安装、设备调试和系统集成等工作。

根据设计要求,选择合适的设备型号和品牌,进行采购和进货检验。

进行现场勘查,收集相关资料,进行需求分析,制定施工计划根据需求分析,设计合理的线路布局和走线方案,考虑未来的扩展和升级。

现场管理及安全措施安全培训与教育现场管理制度个人防护措施现场安全检查定期对施工现场进行安全检查,发现安全隐患及时进行处理,确保施工过质量检测与验收方案制定详细的质量检测方案,包括检测内容、检测方法、检测标准等,确保检测过程的科学性和公正性。

综合布线系统设计方案

综合布线系统设计方案

综合布线系统设计方案1.综合布线系统说明本项目的综合布线系统包括网络布线、信息点安装及相应管线、桥架设计。

所有信息点采用86型的信息面板,楼宇的数据传输介质采用24AWG线规的超五类非屏蔽双绞线。

根据不同容量选用相应规格的PVC线槽和金属桥架。

我们充分考虑了本项目的环境、运行方式和可能采用的网络结构,结合以往的工程经验,提出了本设计方案。

考虑到该项目的重要性和未来扩展性,我们认为该布线系统应该是一个标准化、模块化、系统化、高度灵活的智能型布线网络。

2.系统设计原则本项目的网络建设应本着高性能、高稳定性、高可靠性、可扩展性与经济适用的原则。

在综合布线方案设计构建中,应坚持以下布线原则:实用性:布线系统应能够在现在和将来适应技术的发展,并且实现数据通信、语音通信、图像通信。

灵活性:布线系统应满足灵活应用的要求,遵循结构化布线的标准,适应不同拓扑结构的网络,在不改变布线系统情况下,能进行设备的移动、更新和升级。

即任一信息点能够连接不同类型的设备,如计算机、打印机、终端。

经济性:在满足应用要求的基础上,尽可能降低造价。

综合布线过程是对各种网络线缆统一规划、统一安装施工过程,减少了不必要的重复布线、重复施工,节约了线材。

由于采用综合布线系统,单位避免了重复设置信息机构和重复建设信息网络,从整体上讲节省了投资,避免了大量的重复建设,提高了网络效益。

综合布线系统采用标准化的设计,统一安装施工,使整个系统构成一个有机的整体,便于集中管理维护,并减少日后的维护费用。

统一性:整个建筑的信息网络建设基于一个统一的网络管理中心的模式,不同系统不同网络及不同类型的网络之间的连接完全兼容。

兼容性:综合布线系统的设施可以满足多种系统中的性能。

开放性:综合布线系统中使用开放式系统结构,符合国际上流行的标准。

系统对国际上所有著名厂商的产品都应是开放的,可以将不同厂家的不同传输介质和不同设备集成在本系统内。

可靠性:采用高品质的材料和组合压接方式构成一套高标准信息通道,所有线材、器件均通过UL、CAS及ISO论证。

完整的办公楼综合布线系统设计方案

完整的办公楼综合布线系统设计方案

综合布线系统1 概述本方案综合布线系统将作为数据、语音、多媒体信息的传输介质,主要应用于大楼的计算机网络系统、桌面虚拟化系统、视频监控系统、广播系统、安防系统、显示系统、会议系统、数据中心机房系统及电话系统。

为了有效地利用这些设备,并让它们发挥最大的效果。

本案在满足需求的前提下,重点考虑今后的系统扩充、可靠性、易维护、易管理等问题,希望本方案能给业主带来最大的实惠。

综合布线系统是建筑物或建筑群内的信息传输系统,它使话音和数据通信设备、交换机设备、信息管理系统及设备控制系统彼此相连,也使这些设备与外部通信网络相连接。

它包括建筑物到外部网络或电话局线路上的连线、与工作区的话音或数据终端之间的所有电缆及相关联的布线部件。

布线系统由不同系列的部件组成,其中包括:传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电器保护等设备和支持硬件。

系统设计结构严格按照工作区子系统、水平区子系统、管理间子系统、主干区子系统、设备间子系统及管理子系统共六个子系统进行划分和组成。

竣工后的综合布线系统应能为各种智能化应用提供开放式布线结构,系统配置灵活、易于扩充、易于管理、易于维护。

建成后的系统应满足相关的国际标准和国家标准。

2 设计原则(1)实用性:系统的规划设计与实施必须符合建筑智能管理的实际需要,充分考虑投资的合理性。

根据本工程实际情况,明确服务功能和服务对象,通过功能需求和投资分析,制订出合理的方案,设计一步到位、确保主要功能的实现。

(2)可靠性:系统应达到本“技术文件要求”的功能,并具有长期稳定工作的能力。

(3)先进性:保证系统在未来较长的一段时间内能适应科技进步的发展与变更。

(4)经济性:系统在可靠性、先进性的前提下,具有良好的性能价格比。

(5)安全性:系统应能具备端口的实时监控功能,对于端口的操作应有完整记录,保证端口的安全性。

(6)开放性:使系统具备良好的灵活性、兼容性,扩展性和可移植性。

3 需求分析3.1建筑功能布局本大楼共9层,布线目前有1254个点,网络信息点(包含数据点、信息发布点、),无线AP 点,音箱点位,语音点,门禁点。

医院综合布线设计方案

医院综合布线设计方案

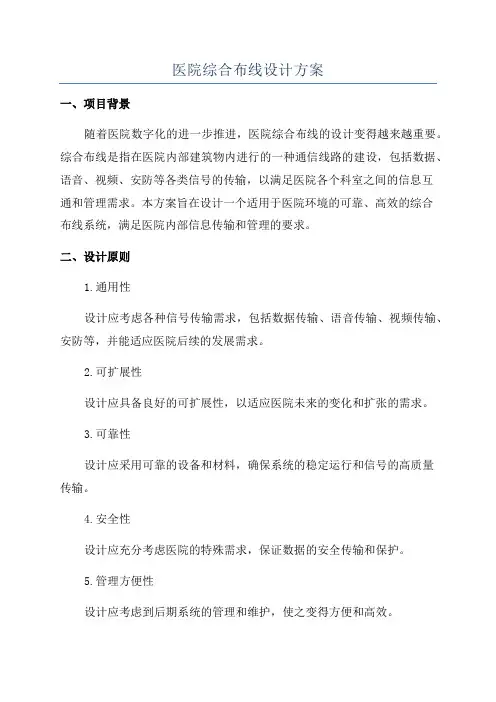

医院综合布线设计方案一、项目背景随着医院数字化的进一步推进,医院综合布线的设计变得越来越重要。

综合布线是指在医院内部建筑物内进行的一种通信线路的建设,包括数据、语音、视频、安防等各类信号的传输,以满足医院各个科室之间的信息互通和管理需求。

本方案旨在设计一个适用于医院环境的可靠、高效的综合布线系统,满足医院内部信息传输和管理的要求。

二、设计原则1.通用性设计应考虑各种信号传输需求,包括数据传输、语音传输、视频传输、安防等,并能适应医院后续的发展需求。

2.可扩展性设计应具备良好的可扩展性,以适应医院未来的变化和扩张的需求。

3.可靠性设计应采用可靠的设备和材料,确保系统的稳定运行和信号的高质量传输。

4.安全性设计应充分考虑医院的特殊需求,保证数据的安全传输和保护。

5.管理方便性设计应考虑到后期系统的管理和维护,使之变得方便和高效。

三、设计方案1.布线结构本方案采用星形布线结构,以确保任何一个设备故障不会影响整个系统的运行。

主干线路采用光缆作为传输媒介,以满足大数据量和长距离传输的需求。

支线路采用双绞线,以满足数据和语音的传输需求。

2.设备选型(1)主干线路设备主干线路设备选用高品质的光纤交换机和光纤接入设备,以满足高速、高质量的数据传输需求。

(2)支线路设备支线路设备选用高速交换机和双绞线配线架,以满足各类信号传输需求,包括数据、语音、视频等。

(3)安防设备安防设备选用高清晰度摄像头和安防监控系统,以确保医院内部的安全。

3.路由规划在设计综合布线时,需要考虑到医院内各个科室之间的布线需求。

将医院内部划分为不同的区域,根据各个区域的实际需求进行布线规划,并确保各个区域之间的通信连通。

4.线缆选择(1)主干线路选用单模光缆,以满足长距离传输和大数据量传输的需求。

(2)支线路选用高质量的双绞线,以满足数据和语音传输的需求。

(3)安防设备选用安全传输的线缆,并且保证线缆的可靠性和稳定性。

5.机房设置6.管理系统综合布线系统应配备合适的管理软件,实现对系统的实时监控和管理。

综合布线设计方案三篇

综合布线设计方案三篇

综合布线设计方案三篇篇一:智能大楼综合布线系统设计方案第一章前言由于计算机技术和通信技术的发展和信息社会的召唤,迫使现代建筑观念不得不更新。

各种电话,计算机网络、空调、保安监控、消防等系统,按传统的方法进行布线,使得整个大楼很难管理,也很难适应时代前进的步伐,而且会招来许多的麻烦。

例如:房间里没有必要的信息插座,天花板承受的电缆布线重量过大。

线缆通道过窄,弯道过多,线缆很难通过。

没有安放布线系统的设备空间。

在这种情况下,若需要移动,增加和改变通信电缆时,往往必须在墙上钻孔,铺设新的线缆。

这不但费时费工,而且会破坏大楼的美观和强度。

因此,在设计大楼时,必须十分重视对大楼的各种布线统一规划。

按照国际标准和工业标准,规范化布线。

智能大楼的建设,应注重这些通信基础设施的建设且应与大楼的建筑设计同步进行。

另外还应给这些基础建设留有相应的经费预算。

本方案以智能大楼的基本要求为基础,对布线系统提出总体设计方案。

第二章项目总述1、布线系统需求分析2、设计目标根据智能大楼的建筑分布、环境要求,“定制性”设计本综合布线系统。

系统设计贴切配合用户特点,旨在建立高技术起点、高品质、开放性的建筑群综合布线系统,集成视频、话音、和计算机网络数据通信功能;此外,本系统设计中应结合用户提出的性能价格比、安全性、扩展性的选择考虑。

具体达到下列目标:--标准化的网络系统本设计中各规范,技术指标及产品,均符合国际和工业标准,并可提供多厂牌产品的支持能力。

--系统冗余及强大的扩充性配合技术发展趋势选择国际标准布线方案,兼容目前需求和未来发展,预留足够的扩充能力。

--资源共享通过网络实现各部门,各单位的相互连接,实现资源的共享及外部网络的连接。

--高速的传输速率建立起100MBps的计算机网络并提供通信介质上的622MBps传输潜力,使未来能弹性提升为155M、1000M高速网络,以满足未来网络技术及业务发展的需求。

--完备的网管功能由中心网管工作站,即可充分掌握及管理整个网络的运转状态,易于维护且可保证网络的安全。

综合布线系统设计方案(酒店)

综合布线系统设计方案(酒店)

第1章. 综合布线系统设计方案(酒店)作为XXX酒店智能化系统的高速公路、神经中枢——综合布线系统是智能化酒店的关键部分和基础设施之一。

综合布线系统在酒店内和其它设施一样,都是附属于建筑物的基础设施。

从规划、设计直到施工及使用的全过程中,其关系是极为密切的。

具体表现有以下几点:(1)综合布线系统是衡量智能化酒店的智能化程度的重要标志。

在衡量智能化酒店的智能化程度时主要是看综合布线系统配线能力,如设备配置是否成套,技术功能是否完善,网络分布是否合理,工程质量是否优良,这些都是决定智能化酒店的智能化程度高低的重要因素,因为XXX酒店的智能化能否为群众更好地服务,综合布线系统具有决定性的作用。

(2)综合布线系统使智能化酒店充分发挥智能化效能,它是智能化酒店中必备的基础设施。

综合布线系统把智能化酒店内的通信、计算机和各种设备及设施,在一定的条件下纳入综合布线系统,相互连接形成完整配套的整体,以实现高度智能化的要求。

由于综合布线系统能适应各种设施当前需要和今后发展,具有兼容性、可靠性、使用灵活性和管理科学性等特点,所以它是智能化酒店能够保证优质高效服务的基础设施之一。

在智能化酒店中如没有综合布线系统,各种设施和设备因无信息传输媒质连接而无法相互联系、正常运行,智能化也难以实现,这时智能化酒店只是一些只有空壳躯体的、智能价值不高的普通酒店楼,也就不能称为智能化酒店。

在酒店中只有配备了综合布线系统时,才有实现智能化的可能性,这是智能化酒店工程中的关键内容。

(3)综合布线系统能适应今后智能化酒店和各种科学技术的发展需要。

由于综合布线系统具有很高的适应性和灵活性,能在今后相当长的时期内满足客观发展需要,为此,在XXX酒店我们采用综合布线系统。

1.1.设计目标为了完成酒店智能信息化的任务,需要在建筑物内建立一个综合的计算机网络系统。

该系统能将行政酒店大楼内的各个相互独立的子系统建立起有机的联系,把原来相对独立的资源、功能等集合到一个相互关联、协调和统一的完整系统之中,设备自控系统以及多媒体音像系统集成为一体化的综合计算机管理系统。

综合布线施工方案范本(3篇)

综合布线施工方案范本(3篇)

第1篇一、项目概述1. 项目背景随着信息技术的飞速发展,现代建筑对通信系统的需求日益增长。

综合布线系统作为现代建筑中信息传输的基础设施,其质量直接影响到建筑物的信息化水平。

本方案旨在为某建筑物提供一套高效、可靠的综合布线系统,以满足未来信息传输的需求。

2. 项目目标(1)确保综合布线系统的安全、稳定、高效运行;(2)满足各类信息传输需求,包括语音、数据、视频等;(3)便于维护和管理;(4)符合国家相关标准和规范。

二、系统设计1. 系统架构本综合布线系统采用星型拓扑结构,由工作区子系统、水平布线子系统、管理子系统、垂直布线子系统、设备间子系统及建筑群子系统组成。

2. 系统选型(1)线缆:采用六类非屏蔽双绞线(Cat6),满足1000Mbps传输速率;(2)插座:采用RJ45接口,确保信号传输质量;(3)配线架:采用19英寸标准机架,便于管理和维护;(4)跳线:采用6类跳线,确保信号传输的稳定性;(5)设备:选用知名品牌交换机、路由器等网络设备。

三、施工准备1. 施工组织(1)项目经理:负责整个项目的组织、协调和管理工作;(2)施工队伍:由具有丰富经验的电工、网络工程师等组成;(3)材料供应:确保各类材料及时、合格地供应;(4)施工设备:准备必要的施工设备,如线缆剪线机、剥线钳、测线仪等。

2. 施工材料(1)线缆:六类非屏蔽双绞线(Cat6);(2)插座:RJ45接口;(3)配线架:19英寸标准机架;(4)跳线:6类跳线;(5)设备:交换机、路由器等网络设备。

四、施工步骤1. 工作区子系统施工(1)确定信息点位置,进行点位放样;(2)安装信息模块,连接RJ45接口;(3)进行线缆连接,确保信号传输质量;(4)测试信息点,确保无误。

2. 水平布线子系统施工(1)确定水平布线路径,进行路径放样;(2)敷设线缆,确保线缆平整、无扭曲;(3)连接配线架,进行跳线;(4)测试水平布线,确保无误。

3. 管理子系统施工(1)确定管理区域,进行区域划分;(2)安装配线架,连接水平布线;(3)进行标签标识,便于管理和维护;(4)测试管理子系统,确保无误。

一套超完整的厂房综合布线设计方案

一套超完整的厂房综合布线设计方案

厂房综合布线系统设计方案一、项目背景与目标随着信息技术的快速发展,厂房的信息化建设成为提升生产效率、管理水平和安全性的重要手段。

综合布线系统作为厂房信息化建设的基石,其设计、施工与后期维护对于保障厂房内各类设备的正常运行和数据的安全传输至关重要。

本项目旨在设计一套完整、高效、可扩展的综合布线系统,以满足厂房内不同区域的通信需求,提升厂房的信息化水平。

二、设计原则1.先进性:采用先进的技术和设备,确保布线系统满足当前及未来一段时间内的通信需求。

2.稳定性:确保布线系统稳定可靠,减少故障率,保障通信的连续性。

3.安全性:保障数据传输的安全性,防止信息泄露和非法访问。

4.可扩展性:设计灵活,方便未来进行扩展和升级。

5.易维护性:布线系统结构清晰,便于后期维护和管理。

三、需求分析根据厂房的实际情况和业务需求,我们对布线系统的需求进行了详细分析。

厂房内主要包括生产区、办公区、仓储区等区域,每个区域都有不同的通信需求。

生产区需要支持设备的实时监控和数据采集,对数据传输的稳定性和实时性要求较高;办公区需要实现高速、稳定的网络接入和内部通信,支持多种办公设备的使用;仓储区则需要支持无线覆盖和移动设备的接入,方便员工进行移动办公和库存管理。

四、系统架构设计本综合布线系统采用分层星型拓扑结构,以中心机房为核心,通过主干光缆连接各区域的汇聚点,再由汇聚点通过水平线缆连接至各个终端设备。

系统架构分为三层:核心层、汇聚层和接入层。

1.核心层:位于中心机房,由高性能的核心交换机和路由器组成,负责整个网络的数据交换和路由功能。

2.汇聚层:设置在各区域的汇聚点,通过光缆与核心层连接,实现数据的汇聚和转发。

汇聚点可根据实际需求设置配线架和交换机等设备。

3.接入层:通过水平线缆连接汇聚点与终端设备,为厂房内的各种设备提供网络接入。

接入层采用六类或超六类网线,确保传输性能的稳定性和高速性。

五、点位规划与布局根据厂房的平面布局和通信需求,我们对点位进行了合理规划。

办公楼综合布线系统工程设计方案

办公楼综合布线系统工程设计方案

办公楼综合布线系统工程设计方案一、项目概述随着信息技术的飞速发展,办公楼对网络和通信的需求日益增长。

为了满足高效办公的需求,建立一个先进、可靠、灵活的综合布线系统显得尤为重要。

本方案旨在为_____办公楼设计一套完善的综合布线系统,以支持语音、数据、图像等多种信息的传输。

二、需求分析(一)用户需求通过与办公楼相关人员的沟通和调研,了解到用户对以下方面有明确需求:1、高速稳定的网络连接,以支持日常办公软件、文件传输和视频会议等应用。

2、清晰的语音通信,包括内部电话和外部电话接入。

3、足够的信息点分布,以满足不同办公区域和功能房间的使用需求。

(二)业务需求1、支持办公楼内各部门之间的信息共享和协同工作。

2、满足未来业务扩展和技术升级的需求,具有良好的可扩展性。

(三)功能需求1、提供灵活的布线架构,便于线路的调整和变更。

2、确保布线系统的安全性和可靠性,保障信息传输的稳定。

三、系统设计原则(一)先进性采用当前先进的技术和设备,确保系统在未来一段时间内保持领先地位。

(二)可靠性选用高质量的材料和成熟的技术,保证系统稳定运行,减少故障发生的概率。

(三)灵活性布线系统应具备良好的灵活性,能够适应办公楼布局和业务需求的变化。

(四)可扩展性预留足够的扩展空间,方便后续增加新的设备和功能。

(五)经济性在满足需求的前提下,合理控制成本,提高系统的性价比。

四、系统总体结构(一)工作区子系统工作区子系统由终端设备连接到信息插座的连线和适配器组成。

根据不同的办公区域和功能房间,合理布置信息插座,确保每个工作区域都能方便地接入网络和通信系统。

(二)水平子系统水平子系统将工作区子系统连接到管理子系统。

采用六类非屏蔽双绞线,满足高速数据传输的需求。

(三)管理子系统管理子系统用于连接水平子系统和垂直子系统,对线缆进行管理和跳线。

设置多个楼层配线间,便于维护和管理。

(四)垂直子系统垂直子系统负责连接各楼层的管理子系统和设备间子系统。

综合布线设计方案

综合布线设计方案

1.综合布线系统概述1.1办公楼综合布线项目要求1.3项目设计目标1.2有关技术要求2. 综合布线系统整体设计2.1综合布线系统分析2.2综合布线的特点2.3布线系统的结构2.4综合布线设计标准2.5综合布线设计原则2.6综合布线目标功能3.综合布线系统详细设计3.1工作区子系统3.2水平子系统3.3管理子系统3.4垂直干线子系统3.5设备间子系统3.6管线方案3.7综合布线测试1.综合布线系统概述1.1办公楼综合布线项目要求基本情况:整个局域网采用以太网技术,主干带宽达1000Mbps,100Mbps到桌面。

1、满足集团公司本部各项业务的需求,且兼顾未来长远的发展;2、符合当前信息传输的要求,并考虑未来发展的需求;3、布线系统遵从国际(ISO/IEC 11801)标准和邮电部、建设部标准,布线系统采用国际标准建议的星型拓扑结构;4、布线系统支持语音、图像、数据等综合信息的高质量传输,并能够适应集团公司内部各种不同类型不同厂家的电脑及网络产品;5、布线的信息出口采用国际标准的RJ45插座,统一线路规格和设备接口,使任意信息点都能接插不同类型的终端设备,如电脑、打印机、网络终端、电话机、传真机等,以支持语音、图像、数据等信息及多媒体信息的传输;6、易于管理。

面板、配线架有明显标识,机房线路管理、维护方便。

7、采用目前流行具有一定先进技术的产品。

1.2有关技术要求符合最新的国际标准ISO/IEC11801超五类布线系标准,产品应符合做主网络的高速、可靠的信息传输要求,并具有高度灵活性、可靠性、综合性、易扩容性。

进行开放式布线,所有插座端口都支持数据通讯、话音和图像传递,满足电视会议,多媒体等系统的需要。

能满足灵活的应用要求,即任一信息点能够方便地任意连接终端设备。

所有接插件都应是模块化的标准件,以方便管理并在将来有更大的发展时,容易地将设备扩展进去.能够支持千兆速率的数据传输,可支持以太网、高速以太网、令牌环网、ATM、FDDT、ISDN等网络及应用。

综合布线系统设计方案(通用5篇)

综合布线系统设计方案(通用5篇)

综合布线系统设计⽅案(通⽤5篇)综合布线系统设计⽅案 ⼀、什么是教案 教案是教师为顺利⽽有效地开展教学活动,根据课程标准,教学⼤纲和教科书要求及学⽣的实际情况,以课时或课题为单位,对教学内容、教学步骤、教学⽅法等进⾏的具体设计和安排的⼀种实⽤性教学⽂书。

教案包括教材简析和学⽣分析、教学⽬的、重难点、教学准备、教学过程及练习设计等。

⼆、综合布线系统设计⽅案(通⽤5篇) 为了确保事情或⼯作得以顺利进⾏,常常需要预先准备⽅案,⽅案是阐明具体⾏动的时间,地点,⽬的,预期效果,预算及⽅法等的企划案。

那么什么样的⽅案才是好的呢?下⾯是⼩编为⼤家整理的综合布线系统设计⽅案(通⽤5篇),仅供参考,⼤家⼀起来看看吧。

综合布线系统设计⽅案1 ⼀、需求分析 综合布线系统是酒店智能化系统的信息⽹络基础,本设计注重系统的质量、科学性、先进性、可靠性及安全性,易扩展,同时本设计兼顾考虑酒店的应⽤特点,将来发展的需要。

因此,在系统设计和产品选型中重点关注布线产品的质量、布线系统的模块化、以及系统的安全性、可管理性和可维护性。

酒店综合布线系统的⽬标是:以系统规范为指导,以具有当前国际领先⽔平的综合布线技术、计算机技术、通讯技术和⾃动化技术为⽀撑,建⽴⼀套统⼀规划、⾼度集成的布线系统,为酒店计算机⽹络系统数据、图像及控制信号提供统⼀的传输线路、设备接⼝和⾼质量的传输性能。

全⾯实现酒店计算机通信⽹络的通讯、办公、管理⼿段的智能化、集成化,把酒店计算机通信⽹络建成⼀个⾼起点、⾼标准、功能设施⼀流、且具有⾼开放性和平滑升级性的⽹络平台。

同时,该布线系统兼顾了计算机⽹络系统未来的发展要求,提供15年保证;在酒店⼤楼增加新系统时,对新设备提供信号传输的⽀持。

作为酒店智能化系统的基础平台-综合布线系统将为整个酒店的语⾳通信、宽带数据、图像联⽹、酒店管理系统及⽹站建设提供⾼质量的传输通道。

酒店⼤楼内的各个功能区通过⾼性能的结构化综合布线系统连接起来,组成⼀套具备⾼传输带宽的、结构化的信息⾼速公路。

网络综合布线系统设计方案

网络综合布线系统设计方案

网络综合布线系统设计方案
目录
1. 系统设计方案概述
1.1 综合布线系统的基本概念
1.2 设计目标和要求
2. 网络布线系统设计
2.1 系统结构设计
2.2 布线方式选择
3. 光纤布线系统设计
3.1 光纤布线的优势
3.2 光纤布线的设计考虑因素
4. UTP布线系统设计
4.1 UTP布线的特点
4.2 UTP布线的设计原则
---
系统设计方案概述
综合布线系统是现代网络建设中必不可缺的一部分,其设计方案
需要充分考虑网络的应用场景和要求。

在确定设计目标和要求时,需
要综合考虑网络负载、传输距离、成本等因素,以确保系统能够满足
实际需求。

---
网络布线系统设计
在设计网络布线系统时,首先需要考虑系统的结构,包括主干布线、水平布线等的设置,以便实现网络信息的高效传输。

同时,布线
方式的选择也至关重要,要根据网络规模和需求选择合适的布线方式,如铜缆布线或光纤布线。

---
光纤布线系统设计
光纤布线作为一种传输速度快、带宽大的传输介质,在网络中越来越受到重视。

在设计光纤布线系统时,需要考虑到光纤的优势和特点,以及光纤布线的设计考虑因素,如光纤的连接器、保护措施等。

---
UTP布线系统设计
相比光纤布线,UTP布线在网络建设中同样具有重要作用。

UTP 布线具有较低的成本和易维护的特点,设计原则主要包括选择合适的线缆、合理布线、保证接头质量等方面,这些都是保证网络通信质量的关键。

综合布线工程设计方案

综合布线工程设计方案

综合布线工程设计方案综合布线工程设计方案是指对建筑物中的电信、计算机网络、安防监控、闭路电视等各种信息系统设施进行合理布线和布线系统的建设方案。

下面我将针对综合布线工程设计方案的要点进行详细论述。

一、规划设计1. 根据建筑物的用途和楼层结构,确定各个功能区域的布线需求,包括电信布线、计算机网络布线、安防监控布线等,合理划分布线区域。

2. 安排合适的布线走向和布线路径,减少布线长度,降低信号衰减和互干扰的风险。

二、材料选择1. 根据需要选择合适的布线材料,包括电缆、光纤、接头、插座等。

应确保材料质量可靠,能满足所需的传输速率和带宽,并具备良好的综合性能,如耐火、耐受外界干扰等。

2. 对不同的布线系统进行分离布线,避免不同布线之间的干扰,提高系统稳定性。

三、布线细节1. 合理划分不同布线系统的布线管道,确保每个布线系统都有独立的布线空间,避免相互干扰。

2. 对于数据通信类布线,尽量采用星型拓扑结构,以提高网络的稳定性和安全性。

3. 合理安排电缆的弯曲半径和水平布置距离,避免过大的弯曲导致信号衰减和质量下降。

4. 对于大型综合布线工程,应考虑使用管理系统对布线系统进行实时监控和管理,以便及时发现和处理故障。

四、安全设计1. 对于全新建筑,应在施工过程中将综合布线系统与其他施工工作的有害物质、环境条件等进行隔离,避免对布线系统的影响。

2. 在设备安装和接线过程中,需要注意安全电压和其他电器设备之间的隔离,确保人身和设备的安全。

五、预留设计1. 根据建筑规模和布线需求,合理预留一定的网络端口和插座接口,以便日后进行扩展和增加设备。

2. 预留一定的布线管道和空间,方便后续维护和更新。

六、测试与验收1. 在综合布线工程完工后,对布线系统进行测试和调试,确保每个端口和插座都能正常工作。

2. 运行一段时间后,进行系统实际使用效果的评估,检查系统的稳定性和性能是否达到设计要求。

以上就是综合布线工程设计方案的主要要点。

商业大楼综合布线系统深化设计方案

商业大楼综合布线系统深化设计方案

商业大楼综合布线系统深化设计方案一、项目背景商业大楼作为一个综合性建筑物,需要满足各种各样的信息技术需求。

为了实现高效的信息传输以及良好的工作环境,商业大楼需要一个合理的综合布线系统。

本设计方案将提供商业大楼综合布线系统的深化设计,包括室内布线、光纤布线以及机房设计等方面。

二、室内布线设计1.布线类型针对商业大楼的各个区域,设计采用室内铜缆布线。

铜缆可以传输多种信号,并具有较好的抗干扰性能。

2.电缆选择选择符合标准的Cat 6A或Cat 7铜缆作为室内布线的主线,以满足高速数据传输的需求。

并根据室内环境进行选择,如在电磁辐射较强的区域,可以选择带有屏蔽层的铜缆。

3.网线走向规划根据商业大楼的功能划分,将不同区域的布线进行划分,如办公区、会议室、楼梯间等。

同时,避免过长的网线,减少信号衰减和干扰。

4.网线数量根据预估的设备数量进行网络端口规划,考虑到今后的扩展性,可留有一定的冗余。

三、光纤布线设计1.布线类型商业大楼的光纤布线主要用于楼层间的数据传输以及机房之间的连接。

使用光纤可以满足高速大容量数据传输的需求,具有较好的抗干扰性能。

2.光缆选择选择符合标准的单模光纤作为光纤布线的主线,以满足大容量数据传输以及较长距离传输的需求。

并选择合适的模数和类型,以适应不同距离和速率的数据传输。

3.光缆走向规划根据商业大楼的楼层结构和功能需求进行光缆走向规划,同时考虑光缆的距离限制和光纤设备的位置选择。

4.光缆数量根据预估的楼层间数据传输需求和机房之间的连接需求,合理规划光缆的数量,以满足今后的扩展性。

四、机房设计1.机房位置选择商业大楼的机房设计应位于靠近商业大楼主干道和总线杆的位置,便于后期的线缆引入和维护。

2.机房面积和布局机房的面积应符合商业大楼的规模和布线需求,并考虑扩展空间。

机房内的设备应按照合理的布局进行设计,便于管理和维护。

3.散热和维护机房内应考虑良好的通风和散热系统,以保证设备的正常运行。

某酒店综合布线系统设计方案

某酒店综合布线系统设计方案

03
系统集成
将各子系统集成到综合布线系统中, 确保数据传输的稳定性和安全性。
验收交付
验收布线系统并交付使用,提供相关 技术文档和培训。
05
04
调试与测试
对布线系统进行调试和测试,确保系 统正常运行,满足客户需求。
施工规范与标准
施工规范
遵循国家和行业的相关施工规范,如《建筑电 气工程施工质量验收规范》等。
满足酒店及宾客的各类需求。
设计原则
采用成熟、先进的技术,遵循国际 标准和行业规范,确保系统的开放 性和兼容性。
总体架构
采用星型拓扑结构,以核心交换机 为中心,连接各楼层汇聚交换机, 再通过接入交换机连接终端设备。
网络拓扑结构
01
02
03
核心交换机
选用高性能、可扩展、支 持冗余交换的交换机,用 于高速数据传输和核心层 互联。
布线系统所需的材料和设备的采购、 安装、调试及验收。
酒店内部各种通讯和信息传输设备的 安装和调试,包括电话交换机、网络 交换机、监控系统、门禁系统等。
布线系统的维护和保养,包括故障排 除、线路维修等。
02
需求分析
用户需求
实现客房、会议室、大堂等各区域的语音通信和数据传 实现酒店内部电话交换
提供互联网接入服务 保障数据传输的安全性和稳定性
详细描述
综合布线系统使用标准的线缆和接口,可以灵活地适应各种不同的应用需求。 由于其模块化的设计,当需要扩展或更改配置时,只需要更换或添加相应的模 块即可,无需对整个系统进行改动。
可靠性
总结词
高质量的材料和严格的生产工艺使得综合布线系统能够在各种环境下稳定运行, 保证通信的可靠性。
详细描述
综合布线系统使用高品质的线缆和连接器,并采用严格的制造工艺,这使得其具 有很高的可靠性。此外,其冗余设计和故障恢复功能也能够保证在系统出现故障 时,通信不会中断。

综合布线设计方案(精选)

综合布线设计方案(精选)

综合布线设计方案(精选)综合布线系统设计方案篇一一、需求分析综合布线系统是整个学校信息交换的物理层;其承载了学校内的所有数据、语音的数据交换工作。

二、设计原则根据综合布线设计规范之要求,本项目将遵循综合布线系统原则,即标准化、模块化、先进性、综合性、灵活性、可靠性、可扩充性和经济性。

三、设计依据《智能建筑设计标准》(gb/t50314-2023)《智能建筑工程建设标准》(dbj14-s5-2004)《智能建筑工程质量验收规范》(gb/t50339-2003)《民用建筑电气设计规范》jgj/t16-92gbj 16-87建筑设计防火规范yd/t926 1-2-1997学校通信综合布线系统行业标准《电子计算机机房设计规范》(gb50174-93)《民用建筑电气设计规范》(jgj/t16-92)四、系统设计1、总体设计本工程利用综合布线系统作为实现各种语音、图像、数据信息交换传递的基础。

按综合配置设计,整个综合布线系统采用三级星形网络拓朴结构,数据建筑群配线架cd和配线设备bd置于网络设备机房内(设备间)。

楼层配线架fd置于每层的弱电机房内(电信间),楼层配线架fd至楼层区域配线箱(te),包括至每个数据端点(to)的距离不应超过90米。

从bd至每个楼层fd,光纤传输主干采用48芯万兆光纤。

垂直主干光纤网络采用以太网络结构。

2、系统组成及结构根据eia/tia568a,iso/iecis 118o1及我国的标准,布线系统可划分为六个独立的子系统:1)工作区子系统 (work area subsystem)2)水平子系统 (horizontal subsystem)3)垂直主干子系统 (riser subsystem)4)设备间子系统 (equipment subsystem)5)管理区子系统 (administration subsystem)6)建筑群子系统 (campus subsystem)3.1工作区子系统3.1.1布点原则工作区子系统由信息插座延伸到工作站终端的用户连接电缆及适配器组成。

教学区综合布线设计方案

教学区综合布线设计方案

一、项目背景随着教育信息化建设的不断推进,学校对于网络通信的需求日益增长。

为了满足学区内部各教学楼、行政楼、图书馆、实验室等场所的通信需求,提高教学质量和效率,本项目旨在设计一套高效、稳定、可扩展的综合布线系统。

二、设计目标1. 满足学区内部所有信息点的通信需求,包括语音、数据、视频等。

2. 确保网络传输速率满足未来教育信息化发展的需求。

3. 系统具有良好的可扩展性和可靠性,易于维护和管理。

4. 降低系统建设和维护成本。

三、设计原则1. 标准化:遵循国际和国内相关标准和规范。

2. 可靠性:确保网络稳定可靠,降低故障率。

3. 可扩展性:适应未来网络需求的变化,易于扩展。

4. 经济性:在满足需求的前提下,尽量降低成本。

四、设计方案1. 布线系统结构本项目采用星型拓扑结构,以中心交换机为核心,连接各教学楼、行政楼、图书馆、实验室等场所的信息点。

布线系统分为以下层次:(1)主干层:采用光纤连接各建筑物,实现高速数据传输。

(2)分布层:在各建筑物内部设置交换机,连接各楼层的信息点。

(3)接入层:连接各个信息点,如教室、办公室等。

2. 布线材料(1)主干线缆:采用多模光纤,传输速率可达10Gbps。

(2)水平线缆:采用超五类非屏蔽双绞线,传输速率可达1Gbps。

(3)配线架:采用19英寸标准机架,便于管理和维护。

(4)接插件:采用RJ45模块,确保信号传输质量。

3. 系统配置(1)中心交换机:采用高性能、高可靠性的三层交换机,实现跨建筑物的数据传输。

(2)楼层交换机:采用千兆以太网交换机,满足各楼层信息点的需求。

(3)防火墙:设置防火墙,保障网络安全。

(4)路由器:实现不同网络之间的数据传输。

五、实施与维护1. 施工过程严格按照设计要求进行,确保工程质量。

2. 施工完成后进行系统测试,确保网络稳定可靠。

3. 定期对系统进行维护,包括设备检查、线缆测试、故障排除等。

4. 建立完善的故障处理机制,确保快速响应。

综合布线系统设计方案

综合布线系统设计方案

综合布线系统设计方案XXX科技有限公司20XX年XX月XX日目录一系统概述 (2)二系统组成 (2)三设备部署 (4)四系统划分 (5)一系统概述整个布线系统由工作区子系统、水平干线子系统、管理子系统、垂直干线子系统、设备间子系统及建筑群子系统等六个子系统构成,并且选用星型结构,自插座至楼层配线架,最后通过数据/语音主干线缆统一连接至主设备间配线架,以便于集中式管理,充分考虑了高度的可靠性、高速率传输特性、灵活性及可扩充性。

二系统组成综合布线系统示意图根据项目需求,综合布线系统分为内网和外网两部分,具体要求如下:(一)、外网外网采用FTTH的方式,由工作区子系统、水平子系统、管理子间系统、垂直干线子系统、设备间子系统构成。

1.工作区子系统:计算机网络信息插座选用六类RJ45插口模块,语音信息插座选用语音4芯电话模块,带倾斜防尘的面板。

并采用86H暗盒及墙型面板,未特别标明的场合安装高度底距地0.3m,与强电插座外沿水平距离为0.2m。

2.水平子系统:水平子系统数据电缆采用超六类八芯非屏蔽双绞线,语音电缆采用4芯电话线到多媒体箱,多媒体箱内设置语音、数据、路由器模块(预留ONU安装位置及支架,ONU由运营商负责实施),从多媒体箱到分光分纤箱采用两芯皮线多模光纤负责语音和数据的接入。

3.管理间子系统:设置在楼层分光分纤箱(常规只做预留空箱给各个运营商)。

4.垂直子系统:采用单模光纤,连接到分光分纤箱。

(常规由运营商敷设)(二)、内网内网主要由工作区子系统、水平子系统、管理子间系统、垂直干线子系统、设备间子系统构成。

1.工作区子系统:电话及计算机网络信息插座选用六类RJ45插口模块,带倾斜防尘的面板。

并采用86H暗盒及墙型面板,未特别标明的场合安装高度底距地0.3m,与强电插座外沿水平距离为0.2m。

2.水平子系统:水平子系统电缆采用超六类八芯非屏蔽双绞线,沿垂直、水平金属桥架及JDG(SC)管敷设。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

综合布线系统项目设计方案1.概况1.1工程背景新办公楼位于南京市路。

需要设计的楼共为12层分别为企业商务层(1-8层)、办公自用层(9-12层)。

本方案针对企业商务层进行设计。

1.2 企业商务层:位于主教楼一致八层,共8层建筑长59.7米,宽29.8米,建筑面积14232.48平方米。

其设计的重点是以数字化信息大楼为主。

每层为18个房间,每个房间1个百兆信息点,1个电话点。

一个TV点。

每层均设计无线wifi接入点保证无线全方位覆盖。

2.需求分析作为信息传输基础的综合布线系统,必须支持现在以及未来语音、数据、视频会议、控制等信息高速传输的要求,为新闻采集、编辑、传送、出版等系列工作走向信息化、网络化奠定基础。

为此,对主楼、商务层、自用层的综合布线系统建设应有一个整体全面的考虑。

要想建立一套高效的作息网络,必须有一套完整的高品质综合系统!2.1 总体需求满足主干1000Mbps,水平100Mbps交换到桌面的网络传输要求;主干光纤的配置冗余备份,满足将来扩展的需要;满足与电信及自身专网的连接;信息点功能可随需要灵活调整;兼容不同厂家、不同品牌的网络设备。

2.2 应用需求采用简明、价廉与方便的结构,将任何插座互连主网络;适应各种符合标准的品牌设备互连入网运行;电缆的敷设与管理应符合 PDS 系统设计要求;在 PDS 系统中,应提供多个互连点,即插座;应满足当前和将来网络的要求。

2.3 功能需求本设计中的综合布线系统应当能满足下述通信需要:电话;计算机网络;具备实现 BAS、CAS、OAS、SCS等系统网络集成的条件;具备实现视频传输的条件;其他符合布线标准的信号、数据传输。

2.4性能需求有服务效率、服务质量、网络吞吐率、网络响应时间、数据传输速度、资源利用率、可靠性、性能/价格比等;根据本工程的特殊性,语音点和数据点使用相同的传输介质,即统一使用超5类4对双绞电缆,以实现语音、数据相互备份的需要;对于网络主干,数据通信介质全部使用光纤,语音通信主干使用大对数电缆;光缆和大对数电缆均留有余量;对于其他系统数据传输,可采用超5类双绞线或专用线缆;支持目前水平100M、主干1000M的网络应用,及未来扩展的需要。

2.5设计需求:有了对工程的初步了解以及对功能的需求分析,我们就要多该工程的信息点进行需求分析,以下是该工程的信息点分析表:1一层542二层543三层设120MDMD配线间机房,既是楼层配线间,也是主配线间。

4六层设120MDMD配线间机房,既是楼层配线间,也是主配线间。

5四层至八层个54个信息点位6总计432在本方案中,我们共配置了432个信息点;其中144个语音点,144个数据点,144个TV点。

3.设计依据布线系统设计,施工,验收遵循如下的规范和标准:3.1网络应用标准ANSI/TIA/EIA-568.2,CSAT529-95 和 ISO/IEC11801 规定的 6 类技术规范。

NEMA 型 100-24-XF 低损耗拓展频率性能每项 NAME 标准 WC63.11996 要求。

ICEAS-90-661-1994 以及 S-90-661-1998 的 98 年 1 月的草案所规定的要求。

3.2布线标准ISO/IEC IS 11801 2002 《信息技术——用户通用布线系》ANSI/EIA/TIA 568 B 《商务建筑物建筑布线标准》GB/T 50311-2000 《建筑及建筑群综合布线系统工程设计规划》GB/T 50312-2000 《建筑与建筑群综合布线系统工程验收规范》3.3其他相关标准《建筑室内装修设计防火规范》 GB 50222 —— 95《建筑物防雷设计规范》 GB 50057 —— 94《电子计算机机房设计规范》 GB 50174 —— 93《计算机场地计术要求》 GB 2887 —— 20004.设计原则主要表现为它的兼容性、开放性、灵活性、可靠性、先进性和经济性合理规划综合布线系统融入的信息系统的种类与数量,综合考虑用户需求、建筑物功能、校园网特点等因素。

技术先进,适当超前。

采用先进的概念、技术、方法和设备,做到既能反映当前水平,又具有较大发展潜力。

标准化的设计。

在设计时应符合最新的综合布线标准,还应符合在防火、接地、计算机战场地等方面的国家现行的相关强制性或推荐性标准规范的规定。

在设计中必须选用符合国家或国际有关技术标准的定型产品,未经国家认可的产品或未经质量监督检验机构鉴定合格的设备及主要材料,不得在工程中使用。

系统的可扩展性。

综合布线系统应是开放式结构,应能支持语音、数据、图像及监控等系统的需要。

在进行布线系统的设计时,应适当考虑今后信息业务种类和数量增加的可能性,预留一定的发展余地。

方便维护和管理。

综合布线系统应采用星状/树状结构,用层次管理原则,同一级结点之间应避免线缆直接连通。

建成的网络布线系统应能根据实际需求而变化,进行各种组合和灵活配置,方便地改变网络应用环境,所有的网络形态都可以借助于跳线完成。

经济合理。

在满足上述原则的基础上,力求线路简洁,距离最短,尽可能降低成本,使有限的投资发挥最大的效用。

5.总体设计八层楼综合布线系统共设置了信息点:432个。

系统设计采用分层星型拓扑结构,共分成4个系统,即:建筑群子系统、水平子系统、垂直子系统、设备间子系统既易于信息的统一管理又可满足不同区域所有可能出现的应用需求。

在新楼的布线设计中,针对办公楼的建筑布局、信息点分布及弱电井位置等实际情况,在楼层配线间的设计上进行了优化配置:既考虑了楼层配线架的安装位置尽量不占用办公区域,便于管理;也考虑了使用上的灵活性及水平线缆的要求。

这样既满足实际需求,同时又降低成本,便于管理。

群:该系统将一个建筑物的电缆延伸到另外一些建筑物中的通信设备和装置上,是结构化布线系统的一部分,支持提供楼群之间通信所需的硬件。

它由大对数电缆、光缆和入楼处线缆上的过流、过压电气保护设备等相关硬件组成,常用介质是光缆。

水平子系统:水平子系统直接从配线架延伸至用户工作区,并和工作区处于同一大楼中,末端接在信息插座上。

垂直子系统:垂直子系统是用来连接设备间和管理区子系统之间的线缆,是整个布线系统的主干。

本方案的垂直子系统指连接中心机房至楼层配线间的主干光纤和大对数电缆。

设备间子系统由主配线机中的电缆、连接模块和相关支撑硬件组成,它把中心机房中的公共设备与各管理间子系统设备互连。

管理间为连接其他子系统提供手段,它是连接垂直干线子系统和水平干线子系统的设备,其主要设备是配线架、HUB、交换机和机柜、电源等设备。

6. 详细设计6.1 水平子系统水平子系统是指为连接工作区信息出口而水闰敷设的线缆。

在本方案中,根据TIA/EIA568-A的水平线独立应用原则,水平子系统采用AVAYA超5类4对线缆,完全支持将来千兆以太网的应用。

铜缆总信息点数为:520点,每个信息点能够灵活应用,可随时转换接插电话、微机或数据终端,并可随着用户的进一步应用需求,通过相应适配器或转换设备,满足门禁系统、视频监控,以及多媒体会议电视等系统的传输应用。

水平子系统完成由竖井到工作区信息出口线路连接的功能。

根据情况本系统信息出口选用了墙面型信息出口和地面型信息出口。

墙上型信息点采用走吊顶的轻型装配式槽形电缆桥架结合墙内暗埋厚壁PVC管方式走线。

这种方式用于大型建筑物,为水平布线系统提供机械保护和支持。

综合布线系统的水平布线是放射型的,线缆量较大,因此线槽容量的计算很重要。

具体布置效果如下图(黄楼水平子系统布线见附图):6.2 垂直子系统垂直子系统是用来连接设备间和管理区子系统间的线缆,是整个布线系统的主干。

本方案的垂直子系统指连接中心机房至楼层配线间的主干光纤和大对数电缆。

主干光缆采用6芯多模室内光缆,带宽可高达1Bbps 以上,可提供高品质数据传输通道;支持的千兆以太网的传输距离具有比国际标准更为优良的性能表现。

大对数电缆采用3类25对铜缆大对数电缆的对数与管辖区域的语音点按2:1的比例配置。

垂直墙内布线,如下图:建筑垂直子系统布图如下:设备间子系统由主配线机中的电缆、连接模块和相关支撑硬件组成,它把中心机房中的公共设备与各管理间子系统设备互连;采用光纤作为主干传输介质具有:支持距离长,频带宽、通信容量大、不受电磁干扰和静电干扰的影响在同一根光缆中,具有邻近各根光纤之间没有串扰、保密性好、线径细、体积小、重量轻、误码率低等优点,大提高网络可靠性,同时使系统具务极高的升级能力,可支持目前及将来量先进的网络技术如FDDI,ATM,100Base-T及1000Base-T等。

楼层配线间用于将工作区的水平线缆与自主配线间引出的垂直线缆相连接,或开成网络链路。

这部分采用线槽的方式。

线槽除用来安装和引导线缆外,还可以对线缆起到机械保护的作用,同时还提供一个防火、密闭、坚固的空间使线缆可以安全地延伸各个定义的楼层机内进行端接。

设备间子系统布置如下图:管理子系统设置在楼层配线房间,是水平系统电缆端接的场所,也是主干系统电缆端接的场所;由大楼主配线架、楼层分配线架、跳线、转换插座等组成。

用户可以在管理子系统中更改、增加、交接、扩展线缆,用于改变线缆路由。

建议采用合适的线缆路由和调整件组成管理子系统。

管理子系统提供了与其他子系统连接的手段,使整个布线系统与其连接的设备和器件构成一个有机的整体。

调整管理子系统的交接则可安排或重新安排线路路由,因而传输线路能够延伸到建筑物内部各个工作区,是综合布线系统灵活性的集中体现。

管理子系统的3种应用是:水平/干线连接;主干线系统互相连接;入楼设备的连接。

线路的色标标记管理可在管理子系统中实现。

6.5.1管理间子系统设备部件现在,许多大楼在综合布线时都考虑在每一楼层都设立一个管理间,用来管理该层的信息点,摒弃了以住几层共享一个管理间子系统的做法,这也是布线的发展趋势。

作为管理间一般有以下设备:机柜、集线器或交换机、信息点集线面板、语音点S110 集线面板、集线器、交换机的不间断电源(Uninterruptible Power System,UPS)。

6.5.2S110集线系统S110集线面板如图所示:作为管理间子系统,应根据管理信息点的多少安排使用房间的大小。

如果信息点多,就应该考虑一个房间来放置;信息点少时,就没有必要单独设立一个管理间,可选用墙上型机柜来处理该子系统。

配线机柜的典型布置如图4-13所示:7.工程材料及计算公式7.1计算公式RJ-45头的需求量:m=n*4+n*4*15%m:表示RJ-45接头的总需求量n:表示信息点的总量n*4*15% 表示留有的富余信息模块的需求量:m=n+n*3%m:表示信息模块的总需求量n:表示信息点的总量n*3%:表示富余量每层楼用线量:C=[0.55*(L+S)+6]*nL:本楼层离管理间最远的信息点距离S:本楼层离管理间最近的信息点距离n:本楼层的信息点总数0.55:备用系数线槽的截面积=水平线缆面积×3最长的线距+最短的线距)/2=平均值(平均值+5米)X点数=总长度总长度/305(标准每箱米数)+2箱=总箱数7.2 经费预算附、各层水平布线图:一层:二、四、五层:三层:。

相关文档
最新文档
